CCTV 250 - CCTV LOGICOM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance avec détection de mouvement
Marque	LOGICOM
Modèle	CCTV 250
Catégorie	CCTV
Résolution image	384 points x 287 lignes (monochrome)
Signal vidéo	Compatible PAL / SECAM / NTSC
Détection de mouvement	Angle 90°, portée 4 m
Vision nocturne	6 LED infrarouge, portée jusqu'à 1 m
Microphone intégré	Oui (pour que votre correspondant vous parle)
Alimentation	230 V AC - 9 V DC 500 mA (adaptateur fourni)
Longueur câble caméra	1 m
Longueur câble entre caméra et centrale	17 m (câble d'extension inclus)
Type de connexion TV	Péritel
Indice de protection	IP55 (caméra)
Fonctions	Modes Arrêt / Buzzer / Vidéo
Temps d'affichage vidéo	20 secondes
Temps d'alarme sonore	15 secondes (buzzer)
Sécurité	Alerte automatique en cas de coupure de câble
Accessoires inclus	Patte de fixation, chevilles, vis, écrous, clé Allen, pontets
Accessoires optionnels	Câble blindé 10 m, modulateur, répartiteur péritel, adaptateur
Entretien	Débrancher avant nettoyage, utiliser un chiffon légèrement humide, ne pas verser de liquide
Précautions	Ne pas ouvrir l'appareil, ne pas utiliser sous orage, adaptateur comme sectionneur

FOIRE AUX QUESTIONS - CCTV 250 LOGICOM

Comment installer la caméra de la CCTV 250 ?

Pour installer la caméra, percez deux trous de 8 mm pour les chevilles et un trou de 16 mm pour le câble. Fixez la patte de fixation au mur, puis positionnez la caméra et bloquez-la avec la clé Allen. Raccordez le câble de la caméra au câble d'extension à l'aide des fiches DIN en alignant les flèches.

Comment brancher la centrale à la télévision ?

Branchez la fiche Péritel (10) de la centrale dans la prise Péritel de votre téléviseur. Ensuite, raccordez la prise DIN (6) de la centrale au câble d'extension venant de la caméra. Enfin, branchez l'adaptateur secteur (12) à la centrale et à une prise électrique.

Que faire si l'image n'apparaît pas sur le téléviseur ?

Vérifiez d'abord que la prise d'alimentation et la prise Péritel sont correctement branchées. Assurez-vous que l'interrupteur (7) est en position VIDEO. Si le problème persiste, contrôlez tous les branchements.

Pourquoi l'image est-elle blanche ?

L'image blanche est généralement due à une exposition directe de la caméra à une source lumineuse intense, comme le soleil ou un projecteur. Réorientez la caméra pour éviter cette lumière directe.

Comment fonctionne la détection de nuit ?

La caméra est équipée de 6 LED infrarouge qui s'activent automatiquement dans l'obscurité. La portée de la détection de nuit est limitée à 1 mètre. Pour une meilleure performance, évitez les obstacles devant la caméra.

Que signifie le mode Buzzer ?

En mode Buzzer, la centrale émet un signal sonore de 15 secondes à chaque détection de mouvement. La télévision n'a pas besoin d'être allumée. Ce mode est utile pour une alerte sonore sans visualisation.

Comment activer la détection permanente ?

Allumez votre téléviseur et appuyez sur la touche AV ou → de la télécommande. Le signal vidéo de la caméra s'affiche alors en permanence, quel que soit la position de l'interrupteur (7).

Quelle est la portée maximale de la caméra ?

La caméra a une portée de détection de 4 mètres avec un angle de 90°. En vision nocturne, la portée est réduite à 1 mètre. Il est possible d'ajouter jusqu'à 50 mètres de câble entre la caméra et la centrale.

Que faire si la caméra se déclenche souvent ?

Si la caméra se déclenche fréquemment, vérifiez si le vent ou des animaux ne provoquent pas de fausses alertes. Réorientez la caméra ou déplacez-la dans un endroit moins exposé.

Comment nettoyer la CCTV 250 ?

Débranchez toujours l'appareil avant le nettoyage. Utilisez un chiffon légèrement humide pour essuyer la surface. N'utilisez jamais de liquides ou d'aérosols qui pourraient endommager l'électronique.

MODE D'EMPLOI CCTV 250 LOGICOM

de télé-surveillance

Manuel d'utilisation

A lire impérativement avant la mise en service de l'appareil.

SOMMAIRE

1 Présentation de l'appareil page 3
2 Fonction de surveillance page 7
3 En cas de problèmes page 18
4 Champ d'application de la garantie page 19

1 PRESENTATION

Vous venez d'acquérir la CCTV 250 et nous vous en remercions.

Intégrant les plus récentes technologies, elle est indispensable pour surveiller :

la chambre d'enfant, la porte d'entrée, le garage, le bureau,...

Enfin, compact et facile à utiliser, la CCTV 250 est simple à installer.

Merci de bien vouloir lire la notice entièrement pour l'utiliser au mieux.

1 Contenu de l'emballage page 4
2 Caractéristiques page 4
3 Précautions d'emploi page 5
4 Conditions de sécurité page 5

LOGICOM®

1 Contenu de l'emballage

L'emballage de la CCTV 250 comprend :

• Une caméra avec 1 m de câble.
• Une patte de fixation murale.
• Une centrale avec 17 m de câble.
• Un boîtier d'alimentation.
• Des chevilles, des vis et des écrous.
• Une clé Allen.
• Des pontets (cavaliers).

Vérifier le contenu de l'emballage, et contactez votre vendeur s'il vous manque un accessoire.

2 Caractéristiques

La CCTV 250 est une caméra de surveillance, avec détection de mouvement uniquement.

Ses caractéristiques techniques principales sont :

La caméra :

• Résolution de l'image 384 points x 287 lignes.
• Signal vidéo monochrome.
• Capteur de mouvement (90° d'angle de détection et 4 m de portée).
• 6 LED infrarouge pour une détection de nuit (jusqu'à 1 mètre).
• Résiste à l'humidité (IP 55).
• 1 microphone pour que votre correspondant puisse vous parler.

La centrale :

• Sélection du mode de détection (Arrêt / Buzzer / Vidéo).
• Le temps de visualisation sur l'écran de télévision est de 20 secondes.
• Fonctionne avec une télévision compatible PAL /SECAM ou NTSC.
• Alimenté par un boîtier d'alimentation 230 V AC - 9 V DC 500 mA.
• Déclenchement automatique du BUZZER lors d'une coupure du câble reliant la caméra à la centrale.

LOGICOM®

3 Précautions d'emploi :

• Lire attentivement les instructions données.
• Utiliser uniquement l'adaptateur fourni.
• Ne jamais verser de liquide sur l'appareil sous risque de court-circuit.
• Ne jamais démonter l'appareil.
• Débrancher immédiatement un appareil endommagé et le faire réparer dans un service après-vente agréé.
• Ne rien mettre sur le cordon électrique, éviter que des personnes puissent marcher dessus.
• Eviter de brancher trop d'appareils sur la même source de courant.
• Ne jamais installer durant un orage.
• Débrancher l'appareil avant de le nettoyer, ne pas utiliser de nettoyants ou d'aérosols, utiliser un chiffon légèrement humide.
• Ne pas placer l'appareil sur un élément non stable, il ne doit pas tomber cela causerait de sérieux dommages.
• Conserver précieusement ce manuel d'utilisation pour toute référence future.

4 Conditions de sécurité :

• L'appareil n'est pas connectable à un schéma d'alimentation IT.
• L'adaptateur servant de dispositif de sectionnement, le socle de prise de courant doit être installé à proximité de l'appareil et doit être aisément accessible.
• L'entrée d'alimentation répond au niveau de sécurité TBTS.
• La sécurité électrique correspond aux vérifications BS EN 60950.
• La sécurité électromagnétique correspond aux vérifications BS EN 55022 et BS EN 50082-1.

LOGICOM®

2 FONCTION DE SURVEILLANCE

1 Schémas et fonctions page 8
2 Explication du système page 10
3 Installation de la caméra page 11
4 Installation de la centrale page 13
5 Mode de fonctionnement page 14
6 Essais de bon fonctionnement page 15
7 Détection permanente page 16
8 Les accessoires page 17

LOGICOM®

1 Schémas et fonctions :

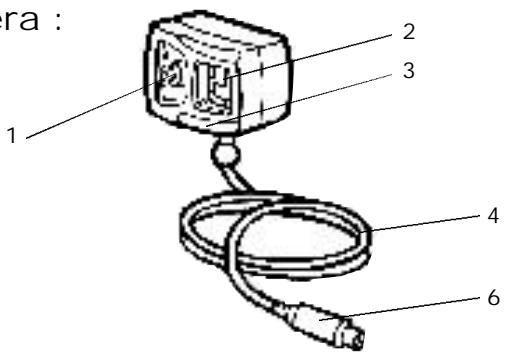

La Caméra :

La Centrale :

Les Accessoires :

2) Détecteur de mouvements.

3) Microphone

- Permet à votre correspondant de vous parler

4) Câble avec une prise DIN

- Permet le branchement à la centrale.

5) Buzzer

- Alerte par signal sonore.

6) Prise DIN

- Permet de raccorder la centrale.

7) Interrupteur

- Permet de sélectionner le mode de fonctionnement (Arrêt/Verdeo/Buzzer).

8) Fiche d'alimentation

- Permet de raccorder l'adaptateur d'alimentation.

9) Prise DIN

- Permet de raccorder la caméra.

10) Fiche PÉRITEL

- Permet de raccorder la centrale à la télévision.

11) Câble de 17 mètres

- Permet d'avoir 17 m de câble entre la caméra et la centrale.

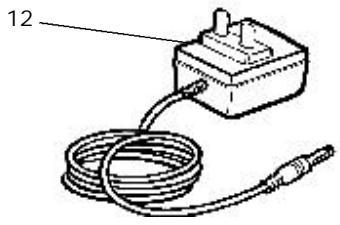

12) Boîtier d'alimentation

- Permet de transformer 230 V AC - 9V DC 500 mA.

13) Pontet (cavalier)

- Permet de fixer le câble au mur.

14) Patte de fixation

- Permet de fixer la caméra au mur.

15) Vis

- Permet de fixer la patte de fixation au mur.

16) Chevilles

- Permet de bloquer les vis dans le mur.

17) Clef Allen

- Permet de bloquer la caméra.

18) Ecrou

- Permet de bloquer la caméra.

19) Vis

- Permet de bloquer la caméra.

20) Patte de blocage

- Permet de bloquer la caméra.

LOGICOM®

2 Explication du système :

Le système permet de visualiser sur votre écran de télévision (si elle est en fonctionnement) la personne qui se trouve devant la caméra.

Ce système de surveillance vidéo, permet d'observer la chambre d'un enfant en bas âge, la porte d'entrée, le garage, le bureau,...

Si un mouvement est détecté devant la caméra, votre écran de télévision basculera de l'émission de TV au signal vidéo envoyé par la caméra.

Le signal vidéo de la caméra restera sur l'écran de TV durant une période de 20 secondes. Ensuite le signal vidéo de la caméra se coupera.

La portée de la caméra est de 4 mètres, et son angle de détection est de 90°.

La caméra est équipée de 6 LED infrarouges pour une détection en obscurité. La portée sera de 1 mètre maximum.

LOGICOM®

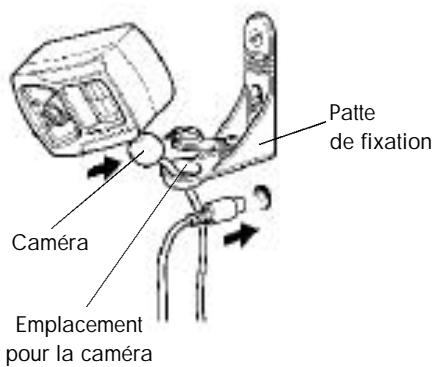

3 Installation de la caméra :

Les outils nécessaires sont :

• Un tournevis cruciforme.
• Une perceuse.
• Un foret de 8 mm.
• Un foret de 16 mm.
• Un petit marteau.

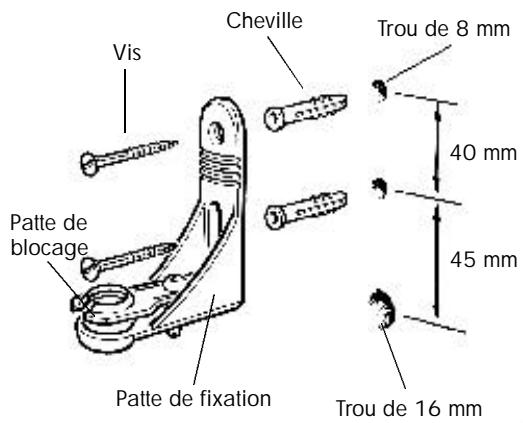

• Faire deux trous de 8 mm pour mettre les chevilles dans le mur.
• Faire un trou de 16 mm pour faire passer le câble dans le mur.
• Mettre les chevilles dans les trous de 8 mm.
• Poser la patte de fixation contre le mur.
• Visser la patte de fixation.
• Fixer la patte de blocage (20) à l'aide de la vis et de l'écrou.

• Faire passer le câble de la caméra dans le trou prévu pour l'emplacement de la caméra.
• Positionner la caméra dans le trou prévu à cet effet, sur la patte de fixation.
  • Passer le câble de la caméra dans le trou prévu à cet effet dans le mur.

LOGICOM®

- Bloquer la caméra en vissant la patte de fixation, à l'aide de la clef Allen.

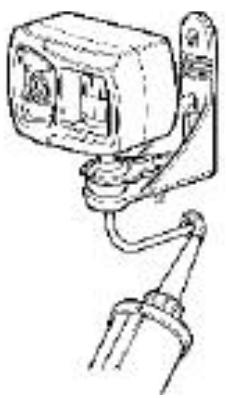

- Mettre une matière comme du mastic, du silicone, de l'enduit, pour isoler hermétiquement le trou pour le câble de la caméra.

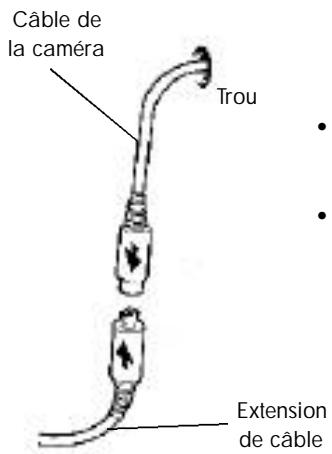

• Raccorder le câble d'extension avec le câble de la caméra, à l'aide des fiches DIN (mâle, femelle).
• Assurez vous que les deux flêches de la prise DIN sont alignées avant de brancher les fiches.

LOGICOM®

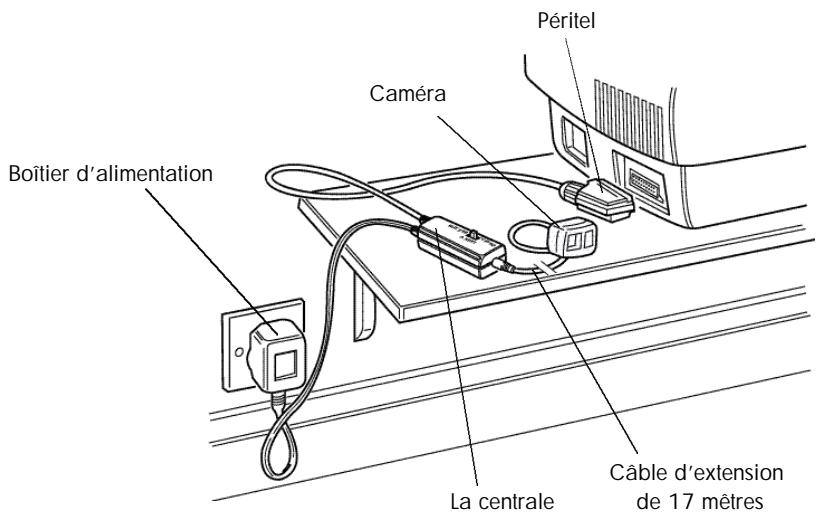

4 Installation de la centrale :

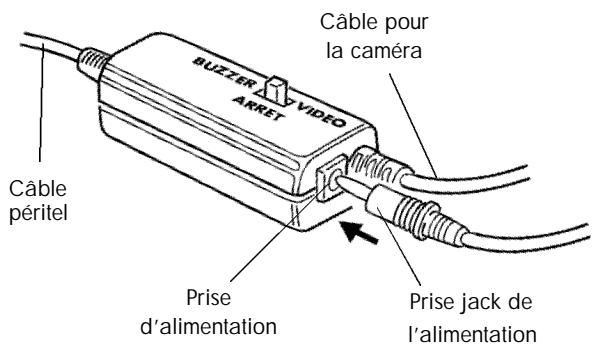

Brancher la fiche du boîtier d'alimentation (12) dans la prise d'alimentation (8)

• Brancher la fiche Péritel (10) de la centrale, dans la prise Péritel de la télévision.
• Raccorder la prise DIN (6) de la caméra avec le câble d'extension (11).
• Brancher le boîtier d'alimentation (12) dans la prise secteur.

LOGICOM®

5 Mode de fonctionnement :

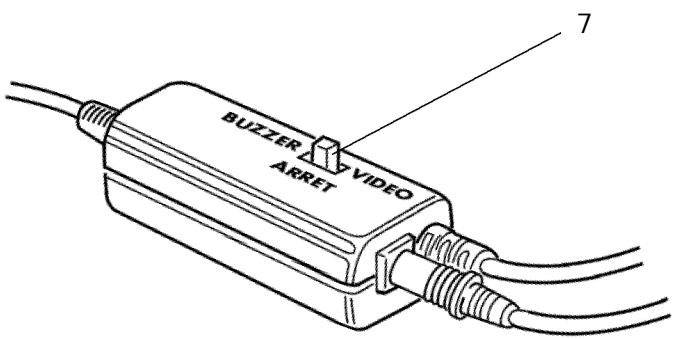

La CCTV 250 possède 3 positions de fonctionnement (VIDEO, ARRET et BUZZER).

• La position VIDEO permet de visualiser sur la télévision le signal vidéo de la caméra (télévision allumée).
• La position ARRET permet de désactiver la CCTV 250 (pas de détection).
• La position BUZZER permet d'activer une sonnerie pendant 15 secondes à chaque détection de mouvement. Sur la position BUZZER, il n'est pas nécessaire d'allumer la télévision.

LOGICOM®

6 Essais de bon fonctionnement

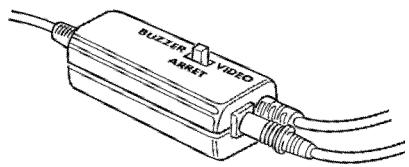

a) Position VIDEO

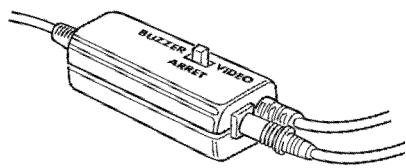

• Mettre l'interrupteur (7) sur la position VIDEO
• Allumer votre télévision

- Se mettre devant la caméra puis faire des mouvements.

- La caméra doit détecter les mouvements puis envoyer le signal vidéo sur la télévision (si elle est allumée) pendant 20 secondes.

NB : Le temps du signal sonore n'est pas réglable

Lorsque le câble reliant la caméra à la centrale est débranché ou sectionné, le BUZZER de la centrale se déclenche automatiquement.

b) Position BUZZER

- Mettre l'interrupteur (7) sur la position BUZZER

LOGICOM®

- Se mettre devant la caméra puis faire des mouvements.

- La caméra doit détecter les mouvements puis envoyer le signal sonore sur la centrale pendant 15 secondes.

NB : Le temps du signal sonore n'est pas réglable

Lorsque le câble reliant la caméra à la centrale est débranché ou sectionné, le BUZZER de la centrale se déclenche automatiquement.

7 Détection permanente

Pour avoir une détection permanente vous devez suivre la manipulation suivante :

• Votre télévision est allumée.
• Presser la touche "AV" ou "→" de la télécommande de votre télévision.
• Le signal vidéo de la caméra est envoyé sur l'écran de télévision en permanence, sur toutes les positions de l'interrupteur (7).

NB : Lorsque le câble reliant la caméra à la centrale est débranché ou sectionné, le BUZZER de la centrale se déclenche automatiquement.

LOGICOM®

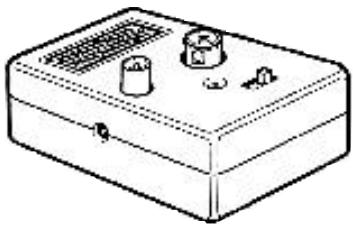

8 Les accessoires : (en option)

En fonction de votre téléviseur, vous pouvez utiliser les accessoires suivants.

10 mètres de câble blindé. Le câble est précâblé avec des connecteurs mâle/femelle. Vous pouvez mettre jusqu'à 50 mètres de câble entre la caméra et la centrale.

Modulateur réf. MM23074

Ce modulateur est nécessaire, si vous n'avez pas de prise péritel sur votre télévision. Le signal vidéo sera envoyé sur la prise coaxiale (antenne) de votre télévision, en permanence.

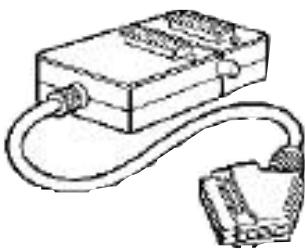

Répartiteur péritel réf. MM23076

Ce répartiteur permet de brancher 2 appareils sur une prise péritel de la télévision. Cela vous évite de brancher et débrancher les appareils.

Adaptateur réf. MM23083

Cet adaptateur permet de connecter la centrale sur la télévision, même si vous n'avez pas de péritel.

LOGICOM®

3 EN CAS DE PROBLEME

VÉRIFIER LES POINTS CI-DESSOUS :

L'image n'apparaît pas sur le téléviseur :

• Vérifier la prise d'alimentation et la prise péritel
• Vérifier la position de l'interrupteur (7).

L'image est blanche :

- Vérifier que la caméra n'est pas orientée vers le soleil ou une autre source lumineuse.

La portée de la caméra est trop courte :

- Orienter la caméra différemment.

La caméra se déclenche souvent :

• Si le vent est trop fort, la caméra se déclenche souvent.
• Positionner la caméra différemment.

Des parasites apparaissent sur l'image :

• Vous avez installé un câble trop long.
• Mettre le boîtier d'alimentation seul sur une prise.

Autres :

• Vérifier tous les branchements.

LOGICOM®

4 CHAMP D' APPLICATION DE LA GARANTIE

La garantie fournisseur LOGICOM est valable pour un usage normal de l'appareil tel qu'il est défini dans le cadre de la notice d'utilisation.

Sont exclues de cette garantie, les détériorations dues à une cause étrangère à l'appareil. En particulier, la garantie ne s'applique pas si l'appareil a été endommagé à la suite d'un choc ou d'une chute, d'une fausse manœuvre, d'un branchement non conforme aux instructions mentionnées dans la notice, de l'effet de foudre, de surtension secteur, d'une protection insuffisante contre la chaleur ou le gel.

La garantie s'étend uniquement à la France Métropolitaine.

En tout état de cause, la garantie légale pour vices cachés s'appliquera conformément aux articles 1641 et suivants du Code Civil.

LOGICOM®

EN CAS DE PROBLEME

MERCI DE CONTACTER

NOTRE SERVICE APRÈS-VENTE

01 48 63 67 94 (SAV)
01 48 63 67 95 (SAV)

LOGICOM S.A.

Z.I. PARIS NORD 2

74, rue de la Belle Etoile - B.P. 50338 - 95941 ROISSY CDG CEDEX
