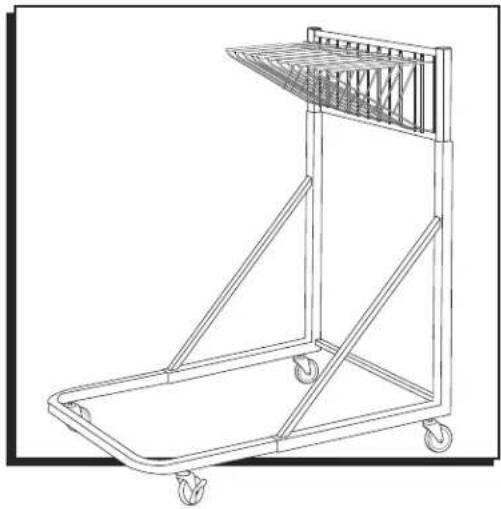

MODE D'EMPLOI H-4455 Uline

Pour le français, consulter les pages 5-6.

PARTS

Pivot Hanger x 12

Support supérieur x 1

Support
pivotant x 12

Barredecartement inférieurex1

Cadre latorial x 2 Rallonge de

Capuchon d'extrémité x 2

cadre x 1

Bouton x 2

Vis x 2

Vis de réglage x 4

Roulette pivotante x 2

Roulette pivotenteverrouillable x 2

MONTAGE

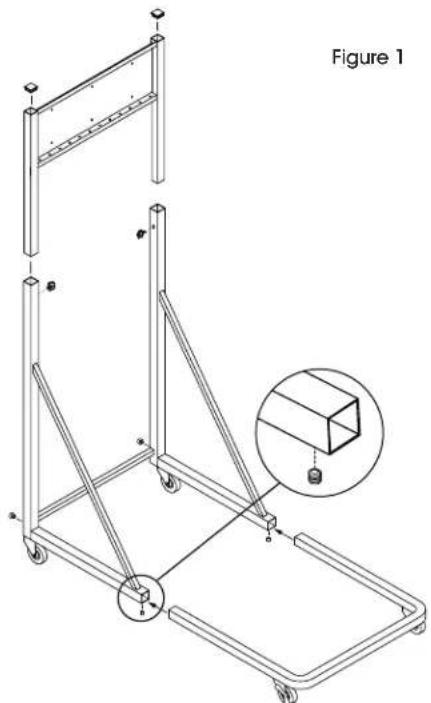

1. Positionnez la rallonge de cadre avec les trous orientés vers le plancher. Insérez la rallonge de cadre dans l'extrémité courte des tubes de cadre latéraux. (Voir Figure 1)
2. Gillesz les poteaux de la partie supérieure du cadre dans l'extrémité longue des tubes de cadre lateraux. (Voir Figure 1)
3. Insérez les boutons dans la partie supérieure du cadre latoral et ajustez à la hauteur désirée. Insérez les vis de réglage dans la partie inférieure du cadre latoral et ajustez à la profondeur désirée. Utilisez la clé Allen pour verrouiller en place. (Voir Figure 1)
4. Fixez la barre d'ecartement aux cadres lateraux à l'aide de deux boulons. Serrez fermement les boulons pour fixer correctement la barre en place.
5. Vissez les roulettes sous le cadre. Positionnez les deux roulettes verrouillables à l'arrière du cadre, pres de la partie supérieure du cadre. (Voir Figure 1)
6. Insérez les capuchons d'extrémité dans la partie supérieure du cadre. (Voir Figure 1)

MONTAGE SUITE

FIXATION DES SUPPORT PIVOTANTS

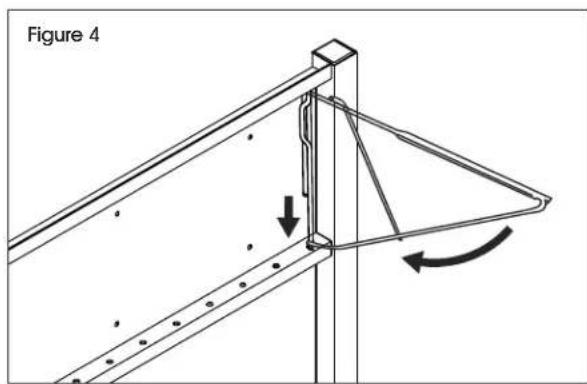

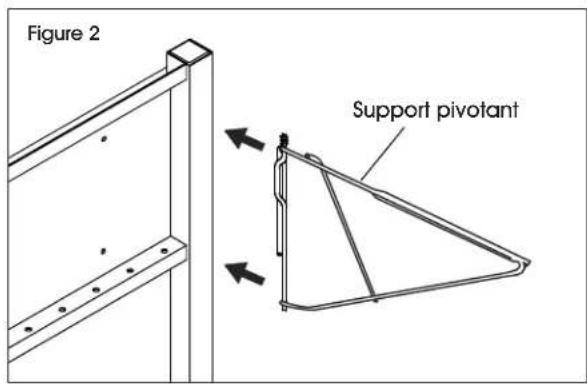

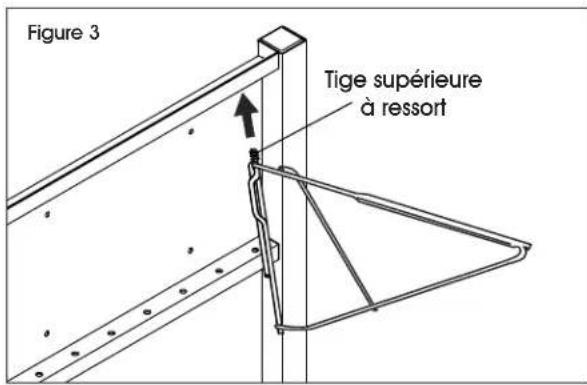

1. Fixez les supports pivotants au cadre en insérer la tige supérieure à ressort dans le trou supérieur de la partie supérieure du cadre, puis en insérer le bas de la tige dans le trou inférieur. (Voir Figures 2 à 4)

MONTAGE DE PINCES SUR LES SUPPORTS

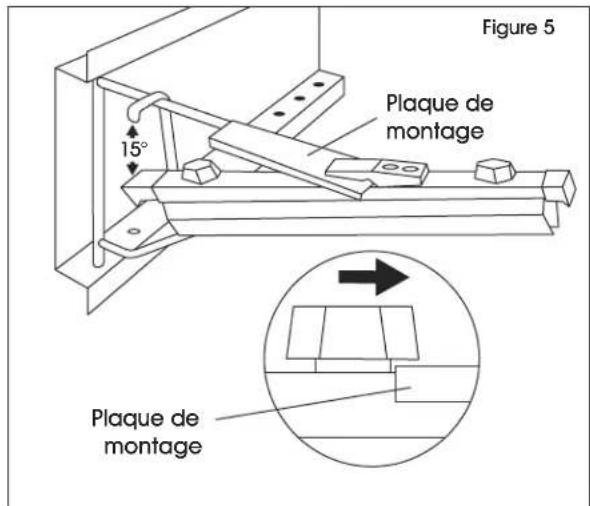

1. Fixez les pinces en faisant glisser le support sur la partie surélevée de la plaque de montage avec l'extrémité arrêté de la pince légarement orientée vers le bas. (Voir Figure 5)
2. Pivotez l'extrémité arrêté de la pince vers le haut pour l'ajuster à l'intérieur du support. (Voir Figure 5)

REMARQUE: Une extrémité du bouton arrière doit reposer sur la plaque de montage. (Voir Figure 5)
