Caractéristiques techniques	Écran couleur de 7 pouces, résolution 800 x 480 pixels, étanchéité IPX7
Fonctionnalités GPS	Cartographie préchargée, compatibilité avec les cartes BlueChart g3 et LakeVü g3
Utilisation	Idéal pour la navigation maritime, compatible avec les systèmes de sonar
Maintenance	Nettoyage régulier de l'écran, mise à jour des cartes via Garmin Express
Sécurité	Fonction d'alerte de sécurité, possibilité de partage de position avec d'autres appareils Garmin
Informations générales	Poids léger, autonomie prolongée, garantie de 2 ans

FOIRE AUX QUESTIONS - GPSMAP 15x3 GARMIN

Comment mettre à jour le logiciel de mon GARMIN GPSMAP 15x3 ?

Pour mettre à jour le logiciel, connectez votre GPS à votre ordinateur et utilisez le logiciel Garmin Express pour rechercher et installer les mises à jour disponibles.

Pourquoi mon GARMIN GPSMAP 15x3 ne capte-t-il pas le signal GPS ?

Assurez-vous d'être à l'extérieur et de ne pas être entouré d'obstacles comme des grands bâtiments ou des arbres épais. Redémarrez votre appareil si le problème persiste.

Comment réinitialiser mon GARMIN GPSMAP 15x3 aux paramètres d'usine ?

Pour réinitialiser l'appareil, allez dans le menu 'Paramètres', sélectionnez 'Système', puis 'Réinitialiser' et choisissez 'Réinitialiser les paramètres d'usine'.

Mon GARMIN GPSMAP 15x3 ne s'allume pas, que faire ?

Vérifiez que la batterie est chargée. Si l'appareil ne s'allume toujours pas, essayez de le charger pendant au moins 30 minutes avant de réessayer.

Comment ajouter une carte à mon GARMIN GPSMAP 15x3 ?

Vous pouvez ajouter une carte en utilisant une carte mémoire compatible et en téléchargeant la carte depuis le site de Garmin, puis en l'installant sur la carte mémoire.

Pourquoi mon GARMIN GPSMAP 15x3 affiche-t-il des itinéraires incorrects ?

Vérifiez que votre appareil dispose des cartes les plus récentes. Vous pouvez également recalibrer votre GPS pour améliorer la précision.

Comment personnaliser les paramètres de mon GARMIN GPSMAP 15x3 ?

Accédez au menu 'Paramètres' pour ajuster des options telles que les unités de mesure, les alertes et les préférences de navigation.

Mon GARMIN GPSMAP 15x3 ne se connecte pas au Bluetooth, que faire ?

Vérifiez que le Bluetooth est activé sur votre appareil et qu'il est à proximité du dispositif avec lequel vous essayez de vous connecter. Redémarrez les deux appareils si nécessaire.

MODE D'EMPLOI GPSMAP 15x3 GARMIN

Avertissement

Consultez le guide Informations importantes sur le produit et la sécurité inclus dans l'emballage du produit pour prendre connaissance des avertissements et autres informations importantes sur le produit.

Lorsque vous connectez le cable d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager le produit en l'exposant au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. La connexion du cable d'alimentation en l'absence du fusible approprié annule la garantie du produit.

Le non-respect de ces instructions d'installation est susceptible de provoquer des blessures, d'endommager le bateau ou l'appareil ou de dégrader les performances du produit.

Attention

Pour éviter les blessures, portez des lunettes de protection, un équipement antibruit et un masque antipoussière lorsque vous percez, coupez ou poncez.

P débranchez l'alimentation du bateau avant d'instruire l'appareil.

Avant de brancher l'appareil à sa source d'alimentation, pour éviter les éventuelles blessures et éviter d'endommager votre appareil ou votre bateau, veillez à ce que l'appareil soit relié à la masse en suivant les instructions du guide.

Pour éviter tout risque de blessure ou d'endommagement de cet appareil et du bateau, installez cet appareil uniquement lorsque le bateau est à terre, ou lorsqu'il est correctement fixé et amarré dans des conditions de mer calme.

Lorsque vous percez ou coupez, commencez toujours par vérifier ce qui se trouve sur la face opposée de la surface de montage pour éviter d'endommager le bateau.

Lisez toutes les instructions d'installation avant de procéder à l'installation. Si vous rencontrez des difficultés durant l'installation, contactez le service d'assistance produit de Garmin.

Outils requis

• Foret et embout de 14mm (9/16 po) (pour préparer la surface à découvert)
• Scie sauteuse ou scie circulaire Lime et papier de verre Mastic d'étanchéité (recommandé)

Vue des connecteurs :

1	2 emplacements pour carte mémoire, 32 Go max. au format FAT32 ou exFAT, de classe 10 ou supérieure.
POWER Alimentation et réseau NMEA	0183
=	Vis de masse (facultative)
CVBS IN Entrée video composite
SONAR Sondes 12 broches
USB Micro-USB pour lecteur de carte Garmin compatible
J1939 Moteur ou réseau J1939
NMEA 2000 Réseau NMEA 2000
NETWORK Réseau Garmin Marine Network

Mise à jour du logiciel

Vous devez peut-être mettre à jour le logiciel du traceur après l'installation. Pour obtenir des instructions sur la mise à jour du logiciel, reportez-vous au manuel d'utilisation disponible sur garmin.com/manuals/gpsmap15x3.

Considérations relatives au montage

Installez cet appareil à un emplacement qui n'est pas exposé à des températures ou des conditions extrêmes. La plage de températures pour cet appareil est indiquée dans les caractéristiques techniques du produit. Une exposition prolongée à des températures dépassant la plage de températures spécifiée, pendant le stockage ou en cours de fonctionnement, peut provoquer une panne de l'appareil. Les dommages dus aux températures extrêmes et leurs conséquences ne sont pas couverts par la garantie.

Pour encastrer cet appareil dans un tableau de bord ou une autre surface plane, vous devez utiliser des supports pour maintenir l'appareil dans l'ouverture à partir, depuis l'arrière de la surface, par tension. Lorsque vous désisissez un emplacement, avant de couper l'ouverture, vous devez vous assurer que vous avez accès à l'arrière de la surface de montage afin de pouvoir installer et fixer les supports sur l'appareil. Vous devez également vérifier qu'il y a suffisamment d'espace pour les supports et les cables connectés derrière la surface de montage. L'espace nécessaire varie en fonction de l'épaisseur de la surface de montage, du type de supports utilisés et des cables que vous prévoyez de connecter.

Pour un montage encastré, la courbure de la surface de montage ne doit pas dépasser 0,5 mm (1/64 po), sous peine d'endommager l'appareil.

REMARQUE: cet appareil peut être encastré à l'aide du matériel fourni dans son emballage. Si vous préférez installer l'appareil sur un étrier, vous pouvez en acheter un auprès de votre revendeur Garmin ou sur le site garmin. com.

Lorsque vous sélectionnez un emplacement de montage, tenez compte des considérations suivantes. L'emplacement choisi doit vous permettre d'accéder à l'arrière de la surface et fournir un espace suffisant lors du montage de l'appareil. Pour un montage encastré, la surface doit être relativement plane et la courbure ne doit pas dépasser 0,5 mm (^1 / _64 po). L'emplacement de montage doit offrir une visibilité optimale en cours de navigation. L'emplacement doit également permettre un accès aisé à toutes les interfaces de l'appareil (clavier, écran tactile et lecteur de carte, le cas échéant). - L'emplacement doit être suffisamment résistant pour supporter le poids de l'appareil et le protéger des vibrations ou des chocs excessifs. - Pour éviter toute interférence avec un compas magnétique, l'appareil doit être installé à la distance de sécurité au compas indiquée dans les caractéristiques techniques du produit. L'emplacement doit permettre la connexion et l'acheminement de tous les câbles. Lors du montage encastré de l'appareil, l'emplacement de montage ne doit pas être une surface plane et horizontale. L'emplacement doit offrir un angle de vue fermé. - Testez l'emplacement et l'angle de vue avant d'installer l'appareil. Si l'angle de vue est trop incliné vers le haut ou le bas, les images risquent d'être de mauvaise qualité.

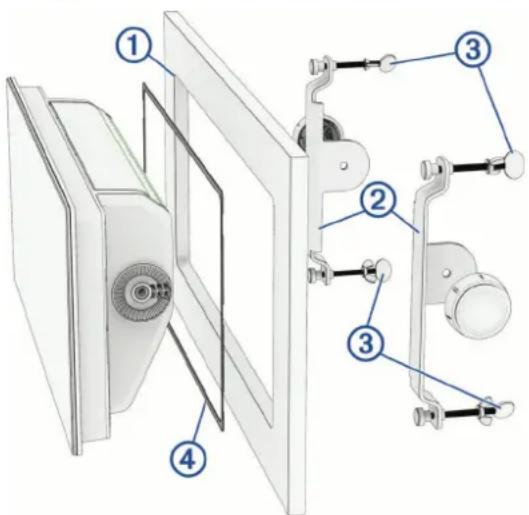

Montage encastre de l'appareil

Vous ne parvenez pas à accéder à l'arrière de la surface de montage pour installer le matériel nécessaire au montage encastré de cet appareil. Si vous ne parvenez pas à accéder à l'arrière de la surface de montage, n'essayez pas d'y encastrer cet appareil. Cette méthode nécessite de découvrir le tableau de bord et vous risquez de ne pas pouvoir terminer l'installation, ce qui endommagerait votre bateau.

Faites attention lorsque vous percez le trou pour encastrer l'appareil. Il n'y a qu'un petit espace entre le bord de la découverte et le bord du cadre qui fixe l'appareil à la surface de montage. Percer un trou trop grand pourrait compromettre la stabilité de l'appareil après son montage.

Si les logements de cartes mémoire microSD à l'arrière de l'appareil ne sont plus très accessibles après l'installation, vous devez insérer une carte mémoire microSD dans au moins un logement avant de terminer l'installation, ou installer un lecteur de carte Garmin en option pour que les utilisateurs puissent facilement insérer et stocker leurs cartes après l'installation.

Vous pouvez utiliser le gabarit et les supports inclus pour monter l'appareil dans le tableau de bord.

Les supports fournis sont conçus pour fixer l'appareil sur une surface de montage d'une épaissur inférieure ou égale à 25 mm (1 po). Si l'épaissur de la surface de montage est supérieure à 25 mm (1 po), vous pouvez acheter des supports pour une surface d'une épaissur maximale de 50 mm (2 po) chez votre revendeur Garmin ou sur le site garmin.com

1 Decoupez le modèle et assurez-vous qu'il est adapté à l'emplacement de montage de l'appareil. 2 Fixez le modèle sur l'emplacement de montage. 3 À l'aide d'un foret de 14mm (^9 / _16po), percez un ou plusieurs trous aux angles formés par la ligne continue du gabarit afin de préparer la découpe de la surface de montage. 4 À l'aide d'une scie sauteuse ou d'une foreuse rotative, découpez la surface de montage le long de la ligne du modèle. 5 Retirez le modèle de la surface de montage. 6 Placez l'appareil dans la découpe pour vérifier l'ajustement.

7 Au besoin, utilisez une lime et du papier de verre pour affiner le contour de la découpe. 8 Une fois que l'appareil s'insère correctement dans la découpe, placez les supports ② contre les côtes de l'appareil et ajustez les vis ① proche de l'arrière de la surface de montage pour faciliter le serrage final (facultatif). 9 Installez le joint mousse dos de l'appareil.

Le verso des joints en mousse est adhésif. Veillez à retirer la protection adhésive avant de les installer sur l'appareil.

10 Si l'arrière de l'appareil n'est plus facilement accessible après l'installation, vous pouvez raccorder tous les cables nécessaires et insérer les cartes microSD au dos de l'appareil avant de le placer dans la cope (facultatif).

Pour empêcher la corrosion des contacts métalliques, recouvre les connecteurs inutilisés avec les caches étanches fournis.

11 Appliquez du mastic d'étanchéité sur le joint en mousse le long de l'intérieur du cadre et insérez l'appareil dans la descente.

ASTUCE : pour empêcher l'appareil de tomber de la surface de montage lorsqu'you installez les supports à l'arrière, vous pouvez utiliser du ruban adhésif ou faire appel à une autre personne pour maintenir l'appareil en place.

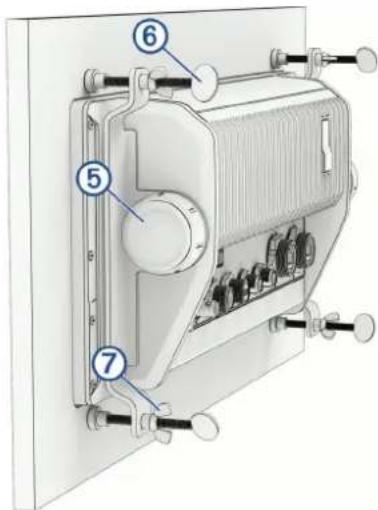

12 Placez l'un des supports contre le côté de l'appareil et fixez-le à l'aide de l'une des molettes fournies ⑤.

13 Fixez l'autre support de l'autre côté de l'appareil à l'aide de l'autre molette.

14 Serrez l'une des vis de serrage 6 jusqu'à ce qu'elle touche l'arrière de la surface de montage et qu'elle s'arrête.

Ne serrez pas totalement la vis pour le moment. Vous le ferez plus tard.

15 Serrez les trois autres vis jusqu'à ce que l'appareil soit correctement fixé à la surface de montage.

16 Placez-vous face à l'appareil pour vérifier qu'il est bien droit et dans la bonne position, et faites les éventuels ajustements.

17 Serrez les quatre vis pour bien fixer l'appareil à la surface de montage, en prenant soin de ne pas trop serrer.

Serrez les vis avec vos doigts uniquement. Si vous utilisez un outil, vous risquez de trop serrer et d'endommager la surface de montage, l'appareil ou les deux.

18 Serrez les quatre écrous à oreilles ⑦ sur chaque vis de serrage pour bloquer les vis dans leur position actuelle.

REMARQUE: les écrous à oreilles ne fournissent pas de tension pour maintenir l'appareil contre la surface. Ils sont simplement conçus pour empêcher les vis de serrage de se desserrer avec le temps.

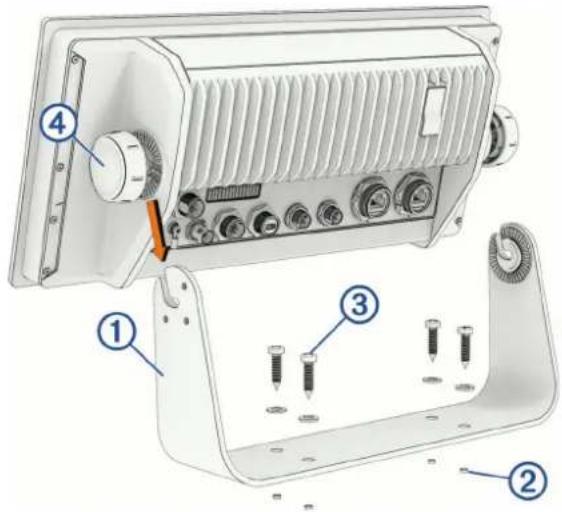

Montage sur étrier de l'appareil

Si vous montez le support de montage sur de la fibre de verre avec des vis, nous vous recommendons d'utiliser un foret de fraisage pour percer un trou à fond plat à travers le revêtement de la couche supérieure. Cela vous permettra d'éviter de fissurer le revêtement au moment du serrage des vis.

Vous pouvez utiliser l'étrier de fixation (vendu séparément) pour monter l'appareil sur une surface plate.

1 En utilisant l'étrier de fixation ① comme modèle, marquez les trous d'implantation.

2 Percez les trous d'implantation ② 3 Utilisez les vis de montage fournies avec le support ③ ou votre propre matériel de montage pour fixer l'étrier à la surface de montage. 4 Installez les vis de réglage sur les côtés de l'appareil. 5 Placez l'appareil dans le support de fixation sur étrier et fixez les vis de montage sur étrier.

Considérations relatives à la connexion

Une fois les câbles connectés à l'appareil, serrez les bagues de verrouillage pour fixer chaque câble.

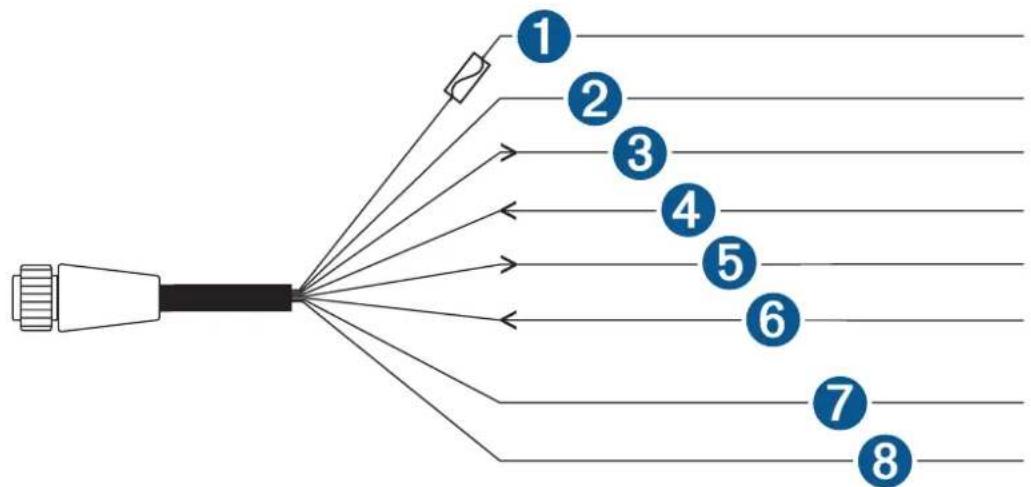

Cable d'alimentation/nmea 0183

• Le faisceau de câbles permet de connecter l'appareil à l'alimentation, aux périphériques NMEA 0183 et à une lampe ou un avertisseur sonore pour des alertes visibles ou audibles.
• Si une rallonge est nécessaire pour les fils d'alimentation et de masse, vous devez désigner un calibre de fil adapté à la longueur de la rallonge (Rallonge des fils d'alimentation, page 8). Si vous avez besoin d'une rallonge pour les fils NMEA 0183 ou de l'alarme, utilisez un fil 22 AWG (0,33mm^2)
• Ce câble fournit un port de sortie et d'entrée NMEA 0183 différentiel.

Élément Couleur	du fil Fonction du fil
1	Rouge Alimentation
2	Noir Terre (alimentation et	NMEA 0183)
3	Bleu NMEA 0183 TxA (Sortie +)
5	Gris NMEA 0183 TxB (Sortie -)
4	Marron NMEA 0183 RxA (Entrée+)
6	Violet NMEA 0183 RxB (Entrée -)
7	Orange Accessoire, marche
8	Jaune Alarme, faible puissance

Connexion du faisceau de câbles à l'alimentation

Lorsque vous connectez le câble d'alimentation, ne retirez pas le porte-fusible en ligne. Pour éviter de vous blesser ou d'endommager le produit en l'exposant au feu ou à une chaleur extrême, le fusible approprié doit être placé comme indiqué dans les caractéristiques techniques du produit. La connexion du câble d'alimentation en l'absence du fusible approprié annule la garantie du produit.

1 Acheminez le faisceau de câbles vers la source d'alimentation et vers l'appareil. 2 Reliez le fil rouge à la borne positive (+) de la batterie et le fil noir à la borne négative (-) de la batterie. 3 Si besoin, installez la bague de verrouillage et le joint torique à l'extrémité du faisceau de câbles. 4 Insérez le câble dans le connecteur POWER au dos de l'appareil, en poussant fermement. 5 Faites tourner la bague de verrouillage dans le sens des aiguilles d'une montre pour fixer le câble à l'appareil.

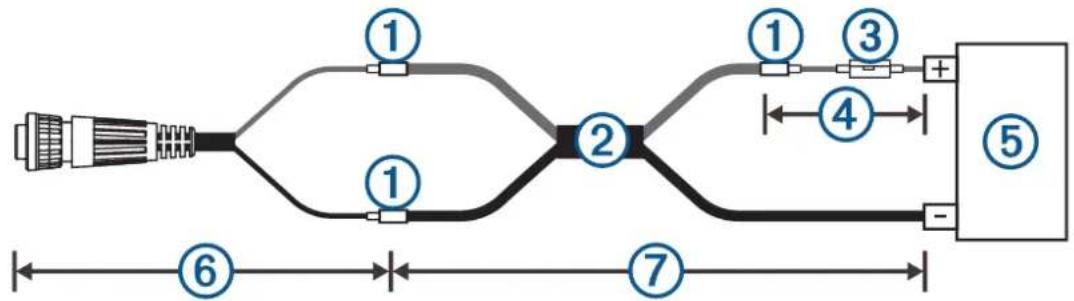

Rallonge des fils d'alimentation

Si nécessaire, les fils d'alimentation peuvent être rallongés à l'aide d'un calibre de fil adaptés à la longueur de la rallonge.

REMARQUE: les fils d'alimentation de ce câble sont le rouge (+) et le noir (-). Les autres fils de ce câble sont utilisés pour d'autres connexions en option et ne sont pas illustrés dans ce schéma.

1 Raccord Jusqu'à 7m (23 pi) : rallonge de 8 AWG (8,36mm^2) Jusqu'à 11 m (36 pi) : rallonge de 6 AWG (13,29mm^2)

(3)

Fusible (6 A, 125 V rapide)

(4) 20,3 cm (8 po) 5 Batterie 6 20,3 cm (8 po) 7 Extension maximale 11 m (36 pieds)

Considération relative à la mise à la masse supplémentaire

Dans la plupart des conditions d'installation, cet appareil ne devrait pas nécessiter de mise à la masse supplémentaire du châssis. En cas d'interférence, vous pouvez utiliser la vis de mise à la masse sur le boîtier pour raccorder l'appareil à la terre radiofréquence et résoudre ainsi le problème.

Considérations relatives au réseau garmin marine network

Utilisez un coupleur d'isoation PoE Garmin Marine Network (010-10580-10) lorsque vous voulez connecter un appareil tiers, une camera FLIR par exemple, à un réseau Garmin Marine Network. Si vous connectez directement un appareil PoE (Power over Ethernet) à un traceur relié au réseau Garmin Marine Network, vous endommagerez le traceur Garmin et risquerez également d'abimer votre appareil PoE. Si vous connectez directement un appareil tiers à un traceur relié au réseau Garmin Marine Network, les appareils Garmin risquent d'avoir des comportements inattendus, notamment de ne pas s'éteindre ou de ne pas exécuter le logiciel correctement.

Cet appareil peut se connecter à d'autres périphériques Garmin Marine Network pour partager des données (radar, sondeur, cartographie détaillée, etc.). Lorsque vous connectez des périphériques Garmin Marine Network à cet appareil, tenez compte des considérations suivantes.

• Tous les appareils connectés au réseau Garmin Marine Network doivent être raccordés à la même prise de terre. Si vous utilisez plusieurs sources d'alimentation pour les appareils Garmin Marine Network, vous devez attacher ensemble tous les branchements à la masse de toutes les autres sources d'alimentation à l'aide d'une connexion basse résistance ou les attacher à l'aide d'une barrette de terre, si disponible.
• Un câble de réseau Garmin Marine Network doit être utilisé pour toutes les connexions de réseau Garmin Marine Network.

N'utilise pas de câble CAT5 ni de connecteurs RJ45 d'autres fournisseurs pour les connexions de réseau Garmin Marine Network. D'autres câbles et connecteurs pour le réseau Garmin Marine Network sont disponibles chez votre revendeur Garmin.

• Les ports NETWORK sur l'appareil font chacun office de commutateur réseau. Tout appareil compatible peut être connecté à un port NETWORK pour partager des données avec tous les appareils sur le bateau connectés par un cable réseau Garmin Marine Network.

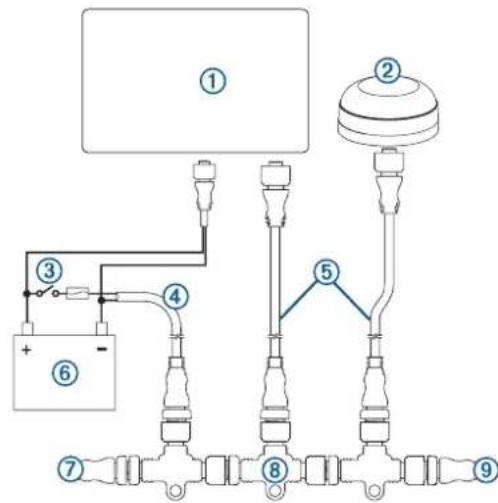

Considérations relatives au réseau

Si vous connectez l'appareil à un réseau existant NMEA 2000, localisez le cable d'alimentation NMEA 2000. Vous n'avez besoin que d'un seul cable d'alimentation NMEA 2000 pour faire fonctionner le réseau NMEA 2000. Il est conseillé d'utiliser un isolateur d'alimentation NMEA 2000 (010-11580-00) pour les installations où le fabricant du réseau NMEA 2000 n'est pas connu.

Si vous installez un cable d'alimentation NMEA 2000, vous devez le raccorder au commutateur d'allumage du bateau ou par l'intermédiaire d'un autre commutateur en ligne. Les appareils NMEA 2000 risquent de décharger cette batterie si le cable d'alimentation NMEA 2000 est branché directement sur cette dernière.

Cet appareil peut se connecter à un réseau NMEA 2000 sur votre bateau pour partager des données à partir de périphériques compatibles NMEA 2000 tels qu'une antenne GPS ou une radio VHF. Les câbles NMEA 2000 et les connecteurs fournis vous permettent de raccorder l'appareil à votre réseau NMEA 2000 existant. En l'absence de réseau NMEA 2000, vous pouvez en créer un de base à l'aide de câbles Garmin.

Cet appareil n'est pas alimenté par le réseau NMEA 2000. Vous devez connecter l'appareil à une source d'alimentation (Connexion du faisceau de cables à l'alimentation, page 8).

Si vous ne maîtrisez pas bien le réseau NMEA 2000, lisez le « Référentiel technique pour les produits NMEA 2000 » disponible sur garmin.com/manuals/nmea_2000.

Le port intitulé NMEA 2000 est utilisé pour connecter l'appareil à un réseau NMEA 2000 standard.

Élément Description

1	Péripétrique Garmin compatible NMEA 2000
2	Antenne GPS
3	Commutateur d'allumage ou en ligne
4	Câble d'alimentation NMEA 2000
5	Câble de dérivation NMEA 2000
6	Source d'alimentation 12 V c.c.
7	NMEA 2000 Borne ou cable de dorsale
8	NMEA 2000 Connecteur en T
9	NMEA 2000 Borne ou cable de dorsale

Considérations relatives à la connexion NMEA 0183

• Le traceur est doté d'un port Tx (émission) et d'un port Rx (réception).
• Chaque port est doté de 2 fils, libellés A et B suivant la convention NMEA 0183. Connectez les fils A et B de chaque port interne aux fils A et B de votre appareil NMEA 0183.
• Vous pouvez raccorder un appareil NMEA 0183 au port RX pour faire entrer des données sur ce traceur et connecter jusqu'à trois appareils NMEA 0183 en parallèle au port TX pour recevoir les données issues de ce traceur.
• Consultez les instructions d'installation de l'appareil NMEA 0183 pour identifier les fils d'émission (Tx) et de réception (Rx).
• Utilisez un câble blindé 22 AWG (0,33mm^2) à paire torsadée pour toute rallonge. Soudez tous les raccordements et isolez-les à l'aide d'un tube thermorétractable.
• Sauf instructions contraires pour certains types d'installations spécifiques, vous ne devez pas connecter les cables de données NMEA 0183 de cet appareil à la masse. Le cable d'alimentation du traceur et celui des appareils NMEA 0183 doit être connectés à une même terre.
• Les ports NMEA 0183 internes et les protocoles de communication sont configurés sur le traceur. Pour plus d'informations, reportez-vous à la section NMEA 0183 du manuel d'utilisation du traceur.
• Dans le manuel d'utilisation du traceur, vous trouvez la liste des expressions NMEA 0183 prises en charge par le traceur.

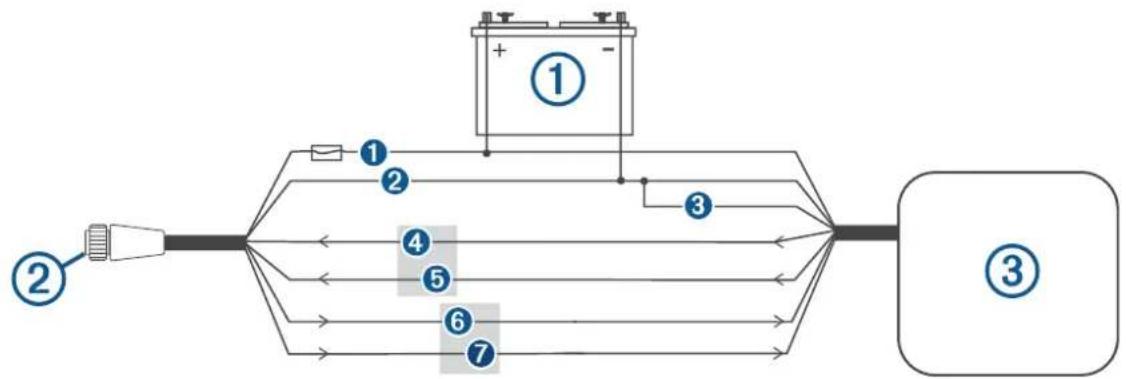

NMEA connexion d'un appareil NMEA 0183

Ce diagramme illustre la connexion bidirectionnelle pour les données transmises et reçues. Vous pouvez aussi suivre ce diagramme pour les connexions unidirectionnelles. Pour recevoir les informations d'un appareil NMEA 0183, reportez-vous aux éléments 1, 2 et 3 ou ② bus connectez l'appareil Garmin. Pour transmettre des informations à un appareil NMEA 0183, reportez-vous aux éléments 1, 2 et 3 ⑥ ⑦ lorsque vous connectez l'appareil Garmin.

Élément Description
①	Source d'alimentation
②	Câble d'alimentation/NMEA 0183
③	NMEA Appareil NMEA 0183

Éléments	Fonction du fil	Garmin Couleur du fil	Garmin NMEA	Fonction du fil du péripérisque	NMEA 0183
1	Alimentation Rouge	Alimentation
2	Terre alimentation Noir	Terre alimentation
3	Terre donnéesées Noir Terre donnéesées
4	Rx/A (entée +) Marron	Tx/A (sortie +)
5	Rx/B (entée -) Violet Tx/B (sortie -)
6	Tx/A (sortie +) Bleu Rx/A (entée +)
7	Tx/B (sortie -) Gris Rx/B (entée -)

Si l'appareil NMEA 0183 n'est doté que d'un fil d'entrée (réception Rx, sans A, B, + ou -), ne branchez pas le fil gris.

Si l'appareil NMEA 0183 n'est doté que d'un fil de sortie (transmission Tx, sans A, B, + ou -), reliez le fil violet à la terre.

Brochage du câble NMEA 0183 et d'alimentation

Numéro de broche Fonction du fil Couleur du fil
3	NMEA 0183 Tx/A (Sortie +) Bleu
4	NMEA 0183 Rx/A (Entrée +)	Marron
1	NMEA 0183 Tx/B (Sortie -) Gris
7	NMEA 0183 Rx/B (Entrée -) Violet
5	Alarme	Jaune
8	Accessoire, marche	Orange
2	Masse (blindage)	Noir
6	NIV	Rouge

Connexion d'un avertisseur lumineux et sonore

L'appareil peut être utilisé avec un avertisseur lumineux et/ou un avertisseur sonore. Il émet alors un flash ou un son lorsque le traceur affiche un message. Ceci est facultatif. Le fil de l'alarme n'est pas nécessaire au bon fonctionnement de l'appareil. Lorsque vous connectez l'appareil à un avertisseur lumineux ou sonore, tenez compte des considérations suivantes.

• Au déclenchement de l'alarme, le commutateur passe directement en mode basse tension. Le courant maximum est de 100 mA. Un relais est nécessaire pour limiter à 100 mA le courant provenant du traceur. Pour basculer manuellement entre les alertes visuelles et sonores, vous pouvez installer des interrupteurs unipolaires unidirectionnels.

Élément Description

①	Source d'alimentation
②	Câble d'alimentation
③	Alarmé sonore
④	Lampe
⑤	Relais (courant sur bobine de 100 mA)
⑥	Basculez les commutateurs pour activer et désactiver les alertes lumineuses ou sonores

Élément Couleur du fil Fonction du fil

1	Rouge Alimentation
2	Noir Terre
3	Jaune Alarme

Recommandations de connexion au bus moteur JI939

Veuillez utiliser un câble Garmin GPSMAP J1939 pour connecter le traceur au bus moteur J1939 afin d'éviter toute corrosion due à l'humidité. Si vous utilisez un autre câble, la garantie est nulle.

Si vous disposez d'un bus moteur sur votre bateau, il devrait déjà être branché sur une source d'alimentation. N'ajoutez aucune autre source d'alimentation.

Ce traceur peut être connecté à un bus moteur sur votre bateau pour lire des données provenant d'appareils compatibles comme certains moteurs. Le bus moteur respecte une norme et utilise un protocole propriété. Il est conseillé de consulter le fabricant de votre moteur ou réseau de moteurs lorsque vous connectez le traceur. Certains fabricants ont des exigences que vous devez respecter lors de la connexion pour éviter tout comportement inattendu.

Le port intitulé J1939 est utilisé pour connecter l'appareil au bus moteur existant. Vous devez faire passer 6 m (20 pi) de câble par la dorsale du bus moteur.

Le câble accessoire Garmin GPSMAP J1939 doit être branché à une source d'alimentation et à une borne adaptée. Pour en savoir plus sur la manière de connecter votre bus moteur, consulter la documentation du moteur.

Broche Couleur du fil Description
1	Dénudé Blindage
2	Rouge Alimentation, positive
3	Noir Alimentation, négative
4	Blanc CAN high-speed
5	Bleu CAN low-speed

Remarques relatives à la vidéo composite

Ce traceur accepte les videos provenant de sources video composites via le port CVBS IN. Veuillez prendre en compte les remarques qui seront lorsque vous connectez des sources de video composites.

• Le port CVBS IN utilise un connecteur BNC. Vous pouvez utiliser un adaptateur BNC vers RCA pour connecter une source vidéo composite munie de connecteurs RCA au port CVBS IN.
• Les données vidéo sont partagées sur le réseau Garmin Marine Network, mais pas sur le réseau NMEA 2000.

\section*{Caractéristiques de la sonde}

Dimensions (L × H × P) 388,9 × 178,5 × 82,9 mm (15 5/16 × 7 × 3 1/16 po)
Dimensions avec cache sur étrier de fixation (L × H × P)	397,1 × 182,5 × 113,7 mm (15 5/8 × 7 3/16 × 4 7/16 po)
Taille de l'écran (L × H)	345,2 × 194,6 mm (13 5/8 × 7 11/16 po)369,1 mm (15 9/16 po) de diagonale
Résolution écran 1 920 × 720 pixels (IPS)
Poids 3,26 kg (7,2 lb)
Distance de sécurité du compas 50 cm (19,7 po)
Consommation maximum à 10 V c.c 56,93 W
Consommation constatée à 12 V c.c 2,44 A
Intensité maximale à 12 V c.c 4,31 A
Plage de températures De -15 à 55°C (de 5 à 131°F)
Matériau Plastique polycarbonate et aluminium moulé
Résistance à l'eau IEC 60529 IPX7	1
Alimentation De 10 à 32 V c.c
Fusible 6 A, 125 V rapide
NMEA 2000 LEN à 9 V c.c. 2
Intensité NMEA 2000 75 mA max.
Connecteur USB Micro-USB pour lecteur de carte Garmin compatible	2
Fréquence sans fil 2,4 GHz à 18,4 dBm maximum
Carte mémoire	2 emplacements pour carte mémoire, 32 Go max. au format FAT32 ou exFAT, de classe 10 ou supérieure.

Données PGN NMEA 2000

Transmission et réception

PGN Description

059392 Reconnaissance ISO

059904 Requête ISO

060160 Protocole de transport ISO : transfert de données

060416 Protocole de transport ISO : gestion de la connexion

060928 Adresse ISO demandée

126208 Demander une fonction de groupe

126993 Battement de cœur

126996 Informations produit

126998 Informations de configuration

127237 Contrôle du tracé/cap suivi

127245 Barre

127250 Cap du bateau

127258 Déclinaison magnétique

127488 Paramètres moteur : mise à jour rapide

127489 Paramètres moteur : dynamiques

127490 État de la propulsion électrique : dynamique

127491 État du stockage de l'énergie électrique : dynamique

127493 Paramètres de transmission : dynamiques

127494 Informations sur la propulsion électrique

127495 Informations sur le stockage de l'énergie électrique

127505 Niveau de fluide

127508 État de la batterie

128002 État de la propulsion électrique : mise à jour rapide

128003 État du stockage de l'énergie électrique : mise à jour rapide

128259 Vitesse : eaux référencées

128267 Profondeur de l'eau

129025 Position : mise à jour rapide

129026 COG et SOG : mise à jour rapide

129029 Données de position GNSS

129283 Erreur transversale

129284 Données de navigation

129285 Navigation - Informations itinétaire/waypoint

129539 CAP GNSS

129540 Satellites GNSS déteçés

130060 Nom

130306 Données sur les vents

130310 Paramètres environnementaux (obsolètes)

130312 Température (obsolène)

Emetre

PGN Description

126464 Fonction de groupe de liste PGN de transmission/d'émission

126984 Réponse d'alerte

127258 Variation magnétique

127497 Paramètres du trajet : moteur

127502 Contrôle de la rangée de commutateurs (OBSOLÈTE)

Réception

PGN Description

065030 Mesures CA moyennes du générateur (GAAC)

065240 Adresse demandée

126983 Pour l'apnée

126985 Texte d'alerte

126987 Seuil d'alerte

126988 Valeur d'alerte

126992 Heure du système

127233 Homme à la mer

127237 Contrôle du tracé/cap suivi

127245 Barre

127251 Vitesse de changement de direction

127252 Pilonnament

127257 Attitude

127498 Paramètres moteur : statiques

127501 État de la rangée de commutateurs

127503 État de l'entrée CA (obsolète)

127504 État de la sortie CA (obsolène)

127506 État détaillé du CC

127507 État du chargeur

127509 État de l'inverseur

128000 Angle de dérive nautique

128275 Journal de distance

128780 Actionneur linéaire

129038 Rapport de position AIS Classe A

129039 Rapport de position AIS Classe B

129040 Rapport de position étendue AIS Classe B

129041 Rapport AIS d'aide à la navigation (AtoN)

129044 Datum (système géodésique)

129285 Navigation : route, informations sur les waypoints

129794 Données statiques et relatives aux voyages AIS Classe A

129798 Rapport de position AIS d'avion de sauvetage

129799 Fréquence radio mode/puissance

129802 Message SRM (Safety Related Message) AIS

129808 Informations appels ASN

129809 Rapport de données statiques CS de classe B AIS, partie A

129810 Rapport de données statiques CS de classe B AIS, partie B

130067 Service de route et waypoint : route, nom et position du waypoint

130311 Paramètres environnementaux (obsolètes)

130313 Humidité

130314 Pression réelle

130316 Température : portée étendue

130569 Divertissement : fichier et état actuels

130570 Divertissement : fichier de données de bibliothèque

130571 Divertissement : groupe de données de bibliothèque

130573 Divertissement : données de sources prises en charge

130574 Divertissement : données de zones prises en charge

130576 État du volet de Trim

130577 Données de direction

Émettre

Expression Description

GPAPB APB : contrôleur de cap/tracé (pilote automatique) Expression B

GPBOD BOD : relièvement (origine à destination)

GPBWC BWC : relièvement et distance jusqu'au waypoint

GPGGA GGA : données de positionnement GPS (Global Positioning System)

GPGLL GLL : position géographique (latitude et longitude)

GPGSA GSA : CAP GNSS et satellites actifs

GPGSV GSV : satellites GNSS déetectés

GPRMB RMB : informations de navigation minimum commandées

GPRMC RMC : données spécifiquenes GNSS minimum commandées

GPRTE RTE : itinéaires

GPVTG VTG : cap suivi et vitesse d'avancement

GPWPL WPL : position de waypoint

GPXTE XTE : erreur transversale

PGRME E : erreur présumée

PGRMM M : système géodésique

PGRMZ Z : altitude

SDDBT DBT : profondeur sous la sonde

SDDPT DPT : profondeur

SDMTW MTW : température de l'eau

SDVHW VHW : vitesse surface et cap

TLB Libellé de la cible

TLL Latitude et longitude de la cible

TTD Données de la cible suivie

ZDA Heure et date

Réception

Expression Description
DPT Profondeur
DBT Profondeur sous la sonde
MTW Température de l'eau
VHW Vitesse surface et cap
WPL Position du waypoint
ASN Informations appel sélectif numérique
DSE Appel sélectif numérique étendu
HDG Cap, écart et variation
HDM Cap, magnétique
MWD Direction et vitesse du vent
MDA Composite météorologique
MWV Vitesse et angle du vent
RTE Routes
VDM Message de liaison de données VHF AIS

Voulezacher les informations complètes relatives au format et aux expressions de la National Marine Electronics Association (NMEA) sur www.nmea.org.

Informations J1939

Le traceur peut recevoir des expressions J1939. Le traceur ne peut pas transmettre de données via le réseau J1939.

Description PGN SPN
Pourcentage de charge moteur à la vitesse actuelle 61443 92
Régime du moteur 61444 190
Température des gaz d'échévement du collecteur droit 65031 2433
Température des gaz d'échévement du collecteur gauche 65031 2434
Système de refroidissement auxiliaire du moteur 65172
Codes de diagnostic des problèmes actifs 65226
Distance du vehicule 65248
Indicateur de présence d'eau dans le carburant 65279
Feu Attendre avant de démarrer du moteur 65252 1081
Test de survvitesse du moteur 65252 2812
État de la commande de prise d'air du moteur 65252 2813
État de la commande d'alarme émise du moteur 65252 2814
Nombre total d'heures de fonctionnement du moteur 65253 247
Vitesse du vehicule basée sur la navigation	65256 517
Température du carburant : moteur n° 1	65262 174
Température d'huile : moteur n° 1	65262 175
Pression de l'alimentation en carburant moteur	65263 94
Pression d'huile moteur	65263 100
Pression du liquide de refroidissement moteur	65263 109
Température du liquide de refroidissement du moteur	65263 110
Niveau de liquide de refroidissement moteur	65263 111
Débit de carburant du moteur	65266 183
Consommation moyenne du moteur	65266 185
Pression du collecteur d'admission n° 1 du moteur	65270 102
Puisance absorbée/potentielle de la batterie 1	65271 168
Température de l'huile de transmission	65272 177
Pression de l'huile de transmission	65272 127
Niveau de carburant	65276 96
Pression différentielle du filtré à huile du moteur	65276 969

© 2025 Garmin Ltd. ou ses filiales

Garmin, le logo Garmin et GPSMAP sont des marques commerciales de Garmin Ltd. ou de ses filiales, déposées aux États-Unis et dans d'autres pays. Ces marques commerciales ne peuvent pas être utilisées sans l'autorisation expresse de Garmin.

NMEA, NMEA 2000 et le logo NMEA 2000 sont des marques déposées de la National Maritime Electronics Association. HDM est une marque commerciale déposée de HDMI Licensing, LLC. Le logo SDHC est une marque commerciale de SD-3C, LLC. Wi-Fi est une marque déposée de Wi-Fi Alliance Corporation.

GPSMAP* 1523xsv/1543xsv/1553xsv

M/N: A05068

Garmin Corporation
