Type de produit	Luminaire mural
Marque	Hunter
Modèle	Carrington Isle 13170
Dimensions (approx.)	Hauteur 25 cm, Largeur 25 cm, Profondeur 18 cm
Poids (approx.)	1,2 kg
Alimentation	220-240 V ~ 50/60 Hz
Puissance max. de l'ampoule	60 W (ampoule non incluse)
Culot d'ampoule	E27
Matériaux	Métal et verre
Couleur / Finition	Blanc ou noir selon variante
Fonctions principales	Éclairage d'accentuation mural
Type d'installation	Fixation murale sur boîte de jonction
Mode d'installation	Câblage direct (avec fil de terre)
Niveau de difficulté d'installation	Intermédiaire (nécessite des compétences en électricité)
Entretien et nettoyage	Essuyer avec un chiffon doux et sec ; ne pas utiliser de produits abrasifs
Sécurité	Couper le courant avant installation ; mise à la terre obligatoire
Pièces détachées et réparabilité	Pièces non spécifiées ; contacter le service client Hunter
Garantie	Consulter le vendeur ou la marque
Usage recommandé	Intérieur
Contenu de l'emballage	Luminaire, plaque de montage, vis, écrous, chevilles

FOIRE AUX QUESTIONS - Carrington Isle 13170 HUNTER

Comment installer le luminaire Carrington Isle 13170 ?

Coupez d'abord le courant au disjoncteur. Retirez l'ancien luminaire et fixez la plaque de montage. Raccordez les fils : noir au fil sous tension, blanc au neutre, et le fil de terre au vert ou cuivre. Fixez la plaque arrière avec les écrous borgnes, puis vissez la lampe en verre. Installez une ampoule (max 60 W) et testez.

Quel type d'ampoule utiliser ?

Utilisez une ampoule à culot E27 d'une puissance maximale de 60 W ou équivalent LED. L'ampoule n'est pas incluse.

Que faire si je n'ai pas de fil de terre dans la boîte de jonction ?

Ne continuez pas l'installation. Contactez un électricien qualifié pour installer une mise à la terre conforme. Ne jamais utiliser le luminaire sans mise à la terre.

Comment nettoyer le luminaire ?

Éteignez la lumière et attendez que l'ampoule refroidisse. Essuyez avec un chiffon doux en coton ou microfibre non pelucheux. N'utilisez jamais de produits nettoyants liquides ou abrasifs.

Le luminaire est compatible avec un variateur ?

La notice ne précise pas la compatibilité avec un variateur. Utilisez de préférence un interrupteur standard. Si vous souhaitez un variateur, vérifiez que l'ampoule est dimmable et consultez un électricien.

Puis-je installer ce luminaire dans une salle de bain ?

Ce luminaire est conçu pour un usage intérieur sec. Ne l'installez pas dans une zone humide ou à proximité d'une source d'eau.

Quelles sont les dimensions exactes du Carrington Isle 13170 ?

Les dimensions exactes ne sont pas fournies dans la notice. Comptez environ 25 cm de diamètre et 18 cm de profondeur.

Comment changer l'ampoule ?

Dévissez la bague (L) qui maintient la lampe en verre (K). Retirez délicatement le verre. Remplacez l'ampoule en respectant la puissance max. Remettez le verre et revissez la bague.

Que faire si la lumière ne s'allume pas après installation ?

Vérifiez que le courant est rétabli au disjoncteur. Assurez-vous que l'ampoule est bien vissée et fonctionnelle. Contrôlez le câblage : les connexions doivent être solides et sous les capuchons.

Où puis-je trouver le manuel d'utilisation complet ?

Le manuel est disponible en téléchargement gratuit sur notice-facile.com au format PDF. Vous pouvez également demander une traduction en indiquant votre langue et email.

MODE D'EMPLOI Carrington Isle 13170 HUNTER

Wire Strippers Cables Pince à dénuder

• Pour éteindre tout courant électrique, avant d'installer le luminaire, coupez le courant en éteignant les disjoncteurs de la boîte électrique associée à l'interrupteur mural.
• Le luminaire doit être mis à la terre. Si le II de terre du lieu d'installation n'est pas présent, ARRÉTER immédiatement l'installation et consulter un électricien qualité. • Tous les câblages doivent être conformes aux codes électriques nationaux et locaux en vigueur et à la norme ANSI-MTPA 70. Si vous n'avez pas l'habitude de faire ce câblage ou en cas de doute, adressez-vous à un électricien qualité.

LISEZ ET CONSERVEZ CES INSTRUCTIONS

Ces instructions sont fournies pour votre sécurité. Il est très important de les lire attentivement dans leur intégralité avant d'entreprendre l'installation du luminaire.

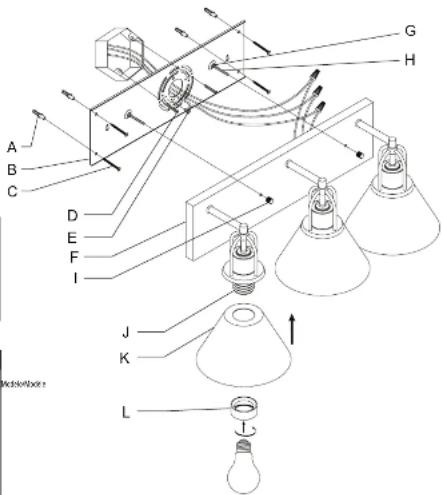

Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement l'ancien luminaire du mur, y compris l'ancien support de montage. Retirez de l'emballage le nouveau support de montage. Retirez les écrous borgnes (I) des vis de montage (H). Placez la cheville pour cloison sèche (A) à l'intérieur du trou dans le plafond. Placez la plaque de montage (B) sur la boîte de jonction de sorte que les vis de montage (H) et les écrous (G) dépassent du mur. Tirez les fils électriques à travers le centre de la plaque de montage (B), puis insérez la vis (C) à travers la plaque de montage (B) dans la cheville pour cloison sèche (A). Fixez la plaque de montage (B) à la boîte de jonction en serrant les vis (D).

Raccordement des FILS

Demandez à une personne de soutenir le poids du luminaire lorsque vous procédez au câblage. Reliez les fils du luminaire aux fils d'alimentation électrique de la boîte de jonction. Connectez le fil noir au fil noir (sous tension) ; le fil blanc au fil blanc (neutre) ; le fil de terre au fil de terre (vert ou cuivre). Torsadez l'extrémité des paires pour les connecter ensemble. Placez ensuite ces fils torsadés sous un capuchon de connexion. Veillez à ce que la torsion soit toujours dans la même direction. Enroulez le fil de terre de l'appareil autour de la vis de mise à la terre (E), puis serrez. S'il n'y a pas de fil de terre (vert ou cuivre) dans la boîte de jonction, adressez-vous à un électricien qualifié.

Fin de l'installation

Placez la plaque arrière (F) sur les vis de montage (H) de sorte que les filets dépassent à travers les trous à l'avant de la plaque. Vissez fermement les écrous borgnes (I) sur les vis de montage (H) jusqu'à ce que la plaque arrière (F) soit bien appuyée contre le mur. Fixez la lampe en verre (K) sur la douille (J) en vissant fermement la bague (L). Installez une ampoule (non incluse) conformément aux spécifications du luminaire. Ne pas dépasser la puissance recommandée. Allumez l'appareil et testez le luminaire. Votre installation est désormais terminée.

Conseils de nettoyage

Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoyage en profondeur. Lors d'un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon propre en coton ou en microfibre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.
