Type de produit	Éclairage mural LED
Marque	Dals
Modèle	LEDWALL001
Nombre de DEL	2
Flux lumineux total	600 lumens (2 x 300 lm)
Consommation électrique	7 W
Température de couleur	3000 K (blanc chaud)
Réglage de l'éclairage	Orientable vers le haut et/ou vers le bas (angle 92°)
Alimentation	Secteur (120 V, 60 Hz)
Gradation	Non gradable (l'utilisation d'un variateur annule la garantie)
Installation	Sur boîte électrique (non incluse), dimensions boîte : 3,61" x 3,61" x 1,59" (91,7 x 91,7 x 40,4 mm)
Garantie	5 ans (pièces et main-d'œuvre)
Certifications	Intertek
Contact SAV	Tél. : [phone], Email : [e-mail]
Site web	www.dalslighting.com

FOIRE AUX QUESTIONS - LEDWALL001 Dals

Comment installer le luminaire LEDWALL001 ?

L'installation doit être effectuée par un électricien qualifié conformément aux codes électriques locaux. Fixez la plaque ronde sur la boîte électrique, vissez la plaque carrée de 4 pouces, puis installez la plaque de fixation. Effectuez les connexions électriques (fil blanc avec blanc, noir avec noir, cuivre avec vert) à l'aide des raccords fournis. Enfin, vissez le luminaire sur la plaque carrée et glissez l'abat-jour.

Puis-je utiliser un variateur (gradateur) avec ce luminaire ?

Non, ce luminaire possède un transformateur LED non dimmable. L'utilisation d'un gradateur annule la garantie.

Quelle est la durée de la garantie ?

DALS offre une garantie de 5 ans à compter de la date d'achat, couvrant la réparation ou le remplacement des pièces défectueuses (boîtier, optiques, électronique).

Comment nettoyer l'éclairage mural ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer l'abat-jour et le corps du luminaire. N'utilisez pas de produits abrasifs ou de solvants.

Ce luminaire est-il adapté pour une utilisation en extérieur ?

Non, le LEDWALL001 est conçu pour une installation à l'intérieur. Il n'est pas prévu pour une utilisation en extérieur ou dans des endroits humides.

Quel type d'ampoule faut-il utiliser ?

Ce luminaire est équipé de LED intégrées non remplaçables. Aucune ampoule n'est nécessaire.

Puis-je remplacer les LED si elles grillent ?

Non, les LED sont intégrées et ne sont pas remplaçables individuellement. En cas de défaillance, contactez le service client pour une réparation ou un remplacement sous garantie.

Quelle est la consommation électrique du luminaire ?

La consommation totale est de 7 watts.

L'éclairage est-il orientable ?

Oui, le luminaire est ajustable vers le haut et/ou vers le bas avec un angle de 92° (de -46° à +46°).

Où puis-je trouver la notice complète en PDF ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com pour le modèle LEDWALL001 de Dals.

MODE D'EMPLOI LEDWALL001 Dals

Ces instructions se rapportent à un risque d'incendie, de chocs électriques ou de blessures corporelles.

L'installation doit être effectuée conformément aux codes électriques locaux,

L'installation devrait être effectuée par un électricien qualifié.

Non prévus pour être installés dans des plafonds, combiches extérieures, meubles-cuisine, vaisseliers ou armoires à trophées intégrés.

	per fixtureNombre de DEL par luminaire	fixtureNombre de lumen par luminaire	consumptionConsommation totale	colorCouleur de la lumière
LEDWALL001 :	2	2X 300lm	7W	3000°K
LEDWALL002 :	2	2X 300lm	7W	3000°K

Éclairage ajustable vers le haut et/ou vers le bas.

46° 0° 46° 92°

Warranty:

Garantie :

DALS offre une garantie de 5 ans à partir de la date de l'achat qui couvre la réparation ou le remplacement des pièces du boîtier, des pièces optiques et électroniques défectueuses.

Pour contacter le service à la clientèle de DALS, appelez au 1 877 430.

1818 ou envoyez un courriel à [e-mail].

ATTENTION - Ce luminaire possède un transformateur DEL non dimmable. Le fait d'utiliser un gradateur annule la garantie. - ATTENTION

Pour plus d'information sur les nouveaux produits, les spécifications techniques supplémentaires et les accessoires disponibles, visitez notre site web : www.dalslighting.com

Voir au verso pour plus d'instructions

Intertek

INS_LEDWALL00X_REV4 1 877 430 1818

1 Installer la boîte électrique (non incluse); dimensions : 3,61" x 3,61" x 1,59". Installer et dégainer le fil du secteur de 6 po. (15 cm) et dénuder les fils de 5/8 po. (1,6 cm).

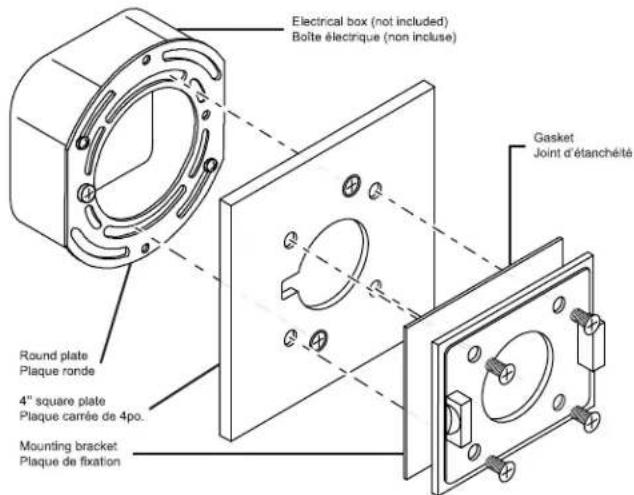

Electrical box (not included) Bolte électrique (non incluse) Gasket Joint d'étanchéité Round plate Plaque ronde 4" square plate Plaque carrée de 4po. Mounting bracket Plaque de fixation

Installer la plaque ronde sur la boîte électrique, ensuite visser la plaque carrée de 4 po. sur la plaque ronde, puis installer la plaque de fixation sur la plaque carrée de 4 po.

(N) Copper wire (N) Fil de cuivre (+) White wire (+) Fil blanc (-) Black wire (-) Fil noir

Faire les connexions dans le compartiment : utiliser les raccords de fils inclus pour jumeler le fil blanc du secteur avec le fil blanc du luminaire, pour jumeler le fil noir du secteur avec le fil noir du luminaire et pour jumeler le fil de cuivre du secteur et le fil vert du luminaire.

Rentrer tout le filage à l'intérieur de la boîte électrique puis visser le luminaire sur la plaque carrée à l'aide des 2 vis de pression.

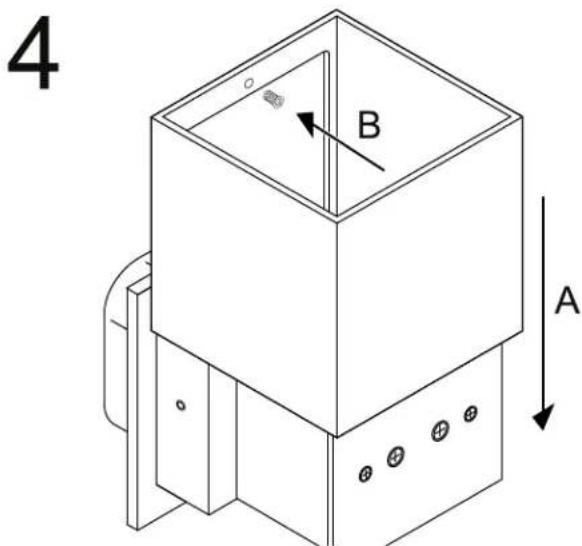

4 B A

Glisser l'abat-jour sur le luminaire puis ajuster les plaques pivotantes comme vous le souhaitez. Installez la vis de pression pour verrouiller l'abat-jour en place afin de prévenir le vol.
