MODE D'EMPLOI HL-4570CDWT BROTHER

Pour les utilisateurs malvoyants

Vous pouvez lire ce manuel avec un logiciel de lecture d'écran à synthèse vocale.

Avant de pouvoir utiliser l'appareil, vous devez d'abord configurer le matériel et installer le pilote.

Veuillez vous reporter au Guide d'installation rapide pour installer l'appareil. Vous pouvez consulter la copie papier qui se trouve dans le carton.

Veuillez lire ce Guide de l'utilisateur attentivement avant d'utiliser l'appareil.

Veuillez nous rendre visite à l'adresse http://solutions.brother.com/ pour le service après-vente, les derniers pilotes et utilitaires et les réponses aux questions fréquemment posées (FAQ) et aux questions techniques.

Remarque : Certains modèles ne sont pas disponibles dans tous les pays.

Symboles utilisés dans ce guide

Les symboles et conventions suivants ont été utilisés tout au long de cette documentation.

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures graves, voir mortelles. ATTENTION indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures légères à modérées. IMPORTANT indique une situation potentiellement dangereuse pouvant entraîner des accidents sources de -dommages- matériels uniquement ou d'une panne du produit. Les icônes de Haute température vous avertissent de ne pas toucher aux parties chaudes de l'appareil. Remarque

1 Méthodes d'impression 1

Vue avant et vue arrière 1

Papier et autres supports d'impression pris en charge 2

Papier et supports d'impression recommandés 2 Type et format de papier 2 Manipulation et utilisation de papier spécial 4 Zone non imprimable 8

Méthodes d'impression 9

Impression sur du papier ordinaire 9 Impression sur des enveloppes et du papier épais 15

Impression duplex. 19

Règles à suivre pour l'impression recto-verso 19 Impression recto-verso automatique (HL-4150CDN/HL-4570CDW(T) uniquement) 19 Impression duplex manuelle 21

Impression de données à partir d'un module mémoire flash USB avec l'impression directe 23

Formats de fichiers pris en charge 23 Paramètres par défaut d'impression directe 23 Création d'un fichier PRN ou PostScript® 3™ uniquement pour l'impression directe. 24 Impression directe de données à partir d'un module mémoire flash USB. 25

2 Pilotes et logiciel 28

Pilote d'imprimante 28

Fonctions du pilote d'imprimante (pour Windows®) 30 Utilisation du pilote d'imprimante BR-Script3 (émulation du langage PostScript® 3™ pour Windows®) 44 Fonctions du pilote d'imprimante (pour Macintosh). 51

Désinstallation du pilote d'imprimante 63

Pilote d'imprimante pour Windows 63 Pilote d'imprimante pour Macintosh 63

Logiciel 64

Logiciels pour réseau 64

3 Panneau de commande 65

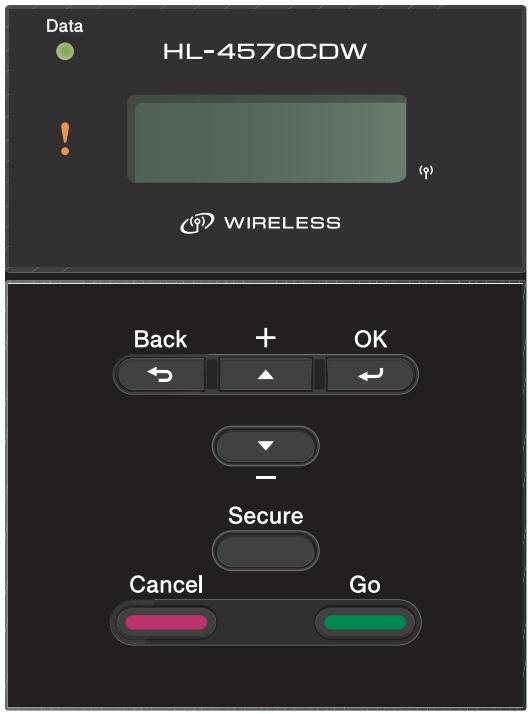

Panneau de commande 65

Touches 66

Go 66 Cancel 67 Secure 67

Touches + et - 67

Back. 67 OK 68

Témoins lumineux. 69 Écran à cristaux liquides 70 Retrouéclairage 70 Messages affichés 70 Réimpression de documents 71 Impression en mode sécurisé 72 Tableau des menus 74 Paramètres par défaut 87 Calibration couleur 88 Alignement automatique 88 Alignement manuel. 89 Fréquence 89

4 Option 90

Bac inférieur (LT-300CL) 90 SO-DIMM 91 Types de SO-DIMM 91 Installation de mémoire supplémentaire 92

5 Entretien périodique 94

Remplacement des consommables 94

Avant de remplacer les consommables 99 Cartouche de toner 102 Tambour 107 Unité courroie 112 Bac de toner usage 116

Nettoyage 121

Nettoyage de l'extérieur de l'appareil 121 Nettoyage de l'intérieur de l'appareil 123 Nettoyage des fils corona 127 Nettoyage de l'ensemble tambour 130 Nettoyage du rouleau d'entraînement du papier 137

Transport de l'appareil 138

6 Dépistage des pannes 146

Identification du problème 146 Messages affichés 147 Gestion du papier 151 Les bourrages papier et comment les éliminer 152 Bourrage bac MU (bourrage papier à l'intérieur du bac MU) 153 Bourrage dans bac 1/Bourrage dans bac 2 (bourrage papier à l'intérieur du bac à papier)............153 Bourrage dans duplex (bourrage papier sous le bac à papier standard (bac 1) ou dans l'unité de fusion) 156 Bourrage arrière (bourrage papier derrière le capot arrière) 159 Bourrage interne (bourrage à l'intérieur de l'appareil) 162

Amélioration de la qualité d'impression 166 Résolution des problèmes d'impression 173 Problèmes liés au réseau 173 Autres problèmes 174 Pour les utilisateurs de Macintosh avec l'interface USB 174 BR-Script 3 174

Annexe 175

Caractéristiques techniques de l'appareil 175

Moteur 175 Contrôleur 177 Logiciel 178 Fonction d'impression directe 178 Panneau de commande 179 Gestion du papier 179 Specifications du support 180 Fournitures 181 Dimensions / poids 181 Autre 182 Configuration requise 183 Informations importantes pour désir votre papier 184

Jeux de caractères et de symboles 187

Comment utiliser Gestion Web (navigateur Web) 187 Liste des jeux de symboles et de caractères 188

Aide-mémoire des commandes de contrôle des codes à barres 189

Impression de codes à barre ou de caractères élargis 189

Nexe (europe et autres pays) 197

Numéros Brother 197

Nexe (états-unis et canada) 198

Numéros Brother 198

Vue avant et vue arrêtée

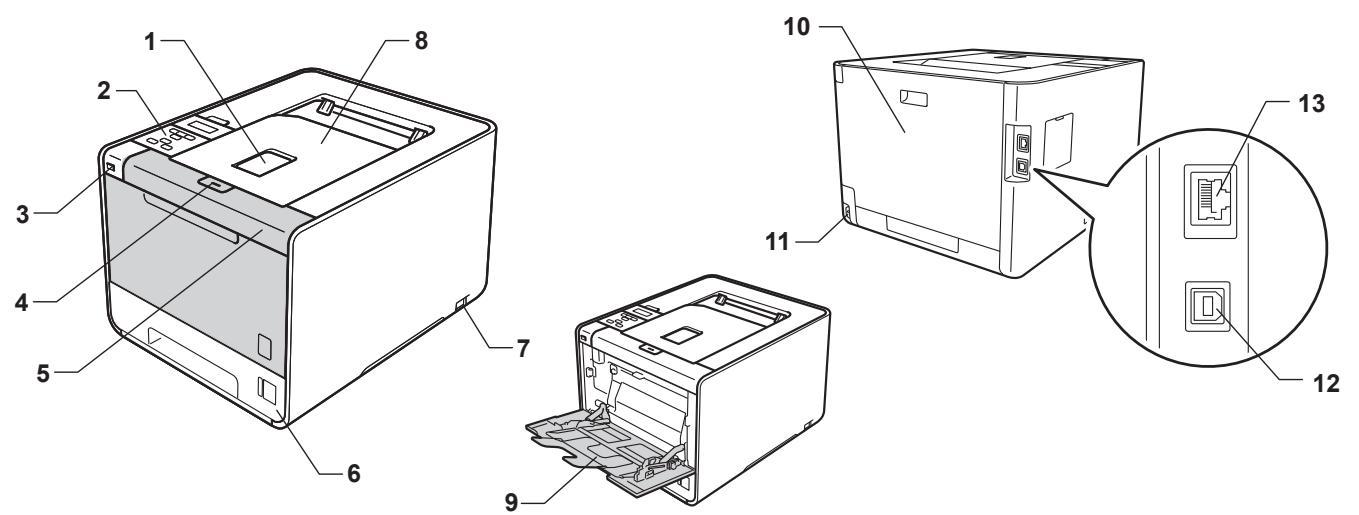

1 Rabat de support du plateau d’éjection face imprimée dessous (rabat de support) 2 Panneau de commande avec un écran à cristaux liquides (LCD) inclinable 3 Interface d’impression directe USB 4 Bouton de déblocage du capot avant 5 Capot avant 6 Bac à papier 7 Interrupteur d’alimentation 8 Plateau d’éjection face imprimée dessous 9 Bac multi-usage (Bac MU) 10 Capot arrière (bac de sortie face imprimée dessus lorsqu’il est ouvert) 11 Connecteur de l’alimentation 12 Connecteur USB 13 Port 10BASE-T/100BASE-TX

Papier et autres supports d'impression pris en charge

La qualité d'impression peut varier selon le type de papier utilisé.

Vous pouvez utiliser les types de support suivants : papier mince, papier ordinaire, papier épais, papier de qualité supérieure, papier recyclé, papier glacé, étiquettes ou enveloppes.

Pour obtenir des résultats optimaux, suivez les instructions ci-dessous:

• NE CHARGEZ PAS différents types de papiers simultanément dans le bac pour ne pas provoquer des bourrages ou des problèmes d'alimentation. Pour une impression correcte, vous devez impérativement sélectionner dans votre application le format de papier correspondant au format du papier placé dans le bac. Évitez de toucher la surface de papier imprimée juste après l'impression. Avant d'acheter d'importantes quantités de papier, il est conseillé de procéder à des essais pour vérifier qu'il convient.

Papier et supports d'impression recommandés

	Europe	Etats-Unis
Papier ordinaire	Xerox Premier TCF 80 g/m2Xerox Business 80 g/m2	Xerox 4200 20 lbHammermill Laser Print 24 lb (90 g/m2)
Papier recyclé	Xerox Recycled Supreme 80 g/m2	(aucune marque spécifique recommmandée)
Etiquettes	Etiquettes laser Avery L7163	Etiquettes laser blanches Avery #5160
Enveloppe	Série Antalis River (DL)	(aucune marque spécifique recommmandée)
Papier glacé	International Paper Rey Color Laser Gloss 140 g/m2 A4	Office Depot Brand Glossy Laser Presentation Paper 65 lb

Type et format de papier

L'appareil charge le papier depuis les bacs à papier installés.

Les noms des bacs utilisés dans le pilote d'imprimante et dans ce guide sont les suivants :

Bac à papier	Bac 1
Bac inférieur en option (standard pour le HL-4570CDWT)	Bac 2
Bac multi-usage	Bac MU
Unité duplex pour l'impression recto- verso automatique (HL-4150CDN/HL-4570CDW(T) uniquement)	DX

Quand vous consultez cette page, vous pouvez passer directement à la page traitant de chaque méthode d'impression en cliquant sur ① dans le tableau.

Type de support	Bac 1	Bac 2	Bac MU	DX	Type de support à Sélectionner dans le pilote d'imprimante
Papier ordinaire75 g/m2à 105 g/m2(20 à 28 lb)	①	①	①	①	Papier ordinaire
Papier recyclé	①	①	①	①	Papier recyclé
Papier fortPapier grecu - 60 g/m2à163 g/m2(16 à 43 lb)			①60 g/m2à163 g/m2(16 à 43 lb)		Papier fort
Papier fin60 g/m2à 75 g/m2(16 à 20 lb)	①	①	①	①	Papier fin
Papier épais105 g/m2à 163 g/m2(28 à 43 lb)			①		Papier épais ou Papier plus épais
Etiquettes			①A4 ouLetter		Etiquette
Enveloppes			①		EnveloppesEnv. finesEnv. épaisses
Papier glacé			①	①	Papier glacé

	Bac 1	Bac 2	Bac MU	DX
Format du papier	A4, Letter, Legal, B5 (ISO/JIS), Executive, A5, A5 (bord long), A6, B6 (ISO), Folio	A4, Letter, Legal, B5 (ISO/JIS), Executive, A5, B6 (ISO), Folio	Largeur : 69,8 à 216 mm (2,75 à 8,5 po.)Longueur : 116 à 406,4 mm (4,57 à 16 po.)	A4
Nombre de feuilles (80 g/m2/ 20 lb)	250 feuilles	500 feuilles	50 feuilles

Spécifications du papier recommandé

Les spécifications de papier suivantes sont adaptées à cet appareil.

Grammage	75-90 g/m2(20-24 lb)
Epaisseur	80-110 μm
Rugosité	Plus de 20 secondes
Rigidité	90-150 cm3/100
Sens des fibres	Sens machine
Résistivité du volume	10e9-10e11 ohms
Résistivité de la surface	10e9-10e12 ohms-cm
Charge	CaCO3(neutre)
Teneur en cendres	Inférieure à 23 wt%
Luminosite	Supérieure à 80 %
Opacité	Supérieure à 85 %

Utilisez du papier concu spécifquement pour la copie sur papier ordinaire. ■ Utilisez du papier d'un grammae compris entre 75 et 90g / m² (20 à 24 lb). ■ Utilisez du papier sens machine au pH neutre doté d'un taux d'humidité de 5 % environ. Cet apparéil permet d'utiliser du papier recyclé conforme aux spécifications DIN 19309.

(Pour vous aider à choisir le papier à utiliser avec cet appareil, voir Informations importantes pour désirer toute papier à la page 184.)

Manipulation et utilisation de papier spécial

L'appareil est conçu pour prendre en charge la plupart des types de papier de xérographie et de qualité supérieure. Certaines variables de papier peuvent, toutefois, avoir une incidence sur la qualité de l'impression ou la fiabilité en termes de manipulation. Avant d'acheter du papier, procédez toujours à quelques essais avec des échantillons pour vous assurer que les performances vous convennent. Conservez le papier dans son emballage d'origine en veillant à ce que ce dernier soit bien fermé. Conservez le papier à plat, à l'abri de l'humidité, de la lumière directe du soleil et de la chaleur.

Voici quelques consignes importantes à respecter lors du choix du papier :

N'UTILISEZ PAS du papier pour impression à jet d'encre qui risquerait de générer des bourrages ou d'endommager votre appareil. Le papier préimprimé doit utiliser une encre qui supporte la température du processus de fixation de l'appareil (200 degrés centigrades/392 degrés Fahrenheit). Si vous utilisez du papier fort, du papier granulé ou du papier froissé ou plié, la qualité de l'impression risque d'être dégradée. ■ Si vous utilisez du papier glacé, ne chargez qu'une feuille à la fois dans le bac MU afin d'éviter tout bourrage de papier.

Important

Il est possible que certains types de papier n'offrent pas d'excellentes performances, voire qu'ils endommagent l'appareil.

N'UTILISEZ PAS du papier : hautement texturé, extrêmement lisse ou brillant, recourbé ou voilé

• hautement texturé extrêmement lisse ou brillant recourbé ou voilé

1 Une ondulation de 2 mm (0,08 po.) ou davantage peut provoquer des bourrages.

• couché ou revêtu d'une finition chimique
• abîmé, froissé ou plié
• dont le grammage est supérieur aux spécifications indiquées dans ce guide
• ayant des onglets ou des agrafes
• avec des en-têtes à base de colorants basse température ou thermogravés
• en plusieurs parties ou autocopiant
• dédié à l'impression jet d'encre

L'utilisation de tout type de papier listé ci-dessus est susceptible d'endommager voire l'appareil. Ce type de dommage n'est pas couvert par la garantie Brother ni par quelconque contrat d'entretien.

Enveloppes

La plupart des enveloppes destinées aux imprimantes laser conviennent à votre appareil. Toutefois, certaines enveloppes risquent de générer des problèmes d'alimentation et d'impression du fait de leur fabrication. Une enveloppe adaptée doit avoir des bords bien droits, des plis bien marqués et le bord d'attaque ne doit pas faire plus de deux épaisseurs de papier. L'enveloppe doit être bien à plat, ne pas faire de poche et être solide. Procurez-vous des enveloppes de qualité auprès d'un fournisseur sachant que les enveloppes seront utilisées avec un appareil laser.

Il est recommandé d'effectuer une impression de test sur une enveloppe pour déterminer si vous obtenez les résultats escomptés.

N'utilisez PAS d'enveloppes :

endommagées, gondolées, froissées, de forme irrégulière ou très brillantes ou texturées - dotées de clips, d'agrafes, de pressions, de liens, de bandes de scellage auto-adhésives, de fenêtres transparentes, d'orifices, de découvertes ou de perforations - gonflantes dont les pris ne sont pas bien marqués, gaufrées (avec un graphisme en relief) ou préimprimées à l'intérieur - qui sont déjà passées dans une imprimante laser/DEL - qui ne peuvent pas etre empilées uniformément - faites de papier dont le grammaiodepasse les specifications de papier de l'appareil - dont les bords ne sont pas droits ou parfaitement uniformes - dont la surface comporte une bande adhésive comme illustré ci-dessous

• avec deux volets comme illustré ci-dessous

• avec des volets de fermeture non pliés à l'achat
• avec des volets de fermeture comme illustré ci-dessous

• dont chaque côté est plié comme illustré ci-dessous

L'utilisation de tout type d'enveloppe listée ci-dessus est susceptible d'endommager voire l'appareil. Il se peut que ce type de dommage ne soit pas couvert par la garantie Brother ni par quelconque contrat d'entretien.

Étiquettes

L'appareil imprime sur la plupart des types d'étiquettes compatibles avec un appareil laser. L'adhésif des étiquettes doit être à base d'acrylique, ce matériel étant plus stable lorsqu'il est soumis aux températures élevées de l'unité de fusion. Les adhésifs ne doivent pas entrainer en contact avec les pièces de l'appareil, car l'étiquette pourrait rester collée au module tambour ou aux rouleaux et provoquer des bourrages et des problèmes de qualité d'impression. Aucun adhésif ne doit être exposé entre les étiquettes. Les étiquettes doivent être agencées de manière à couvrir toute la longueur et toute la largeur de la feuille. Si les étiquettes sont espacées entre elles, elles pourraient se décoller, engendrant ainsi de sérieux bourrages ou problèmes d'impression.

Toutes les étiquettes utilisées dans cet appareil doivent pouvoir supporter une température de 200 degrés centigrade (392 degrés Fahrenheit) pendant 0,1 seconde.

Types d'étiquettes à ne pas utiliser

N'utilisez pas d'étiquettes abimées, gondolées, froissées ou de forme inhabituelle.

Important

• Evitez d'introduire les étiquettes en exposant le support des étiquettes afin de ne pas endommager l'appareil.
• Le grammage des planches d'étiquettes autocollantes ne doit pas excéder les spécifications requises mentionnées dans ce Guide de l'utilisateur. Les étiquettes dont le grammage est supérieur aux spécifications peuvent ne pas être alimentées correctement ou endommager suiveiel.
• Ne réutilisez PAS et n'insérez PAS des étiquettes déjà utilisées ou des feuilles d'étiquettes incomplètes.

Zone non imprimable

Le tableau ci-dessous indique la zone de papier non imprimable :

Remarque

La zone non imprimable peut varier en fonction du format de papier et du pilote d'imprimante que vous utilisez. La zone non imprimable indiquée ci-dessous correspond à celle du format A4 / Letter.

Paysage

	Pilote d'imprimante Windows® et pilote d'imprimante Macintosh Pilote d'imprimante BRScript pour Windows® et Macintosh
1	4,23 mm (0,16 po.)
2	4,23 mm (0,16 po.)
3	4,23 mm (0,16 po.)
4	4,23 mm (0,16 po.)

Impression sur du papier ordinaire

Impression sur du papier ordinaire à partir du bac 1 ou du bac 2

(Pour le format de papier recommandé, voir Type et format de papier à la page 2.)

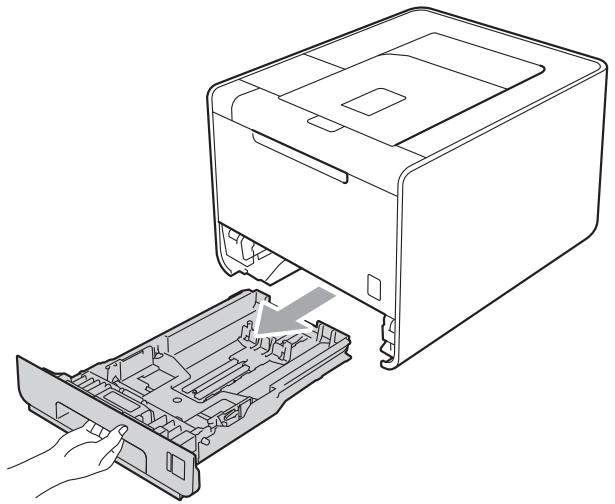

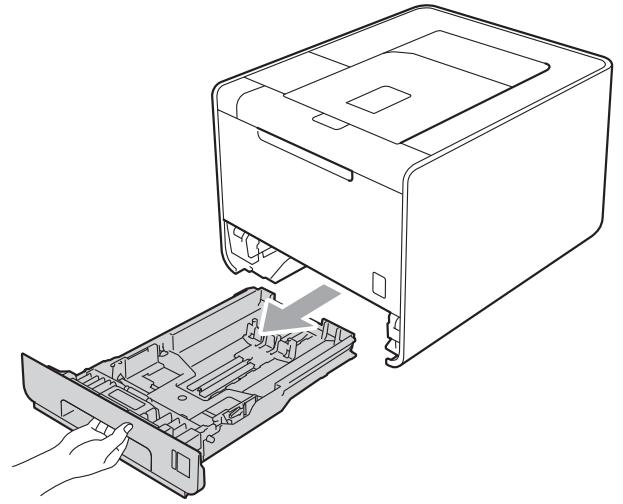

Tirez complètement le bac à papier pour le sortir de l'appareil.

Avertissement

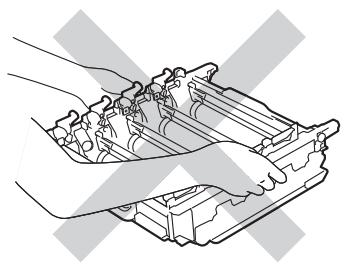

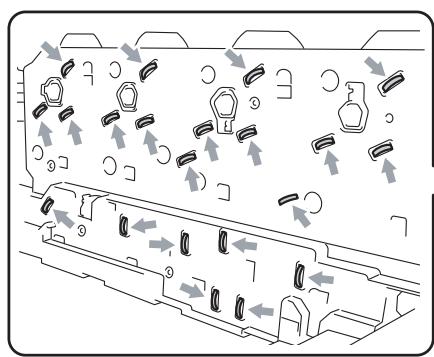

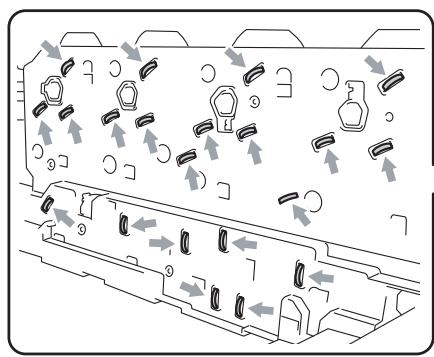

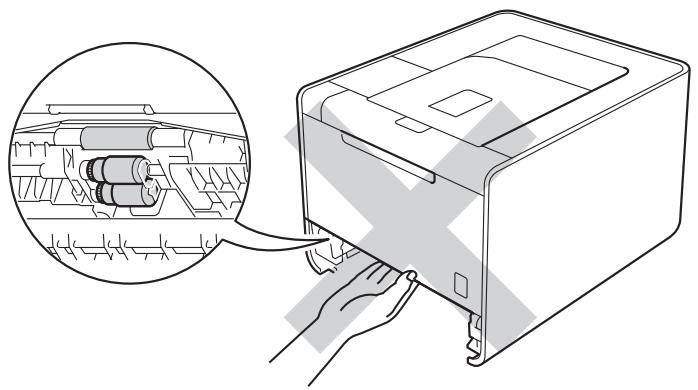

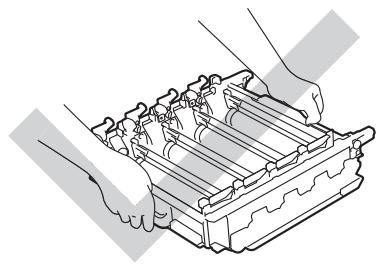

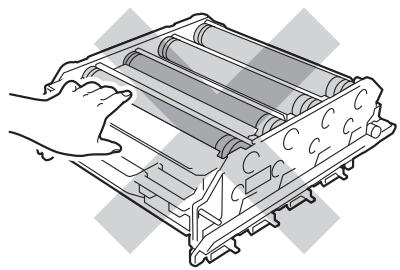

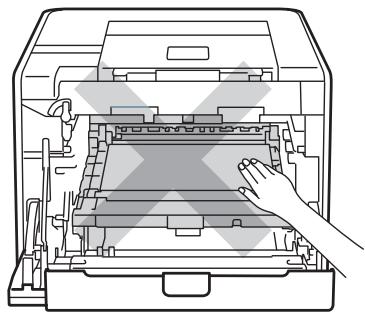

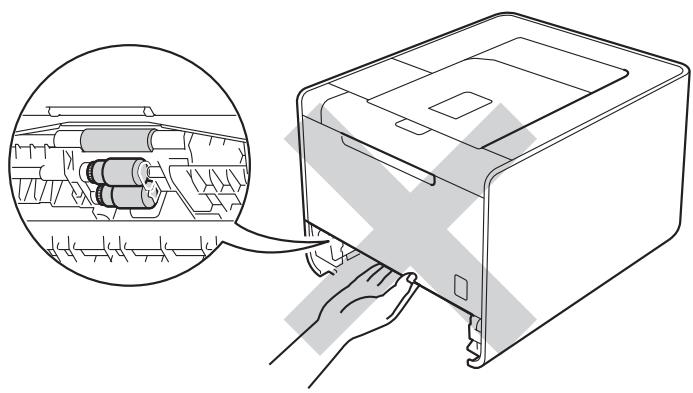

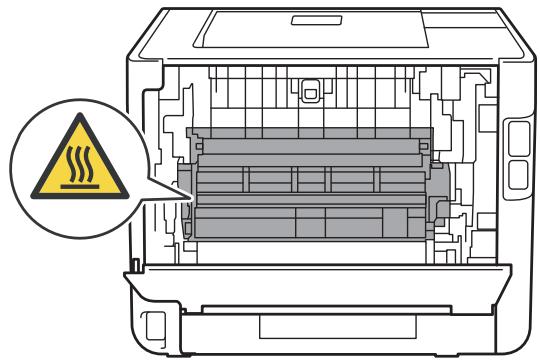

NE TOUCHEZ PAS aux parties indiquées en gris sur l'illustration. Ces rouleaux peuvent tourner à grande vitesse.

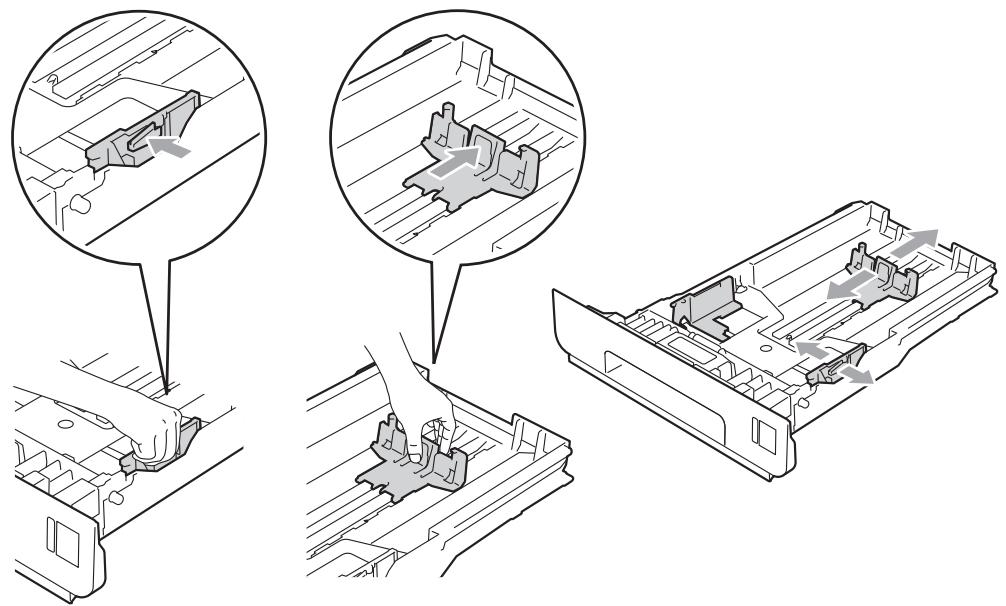

Tout en appuyant sur le levier vert de déblocage du guide-papier, faites glisser ce dernier pour l'ajuster à la taille du papier. Veillez à ce que les guides soient fermement placés dans leur logement.

Chargez du papier dans le bac et vérifiez les points suivants :

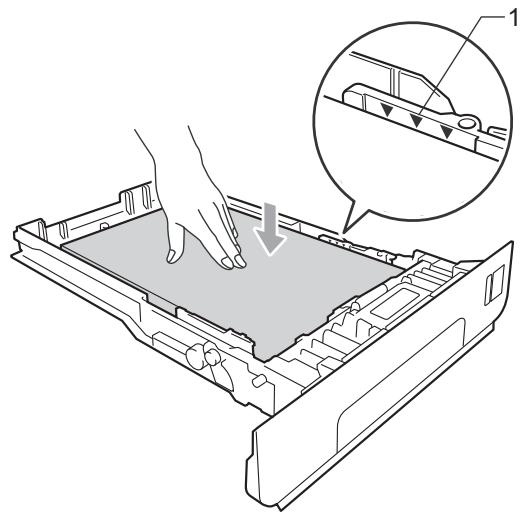

Le papier ne dépasse pas le repère de hauteur maximale (1).

Une surcharge du bac à papier risquerait de provoquer des bourrages.

La face à imprimer doit être tournée vers le bas. ■ Les guide-papier doivent entrer en contact avec les bords du papier pour que ce dernier soit entraîné correctement.

4 Remettez le bac à papier convenablement dans l'appareil. Vérifiez qu'il est inséré à fond dans l'appareil.

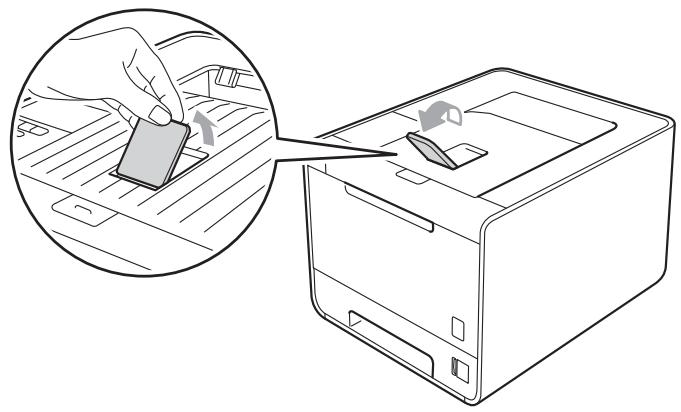

5 Soulevez le rabat de support pour éviter que le papier ne tombe du plateau d’éjection face imprimée vers le bas ou enlevez chaque page dès qu’elle sort de l’appareil.

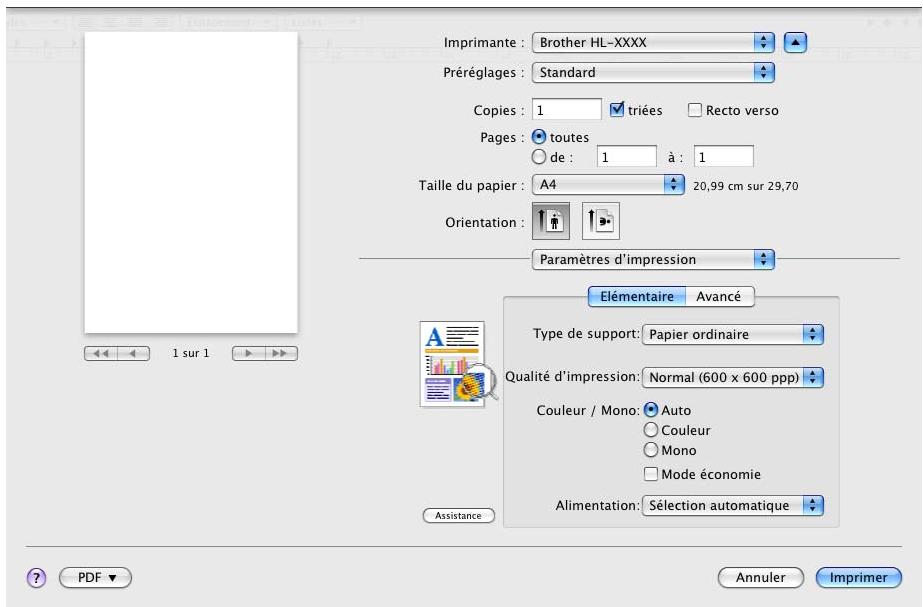

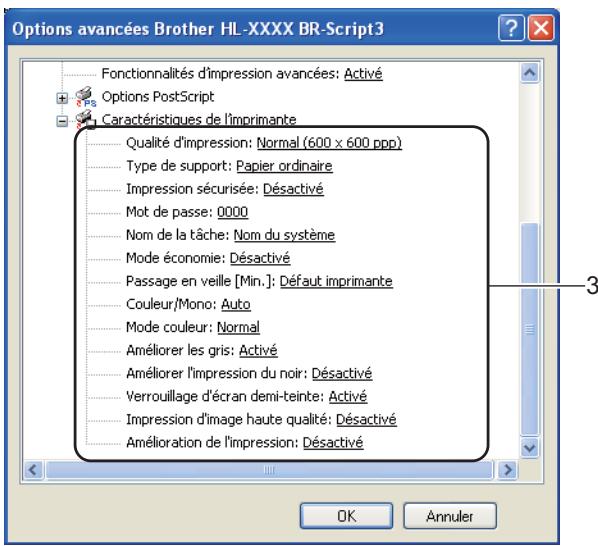

6 Choisissez les paramètres suivants dans les différents menus déroulants du pilote d'imprimante.

Format papier

Letter

Legal

Folio

Executive

JIS B5

A5 Bord long

(bac 1 uniquement)

(bac 1 uniquement)

Pour connaître les formats de papier compatibles, voir Type et format de papier à la page 2.

Type de support

Papier ordinaire

Papier fin

Papier recyclé

Alimentation

Bac1

Bac2

(s'il est disponible)

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

7 Envoyez les données d'impression à l'appareil.

Impression sur du papier ordinaire, du papier de qualité supérieure, des étiquettes ou du papier glacé depuis le bac MU

(Pour le format de papier recommandé, voir Type et format de papier à la page 2.)

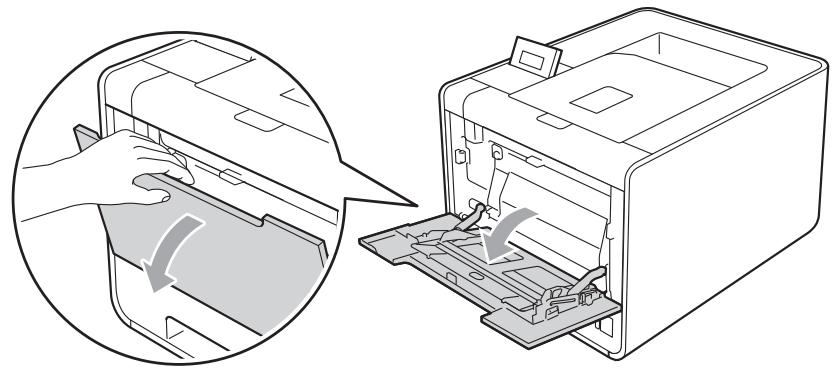

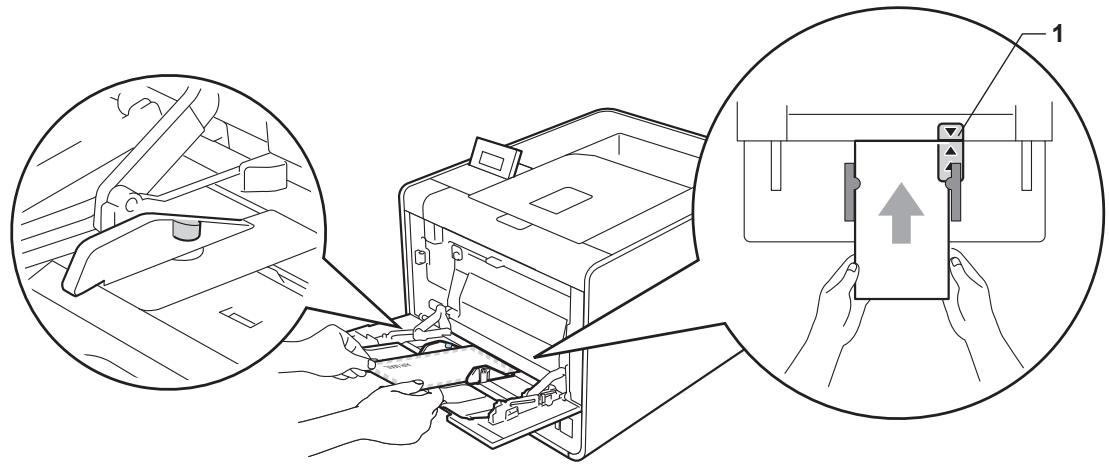

Ouvrez le bac MU et abaissez-le délicatement.

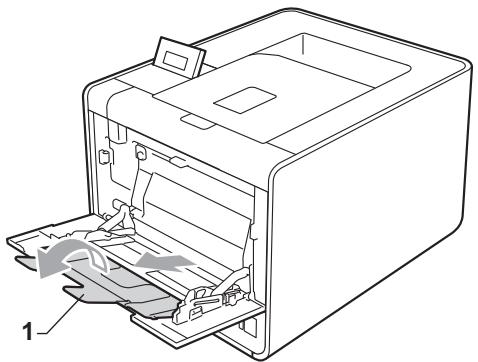

Déployez le support MU et dépliez le rabat (1).

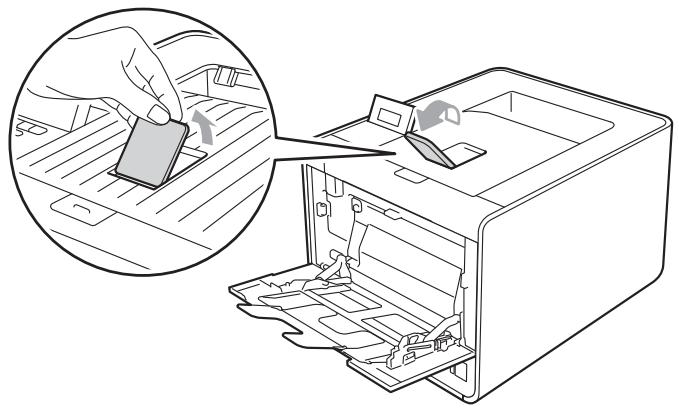

3 Soulevez le rabat de support pour éviter que le papier ne tombe du plateau d’éjection face imprimée vers le bas ou enlevez chaque page dès qu’elle sort de l’appareil.

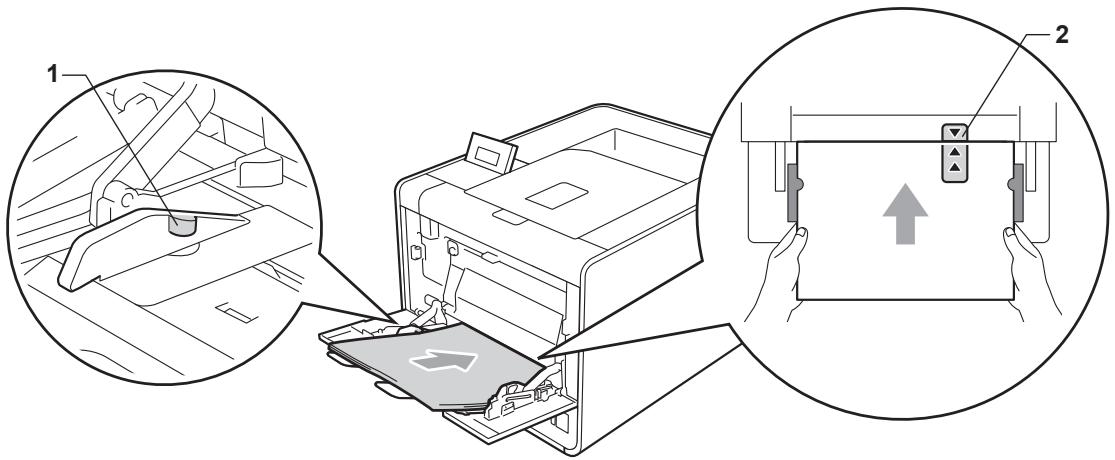

Chargez du papier dans le bac MU et vérifiez les points suivants :

Le papier ne dépasse pas le repère de hauteur maximale (1). Le bord du papier se trouve sous les flèches (2). La face à imprimer doit être tournée vers le haut, avec le bord d'attaque (le haut) inséré en premier.

Remarque

Si vous utilisez du papier glacé, ne chargez qu'une feuille à la fois dans le bac MU afin d'éviter tout bourrage de papier.

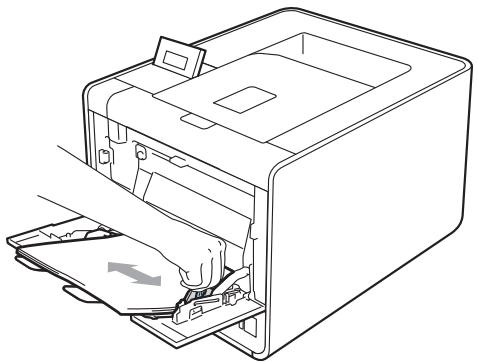

Tout en appuyant sur le levier de déblocage du guide-papier, faites glisser ce dernier pour l'ajuster au format du papier.

Choisissez les paramètres suivants dans les différents menus déroulants du pilote d'imprimante.

Format papier

A4	Letter	Legal	Executive	A5
A5 Bord long	A6	B5	B6	3 x 5
JIS B5	Folio	Format de papier personnalisé1

Vous pouvez définir votre format de papier original en choisissant Défini par l'utilisateur... dans le pilote d'imprimante Windows, Dimension de papier personnalisée PostScript dans le pilote d'imprimante BR-Script pour Windows ou Taille de papier personnalisée dans les pilotes d'imprimante Macintosh.

Pour connaître les formats de papier compatibles, voir Type et format de papier à la page 2 et Format du papier à la page 186.

Type de support

Papier ordinaire	Papier fin	Papier recyclé	Papier fort	Etiquette
Papier glacé

Alimentation

Bac MU

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

Envoyez les données d'impression à l'appareil.

Impression sur des enveloppes et du papier épais

(Pour le format de papier recommandé, voir Type et format de papier à la page 2.)

Ouvrez le bac MU et abaissez-le délicatement.

Déployez le support MU et dépliez le rabat (1).

3 Soulevez le rabat de support pour éviter que les enveloppes ou les feuilles de papier épais ne tombent du bac de sortie face imprimée dessous. Si le rabat du support est fermé, il est conseillé de retirer chaque enveloppe lorsqu’elle son impression est terminée.

4 Insérez jusqu'à 3 enveloppes et jusqu'à 25 feuilles de papier épaisses (papier de 163g/m²/43 lb) dans le bac MU. Un bourrage risque de se produire si vous ajoutez des enveloppes ou du papier supplémentaires. Vérifiez les points suivants :

Le dessus du bord de l'enveloppe se trouve sous les flèches (1). La face à imprimer doit être tournée vers le haut.

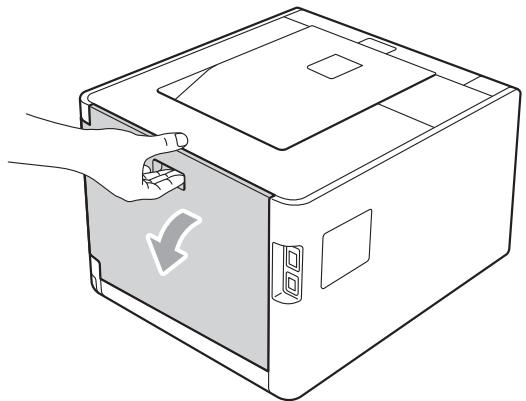

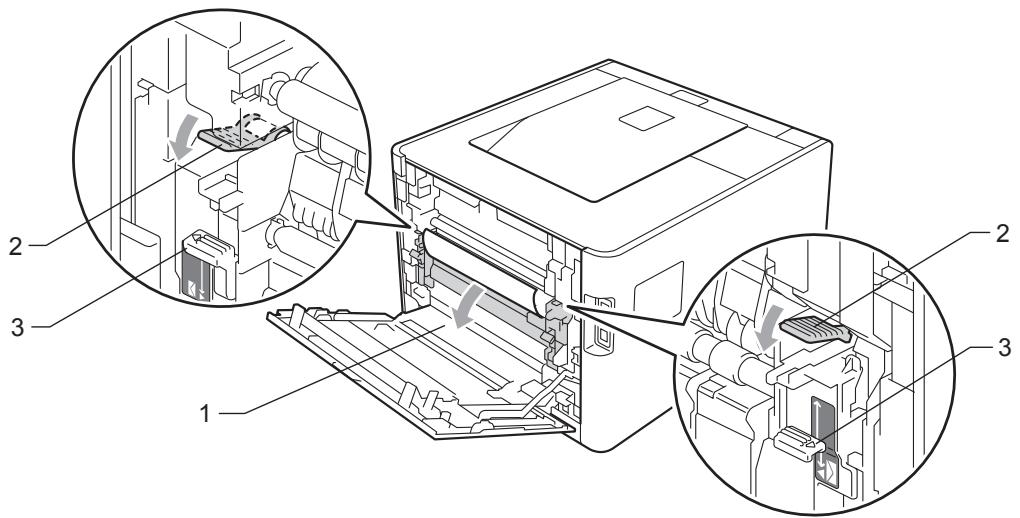

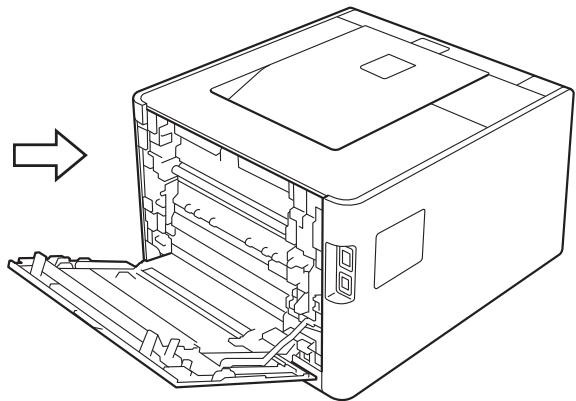

Ouvrez le capot arrière (bac de sortie, face imprimée dessus).

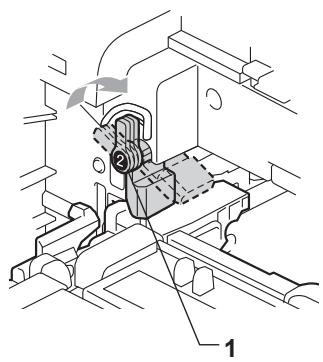

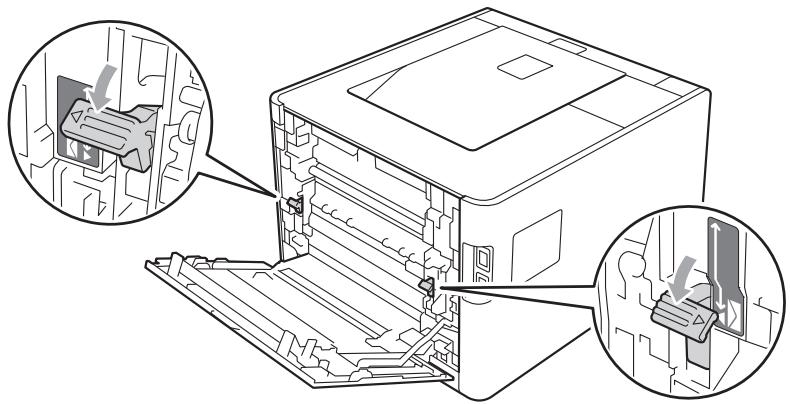

6 Abaissez les deux leviers gris, celui du côté droit et celui du côté gauche, en les tirant vers la position de l'enveloppe comme indiqué sur le schéma ci-dessous.

Refermez le capot. 8 Choisissez les paramètres suivants dans les différents menus déroulants du pilote d'imprimante.

Format papier

Com-10	DL	C5	Monarch	DL Bord long
Format de papier personnelisé1
<Pour l'impression sur du papier écais>
A4	Letter	Legal	Executive	A5
A5 Bord long	A6	B5	B6	3 x 5
JIS B5	Folio	Format de papier personnelisé1

1 Vous pouvez définir votre format de papier original en choisissant Défini par l'utilisateur... dans le pilote d'imprimante Windows, Dimension de papier personnalisée PostScript dans le pilote d'imprimante BR-Script pour Windows ou Taille de papier personnalisée dans les pilotes d'imprimante Macintosh. Pour connaître les formats de papier compatibles, voir Type et format de papier à la page 2 et Format du papier à la page 186.

Type de support

Enveloppes	Env. fines	Env. épaisses
<Pour l'impression sur du papier écais>

Papier épais Papier plus épais

Alimentation

Bac MU

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

Remarque

• Lorsque vous utilisez le format Enveloppe n° 10, sélectionnez Format papier comme COM-10.
• Pour les autres enveloppes qui ne sont pas listées dans le pilote d'imprimante, comme Enveloppe n° 9 ou Enveloppe C6, CHOISISEZ DÉFINI par l'utilisateur... (pour le pilote d'imprimante Windows®, Dimension de papier personnalisée Postscript (pour le pilote d'imprimante BR-Script pour Windows®) ou Taille de papier personnalisée (pour le pilote d'imprimante Macintosh). Pour en savoir plus sur la définition de la taille des enveloppes, voir Format du papier à la page 186.

9 Envoyez les données d'impression à l'appareil. 10 Une fois l'impression terminée, ouvrez le capot, arrêtez et remettez les deux leviers gris dans leur position initiale.

Remarque

• Retirez chaque enveloppe dès qu'elle est imprimée. L'empilage des enveloppes risque de les faire gondoler ou de provoquer des bourrages.
• Si les enveloppes ou le papier écais se tachent pendant l'impression, définissez Type de support sur Env. écais ou Papier plus écais pour augmenter la température de fixation.
• Si les enveloppes sont plissées à l'issue du tirage, voir Amélioration de la qualité d'impression à la page 166.
• Si vous papier écra ondule lors de l'impression, insérez une feuille à la fois dans le bac MU et ouvrez le capot arrêté (bac de sortie arrêté) pour permettre aux pages imprimées de sortir par le bac de sortie arrêté.
• (Pour les utilisateurs Windows®) Si une enveloppe à double rabat au format DL est plissée à l'issue du tirage, choisissez DL Bord long dans le paramètre Format papier de l'onglet Élémentaire. Mettez une nouvelle enveloppe DL à double rabat dans le bac MU en insérant le bord long de l'enveloppe en premier puis retentez l'impression.
• Les pliures d'enveloppe scellées par le fabricant doivent être collées correctement. Tous les bords de l'enveloppe doivent être correctement pliés, sans faux plis ni parties froissées.

Impression duplex

Les pilotes d'imprimante fournis pour Windows® 2000 ou version ultérieure et Mac OS X 10.4.11 ou version ultérieure gèrent tous l'impression recto-verso. Pour en savoir plus sur la sélection des paramètres, veuillez consulter la rubrique d'Aide correspondante dans le pilote d'imprimante.

Règles à suivre pour l'impression recto-verso

Si le papier est trop fin, il risque de se froisser. ■ Si le papier est gondolé, aplatissez-le et remettez-le dans le bac à papier. Si le papier gondole encore, remplacez-le. Si le papier ne s’almente pas correctement, il gondole peut-être. Retirez le papier et aplatissez-le. Si le papier gondole encore, remplacez-le. Lorsque vous utilisez le mode d'impression recto verso manuel, des bourages sont possibles et la qualité d'impression peut être mauvaise. (En cas de bourage, consultez la rubrique Les bourages papier et comment les éliminer à la page 152. Si vous avez un problème de qualité d'impression, consultez la rubrique Amélioration de la qualité d'impression à la page 166).

Remarque

Vérifiez que le bac à papier est inséré à fond dans l'appareil.

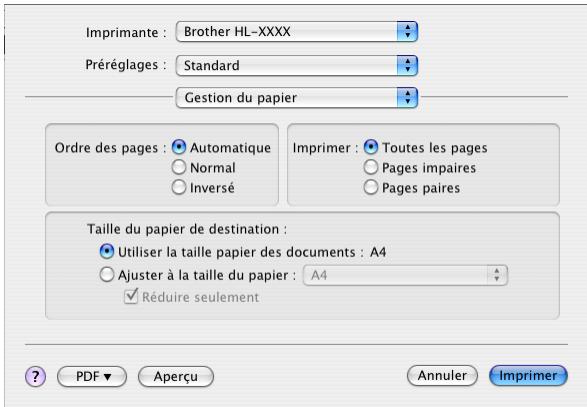

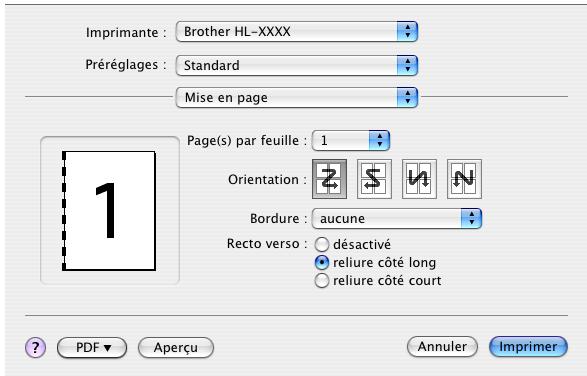

Si vous utilisez le pilote d'imprimante Macintosh, consultez la rubrique Impression recto-verse automatique (HL-4150CDN/HL-4570CDW(T) uniquement) à la page 60.

Impression recto-verso automatique avec le pilote d'imprimante windows®

Choisissez les paramètres suivants dans les différents menus du pilote d'imprimante.

Format papier

Type de support

Papier ordinaire

Papier recyclé

Papier fin

Papier glacé

(bac MU

uniquement)

Alimentation

Bac1

Bac MU

Bac 2 (si disponible)

• Recto-verso / Livret

Recto- verso

Type de recto-verso dans Paramètres recto verso

Vous disposez de quatre options correspondant à chaque orientation. (Voir Duplex / Livret à la page 34.)

Marge de reliure dans Paramètres recto verso

Vous pouvez spécifier le décalage de reliure. (Voir Duplex / Livret à la page 34.)

Remarque

• Vous devez utiliser du papier ordinaire, du papier recyclé, du papier fin ou du papier glacé. N'utilisez pas du papier fort.
• Si vous utilisez du papier glacé, ne chargez qu'une feuille à la fois dans le bac MU afin d'éviter tout bouchon de papier.

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

2 Envoyez les données d'impression à l'appareil. L'appareil imprimera automatiquement en mode recto-verso.

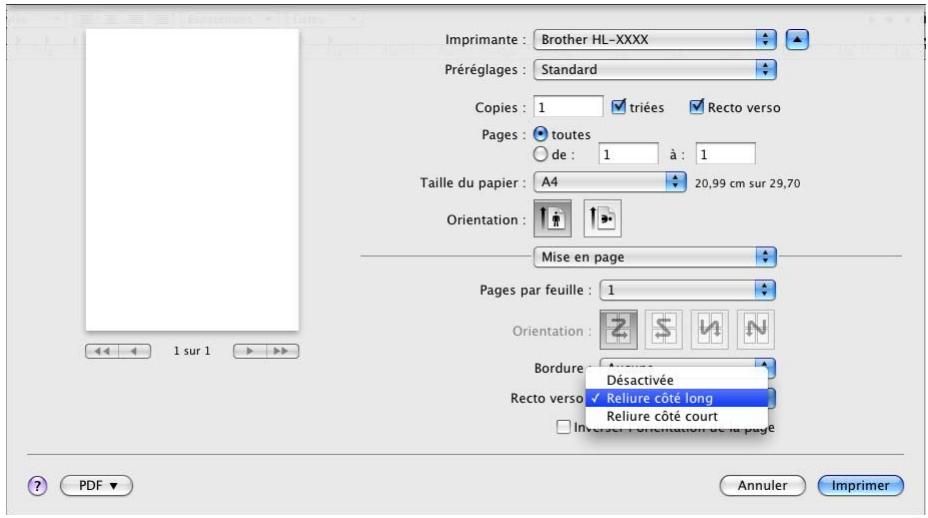

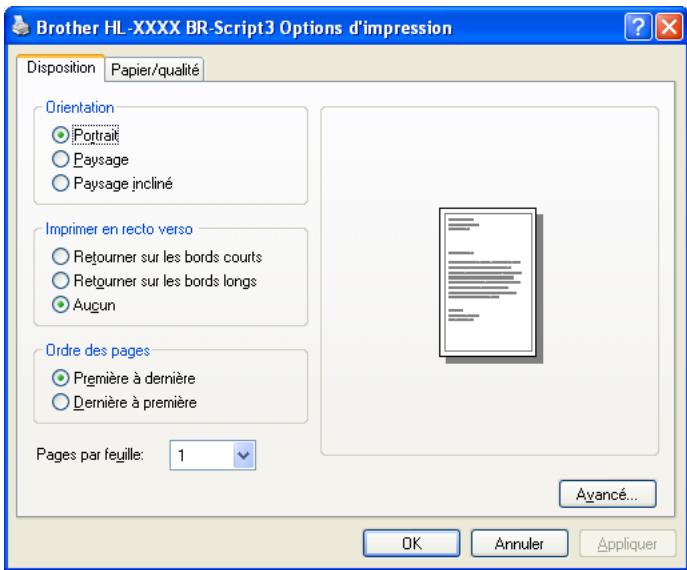

Impression recto-verso automatique avec le pilote d'imprimante br-script pour windows®

1 Choisissez les paramètres suivants dans les différents menus du pilote d'imprimante.

Format papier

Type de support

Papier ordinaire

Papier recyclé

Papier fin

Papier glacé

(bac MU

uniquement)

Alimentation

Bac1

Bac MU

Bac 2 (si disponible)

Retourner sur les bords courts

Retourner sur les bords longs

Ordre des pages

Première à dernière

Dernière à première

Remarque

• Vous devez utiliser du papier ordinaire, du papier recyclé, du papier fin ou du papier glacé. N'utilisez pas du papier fort.
• Si vous utilisez du papier glacé, ne chargez qu'une feuille à la fois dans le bac MU afin d'éviter tout bourrage de papier.

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

2 Envoyez les données d'impression à l'appareil. L'appareil imprimera automatiquement en mode recto-verso.

Impression duplex manuelle

Le pilote d'imprimante BR-Script pour Windows® ne permet pas l'impression recto-verso manuelle.

Si vous utilisez le pilote d'imprimante Macintosh, consultez la rubrique Impression recto-verse manuelle à la page 58.

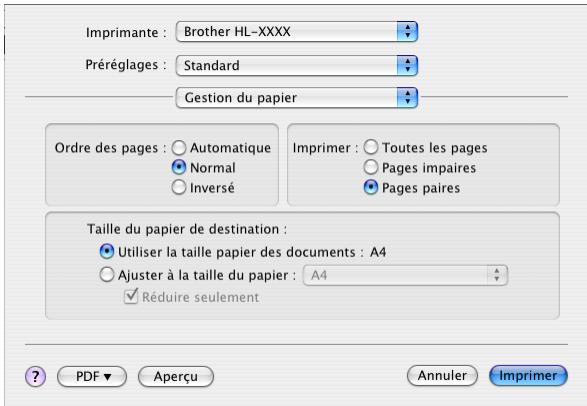

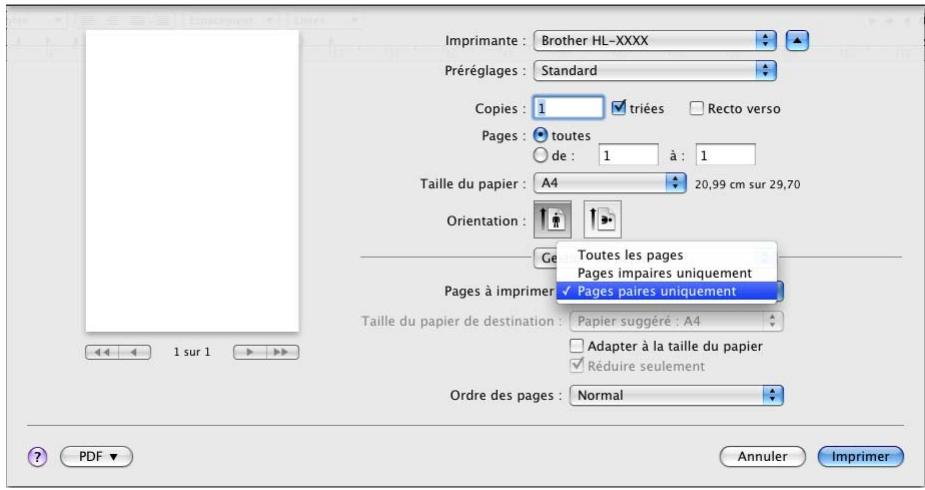

Impression recto-verso manuelle avec le pilote d'imprimante Windows®

1 Choisissez les paramètres suivants dans les différents menus déroulants du pilote d'imprimante.

Format papier

Vous pouvez employer tous les papiers spécifiques pour le bac que vous utilisez.

Type de support

Vous pouvez employer tous les formats de support spécifiés pour le bac que vous utilisez, à l'exception des enveloppes et des étiquettes qui ne possèdent qu'une seule face imprimable.

Alimentation

Bac1

Bac MU

Bac 2 (si disponible)

• Recto-verso / Livret

Recto-verso (manuel)

Type de recto-verso dans Paramètres recto verso...

Vous disposez de quatre options correspondant à chaque orientation. (Voir Duplex / Livret à la page 34.)

Marge de reliure dans Paramètres recto verso

Vous pouvez spécifier le décalage de reliure. (Voir Duplex / Livret à la page 34.)

Remarque

Si vous utilisez du papier glacé, ne chargez qu'une feuille à la fois dans le bac MU afin d'éviter tout bouchon de papier.

Pour tout autre paramètre, voir Pilotes et logiciel au chapitre 2.

2 Envoyez les données d'impression à l'appareil. L'appareil imprime toutes les pages paires sur une face du papier. Ensuite, le pilote Windows® vous invite (par le biais d'un message contextuel) à réinsérer les feuilles afin d'imprimer les pages impaires.

Remarque

Avant de réinsérer les feuilles, aplatissez-les. Sinon, vous risquez de provoquer un bourrage. L'utilisation de papier très fin ou très épais est déconseillée.

Impression de données à partir d'un module mémoire flash USB avec l'impression directe

Avec la fonction d'impression directe, vous n'avez pas besoin d'ordinateur pour imprimer des données. Pour imprimer, il vous suffit de brancher le module mémoire flash USB dans l'interface directe USB de l'appareil.

Il se peut que certains modules mémoire flash USB ne fonctionnent pas avec l'appareil.

Formats de fichiers pris en charge

L'impression directe prend en charge les formats de fichiers suivants :

■ PDF version 1.7 JPEG Exif+JPEG ■ PRN (créé par un pilote d'imprimante HL-4140CN, HL-4150CDN ou HL-4570CDW(T)) ■ TIFF (scanné par tous les modèles MFC ou DCP d'imprimantes Brother) PostScript® 3™ (créé par le pilote d'imprimante BRScript3 pour HL-4140CN, HL-4150CDN ou HL-4570CDW(T)) XPS version 1.0

Les données comportant un fichier image JBIG2, un fichier image JPEG2000 ou un fichier multicalque ne sont pas prises en charge.

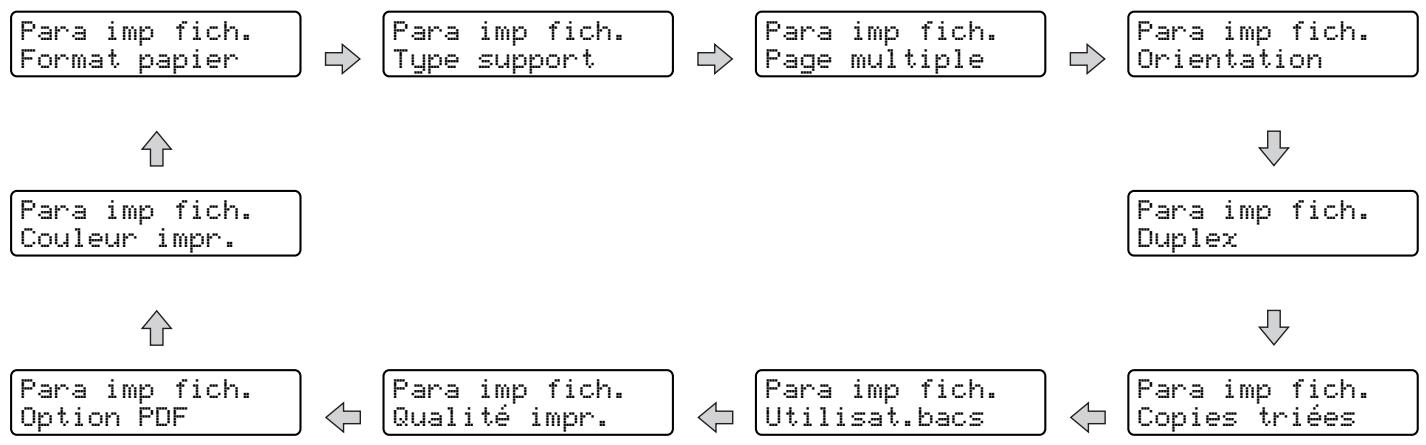

Paramètres par défaut d'impression directe

Vous pouvez aussi définir les paramètres d'impression directe à l'aide du panneau de commande. Voir Imprimer dir. à la page 86.

Création d'un fichier PRN ou postscript® 3™ uniquement pour l'impression directe

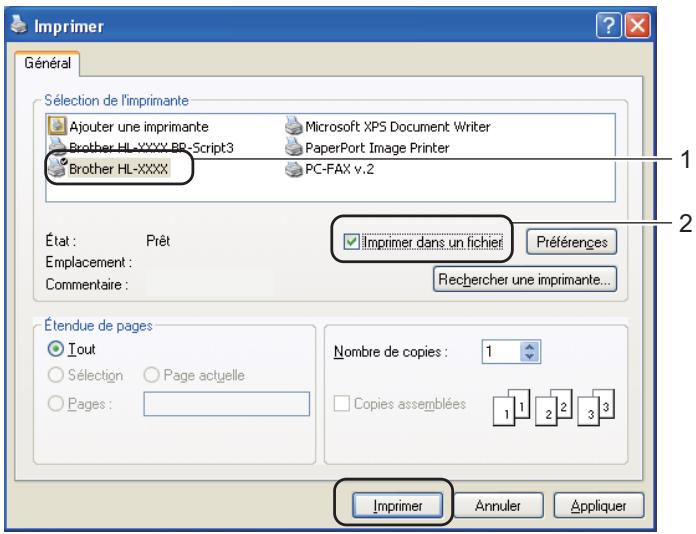

À partir de la barre de menus d'une application quelconque, cliquez sur Fichier, puis sur Imprimer. 2 Choisissez le nom du modèle de votre appareil (1), puis cochez le paramètre Imprimer dans un fichier (2). Cliquez sur Imprimer.

3 Choisissez le dossier dans lequel vous souhaitez enregistrer le fichier, puis tapez le nom de fichier si le système vous y invite. Si le système vous invite à entrer un nom de fichier uniquement, vous pouvez également spécifier le dossier dans lequel vous souhaitez enregistrer le fichier en tapant le nom du répertoire. Par exemple :

C:\Temp\Nom_de_fichier.prn

Si vous avez connecté un module mémoire flash USB à votre ordinateur, vous pouvez enregistrer le fichier directement vers le module mémoire flash USB.

Impression directe de données à partir d'un module mémoire flash USB

Si vous imprimez des données depuis le module mémoire flash USB avec la fonction Secure Function Lock 2.0 activée, consultez le chapitre 6 du Guide utilisateur - Réseau pour de plus amples informations sur Secure Function Lock 2.0.

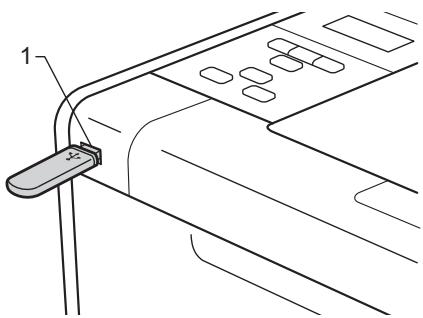

Connectez votre module mémoire flash USB à l'interface USB directe (1) située à l'avant de l'appareil.

Vérifiez que l'écran LCD affiche le message suivant. Appuyez sur OK.

Fonction verrouillage. Appuyez sur OK.

Vérifiez que l'écran LCD affiche le message suivant. Ensuite, passez à l'étape ⑤.

Vérification du périphérique.

Remarque

• Lorsque l'appareil est en mode Veille profonde, l'écran LCD n'affiche aucune information, même si vous raccordez un module mémoire flash USB au connecteur de l'interface USB directe. Appuyez sur Go pour réactiver l'appareil. L'écran ACL affiche alors le menu d'impression directe.
• Si le module mémoire flash USB fournit un accès haut débit, il peut être difficile de vérifier le message Vérif du périph., car il est possible qu'il s'affiche pendant quelques secondes seulement. Le temps nécessaire à l'apparition du message Vérif du périph. sur l'écran ACL dépend de la vitesse de communication entre l'appareil et le module mémoire flash USB ainsi que du volume du contenu de la mémoire USB.

3 Appuyez sur + ou - pour choisir l'ID. Appuyez sur OK. Si vous choisissez Public, passez à l'étape 5.

Sélection ID Public

Tapez le mot de passe à quatre chiffres. Appuyez sur OK.

Sélection ID NIP : XXXX

Remarque

Si voir ID fait l'objet de restrictions, les messages suivants peuvent s'afficher sur l'écran ACL.

Message	Signification
Impr. mono uniqu.	L'impression de documents en couleur est restreinte. Vous ne pouvez imprimer que des documents monochromes.
Pages restantes	Le nombre de pages que vous étés autorisé à imprimer est limité. La deuxième ligne de l'écran ACL indique le nombre de pages que vous poupez encore imprimer.

Vérifiez que l'écran ACL indique un nom de dossier ou un nom de fichier du module mémoire flash USB.

Impr. directe 1./XXXX.DOSSIER1

6 Appuyez sur + ou - pour sélectionner le nom de dossier ou le nom de fichier que vous souhaitez imprimer. Appuyez sur OK.

Si vous avez choisi un nom de dossier, répétez cette étape jusqu'à atteindre le nom du fichier à imprimer.

Appuyez sur + ou - pour choisir une option d'impression par défaut et appuyez sur OK,

apportez les modifications souhaitées aux options d'impression, appuyez sur Go,

sur + ou - pour entrer le nombre de copies désiré, puis sur Go.

Remarque

Si votre ID fait l'objet de restrictions, les messages suivants peuvent s'afficher sur l'écran ACL.

Message	Signification
Refus d'accès	Votre ID ne vous permet pas d'imprimer des documents sur l'appareil Brother, directement à partir du module mémoire flash USB.
Limite dépassée	Le nombre de pages que vous étés autorisé à imprimer est dépassé. La tâche d'impression va être annulée.
Pas autorisation	L'impression de documents en couleur est restreinte. La tâche d'impression va être annulée.
Non disponible	L'impression directe de documents depuis le module mémoire flash USB est restreinte.

Important

N'ENLEVEZ PAS le module flash USB de l'interface directe USB tant que l'appareil n'a pas terminé d'imprimer.

Pilote d'imprimante

Un pilote d'imprimante est un logiciel qui convertit les données au format utilisé par l'ordinateur en un format qui convient à une imprimante spécifique. En principe, ce format est le format PDL (Page Description Language).

Les pilotes d'imprimante pour les versions de Windows et Macintosh supportées se trouvent sur le CD-ROM fourni ou sur le site Brother Solutions Center à l'adresse http://solutions.brother.com/. Veuillez installer les pilotes en suivant les consignes du Guide d'installation rapide. Vous pouvez également vous rendre sur le site Brother Solutions Center à l'adresse http://solutions.brother.com/ pour télécharger la toute dernière version du pilote d'imprimante.

(Si vous souhaitez désinstaller le pilote d'imprimante, consultez la rubrique Désinstallation du pilote d'imprimante à la page 63).

Pour windows®

■ Pilote d'imprimante Windows® (le pilote d'imprimante le plus adapté à ce produit) ■ Pilote d'imprimante BR-Script (émulation du langage PostScript® 3™)

1. Installez le pilote à l'aide de l'installation personnalisée du CD-ROM.

Pour macintosh

■ Pilote d'imprimante Macintosh (le pilote d'imprimante leIRST adaptations à ce produit) ■ Pilote d'imprimante BR-Script (émulation du langage PostScript® 3™)

Pour obtenir les instructions d'installation du pilote, veuillez consulter le site http://solutions.brother.com/.

Pour linux® 12

■ Pilote d'imprimante LPR ■ Pilote d'imprimante CUPS

1 Téléchargez le pilote d'imprimante pour Linux depuis http://solutions.brother.com/ ou en suivant un lien sur le CD-ROM fourni.

2 En fonction des distributions Linux, le pilote ne sera peut-être pas disponible.

Remarque

Pour en savoir plus sur le pilote d'imprimante Linux, veuillez consulter le site http://solutions.brother.com/. - Il est possible que le pilote d'imprimante pour Linux devienne disponible après la première édition de ce produit.

Si vous imprimez depuis votre ordinateur, vous pouvez changer les paramètres d'impression suivants :

Taille du papier Orientation Copies Type de support Qualité d'impression Couleur/Mono Imp. multi-pages Duplex ^4 /Livret ^2,4 Alimentation Mise à l'échelle Impression inversée Utiliser le filigrane 12 Impression En-tête/Bas de page ^1,2 Mode économique Impression sécurisée Administrateur 12 Authentication de l'utilisateur 12 ■ Calibration couleur ^13 Utiliser l'option de réimpression 13 Passage en veille Amélioration de l'impression ■ Ignorer les pages vierges 13

1 Ces paramètres ne sont pas disponibles avec le pilote d'imprimante BR-script pour Windows®. 2 Ces paramètres ne sont pas disponibles avec le pilote d'imprimante Macintosh et le pilote d'imprimante BR-Script pour Macintosh. 3 Ces paramètres ne sont pas disponibles avec le pilote d'imprimante BR-Script pour Macintosh. 4 L'impression recto-verso manuelle et l'impression de livre manuelle ne sont pas disponibles avec le pilote d'imprimante BR-script pour Windows®.

Fonctions du pilote d'imprimante (pour windows®)

(Pour obtenir de plus amples détails, consultez l'Aide du pilote d'imprimante.)

Remarque

• Les écrans de cette section correspondent à Windows® XP. Les écrans affichés sur votre ordinateur dépendent de votre système d'exploitation.
• Vous pouvez accéder à la boîte de dialogue Options d'impression en cliquant sur Options d'impression dans l'onglet Général de la boîte de dialogue Printer Propriétés.
• Pour les utilisateurs du HL-4570CDWT, considérerez les sections relatives au modèle HL-4570CDW comme applicables au modèle HL-4570CDWT.

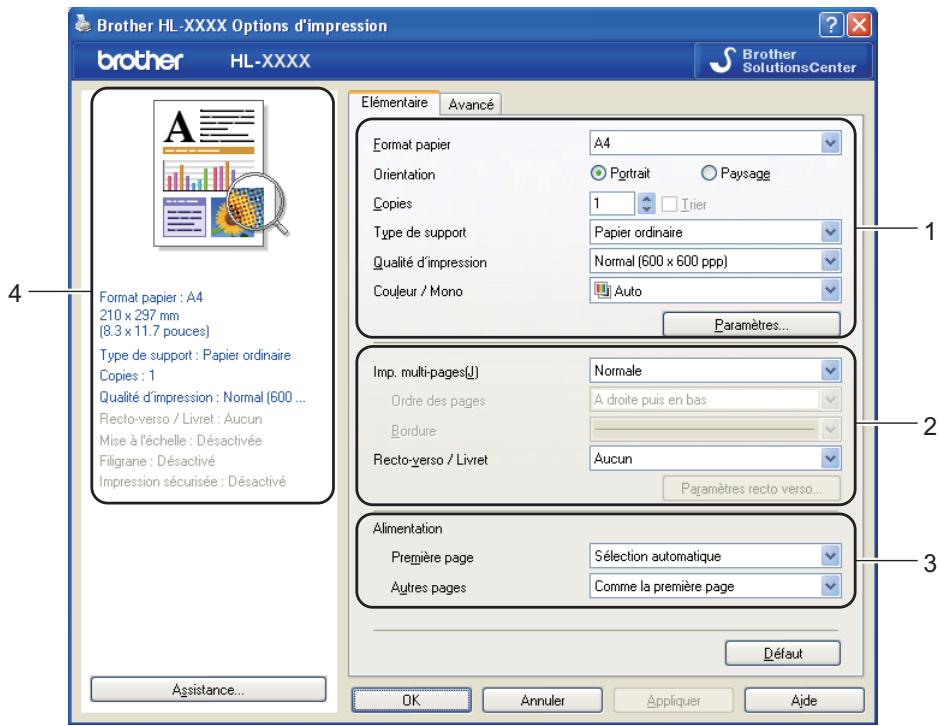

Onglet élémentaire

Vous pouvez également modifier les paramètres de Mise en page en cliquant sur l'illustration dans la partie gauche de l'onglet Élémentaire.

1 Définissez les paramètres Format papier, Orientation, Copies, Type de support, Qualité d'impression et Couleur / Mono (1). 2 Choisissez Imp. multi-pages et Recto-verso / Livret (2). 3 Choisissez l'Alimentation (3). 4 Cliquez sur OK pour appliquer les paramètres choisis. Pour rétablir les paramètres par défaut, cliquez sur Défaut, puis sur OK.

Remarque

Cette zone (4) indique les paramètres en cours.

Taille du papier

Dans la liste déroulante, CHOISSEZ LA taille du papier que vous souhaitez utiliser.

Orientation

L'orientation déterminée la disposition d'impression de votre document (Portrait ou Paysage).

Portrait

Paysage

Le réglage Copies permet de définir le nombre de copies qui sera imprimé.

Trier

Si la case Trier est cochée, une copie complète de votre document sera imprimée puis répétée pour le nombre de copies sélectionné. Sinon, chaque page sera imprimée pour toutes les copies sélectionnées avant l'impression de la page suivante du document.

Trier sélectionné

Trier non sélectionné

Type de support

Vous pouvez utiliser les types de support ci-après avec votre appareil. Pour obtenir une qualité d'impression optimale, veillez à choisir le type de support que vous souhaitez utiliser.

Papier ordinaire

Papierfort

Papier recyclé

Papier fin

Enveloppes

Etiquette

Papier épais

Env. épaisses

Papier glacé

Papier plus épais

Env. fines

Remarque

• Quand vous utilisez du papier ordinaire (60 à 105 g/m², 16 à 28 lb), CHOISISSEZ l'option Papier ordinaire. Quand vous utilisez du papier de grammage supérieur ou du papier granule, choisissez l'option Papier épais ou Papier plus épais. Lorsque vous utilisez du papier de qualité supérieure, sélectionnez Papier fort.
• Lorsque vous utilisez des enveloppes, sélectionnez Enveloppes. Si le toner ne se fixe pas correctement au papier avec l'option Enveloppes, sélectionnez Env. épaisses. Si l'enveloppe est froissée alors que vous avez sélectionné Enveloppes, sélectionnez Env. fines.
• Si vous utilisez du papier glacé, sélectionnez Papier glacé. Ne chargez qu'une feuille à la fois dans le bac MU afin d'éviter tout bourrage de papier.

Qualité d'impression

Vous sous-poucez choisir les paramètres de qualité d’impression suivants:

Normal (600 x 600 ppp)

600 × 600 ppp. Il s'agit du mode recommandé pour les tirages ordinaires. Il permet d'obtenir des tirages de bonne qualité moyennant une vitesse d'impression raisonnable.

Classe 2400 ppp. Il s'agit du mode d'impression le plus fin. Servez-vous de ce mode pour imprimer des images précises telles que des photographies. Les données d'impression étant beaucoup plus importantes dans ce mode qu'en mode normal, le traitement/transfert des données et l'impression prendront plus de temps.

Remarque

La vitesse d'impression varie en fonction du réglage de qualité d'impression choisi. Plus la qualité est élevée, plus l'impression prend de temps. Inversement, une qualité d'impression plus faible demande moins de temps à l'impression.

Couleur/mono

Vous pouvez changer les réglages Couleur/Mono comme suit

Automatique

L'appareil vérifie si vos documents sont en couleur. Si de la couleur est détectée, il imprime en couleur. Si aucune couleur n'est détectée, il imprime en monochrome. Il est possible que la vitesse d'impression globale soit réduite.

Couleur

Sélectionnez ce mode si votre document comporte de la couleur et que vous souhaitez l'imprimer en couleur.

Choisissez ce mode si votre document ne compte que du texte et/ou des objets en noir ou en différents niveaux de gris. Si votre document compte de la couleur et que vous sélectionnez le mode Mono, votre document est imprimé en 256 niveaux de gris.

Remarque

• Il peut arriver qu'un document contienne des informations de couleur, même s'il semble être monochrome (par exemple, des zones grises peuvent en réalité être composées d'une combinaison de couleurs).
• Si le toner de Cyan, Magenta ou Jaune arrive en fin de vie lors de l'impression d'un document en couleur, la tâche d'impression ne s'exécute pas. Vous pouvez désirer de lancer à nouveau la tâche d'impression en mode Mono, aussi longtemps que vous disposez de toner noir.

Boîte de dialogue paramètres

Vous pouvez modifier les paramètres suivants en cliquant sur Paramètres... dans l'onglet Elementary.

Paramètres de couleur

Les options suivantes sont disponibles en mode de correspondance des couleurs :

Normal

Il s'agit du mode de couleur par défaut.

Vives

Les couleurs de tous les éléments sont réglerées pour donner des couleurs plus vives.

• Auto

Le pilote d'imprimante sélectionne automatiquement le type Paramètres de couleur. - Sans

Importer

Vous soupesez ajuster la configuration d'impression d'une image particulière en cliquant sur Paramètres. Une fois le réglage des paramètres de l'image effectué (luminosité, contraste, etc...) vous pouvez importer ces paramètres sous la forme d'un fichier de configuration d'impression. La fonction Exporter permet de créer un fichier de configuration d'impression à partir des paramètres actuels.

Exporter

Vous souvez ajuster la configuration d'impression d'une image particulière en cliquant sur Paramètres. Une fois le réglage des paramètres de l'image effectué (luminosité, contraste, etc...) vous pouvez exporter ces paramètres sous la forme d'un fichier de configuration d'impression. La fonction Importer permet de charger un fichier de configuration précédemment exporté.

Améliorer les gris

Vous pouvez améliorer la qualité d'image d'une zone ombrée.

Améliorer l'impression du noir

Utilisez ce réglage si un graphique noir ne s'imprime pas correctement.

Améliorer finesse de ligne

Améliorer la qualité d'image des lignes fines.

Améliorer l'impression des motifs

Sélectionnez cette option si les remplissages et les motifs sont différents de ceux que vous voyez à l'écran de votre ordinateur.

Impression multi-pages

L'option multi-pages permet de réduire la taille de l'image d'une page pour imprimer ainsi plusieurs pages sur une feuille de papier ou d'agrandir la taille de l'image pour imprimer une page sur plusieurs feuilles de papier.

Ordre des pages

Si vous sélectionnez l'option N en 1, vous pouvez choisir l'ordre des pages dans la liste déroulante.

Bordure

Quand vous imprimez plusieurs pages sur une feuille avec l'option Imp. multi-pages, vous pouvez désirer avoir une bordure en trait plein, une bordure en trait discontinu ou pas de bordure autour de chaque page de la feuille.

Imprimer une ligne en pointillés

Si vous sélectionnez l'option 1 en NxN pages, vous pouvez sélectionner l'option Imprimer une ligne en pointillés. qui vous permet d'imprimer une ligne de découverte estompée autour de la zone imprimable.

Duplex / livret

Cette fonction vous permet d'imprimer un livre ou d'effectuer une impression recto-verso.

Désactivation de l'impression recto verso.

Recto-verso / recto versus (manuel)

Utilisez ces options quand vous souhaitez imprimer recto-verso.

• Recto-verse (HL-4150CDN/HL-4570CDW(T) uniquement)

L'appareil imprime automatiquement en mode recto-verse.

Recto verso (manuel)

L'appareil imprime toutes les pages paires en premier. Ensuite, l'imprimante s'arrête et le pilote vous donne les consignes requises pour réinstaller le papier. Quand vous cliquez sur OK, les pages impaires s'impriment.

Si vous choisissez Recto-verse ou Recto verso (manuel), le bouton Paramètres recto verso... peut être sélectionné. Vous pouvez définir les paramètres suivants dans la boîte de dialogue

- Type de recto-verso

Chaque orientation propose quatre types de reliure différents en mode recto-verso manuel.

Portrait

Bord long (gauche)

Bord long (droite)

Bord court (haut)

Bord court (bas)

Paysage

Bord long (haut)

Bord long (bas)

Bord court (droite)

Bord court (gauche)

Marge de reliure

Si vous cochez la case Marge de reliure, vous pouvez aussi spécifier le décalage de reliure en pouces ou en millimètres.

Utilisez cette option pour effectuer une impression recto-verso au format livre ; le document sera organisé en respectant les numéros de page et vous pourrez plier le document en son centre sans avoir à modifier l'ordre des numéros de page.

• Livret (HL-4150CDN/HL-4570CDW(T) uniquement)

L'appareil imprime automatiquement en mode recto-verso.

- Livret (manuel)

L'appareil imprime toutes les pages paires en premier. Ensuite, l'imprimante s'arrête et le pilote vous donne les consignes requises pour réinstaller le papier. Quand vous cliquez sur OK, les pages impaires s'impriment.

Si vous choisissez Livret ou Livret (manuel), le bouton Paramètres recto verso... peut être sélectionné. Vous pouvez définir les paramètres suivants dans la boîte de dialogue Paramètres recto verso.

- Type de recto-verso

Chaque orientation propose deux types de reliures différents en mode recto-verso manuel.

Méthode d'impression de livre

Si vous sélectionnez Diviser en livrets : Cette option permet d'imprimer l'intégralité du livre sous la forme de livrets isolés de taille réduite. Vous pouvez toujours plier les livrets isolés de taille réduite en leur centre sans avoir à modifier l'ordre des numéros de page. Vous pouvez spécifier le nombre de feuilles contenues dans chaque jeu de livrets de taille réduite (entre 1 et 15). Cette option peut être utile lors de l'impression d'un livre imprimé possédant un nombre de pages élevé.

Marge de reliure

Si vous cochez la case Marge de reliure, vous pouvez aussi spécifier le décalage de reliure en pouces ou en millimètres.

Alimentation

Vous pouvez désigner Sélection automatique, Bac1, Bac2, Bac MU ou Manuelle, puis spécifier les bacs différents pour l'impression de la première page et l'impression des pages suivantes.

Onglet avancé

Modifiez les options qui s'affichent sous l'onglet en cliquant sur l'une des icônes suivantes :

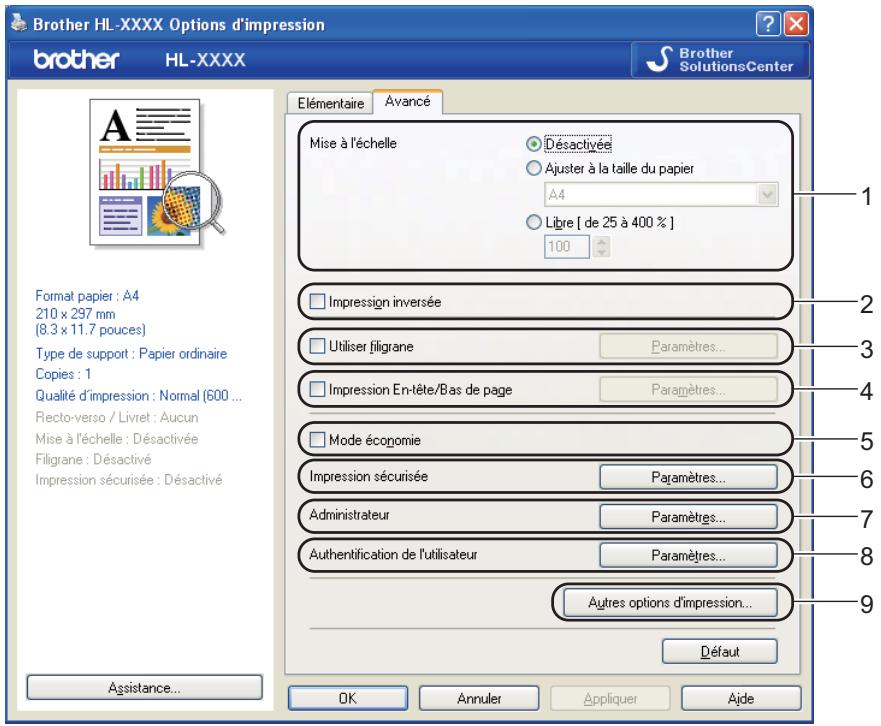

■ Mise à l'échelle (1) Impression inversée (2) Utiliser filigrane (3) Impression En-tête/Bas de page (4) Mode économique (5) Impression sécurisée (6) Administrateur (7) Authentification de l'utilisateur (8) Autres options d'impression... (9)

Mise à l'échelle

Vous pouvez changer l'échelle de l'impression.

Impression inversée

Cochez Impression inversée pour faire pivoter l'impression de 180 degrés.

Utiliser filigrane

Vous pouvez insérer un logo ou du texte en filigrane dans vos documents.

Vous pouvez choisir l'un des filigranes prédéfinis ou un fichier bitmap ou texte que vous avez créé.

Si vous utilisez un fichier bitmap pour le filigrane, vous pouvez changer la dimension du filigrane et le positionner où vous voulez sur la page.

Si vous utilisez du texte pour le filigrane, vous pouvez modifier les paramètres de police, de couleur et d'angle.

Impression en-tête/bas de page

Quand cette fonction est activée, elle imprime la date et l'heure de l'horloge système de votre ordinateur sur votre document ainsi que le nom d'utilisateur de connexion au PC ou le texte saisi. En cliquant sur Paramètres..., vous pouvez personnaliser les informations.

ID impression

Si vous sélectionnez Nom utiliser, le nom d'utilisateur de connexion PC sera imprimé. Si vous positionnez Personnel et entrez du texte dans la zone d'édition Personnel, le texte saisi sera imprimé.

Mode économie

Cette fonction vous permet d'économiser le toner. Lorsque vous régalez Mode économie sur Activé, l'impression semble légèrement plus pâle. La valeur par défaut est Désactivé.

Remarque

Nous déconseillons d'utiliser Mode économique pour imprimer des images de type photo ou échelle de gris.

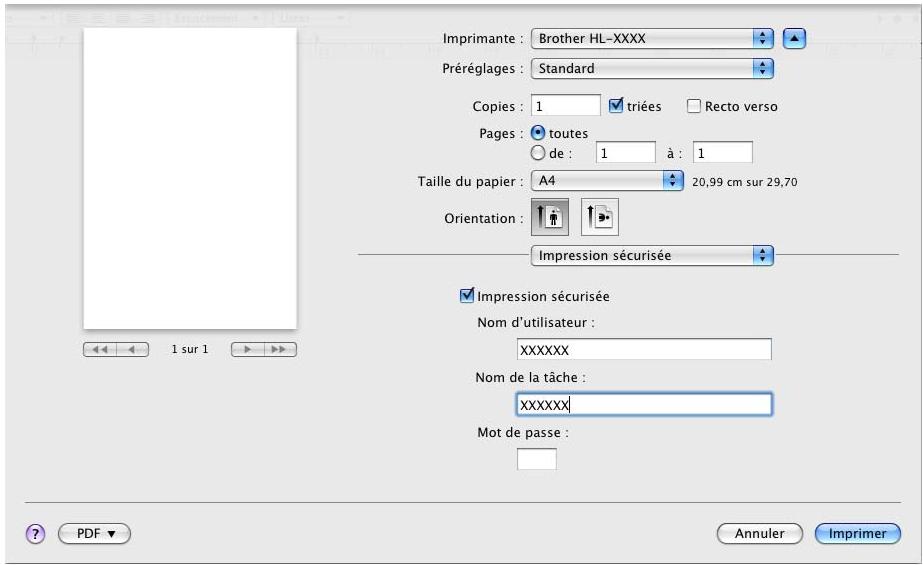

Impression sécurisée

Les documents sécurisés sont des documents protégés par un mot de passe quand ils sont envoyés à l'imprimante. Seules les personnes connaissant le mot de passe pourront donc imprimer ces documents. Comme les documents sont sécurisés au niveau de l'imprimante, vous devez saisir le mot de passe à l'aide du panneau de commande de l'imprimante pour les imprimer.

Si vous utilisez une tâche d'impression sécurisée, cliquez sur Paramètres..., puis cochez la case Impression sécurisée. Entrez un mot de passe dans la zone Mot de passe et cliquez sur OK. (Pour plus d'informations sur la fonction d'impression sécurisée, voir Impression en mode sécurisé à la page 72.)

Remarque

Cochez la case Impression sécurisée pour empêcher des personnes d'imprimer vos données.

Administrateur

Les administrateurs ont la possibilité de limiter l'accès aux fonctions telles que la mise à l'échelle et les filigranes.

Verrouiller Copie

Permet de verrouiller la sélection du nombre d'exemplaires afin d'empêcher l'impression de plusieurs copies.

■ Verrouiller Imp. multi-pages & Échelle

Permet de verrouiller la mise à l'échelle et le paramètre Imp. multi-pages.

Verrouiller Couleur / Mono

Permet de verrouiller les paramètres Couleur/Mono sur Mono pour empêcher l'impression couleur.

Verrouiller Filigrane

Permet de verrouiller les réglages actuels de l'option Filigrane pour qu'ils ne puissent pas être modifiés.

Verrouillage Impression En-tête/Bas de page

Permet de verrouiller les réglages actuels de l'option d'impression d'en-tête et de pied de page pour qu'ils ne puissent pas être modifiés.

Définir mot de passe...

Cliquez ici pour définir le mot de passe.

Authentication de l'utilisateur

Si vous avez accès à Impression PC a été restreint par Secure Function Lock, vous devez définir votre ID et votre PIN dans la boîte de dialogue Paramètres d'authentification de l'utilisateur. Cliquez sur Paramètres... dans Authentication de l'utilisateur, puis saisissez votre ID et votre PIN. Si vous nom de connexion PC est enregistré dans Secure Function Lock, vous pouvez cocher la case Utiliser le Login de l'ordinateur au lieu de saisir votre ID et votre PIN.

Pour en savoir plus sur Secure Function Lock 2.0, reportez-vous au chapitre 6 du Guide utilisateur - Réseau.

Remarque

• Si vous utilisez l'appareil sur un réseau, vous pouvez désirer d'afficher les informations sur votre ID et les restrictions qui vous sont appliquées en cliquant sur Vérifier l'état de l'impression. La boîte de dialogue Résultats de l'authentication apparait.
• Si vous utilisez l'appareil sur un réseau, vous pouvez désirer d'afficher la boîte de dialogue Résultats de l'authentication à chaque impression en cochant la case Afficher l'état d'impression avant impression.
• Si vous souhaitez saisir votre ID et votre PIN à chaque impression, cochez la case Saisir l'identifiant/le code PIN pour chaque travail d'impression.

Autres options d'impression

Vous pouvez définir les paramètres suivants dans la fonction de l'imprimante :

■ Calibration couleur Utiliser l'option de réimpression Passage en veille Amélioration de l'impression ■ Ignorer les pages vierges

Calibration couleur

La densité de sortie de chaque couleur peut varier en fonction de la température et de l'humidité ambiantes de l'appareil. Ce paramètre vous aidera à améliorer la densité des couleurs en permettant au pilote d'imprimante d'utiliser les données de calibration couleur stockées dans votre appareil.

Utiliser les données de calibration

Si vous cochez cette case, le pilote d'imprimante utilise les données de calibration extraites de l'appareil pour définir la correspondance des couleurs dans le pilote d'imprimante afin de garantir une qualité d'impression cohérente.

Lancer la calibration couleur...

Si vous cliquez sur ce bouton, votre appareil exécute la calibration couleur, puis le pilote d'imprimante tente d'obtenir les données de calibration de votre appareil.

Obtenir automatiquement les données du périphérique

Si vous cochez cette case, le pilote d'imprimante obtient automatiquement les données de calibration couleur à partir de votre appareil.

Remarque

Si vous imprimez en utilisant la fonction Impression directe ou le pilote d'imprimante BR-Script, vous devez exécuter la calibration à partir du panneau de commande. Voir Calibration couleur à la page 88.

Utiliser l'option de réimpression

L'appareil conserve le dernier travail d'impression envoyé à la mémoire.

Il est possible de réimprimer les données de la première tâche d'impression sans avoir à les retransmettre de l'ordinateur. Pour plus d'informations sur la fonction de réimpression, voir Réimpression de documents à la page 71.

Remarque

Si vous souhaitez empêcher autreui d'imprimer vos données en utilisant la fonction de réimpression, découvrez la case Utiliser l'option de réimpression.

Passage en veille

Quand l'appareil ne reçoit pas de données pendant un certain temps, il passe en mode veille. En mode veille, l'appareil fonctionne comme s'il était éteint. Lorsque vous choisissez Default imprintante, le DELAY d'inactivité est réinitialisé au delay spécifique défini en usine ; vous pouvez le modifier dans le pilote ou sur l'appareil. Le mode Veille intelligent permet de régler automatiquement le delay le plus approprié en fonction de la fréquence d'utilisation de votre appareil.

Quand l'appareil est en mode veille, le rétroéclairage est désactivé et l'écran LCD indique Veille, mais l'appareil peut quand même recevoir des données. La réception d'un fichier ou d'un document à imprimer ou l'utilisation de la touche Go activent automatiquement l'appareil pour démarrer l'impression.

Amélioration de l'impression

Cette fonction vous permet d'améliorer un problème de qualité d'impression.

Réduire l'ondulation du papier

Ce réglage permet de réduire le risque de gondolement du papier.

Si vous imprimez seulement quelques pages, vous n'avez pas besoin de CHOISIR ce réglage. Nous recommandons d'affecter au paramètre du pilote d'imprimante dans Type de support un papier fin.

Remarque

Ce réglage permet d'obtenir une température plus basse pour le processus de fusion dans l'appareil.

Améliorer la tenue du toner

Ce réglage permet éventuellement d'améliorer la fixation du toner sur le papier. Si l'option n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus épais.

Remarque

Ce réglage permet d'obtenir une température plus élevée pour le processus de fusion dans l'appareil.

Ignore les pages vierges

Si vous avez coché Ignorer les pages vierges, le pilote d'imprimante détecte automatiquement les pages vierges et les exclut de l'impression.

Remarque

Cette option n'est pas compatible avec les options suivantes :

Utiliser filigrane - Impression En-tête/Bas de page - N en 1 et 1 page sur NxN feuilles dans Imp. multi-pages - Recto verso (manuel), Livret, Livret (manuel) et Recto-verso avec Marge de reliure dans Recto-verso / Livret

Remarque

Dans le menu démarrer, sélectionnez Panneau de configuration, puis Imprimantes et télécopieurs. Cliquez avec le bouton droit de la souris sur l'icône Brother HL-4570CDW (HL-4150CDN/HL-4140CN) Series, puis sélectionnez Propriétés pour accéder à l'onglet Accessoires.

Imprimantes pour utilisateurs Windows® 2000.

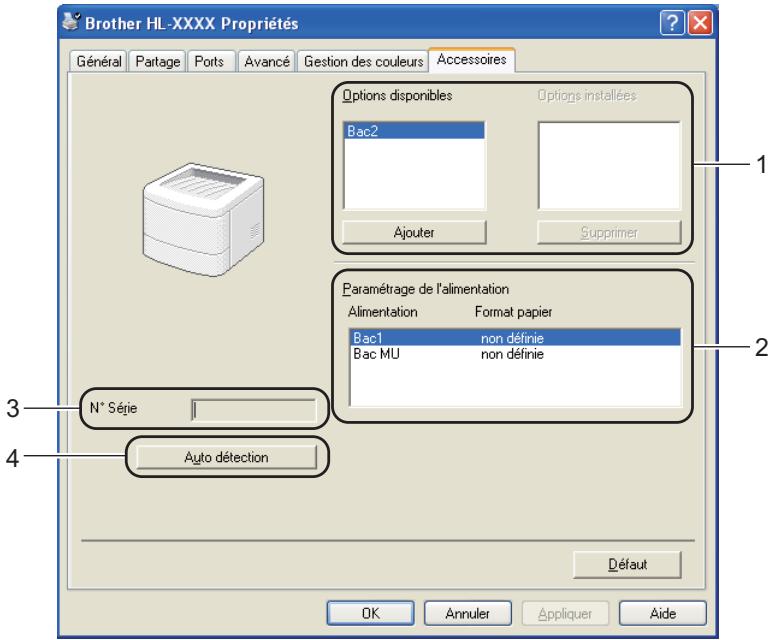

Vous pouvez définir la taille de papier pour chaque bac à papier ainsi que l'auto-détection du numéro de série dans l'onglet Accessoires comme indiqué ci-après.

Options disponibles / options installées (1)

Vous pouvez ajouter et supprimer manuellement les options installées sur l'appareil. Les paramètres des bacs correspondent aux options dont l'imprimante est équipée.

Paramétrage de l'alimentation (2)

Cette fonction identifie le format du papier défini pour chaque bac depuis le menu du panneau de commande.

Si vous cliquez sur Auto détection, le pilote d'imprimante vérifie l'imprimante et affiche son numéro de série. S'il ne reçoit pas l'information, l'écran affiche « ----- »

Auto detection (4)

La fonction Auto détection recherche les périphériques en option actuellement installés et affiche les paramètres disponibles dans le pilote d'imprimante. Lorsque vous cliquez sur Auto détection, les options installées sur l'appareil sont répertoriées dans Options installées (1). Vous pouvez ajouter ou supprimer manuellement les options en choisissant un périphérique en option à ajouter ou supprimer, puis en cliquant sur Ajouter ou Supprimer.

Remarque

La fonction Auto détection (4) n'est pas disponible si :

• L'appareil est éteint.
• L'appareil est dans un état d'erreur.
• L'appareil se trouve dans un environnement partagé en réseau.
• Le câble n'est pas correctement connecté à l'appareil.

Remarque

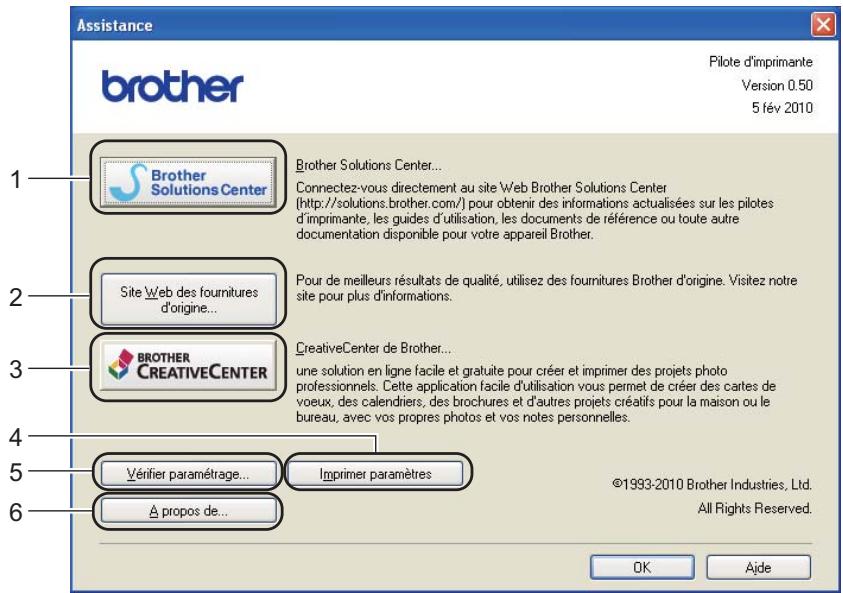

Vous pouvez accéder à la boîte de dialogue Assistance en cliquant sur Assistance dans la boîte de dialogue Options d'impression.

Le Brother Solutions Center (http://solutions.brother.com/) est un site Web qui présente toutes les informations sur votre produit Brother avec notamment une Foire aux questions (FAQ), des Guide de l'utilisateur, des mises à jour de pilote et des conseils pour utiliser votre appareil.

Site web des fournitures d'origine... (2)

Vous pouvez consulter notre site Web pour obtenir des fournitures de marque Brother d'origine en cliquant sur ce bouton.

Vous pouvez cliquer sur ce bouton pour consulter notre site Web afin d'obtenir une solution en ligne aisée et gratuite pour une utilisation au bureau ou à domicile.

Imprimer paramètres (4)

Cette option permet d'imprimer les pages de configuration des paramètres internes de l'appareil.

Vérifier paramétrage... (5)

Vous pouvez vérifier les paramètres courants du pilote d'imprimante.

Indique la liste des fichiers de pilote d'imprimante et les informations de version.

Utilisation du pilote d'imprimante br-script3 (émulation du langage postscript® 3™ pour windows®)

(Pour obtenir de plus amples détails, consultez l'Aide du pilote d'imprimante).

Remarque

• Pour utiliser le pilote d'imprimante BR-Script3, vous devez installer le pilote à l'aide de l'installation personnalisée du CD-ROM.
• Les écrans de cette section correspondent à Windows® XP. Les écrans affichés sur votre ordinateur peuvent varier en fonction de votre système d'exploitation.

Remarque

Vous pouvez accéder à la boîte de dialogue Options d'impression en cliquant sur Options d'impression dans l'onglet Général de la boîte de dialogue Brother HL-4570CDW (HL-4150CDN/HL-4140CN) BR-Script3 Propriétés.

Onglet disposition

Vous pouvez modifier la disposition en définissant les paramètres Orientation, Imprimer en recto verso, Ordre des pages et Pages par feuille.

• Orientation

L'orientation détermine la disposition d'impression de votre document. (Portrait, Paysage ou Paysage incliné)

• Imprimer en recto verso (HL-4150CDN/HL-4570CDW(T) uniquement)

Si vous souhaitez imprimer recto-verso, choisissez Retourner sur les bords courts ou Retourner sur les bords longs.

Ordre des pages

Indique l'ordre dans lequel les pages du document seront imprimées. Première à dernière permet d'imprimer le document de telle sorte que la page 1 soit en haut de la pile. Dernière à première permet d'imprimer le document de telle sorte que la page 1 soit en bas de la pile.

Pages par feuille

L'option Pages par feuille permet de réduire la taille de l'image d'une page pour imprimer plusieurs pages sur une seule feuille de papier. En outre, vous pouvez imprimer automatiquement un document dans le style Livret en CHOISSANT Livret.

Onglet papier/qualité

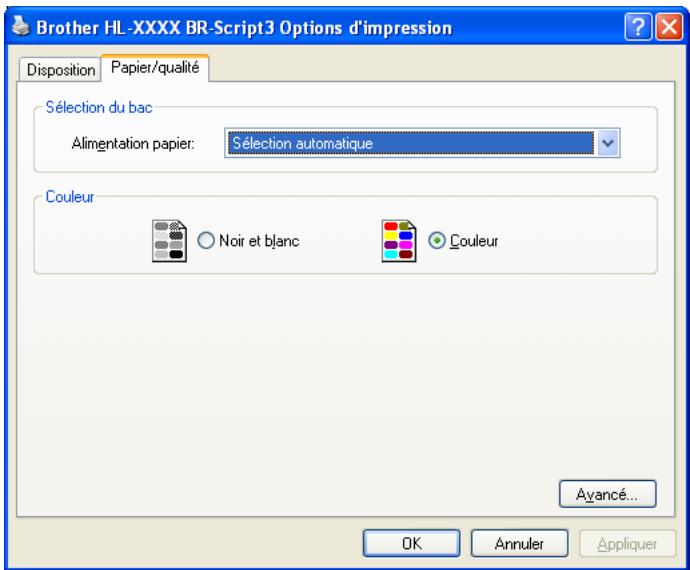

Choisissez Alimentation papier et Couleur.

-Alimentation papier

Vous avez le choix entre Sélection automatique, Bac 1, Bac 2, Bac MU et Alimentation manuelle.

Couleur

Choisissez le mode d'impression des images en couleur (Noir et blanc ou Couleur).

1 Choisissez taille du papier et nombre de copies (1)

Taille du papier

Dans le menu déroulant, CHOISSEZ la taille du papier que vous souhaitez utiliser.

Nombre de copies

Ce réglage permet de définir le nombre de copies qui sera imprimé.

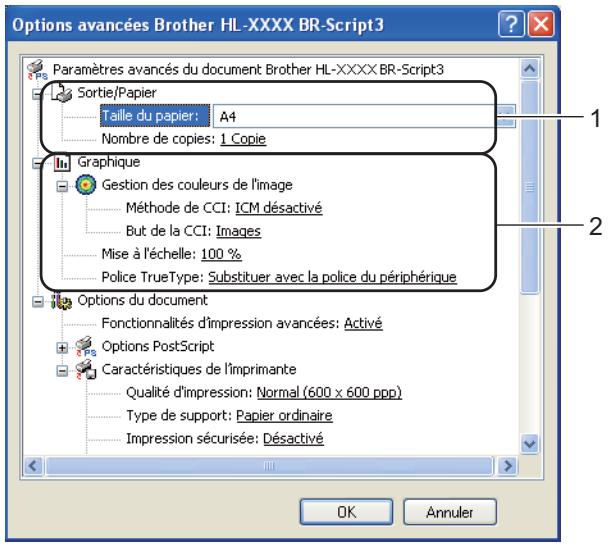

Définissez les paramètres gestion des couleurs de l'image, mise à l'échelle et police truetype (2)

Gestion des couleurs de l'image

Permet de spécifier le mode d'impression des images en couleur.

• Si vous ne souhaitez pas activer Gestion des couleurs de l'image, cliquez sur ICM désactivé.
• l'ordinateur hôte avant qu'il envoie le document à l'appareil, cliquez sur ICM géré par système hôte.
• votre appareil, cliquez sur ICM générée par l'imprimante en utilisant le calibrage de l'imprimante.

Mise à l'échelle

Déterminez s'il faut réduire ou agrandir les documents, et selon quel pourcentage.

Police TrueType

Spécifie les options de police TrueType. Cliquez sur Substituer avec la police du périphérique (la valeur par défaut) afin d'utiliser les polices d'imprimante équivalentes pour imprimer les documents contenant des polices TrueType. Ceci permettra d'accélérer l'impression. Cependant, vous perdrez peut-être des caractères spéciaux qui ne sont pas gérés par la police de l'imprimante. Cliquez sur Télécharger en tant que police logicielle afin de télécharger les polices TrueType et les utiliser pour l'impression au lieu des polices de l'imprimante.

Vous pouvez changer les paramètres suivants en sélectionnant une valeur dans la liste Caractéristiques de l'imprimante (3):

Qualité d'impression

Vous pouvez choisir les paramètres de qualité d'impression suivants:

Normal (600 x 600 ppp)

600 × 600 ppp. Il s'agit du mode recommandé pour les tirages ordinaires. Il permet d'obtenir des tirages de bonne qualité moyennant une vitesse d'impression raisonnable.

• Fin (Classe 2400 ppp)

Classe 2400 ppp. Il s'agit du mode d'impression le plus fin. Servez-vous de ce mode pour imprimer des images précises telles que des photographies. Les données d'impression étant beaucoup plus importantes dans ce mode qu'en mode normal, le traitement/transfert des données et l'impression prendront plus de temps.

Remarque

La vitesse d'impression varie en fonction du réglage de qualité d'impression choisi. Plus la qualité est élevée, plus l'impression prend de temps. Inversement, une qualité d'impression plus faible demande moins de temps à l'impression.

Type de support

Vous pouvez utiliser les types de support ci-après avec votre appareil. Pour obtenir une qualité d'impression optimale, veillez à choisir le type de support que vous souhaitez utiliser.

Papier ordinaire

Papier fort

Papier recyclé

Papier fin

Enveloppes

Etiquette

Papier épais

Env. épaisses

Papier glacé

Papier plus épais

Env. fines

Remarque

Si vous utilisez du papier glacé, sélectionnez Papier glacé. Ne chargez qu'une feuille à la fois dans le bac MU afin d'éviter tout bourrage de papier.

Impression sécurisée

Impression sécurisée vous permet de sécuriser les documents protégés par mot de passe quand ils sont envoyés à l'appareil. Seules les personnes connaissant le mot de passe pourront donc imprimer ces documents. Comme les documents sont sécurisés au niveau de l'appareil, vous devez saisir le mot de passe à l'aide du panneau de commande de l'appareil. Le document sécurisé doit avoir un Mot de passe et un Nom de la tâche.

(Pour plus d'informations sur la fonction d'impression sécurisée, voir Impression en mode sécurisé à la page 72.)

Mot de passe

Choisissez le mot de passe pour le document sécurisé que vous envoyez à l'imprimante dans le menu déroulant.

Choisissez le Nom de la tâche pour votre document sécurisé dans la liste déroulante.

Mode économique

Cette fonction vous permet d'économiser le toner. Lorsque vous régalez Mode économique sur Activé, l'impression semble légèrement plus pâle. La valeur par défaut est Désactivé.

Remarque

Nous déconseillons d'utiliser Mode économique pour imprimer des images de type photo ou échelle de gris.

Passage en veille [min.]

Quand l'appareil ne reçoit pas de données pendant un certain temps, il passe en mode veille. En mode veille, l'appareil fonctionne comme s'il était éteint. Lorsque vous choisissez

Défaut imprimante, le décompte d'inactivité est réinitialisé au délai spécifique défini en usine ; vous pouvez le modifier dans le pilote ou sur l'appareil. Quand l'appareil est en mode veille, l'écran affiche Veille, mais l'appareil peut quand même recevoir des données. La réception d'un fichier ou d'un document à imprimer ou l'utilisation de la touche Go activent automatiquement l'appareil pour démarrer l'impression.

Couleur / mono

Vous pouvez choisir les modes de couleur suivants :

L'appareil vérifie si vos documents sont en couleur. Si de la couleur est détectée, il imprime en couleur. Si aucune couleur n'est détectée, il imprime en monochrome. Il est possible que la vitesse d'impression globale soit réduite.

Couleur

L'appareil imprimera toutes les pages en mode couleur intégral.

Le mode Mono imprime vos documents en échelle de gris.

Remarque

• Il peut arriver qu'un document contienne des informations de couleur, même s'il semble être monochrome (par exemple, des zones grises peuvent en réalité être composées d'une combinaison de couleurs).
• Si le toner de Cyan, Magenta ou Jaune arrive en fin de vie lors de l'impression d'un document en couleur, la tâche d'impression ne s'exécute pas. Vous pouvez désirer de lancer à nouveau la tâche d'impression en mode Mono, aussi longtemps que vous disposez de toner noir.

Mode couleur

Les options suivantes sont disponibles en mode de correspondance des couleurs :

Normal

Il s'agit du mode de couleur par défaut.

Vives

Les couleurs de tous les éléments sont réglerées pour donner des couleurs plus vives.

• Sans

Améliorer les gris

Vous pouvez améliorer la qualité d'image des zones ombrées.

Améliorer l'impression du noir

Utilise ce réglage si un graphique noir ne s'imprime pas correctement.

Verrouillage d'écran demi-teinte

Empêche les autres applications de modifier les paramètres de demi-teints. La valeur par défaut est Activé.

Impression d'image haute qualité

Vous pouvez obtenir une impression de haute qualité. Si vous affectez à Impression d'image haute qualité la valeur Activé, l'impression sera plus lente.

Amélioration de l'impression

Cette fonction vous permet d'améliorer un problème de qualité d'impression.

• Réduire le gondolement

Ce réglage permet de réduire le risque de gondolement du papier. Si vous imprimez seulement quelques pages, vous n'avez pas besoin de désir ce réglage. Nous recommandons d'affecter au paramètre du pilote d'imprimante dans Type de support un papier fin.

Remarque

Ce réglage permet d'obtenir une température plus basse pour le processus de fusion dans l'appareil.

• Améliorer la fixation du toner

Ce réglage permet éventuellement d'améliorer la fixation du toner sur le papier. Si l'option n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus épais.

Remarque

Ce réglage permet d'obtenir une température plus élevée pour le processus de fusion dans l'appareil.

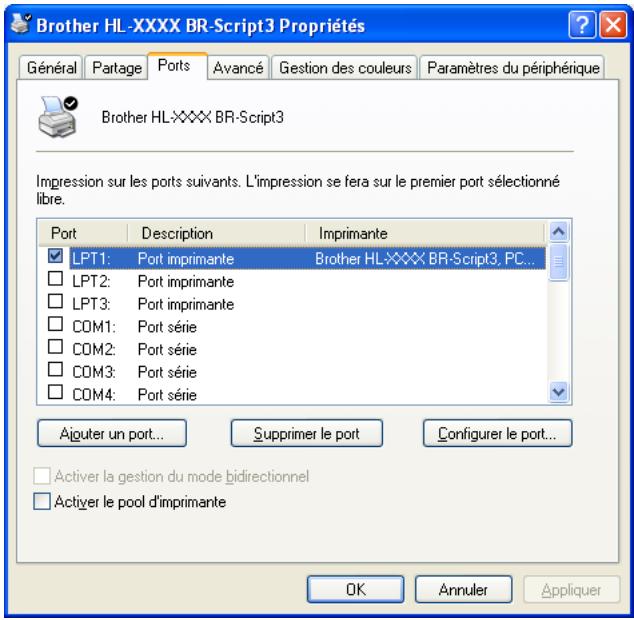

Onglet ports

Sélectionnez le port auquel l'appareil est connecté ou le chemin d'accès à l'appareil réseau que vous utilisez.

Fonctions du pilote d'imprimante (pour macintosh)

Cet appareil prend en charge Mac OS X 10.4.11, 10.5.x et 10.6.x.

Remarque

• Les écrans de cette section correspondent à Mac OS X 10.5.x. Les écrans qui s'afficheront sur votre Macintosh dépendent du système d'exploitation utilisé.
• Pour les utilisateurs du HL-4570CDWT, considérez les sections relatives au modèle HL-4570CDW comme applicables au modèle HL-4570CDWT.

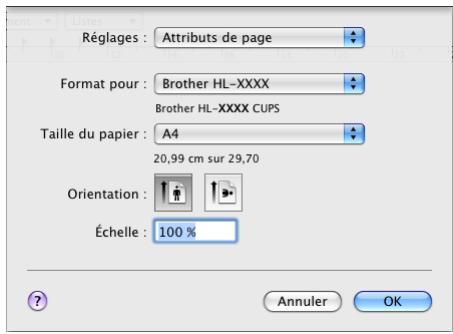

Choix des options de mise en page

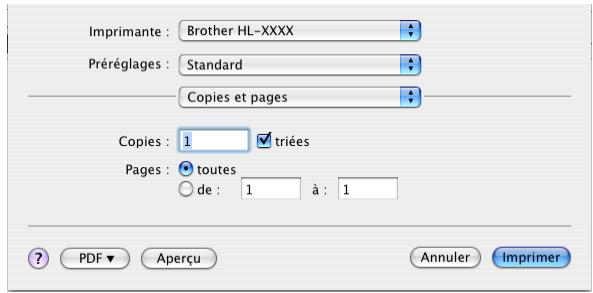

À partir d'une application comme Apple TextEdit, cliquez sur Fichier, puis sur Mise en page. Sélectionnez HL-XXXX (ou XXXX représentation le nom du modèle) dans le menu contextuel Format pour. Vous pouvez modifier les paramètres Taille du papier, Orientation et Échelle, puis cliquer sur OK.

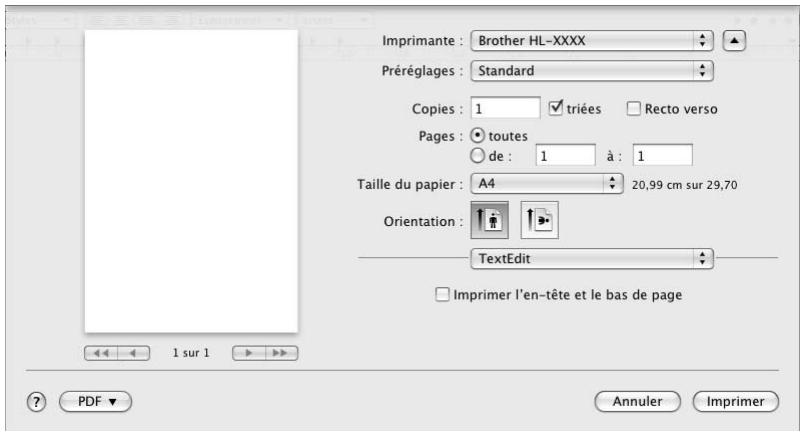

À partir d'une application comme Apple TextEdit, cliquez sur Fichier, puis sur Imprimer pour lancer l'impression.

Pour Mac OS X 10.4.11

Pour Mac OS X 10.5. x et 10.6. x

Pour accéder à d'autres options de mise en page, cliquez sur le triangle de fermeture à côté du menu déroulant Printer.

Choix des options d'impression

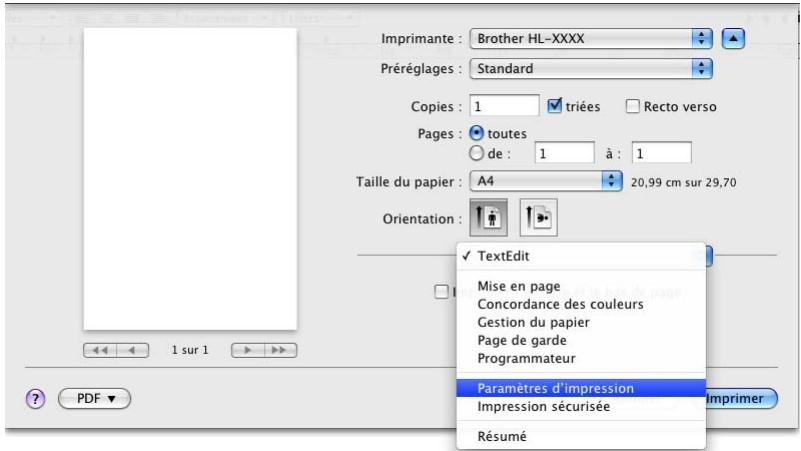

Pour définiir des fonctions d'impression spéciales, CHOISEZ les options dans la boite de dialogue Print. Pour plus d'informations sur les options disponibles, reportez-vous aux descriptions suivantes de chaque option.

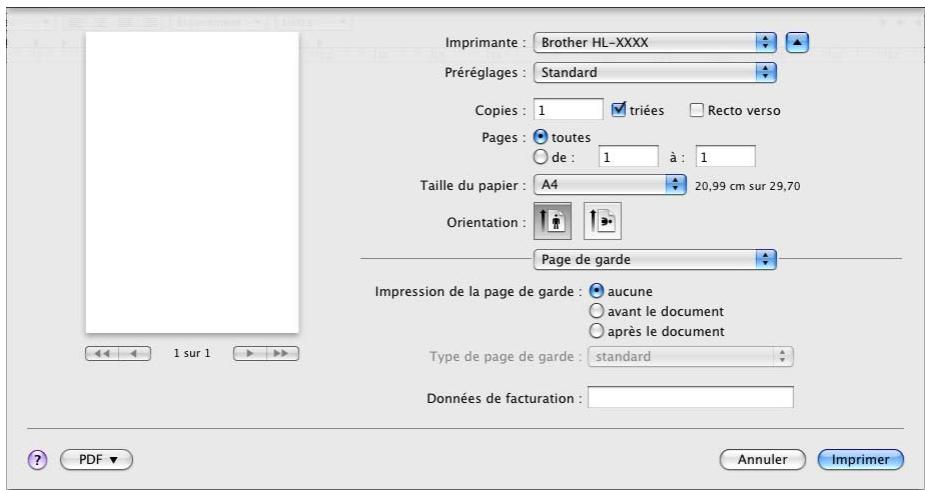

Page de garde

Vous pouvez configurer les paramètres de page de garde suivants

Impression de la page de garde

Utilisez cette fonction quand vous souhaitez ajouter une page de garde à votre document.

Type de page de garde Choisissez un modèle pour la page de garde. Données de facturation

Si vous souhaitez ajouter des informations de facturation à la page de garde, entrez le texte dans la zone Données de facturation.

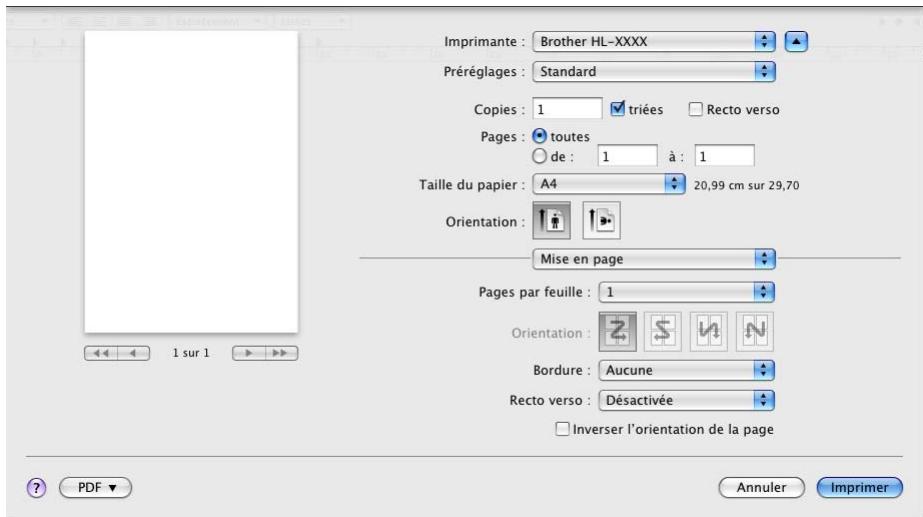

Mise en page

Pages par feuille

Sélectionnez le nombre de pages qui apparaissent sur chaque face du papier.

Orientation

Quand vous spécifiez le nombre de pages par feuille, vous pouvez aussi spécifier le sens de la mise en page.

Bordure

Utilisez cette fonction quand vous souhaitez ajouter une bordure.

Recto verso

Si vous souhaitez imprimer recto-verso, choisissez Reliure côte long ou Reliure côte court.

Inverser l'orientation de la page (Mac OS X 10.5.x et 10.6.x uniquement)

Cochez Inverser l'orientation de la page pour inverser les données de haut en bas.

Retournement horizontal (Mac OS X 10.6.x uniquement)

Cochez Retournement horizontal pour inverser l'impression de gauche à droite, en miroir.

Impression sécurisée

Impression sécurisée : Les documents sécurisés sont des documents protégés par un mot de passe quand ils sont envoyés à l'appareil. Seules les personnes connaissant le mot de passe pourront donc imprimer ces documents. Comme les documents sont sécurisés au niveau de l'imprimante, vous devez saisir le mot de passe à l'aide du panneau de commande de l'imprimante pour les imprimer.

Si vous sélectionnez une tâche d'impression sécurisée, cochez la case Impression sécurisée. Entrez un nom d'utilisateur, un nom de travail et un mot de passe et cliquez sur Imprimer. (Pour plus d'informations sur la fonction d'impression sécurisée, voir Impression en mode sécurisé à la page 72.)

Remarque

Cochez la case Impression sécurisée pour empêcher des personnes d'imprimer vos données.

Paramètres d'impression

Vous pouvez changer les paramètres suivants en sélectionnant une valeur dans la liste Paramètres d'impression :

Type de support

Vous pouvez définir le type de support à l'une des valeurs suivantes :

• Papier ordinaire
• Papier fin
• Papier épais
• Papier plus épais
• Papier fort
• Enveloppes
• Env. épaisSES Env. fines
• Papier recyclé
• Etiquette
• Papier glacé

Remarque

Si vous utilisez du papier glacé, sélectionnez Papier glacé. Ne chargez qu'une feuille à la fois dans le bac MU afin d'éviter tout bourrage de papier.

Qualité d'impression

Vous pouvez choisir les gametes de qualité d'impression suivants

Normal (600 x 600 ppp)

Classe 600 ppp. Il s'agit du mode recommandé pour les tirages ordinaires. Il permet d'obtenir des tirages de bonne qualité moyennant une vitesse d'impression correcte.

• Fin (Classe 2400 ppp)

Classe 2400 ppp. Il s'agit du mode d'impression le plus fin. Servez-vous de ce mode pour imprimer des images précises telles que des photographies. Les données d'impression étant beaucoup plus importantes dans ce mode qu'en mode normal, le traitement/transfert des données et l'impression prendront plus de temps.

Remarque

La vitesse d'impression varie en fonction du réglage de qualité d'impression choisi. Plus la qualité est élevée, plus l'impression prend de temps. Inversement, une qualité d'impression plus faible demande moins de temps à l'impression.

Couleur / mono

Vous pouvez changer les réglages Couleur/Mono ainsi :

• Auto

L'appareil vérifie si vos documents sont en couleur. Si de la couleur est détectée, il imprime en couleur. Si aucune couleur n'est détectée, il imprime en monochrome. Il est possible que la vitesse d'impression globale soit réduite.

• Couleur

Sélectionnez ce mode si votre document comporte de la couleur et que vous souhaitez l'imprimer en couleur.

• Mono

Choisissez ce mode si votre document ne comporte que du texte et/ou des objets en noir ou en différents niveaux de gris. Avec le mode Mono, le traitement de l'impression est plus rapide qu’avec le mode couleur. Si votre document comporte de la couleur et que vous sélectionnez le mode Mono, votre document est imprimé en 256 niveaux de gris.

Remarque

• Il peut arriver qu'un document contienne des informations de couleur, même s'il semble être monochrome (par exemple, des zones grises peuvent en réalité être composées d'une combinaison de couleurs).
• Si le toner de Cyan, Magenta ou Jaune arrive en fin de vie lors de l'impression d'un document en couleur, la tâche d'impression ne s'exécute pas. Vous pouvez désirer de lancer à nouveau la tâche d'impression en mode Mono, aussi longtemps que vous disposez de toner noir.

Mode économie

Cette fonction vous permet d'économiser le toner. Lorsque vous activez Mode économie, l'impression semble légèrement plus pâle. La valeur par défaut est Désactivé.

Remarque

Nous déconseillons d'utiliser Mode économique pour imprimer des images de type photo ou échelle de gris.

Alimentation

Vous avez le choix entre Sélection automatique, Bac1, Bac2, Bac MU et Manuelle.

Impression inversée (Mac OS X 10.4.11 uniquement)

Cochez Impression inversée pour faire pivoter les données de 180 degrés.

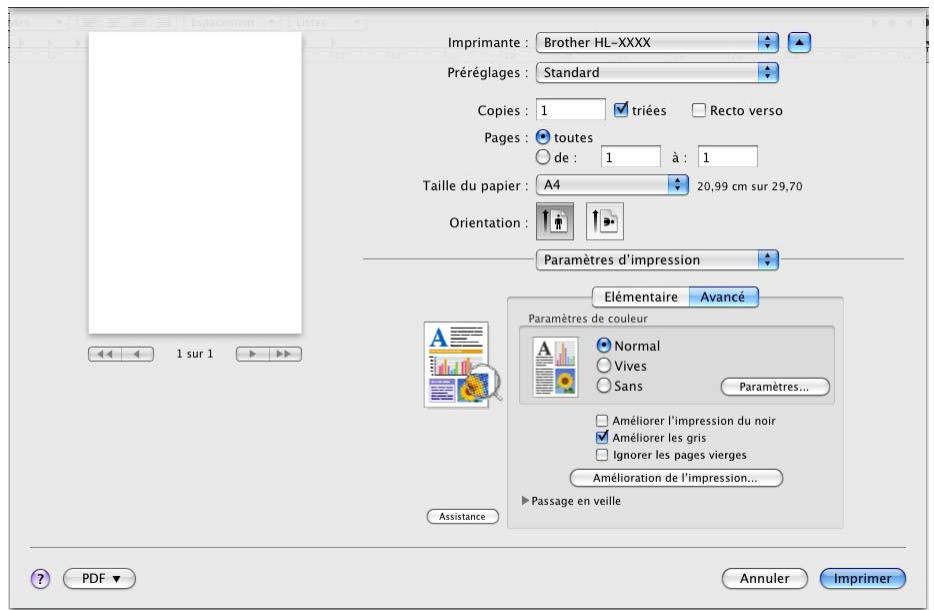

Paramètres de couleur

Vous pouvez changer le mode couleur comme suit :

Normal

Il s'agit du mode de couleur par défaut.

Vives

Les couleurs de tous les éléments sont réglerées pour donner des couleurs plus vives.

• Sans

Améliorer l'impression du noir

Utilisez ce réglage si un graphique noir ne s'imprime pas correctement.

Améliorer les gris

Vous pouvez améliorer la qualité d'image d'une zone ombrée en cochant la case Améliorer les gris.

Ignorer les pages vierges

Si vous avez coché Ignorer les pages vierges, le pilote d'imprimante détecte automatiquement les pages vierges et les exclut de l'impression.

Amélioration de l'impression...

Cette fonction vous permet d'améliorer un problème de qualité d'impression.

Réduire l'ondulation du papier

Ce réglage permet de réduire le risque de gondolement du papier.

Si vous imprimez seulement quelques pages, vous n'avez pas besoin de désirir ce réglage. Nous recommandons d'affecter au paramètre du pilote d'imprimante dans Type de support un papier fin.

Remarque

Ce réglage permet d'obtenir une température plus basse pour le processus de fusion dans l'appareil.

Améliorer la tenue du toner

Ce réglage permet éventuellement d'améliorer la fixation du toner sur le papier. Si l'option n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus épais.

Remarque

Ce réglage permet d'obtenir une température plus élevée pour le processus de fusion dans l'appareil.

Passage en veille

Quand l'appareil ne reçoit pas de données pendant un certain temps, il passe en mode veille. En mode veille, l'appareil fonctionne comme s'il était éteint. Lorsque vous choisissez Autre imprimante, le délai d'inactivité est réinitialisé au délai spécifique défini en usine ; vous pouvez le modifier dans le pilote ou sur l'appareil. Pour changer le délai de veille, choisissez Manuelle et entrez le délai dans la zone de texte dans le pilote.

Quand l'appareil est en mode veille, l'écran affiche Veille, mais l'appareil peut quand même recevoir des données. La réception d'un fichier ou d'un document à imprimer ou l'utilisation de la touche Go activent automatiquement l'appareil pour démarrer l'impression.

Impression recto-verso manuelle

Pour Mac OS X 10.4.11

1 Sélectionnez Gestion du papier. 2 Sélectionnez Inversé (pour le bac MU) ou Normal (pour le bac 1 et le bac 2) dans Ordre des pages. Sélectionnez ensuite Pages paires et cliquez sur Imprimer.

Chargez à nouveau la feuille imprimée dans le bac en orientant sa face vierge vers le haut (pour le bac MU) ou vers le bas (pour le bac 1 et le bac 2). Sélectionnez Normal dans Ordre des pages. Sélectionnez ensuite Pages impaires et cliquez sur Imprimer.

Pour Mac OS X 10.5.x et 10.6.x

1 Sélectionnez Gestion du papier. 2 Sélectionnez Inversé (pour le bac MU) ou Normal (pour le bac 1 et le bac 2) dans Ordre des pages. Sélectionnez ensuite Pages paires uniquement dans Pages à imprimer et cliquez sur Imprimer.

Chargez à nouveau la feuille imprimée dans le bac en orientant sa face vierge vers le haut (pour le bac MU) ou vers le bas (pour le bac 1 et le bac 2). 4 Sélectionnez Normal dans Ordre des pages. Sélectionnez ensuite Pages impaires uniquement dans Pages à imprimer et cliquez sur Imprimer.

Impression recto-verso automatique (HL-4150CDN/HL-4570CDW(T) uniquement)

Pour Mac OS X 10.4.11

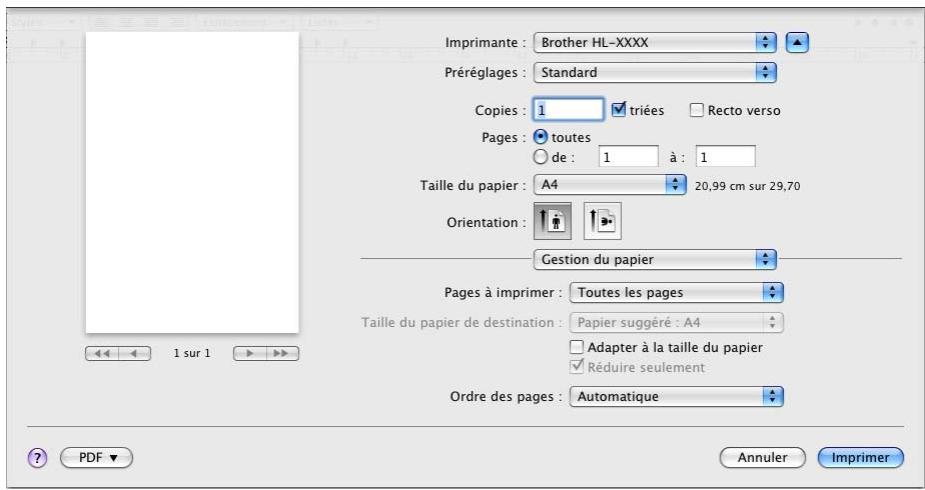

1 Sélectionnez Mise en page. 2 Choisissez reliure côte long ou reliure côte court dans Recto verso.

3 Sélectionnez Gestion du papier. 4 Choisissez Toutes les pages et cliquez sur Imprimer.

Pour Mac OS X 10.5.x et 10.6.x

1 Sélectionnez Mise en page.

2 Choisissez Reliure cote long ou Reliure cote court dans Recto versus. La case Recto versus est automatiquement cochée.

3 Sélectionnez Gestion du papier. 4 Choisissez Toutes les pages dans Pages à imprimer et cliquez sur Imprimer. Vous pouvez imprimer sur les deux faces du papier.

Cette fonction rend compte de l'état de l'appareil (les erreurs eventuelles) pendant l'impression. Pour activer le Status Monitor, veuillez suivre les étapes suivantes :

Pour Mac OS X 10.4.11

1 Lancez l'utilitaire Configuration d'imprimante (à partir du menu Aller, CHOISSEZ Applications, Utilitaires), puis sélectionnez l'appareil. Lorsque vous cliquez sur utiliser, le Status Monitor démarre.

Pour Mac OS X 10.5.x

1 Exécutez Prérérences Système, Sélectionnez Imprimantes et fax, puis choisissez l'appareil. 2 Cliquez sur Ouvrir la file d'attente d'impression..., puis cliquez sur utiliser. Le Status Monitor démarre.

Pour Mac OS X 10.6.x

1 Exécutez Prérérences Système, Sélectionnez Imprimantes et fax, puis choisissez l'appareil. 2 Cliquez sur Ouvrir la liste d'attente d'impression..., puis cliquez sur Configuration d'imprimante. Sélectionnez l'onglet Utilitaire, puis cliquez sur Ouvrir l'utilitaire de l'imprimante. Le Status Monitor démarre.

Déinstallation du pilote d'imprimante

Vous devez désinstaller le pilote d'imprimante installé en suivant la procédure suivante.

Remarque

• Ceci n'est pas possible si vous avez installé le pilote d'imprimante avec la fonction Ajouter une imprimante 1 de Windows.
• Après la déinstallation, nous recommandons de relancer votre ordinateur pour supprimer les fichiers utilisés pendant la déinstallation.

1 Ajouter une imprimante pour les utilisateurs Windows® 7 et Windows Server® 2008 R2

Pilote d'imprimante pour windows®

1 Cliquez sur le bouton démarrer, pointez sur Tous les programmes 1, Brother, puis sélectionnez le nom de votre appareil. 2 Cliquez sur Désinstaller. 3 Suivez les consignes qui s'affichent à l'écran.

1 Programmes pour utilisateurs Windows® 2000

Pour mac OS x 10.4.11

1. Connectez-vous en tant qu’administrateur. 2. Sélectionnez Configuration d’imprimante (dans le menu Aller, CHOISSEZ Applications, Utilitaires), puis choisissez l’imprimante à supprimer et supprimez-la en cliquant sur le bouton Effacer.

Pour mac OS x 10.5. x et 10.6. x

1. Connectez-vous en tant qu'administrateur. À partir du menu Pomme, choisissez Prférences Système. Cliquez sur Imprimantes et fax, puis choisissez l'imprimante à supprimer et supprimez-la en cliquant sur le bouton - 3. Cliquez sur OK 1.

Supprimer l'imprimante pour les utilisateurs de Mac OS X 10.6.x

Logiciels pour réseau

Pour plus d'informations sur l'utilitaire réseau, reportez-vous au chapitre 1 du Guide utilisateur - Réseau.

Panneau de commande

Cet appareil est équipé d'un écran à cristaux liquides (LCD) rétroéclairé, de sept touches et de deux diodes électroluminescentes (DEL) sur le panneau de commande. L'écran LCD peut afficher deux lignes de 16 caractères chacune et peut être incliné en position verticale. Vous pouvez régler l'angle de l'écran LCD en l'inclinant vers le haut ou vers le bas.

L'illustration correspond au modèle HL-4570CDW.

Touches

Vous pouvez contrôler les principales fonctions de l'appareil et modifier divers paramètres au moyen des sept touches (Go, Cancel, Secure, +, -, Back, OK).

Touche	Fonction
Go	Efface les messages d'erreur.Suspend et reprend l'impression.Bascule en mode de réimpression.
Cancel	Arrêt et annule la tâche d'impression en cours.Quitte le menu du panneau de commande, le menu de réimpression, le menu d'impression sécurisée ou le menu d'impression directe.
Secure	Choisissez le menu Impression sécurisée.
+	Revent en arrêt dans les menus et les options disponibles.Encrez les nombres et augmentez-les.
-	Avance dans les menus et les options disponibles.Encrez les nombres et diminuez-les.
Back	Remonte d'un niveau dans l'arborescence de menu.
OK	Permet de sélectionner le menu du panneau de commande.Confirme la sélection des menus et des paramètres.

Vous pouvez suspendre l'impression en appuyant sur Go. Appuyez à nouveau sur Go pour relancer la tâche d'impression. Pendant une pause, l'appareil est hors ligne.

Appuyer sur Go vous permet de choisir l'option affichée dans le dernier niveau de menu. Après la modification d'un paramètre, l'appareil repasse à l'état prêt.

S'il reste des données dans la mémoire de l'appareil, appuyez sur Go aura pour effet d'imprimer les données restantes.

Vous pouvez éliminer cette indication d'erreur en appuyant sur la touche Go. Suivez les instructions affichées ou reportez-vous à la Dépistage des pannes à la page 146, pour effacer les autres erreurs.

Vous pouvez basculer en mode de réimpression en appuyant sur la touche Go et en la maintenant enfoncée pendant environ 4 secondes. (Pour en savoir plus, voir Réimpression de documents à la page 71.)

Remarque

• Les options que vous avez choisies sont indiquées par un astérisque en fin de ligne. Comme l'astérisque montre ce que vous avez choisi, vous pouvez facilement contrôler les paramètres courants en consultant l'écran.
• Quand l'appareil est en mode Pause et que vous ne pouvez pas imprimer les données restantes, appuyez sur la touche Cancel. Une fois la tâche annulée, l'appareil repasse à l'état Prêt.

Vous pouvez annuler le traitement ou l'impression des données en appuyant sur la touche Cancel. L'écran LCD affiche Annuler impression jusqu'à ce que l'annulation de la tâche soit effective. Pour supprimer toutes les tâches, appuyez sur la touche Cancel pendant environ 4 secondes jusqu'à ce que l'écran LCD affiche Annul. trv. (tt), puis relâchez la.

Une fois la tâche annulée, l'appareil repasse à l'état Prêt.

Appuyez sur Cancel pour quitter le menu du panneau de commande et faire revenir l'appareil à l'état Prêt.

Si vous souhaitez imprimer des données sécurisées protégées par un mot de passe, appuyez sur Secure. Pour en savoir plus, consultez la rubrique Impression en mode sécurisé à la page 72.

Déplacement dans les menus de l'écran

Si vous appuyez sur la touche + ou - et si l'appareil est à l'état Prêt, vous le mettez hors ligne et l'écran affiche le menu du panneau de commande.

Appuyez sur ces touches pour faire défiler les différents menus et leurs options. Appuyez sur la touche jusqu'à ce que le paramètre voulu s'affiche.

Saisie de chiffres

Vous pouvez saisir des chiffres de deux façons différentes. Appuyez sur la touche + ou - pour monter ou descendre d'un nombre à la fois ou maintenez la touche + ou - enfoncée pour avancer plus rapidement. Lorsque le chiffre souhaité s'affiche, appuyez sur OK.

Si vous appuyez sur la touche Back quand l'appareil est dans l'état Prêt, vous mettez l'appareil hors ligne et l'écran affiche le menu du panneau de commande.

L'utilisation de la touche Back vous permet de revenir au niveau précédent du menu en cours.

La touche Back vous permet également de revenir au chiffre précédent quand vous entrez des nombres.

Quand vous sélectionnez un paramètre et qu'il n'est pas accompagné d'un astérisque (vous n'avez pas appuyé sur la touche OK), la touche Back vous permet de revenir au menu précédent en conservant le paramètre d'origine.

Si vous appuyez sur la touche OK quand l'appareil est dans l'état Prêt, vous mettez l'appareil hors ligne et l'écran affiche le menu du panneau de commande.

La touche OK vous permet de choisir le menu ou l'option affichée. Après la modification d'un paramètre, l'écran LCD affiche Confirme, puis l'appareil revient au niveau de menu précédent.

Remarque

Les options que vous avez choisies sont indiquées par un astérisque en fin de ligne. Comme l'astérisque montre ce que vous avez choisi, vous pouvez facilement contrôler les paramètres courants en consultant l'écran.

Témoins lumineux

Les témoins lumineux sont des diodes électroluminescentes qui indiquent l'objet de l'appareil.

Témoin de données (vert)

Etat du tímoin	Signification
Allumé	La mémoire de l'appareil contient des données.
Clignotant	Réception ou traitement de données en cours.
Eteint	Plus de données en mémoire.

Témoin d'erreur (orange)

Etat du tímoin	Signification
Clignotant	Un incident s'est produit sur l'appareil.
Eteint	Aucun incident ne s'est produit sur l'appareil.

Écran à cristaux liquides

L'écran affiche l'état actuel de l'appareil. Quand vous utilisez les touches du panneau de commande, l'écran se modifie en conséquence.

En cas de problème, l'écran affiche un message d'erreur, de maintenance ou d'appel technique approprié pour vous indiquer les mesures à prendre. (Pour en savoir plus sur ces messages, voir Messages affichés à la page 147.)

Rétroéclairage

Eclairage	Signification
Eteint	L'appareil est eteint ou en attente.
Vert (Général, Erreur, Paramétrage)	Prête à imprimer Impr. en cours Préchauffage Un incident s'est produit sur l'appareil. Choix d'un menu (menu du panneau de commande, menu de réimpression ou menu d'impression directe) Annulation de la tâche Pause

Messages affichés

Le message de l'écran LCD indique l'état dans lequel se trouve l'appareil en fonctionnement normal.

Les repères et indiquent l'état de chaque cartouche de toner : Noir (K), Jaune (Y), Magenta (M) et Cyan (C) (ou désigne le clignotement). Lorsqu'un repère clignote (®), la cartouche de toner indiquée arrive en fin de vie. Lorsqu'il devient nécessaire de remplacer une cartouche de toner, le repère correspondant disparaît.

Le repère indique l'intensité du signal sans fil sur quatre niveaux. (• signifie pas de signal, □ signifie faible, ▢ signifie moyen, et ■ signifie fort.) (HL-4570CDW(T) uniquement)

En cas d'erreur, le type d'erreur est d'abord affiché sur la première ligne du message LCD comme illustré ci-dessous.

Le message affiché sur la deuxième ligne fournit des informations de résolution d'erreur.

Messages d'état de l'appareil

Le tableau ci-dessous répertorie les messages d'état de l'appareil qui s'affichent en cours de fonctionnement normal :

Messages d'état de l'appareil	Signification
Refroidissement	L'appareil est en cours de refroidissement.
Annuler tâcheAnnul. trv. (tt)	La tâche est en cours d'annulation.
Ignoreer données	L'appareil ignore les donnéesées traitées avec le pilote PS.
Pause	L'appareil a suspendu son fonctionnement. Appuyez sur la touche Go pour relancer l'appareil.
Attendre SVP	L'appareil est en phase de préchauffage.L'appareil est en train d'exécuter le processus de calibration.
Imprime	Impression en cours.
Prêt	L'imprimante est prête à imprimer.
Veille	En mode Veille (mode d'économie d'énergie). L'appareil se comporte comme s'il était étant.
Veille prof.1	En mode Veille profonde (réduction de la consommation électrique davantage qu'en mode Veille). L'appareil se comporte comme s'il était étant.Si l'appareil ne recoit pas de donnéesées pendant un certain temps alors qu'il est en mode Veille, il passe automatiquement en mode Veille profonde.

(HL-4570CDW(T) uniquement) Quand le réseau sans fil est activé, l'appareil ne passe pas en mode Veille profonde. Si vous souhaitez désactiver le réseau sans fil, modifiez le paramètre WLAN activé en Non. (Voir Réseau pour utilisateurs du modèle HL-4570CDW(T) à la page 82.)

Réimpression de la dernière tâche

Il est possible de réimprimer les données de la première tâche d'impression sans avoir à les retransmettre de l'ordinateur.

Remarque

• La fonction de réimpression n'est pas disponible lorsque Secure Function Lock 2.0 est activé. Pour en savoir plus sur Secure Function Lock 2.0, reportez-vous au chapitre 6 du Guide utilisateur - Réseau.
• Si l'appareil ne dispose pas de suffisamment de mémoire pour spouler la tâche d'impression, il imprime uniquement la dernière page.
• Si vous patientez 30 secondes avant de poursuivre la sélection des touches du panneau, l'écran LCD quitte automatiquement le menu Réimpression.
• Pour obtenir des informations complémentaires sur les paramètres du pilote d'imprimante, voir Onglet Avancé à la page 36.
• Les données de la dernière tâche d'impression sont effacées si l'imprimante est éteinte.

Remarque

Si vous utilisez le pilote d'imprimante Windows®, les paramètres de la fonction Utiliser l'option de réimpression du pilote ont priorité sur ceux qui sont activés à l'aide du panneau de commande. (Pour en savoir plus, voir Utiliser l'option de réimpression à la page 40.)

1 Vérifiez que le paramètre Réimpression est réglé sur Oui en utilisant les touches du panneau de commande pour accéder au menu Param. général. 2 Appuyez sur la touche Go pendant environ 4 secondes, puis relâchez-la. Vérifiez que l'écran LCD affiche Réimpression. 3 Appuyez sur + ou - pour besoin Impr.. Appuyez sur OK. 4 Appuyez sur la touche + pour entrer le nombre de copies souhaité. Vous pouvez désir un nombre compris entre 1 et 999 Copies. 5 Appuyez sur OK ou Go.

Données sécurisées

Les documents sécurisés sont protégés par un mot de passe. Seules les personnes ayant connaissance du mot de passe peuvent donc imprimer ces documents. Le document n'est pas imprimé lorsque vous l'envoyez à l'appareil. Pour imprimer le document, vous devez utiliser le panneau de commande de l'appareil (avec le mot de passe). Une fois imprimées, les données sécurisées sont effacées.

Lorsque la zone de spooling des données est pleine, l'écran LCD affiche Mémoire saturée. Appuyez sur Cancel pour revenir à l'état Prêt.

Si vous souhaitez supprimer les données spoulées, vous pouvez le faire par le biais du panneau de commande ou à partir de l'application Gestion Web.

Remarque

• Les données sécurisées sont effacées lorsque l'appareil est éteint.
• Si vous patientez 30 secondes avant de poursuivre la sélection des touches du panneau, l'écran LCD quitte automatiquement le menu Impression sécurisée.
• Pour plus d'informations sur les paramètres du pilote d'imprimante et sur la création de données sécurisées, voir Impression sécurisée à la page 38 (pour le pilote d'imprimante Windows®), Options avancées à la page 46 (pour le pilote d'imprimante Windows® BR-Script) ou Impression sécurisée à la page 54 (pour le pilote d'imprimante Macintosh).

Impression de données sécurisées

1. Appuyez sur Secure. 2. Appuyez sur + ou - pour CHOISIR le nom d'utilisateur. Appuyez sur OK. 3. Appuyez sur + ou - pour CHOISIR la tache. Appuyez sur OK. 4. Appuyez sur + ou - pour saisir votre mot de passe. Appuyez sur OK. 5. Appuyez sur + ou - pour désir Impro... Appuyez sur OK. 6. Appuyez sur la touche + ou - pour entrer le nombre de copies souhaité. 7. Appuyez sur OK ou Go.

Tableau des menus

Vous avez huit menus à votre disposition. Pour en savoir plus sur les options disponibles dans chaque menu, veuillez consulter le tableau ci-dessous.

Si le panneau de commande reste inactif pendant 30 secondes, l'écran LCD revient à l'état Prêt.

Remarque

Les noms des bacs sur l'écran du panneau de commande sont les suivants :

• Bac à papier standard : Bac1
• Bac multi-usage: MP
• Bac inférieur en option : Bac2

Info. apparel

Sous-menu	Options de menu	Options	Descriptions
Param impression			Imprime la page des paramètres de l'imprimante.
Impr conf réseau			Imprime la liste de configuration du réseau.
Imp. RapportWLAN (HL-4570CDW(T) uniquely)			Imprime le résultat du diagnostic de la connectivité LAN sans fil.
Test imp.			Imprime la page de test.
Imprimer démo			Imprime la page de démonstration.
Imp. pts tamb.			Imprime la page de vérification des taches du tambour.
Imprimer polices	HP LaserJet		Imprime la liste des polices et des échantillons de HP LaserJet.
	BR-Script 3		Imprime la liste des polices et des échantillons de BR-Script.
No. de série			Affiche le numéro de série de l'appareil.
Version	Vers. principale		Affiche la version du firmware principal.
	Sous version		Affiche la sous version du firmware.
	Mémoire RAM		Indique le volume de mémoire dans cet apparéil.
Compteur pages	Total		Affiche le nombre total courant de pages imprimées.
	Couleur		Affiche le nombre total courant de pages imprimées en couleur.
	Monochrome		Affiche le nombre total courant de pages imprimées en noir et blanc.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Info. appareil (Suite)

Sous-menu	Options de menu	Options	Descriptions
Compteur d'image	Noir (K)		Affiche la quantité d'images produites par la couleur noire.
	Cyan (C)		Affiche la quantité d'images produites par la couleur cyan.
	Magenta (M)		Affiche la quantité d'images produites par la couleur magenta.
	Jaune (Y)		Affiche la quantité d'images produites par la couleur jaune.
Compteur tambour			Indique le nombre total courant de pages imprimées avec le tambour.
Durée de vie	Vie tambour		Affiche la durée de vie restante du tambour.
	Vie courroie		Affiche la durée de vie restante de la couroie.
	Vie Kit ALIM MU		Indique le nombre de pages restant à imprimer avec le kit d'alimentation papier multi-usage.
	Vie Kit1 ALIM		Indique le nombre de pages restant à imprimer avec le kit d'alimentation papier 1.
	Vie Kit2 PF		Indique le nombre de pages restant à imprimer avec le kit d'alimentation papier 2.
	Vie du four		Indique le nombre de pages restant à imprimer avec l'ensemble de fixation.
	Vie laser		Indique le nombre de pages restant à imprimer avec le groupe laser.
Réal. vie pieces (S'affiche uniquement lorsque le tambour ou l'unité courroie ont dépasse leur durée de vie nominale.)	Tambour		Réinitialise la durée de vie du tambour. S'affiche quand vous remplacez l'ensemble tambour.
	Unité courroie		Réinitialise la durée de vie de l'unité courroie. S'affiche quand vous remplacez l'unité courroie.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Bac à papier

Sous-menu	Options	Descriptions
Utilisat. bacs	Auto*/MP seulement/Bac1 seulement/Bac2 seulement	Permet deCHOISIR le bacutilisé.
Intro. manuelle	Non*/Oui	Déterminé si le papier doit être alimentémanuelle.
Priorité	(Sans bac 2 installé)MP>T1*/T1>MP(Avec bac 2 installé)MU>B1>B2*/MU>B1>B2/B1>B2/MU/B2>B1>MU/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B2/B1>B1	Lorsque vous sélectionnez Auto dansUtilisat. bacs :CHOISIT l'ordre dans lequell'appareil utilise les bacs qui contiennent le papierde même format.
MU en 1er	Non*/Oui	Donnepriorité au bac multi-usage pourl'alimentation en papier.
Duplex(HL-4150CDN/HL-4570CDW(T)uniquement)	Non*/Oui (Rel.Lng)/Oui (Rel. crt)	Déterminé si vous souhaitez imprimerautomatiquement sur les deux faces du papier.
Format MU	N'importe quel*/Letter/Legal/A4...	Sélectionne le format de papier que vous avezcharge dans le bac multi-usage.
Format Bac1	N'importe quel*/Letter/Legal/A4...	Sélectionne le format du papier que vous avezcharge dans le bac à papier standard.
Format Bac2	N'importe quel*/Letter/Legal/A4...	Sélectionne le format du papier que vous avezcharge dans le bac inférieur en option.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Param. général

Sous-menu	Options de menu	Options	Descriptions
Langue locale		Anglais*/Français...	Modifie la langue de l'écran pour qu'elle correspond à votre pays.
Ecologie	Tps Veille	0/1/2/3*/4/5...Min	Définit le temps pour repasser en mode veille.
	Économie toner	Non*/Oui	Augmente le rendement par page de la cartouche de toner.
Config panneau	Taux de répét.	0.1*/0.4/0.6/0.8/1.0/1.4/1.8/2.0 Sec	Définit le temps pris par le message affiché pour changer quand vous appuyez sur la touche + ou -.
	Défil. message	Niveau 1*/Niveau 2...Niveau 10	Définit le temps en secondes pris par un message affiché pour défilé à l'écran. Du niveau 1=0,2 sec au niveau 10=2,0 sec.
	Contraste LCD	-□□□□+	Ajuste le contraste de l'écran à cristaux liquides.
	En ligne auto	Oui*/Non	Si vous sélectionnez ce mode, l'appareil revient automatiquement à l'état Prét.
Verr. réglage		Non*/Oui	Active les paramètres du panneau de verrouillage Oui ou Non à l'aide du mot de passer.
Réimpression		Non*/Oui	Permet de définir les paramètres de réimpression sur Oui ou Non.
Interface	Sélectionner	Auto*/USB/Réseau	Permet deCHOISIR L'interface utilisée.Si vous choisissez Auto, l'apparéil passse automatiquément à l'interface USB ou Ethernet, selon celle qui reçoit des données.
	Temps Auto IF	1/2/3/4/5*.../99 (Sec)	Vous doivent désfinir le délais d'atteinte pour la sélection automatique d'interface.
	Tampon d'entrée	Niveau 1/2/3/4*.../7	Augmente ou diminue la capacité de la mémoire tampon d'entrée.

Menu Imprimer

Sous-menu	Options de menu	Options	Descriptions
Emulation		Auto*/HP LaserJet/BR-Script 3	Permet deCHOISIR le mode d'émulation utilisé.Si vousCHOISISez Auto, l'appareil peut changer automatiquement de mode d'émulation.Si vousCHOISISez une option autre que Auto, chaque mode d'émulation est fixe.
Auto Continu		Non*/Oui	Permet d'indiquer l'effacement automatique d'une erreur qui peut être supprimée.
Couleur impr.		Auto*/Couleur/Mono	Permet de définir la couleur d'impression.
Type support		Papier ordin.*/Papier écais/Pap plus écais/Papier fin/Papier recyclé/Papier fort/Enveloppes/Env. écaisses/Env. fines/Hagaki/Etiquette/Papier glacé	Définit le type de papier.
Papier		Letter/Legal/A4*/Executive/Com-10/DL/JIS B5/B5/A5/A5 L/JIS B6/B6/A6/Monarch/C5/Folio/DL L/Hagaki	Définit le format du papier.
Copies		1*/2../999	Définit le nombre de pages imprimées.
Orientation		Portrait*/Paysage	Cet apparéil peut imprimer dans le sens de la hauteur (portrait) ou de la largeur (paysage).

Sous-menu	Options de menu	Options	Descriptions
Imprim. position	X Offset	-500/-499.../0*.../499/500Points	Déplace la position de départ de l'impression (dans le coin supérieur gauche des pages) dans le sens horizontal, d'une valeur comprise entre -500 (gauche) et +500 (droite) points en résolution 300 ppp.
	Y Offset	-500/-499.../0*.../499/500Points	Déplace la position de démarriage de l'impression (dans le coin supérieur gauche des pages) dans le sens vertical, d'une valeur comprise entre -500 (gauche) et +500 (droite) points en résolution 300 ppp.
FF auto		Non*/Oui	Permet d'imprimer les données restantes sans appuyer sur la touche Go.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Sous-menu	Options de menu	Options	Descriptions
HP LaserJet	No. police	I000.../I059*.../I071
	Pas police	0.44/10*.../99.99
	Point police	4.00/12*.../999.75
	Jeu de symboles	PC-8*...	Sélectionne le jeu de symboles ou de caractères.
	Imprimer table		Imprime la table de codes.Si Modif. émulation s'affiche sur l'écran ACL, sélectionnez Auto ou HP LaserJet pour Emulation dans Menu Imprimer.(Voir page 78.)
	Chgt ligne auto	Non*/Oui	ON: CR → CR+LF,OFF: CR → CR
	Retour char auto	Non*/Oui	ON: LF → LF+CR, FF → FF+CR ou VT → VT+CROFF: LF → LF, FF → FF ou VT → VT
	WRAP automatique	Non*/Oui	Détermine si un saut de ligne et un retour chariot sont insérés lorsque l'appareil atteint la marge droite.
	Saut page auto	Oui*/Non	Détermine si un saut de ligne et un retour chariot sont insérés lorsque l'appareil atteint la marge du bas.
	Marge gauche	##	Règle la marge gauche sur une colonne entre 0 et 70 à 10 caractères par pouce.
	Marge droite	##	Règle la marge droite sur une colonne entre 10 et 80 à 10 caractères par pouce.
	Marge supérieure	#.##	Règle la marge du haut à une certaine distance du bord inférieur du papier: 0, 0,33, 0,5, 1, 1,5 ou 2 pouces. La valeur par défaut est 0,5 pouce.
	Marge inférieure	#.##	Règle la marge du bas à une certaine distance du bord inférieur du papier: 0, 0,33, 0,5, 1, 1,5 ou 2 pouces. La valeur par défaut est 0,5 pouce.
	Lignes	####	Règle le nombre de lignes par page entre 5 et 128 lignes.
BR-Script 3	Imprimer erreurs	Oui*/Non
	CAPT	Non*/Oui
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Réseau pour utilisateurs des modèles HL-4140CN et HL-4150CDN

Sous-menu	Options de menu	Options	Descriptions
TCP/IP	Méth. boot	Auto*/Statique/RARP/BOOTP/DHCP	Sélectionnez la méthode IP la mieux adaptée à vos besoin.
	Adresse IP	#####.#####.#####.#####(000.000.000.000)*1	Entrez l'adresse IP.
	Masq.SS.réseau	#####.#####.#####.#####(000.000.000.000)*1	Entrez le masque de sous-réseau.
	Passerelle	#####.#####.#####.#####(000.000.000.000)*1	Entrez l'adresse de la passerelle.
	Essais Boot IP	0/1/2/3*../32767	Permet de spécifique le nombre de tentatives de définition lorsque la Méth. boot autorise la définition automatique de l'adresse IP.
	APIPA	Oui*/Non	Attribue automatiquement l'adresse IP dans la plage d'adresses « liaison locale ».1
	IPv6	Non*/Oui	Définit l'utilisation du protocole IPv6.
Ethernet		Auto*/100B-FD/100B-HD/10B-FD/10B-HD	Sélectionne le mode de liaison Ethernet.
État		Actif 100B-FD/Actif 100B-HD/Actif 10B-FD/Actif 10B-HD/Inactif	Affiche l'état de la liaison Ethernet.
Adresse MAC			Affiche l'adresse MAC de l'appareil.
Réinit. réseau	Rétablit tous les paramètres réseau du serveur d'impression interne sur leur valeur par défaut.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

1 ### indique un nombre compris entre 000 et 255. Lors de sa connexion au réseau, si la « Boot Method » (Méthode Boot) de l'appareil est sur « Auto », l'appareil essaiera de définir automatiquement l'adresse IP et le masque de sous-réseau à l'aide d'un serveur d'amorgage tel que DHCP ou BOOTP. En l'absence de serveur d'amorgage, une adresse IP APIA sera attribuée, comme 169.254. [001-254]. [000-255]. Si la « Boot Method » (Méthode Boot) de l'appareil est définié sur « Static » (Statique), vous devrez entrser l'adresse IP de l'appareil manuellement à l'aide du panneau de commande de l'appareil.

Réseau pour utilisateurs du modèle HL-4570CDW(T)

Sous-menu 1	Sous-menu 2	Options de menu	Options	Descriptions
LAN câblé	TCP/IP	Méth. boot	Auto*/Statique/RARP/BOOTP/DHCP	Sélectionnez la méthode IP la mieux adaptée à vos besoin.
		Adresse IP	#####.#####.#####.#####(000.000.000.000)*1	Entrez l'adresse IP.
		Masq.SS.réseau	#####.#####.#####.#####(000.000.000.000)*1	Entrez le masque de sous-réseau.
		Passerelle	#####.#####.#####.#####(000.000.000.000)*1	Entrez l'adresse de la passerelle.
		Essais Boot IP	0/1/2/3*../32767	Permet de spécifique le nombre de tentatives de définition lorsque la Méth. boot autorise la définition automatique de l'adresse IP.
		APIPA	Oui*/Non	Attribue automatiquement l'adresse IP dans la plage d'adresses « link-local ».1
		IPv6	Non*/Oui	Définit l'utilisation du protocole IPv6.
	Ethernet		Auto*/100B-FD/100B-HD/10B-FD/10B-HD	Sélectionne le mode de liaison Ethernet.
	Etat câblé		Actif 100B-FD/Actif 100B-HD/Actif 10B-FD/Actif 10B-HD/Inactif/Non câblé	Affiche l'état de la liaison Ethernet.
	Adresse MAC			Affiche l'adresse MAC de l'appareil.
	Cfg.par défaut	Rétablit les paramètres de réseau câblé du serveur d'impression interne sur leur valeur par défaut.
	Activer câblé		Activé*/Déactivé	Sélectionne le mode de liaison Ethernet.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Réseau pour utilisateurs du modèleHL-4570CDW(T) (Suite)

Sous-menu 1	Sous-menu 2	Options de menu	Options	Descriptions
WLAN	TCP/IP	Méth. boot	Auto*/Statique/RARP/BOOTP/DHCP	Sélectionnez la méthode IP la mieux adaptée à vos besoins.
		Adresse IP	#####.#####.#####.#####(000.000.000.000)*1	Entrez l'adresse IP.
		Masq.SS.réseau	#####.#####.#####.#####(000.000.000.000)*1	Entrez le masque de sous-réseau.
		Passerelle	#####.#####.#####.#####(000.000.000.000)*1	Entrez l'adresse de la passerelle.
		Essais Boot IP	0/1/2/3*../32767	Permet de spécifique le nombre de tentatives de définition lorsque la Méth. boot autorise la définition automatique de l'adresse IP.
		APIPA	Oui*/Non	Attribue automatiquement l'adresse IP dans la plage d'adresses « link-local ».1
		IPv6	Non*/Oui	Active ou désactive le protocole IPv6.
	Assis.config.			Définit les paramètres du réseau sans fil à l'aide de l'Assistant de configuration.
	WPS/AOSS			Définit les paramètres du réseau sans fil à l'aide de la méthode WPS ou AOSSTM.
	WPS avec PIN			Définit les paramètres du réseau sans fil à l'aide de WPS avec un code PIN.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Réseau pour utilisateurs du modèle HL-4570CDW(T) (Suite)

Sous-menu 1	Sous-menu 2	Options de menu	Options	Descriptions
WLAN(Suite)	Etat WLAN(S'affiche uniquement lorsque WLAN activé est sur Activé.)	Etat		Affiche l'état de la liaison Ethernet sans fil.
		Signal		Affiche l'état du signal lorsque Etat est activé.
		Canal		Affiche le canal utilisé lorsque Etat est activé.
		Vitesse		Affiche la vitesse de connexion lorsque Etat est activé.
		SSID		Affiche leSSID [32 caractères maximum et caractères 0-9, a-z et A-Z en valeur ASCII]
		Mode de commu.	Ad-hoc*/Infrastructure	Affiche le mode de communication actuel.
	Adresse MAC			Affiche l'adresse MAC de l'appareil.
	Cfg.par défaut	Rétablit les paramètres de réseau sans fil du serveur d'impression interne sur leur valeur par défaut.
	WLAN activé		Déactivé*/Activé	Active ou désactive l'interface sans fil.
Réinit. réseau	Rétablit tous les paramètres réseau du serveur d'impression interne sur leur valeur par défaut.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

1 indique un nombre compris entre 000 et 255. Lors de sa connexion au réseau, si la « Boot Method » (Méthode Boot) de l'appareil est sur « Auto », l'appareil essaiera de définir automatiquement l'adresse IP et le masque de sous-réseau à l'aide d'un serveur d'amorçage tel que DHCP ou BOOTP. En l'absence de serveur d'amorçage, une adresse IP APIPA sera attribuée, comme 169.254. [001-254]. [000-255]. Si la « Boot Method » (Méthode Boot) de l'appareil est défini sur « Static » (Statique), vous devrez entrer l'adresse IP de l'appareil manuellement à l'aide du panneau de commande de l'appareil.

Menu initial.

L'écran affiche	Description
Réseau	Rétablit tous les paramètres réseau du serveur d'impression interne sur leur valeur par défaut.
Réinit.impr.	Réinitialise l'appareil et rétablit tous ses paramètres (y compris les paramètres de commande) aux valeurs précédemment sélectionnées par le biais des touches du panneau de commande.
Réinit.d'usine	Réinitialise l'appareil et restaure ses paramètres (y compris les paramètres de commande) sur les valeurs par défaut.
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Correct couleurs

Sous-menu	Options de menu	Options	Descriptions
Fréquence		Normale*/Bas/Non	Définit l'intervalle de temps à utiliser pour la correction automatique des couleurs.
Etalon. couleurs	Etalonner		Effectue une calibration pour réviser les couleurs. (Voir Calibration couleur à la page 88.)
	Init.		Redéfinit les paramètres de calibration à leur valeur par défaut. (Voir Calibration couleur à la page 88.)
Alignment auto	Alignment		Règle automatiquement la position d'impression de chaque couleur. (Voir Alignment automatique à la page 88.)
Alignemnt manuel	Imprim tableau		Imprime le tableau pour vérifier l'alignement des couleurs manuellement. (Voir Alignment manuel à la page 89.)
	Align. couleurs	1 magenta gauche2 cyan gauche3 jaune gauche4 magenta centre5 cyan centre6 jaune centre7 magenta droite8 cyan droite9 jaune droite	Entrez la valeur de correction sur le tableau que vous avez imprimé avec Imprim tableau. (Voir Alignment manuel à la page 89.)
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Imprimer dir.

Sous-menu	Options de menu	Options	Descriptions
Format papier		Letter/Legal/A4*/Executive/JIS B5/B5/A5/A5 L/JIS B6/B6/A6/Folio	Définit la taille du papier pour l'impression directe.
Type support		Papier ordin.*/Papier écais/Pap plus écais/Papier fin/Papier recyclé/Papier fort/Papier glacé	Définit le type du papier pour l'impression directe.
Page multiple		1en1*/2 en 1/4 en 1/9 en 1/16 en 1/25 en 1/1 en 2x2 pages/1 en 3x3 pages/1 en 4x4 pages/1 en 5x5 pages	Définit le modèle si vous souhaitez imprimer plusieurs pages sur une seule feuille ou une page sur plusieurs feuilles.
Orientation		Portrait*/Paysage	Cet apparéil peut imprimer dans le sens de la hauteur (portrait) ou de la largeur ( paysage).
Copies triées		Activé*/Désactivé	Définit l'utilisation de l'impression avec assemblage.
Qualité impr.		Normale*/Fin	Définit la qualité d'impression.
Option PDF		Original*/Original&Vign./Original&Marque	Définit les informations que vous souhaitez ajouter au document.
Impress.index		Simple*/Détails	Définit la taille de l'index pour l'impression directe. Si vous choisissez Détails, l'impression prendra plus de temps. (Voir Impression de données à partir d'un module mémoire flash USB avec l'impression directe à la page 23.)
Les paramètres par défaut sont indiqués en gras avec un astérisque.

Paramètres par défaut

L'appareil possède trois niveaux de paramètres par défaut, lesquels ont été définis en usine avant livraison (voir Tableau des menus à la page 74).

Paramétrage réseau par défaut Réinit. d'usine Réinitialisation des paramètres

Remarque

• Ceux-ci, prédéfinis en usine, ne peuvent pas être modifiés.
• Il est impossible de modifier le Compteur page.

Paramétrage réseau par défaut

Si vous pouvez rétablir uniquement le serveur d'impression sur ses paramètres par défaut (ce qui réinitialisera toutes les informations stockées sur le réseau telles que le mot de passe et l'adresse IP), procédez comme suit :

1 Appuyez sur + ou - pour CHOISIR Réseau. Appuyez sur OK. 2 Appuyez sur + ou - pour CHOISIR Reinit. reseau. Appuyez sur OK. 3 Appuyez sur + pour besoin Init.. 4 Appuyez sur + pour CHOISIR Oui. L'appareil redemarre automatiquement.

Réinitialisation d'usine

Vous pouvez rétablir partiellement les paramètres par défaut de l'imprimante. Les paramètres qui ne seront pas réinitialisés sont Interface, Langue locale, Réimpression, Align. couleurs, Verr. réglage, Secure Function Lock 2.0 et les paramètres réseau :

1 Appuyez sur + ou - pour CHOISIR Menu initial. Appuyez sur OK. 2 Appuyez sur + ou - pour CHOISIR REINIT. d'usine. Appuyez sur OK. 3 Appuyez sur + pour besoin Init.

Réinitialisation des paramètres

Cette opération restaure les paramètres définis en usine de la machine :

1 Déconnectez le câble du réseau de l'appareil, sinon les paramètres réseau (tels que l'adresse IP) ne seront pas réinitialisés. 2 Appuyez sur + ou - pour besoin Menu initial.. Appuyez sur OK. 3 Appuyez simultanément sur + et Cancel. Appuyez sur OK une fois que Réinit. param. est apparu. 4 Appuyez sur + pour besoin Init..

5 Appuyez sur + pour besoin Oui. L'appareil redémarre automatiquement.

Calibration couleur

La densité de sortie de chaque couleur peut varier en fonction de la température et de l'humidité ambiantes de l'appareil. La calibration vous aide à améliorer la densité de la couleur.

Remarque

Si vous imprimez à l'aide du pilote d'imprimante Windows®, le pilote obtient automatiquement les données de calibration si les options Utiliser les données de calibration et Obtenir automatiquement les données du périphérique sont toutes les deux actives. Par défaut, ces options sont activées. Voir Calibration couleur à la page 39.

Si vous imprimez à l'aide du pilote d'imprimante Macintosh, vous devez exécuter la calibration à partir du Status Monitor. Après avoir activé Status Monitor, sélectionnez Calibration couleur dans le menu Contrôle. Voir Status Monitor à la page 62 pour plus d'informations sur l'activation du Status Monitor.

Calibration

1 Appuyez sur + ou - pour désir Correct couleurs. Appuyez sur OK. 2 Appuyez sur + ou - pour CHOISIR Etalon. couleurs. Appuyez sur OK. 3 Appuyez sur OK pour besoin Etalonner. 4 Appuyez sur + pour besoin Oui.

Réinitialisation

Vous soussoulez réinitialiser les paramètres de calibration sur leurs valeurs par défaut.

1 Appuyez sur + ou - pour CHOISIR Correct couleurs. Appuyez sur OK. 2 Appuyez sur + ou - pour CHOISIR Étalonnage couleurs. Appuyez sur OK. 3 Appuyez sur + ou - pour besoin Init.. Appuyez sur OK. 4 Appuyez sur + pour besoin Init..

Alignement automatique

Vous pouvez régler automatiquement la position d'impression de chaque couleur.

1 Appuyez sur + ou - pour désir Correct couleurs. Appuyez sur OK. 2 Appuyez sur + ou - pour besoin Alignment auto. Appuyez sur OK. 3 Appuyez sur OK pour besoin Alignment.

4 Appuyez sur + pour besoin Oui.

Alignement manuel

Lorsque vous définissez manuellement l'alignement des couleurs, vous devez imprimer le tableau d'alignement des couleurs. Ensuite, vous devez définir sur l'appareil les paramètres correspondant aux instructions de ce tableau.

Imprim tableau

Vous pouvez imprimer le tableau d'alignement des couleurs pour vérifier manuellement l'alignement des couleurs.

1 Appuyez sur + ou - pour désir Correct couleurs. Appuyez sur OK. 2 Appuyez sur + ou - pour CHOISIR Alignement manuel. Appuyez sur OK. 3 Appuyez sur + ou - pour besoin Imprim. tableau. Appuyez sur OK.

Alignement couleurs

Vous pouvez corriger manuellement l'alignement des couleurs.

1 Appuyez sur + ou - pour CHOISIR Correct couleurs. Appuyez sur OK. 2 Appuyez sur + ou - pour CHOISIR Alignement manuel. Appuyez sur OK. 3 Appuyez sur + ou - pour désir Align. couleurs. Appuyez sur OK. Pour définir l'alignement des couleurs, suivez les instructions du tableau d'alignement des couleurs. 5 Appuyez sur OK.

Fréquence

Vous pouvez définir la fréquence à laquelle la correction des couleurs (Calibration couleur et Alignment automatique) doit se produire. La valeur par défaut est Normale. Le processus de correction des couleurs consomme une certaine quantité de toner.

1 Appuyez sur + ou - pour CHOISIR Correct couleurs. Appuyez sur OK. 2 Appuyez sur + ou - pour besoin Fréquence. Appuyez sur OK. 3 Appuyez sur + ou - pour désir Normale, Bas ou Non. Appuyez sur OK.

4 Option

L'appareil peut être équipé des accessoires en option suivants. En les installant, vous pouvez améliorer les capacités de l'appareil.

Bac inférieur1	Mémoire SO-DIMM
LT-300CL
Voir Bac inférieur (LT-300CL) sur cette page.	Voir SO-DIMM à la page 91.

Le modèle HL-4570CDWT est doté en standard du bac inférieur.

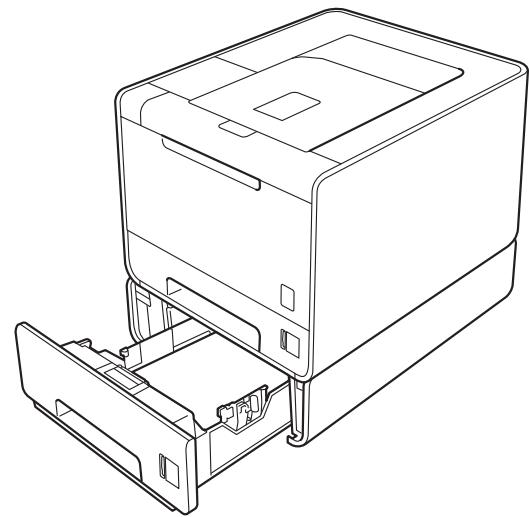

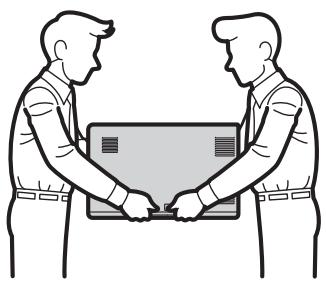

Bac inférieur (LT-300CL)

Il est possible d'installer un bac inférieur en option (bac 2). Le bac inférieur peut contenir jusqu'à 500 feuilles de papier de 80 g/m² (21 lb). Quand le bac en option est installé, l'appareil peut contenir jusqu'à 800 feuilles de papier ordinaire de 80 g/m² (21 lb). Si vous souhaitez acheter le bac inférieur en option, veuillez contacter le revendeur qui vous a vendu l'appareil ou le service à la clientèle Brother.

Pour l'installation, veuillez consulter le Guide de l'utilisateur fourni avec le bac inférieur.

So-dimm

L'appareil est doté en standard d'une mémoire de 128 Mo et d'un logement permettant l'installation d'une extension optionnelle de la mémoire. Vous pouvez augmenter la mémoire jusqu'à 384 Mo en installant un module SO-DIMM (Small Outline Dual In-line Memory Module).

Types so-dimm

Vous pouvez installer les modules SO-DIMM suivants :

■ Kingston KTH-LJ2015/128 128 Mo ■ Kingston KTH-LJ2015/256 256 Mo Transcend TS128MHP422A 128 Mo Transcend TS256MHP423A 256 Mo

Remarque

• Pour plus d'informations, visitez le site Web de Kingston Technology à l'adresse http://www.kingston.com/.
• Pour plus d'informations, visitez le site Web de Transcend Information à l'adresse http://www.transcend.com.tw/.

Généralement, le module SO-DIMM doit posséder les caractéristiques suivantes :

Type : 144 broches et sortie 16 bits

Latence CAS : 4

Cadence d'horloge : 267 MHz (533 Mbit/s/broche) ou plus

Capacité: 64, 128 ou 256 Mo

Hauteur: 30,0 mm (1,18 po.)

Type DRAM : DDR2 SDRAM

Remarque

• Il se peut que certains modules SO-DIMM ne fonctionnent pas avec l'appareil.
• Pour obtenir des informations supplémentaires, veuillez contacter le revendeur qui vous a vendu l'appareil ou le service à la clientèle Brother.

Remarque

Eteignez l'interrupteur de l'appareil avant d'installer ou de retirer la mémoire SO-DIMM.

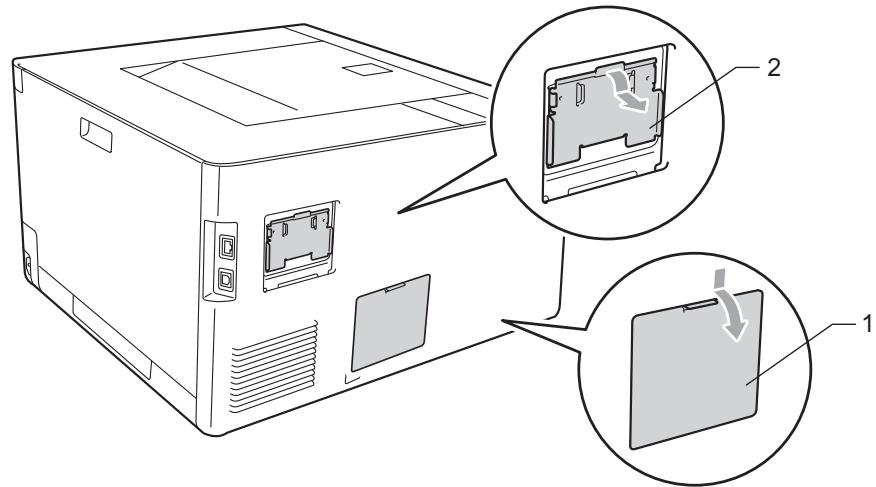

Eteignez l'interrupteur de l'appareil, puis débranchez l'appareil. Débranchez tous les câbles d'interface de l'appareil. Retirez le couvercle en plastique (1), puis celui en métal (2) de la mémoire SO-DIMM.

Déballiez la mémoire SO-DIMM en la tenant par ses bords.

Important

Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les puces de mémoire ou la surface de la carte.

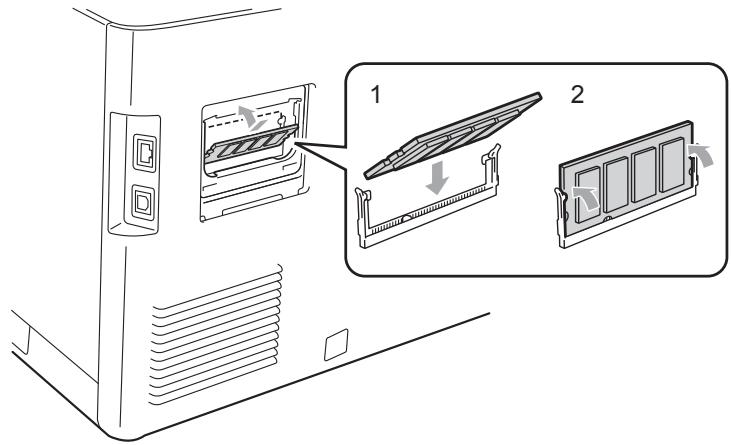

Tenez la mémoire SO-DIMM par les bords et alignez ses encoches avec les protubérances dans le logement. Insérez la mémoire SO-DIMM en diagonale (1), puis inclinez-la vers la carte d'interface jusqu'à ce qu'elle s'enclenche en position (2).

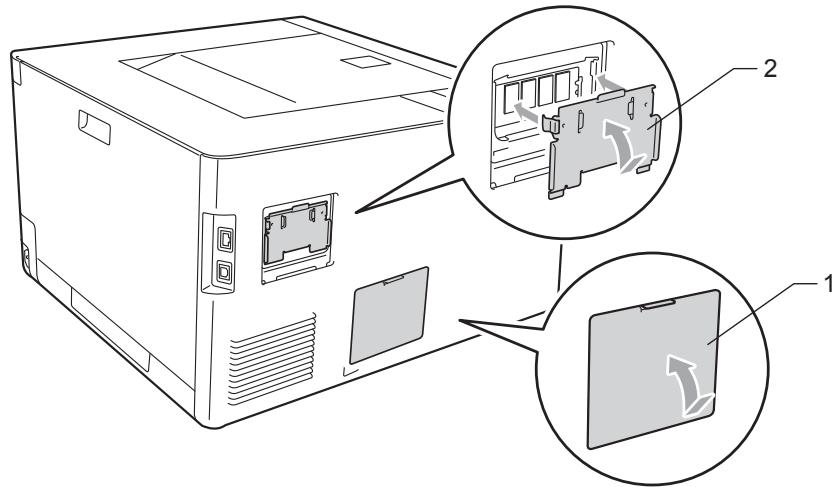

Remettez le couvercle en métal (2), puis celui en plastique (1) en place sur la mémoire SO-DIMM.

Rebranche le câble d'interface sur votre appareil. Rebranche l'appareil, puis mettez-le sous tension.

Remarque

Pour vérifier que la SO-DIMM a bien été installée, vous pouvez imprimer la liste des paramètres de l'imprimante qui affiche la taille actuelle de la mémoire. (Voir Info. appareil à la page 74.)

Remplacement des consommables

Vous devez remplacer les consommables lorsque l'appareil indique qu'ils ont atteint la fin de leur durée de vie. Vous pouvez remplacer vous-même les consommables suivants :

Cartouche de toner	Tambour
Voir Cartouche de toner à la page 102. Nom du modèle : TN-320BK, TN-325BK, TN-328BK, TN-320C, TN-325C, TN-328C, TN-320M, TN-325M, TN-328M, TN-320Y, TN-325Y, TN-328Y	Voir Tambour à la page 107. Nom du modèle : DR-320CL
Unité courroie	Bac de toner usagé
Voir Unité courroie à la page 112. Nom du modèle : BU-300CL	Voir Bac de toner usagé à la page 116. Nom du modèle : WT-300CL

Les messages suivants s'affichent sur l'écran LCD en mode « Ready » (Prêt). Ces messages vous mettent en garde et vous invitent à remplacer les consommables correspondants avant qu'ils ne soient épuisés. Pour éviter tout désagrément, nous vous conseillons d'acheter les consommables requis avant l'arrêt total de l'appareil.

Messages affichés	Consommables à remplacer	Durée de vie approximative	Comment procédér	Nom du modèle
Prêt Kô Yô Mô Cô 5	Cartouche de toner, Noir	2 500 pages 1 2 6 4 000 pages 1 2 7 6 000 pages 1 2 8	Voir page 102	TN-320BK 6 TN-325BK 7 TN-328BK 8
Prêt Kô Yô Mô Cô 5	Cartouche de toner, Cyan	1 500 pages 1 2 6 3 500 pages 1 2 7 6 000 pages 1 2 8		TN-320C 6 TN-325C 7 TN-328C 8
Prêt Kô Yô Mô Cô 5	Cartouche de toner, Magenta			TN-320M 6 TN-325M 7 TN-328M 8
Prêt Kô Yô Mô Cô 5	Cartouche de toner, Jaune			TN-320Y 6 TN-325Y 7 TN-328Y 8
Fin tambi proche	Tambour	25 000 pages 1 3 4	Voir page 108	DR-320CL
Fin courroie	Unité courroie	50 000 pages 1	Voir page 112	BU-300CL
Fin collecteur	Bac de toner usagé	50 000 pages 1	Voir page 116	WT-300CL

Pages au format A4 ou Letter sur une seule face. 2 Valeur de rendement déclarée approximative selon la norme ISO/IEC 19798. 3 1 page par tâche 4 La durée de vie du tambour est approximative et peut varier selon le type d'utilisation. 5 Le repère désigne le clignotement. 6 Cartouche de toner standard 7 Cartouche haute capacité 8 Cartouche super haute capacité (HL-4570CDW(T) uniquement)

Veuillez nettoyer régulièrement l'appareil et remplacer les consommables lorsque les messages suivants apparaissent sur l'écran ACL.

Messages affichés	Consommables à remplacer	Durée de vie approximative	Comment procédér	Nom du modèle
Remplacer toner <Déuxière ligne de l'écran ACL> Ouvrir le capot avant et remplaçer la cartouche de toner. Noir (K)	Cartouche de toner, Noir	2 500 pages 1 2 5 4 000 pages 1 2 6 6 000 pages 1 2 7	Voir page 102	TN-320BK 5 TN-325BK 6 TN-328BK 7
Remplacer toner <Déuxière ligne de l'écran ACL> Ouvrir le capot avant et remplacer la cartouche de toner. Cyan (C)	Cartouche de toner, Cyan	1 500 pages 1 2 5 3 500 pages 1 2 6 6 000 pages 1 2 7		TN-320C 5 TN-325C 6 TN-328C 7
Remplacer toner <Déuxière ligne de l'écran ACL> Ouvrir le capot avant et remplacer la cartouche de toner. Magenta (M)	Cartouche de toner, Magenta			TN-320M 5 TN-325M 6 TN-328M 7
Remplacer toner <Déuxière ligne de l'écran ACL> Ouvrir le capot avant et remplacer la cartouche de toner. Jaune (Y)	Cartouche de toner, Jaune			TN-320Y 5 TN-325Y 6 TN-328Y 7
Remplac tambour	Tambour	25 000 pages 1 3 4	Voir page 108	DR-320CL
Arrêt tambour	Tambour	25 000 pages 1 3 4	Voir page 108.	DR-320CL
Rpl. courroie	Unité courroie	50 000 pages 1	Voir page 112	BU-300CL
Rpl. Collecteur <Déuxème ligne de l'écran LCD> Remplacez le collecteur de toner usagé. Reportez-vous au Guide d'utilisation pour obtenir des instructions.	Bac de toner usagé	50 000 pages1	Voir page 116	WT-300CL
Remplac. Fusion	Ensemble de fixage	100 000 pages1	Appelez votre revendeur ou le service à la clientèle Brother pour vous procurer un ensemble de fixation de rechange.
Remplac.PF KitMP	Kit d'alimentation papier	50 000 pages1	Appelez votre revendeur ou le service à la clientèle Brother pour vous procurer un kit d'alimentation papier multi-usage de rechange.
Remplac. PF Kit1	Kit d'alimentation papier	100 000 pages1	Appelez votre revendeur ou le service à la clientèle Brother pour vous procurer un kit d'alimentation 1 de rechange.
Remplac. PF Kit2	Kit d'alimentation papier	100 000 pages1	Appelez votre revendeur ou le service à la clientèle Brother pour vous procurer un kit d'alimentation 2 de rechange.
Remplacez laser	Groupe laser	100 000 pages1	Appelez votre revendeur ou le service à la clientèle Brother pour vous procurer un groupe laser de rechange.

Pages au format A4 ou Letter sur une seule face. 2 Valeur de rendement déclarée approximative selon la norme ISO/IEC 19798. 3 1 page par tâche 4 La durée de vie du tambour est approximative et peut varier selon le type d'utilisation. 5 Cartouche de toner standard 6 Cartouche haute capacité 7 Cartouche super haute capacité (HL-4570CDW(T) uniquement)

Remarque

• Voir http://www.brother.eu/recycle/ pour savoir comment retourner la cartouche de toner vide dans le cadre du programme de collecte Brother. Si vous ne renvoyez pas la cartouche usagée, mettez-la au rebut conformément à la législation locale en vigueur, en la séparant des ordures ménagères. Si vous avez des questions, appelez les autorités locales compétentes.
• Il vous est conseillé de placer les consommables usagés sur un morceau de papier pour éviter les renversements accidentels.
• Si vous utilisez du papier dont les caractéristiques ne correspondent pas exactement au papier recommandé, la durée de vie des différents consommables et des pièces de l'appareil risque d'être réduite.
• Les différentes durées de vie de cartouches de toner et de bac de toner usage prévues sont basées sur la norme ISO/IEC 19798. La fréquence de remplacement sera fonction de la complexité des pages imprimées, du taux de couverture et du type de support utilisé.

Avant de remplacer les consommables

Avant de remplacer les consommables, lisez les instructions suivantes.

Avertissement

NE JETEZ PAS au feu la cartouche de toner et le bac de toner usage. Elle pourrait exploser et provoquer des blessures.

N'UTILISEZ PAS des produits inflammables, des aérosols ou des liquides/solvants organiques ou de l'ammoniac pour nettoyer l'intérieur ou l'extérieur de l'appareil. Vous risqueriez de provoquer un incendie ou des chocs électriques. Voir Nettoyage à la page 121 pour plus d'informations sur le nettoyage de la machine.

Prenez soin de ne pas inhaler de toner.

Important

• Les appareils Brother sont conçus pour fonctionner avec du toner répondant à des specifications précises et leurs performances sont optimales quand ils sont utilisés avec des cartouches de toner Brother authentiques. Brother ne peut pas garantir des performances optimales si du toner ou des cartouches de toner différentes sont utilisées. Brother déconseille donc l'utilisation de cartouches autres que les cartouches de marque Brother avec cet appareil.

Si l'ensemble tambour ou d'autres parties de cet appareil est endommagé suite à l'utilisation de produits en provenance d'autres fabricants, les éventuelles réparations nécessaires ne seront pas forcément couvertes par la garantie.

• Installez la cartouche de toner dans le tambour dés que vous la retirez de son emballage de protection. Pour éviter les dégradations eventuelles de la qualité d'impression, NE TOUCHCHEZ PAS aux parties indiquées en grisé sur l'illustration.

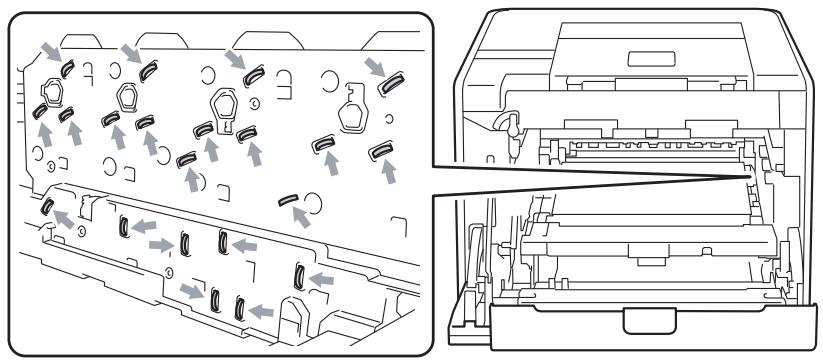

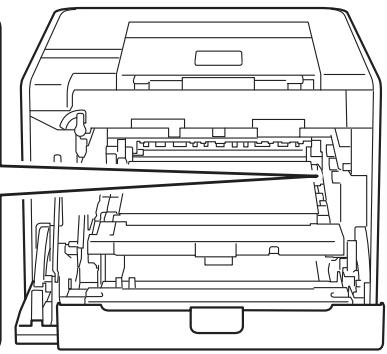

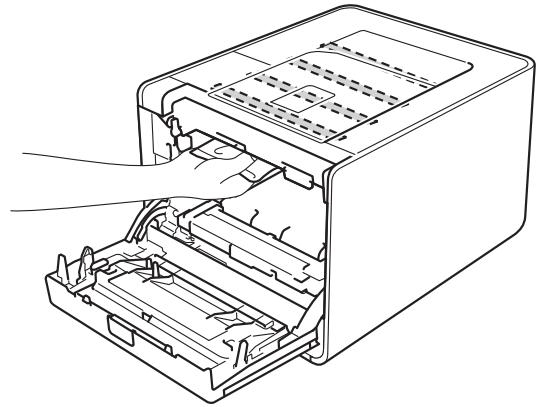

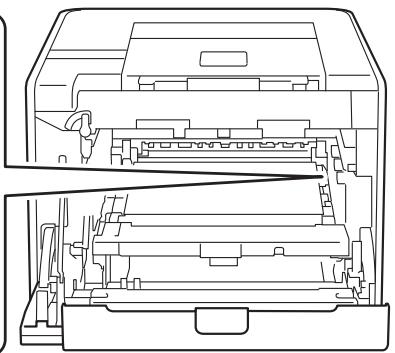

Intérieur de l'appareil (vue avant)

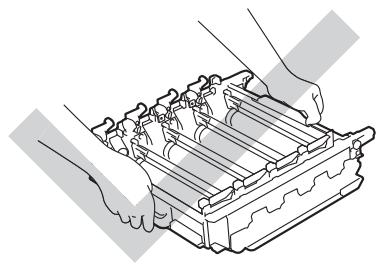

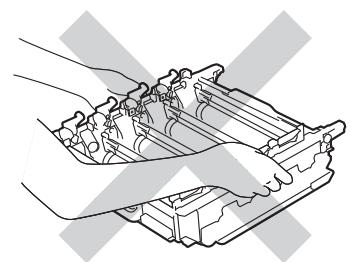

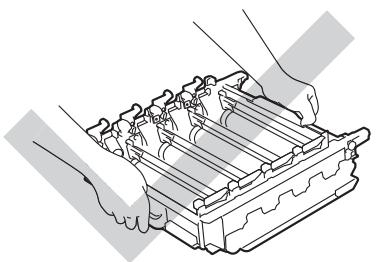

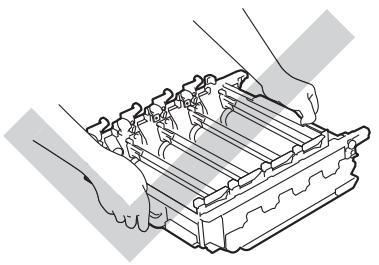

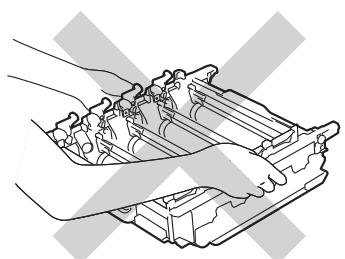

• Saisissez les poignées vertes du tambour lorsque vous le transportez. NE SAISISSEZ PAS le tambour par les côtés.

• Nous vous conseillons de déposer le tambour et/ou la cartouche de toner sur une surface propre et plane recouverte d'une feuille de papier jetable, au cas où vous renverseriez du toner par mégarde.
• Manipulez la cartouche de toner et le bac de toner usagé avec précaution. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

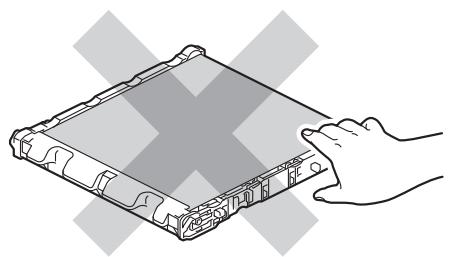

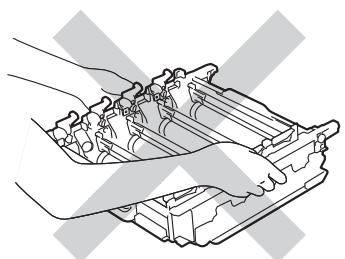

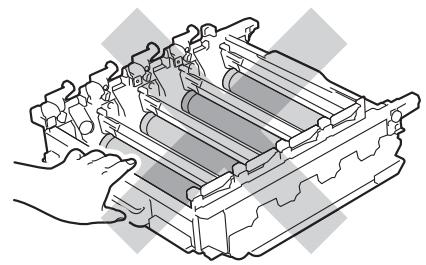

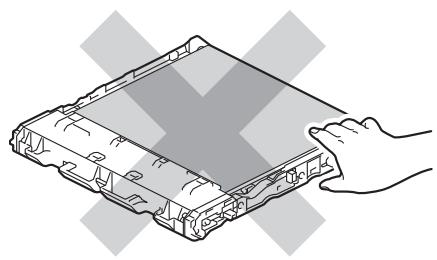

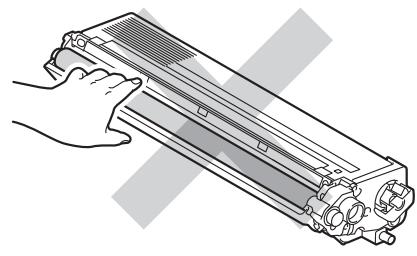

• Pour éviter les problèmes de qualité d'impression, NE TOUCHEZ PAS aux parties indiquées en gris sur les illustrations.

• Nous vous recommandons de nettoyer l'appareil lorsque vous remplacez les consommables. Voir Nettoyage à la page 121.
• NE DEBALLEZ une cartouche de toner de rechange que lorsque vous êtes prêt à l'installer dans l'appareil. Si les cartouches de toner sont déballées longtemps avant leur installation, la longévité du toner s'en desséchera.
• NE DEBALLEZ un tambour de rechange que lorsque vous êtes prêt à l'installer dans l'appareil. Si un tambour est soumis aux rayons du soleil ou à un éclairage, il risque d'être endommagé. Les du retrait de l'ensemble tambour, procédez avec précaution car il peut contenir du toner.

Remarque

• Prenez soin de bien emballer la cartouche de toner dans un sac adapté pour éviter que la poudre de toner ne se renverse.
• Voir http://www.brother.eu/recycle/ pour savoir comment retourner la cartouche de toner vide dans le cadre du programme de collecte Brother. Si vous ne renvoyez pas la cartouche usagée, mettez-la au rebut conformément à la législation locale en vigueur, en la séparant des ordures ménagères. Si vous avez des questions, appelez les autorités locales compétentes.
• Mettez au rebut le bac de toner usagé conformément à la législation locale en vigueur, en le séparant des ordures ménagères. Si vous avez des questions, appelez les autorités locales compétentes.
• Pour garantir une impression de qualité, utilisez seulement des cartouches de toner Brother d'origine. Contactez votre revendeur pour acheter des cartouches de toner.

Cartouche de toner

Nom du modèle : Pour connaître le nom du modèle des cartouches de toner, voir Remplacement des consommables à la page 94.

Une cartouche de toner standard neuve permet d'imprimer environ 2500 pages (noir) ou environ 1500 pages (jaune, magenta, cyan) 1.

Pour connaître la durée de vie approximative des cartouches de toner haute capacité ou des cartouches de toner super haute capacité, voir Remplacement des consommables à la page 94.

Remarque

• Les cartouches de toner fournies avec l'appareil sont des cartouches de toner standard.
• La quantité de toner utilisée varie en fonction de ce qui est imprimé sur la page et du paramètre de densité d'impression.
• Si vous changez le paramètre de densité d'impression pour obtenir une impression plus claire ou plus foncée, la consommation de toner variera en conséquence.

Message toner insuffisant

Les repères indiquent l'état de chaque cartouche de toner : Noir (K), Jaune (Y), Magenta (M) et Cyan (C) (ou désigne le clignotement). Lorsqu'un repère clignote (☐), la cartouche de toner indiquée arrive en fin de vie.

Message remplacez toner

Quand le message suivant s'affiche à l'écran, vous devez procéder au remplacement de la cartouche de toner.

La deuxième ligne de l'écran ACL indique la couleur que vous devez remplacer.

L'appareil cesse d'imprimer jusqu'à ce que vous remplaciez la cartouche de toner. Une cartouche de toner Brother d'origine neuve et inutilisée entraîne la réinitialisation du mode Remplacement toner.

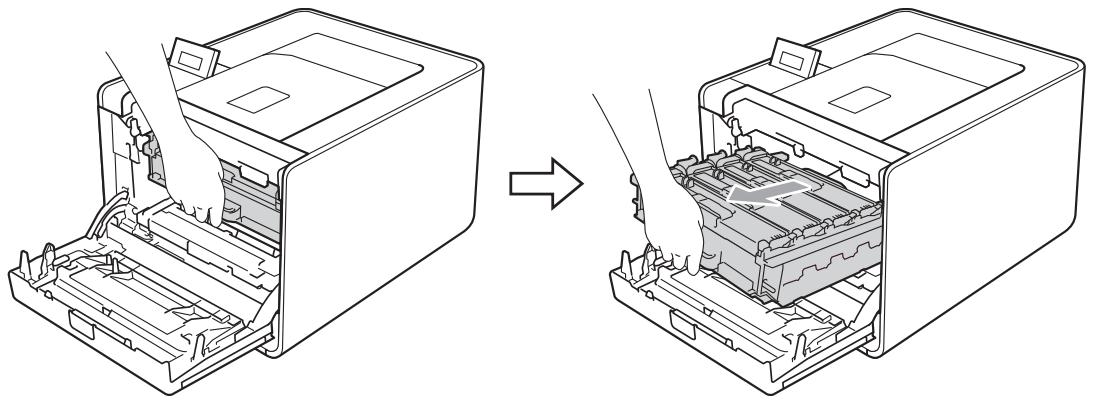

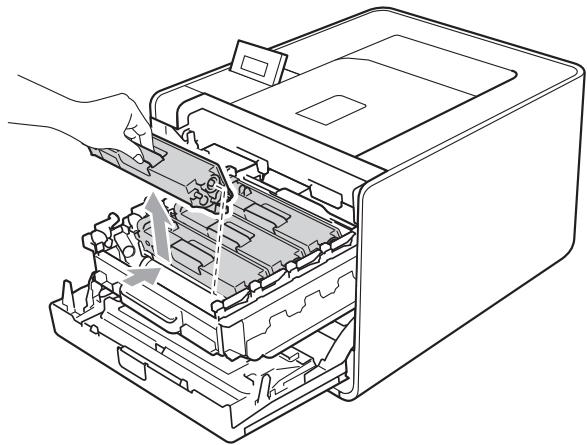

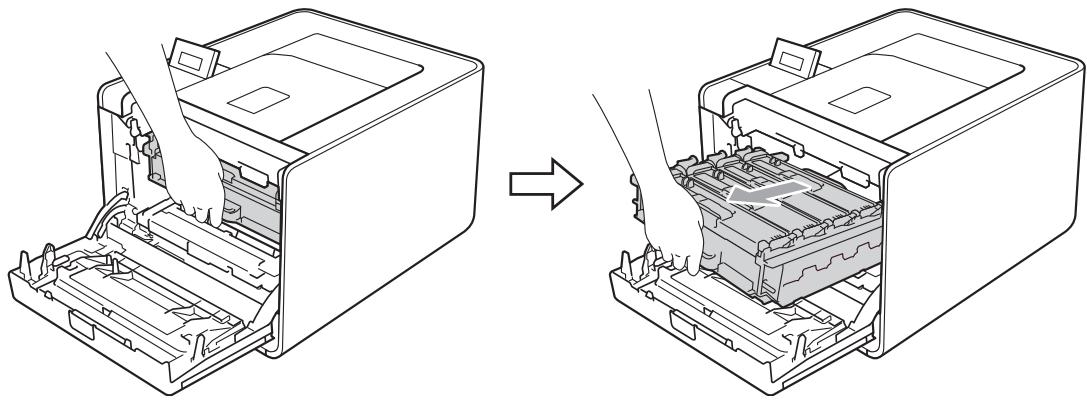

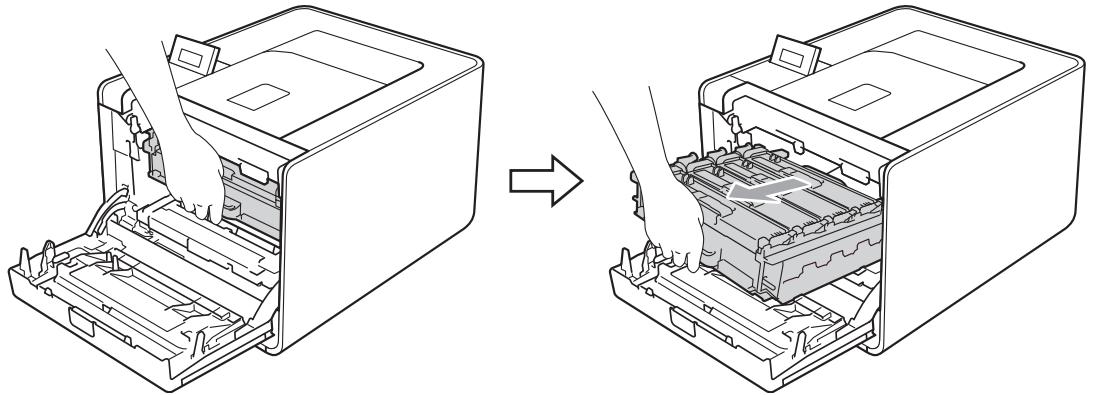

Remplacement de cartouches de toner

Avant de remplacer les cartouches de toner, voir Avant de remplacer les consommables à la page 99.

Vérifiez que l'appareil est sous tension. Sortez délicatement l'ensemble tambour et cartouche de toner.

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

Saisissez la poignée de la cartouche de toner et poussez-la légèrement vers l'appareil pour la déverrouiller. Ensuite, extrayez-la du tambour. Procédez ainsi pour toutes les cartouches de toner.

4 Appuyez pour libérer les loquets du capot des fils corona (1), puis ouvrez le capot.

5 Nettoyez le fil corona à l'intérieur du tambour en faisant délicatement coulisser la languette verte de gauche à droite et dans le sens opposé à plusieurs reprises.

Remarque

Veillez à replacer la languette dans sa position d'origine (▲) (1). Sinon, les pages imprimées pourraient présenter une strie verticale.

6 Fermez le capot des fils corona.

Répétez les étapes pour nettoyer les trois fils corona restants. 8 Déballez la cartouche de toner neue. Secouez-la latéralement plusieurs fois pour répartir le toner uniformément.

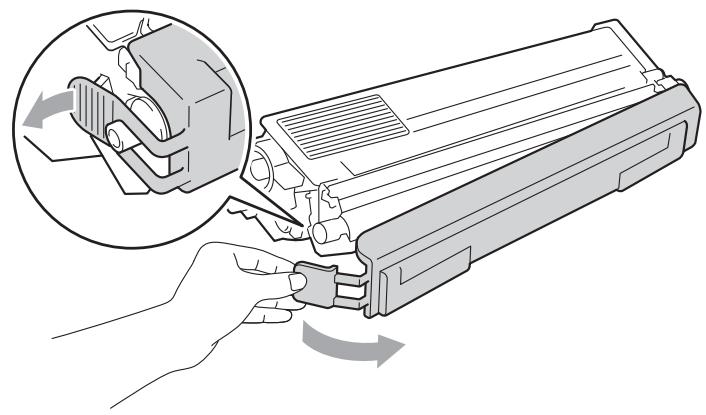

9 Retirez le cache de protection.

Saisissez la poignée de la cartouche de toner et faites-la glisser dans le tambour, puis tirez-la délicatement vers vous jusqu'au déclic. Veillez à bien faire correspondre la couleur de la cartouche de toner avec la couleur de l'étiquette du tambour. Procédez ainsi pour toutes les cartouches de toner.

Appuyez sur le tambour jusqu'à la butée.

Fermez le capot avant de l'appareil.

Remarque

Une fois la cartouche de toner remplacée, N'eteignez PAS l'interrupteur de l'appareil ou n'ouvrez pas le capot avant aussi longtemps que Prêt ne s'est pas affichée sur l'écran ACL.

Tambour

Nom du modèle: DR-320CL

Un ensemble tambour neuf permet d'imprimer environ 25 000 pages au format A4 ou Letter sur une seule face.

Remarque

• De nombreux facteurs régissent la durée de vie réelle du tambour : température, humidité, type de papier, type de toner utilisé, etc. Dans des conditions idéales d'utilisation, la durée de vie moyenne du tambour est estimée à environ 25 000 pages. Le nombre de pages imprimées par un même tambour peut, dans certains cas, être bien inférieur à ce chiffre. Dans la mesure où nous ne contrôlons pas les nombreux facteurs qui influent sur la durée de vie réelle du tambour, nous ne pouvons pas garantir un nombre minimum de pages imprimées par le tambour.
• Pour une performance optimale, utilisez uniquement du toner de marque Brother. L'appareil doit seulement être utilisé dans un local propre, non poussièreux et bien aéré.
• L'utilisation d'un tambour fabriqué par un constructeur tiers risque de réduire non seulement la qualité de l'impression, mais également la qualité et la durée d'utilisation de l'appareil. La garantie ne s'étend en aucun cas aux problèmes découlant de l'utilisation d'un tambour provenant d'un fabricant tiers.

Message d'erreur tambour

Erreur tambour

Les fils corona sont sales. Nettoyez les fils corona situés dans le tambour. (Voir Nettoyage des fils corona à la page 127.)

Si vous avez nettoyé les fils corona et si l'écran ACL indique toujours Erreur tambour, cela signifie que la durée de vie du tambour touche à sa fin. Remplacez le tambour par un neuf.

Le tambour arrive en fin de sa durée de vie nominale et doit être remplacé. Il est recommandé de conserver un tambour d'origine Brother à disposition en vue de son installation.

Nettoyez les fils corona situés dans le tambour. Sinon, les pages imprimées pourraient présenter une strie verticale ou une erreur tambour pourrait survenir. (Voir Nettoyage des fils corona à la page 127.)

Message remplacer tambour

Remplacez tambour

Le tambour a dépassé sa durée de vie nominale. Remplacez le tambour par un neuf. À ce stade, il est recommandé d'installer un tambour d'origine Brother.

Après le remplacement, remettez à zéro le compteur du tambour en suivant les instructions qui accompagnent le nouveau tambour.

Message d'arrêt du tambour

Arrêt tambour

Nous ne pouvons pas garantir la qualité d'impression. Remplacez le tambour par un neuf. À ce stade, il est recommandé d'installer un tambour d'origine Brother.

Après le remplacement, remettez à zéro le compteur du tambour en suivant les instructions qui accompagnent le nouveau tambour.

Remplacement du tambour

Avant de remplacer le tambour, voir Avant de remplacer les consommables à la page 99.

Vérifiez que l'appareil est sous tension. Sortez délicatement l'ensemble tambour et cartouche de toner.

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

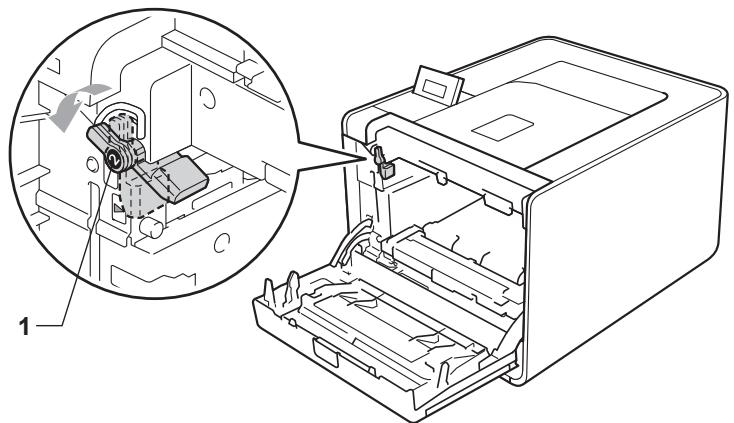

3 Tournez le levier de blocage vert (1) situé à gauche de l'appareil dans le sens antihoraire vers la position de déblocage. Saisissez les poignées vertes du tambour, soulevez l'avant du tambour et retirez-le de l'appareil.

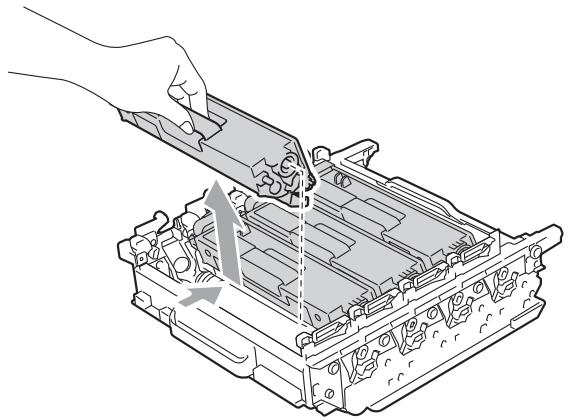

Saisissez la poignée de la cartouche de toner et poussez-la légèrement pour la déverrouiller. Ensuite, extrayez-la du tambour. Procédez ainsi pour toutes les cartouches de toner.

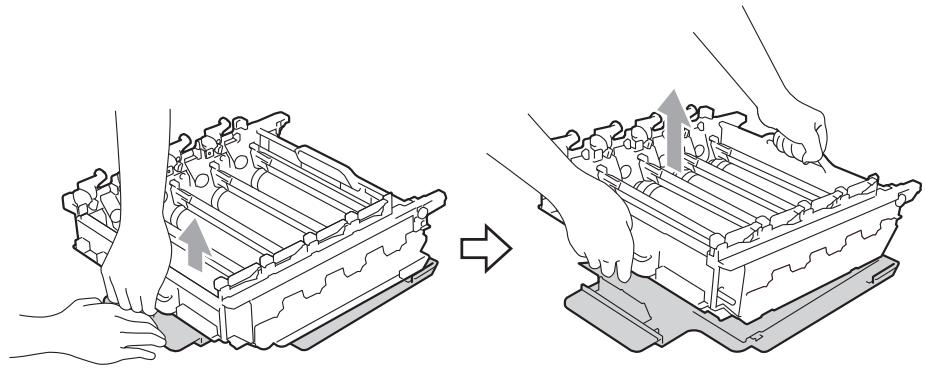

Déballez le nouveau tambour et retirez le cache de protection.

Saisissez la poignée de la cartouche de toner et faites-la glisser dans la section de couleur appropriée du tambour jusqu'au déclic.

Vérifiez que le levier de blocage vert (1) est en position de déblocage, comme indiqué sur l'illustration.

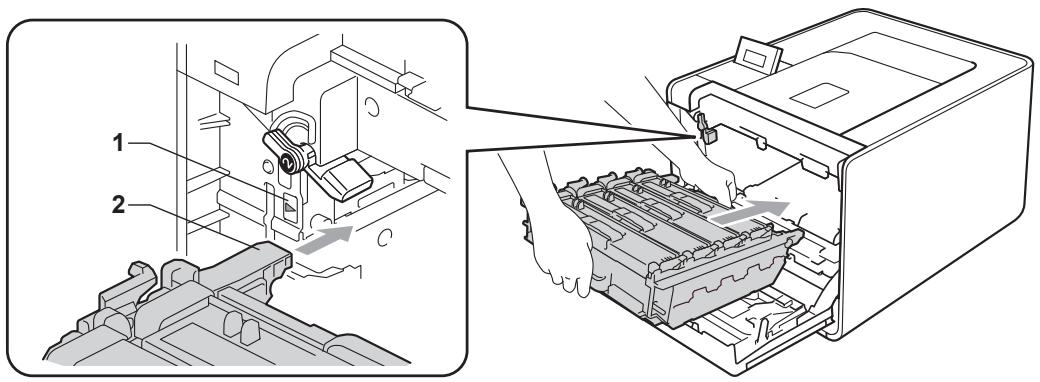

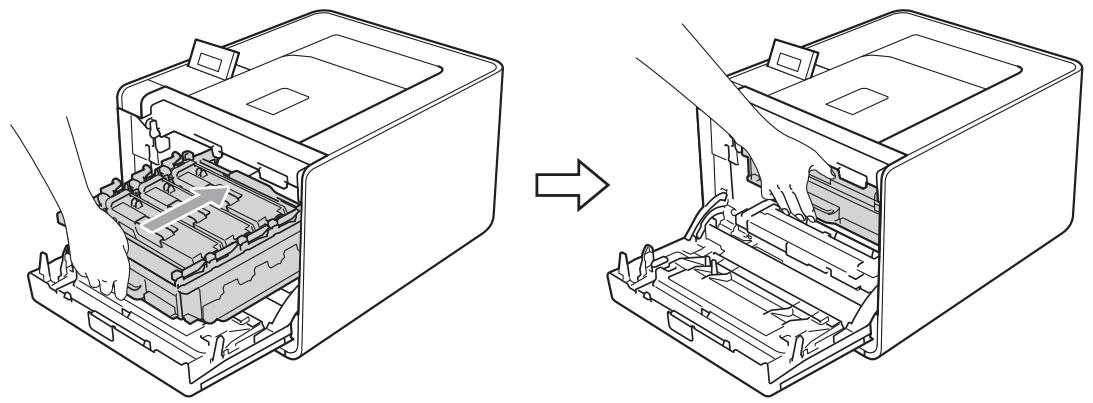

Faites correspondre les extrémités du guide (2) du tambour avec les repères (1) situés de part et d'autre de l'appareil, puis glissez délicatement le tambour dans l'appareil jusqu'à la butée, au niveau du levier de blocage vert.

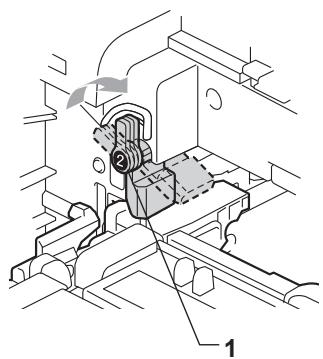

9 Tournez le levier de blocage vert (1) dans le sens horaire jusqu'à la position de blocage.

10 Appuyez sur le tambour jusqu'à la butée.

11 Fermez le capot avant de l'appareil.

Quand vous remplacez le tambour par un neuf, vous devez réinitialiser le compteur du tambour en suivant la procédure suivante :

1 Appuyez sur + ou - pour désir Info. appareil. Appuyez sur OK. 2 Appuyez sur + ou - pour CHOISIR RÉIN. vie pièces. Appuyez sur OK. 3 Appuyez sur + pour besoin Tambour. Appuyez sur OK. 4 Appuyez sur + pour réinitialiser le compteur du tambour.

Unité courroie

Nom du modèle: BU-300CL

Une courroie neuve permet d'imprimer environ 50 000 pages au format A4/Letter sur une seule face.

Message de fin de courroie proche

Fin courroie

Si l'écran LCD affiche Fin courroie, cela signifie que la durée de vie de l'unité courroie est proche d'expiration. Achetez une unité courroie neuve et gardez-la à portée de main en prévision du message Rpl. courroie.

Message de remplacement de courroie

Lorsque le message suivant s'affiche sur l'écran LCD, vous devez procéder au remplacement de l'unité courroie.

Rpl. courroie

Important

Tout endommagement causé par une manipulation incorrecte de l'unité courroie est susceptible d'annuler libre sa participation.

Remplacement de l'unité courroie

Avant de remplacer l'unité courroie, voir Avant de remplacer les consommables à la page 99.

Vérifiez que l'appareil est sous tension. Sortez délicatement l'ensemble tambour et cartouche de toner.

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

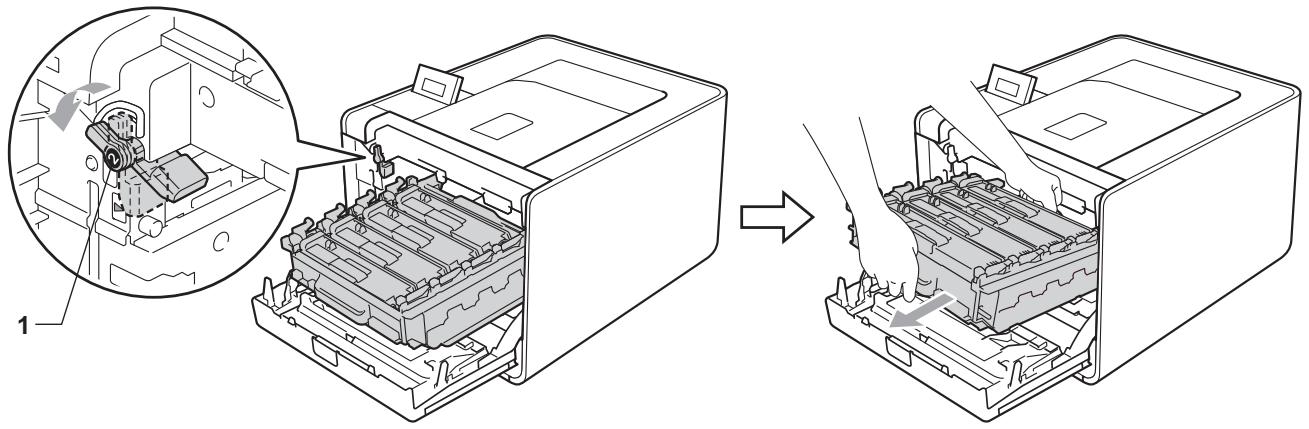

3 Tournez le levier de blocage vert (1) situé à gauche de l'appareil dans le sens antihoraire vers la position de déblocage. Saisissez les poignées vertes du tambour, soulevez l'avant du tambour et retirez-le de l'appareil.

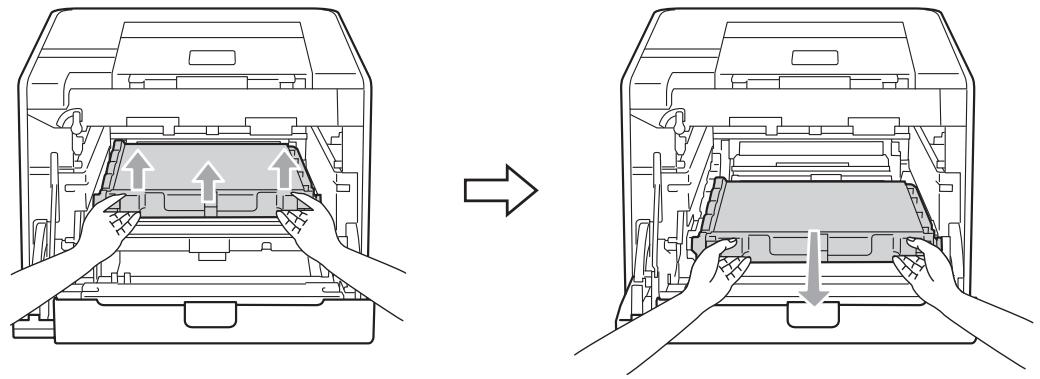

Des deux mains, tenez la poignée verte de l'unité courroie et soulevez l'unité courroie pour l'extraire.

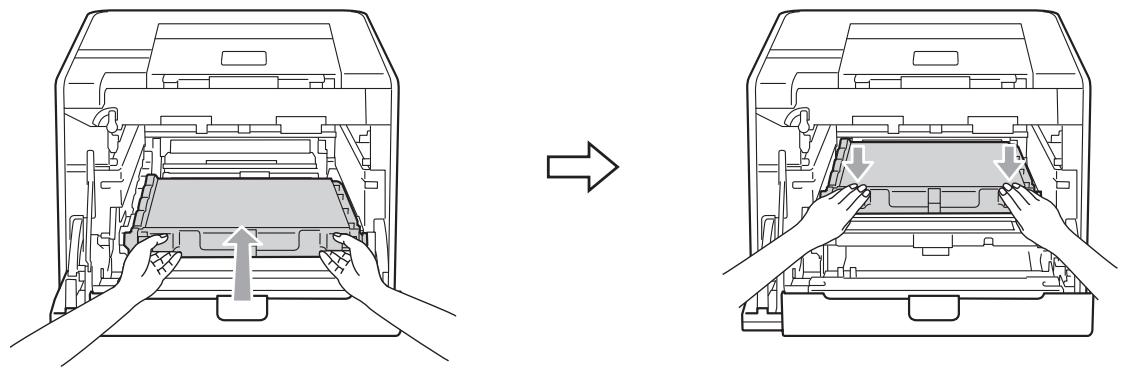

Déballez la nouvelle unité courroie et mettez-la en place dans l'appareil. Vérifiez que l'unité courroie est à niveau et solidement installée.

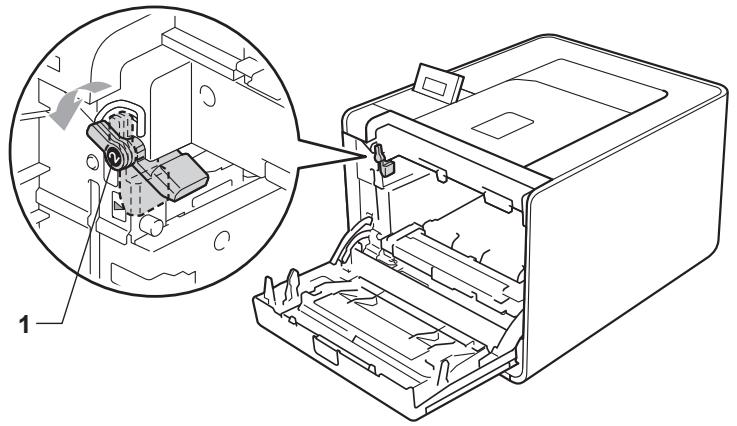

6 Vérifiez que le levier de blocage vert (1) est en position de déblocage, comme indiqué sur l'illustration.

7 Faites correspondre les extrémités du guide (2) du tambour avec les repères (1) situés de part et d'autre de l'appareil, puis glissez délicatement le tambour dans l'appareil jusqu'à la butée, au niveau du levier de blocage vert.

8 Tournez le levier de blocage vert (1) dans le sens horaire jusqu'à la position de blocage.

9 Appuyez sur le tambour jusqu'à la butée.

10 Fermez le capot avant de l'appareil.

Quand vous remplacez l'unité courroie par une nouvelle, vous devez réinitialiser le compteur de l'unité courroie en suivant la procédure suivante :

1 Appuyez sur + ou - pour désir Info. appareil. Appuyez sur OK. 2 Appuyez sur + ou - pour CHOISIR RÉIN. vie pièces. Appuyez sur OK. 3 Appuyez sur + ou - pour CHOISIR Unite courroie. Appuyez sur OK. 4 Appuyez sur + pour réinitialiser le compteur de l'unité courroie.

Bac de toner usage

Nom du modèle: WT-300CL

La durée de vie d'un bac de toner usage est d'environ 50 000 pages de format A4 ou Letter recto.

Message de fin de bac de toner usage proche

Fin collecteur

Si l'écran LCD affiche Fin collecteur, ILA signifie que la durée de vie du bac de toner usage est proche d'expiration. Achetez un bac de toner usage neuf et gardez-le à portée de main en prévision du message Rpl. Collecteur.

Message de remplacement de bac de toner usage

Lorsque le message suivant s'affiche sur l'écran LCD, vous devez réaliser au remplacement du bac de toner usage.

Rempl. Collecteur

Important

NE REUTILISEZ PAS le bac de toner usagé.

Remplacement du bac de toner usagé

Avant de remplacer le bac de toner usagé, voir Avant de remplacer les consommables à la page 99.

Vérifiez que l'appareil est sous tension. Sortez délicatement l'ensemble tambour et cartouche de toner.

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

3 Tournez le levier de blocage vert (1) situé à gauche de l'appareil dans le sens antihoraire vers la position de déblocage. Saisissez les poignées vertes du tambour, soulevez l'avant du tambour et retirez-le de l'appareil.

Des deux mains, tenez la poignée verte de l'unité couroie et soulèvevez l'unité couroie pour l'extraire.

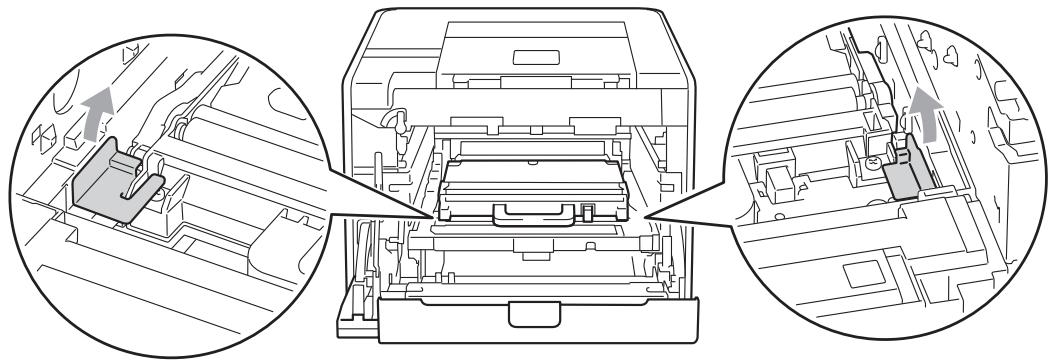

Retirez les deux éléments d'emballage orange et mettez-les au rebut.

Remarque

Cette étape est nécessaire uniquement lorsque vous remplacez le bac de toner usage pour la première fois. Elle n'est pas obligatoire pour les bacs de toner usage de rechange. Les éléments d'emballage orange sont installés en usine pour protéger la machine pendant son transport.

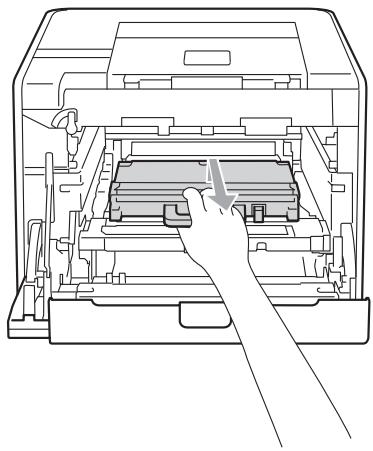

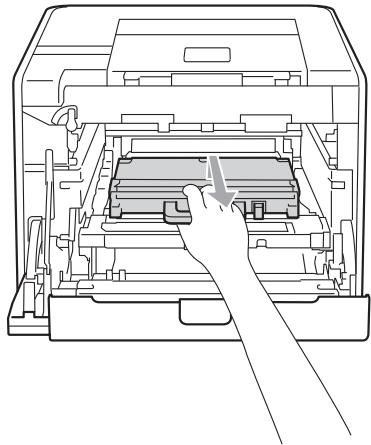

6 Retirez le bac de toner usage de l'appareil à l'aide de la poignée verte.

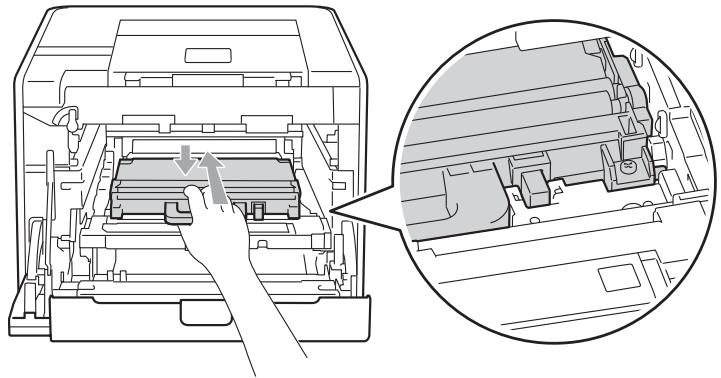

7 Déballez le nouveau bac de toner usage et mettez-le en place dans l'appareil à l'aide de la poignée verte. Vérifiez que le bac de toner usage est à niveau et solidement installé.

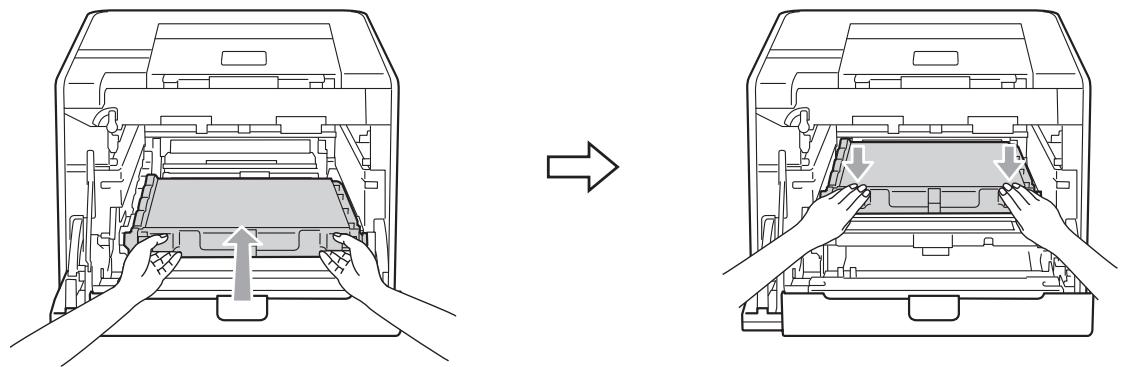

8 Faites glisser l'unité courroie pour la réinsérer dans l'appareil. Vérifiez que l'unité courroie est à niveau et solidement installée.

9 Vérifiez que le levier de blocage vert (1) est en position de déblocage, comme indiqué sur l'illustration.

10 Faites correspondre les extrémités du guide (2) du tambour avec les repères (1) situés de part et d'autre de l'appareil, puis glissez délicatement le tambour dans l'appareil jusqu'à la butée, au niveau du levier de blocage vert.

11 Tournez le levier de blocage vert (1) dans le sens horaire jusqu'à la position de blocage.

12 Appuyez sur le tambour jusqu'à la butée.

13 Fermez le capot avant de l'appareil.

Nettoyage

Nettoyez régulièrement l'extérieur et l'intérieur de l'appareil à l'aide d'un chiffon sec et non pelucheux. Quand vous remplacez la cartouche de toner ou le tambour, veillez à bien nettoyer l'intérieur de l'appareil. De même, si les tirages sont maculés de toner, nettoyez l'intérieur de l'appareil avec un chiffon sec et non pelucheux.

Avertissement

N'UTILISEZ PAS des produits inflammables, des aérosols ou des liquides/solvants organiques ou de l'ammoniac pour nettoyer l'intérieur ou l'extérieur de l'appareil.

Prenez soin de ne pas inhaler de toner.

Important

Utilisez des détergents neutres. L'emploi de liquides volatils de type diluant ou alcool à brûler peut abîmer le revêtement de l'appareil.

Nettoyage de l'extérieur de l'appareil

Eteignez l'interrupteur de l'appareil. Débranchez les câbles d'interface, puis le cordon d'alimentation CA. Tirez complètement le bac à papier pour le sortir de l'appareil.

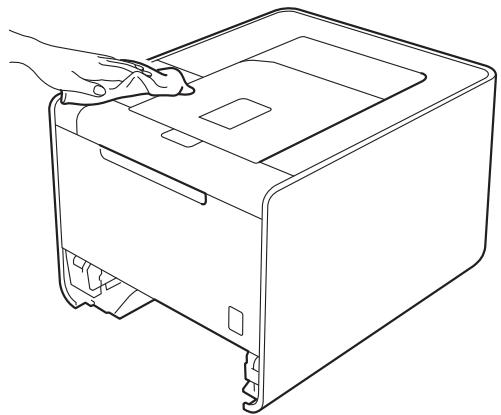

3 Essuyez l'extérieur de l'appareil avec un chiffon sec et non pelucheux pour enlever la poussière.

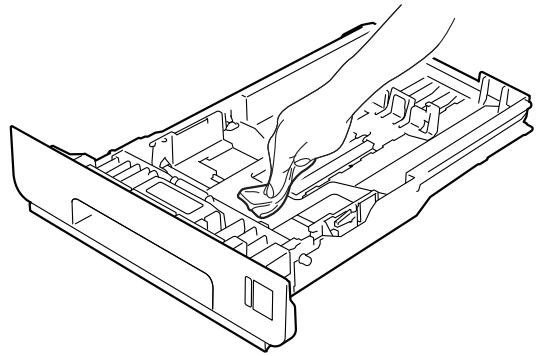

Enlevez tout ce qui est coincé dans le bac à papier. 5 Essuyez l'intérieur du bac à papier avec un chiffon sec et non pelucheux pour enlever la poussière.

6 Remettez le bac à papier dans l'appareil. 7 Raccordez les câbles d'interface, puis rebranchez l'appareil et remettez-le sous tension.

Nettoyage de l'intérieur de l'appareil

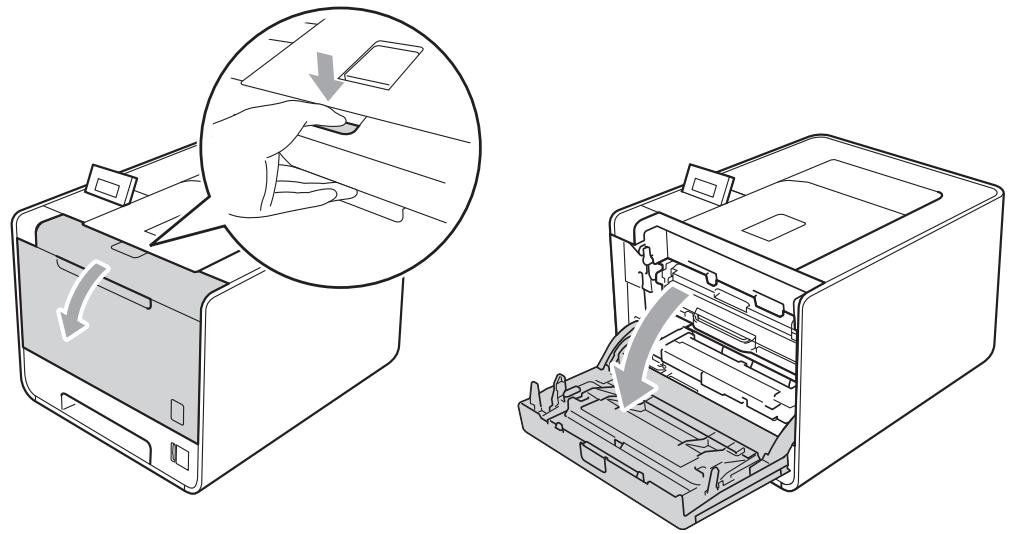

Eteignez l'interrupteur de l'appareil. Débranchez les câbles d'interface, puis le cordon d'alimentation CA. 2 Sortez délicatement l'ensemble tambour et cartouche de toner.

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

Tournez le levier de blocage vert (1) situé à gauche de l'appareil dans le sens antihoraire vers la position de déblocage. Saisissez les poignées vertes du tambour, soulevez l'avant du tambour et retirez-le de l'appareil.

Important

• Saisissez les poignées vertes du tambour lorsque vous le transportez. NE SAISISSEZ PAS le tambour par les côtés.

• Nous vous conseillons de déposer le tambour sur une surface propre et plane recouverte d'une feuille de papier jetable, au cas où vous renverseriez du toner par mégarde.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

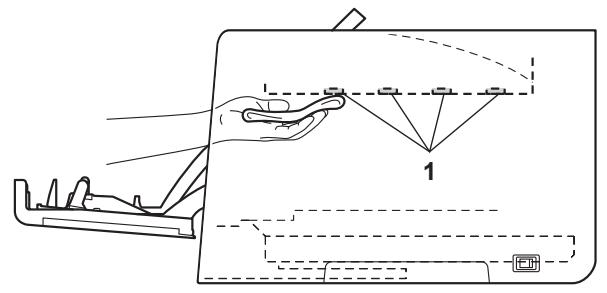

Essuyez les quatre fenêtres du scanner (1) à l'aide d'un chiffon sec et non pelucheux.

Vérifiez que le levier de blocage vert (1) est en position de déblocage, comme indiqué sur l'illustration.

Faites correspondre les extrémités du guide (2) du tambour avec les repères (1) situés de part et d'autre de l'appareil, puis glissez délicatement le tambour dans l'appareil jusqu'à la butée, au niveau du levier de blocage vert.

8 Tournez le levier de blocage vert (1) dans le sens horaire jusqu'à la position de blocage.

9 Appuyez sur le tambour jusqu'à la butée.

10 Fermez le capot avant de l'appareil. 11 Raccordez les câbles d'interface, puis rebranchez l'appareil et remettez-le sous tension.

Nettoyage des fils corona

Si vous avez des problèmes de qualité d'impression, veuillez nettoyer les fils corona du tambour en procédant ainsi :

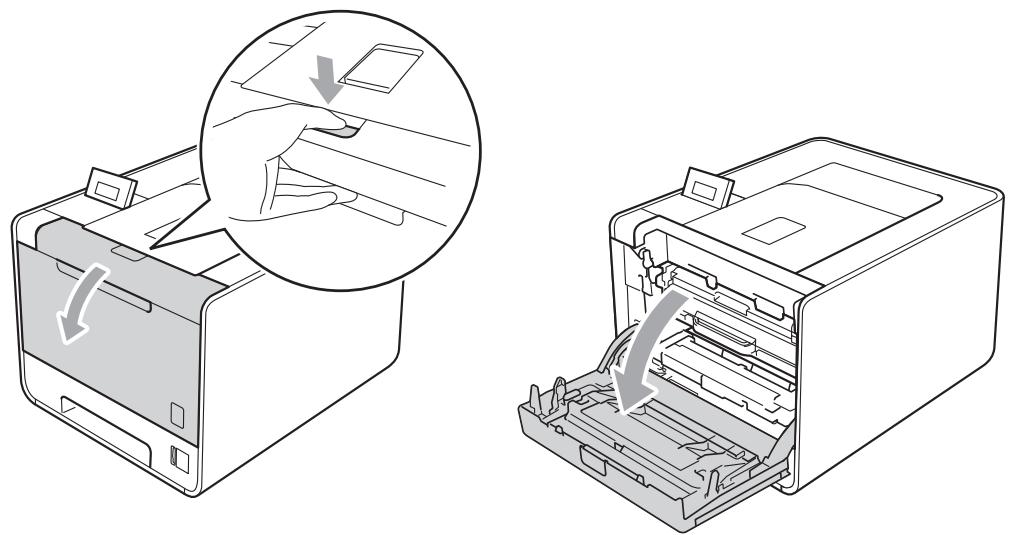

1 Sortez délicatement l'ensemble tambour et cartouche de toner.

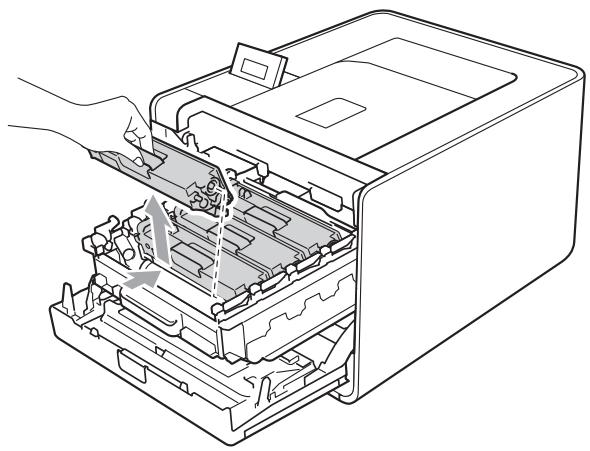

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

Saisissez la poignée de la cartouche de toner et poussez-la légèrement vers l'appareil pour la déverrouiller. Ensuite, extrayez-la du tambour. Procédez ainsi pour toutes les cartouches de toner.

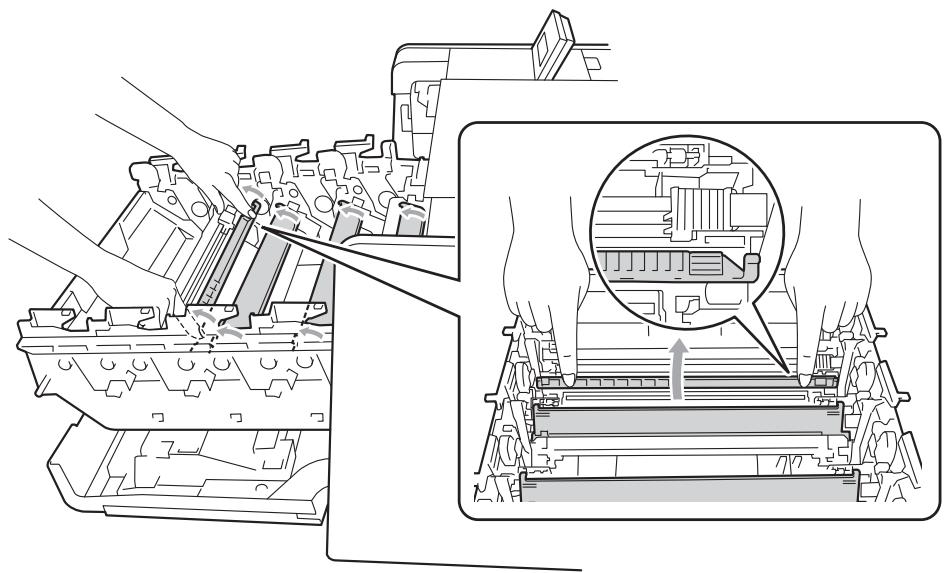

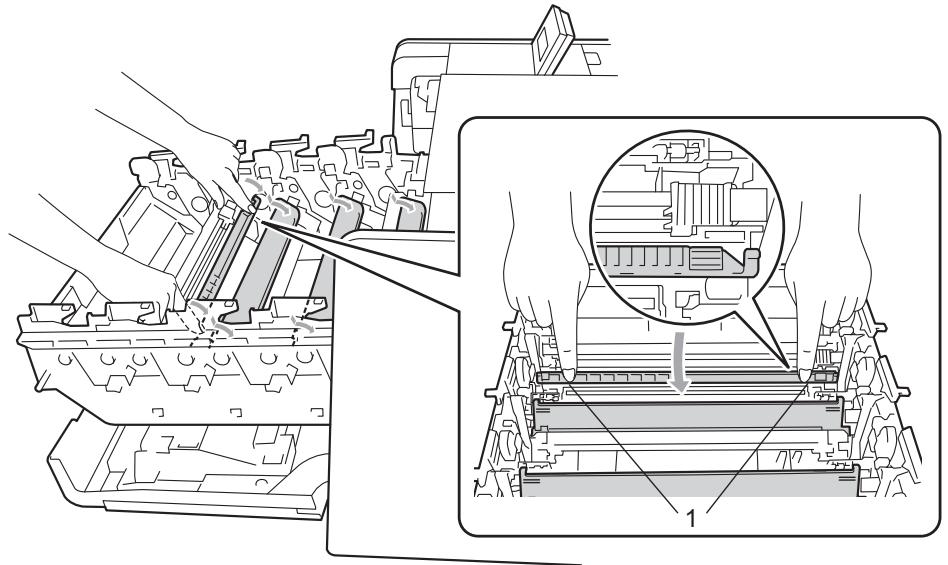

4 Appuyez pour libérer les loquets du capot des fils corona (1), puis ouvrez le capot.

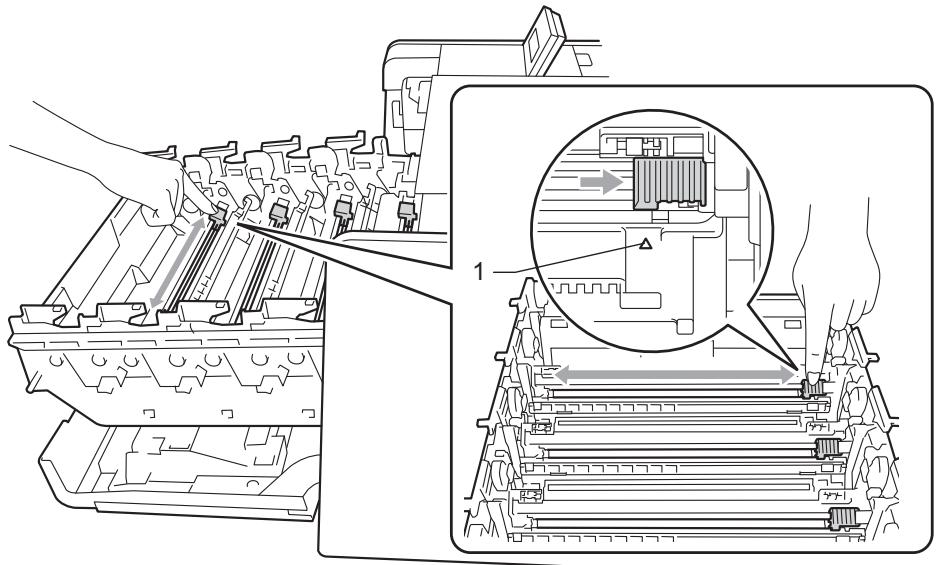

5 Nettoyez le fil corona à l'intérieur du tambour en faisant délicatement coulisser la languette verte de gauche à droite et dans le sens opposé à plusieurs reprises.

Remarque

Veillez à replacer la languette dans sa position d'origine (▲) (1). Sinon, les pages imprimées pourraient présenter une strie verticale.

6 Fermez le capot des fils corona.

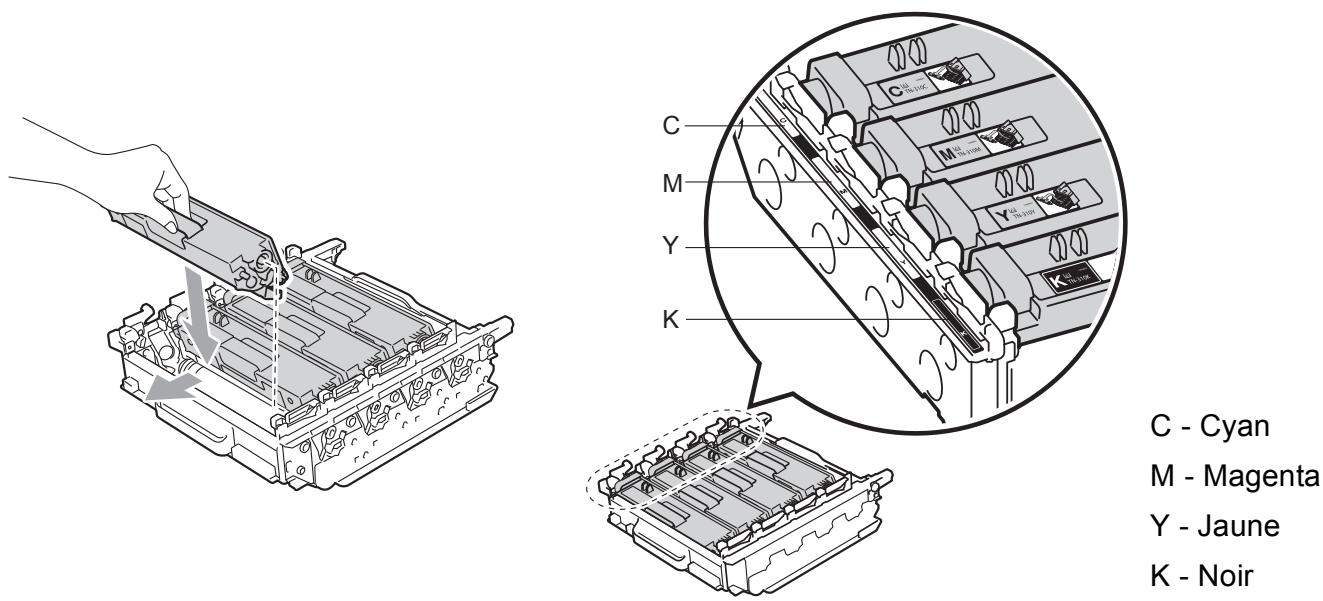

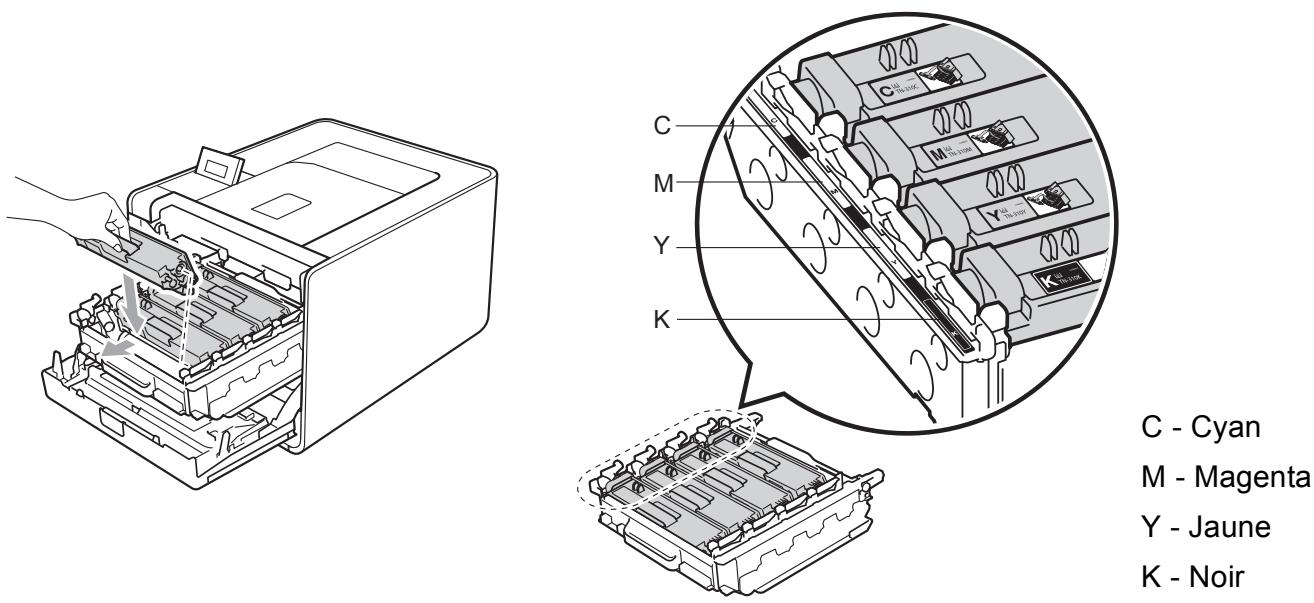

Répétez les étapes pour nettoyer les trois fils corona restants. Saisissez la poignée de la cartouche de toner et faites-la glisser dans le tambour, puis tirez-la délicatement vers vous jusqu'au déclic. Veillez à bien faire correspondre la couleur de la cartouche de toner avec la couleur de l'étiquette du tambour. Procédez ainsi pour toutes les cartouches de toner.

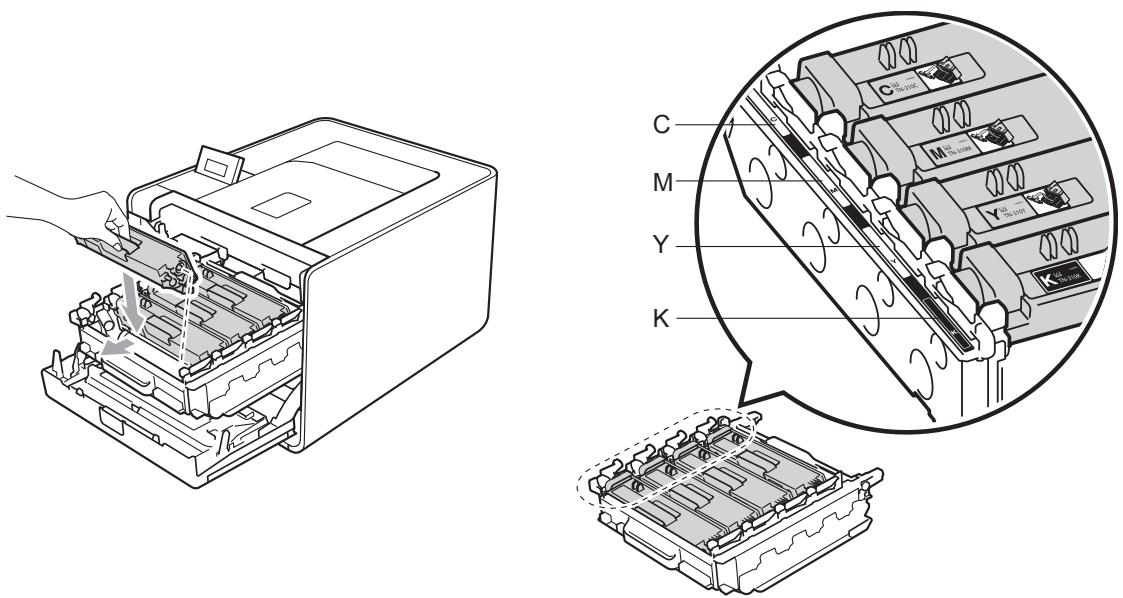

C-Cyan

M - Magenta

Y - Jaune

K - Noir

9 Appuyez sur le tambour jusqu'à la butée.

10 Fermez le capot avant de l'appareil.

Nettoyage de l'ensemble tambour

Si le document imprimé présente des points de couleur à intervalles de 94 mm (3,7 po.), la surface du tambour présente peut-être des traces de corps étrangers, comme la colle d'une étiquette. Procédez comme indiqué ci-après pour résoudre le problème.

1 Vérifiez que l'appareil est à l'état Prêt. 2 Appuyez sur + ou - pour Désir Info. appareil. Appuyez sur OK. 3 Appuyez sur + ou - pour CHOISIR IMP. pts tamb.. Appuyez sur OK pour imprimer la page de verification des taches du tambour. Eteignez l'interrupteur de l'appareil. Debranchez les cables d'interface, puis le cordon d'alimentation CA. 5 Sortez delicatement l'ensemble tambour et cartouche de toner.

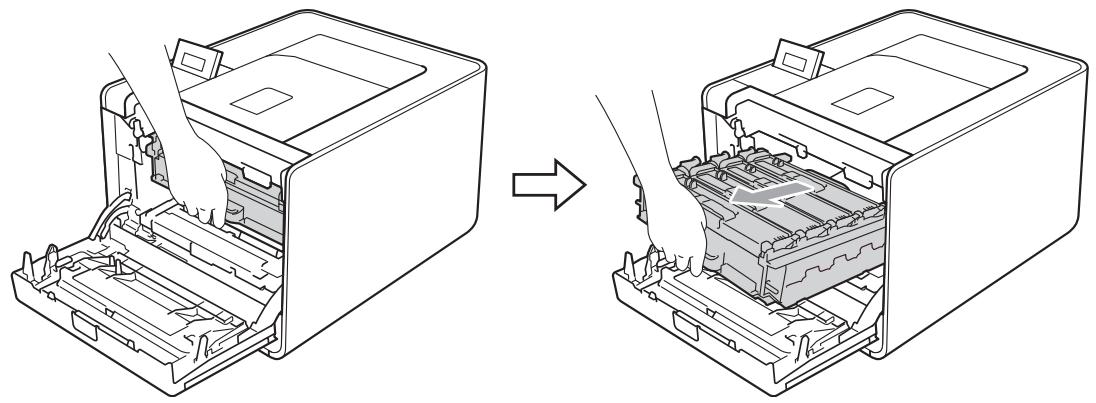

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

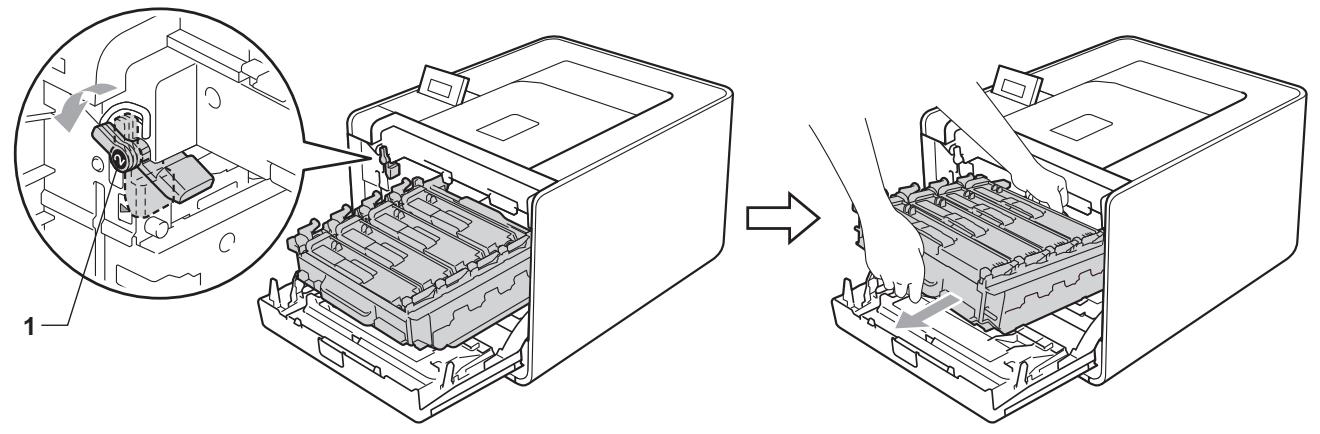

Tournez le levier de blocage vert (1) situé à gauche de l'appareil dans le sens antihoraire vers la position de déblocage. Saisissez les poignées vertes du tambour, soulevez l'avant du tambour et retirez-le de l'appareil.

Important

• Saisissez les poignées vertes du tambour lorsque vous le transportez. NE SAISISSEZ PAS le tambour par les côtés.

• Nous vous conseillons de déposer le tambour et/ou la cartouche de toner sur une surface propre et plane recouverte d'une feuille de papier jetable, au cas où vous renverseriez du toner par mégarde.
• Manipulez la cartouche de toner et le bac de toner usage avec précaution. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

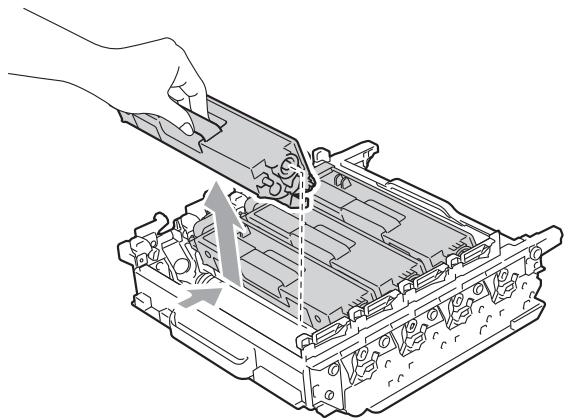

Saisissez la poignée de la cartouche de toner et poussez-la légèrement pour la déverrouiller. Ensuite, extrayez-la du tambour. Procédez ainsi pour toutes les cartouches de toner.

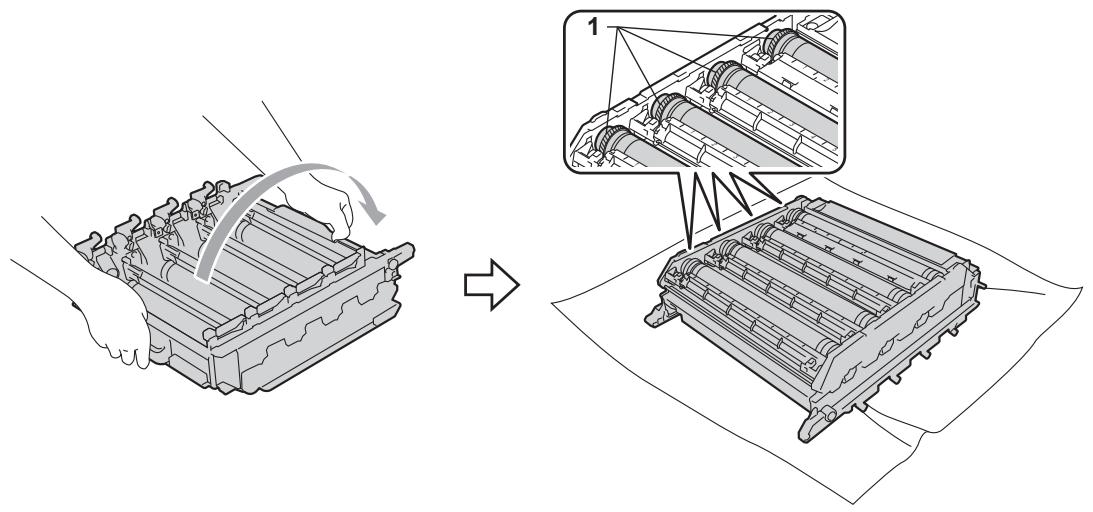

9 Retournez le tambour en le saisissant par les poignées vertes. Vérifiez que la molette du tambour (1) se trouve sur la gauche.

10 Lisez les informations suivantes sur la page de vérification des taches du tambour.

• Couleur de points incriminés : la couleur des points imprimés correspond à la couleur du tambour que vous devez nettoyer. ■ Emplacement du point : la feuille doit comprendre huit colonnes numérotées. Le numéro de la colonne contenant le point imprimé permet de repérer la position du point sur le tambour.

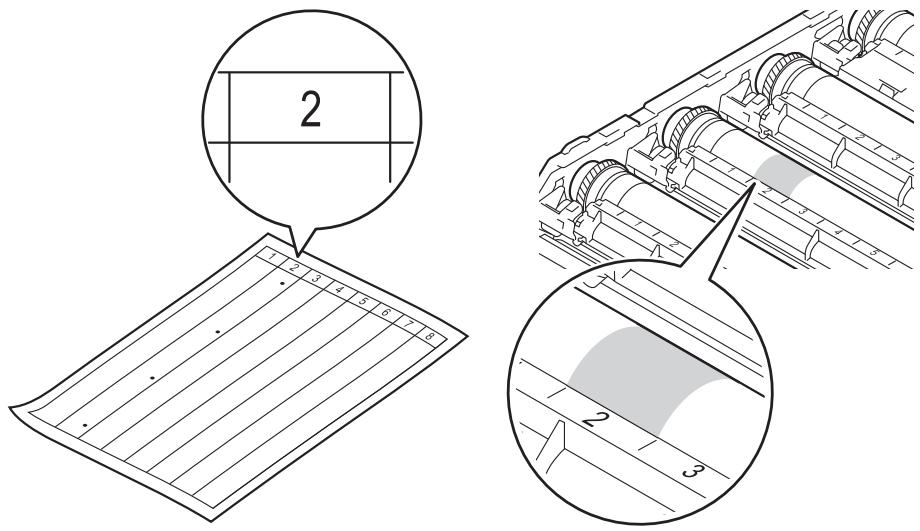

Vérifiez la zone suspecte du tambour de couleur appropriée en utilisant les numéros situés sur le côté du tambour correspondant aux numéros de colonne.

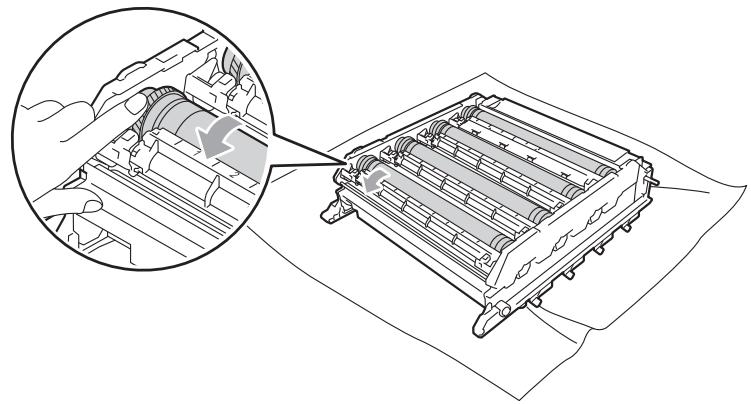

Tournez à la main la molette du tambour vers vous tout en examinant la surface de sa zone suspecte.

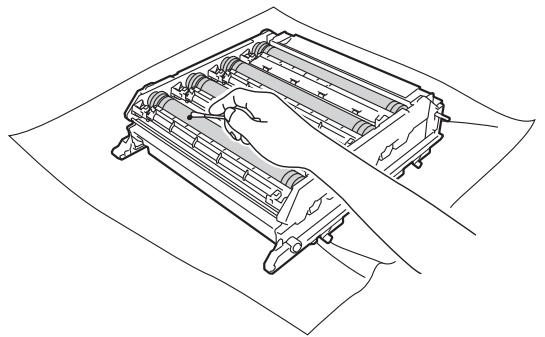

13 Une fois que vous avez localisé les traces sur le tambour qui correspondent à la feuille de vérification des taches du tambour, essuyez délicatement la surface de ce dernier à l'aide d’un coton-tige pour éliminer les traces sur la surface.

Important

Vous ne devez EN AUCUN CAS nettoyer la surface du tambour photosensible au moyen d'un objet pointu.

Saisissez la poignée de la cartouche de toner et faites-la glisser dans la section de couleur appropriée du tambour jusqu'au déclic.

Vérifiez que le levier de blocage vert (1) est en position de déblocage, comme indiqué sur l'illustration.

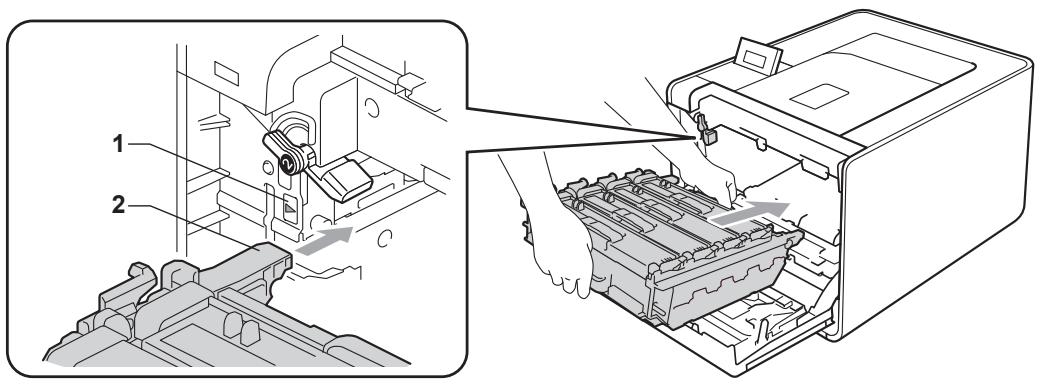

16 Faites correspondre les extrémités du guide (2) du tambour avec les repères (1) situés de part et d'autre de l'appareil, puis glissez délicatement le tambour dans l'appareil jusqu'à la butée, au niveau du levier de blocage vert.

17 Tournez le levier de blocage vert (1) dans le sens horaire jusqu'à la position de blocage.

18 Appuyez sur le tambour jusqu'à la butée.

19 Fermez le capot avant de l'appareil. 20 Raccordez les câbles d'interface, puis rebranchez l'appareil et remettez-le sous tension.

Nettoyage du rouleau d'entraînement du papier

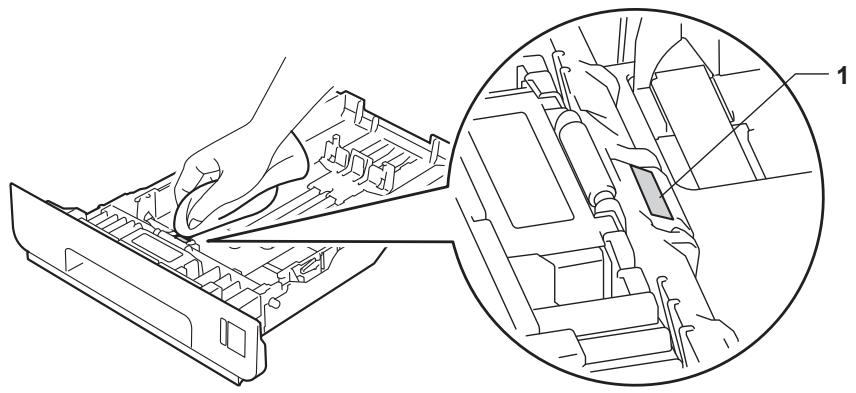

Eteignez l'interrupteur de l'appareil. Débranchez les câbles d'interface, puis le cordon d'alimentation CA. Tirez complètement le bac à papier pour le sortir de l'appareil. 3 Essorez fermement un chiffon non pelucheux trempé dans de l'eau tiède, puis essuyez le patin séparateur (1) du bac à papier pour le dépoussiérer.

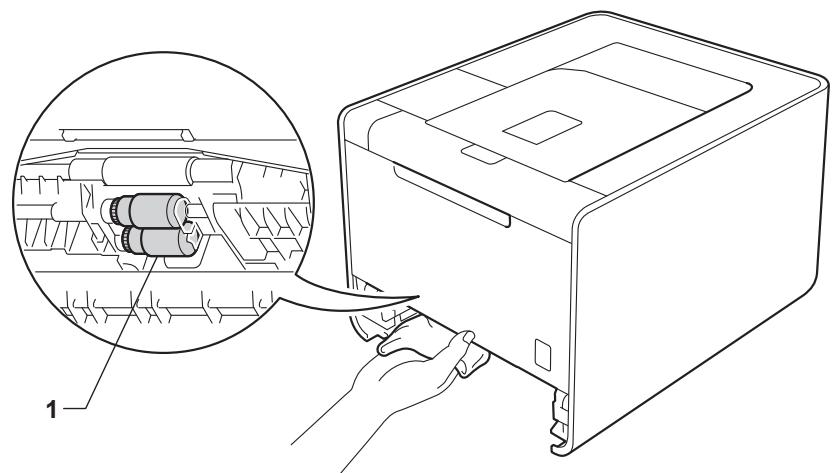

4 Essuyez les deux rouleaux d'entraînement (1) dans l'appareil pour les dépoussiérer.

5 Remettez le bac à papier dans l'appareil. 6 Raccordez les câbles d'interface, puis rebranchez l'appareil et remettez-le sous tension.

Avertissement

Cet appareil est lourd. Il pèse environ 21,0 kg (46,3 lb). Pour éviter tout risque de blessure, il doit être soulevé par deux personnes au moins. Veillez à ne pas vous pincer les doigts lorsque vous posez l'appareil.

Si vous utilisez un bac inférieur, transportez-le séparément de l'appareil.

Important

Lors du transport de l'appareil, retirez le bac de toner d'usage et placez-le dans un sac en plastique que vous fermez ensuite. Sinon, vous risquez d'endommager gravement l'appareil et d'entraîner l'annulation de la garantie.

Remarque

• Si vous devez transporter l'appareil pour quelques motifs que ce soit, veuillez le remballer avec soin dans son conditionnement d'origine pour éviter de l'endommager lors du transport. L'appareil doit être correctement assuré par le transporteur.
• Pour les utilisateurs du HL-4570CDWT, le bac inférieur et l'appareil doivent être emballés séparément dans leur carton d'origine respectif, puis insérés dans le carton d'origine de taille supérieure.

Vérifiez que vous disposez des éléments suivants pour le remballage :

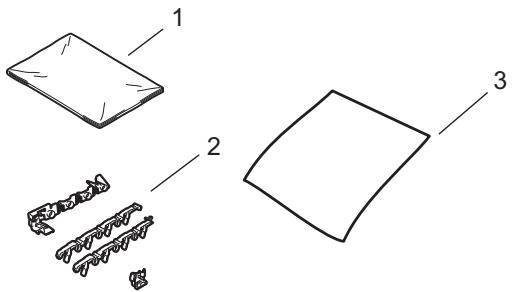

1 Sac en plastique pour le bac de toner usage 2 Éléments d'emballage orange pour bloquer les composants internes (4 éléments) 3 Une feuille de papier (A4 ou Letter) pour protégner l'unité courroie (veuillez la préparer vous-même)

Eteignez l'interrupteur de l'appareil. Débranchez les câbles d'interface, puis le cordon d'alimentation CA. 2 Sortez délicatement l'ensemble tambour et cartouche de toner.

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

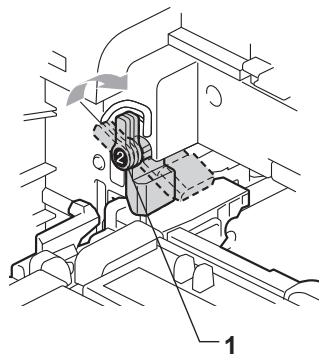

4 Tournez le levier de blocage vert (1) situé à gauche de l'appareil dans le sens antihoraire vers la position de déblocage. Saisissez les poignées vertes du tambour, soulevez l'avant du tambour et retirez-le de l'appareil.

Important

• Saisissez les poignées vertes du tambour lorsque vous le transportez. NE SAISISSEZ PAS le tambour par les côtés.

• Nous vous conseillons de déposer le tambour sur une surface propre et plane recouverte d'une feuille de papier jetable, au cas où vous renverseriez du toner par mégarde.
• Manipulez la cartouche de toner et le bac de toner usagé avec précaution. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

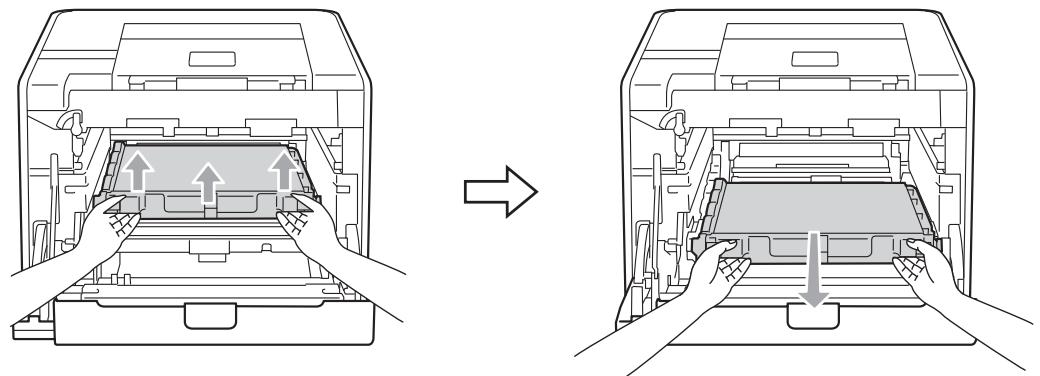

5 Des deux mains, tenez la poignée verte de l'unité courroie et soulevez l'unité courroie pour l'extraire.

6 Retirez les deux éléments d'emballage orange et mettez-les au rebut.

Remarque

Cette étape est nécessaire uniquement lorsque vous remplacez le bac de toner usage pour la première fois. Elle n'est pas obligatoire pour les bacs de toner usage de rechange. Les éléments d'emballage orange sont installés en usine pour protéger la machine pendant son transport.

7 Retirez le bac de toner usage de l'appareil à l'aide de la poignée verte, puis placez-le dans un sac en plastique et fermez-le complètement.

Important

Manipulez le bac de toner usage avec précaution. Si vous renversez du toner sur vos mains ou sur vos vêtements, essuyez-les ou rincez-les immédiatement à l'eau froide.

8 Faites glisser l'unité courroie pour la réinsérer dans l'appareil. Vérifiez que l'unité courroie est à niveau et solidement installée.

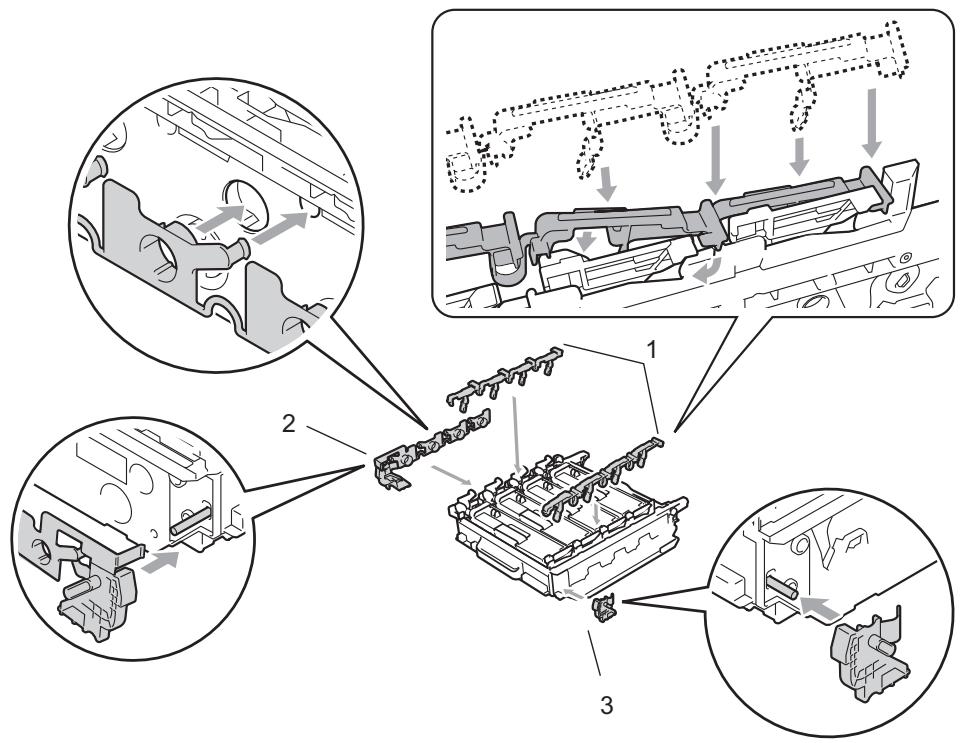

9 Installez les éléments d'emballage orange sur le tambour comme suit :

• Installez un élément d'emballage orange (1) pour fixer les cartouches de toner au tambour, des côtés gauche et droit respectivement. ■ Installez un élément d'emballage orange (2) sur la surface latérale du tambour, uniquement du côté gauche, quand l'appareil est vu de face. ■ Installez un élément d'emballage orange (3) sur la partie saillante du côté droit du tambour.

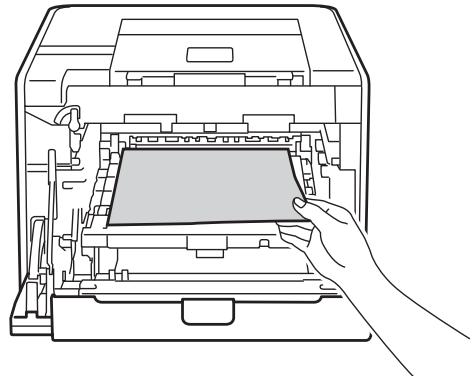

Posez une feuille de papier (A4 ou Letter) sur l'unité courroie pour éviter de l'endommager.

Vérifiez que le levier de blocage vert (1) est en position de déblocage, comme indiqué sur l'illustration.

12 Faites correspondre les extrémités du guide (2) du tambour avec les repères (1) situés de part et d'autre de l'appareil, puis glissez délicatement le tambour dans l'appareil jusqu'à la butée, au niveau du levier de blocage vert.

13 Tournez le levier de blocage vert (1) dans le sens horaire jusqu'à la position de blocage.

14 Appuyez sur le tambour jusqu'à la butée.

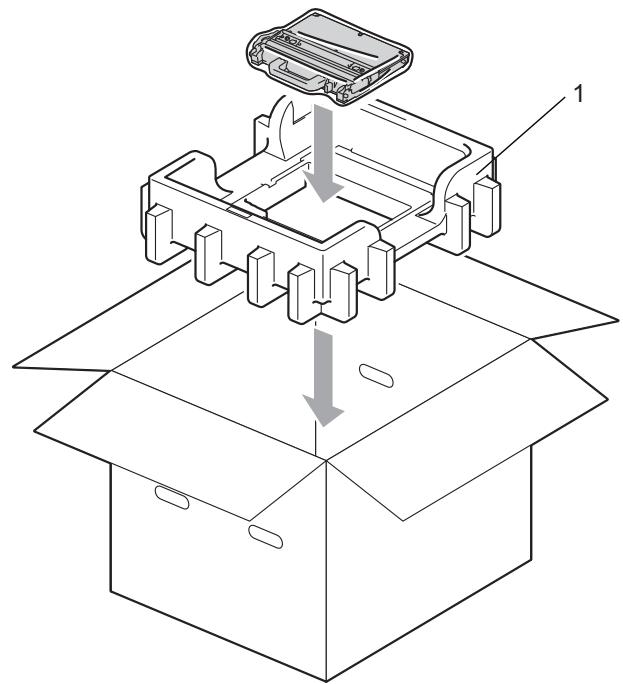

15 Fermez le capot avant de l'appareil. 16 Placez le morceau de mousse en polystyrène (1) dans le carton. Ensuite, inserez le bac de toner usage dans le morceau de mousse en polystyrène.

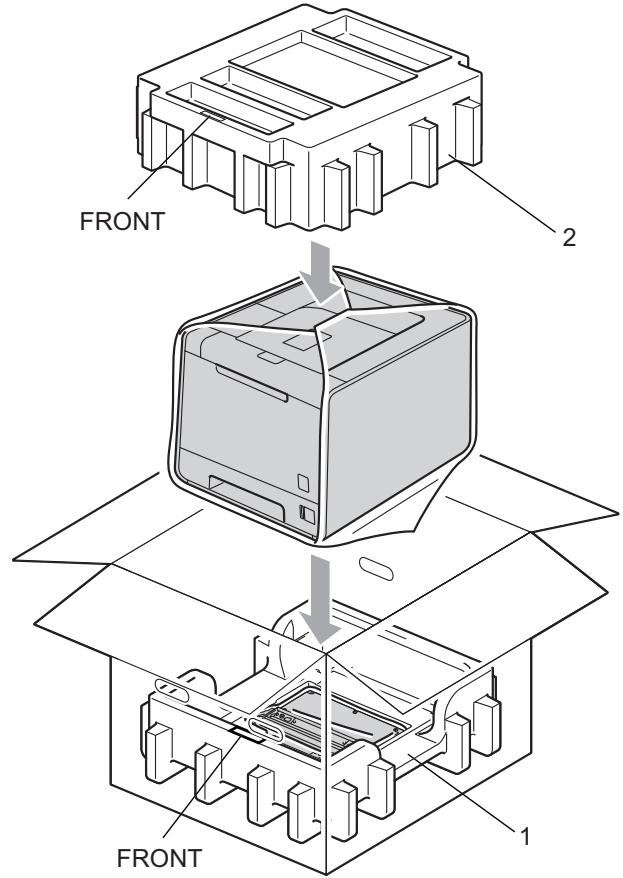

17 Enveloppez l'appareil dans un sac en plastique. Installez l'appareil sur le morceau de mousse en polystyrène (1) et posez le morceau de mousse en polystyrène (2) au-dessus de l'appareil. Faites correspondre la face avant de l'appareil avec le repère « FRONT » de chaque morceau de mousse en polystyrène.

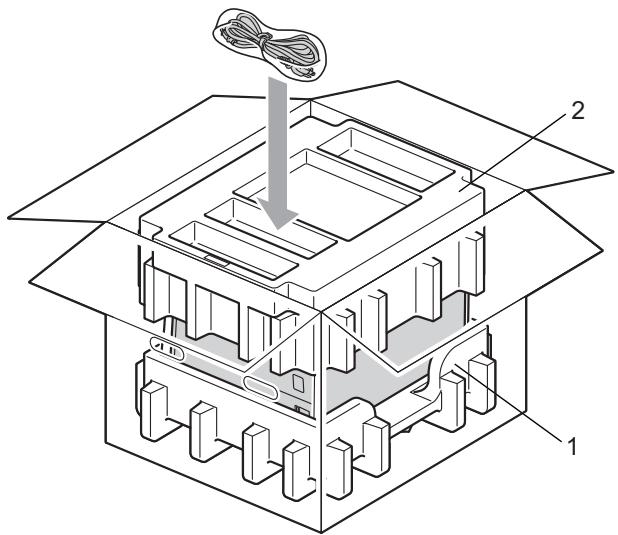

18 Placez le cordon d'alimentation dans le morceau de mousse en polystyrène (2).

19 Fermez le carton et fermez-le à l'aide de bande adhésive.

Dépistage des pannes

Vous pouvez éliminer la plupart des problèmes vous-même. Si vous avez besoin d'une aide supplémentaire, vous pouvez consulter la FAQ et les conseils de dépistage de panne sur le Brother Solutions Center. Visitez notre site Web http://solutions.brother.com/.

En premier lieu, vérifie les points suivants :

Le cordon d'alimentation CA est correctement connecté et l'appareil est allumé. Toutes les pièces de protection ont été retirées. - Les cartouches de toner et le tambour sont correctement installés. Les capots avant et arrière sont bien fermés. Le papier est correctement placé dans le bac à papier. Le câble d'interface est correctement branché sur l'appareil et l'ordinateur. Le pilote correspondant à l'appareil a été sélectionné et installé. L'ordinateur est configuré de manière à se connecter au port de l'appareil approprié.

L'appareil n'imprime pas :

Si vous ne parvenez pas à résoudre votre problème au moyen des contrôles ci-dessus, veuillez identifier votre problème et vous rendre à la page indiquée ci-dessous.

■ Messages affichés

(Voir Messages affichés à la page 147.)

Gestion du papier

(Voir Gestion du papier à la page 151 et Les bourrages papier et comment les éliminer à la page 152.)

Autres problèmes

(VoirAutresproblèmesàla page174.)

Les pages s'impriment mais vous constatez l'un des problèmes suivants :

Qualité d'impression

(Voir Amélioration de la qualité d'impression à la page 166.)

L'impression est incorrecte.

(Voir Résolution des problèmes d'impression à la page 173.)

Messages affichés

En cas d'anomalie, l'appareil arrête l'impression, identifie la panne et vous prévient en affichant le message correspondant sur l'écran. Vous devez alors prendre les mesures nécessaires en vous reportant aux tableaux suivants. Si vous ne parvenez pas à résoudre le problème, veuillez contacter le revendeur de l'appareil ou le service à la clientèle Brother.

Remarque

Les noms des bacs à papier sont les suivants sur l'écran :

• Bac à papier standard : Bac 1
• Bac multi-usage: MP
• Bac inférieur en option : Bac 2

Messages d'erreur

Message d'erreur	Cause	Mesures à prendre
Alignement <Deuxieme ligne de l'écran LCD> Echec de l'alignement.	Echec de l'alignement.	■ Eteignez l'appareil. Rallumez-la après quelques secondes. ■ Installez une nouvelle unité couroie. (Voir Remplacement de l'unité couroie à la page 112.) ■ Si le problème persiste, consultez votre revendeur ou le service à la clientèle Brother.
Basse temp.	La température ambiente est trop faible pour permettre à l'appareil de fonctionner.	Augmentez la température ambiente pour permettre à l'appareil de fonctionner.
Bourrage XXX	Le papier est coincé dans la partie indiquée sur l'écran ACL.	Tirez délicatement le papier coincé de la zone indiquée dans la rubrique Les bourges papier et comment les éliminer à la page 152.
Capot ouvert	Le capot induçu sur l'écran LCD n'est pas complètement fermé.	Fermez le capot induçu sur la deuxieme ligne de l'écran LCD.
Condensation	Ce problème peut notamment être dû à la formation de condensation à l'intérieur de l'appareil suite à une variation de la température ambiente.	Laissez l'appareil sous tension. Attendez 30 minutes avec le capot avant complètement ouvert. Ensuite, éteignez l'appareil et fermez le capot. Remettez-le sous tension.
ConflitTAILLE	Le papier contenu dans le bac indiqué ne possède pas le format correct.	Chargez dans le bac à papier sélectionné du papier ayant le même format que celui sélectionné dans le pilote d'imprimante, puis appuyez sur la touche Go, ou sélectionnez le format de papier que vous avez défini dans le bac à papier indiqué.
Er format	La format de papier défini dans le pilote d'imprimante n'est pas pris en charge par le bac spécifique.	Choisissez un format de papier pris en charge par chaque bac. (Voir Type et format de papier à la page 2.)

Messages d'erreur (Suite)

Message d'erreur	Cause	Mesures à prendre
Erreur bac 2	Le bac inférieur en option n'est pas installé correctement.	Réinstallé le bac inférieur en option.
Erreur cartouche	La cartouche de toner n'est pas installée correctement.	Extrayez le tambour. Retirez la cartouche de toner indiquée sur l'écran LCD et réinsérez-la correctement dans le tambour. Remettez le tambour dans l'appareil. Si le problème persiste, consultez votre revendeur ou le service à la clientèle Brother.
Erreur d'accès	Vous avez retiré le périphérique de l'interface USB pendant le transfert de données.	Le périphérique USB a été enlevé alors que des données étaient en cours de traitement. Appuyez sur Cancel. Réinsérez le périphérique USB et essayez d'imprimer à l'aide de l'impression directe.
Erreur de DIMM	■ Le module DIMM n'est pas installé correctement. ■ Le module DIMM est cassé. ■ Le module DIMM ne possède pas les specifications requises.	■ Eteignez l'appareil et retirez le module DIMM. ■ Vérifiez que le module DIMM possède les specifications requises. (Pour en savoir plus, voir Types SO-DIMM à la page 91.) ■ Réinstallé le module DIMM correctement. Àpres quelques secondes, remettez-la sous tension. ■ Si ce message d'erreur apparait de nouveau, replacez le module DIMM par un neuf. (Voir Installation de mémoire supplémentaire à la page 92.)
Erreur de fusion	La température de l'unité de fusion n'atteint pas une température spécifique dans un temps spécifique.	Mettez l'appareil hors tension et remettez-le sous tension après quelques secondes. Laissez l'appareil sous tension pendant 15 minutes.
	L'unité de fusion est brûlante.
Erreur format DX (HL-4150CDN/HL-4570CDW(T) uniquement)	La format de papier définis dans le pilote d'imprimante ne peut pas être utilisé pour l'impression recto-verse automatique.	Appuyez sur Cancel. Choisissez un format de papier pris en charge par le bac recto-verse. (Voir Type et format de papier à la page 2.)
Erreur tambour	Le fil corona du tambour a besoin d'être nettoyé.	Nettoyez les fils corona. (Voir Nettoyage des fils corona à la page 127.)
Erreur toner	Une ou plusieurs cartouches de toner ne sont pas correctement installées.	Extrayez le tambour. Sortez les cartouches de toner, puis replacez-les dans le tambour.

Messages d'erreur (Suite)

Message d'erreur	Cause	Mesures à prendre
Étalonner<Deuxième ligne de l'écran LCD>Echec de la calibration. Voir le chapitre sur le dépistage des pannes dans le guide de l'utilisateur.	Echec de la calibration.	■ Eteignez l'appareil. Rallumez-la après quelques secondes.Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)■ Installé une nouvelle unité couroie. (Voir Remplacement de l'unité couroie à la page 112.)■ Installez un nouveau bac à toner usage. (Voir Remplacement du bac de toner usage à la page 116.)■ Si le problème persististe, consultez votre revendeur ou le service à la clientèle Brother.
Mémoire saturaée	La mémoire de l'appareil est pleine.	Si l'écran LCD affiche ce message d'erreur lors de l'impression de données sécurisées, appuyez sur Cancel, puis supprimez les données précédemment enregistrées.Sauf dans le cas de l'impression de données sécurisée, vous pouvez étendre la mémoire. (Voir Installation de mémoire supplémentaire à la page 92.)
Papier court	La longueur du papier contenu dans le bac est insuffisante pour que l'appareil puisse l'éjecter dans le bac de sortie face imprimée dessous.	Ouvrez le capot arrêté (plateau d'éjection arrêté) pour permettre au papier de sortir par le plateau d'éjection arrêté. Enlevez les pages imprimées, puis appuyez sur Go.
Pas collecteur	Le bac de toner usage n'est pas installé correctement.	Réinstallé le bac de toner usage. (Voir Bac de toner usage à la page 116.)
Pas de bac	Le bac à papier indiqué sur la deuxième ligne de l'écran ACL n'est pas correctement installé ou n'est pas installé du tout.	Réinstallé le bac à papier indiqué sur la deuxième ligne de l'écran LCD.
Pas de courroie	L'unité courroie n'est pas installée correctement.	Réinstallé l'unité courroie. (Voir Unité courroie à la page 112.)
Pas de papier	L'appareil est à court de papier ou le papier n'est pas correctement charge dans le bac à papier.	Chargez du papier dans le bac à papier indiqué. Si l'accident persisté, il est peut-être nécessaire de nettoyer le rouleau d'entrainment du papier.Nettoyez le rouleau d'entrainment du papier. (Voir Nettoyage du rouleau d'entrainment du papier à la page 137.)
Pas de tambour	Le tambour n'est pas installé correctement.	Réinstallé le tambour. (Voir Tambour à la page 107.)
Pas de toner	La cartouche de toner de la couleur indiquée à la deuxième ligne de l'écran ACL n'est pas correctement installée.	Extrayez le tambour. Retirez la cartouche de toner de la couleur indiquée à la deuxième ligne de l'écran ACL et replacez-la dans le tambour. (Voir Cartouche de toner à la page 102.)

Messages d'erreur (Suite)

Message d'erreur	Cause	Mesures à prendre
Périp h inutilis.	Un apparéil incompatible ou défectueux a été connecté à l'interface directe USB.	Enlevez le module mémoire flash USB de l'interface directe USB.
Petit papier	Le format de papier spécifique dans le pilote d'imprimante est insuffisante pour que l' apparéil l'éjecte dans le bac de sortie face imprimée dessous.	Ouvrez le capot arrêté (plateau d'éjection arrêté) pour permettre aux pages imprimées de sortir par le plateau d'éjection arrêté, puis appuyez sur Go.
R/V désactivé<Deuxième ligne de l'écran LCD>Fermez le capot arrêté de l' apparéil.(HL-4150CDN/HL-4570CDW(T)uniquement)	Le capot arrêté de l' apparéil n'est pas complètement fermé.	Fermez le capot arrêté de l' apparéil.
R/V désactivé<Deuxième ligne de l'écran LCD>Chargez le format de papier XX et appuyez sur Exécuter.(HL-4150CDN/HL-4570CDW(T)uniquement)	Mête si le format du papier inséré dans le bac à papier correspond au format de papier sélectionné à partir du panneau de commande ou du pilote d'imprimante, l' apparéil a arrêté d'imprimé en raison de la présence dans le bac d'un format de papier différent ou supplémentaire.L'écran ACL vous indique de ne charger que le format de papier sélectionné.	Vérifiez que le bac à papier contient uniquement le format de papier sélectionné à partir du panneau de commande ou du pilote d'imprimante, puis appuyez sur Go.
	Voues avez retire le bac à papier avant que la machine ait terminé l'impression sur les deux côtsés du papier.	Réinstallé le bac à papier et appuyez sur Go.

Messages d'entretien

Pour plus d'informations sur les messages d'entretien, voir Entretien périodique à la page 94.

Messages d'appel technicien

Message d’appeel technicien	Mesures à prendre
Impr/imposs. ##	Eteignez l’appareil. Rallumez-la après quelques secondes. Si l’erreur persiste, consultez votre revendeur ou votre service à la clientèle Brother.

Gestion du papier

Vérifiez d'abord que vous utilisez du papier conforme aux spécifications recommandées par Brother. (Voir Type et format de papier à la page 2.)

Problème	Recommendation
L'appareil n'entraine pas le papier.	■ S'il y a du papier dans le bac, vérifie qu'il est bien droit. Si le papier est gondolé, vous nevez l'aplaitr avant de lancer l'impression. Il peut être utile de retarder le papier. Il est parfoids utile de retarder le papier, returner la pile et la remetre dans le bac. Si le papier gondole encore, remplacez-le.Réduisez la quantité de papier dans le bac, puis retentez l'impression.Vérifie que le mode d'alimentation manuelle n'est pas sélectionné dans le pilote d'imprimante.Nettoyez le rouleau d'entrainement du papier. Voir Nettoyage du rouleau d'entrainement du papier à la page 137.
L'appareil ne charge pas le papier à partir du bac MU.	■ Dans le pilote d'imprimante, vérifie que vous avez choisi Bac MU dans Alimentation.
L'appareil n'entraine pas les enveloppées.	■ L'appareil peut charger les enveloppées à partir du bac MU. Vous nevez configurer votre application pour qu'elle puisse imprimer sur des enveloppées de la taille utilisée. Ceci s'effectue généralement depuis le menu de configuration de page ou de document de votre logiciel. (Veuillez consulter le manuel de votre application).
Il s'est produit un bourrage.	■ Retirez le papier coincé. (Voir Les bourages papier et comment les éliminer à la page 152.)
L'appareil n'imprime pas.	■ Vérifie que le cable est bien raccordé à l'appareil.Vérifie que l'appareil est sous tension et qu'aucun message d'erreur n'apparaît sur l'écran LCD.Vérifie que vous avez choisi le bon pilote d'imprimante.
Quand vous imprimez sur du papier normal, il se froisse.	■ Remplacez la valeur du paramètre dans le pilote d'imprimante dans Type de support par un papier fin.Ouvrez le capot arrêté et vérifie qu'aucune feuille n'est coincée dans les rouleaux de l'unité de fusion.
Le papier tombe du plateau d'éjection.	■ Soulevez le rabat de support.

Les bouchages papier et comment les éliminer

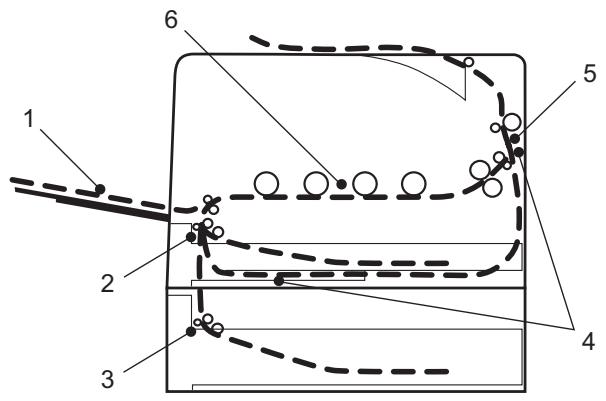

S'il y a des bourrages papier dans l'appareil, il s'arrête. L'un des messages suivants s'affiche pour vous indiquer où se trouve le papier coincé.

Bourrage bac MU(1)

Bourrage dans le bac multi-usage. (Voir page 153.)

Bourrage bac 1 (2)

Bourrage au niveau du bac standard (Bac 1). (Voir page 153.)

Bourrage bac 2 (3)

Bourrage au niveau du bac inférieur (Bac 2). (Voir page 153.)

Bourrage Duplex (4)

Bourrage sous le bac à papier standard (Bac 1) ou dans l'unité de fusion. (Voir page 156.)

Bourrage arrêté (5)

Bourrage lors de l'éjection du papier de l'appareil. (Voir page 159.)

Bourrage interne (6)

Bourrage à l'intérieur de l'appareil. (Voir page 162.)

Si le message d'erreur persiste après avoir éliminé le bourrage, il est possible qu'il y ait un autre bourrage ailleurs. Veuillez bien vérifier l'appareil.

Remarque

Retirez toujours la pile qui se trouve dans le bac et égalisez-la avant d'ajouter du papier. De cette façon, vous évitez l'alimentation de plusieurs feuilles à la fois et vous évitez les bourrages.

Bour. bac MU (bourrage papier à l'intérieur du bac MU)

Bourrage bac MU

Si un bourrage se produit à l'intérieur du bac multi-usage, procédez comme suit :

Retirez le papier du bac multi-usage. Retirez le papier coincé à l'intérieur du bac MU ou autour de celui-ci. Déramez la pile de papier et remettez-la dans le bac multi-usage.

4 Quand vous chargez du papier dans le bac MU, veillez à ce qu'il reste en dessous des repères de hauteur maximal de chaque côté du bac. 5 Appuyez sur Go pour reprendre l'impression.

Remarque

Les noms des bacs à papier sont les suivants sur l'écran :

• Bac à papier standard : Bac1
• Bac inférieur en option : Bac2

Bourrage bac 1

Bourrage bac 2

Si un bourrage se produit à l'intérieur du bac à papier, procédez comme suit :

Tirez complètement le bac à papier pour le sorting de l'appareil.

Avertissement

NE TOUCHEZ PAS aux parties indiquées en gris sur l'illustration. Ces rouleaux peuvent tourner à grande vitesse.

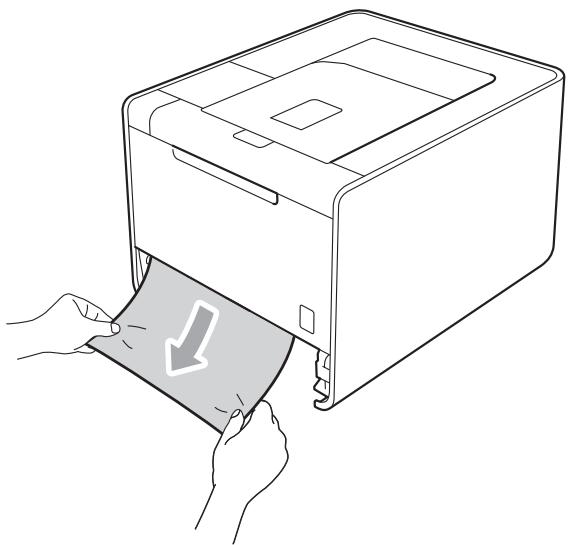

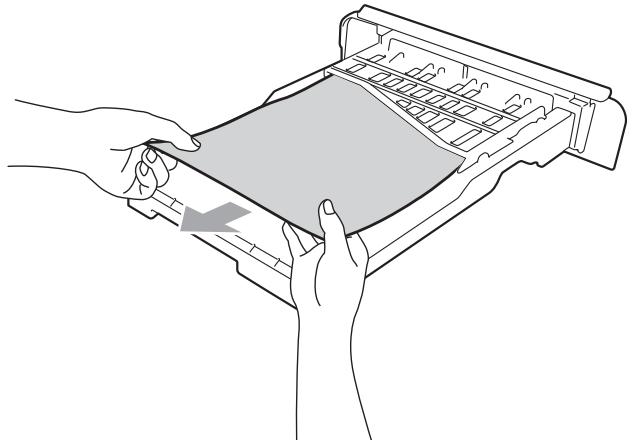

2 Des deux mains, tirez délicatement sur le papier coincé.

Remarque

Tirez vers le bas sur le papier coincé pour l'enlever plus facilement.

3 Vérifiez que la hauteur du papier ne dépasse pas le repère de hauteur maximale ( ). Tout en appuyant sur le levier vert de déblocage du guide-papier, faites glisser ce dernier pour l'ajuster à la taille du papier. Veillez à ce que les guides soient fermement placés dans leur logement. 4 Remettez le bac à papier convenablement dans l'appareil.

Bourrage dans duplex (bourrage à papier sous le bac à papier standard (bac 1) ou dans l'unité de fusion)

Bourr. Duplex

Si un bourrage se produit à l'intérieur de l'unité recto-verso, procédez comme suit :

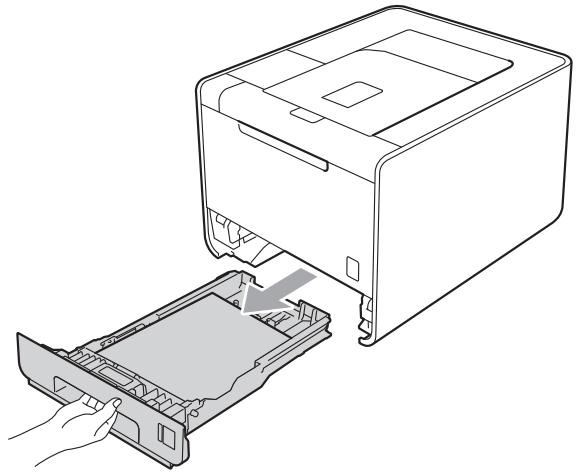

Laissez l'appareil sous tension pendant 10 minutes afin de le laisser refroidir. Tirez complètement le bac à papier pour le sortir de l'appareil et vérifiez à l'intérieur de l'appareil.

Avertissement

NE TOUCHEZ PAS aux parties indiquées en gris sur l'illustration. Ces rouleaux peuvent tourner à grande vitesse.

3 Si aucune feuille n'est coincée dans l'appareil, vérifiez sous le bac à papier.

Remarque

Ne réinsérez pas le bac à papier à ce stade.

Si aucune feuille n'est coincée dans le bac à papier, ouvre le capot arrête.

Attention

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

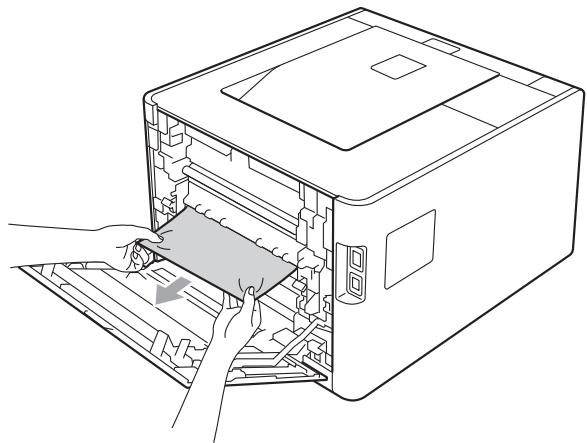

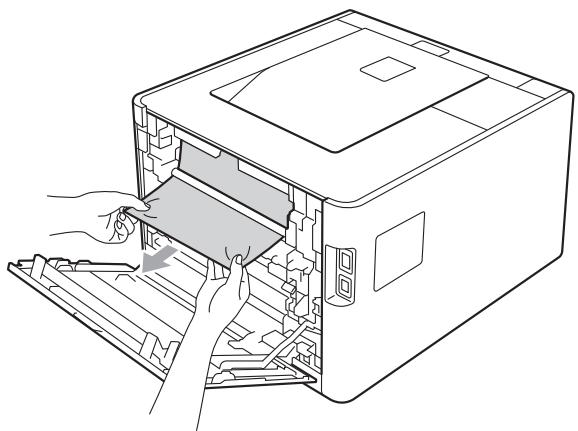

5 Retirez dangereusement le papier coincé.

Refermez complètement le capot arrêté. 7 Remettez le bac à papier dans l'appareil.

Bourrage arrêté (bourrage papier derrière le capot arrêté)

Bourrage arrêté

Si un bourrage se produit derrière le capot arrêté, procédez comme suit :

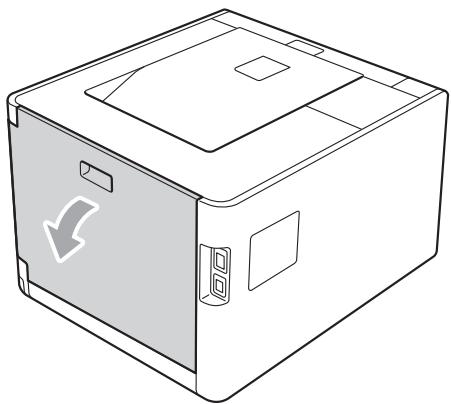

Laissez l'appareil sous tension pendant 10 minutes afin de le laisser refroidir. Ouvrez le capot arrêté.

Attention

Juste après l'emploi, certains composants internes de l'appareil atteignent une température extrêmement élevée. Attendez que l'appareil refroidisse avant de mettre les doigts sur ses composants internes.

Tirez vers vous les languettes vertes (2) des côtés gauche et droit pour replier le capot de l'unité de fusion (1).

Remarque

Si les leviers des enveloppes (3) situés dans le capot arrière abaissés en position enveloppe, relevez-les en position originale avant de tirer vers le bas les languettes vertes (2).

Des deux mains, tirez délicatement le papier coincé de l'ensemble de fixation.

5 Fermez le capot de l'unité de fusion (1).

Remarque

Si vous imprimez sur des enveloppes, abaissez à nouveau les leviers des enveloppes (2) en position enveloppe avant de fermer le capot arrêté.

Refermez le capot arrêté.

Bourrage interne (bourrage à l'intérieur de l'appareil)

Bourrage interne

Si un bourrage se produit à l'intérieur de l'appareil, procédez comme suit :

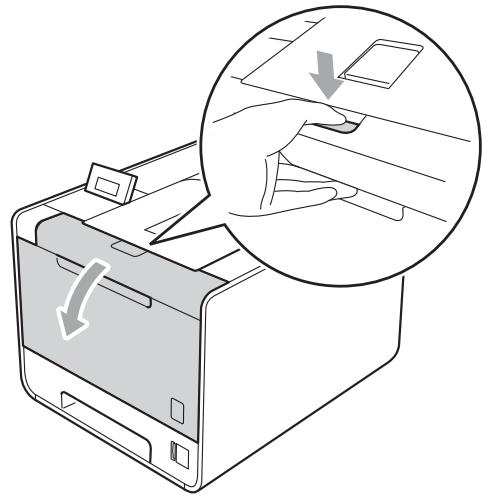

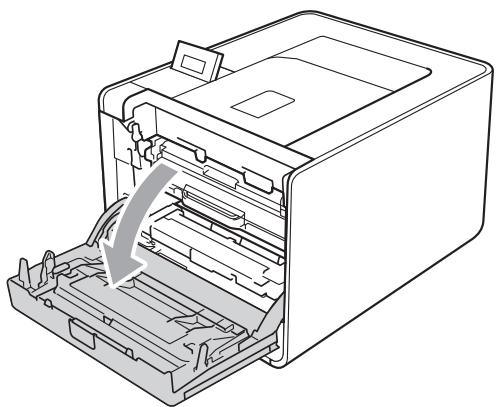

Eteignez l'appareil à l'aide de l'interrupteur, puis débranchez le cordon d'alimentation CA. 2 Sortez délicatement l'ensemble tambour et cartouche de toner.

Saisissez la poignée verte du tambour. Tirez le tambour pour l'extraire jusqu'à la butée.

Tournez le levier de blocage vert (1) situé à gauche de l'appareil dans le sens antihoraire vers la position de déblocage. Saisissez les poignées vertes du tambour, soulevez l'avant du tambour et retirez-le de l'appareil.

Important

• Saisissez les poignées vertes du tambour lorsque vous le transportez. NE SAISISSEZ PAS le tambour par les côtés.

• Nous vous conseillons de déposer le tambour sur une surface propre et plane recouverte d'une feuille de papier jetable ou d'un chiffon, au cas où vous renverseriez du toner par mégarde.
• Pour éviter tout dommage à l'appareil résultant de l'électricité statique, NE METTEZ PAS les doigts sur les électrodes indiquées sur l'illustration.

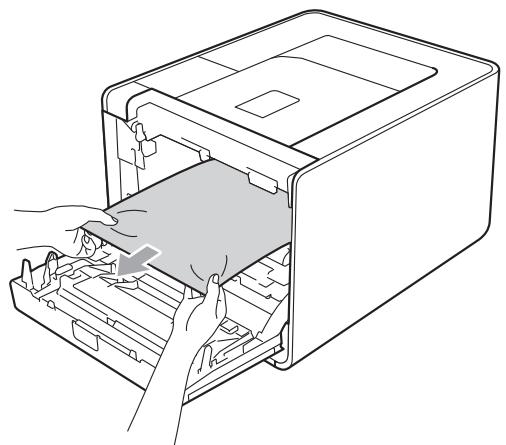

Retirez délicatement le papier coincé.

Important

Pour éviter les problèmes de qualité d'impression, NE TOUCHEZ PAS aux parties indiquées en gris sur l'illustration.

6 Vérifiez que le levier de blocage vert (1) est en position de déblocage, comme indiqué sur l'illustration.

7 Faites correspondre les extrémités du guide (2) du tambour avec les repères (1) situés de part et d'autre de l'appareil, puis glissez délicatement le tambour dans l'appareil jusqu'à la butée, au niveau du levier de blocage vert.

Tournez le levier de blocage vert (1) dans le sens horaire jusqu'à la position de blocage.

9 Appuyez sur le tambour jusqu'à la butée.

10 Fermez le capot avant de l'appareil.

Remarque

Si vous mettez l'appareil hors tension alors qu'un bourrage interne est survenu, il imprime des données incomplètes à partir de l'ordinateur. Avant de mettre l'appareil sous tension, supprimez la tâche de la file d'attente d'impression de votre ordinateur.

Rebranchez l'appareil, puis mettez-le sous tension.

Amélioration de la qualité d'impression

Si vous avez un problème de qualité d'impression, imprimez d'abord une page de test (voir Info. appareil à la page 74). Si l'impression est satisfaisante, il est probable que le problème ne soit pas du à l'appareil. Vérifiez le câble d'interface ou essayez l'appareil avec un autre ordinateur. Si la qualité du document imprimé n'est always pas satisfaisante, vérifiez d'abord les points suivants. Ensuite, si le problème de qualité d'impression persiste, vérifiez le tableau ci-dessous et conformez-vous aux recommandations.

Remarque

Brother déconseille d'utiliser des cartouches autres que les cartouches d'origine Brother et de remplir les cartouches usagées avec du toner provenant d'autres sources.

Pour bénéficier d'une qualité d'impression optimale, nous vous conseillons d'utiliser le papier recommandé. Vérifiez que vous utilisez du papier conforme aux spécifications Brother. (Voir Papier et autres supports d'impression pris en charge à la page 2.) Vérifiez que le tambour et les cartouches de toner sont correctement installés.

Exemples de mauvaise qualité d'impression	Recommendation
Lignes ou bandes blanches ou nervures en travers de la page	■ Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
Couleurs pales ou peu nettes sur toute la page	■ Vérifiez que le Mode économique est désactivé à partir du panneau de commande ou du pilote d'imprimante. ■ Veillez à ce que le réglage du type de support dans le pilote corresponde au type de papier utilisé. (Voir Type et format de papier à la page 2.) ■ Secouez délicatement les quatre cartouches de toner. ■ Essuyez les fenêtres du scanner à l'aide d'un chiffon doux, sec et non pelucheux. (Voir Nettoyage de l'intérieur de l'appareil à la page 123.) ■ Effectuez la calibration. (Voir Calibration couleur à la page 88.)
Stries ou bandes verticales blanches sur la page	■ Essuyez les fenêtres du scanner à l'aide d'un chiffon doux, sec et non pelucheurs. (Voir Nettoyage de l'intérieur de l'appareil à la page 123.)■ Nettoyez le tambour. (Voir Nettoyage de l'ensemble tambour à la page 130.)■ Identifiez la couleur qui manque et remplacez la cartouche de toner correspondante par une neue. (Voir Remplacement de cartouches de toner à la page 102.)Pour identifier la couleur de la cartouche de toner, veuillez acceder au site http://solutions.brother.com/ afin de consulter notre Foire aux questions et les conseils de dépistage des pannes.
Stries ou bandes verticales de couleur sur la page	■ Nettoyez les quatre fils corona (un par couleur) à l'intérieur du tambour en faisant coulibser la languette verte. (Voir Nettoyage des fils corona à la page 127.)■ Vérifiez que les languettes vertes des fils corona sont à leur position d'origine (▲).■ Remplacez la cartouche de toner de la couleur des stries ou bandes verticales. (Voir Remplacement de cartouches de toner à la page 102.) Pour identifier la couleur de la cartouche de toner, veuillez acceder au site http://solutions.brother.com/ afin de consulter notre Foire aux questions et les conseils de dépistage des pannes.■ Installé un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
Lignes de couleur en travers de la page	■ Si des lignes de couleur apparaissent à des intervalles de 30 mm (1,2 po.), remplacez la cartouche de toner de la couleur des lignes. (Voir Remplacement de cartouches de toner à la page 102.)Pour identifier la couleur de la cartouche de toner, veuillez acceder au site http://solutions.brother.com/ afin de consulter notre Foire aux questions et les conseils de dépistage des pannes.■ Si des lignes de couleur apparaissent à des intervalles de 94 mm (3,7 po.), insallez un nouveau tambour. (Voir Remplacement du tambour aux pages 108.)
Taches blanches ou impression pale	■ Veiliez à ce que le réglage du type de support dans le pilote correspondé au type de papier utilisé. (Voir Type et format de papier à la page 2.) ■ Vérifiez les conditions ambiantes d'utilisation de l'appareil. Des conditions telles qu'un taux d'humidité élevé peuvent produces des taches blanches ou des trous d'impression.
Certaines pages sont toute blanches ou certaines couleurs manquent	■ Installez une nouvelle cartouche de toner. (Voir Remplacement de cartouches de toner à la page 102.) Pour identifier la couleur de la cartouche de toner, veuillez accéder au site http://solutions.brother.com/ afin de consulter notre Foire aux questions et les conseils de dépistage des pannes. ■ Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
Taches de couleur à intervalles de 94mm	■ Si le problème ne disparaît pas après l'impression de quelques pages, la surface du tambour présente peut-être des traces de corps étrangers, comme la colle d'une étiquette. Nettoyez le tambour. (Voir Nettoyage de l'ensemble tambour à la page 130.) ■ Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
Taches de couleur à intervalles de 30mm	■ Identifiez la couleur à l'origine du problème et remplacez la cartouche de toner correspondante par une neue. (Voir Remplacement de cartouches de toner à la page 102.) Pour identifier la couleur de la cartouche de toner, veuillez accéder au site http://solutions.brother.com/ afin de consulter notre Foire aux questions et les conseils de dépistage des pannes.
Le toner se disperse ou macule les pages	■ Vérifiez les conditions ambientes d'utilisation de l'appareil. Certaines conditions comme l'humidité ou des températures élevées peuvent cause ce problème de qualité d'impression. ■ Identifie la couleur à l'origine du problème et remplacez la cartouche de toner correspondante par une neue. (Voir Remplacement de cartouches de toner à la page 102.)Pour identifier la couleur de la cartouche de toner, veuillez acceder au site http://solutions.brother.com/ afin de consulter notre Foire aux questions et les conseils de dépistage des pannes. ■ Si le problème persististe, installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
La couleur de vos impressions n'est pas telle qu'attendue	■ Vérifie que le Mode économique est désactivé à partir du panneau de commande ou du pilote d'imprimante. ■ Effectuez la calibration. (Voir Calibration couleur à la page 88.) ■ Ajustez la couleur au moyen des paramètres de personnelisation du pilote et en utilisant le panneau de commande. Les couleurs imprimées sont différentes des couleurs affichées sur votre moniteur. Il se peut que l'appareil ne puisse pas rendre fidèlement certaines des couleurs affichées par toute moniteur. (Voir Correct couleurs à la page 85.) ■ Si des couleurs apparaissent dans les zones grises imprimées, vérifie que la case Améliorer les gris est cochée dans le pilote d'imprimante. Voir l'option Améliorer les gris de la Boîte de dialogue Paramètres à la page 33 (pour le pilote d'imprimante Windows®, Options avancées à la page 46 (pour le pilote d'imprimante BR-Script pour Windows®) ou Paramètres d'impression à la page 55 (pour le pilote d'imprimante Macintosh). ■ Si les zones ombrées semblent ternes, déslectionnez la case Améliorer les gris du pilote d'imprimante. ■ Si un graphique noir est trop pâle à l'impression,CHOISSEZ LE MODE Améliorer l'impression du noir dans le pilote d'imprimante. Voir l'option Améliorer l'impression du noir de la Boîte de dialogue Paramètres à la page 33 (pour le pilote d'imprimante Windows®, Options avancées à la page 46 (pour le pilote d'imprimante BR-Script pour Windows®) ou Paramètres d'impression à la page 55 (pour le pilote d'imprimante Macintosh). ■ Identifie la couleur à l'origine du problème et remplacez la cartouche de toner correspondante par une neue. (Voir Remplacement de cartouches de toner à la page 102.) ■ Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
Page entièrement imprimée d'une couleur	■ Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
Mauvais alignement des couleurs	■ Vérifiez que l'appareil est installé sur une surface ferme et de niveau. ■ Effectuez l'alignement automatique des couleurs à l'aide du panneau de commande (voir Alignment automatique à la page 88) ou effectuez l'alignement manuel des couleurs à l'aide du panneau de commande (voir Alignment manuel à la page 89). ■ Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.) ■ Installez une nouvelle unité courroie. (Voir Remplacement de l'unité courroie à la page 112.)
Densité inégale à intervalles réguliers en travers de la page	■ Effectuez la calibration. (Voir Calibration couleur à la page 88.) ■ Identifiez la couleur inégale et remplacez la cartouche de toner de la couleur correspondante par une neue. (Voir Remplacement de cartouches de toner à la page 102.) Pour identifier la couleur de la cartouche de toner, veuillez accéder au site http://solutions.brother.com/ afin de consulter notre Foire aux questions et les conseils de dépistage des pannes. ■ Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
Image manquante en trait fin	■ Vérifiez que le Mode économique est désactifé à partir du panneau de commande ou du pilote d'imprimante. ■ Modifiez la résolution d'impression. ■ Si vous utilisez un pilote d'imprimante Windows, choisissez Améliorer l'impression des motifs ou Améliorer finesse de ligne dans les Paramétres d'impression de l'onglet Elémentaire. (Voir Boîte de dialogue Paramétres à la page 33.)
Pissement	■ Utilisez uniquement le type de papier recommendé. (Voir Papier et supports d'impression recommends à la page 2.)■ Vérifiez que le capot arrêté est bien fermé.■ Vérifiez que les deux leviers gris à l'intérieur du capot arrêté sont en position relevante.■ Veillez à ce que le réglage du type de support dans le pilote corresponde au type de papier utilisé. (Voir Type et format de papier à la page 2.)
Image décalée	■ Veillez à ce que le réglage du type de support dans le pilote corresponde au type de papier utilisé. (Voir Type et format de papier à la page 2.)■ Vérifiez que les deux leviers gris à l'intérieur du capot arrêté sont en position relevante.■ Vérifiez les conditions ambiantes d'utilisation de l'appareil. Certaines conditions comme un taux d'humidité faible ou des températures basses peuvent cause ce problème de qualité d'impression.■ Installez un nouveau tambour. (Voir Remplacement du tambour à la page 108.)
Fixage médiocre	■ Veillez à ce que le réglage du type de support dans le pilote corresponde au type de papier utilisé. (Voir Type et format de papier à la page 2.)■ Vérifiez que les deux leviers gris à l'intérieur du capot arrêté sont en position relevante.■ Choisissez le mode Améliorer la tenue du toner dans le pilote d'imprimante. Voir l'options Amélioration de l'impression de la Amélioration de l'impression à la page 40 (pour le pilote d'imprimante Windows®, Options avancées à la page 46 (pour le pilote d'imprimante BR-Script pour Windows®) ou Paramètres d'impression à la page 55 (pour le pilote d'imprimante Macintosh).Si l'options n'apporte aucune amélioration, affectez au paramètre du pilote d'imprimante dans Type de support un papier plus écais.
Gondolé ou écorné	■ Choisissez RÉduire l'ondulation du papier dans le pilote d'imprimante quand vous n'utilise pas le papier recommendé par Brother. Voir l'options Amélioration de l'impression de la Amélioration de l'impression à la page 40 (pour le pilote d'imprimante Windows®, Options avancées à la page 46 (pour le pilote d'imprimante BR-Script pour Windows®) ou Paramètres d'impression à la page 55 (pour le pilote d'imprimante Macintosh).■ Si vous n'utilise pas souvent l'appareil, le papier est peut-être resté trop longtemps dans le bac à papier. Retournez la pile de papier dans le bac. Déramez également la pile de papier puis tournez-la à 180° dans le bac à papier.Stocker le papier dans un endroit où il ne sera pas exposé à des conditions de températures et d'humidité élevées.Ouvrez le capot arrêté (plateau d'éjection arrêté) pour permettre au papier de sortir par le plateau d'éjection arrêté.
Enveloppes froissées	■ Vérifiez que les leviers des enveloppes sont abaissons en position enveloppe lorsque vous imprimez une enveloppe.
	■ Si vous constatiez la présence de plis alors que les leviers des enveloppés sont en position enveloppe, imprimez avec le capot arrêté ouvert et chargez une enveloppe à la fois dans le bac MU.

Résolution des problèmes d'impression

Problème	Recommendation
L'appareil ne s'allume pas.	Des conditions de ligne de tension néfastes (telles que foudre ou saute de puissance) peuvent avoir déclenché les mécanismes de sécurité internes de l'appareil. Eteignez l'appareil, puis débranchez le cordon d'alimentation. Attendez dix minutes, puis rebranchez le cordon d'alimentation et allumez l'appareil.Si l'appareil ne se met toujours pas sous tension, branchez-le sur une autre prise secteur.
L'appareil imprime de manière imprévisible ou elle imprime des données incorrectes.	Vérifiez que le cable de l'appareil n'est pas trop long. Nous recommendons d'utiliser un cable USB ne dépassant pas 2 mètres (6,5 pieds).Assurez-vous que le cable d'appareil n'est pas endommagé ou cassé.Si vous utilisez un commutateur d'interface, retirez-le. Réessayez ensuite en connectant l'ordinateur directement à l'appareil.Vérifiez que vous avez choisi le bon pilote d'imprimante à l'aide du paramètre « Imprimante par défaut ».Vérifiez que l'appareil n'est pas raccordé à un port également connecté à un périhérique de stockage ou à un scanner. Enlevez tous les autres périhériques et connectez uniquement l'appareil au port.Eteignez l'appareil Status Monitor.
L'appareil n'arrive pas à imprimer les pages entières d'un document. Le message d'erreur Mémoire saturée s'affiche.	Appuyez sur la touche Go pour imprimer les données qui subsistent dans la mémoire de l'appareil. Annulez la tâche d'impression si vous souhaitez supprimer les données qui subsistent dans la mémoire de l'appareil. (Voir Touches à la page 66.)Baissez la résolution d'impression ou diminuez la complexité de votre document.Augmentez la mémoire de l'imprimante. (Voir Installation de mémoire supplémentaire à la page 92.)
Les en-têtes et les pieds de page du document apparaissent à l'écran mais ne s'impriment pas.	Ajustez les marges supérieures et inférieures de votre document.
L'appareil ne passes pas en mode d'impression directe lorsque vous raccordez un module mémoire flash USB à l'interface directe USB.	Quand l'appareil est en mode Veille profonde, il ne se réactive pas lorsque vous raccordez un module mémoire flash USB à l'interface directe USB. Appuyez sur Go pour réactiver l'appareil et afficher le menu d'impression directe sur l'écran ACL.

Problèmes liés au réseau

Pour tout problème lié à l'utilisation de votre appareil sur un réseau, consultez le Guide utilisateur - Réseau.

Vous pouvez également afficher le dernier Guide utilisateur - Réseau au format PDF en accédant au Brother Solutions Center (http://solutions.brother.com/).

Pour les utilisateurs de macintosh avec l'interface USB

Problème	Recommendation
L'appareil n'apparait pas dans Configuration d'imprimante (Mac OS X 10.4.11) ou dans la section Imprimantes et fax de Préférences Système (Mac OS X 10.5.x et 10.6.x).	■ Vérifiez que l'appareil est sous tension et qu'aucun message d'erreur n'apparait sur l'écran LCD.■ Vérifiez que le cable d'interface USB est connecté correctement au Macintosh et qu'il est connecté au port USB de l'appareil.■ Vérifiez que le pilote d'imprimante est installé correctement.
Impossible d'imprimer à partir de l'application.	■ Vérifiez que le pilote d'imprimante Macintosh fourni est installé sur le disque dur et qu'il est choisi avec Configuration d'imprimante (Mac OS X 10.4.11) ou Imprimantes et fax in Préférences Système (Mac OS X 10.5.x et 10.6.x).

BR-Script 3

Problème	Recommendation
La vitesse d'impression ralentit.	Augmentez la mémoire de l'imprimante. (Voir Installation de mémoire supplémentaire à la page 92.)
L'appareil ne peut pas imprimer les fichiers EPS contenant des données binaires.	Pour imprimer ce type de données, vous doivent configurer les paramètres suivants :Pour Windows® 7 et Windows Server® 2008 R2 : cliquez sur le bouton démarrer et sur Périphériques et imprimantes.Pour Windows Vista® : cliquez sur le bouton Démarrer, sur Panneau de configuration, sur Matériel et audio, puis sur Imprimantes.Pour Windows® XP et Windows Server® 2003/2008 : cliquez sur le bouton démarrer et sélectionnez Imprimantes et télécopieurs.Pour Windows® 2000 : cliquez sur le bouton démarrer, puis sélectionnez Paramètres et Imprimantes.Pour Windows® 7 et Windows Server® 2008 R2 : cliquez avec le bouton droit sur l'icône Brother HL-4570CDW (HL-4150CDN/HL-4140CN) Series et sélectionnez Brother HL-4570CDW (HL-4150CDN/HL-4140CN) BR-Script3.Pour Windows® 2000, Windows® XP, Windows Vista® et Windows Server® 2003/2008 : cliquez avec le bouton droit sur l'icôneBrother HL-4570CDW (HL-4150CDN/HL-4140CN) BR-Script3 et sélectionnez Propriétés.Dans l'onglet Paramètres du périphérique, sélectionnez TBCP(Protocole de communications binaires référencées) dans la section Protocole de sortie.

Remarque

Ce chapitre contient un résumé des spécifications de la machine. Pour connaître les autres spécifications, visitez http://www.brother.com/.

Moteur

Modèle			HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Technologie			Imprimante laser electrophotographique (Une passer)
Vitessed'impression 1 2(format A4 /Letter)	Impressionsur une seuleface	Monochrome	Jusqu'à22 ppm (formatA4)3, jusqu'à22 ppm (formatLetter)3	Jusqu'à24 ppm (formatA4)3, jusqu'à25 ppm (formatLetter)3	Jusqu'à 28 ppm (format A4)3,jusqu'à 30 ppm (format Letter)3
		Couleurintégrale	Jusqu'à22 ppm (formatA4)3, jusqu'à22 ppm (formatLetter)3	Jusqu'à24 ppm (formatA4)3, jusqu'à25 ppm (formatLetter)3	Jusqu'à 28 ppm (format A4)3,jusqu'à 30 ppm (format Letter)3
	Impressionrecto-verse	Monochrome	-	Jusqu'à 14 faces par minute (format A4)3, jusqu'à14 faces par minute (format Letter)3
		Couleurintégrale	-	Jusqu'à 14 faces par minute (format A4)3, jusqu'à14 faces par minute (format Letter)3
Délai de première impression4(en mode Pré et à partir du bac standard)			Moins de 16 secondes

Modèle		HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Résolution	Windows® 2000 Professional, Windows® XP Home Edition, Windows® XP Professional, Windows® XP Professional x64 Edition, Windows Server® 2003, Windows Server® 2003 x64 Edition, Windows Vista®, Windows Server® 2008, Windows Server® 2008 R2, Windows® 7	Qualité 2 400 ppp (2 400 × 600)600 × 600 ppp
	DOS	600 × 600 ppp
	Mac OS X 10.4.11, 10.5.x, 10.6.x	Qualité 2 400 ppp (2 400 × 600)600 × 600 ppp
	Linux	600 × 600 ppp

1 La vitesse d'impression peut varier en fonction du type de document imprimé. 2 La vitesse d'impression peut être plus lente quand l'appareil est connecté à un LAN sans fil. 3 Depuis le bac à papier standard. 4 La durée de la première impression peut varier si l'imprimante est en calibration ou en enregistrement.

Contrôleur

Modèle		HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Processeur		400 MHz
Mémoire	Standard	128 Mo
	En option	1 logement : SO-DIMM DDR2 (144 broches) jusqu'à 256 Mo
Interface		Hi-Speed USB 2.0, Ethernet10BASE-T/100BASE-TX		Hi-Speed USB 2.0, Ethernet10BASE-T/100BASE-TX, LAN sans filIEEE802.11b/g
Connectivité réseau	Protocoles	TCP/IP (Ethernet 10BASE-T/100BASE-TX standard)1
	Outil de gestion	BRAAdmin Light2BRAAdmin Professional 33Web BRAAdmin4Gestion Web5
Emulation		PCL6, BR-Script 3 (PostScript® 3TM)6
Polices résidentes	PCL	66 polices vectorielles, 12 polices bitmap, 13 codes à barres7
	PostScript® 3TM	66 polices vectorielles

Pour plus de détails sur les protocoles réseau pris en charge, consultez le Guide utilisé - Réseau. 2 Utilitaire Windows® et Macintosh exclusif Brother pour la gestion des imprimantes et des serveurs d'impression. Installer à partir du CD-ROM fourni. 3 Utilitaire Windows® inédit de Brother pour la gestion des imprimantes et des serveurs d'impression. Télécharger depuis http://solutions.brother.com/. 4 Utilitaire de gestion serveur. Télécharger depuis http://solutions.brother.com/. Gestion de l'imprimante et du serveur d'impression à l'aide de Gestion Web (navigateur Web). 6 Emulation du langage PostScript® 3™. Code39, Interleaved 2 of 5, FIM (US-PostNet), Post Net (US-PostNet), EAN-8, EAN-13, UPC-A, UPC-E, Codabar, ISBN (EAN), ISBN (UPC-E), Code128 (set A, set B, set C), EAN-128 (set A, set B, set C)

Logiciel

Modèle		HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Pilote d'imprimante	Windows® 1	Piloté géré par l'hôte pour Windows® 2000 Professional, Windows® XP Home Edition, Windows® XP Professional, Windows® XP Professional x64 Edition, Windows Server® 2003 4, Windows Server® 2003 x64 Edition 4, Windows Vista®, Windows Server® 2008 4, Windows Server® 2008 R2 4, Windows® 7
		BR-Script3 (fichier PPD) pour Windows® 2000 Professional, Windows® XP Home Edition, Windows® XP Professional, Windows® XP Professional x64 Edition, Windows Server® 2003 4, Windows Server® 2003 x64 Edition 4, Windows Vista®, Windows Server® 2008 4, Windows Server® 2008 R2 4, Windows® 7
	Macintosh	Piloté d'imprimante Macintosh pour Mac OS X 10.4.11, 10.5.x et 10.6.x
		BR-Script3 (fichier PPD) pour Mac OS X 10.4.11, 10.5.x et 10.6.x
	Linux 2 3	Piloté Linux pour système d'impression CUPS (environnements x86 et x64)
		Piloté Linux pour système d'impression LPD/LPRng (environnements x86 et x64)
Utilitaires		Assistant de déploiement de pilote 5

Pour les dernières mises à jour de pilote, visitez notre site Web : http://solutions.brother.com/. 2 Télécharger le pilote d'imprimante pour Linux depuis http://solutions.brother.com/. 3 En fonction des distributions Linux, le pilote ne sera peut-être pas disponible. 4 Utilisation en réseau uniquement 5 L'Assistant de déploiement de pilote automatise l'installation des imprimantes sur un réseau peer to peer (Windows® seulement).

Fonction d'impression directe

Modèle		HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Impr. directe	Types de fichiers	PDF version 1.71, JPEG, Exif+JPEG, PRN (créé par le pilote d'imprimante HL-4140CN, HL-4150CDN ou HL-4570CDW(T))2, TIFF (numérique par tous les modèles MFC ou DCP Brother), XPS version 1.0

1 Les données comportant un fichier image JBIG2, un fichier image JPEG2000 ou un fichier multicalque ne sont pas prises en charge. 2 Voir Creation d'un fichier PRN ou PostScript 3^TM uniquely pour l'impression directe à la page 24.

Panneau de commande

Modèle	HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Témoins lumineux	2 tímoins : Témoin de données et Témoin d'erreur
Ecran à cristaux liquides	2 lignes (16 chiffres par ligne)
Touches	7 touches : Aller, Annuler, Sécurisé, OK, Retour et 2 touches de défilament

Gestion du papier

Modèle		HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Entrée dupapier1	Bac multi-usage	50 feuilles
	Bac à papier (standard)	250 feuilles
	Bac inférieur (en option)2	500 feuilles
Sortie dupapier1	Face imprimée dessous	150 feuilles
	Face imprimée dessus (il s'agit du capot arrière lorsqu'il est ouvert)	1 feuille
Duplex	Duplex manuel	Oui
	Recto- verso automatique	Non	Oui

1 Calculé avec du papier de 80 g/m² (20 lb) 2 Le modèle HL-4570CDWT est doté en standard du bac inférieur.

Spécifications du support

Modèle		HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Types de support	Bac multi-usage	Papier ordinaire, papier fin, papier épais, papier recyclé, papier de qualité supérieure, étiquettes, enveloppes, enveloppes fines, enveloppes épaisses, papier glacé
	Bac à papier (standard)	Papier ordinaire, papier fin, papier recyclé
	Bac inférieur (en option)
	Impression recto- verso automatique2	Papier ordinaire, papier fin, papier recyclé, papier glacé
Grammage du support	Bac multi-usage	60 à 163 g/m2(16 à 43 lb)
	Bac à papier (standard)	60 à 105 g/m2(16 à 28 lb)
	Bac inférieur (en option)
	Impression recto- verso automatique2
Formats	Bac multi-usage	Largeur : 69,8 à 216 mm (2,75 à 8,5 po.) Longueur : 116 à 406,4 mm (4,57 à 16 po.)
	Bac à papier (standard)	A4, Letter, Legal1, B5 (ISO/JIS), Executive, A5, A5 (bord long), A6, B6 (ISO), Folio
	Bac inférieur (en option)	A4, Letter, Legal1, B5 (ISO/JIS), Executive, A5, B6 (ISO), Folio
	Impression recto- verso automatique2	A4

1 Le format de papier Legal n'est pas disponible dans certaines régions hors des États-Unis ou du Canada. 2 HL-4150CDN/HL-4570CDW(T) unicité

Fournitures

Modèle			HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT	Nom du modele
Cartouche de toner	Standard	Noir	Environ 2 500 pages A4/Letter1				TN-320BK
		Cyan, Magenta, Jaune	Environ 1 500 pages A4/Letter1				TN-320C, TN-320M, TN-320Y
	Haute capacité	Noir	Environ 4 000 pages A4/Letter1				TN-325BK
		Cyan, Magenta, Jaune	Environ 3 500 pages A4/Letter1				TN-325C, TN-325M, TN-325Y
	Super haute capacité	Noir	-		Environ 6 000 pages A4/Letter1		TN-328BK
		Cyan, Magenta, Jaune	-		Environ 6 000 pages A4/Letter1		TN-328C, TN-328M, TN-328Y
Tambour			Environ 25 000 pages A4/Letter2				DR-320CL
Unité courroie			Environ 50 000 pages A4/Letter				BU-300CL
Bac de toner usagé			Environ 50 000 pages A4/Letter				WT-300CL

1 Valeur de rendement déclarée approximative selon la norme ISO/IEC 19798. La durée de vie du tambour est approximative et peut varier selon le type d'utilisation.

Dimensions / poids

Modèle	HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Dimensions (L × P × H)	410 × 486 × 313 mm(16,1 × 19,1 × 12,3 po.)			410 × 495 ×446 mm(16,1 × 19,5 ×17,6 po.)
Poids	21,0 kg (46,3 lb) environ			27,0 kg (59,5 lb) environ

Autre

Modèle			HL-4140CN	HL-4150CDN	HL-4570CDW	HL-4570CDWT
Source d'alimentation			220 - 240 V CA 50/60 Hz
Consommationd'énergie1(moyenne)		Impr. en cours	Environ 560 W à 25 °C (77 °F)
		Prêt	Environ 65 W à 25 °C (77 °F)
		Veille(WLAN:activé)	S/O		Environ 8 W
		Veilleprofonde	Environ 0,9 W
Niveau debruit	Pressionsonore	Impr. en cours	LPAm = 57 dB (A)
		Prêt	LPAm = 33 dB (A)
	Puisancesonore	Impr. en cours(Monochrome)	LwAd =6,71 B (A)	LwAd =6,71 B (A)3	LwAd =6,63 B (A)3	LwAd =6,77 B (A)3
		Impr. en cours(Couleur)	LwAd =6,69 B (A)	LwAd =6,69 B (A)3	LwAd =6,64 B (A)3	LwAd =6,77 B (A)3
		Prêt	LwAd = 4,07 B (A)		LwAd =4,01 B (A)	LwAd =4,09 B (A)
Ecologie	Veille		Disponible
	Mode économique2		Disponible

1 Connexions USB au PC 2 Nous déconseillons d'utiliser Mode économique pour imprimer des images de type photo ou échelle de gris. 3 Les équipements bureautiques de plus de 6,30 B (A) ne sont pas adaptés aux environnements dans lesquels il est nécessaire de travailler dans le calme. Ces équipements doivent être installés dans d'autres pièces du fait du niveau de bruit émis.

Configuration requise

Version de la plateforme informatique et du système d'exploitation		Vitesse minimale du processeur	RAM minimale	RAM recommandee	Espace disque pour l'installation	Interface PC prise en charge2
Système d'exploitation Windows1	Windows® 2000 Professional	Intel® Pentium® II ou équivalent	64 Mo	256 Mo	50 Mo	USB, 10/100 Base-TX (Ethernet), sans fil 802.11b/g
	Windows® XP Home Edition		128 Mo
	Windows® XP Professional
	Windows® XP Professional x64 Edition	Proceseur compatible 64 bits (Intel® 64 ou AMD64)	256 Mo	512 Mo
	Windows Vista®	Intel® Pentium® 4 ou équivalent Proceseur compatible 64 bits (Intel® 64 ou AMD64)	512 Mo	1 Go
	Windows® 7	Intel® Pentium® 4 ou équivalent Proceseur compatible 64 bits (Intel® 64 ou AMD64)	1 Go (32 bits) 2 Go (64 bits)	1 Go (32 bits) 2 Go (64 bits)
	Windows Server® 2003	Intel® Pentium® III ou équivalent	256 Mo	512 Mo
	Windows Server® 2003 x64 Edition	Proceseur compatible 64 bits (Intel® 64 ou AMD64)
	Windows Server® 2008	Intel® Pentium® 4 ou équivalent Proceseur compatible 64 bits (Intel® 64 ou AMD64)	512 Mo	2 Go
	Windows Server® 2008 R2	Proceseur compatible 64 bits (Intel® 64 ou AMD64)
Système d'exploitation Macintosh	OS X 10.4.11 et 10.5.x	Proceseur PowerPC G4/G5 Intel® CoreTM	512 Mo	1 Go	80 Mo
	OS X 10.6.x	Proceseur Intel® CoreTM	1 Go	2 Go

1 Microsoft® Internet Explorer® 6.0 ou supérieur. 2 Les ports USB tiers ne sont pas compatibles.

Pour les dernières mises à jour de pilote, visitez notre site Web : http://solutions.brother.com/.

Informations importantes pour déposer votre papier

Cette rubrique vous donne des informations pour vous aider à besoin le papier à utiliser avec cet appareil.

Remarque

Si vous utilisez du papier qui n'est pas recommandé, vous risquez de rencontrer des problèmes d'alimentation dans votre appareil.

Avant d'acheter du papier en grosse quantité

Vérifiez que le papier est bien adapté à l'appareil.

Papier pour photocopie sur du papier ordinaire

Les catégories de papiers désignent leur utilisation privilégiée : par exemple, un type de papier pour l'impression et un autre pour les photocopies. L'utilisation prévue est habituellement précisée sur l'emballage. Vérifiez l'emballage pour voir si le papier choisi convient aux imprimantes laser. Choisissez un papier qui convient aux impressions laser.

Grammage

Le grammage du papier généralement utilisé varie selon les pays. Nous vous conseillons d'utiliser du papier d'un grammage compris entre 75 et 90g/m² (de 20 à 24 lb), bien que l'appareil puisse fonctionner avec du papier plus mince ou plus épais.

Unité	Europe	Etats-Unis
g/m2	80 à 90	75 à 90
lb		20 à 24

Papier sens machine ou sens travers

La fibre de la pulpe de papier est alignée au cours du processus de fabrication du papier. Le papier se classe en 2 catégories - sens machine ou sens travers.

Le sens machine correspond à la direction du bord long du papier. Le sens travers est perpendiculaire à la direction du bord long du papier. Bien que la plupart des papiers ordinaires pour copie soient sens machine, certains sont sens travers. Avec cet appareil, nous vous conseillons d'utiliser du papier sens machine. Le papier sens travers n'est pas suffisamment résistant pour l'entraînement du papier dans l'appareil.

Papier acide et papier neutre

Le papier peut appartenir à deux catégories « chimiques » : papier acide et papier neutre.

Bien que les méthodes modernes de fabrication du papier aient commencé avec du papier acide, le papier neutre prend maintenant la place du papier acide par souci de protection de l'environnement.

Cependant, de nombreuses formes de papier acide se retrouvent dans le papier recyclé. Avec cet appareil, nous vous conseillons d'utiliser du papier neutre.

Vous pouvez utiliser un crayon de contrôle d'acidité pour distinguer le papier acide du papier neutre.

Surface d'impression

Les caractéristiques peuvent varier légèrement entre le recto et le verso de la feuille de papier.

En général, le côté prévu pour l'ouverture de l'emballage d'une rame de papier correspond à la face d'impression. Suivez les consignes indiquées sur l'emballage. En principe, la face d'impression est indiquée par une flèche.

Teneur en humidité

Par teneur en humidité, on entend la quantité d'eau restant dans le papier après la fabrication. C'est l'une des caractéristiques les plus importantes du papier. Elle peut varier énormément en fonction des conditions de stockage, mais en principe la teneur en eau du papier est d'environ 5 % de son poids. Parce que le papier absorbe l'eau, la teneur en eau peut atteindre environ 10 % dans des conditions très humides. Quand la teneur en eau augmente, les caractéristiques du papier se modifient considérablement. La fixation du toner peut par exemple devenir plus difficile. Nous vous conseillons de stocker et d'utiliser le papier dans un environnement où l'humidité ambiant se situe entre 50 et 60 %.

Estimation du grammage

g/m2	lb
	Fort	Index
60	16
64	17
75	20
90	24
105	28
120	32
135	36
163	43	90
200	53	110

Format du papier

Format du papier	mm	pouces
Letter		8,5 x 11 pouces
Legal		8,5 x 14 pouces
Executive		7,25 x 10,5 pouces
A4	210 x 297 mm
A5	148 x 210 mm
A5 (bord long)	210 x 148 mm
A6	105 x 148 mm
Enveloppe Monarch		3,875 x 7,5 pouces
Enveloppe Com-10		4,12 x 9,5 pouces
Enveloppe DL	110 x 220 mm
Enveloppe C5	162 x 229 mm
B5 (JIS)	182 x 257 mm
B5 (ISO)	176 x 250 mm
B6 (JIS)	128 x 182 mm
B6 (ISO)	125 x 176 mm
Folio		8,5 x 13 pouces
Enveloppe DL-L	220 x 110 mm
3 x 5		3 x 5 pouces
Hagaki1	100 x 148 mm

1 Carte postale dont le format est spécifié par Japan Post Service Co., LTD

Jeux de caractères et de symboles

Pour les modes d’émulation HP LaserJet, vous pouvez sélectionner les yeux de symboles et de caractères à l’aide de Gestion Web (navigator Web) ou des touches du panneau de commande.

Comment utiliser gestion web (navigator web)

Pour utiliser Gestion Web (navigator Web), procédez comme suit.

Remarque

Nous recommandons Internet Explorer® 6.0 (ou version ultérieure) ou Firefox 3.0 (ou version ultérieure) pour Windows® et Safari 3.0 (ou version ultérieure) pour Macintosh. Veuillez aussi vous assurer que JavaScript et les cookies sont toujours activés, quel que soit le navigateur utilisé. Pour utiliser un navigateur Web, vous devez connaître l'adresse IP du serveur d'impression.

1 Lancez votre navigateur Web. Entrez l'adresse « http://adresse IP de l'appareil/ » dans votre navigateur. (ou « adresse IP de l'appareil » désigne l'adresse IP de cet appareil)

Par exemple :

http://192.168.1.2/

Remarque

• Si vous avez édité le fichier hosts sur votre ordinateur ou utilisez un système de noms de domaine (DNS), vous pouvez également entrer le nom DNS du serveur d'impression.
• Pour les utilisateurs Windows®, du fait que le serveur d'impression prend en charge les noms TCP/IP et NetBIOS, vous pouvez également entrer le nom NetBIOS du serveur d'impression. Le nom NetBIOS est indiqué dans la liste de configuration du réseau. Le nom NetBIOS assigné correspond aux 15 premiers caractères du nom de nœud et apparaît par défaut sous la forme « BRNxxxxxxxx » pour un réseau câblé ou « BRWxxxxxxxx » pour un réseau sans fil.
• Les utilisateurs de Macintosh peuvent aussi avoir un accès facile à Gestion Web en cliquant sur l'icône de la machine sur l'écran Status Monitor.

3 Cliquez sur Paramètres de l'imprimante. 4 Entrez un nom d'utilisateur et un mot de passe.

Remarque

Le nom de connexion de l'administrateur est « admin » (sensible à la casse) et le mot de passe par défaut est « access »

5 Cliquez sur OK. Choisissez l'onglet HP LaserJet et cliquez sur Définition de la police. Choisissez un jeu de symboles dans la zone de liste Jeu de symboles.

Jeux de symboles OCR

Quand vous choisissez OCR-A ou OCR-B, le jeu de symboles correspondant est always used.

OCR A (00)

OCR B (10)

Mode HP laserjet

ABICOMP B/P (13P) ABICOMP INTL (14P)

DESKTOP (7J) GREEK8 (8G)

HP ALLEMAND (0G) HP ESPAGNOL (1S)

ISO LATIN1 (1N) ISO LATIN2 (2N)

ISO LATIN5 (5N) ISO LATIN6 (6N)

ISO2 IRV (2U) ISO4 UK (1E)

ISO6 ASCII (0U) ISO10 SWE/FIN (3S)

ISO11 SUEDOIS (0S) ISO14 JISASCII (0K)

ISO15 ITALIEN (0I) ISO16 PORTUGAIS (4S)

ISO17 ESPAGNOL (2S) ISO21 ALLEMAND (1G)

ISO25 FRANCAIS (0F) ISO57 CHINOIS (2K)

ISO60 NORV1 (OD) ISO61 NORV2 (1D)

ISO69 FRANCAIS (1F) ISO84 POR (5S)

ISO85 ESPAGNOL (6S) LEGAL (1U)

MATH-8 (8M) MC TEXT (12J)

PC-863 Canadien français (23U) PC-865 Nordique (25U)

PC-866Cyrillique (3R) PC-869Grec (11G)

PC-1004 (9J) PI FONT (15U)

PS MATH (5M) PS TEXT (10J)

ROMAN8 (8U) ROMAN9 (4U)

ROMAN EXT. (0E) RUSSIAN-GOST (12R)

SYMBOL (19M)

Aide-mémoire des commandes de contrôle des codes à barres

L'appareil peut imprimer des codes à barres en mode d'émulation HP LaserJet.

Impression de codes à barre ou de caractères élargis

Code ESC i

Dec 27 105

Hexa 1B69

Format: ESC i n... n \

Crée des codes à barres ou caractères élargis en fonction du segment de paramètres ‘n... n'. Pour en savoir plus sur les paramètres, voir la rubrique suivante « Définition des paramètres ». Cette commande doit se terminer par le code « \» (5CH).

Définition des paramètres

Cette commande de codes à barres peut comprendre les paramètres suivants dans le segment de paramètres (n... n). Les paramètres étant effectifs dans la syntaxe de commande ESC i n... n \, ils ne s'appliquent pas dans les commandes de codes à barres ultérieures. Si certains paramètres ne sont pas spécifiés, ils prennent les valeurs prédéfinies. Le dernier paramètre doit être l'indicateur de début de données de code à barres ('b' ou 'B') ou de début de données de caractères élargis ('l' ou 'L'). Les autres paramètres peuvent être indiqués dans n'importe quel ordre. Chaque paramètre peut commencer par un caractère minuscule ou majuscule, par exemple, « t0 » ou « T0 », « s3 » ou « S3 » et ainsi de suite.

Mode de code à barres

n = 't0' ou 'T0' CODE 39 (défaut)

n = 't1' ou 'T1' Interleaved 2/5

n = 't3' ou 'T3' FIM (US-Post Net)

n = 't4' ou 'T4' Post Net (US-Post Net)

n = 't12' ou 'T12' Code 128 jeu A

n = 't13' ou 'T13' Code 128 jeu B

n = 't130' ou 'T130' ISBN (EAN)

n = 't131' ou 'T131' ISBN (UPC-E)

n = 't132' ou 'T132' EAN 128 jeu A

n = 't133' ou 'T133' EAN 128 jeu B

Annexe

Ce paramètre sélectionne le mode de code à barres comme indiqué ci-dessus. Lorsque n correspond à 't5' ou 'T5', le mode de code à barres (EAN 8, EAN 13 ou UPC A) varie en fonction du nombre de caractères dans les données.

Code à barres, caractère élargi, tracé de bloc de lignes et tracé d'encadré

n = 's0' ou 'S0' 3:1 (défaut)

n = 's3' ou 'S3' 2,5:1

Ce paramètre sélectionne le style de code à barres comme indiqué ci-dessus. Si le mode de code à barres EAN 8, EAN 13, UPC-A, Code 128 ou EAN 128 est sélectionné, le paramètre de style de code à barres n'est pas pris en compte.

Caractère élargi

'S'

0 = Blanc

1 = Noir

n1 = Mode de replissage de l'arrière-plan

n2 = Mode de replissage de l'avant-plan

Si 'S' n'est suivi que d'un seul paramètre, il s'agit du paramètre de mode de remplissage d'avant-plan.

Tracé de bloc de lignes et trace d'encadré

'S'

1 = Noir

4 = Hachurage croisé

Code à barres

n = 'mnnn' ou 'Mnnn' (nnn = 0 ~ 32767)

Ce paramètre indique la largeur du code à barres. « nnn » est exprimé en pourcentage.

Ligne d'interprétation du code à barres activée ou désactivée.

n = « r0 » ou « R0 » Ligne d'interprétation désactivée

n = « r1 » ou « R1 » Ligne d'interprétation activée

Par défaut:	Ligne d'interprétation activée (1) 'T5' ou 't5' (2) 'T6' ou 't6' (3) 'T130' ou 't130' (4) 'T131' ou 't131'
Par défaut:	Ligne d'interprétation désactif Tous les autres

Ce paramètre indique si l'appareil doit imprimer ou non la ligne d'interprétation en clair du code à barres en dessous de celui-ci. Les caractères en clair sont toujours imprimés avec la police OCR-B au pas de 10 et toutes les modifications de styles adoptées sont masquées. Le réglage par défaut est déterminé par le mode de code à barres sélectionné par le biais du paramètre 't' ou 'T'.

Zone inactive

La zone inactive correspond à l'espace de chaque côté du code à barres. Sa largeur peut être indiquée en utilisant l'unité définie par le paramètre 'u' ou 'U'. (Pour la description du paramètre 'u' ou 'U', voir la section suivante.) La valeur par défaut pour la zone inactive est de 1 pouce.

Code à barres, caractère élargi, tracé de bloc de lignes et tracé d'encadré

n = 'u0' ou 'U0'	mm (prédéfini)
n = 'u1' ou 'U1'	1/10
n = 'u2' ou 'U2'	1/100
n = 'u3' ou 'U3'	1/12
n = 'u4' ou 'U4'	1/120
n = 'u5' ou 'U5'	1/10 mm
n = 'u6' ou 'U6'	1/300
n = 'u7' ou 'U7'	1/720

Ce paramètre indique l'unité de mesure du décalage de l'axe des X, du décalage de l'axe des Y et de la hauteur du code à barres.

Code à barres, caractère élargi, tracé de bloc de lignes et tracé d'encadré – décalage de l'axe des x

$$ n = ^ {\prime} x n n n ^ {\prime} o u ^ {\prime} X n n n ^ {\prime} $$

Ce paramètre spécifie le décalage par rapport à la marge de gauche, exprimé dans l'unité spécifique au moyen du paramètre « u » ou « U ».

Code à barres et caractère élargi – décalage de l'axe des y

Ce paramètre spécifique le décalage vers le bas par rapport à la position d'impression actuelle, exprimée dans l'unité spécifique au moyen du paramètre « u » ou « U »

Code à barres, caractère élargi, tracé de bloc de lignes et tracé d'encadré - hauteur

n = 'hnnn', 'Hnnn', 'dnnn' ou 'Dnnn'

1 EAN13, EAN8, UPC-A, ISBN (EAN13, EAN8, UPC-A), ISBN (UPC-E): 22 mm 2 UPC-E: 18 mm 3 Autres: 12 mm

Caracteres élargis 2,2 mm (prédéfini)

Tracé de bloc de lignes et tracé d'encadré 1 point

Ce paramètre spécifie la hauteur du code à barres ou des caractères élargis comme indiqué plus haut. Il peut commencer par 'h', 'H', 'd' ou 'D'. La hauteur des codes à barres est spécifiée dans l'unité déterminée par le biais du paramètre « u » ou « U ». La valeur par défaut de la hauteur du code à barres (12 mm, 18 mm ou 22 mm) est déterminée par le mode de code à barres sélectionné par le biais du paramètre 't' ou 'T'.

Largeur des caractères élargis, tracé de bloc de lignes et trace d'encadré

$$ n = ^{\prime} wnnn^{\prime} ou^{\prime} Wnnn^{\prime} $$

Caractère élargi 1,2 mm

Tracé de bloc de lignes et tracé d'encadré 1 point

Ce paramètre spécifie la largeur des caractères élargis comme indiqué plus haut.

Rotation des caractères élargis

$$ \begin{array}{l} n = ^ {\prime} a 0 ^ {\prime} \text {o u} ^ {\prime} A 0 ^ {\prime} \quad V e r t i c a l (p r e d e f i n i) \ n = ^ {\prime} a 1 ^ {\prime} \text {o u} ^ {\prime} A 1 ^ {\prime} \quad \text {R o t a t i o n} \ n = ^ {\prime} a 2 ^ {\prime} \text {o u} ^ {\prime} A 2 ^ {\prime} \quad T \text {e t e} \ n = ^ {\prime} a 3 ^ {\prime} o u ^ {\prime} A 3 ^ {\prime} \quad R o t a t i o n d e 2 7 0 d e g r e s \ \end{array} $$

Début des données de code à barres

$$ n = ^ {\prime} b ^ {\prime} o u ^ {\prime} B ^ {\prime} $$

Les données qui suivent le paramètre 'b' ou 'B' sont lues comme les données du code à barres. Les données de code à barres doivent se terminer par le code '\(5CH)', qui termine également cette commande. Les données de code à barres admissibles sont fonction du mode de code à barres sélectionné par le biais du paramètre 't' ou 'T'.

Quand le CODE 39 est sélectionné avec le paramètre 't0' ou 'T0'

Quarante-trois caractères ‘0' à ‘9', ‘A' à ‘Z', ‘-', ‘,', ‘(espace)', ‘$', ‘/', ‘+', et ‘%' peuvent être acceptés comme données de code à barres. Les autres caractères génèrent une erreur de données. Le nombre de caractères du code à barres n'est pas limité. Les données de code à barres commencent et se terminent automatiquement par un astérisque ‘*' (caractère de début et caractère de fin). Si les données reçues comportent un astérisque ‘*' au début ou à la fin, l'astérisque est interprété comme le caractère de début ou le caractère de fin.

Quand le mode Interleaved 2/5 est sélectionné avec le paramètre 't1' ou 'T1':

Dix caractères numériques '0' à '9' sont admissibles en guise de données de code à barres. Les autres caractères génèrent une erreur de données. Le nombre de caractères du code à barres n'est pas limité. Ce mode de code à barres nécessite un nombre pair de caractères. Le caractère zéro « 0 » est automatiquement ajouté à la fin des données de code à barres si elles comprennent un nombre impair de caractères.

Quand le mode FIM (US-Post Net) est sélectionné avec le paramètre « t3 » ou « T3 » :

Seuls les caractères 'A' à 'D' sont valides et un chiffre de données peut être imprimé. Les caractères alphabétiques sont admissibles en minuscules ou en majuscules.

Quand le mode Post Net (US-Post Net) est sélectionné avec le paramètre « t4 » ou « T4 » :

Les chiffres '0' à '9' sont valides et les données doivent se terminer par un chiffre de contrôle. '?' peut être utilisé en guise de chiffre de contrôle.

Lorsque c'est le mode EAN 8, EAN 13 ou UPC A qui est sélectionné par le biais du paramètre 't5' ou 'T5':

Dix chiffres '0' à '9' sont admissibles en guise de données de code à barres. Le nombre de caractères du code à barres est limité comme suit :

EAN 8: 8 chiffres en tout (7 chiffres + 1 chiffre de contrôle)

EAN 13: 13 chiffres en tout (12 chiffres + 1 chiffre de contrôle)

UPC A: 12 chiffres en tout (11 chiffres + 1 chiffre de contrôle)

Tout nombre de caractères différent du nombre indiqué plus haut génère une erreur de données et les données de code à barres s'impriment comme des données d'impression ordinaires. Si le chiffre de contrôle est inexact, l'appareil détermine automatiquement le chiffre exact de manière à imprimer les données de code à barres correctes. Quand le mode EAN13 est sélectionné, l'ajout du caractère « + » et d'un numéro à deux ou cinq chiffres après les données permet de créer un code auxiliaire.

Quand le mode UPC-E est sélectionné par le biais du paramètre « t6 » ou « T6 » :

Les chiffres '0' à '9' sont admissibles en guise de données de code à barres.

Huit chiffres (format standard) : Le premier caractère doit être '0' et les données doivent se terminer par un chiffre de contrôle.

Huit chiffres en tout = 0 plus 6 chiffres plus 1 chiffre de contrôle.

Six chiffres. 2. Le premier caractère et le dernier chiffre de contrôle sont enlevés des données de huit chiffres.

1 ? peut être utilisée en guise de chiffre de contrôle. 2 L'ajout du caractère « + » et d'un nombre à deux ou cinq chiffres après les données permet de créer un code auxiliaire.

Annexe

Quand le mode Codabar est sélectionné avec le paramètre 't9' ou 'T9':

Caractères '0' à '9', '-', '.', '$', '/', '+', ':' peuvent être imprimés. Les caractères « A » à « D » peuvent servir de code de début/fin et peuvent être en minuscule ou en majuscule. En l'absence de code de début/fin, des erreurs se produisent. Il est impossible d'ajouter une clé de contrôle et le caractère « ? » engendre des erreurs.

Quand le mode Code 128 Jeu A, Jeu B ou Jeu C est sélectionné par le biais du paramètre 't12' ou 'T12', 't13' ou 'T13' ou encore 't14' ou 'T14'

Les jeux A, B et C du Code 128 peuvent être sélectionnés de façon individuelle. Le jeu A affiche des caractères Hex 00 à 5F. Le jeu B comprend les données Hex 20 à 7F. Le jeu C inclut les paires 00 à 99. Il est possible de passer d'un jeu de codes à l'autre en envoyant %A, %B ou %C. FNC 1, 2, 3 et 4 sont produits avec %1, %2, %3 et %4. Le code SHIFT, %S, permet de passer temporairement (pour un caractère uniquement) du jeu A au jeu B et vice versa. Le caractère ‘%' peut être codé en l'envoyant deux fois.

Quand le mode ISBN (EAN) est sélectionné par le biais du paramètre 't130' ou 'T130'

Mêmes règles que pour 't5' ou 'T5'.

Lorsque c'est le mode ISBN (UPC-E) qui est sélectionné par le biais du paramètre « t131 » ou « T131 » :

Mêmes règles que pour 't6' ou 'T6'.

Quand le mode EAN 128 Jeu A, Jeu B ou Jeu C est sélectionné par le biais du paramètre 't132' ou 'T132', 't133' ou 'T133' ou encore 't134' ou 'T134'

Mêmes règles que pour 't12' ou 'T12', 't13' ou 'T13' ou encore 't14' ou 'T14'.

Trace d'encadré

ESC i... E (ou e)

'E' ou 'e' est une commande de fin.

Trace de bloc de lignes

ESC i... V (ou v)

'V' ou 'v' est une commande de fin.

Début de données à caractères élargis

n = 'I' ou 'L'

Les données qui suivent le paramètre 'I' ou 'L' sont interprétées comme des données à caractères élargis (ou données d'étiquetage). Les données à caractères élargis doivent se terminer par le code '\'(5CH), qui termine également cette commande.

Le jeu de codes (EAN) 128C décrit une commande d'origine. Le tableau de correspondance figure ci-dessous.

No.	Code 128 Set C	Input command	Hex
0	00	NUL	0x00
1	01	SOH	0x01
2	02	STX	0x02
3	03	ETX	0x03
4	04	EOT	0x04
5	05	ENQ	0x05
6	06	ACK	0x06
7	07	BEL	0x07
8	08	BS	0x08
9	09	HT	0x09
10	10	LF	0x0a
11	11	VT	0x0b
12	12	NP	0x0c
13	13	CR	0x0d
14	14	SO	0x0e
15	15	SI	0x0f
16	16	DLE	0x10
17	17	DC1	0x11
18	18	DC2	0x12
19	19	DC3	0x13
20	20	DC4	0x14
21	21	NAK	0x15
22	22	SYN	0x16
23	23	ETB	0x17
24	24	CAN	0x18
25	25	EM	0x19
26	26	SUB	0x1a
27	27	ESC	0x1b
28	28	FS	0x1c
29	29	GS	0x1d
30	30	RS	0x1e
31	31	US	0x1f
32	32	SP	0x20
33	33	!	0x21
34	34	"	0x22
35	35	#	0x23
36	36	$	0x24
37	37	%	0x25
38	38	&	0x26
39	39	'	0x27
40	40	(	0x28
41	41	)	0x29
42	42	*	0x2a
43	43	+	0x2b
44	44	,	0x2c
45	45	-	0x2d
46	46	.	0x2e
47	47	/	0x2f
48	48	0	0x30
49	49	1	0x31
50	50	2	0x32
51	51	3	0x33

No.	Code 128 Set C	Input command	Hex
52	52	4	0x34
53	53	5	0x35
54	54	6	0x36
55	55	7	0x37
56	56	8	0x38
57	57	9	0x39
58	58	:	0x3a
59	59	;	0x3b
60	60	<	0x3c
61	61	=	0x3d
62	62	>	0x3e
63	63	?	0x3f
64	64	@	0x40
65	65	A	0x41
66	66	B	0x42
67	67	C	0x43
68	68	D	0x44
69	69	E	0x45
70	70	F	0x46
71	71	G	0x47
72	72	H	0x48
73	73	I	0x49
74	74	J	0x4a
75	75	K	0x4b
76	76	L	0x4c
77	77	M	0x4d
78	78	N	0x4e
79	79	O	0x4f
80	80	P	0x50
81	81	Q	0x51
82	82	R	0x52
83	83	S	0x53
84	84	T	0x54
85	85	U	0x55
86	86	V	0x56
87	87	W	0x57
88	88	X	0x58
89	89	Y	0x59
90	90	Z	0x5a
91	91	[	0x5b
92	92	\	0x5c5c
93	93	]	0x5d
94	94	^	0x5e
95	95		0x5f
96	96		0x60
97	97	a	0x61
98	98	b	0x62
99	99	c	0x63
100	Set B	d	0x64
101	Set A	e	0x65
102	FNC 1	f	0x66

Annexe

Exemples de listings de programmation

WIDTH "LPT1:",255
'CODE 39
LPRINT CHR$ (27); "it0r1s0o0x00y00bCODE39?";
'Interleaved 2/5
LPRINT CHR$ (27); "it1r1s0o0x00y20b123456?";
'FIM
LPRINT CHR$ (27); "it3r1o0x00y40bA";
'Post Net
LPRINT CHR$ (27); "it4r1o0x00y60b1234567890?";
'EAN-8
LPRINT CHR$ (27); "it5r1o0x00y70b12345678901?";
'UPC-A
LPRINT CHR$ (27); "it5r1o0x50y70b12345678901?";
'EAN-13
LPRINT CHR$ (27); "it5r1o0x100y70b123456789012?";
'UPC-E
LPRINT CHR$ (27); "it6r1o0x150y70b0123456?";
'Codabar
LPRINT CHR$ (27); "it9r1s0o0x00y100bA123456A";
'Code 128 jeu A
LPRINT CHR$ (27); "it12r1o0x00y120bCODE128A12345?";
'Code 128 jeu B
LPRINT CHR$ (27); "it13r1o0x00y140bCODE128B12345?";
'Code 128 jeu C
LPRINT CHR(27); "it14r1o0x00y160b"; CHR (1); CHR$ (2) ;?"?";
'ISBN(EAN)
LPRINT CHR$ (27); "it130r1o0x00y180b123456789012?+12345";
'EAN 128 jeu A
LPRINT CHR$ (27); "it132r1o0x00y210b1234567890?";
LPRINT CHR$ (12)
END

Important

Pour toute question d'ordre technique ou d'exploitation, vous devez appeler le pays où vous avez acheté l'appareil. Les appels doivent provenir du pays concerné.

Enregistrez votre produit

Veuillez remplir le formulaire d'enregistrement de garantie Brother ou opter pour une façon pratique et efficace d'enregistrer votre nouveau produit en ligne en vous rendant à l'adresse Internet

Le Brother Solutions Center regroupe en une adresse toutes les réponses à vos besoins d'impression. Vous pouvez télécharger la toute dernière version des pilotes, logiciels et utilitaires, consulter la Foire aux Questions et les conseils de dépannage pour découvrir comment tirer le meilleur parti de votre produit Brother.

Le centre propose aussi les dernières mises à jour des pilotes Brother.

Service à la clientèle

Rendez-vous à l'adresse http://www.brother.com/ pour obtenir les coordonnées de votre agence Brother locale.

Emplacement des centres d'entretien

Pour obtenir l'adresse des centres d'entretien en Europe, veuillez contacter votre agence Brother locale. Vous trouvez les adresses et numéros de téléphone des bureaux européens sur le site http://www.brother.com/, en sélectionnant votre pays.

Adresses internet

Site Web mondial de Brother : http://www.brother.com/

Pour la Foire aux questions (FAQ), le service après-vente, les questions techniques, les derniers pilotes et les utilisaires : http://solutions.brother.com/

Important

Pour toute question d'ordre technique ou d'exploitation, vous devez appeler le pays où vous avez acheté l'appareil. Les appels doivent provenir du pays concerné.

Enregistrez votre produit

En enregistrant votre produit auprès de Brother International Corporation, vous serez inscrit comme propriétaire initial du produit.

Votre enregistrement auprès de Brother :

peut tenir lieu de preuve de la date d'achat de votre produit au cas où vous perdriez la facture, - peut être utilisé à l'appui d'une demande d'indemnité de votre part en cas de perte du produit couverte par une assurance et, - nous aidera à vous informer des promotions et des évolutions concernant votre produit.

Veuillez remplir le formulaire d'enregistrement de garantie Brother ou opter pour une façon pratique et efficace d'enregistrer votre nouveau produit en ligne en vous rendant à l'adresse Internet.

Le Brother Solutions Center regroupe en une adresse toutes les réponses à vos besoins d'impression. Vous pouvez télécharger la toute dernière version des logiciels et utilitaires, consulter la Foire aux Questions et les conseils de dépannage pour découvrir comment tirer le meilleur parti de votre produit Brother.

Le centre propose aussi les dernières mises à jour des pilotes Brother.

Service à la clientèle

Aux ETATS- 1-877-BROTHER (1-877-276-8437)

UNIS :

Au Canada : 1-877-BROTHER

Pour nous faire part de vos commentaires ou suggestions, veuillez nous écrire :

Aux ETATS-UNIS : Printer Customer Support

UNIS :

1, rue Hôtel de Ville Dollard-des-Ormeaux, PQ, Canada H9B 3H6

Recherche des centres d'entretien (états-unis uniquement)

Pour obtenir l'adresse d'un centre d'entretien agréé Brother, veuillez composer le 1-877-BROTHER (1-877-276-8437)

Recherche des centres d'entretien (canada uniquement)

Pour obtenir l'adresse d'un centre d'entretien agréé Brother, veuillez composer le 1-877-BROTHER.

Adresses internet

Site Web mondial de Brother : http://www.brother.com/

Pour la Foire aux questions (FAQ), le service après-vente, les questions techniques, les derniers pilotes et les utilisateurs : http://solutions.brother.com/

Pour les accessoires et fournitures Brother:

Aux États-Unis : http://www.brothermall.com/

Pour garantir des résultats de qualité optimale, utilisez seulement des produits de marque Brother, disponibles chez la plupart des revendeurs Brother. Si vous ne trouvez pas les fournitures dont vous avez besoin et que vous possédez une carte de crédit Visa, MasterCard, Discover ou American Express, vous pouvez les commander directement auprès de Brother. (vous pouvez nous rendre visite en ligne et faire votre choix parmi une sélection complète des accessoires et produits Brother en vente).

Remarque

Au Canada, seules les cartes de crédit Visa et MasterCard sont acceptées.

Aux ETATS-UNIS: 1-877-552-MALL (1-877-552-6255)

1-800-947-1445 (fax)

http://www.brothermall.com/

Au Canada : 1-877-BROTHER

Pages au format A4 ou Letter sur une seule face. 2 Valeur de rendement déclarée approximative selon la norme ISO/IEC 19798. 3 1 page par tâche. 4 La durée de vie du tambour est approximative et peut varier selon le type d'utilisation.

Alignement automatique 88

Alignement manuel 89

Bac à papier 76

Bac de toner usage 116

Bac inférieur 90

Bouchage arrière 159

Bourrage dans bac 1 153

Bourrage dans le duplex 156

Bourrage dans le bac MU 153

Bourrage interne 162

Bourrage de papier 152

BR-Script3 44,174

Calibration 39,88

Caractéristiques techniques 175

Cartouche de toner 102

Centres d'entretien (États-Unis/Canada) 199

Centres d'entretien (Europe et autres pays) 197

Configuration requise 183

Connectivité réseau 177

Consommables 95, 96

Consommables 181

Correction couleurs 85

Dépistage des pannes 146

Dimensions 181

Domeine 187

Données sécurisées 72

Ecran à cristaux liquides (LCD) 70

Emulation 177

Enregistrez notre produit 197, 198

Enveloppes 5, 6, 15

Étiquettes 7, 12

Fenêtre du scanneur 123

Fil corona 104, 127

Filigrane 37, 38

filigrane 37

Foire aux questions (FAQ) 198

Fournitures (États-Unis/Canada) 199

Gestion des codes à barres 189

Gestion du papier 179

Impr. directe 86

Impression directe 23, 178

Impression duplex 19

Impression duplex manuelle 21

Impression recto-verso manuelle 34,58

Impression sécurisée 67

Informations sur l'appareil 74

Interface 177

Interface USB directe 23

Jeux de caractères 187

LCD (écran à cristaux liquides) 65

LED (témoin lumineux) 69

Linux 28

Logiciel réseau 64

Menu d'impression 78

Menu initial 84

Menu LCD du panneau de commande 74

Menu Réseau 81,82

Messages d'appel au technicien 150

Messages d'entretien 94, 96

Messages d'erreur 147

Mode Veille 40,71,173,182

Module mémoire flash USB 23, 150

Nettoyage 121

Numéros Brother (États-Unis et Canada) 198

Numéros Brother (États-Unis/Canada) 199

Numéros Brother (Europe et autres pays) 197

Onglet Accessoires 41

Panneau de commande 65, 179

Papier 2,184

format 2

recommé 2,4

type 2

Papier épais 15

Papier ordinaire 2,9

Paramètres généraux 77

Paramètres des menus 74

Paramètres par défaut 87

Pilote d'imprimante 28,30,44,51,63,178

Pilote d'imprimante PCL 30

Poids 181

Polices 177

Processeur 177

Qualité d'impression 32, 47, 55

Réimpression 40, 71

Remplacement des consommables 94

Rétroéclairage 70

Secure Function Lock 2.0 25

Fonction de verrouillage sécurisé 2.0 38

SO-DIMM 91

Spécifications du support 180

Statut Monitor 62

Symboles 187

Tambour 107

TCP/IP 81,82,83

Témoin d'erreur 69

Témoin de données 69

Touche Annuler 67

Touche Go 66

Touche Retour 67

Touches 66

Touches + et - 67

Unité courroie 112

Utilitaires 178, 197, 198

Veille profonde 71, 173, 182

Windows 30

WLAN 83, 84

Zone non imprimable 8
