Bellera K-31762 - Éclairage KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Luminaire de plafond
Marque	Kohler
Modèle	Bellera K-31762
Catégorie	Éclairage
Utilisation	Intérieur uniquement
Puissance maximale de l’ampoule	60 W (type T/B10)
Type de culot	E12 (B10) ou E14 (T) selon ampoule
Nombre d'ampoules	1 (plusieurs abat-jour pour K-31762)
Matériau de l'abat-jour	Verre
Matériau de la monture	Métal (finition non spécifiée)
Couleur	Non spécifié (généralement chromé ou blanc)
Dimensions (diamètre x hauteur)	Environ 25 x 15 cm (estimation)
Poids	Environ 0,8 kg (estimation)
Alimentation	120 V, 60 Hz (prise secteur standard)
Classe électrique	Classe I (mise à la terre requise)
Installation	Fixation au plafond sur boîte de sortie
Outils nécessaires	Tournevis (Phillips et plat), coupe-fil, testeur de tension, ruban isolant
Pièces fournies	Plaque de montage, auvent, vis, écrous de fil, connecteur rapide, abat-jour en verre
Ampoule incluse	Non
Entretien	Nettoyer avec un chiffon doux et sec ; verre avec savon doux
Consignes de sécurité	Couper le courant avant installation ; mise à la terre obligatoire ; ne pas dépasser 60 W
Conformité	Respecter les codes locaux
Garantie	Non spécifiée (généralement 1 an)
Notice disponible	Oui, en téléchargement PDF gratuit

FOIRE AUX QUESTIONS - Bellera K-31762 KOHLER

Comment installer le luminaire Bellera K-31762 ?

Coupez d'abord l'alimentation au disjoncteur. Fixez la plaque de montage à la boîte de sortie. Connectez les fils correspondants (vert/vert, blanc/blanc, noir/noir) avec des écrous de fil. Fixez l'auvent et installez l'ampoule (max 60 W). Pour plus de détails, suivez les étapes de la notice.

Quel type d'ampoule utiliser ?

Utilisez une ampoule de type T ou B10 d'une puissance maximale de 60 W. L'ampoule n'est pas incluse.

Puis-je installer ce luminaire à l'extérieur ?

Non, ce luminaire est conçu pour une utilisation en intérieur uniquement.

Comment nettoyer le luminaire ?

Nettoyez le projecteur avec un chiffon doux et sec uniquement. Pour le verre, utilisez un savon doux. Évitez les nettoyants abrasifs.

Que faire si les fils ne sont pas codés par couleur ?

Dans la plupart des installations, le fil de terre est vert ou nu. Si vous avez un doute, utilisez un testeur de tension et consultez un électricien.

Le luminaire clignote, que faire ?

Vérifiez que l'ampoule est bien vissée et ne dépasse pas 60 W. Assurez-vous que les connexions électriques sont bien serrées et isolées. Si le problème persiste, coupez le courant et inspectez les fils.

Comment remplacer l'ampoule ?

Coupez d'abord l'alimentation. Laissez refroidir l'ampoule. Tournez le pare-soleil en verre pour le retirer, puis remplacez l'ampoule en respectant la puissance maximale. Replacez le verre.

Le luminaire est-il livré avec une ampoule ?

Non, l'ampoule n'est pas incluse. Vous devez acheter une ampoule compatible de type T/B10, max 60 W.

Puis-je utiliser une ampoule LED ?

Oui, vous pouvez utiliser une ampoule LED de puissance équivalente (par exemple 8-12 W) à condition qu'elle soit de type T ou B10 et qu'elle tienne dans le culot.

Comment mettre à la terre ce luminaire ?

Connectez le fil de terre vert ou nu du luminaire au fil de terre du boîtier à l'aide d'un écrou de fil. Si votre boîtier n'a pas de fil de terre, fixez-le à la vis de mise à la terre de la plaque de montage.

MODE D'EMPLOI Bellera K-31762 KOHLER

1. Enregistrez votre numéro de modèle pour référence future.
2. DANGER : Risque de choc électrique. Pour éviter tout choc électrique, le disjoncteur ou la boîte à fusibles doit être mis hors tension avant de commencer la procédure d'installation.
3. DANGER : Risque de choc électrique. Pour éviter tout choc électrique, le boîtier de prise secteur doit être correctement mis à la terre.
4. Information importante. Inspectez le produit pour tout dommage. Ce produit est destiné à une utilisation en intérieur uniquement. Observez tous les codes locaux.

Outils et matériels nécessaires Tournevis Phillips et à tête plate

Coupe-fil/détacheur

Testeur de courant électrique

Ruban isolant

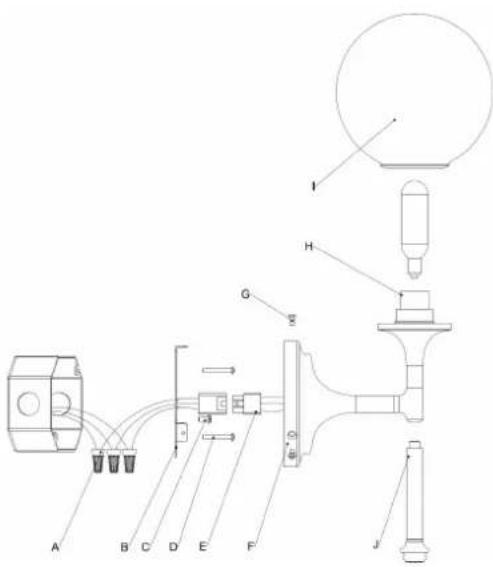

Installation du luminaire

1. Retirez le luminaire et le(s) sac(s) de pièces du carton. Placez-les sur un chiffon propre et doux pour protéger le fini. Confirmez que toutes les pièces sont incluses.
2. Desserrez les vis (G) puis retirez la plaque de montage (B) de l'auvent (F).
3. Fixez la plaque de montage (B) sur la boîte de sortie avec les vis (D). Assurez-vous que la vis de mise à la terre (C) est fixée à la plaque de montage (B).
4. z le fil de terre vert ou nu du luminaire au fil de cuivre vert ou nu du boîtier de prise avec un écrou de fil (A) ou fixez-le à la vis de terre (C) de la plaque de montage.
5. NOTICE : Assurez-vous que les fils ne sont pas exposés afin d'éviter tout court-circuit. Fixer le fil blanc du luminaire au fil blanc du boîtier de prise avec un écrou de fil (A). Enveloppez le connecteur de fil avec du ruban isolant de sorte à sceller l'extrémité de l'écrou du fil (A), voir le schéma 1.
6. NOTICE : Assurez-vous que les fils ne sont pas exposés afin d'éviter tout court-circuit. Fixez le fil noir de l'appareil au fil noir
7. Insérez le connecteur à branchement rapide (E) au niveau de son extrémité opposée.
8. Regroupez les fils soigneusement dans la boîte de sortie. Fixez l'auvent (F) sur la plaque de montage (B) à l'aide des vis (G).
9. NOTICE : Ne pas dépasser la puissance recommandée. Max 60 W nominale, type T/B10. (Ampoule(s) non comprise).
10. Installez l'ampoule sur la douille (H).
11. Installez le pare-soleil en verre (I) sur la douille (H) en le tournant jusqu'à ce que la connexion soit bien serrée.
12. Répétez les étapes 9-11 pour les autres abat-jour.
13. Fixez la tige (J) sur le luminaire en la tournant jusqu'à ce que la connexion soit ferme (SKU31761 uniquement).
14. Rétablissez l'alimentation du circuit au niveau du disjoncteur ou de la boîte à fusibles.

NETTOYAGE : Veuillez nettoyer le projecteur avec un chiffon doux et sec UNIQUEMENT. Nettoyez le verre avec un savon doux.

Schéma 1
