Wedgefield 19233 - Éclairage HUNTER - Notice d'utilisation et mode d'emploi gratuit

Marque	Hunter
Modèle	Wedgefield 19233
Type de produit	Lustre / Plafonnier suspendu
Matériau principal	Métal
Forme	Multi-bras
Alimentation	120 V, 60 Hz
Type d'ampoule	E26 (standard)
Puissance maximale	60 W
Nombre d'ampoules	4 (selon image)
Ampoules incluses	Non
Longueur des tiges fournies	4 tiges de 30 cm, 1 tige de 15 cm
Hauteur de suspension réglable	Oui
Méthode d'installation	Au plafond, sur boîte de jonction
Mise à la terre	Obligatoire (fil vert ou cuivre)
Entretien	Essuyer avec un chiffon doux et sec
Usage intérieur	Oui
Section des fils	Calibre approprié (non spécifié)
Pays d'origine	Non spécifié

FOIRE AUX QUESTIONS - Wedgefield 19233 HUNTER

Quelles ampoules utiliser avec le Hunter Wedgefield 19233 ?

Utilisez des ampoules à culot E26 d'une puissance maximale de 60 W chacune. Les ampoules ne sont pas incluses.

Comment régler la hauteur du luminaire ?

Le luminaire est livré avec 4 tiges de 30 cm et 1 tige de 15 cm. Ajoutez ou retirez des tiges pour ajuster la hauteur de suspension. Coupez les fils à la longueur souhaitée en laissant 20 à 25 cm de fil supplémentaire.

Le luminaire doit-il être mis à la terre ?

Oui, la mise à la terre est obligatoire. Connectez le fil de terre (vert ou cuivre nu) du luminaire au fil de terre de la boîte de jonction. Si votre installation ne comporte pas de terre, consultez un électricien qualifié.

Comment installer le support de montage ?

Fixez le support de montage à la boîte de jonction à l'aide des vis fournies. Assurez-vous que le montant fileté est ajusté pour que le pavillon soit au ras du plafond. Serrez l'écrou hexagonal pour maintenir la position.

Comment nettoyer ce luminaire ?

Éteignez la lumière et essuyez délicatement le luminaire avec un chiffon propre en coton ou en microfibre non pelucheux. N'utilisez jamais de nettoyants liquides directs.

Puis-je installer ce luminaire dans une salle de bain ?

Ce luminaire est conçu pour un usage intérieur sec. Ne l'installez pas dans des pièces humides ou exposées à l'eau.

Que faire si le luminaire ne s'allume pas ?

Vérifiez que l'ampoule est correctement vissée, que le courant est rétabli au disjoncteur et que tous les branchements sont sécurisés sous les capuchons de connexion.

Les tiges de suspension sont-elles interchangeables ?

Oui, toutes les tiges sont filetées et s'assemblent entre elles. Vous pouvez combiner les tiges de 30 cm et 15 cm pour obtenir la hauteur désirée.

Faut-il un interrupteur mural pour ce luminaire ?

Le luminaire ne comprend pas d'interrupteur intégré. Il doit être connecté à un circuit avec interrupteur mural existant.

Où trouver des pièces de rechange ?

Contactez le service client de Hunter ou consultez le site officiel pour commander des pièces telles que des tiges, des anneaux de fixation ou des supports.

MODE D'EMPLOI Wedgefield 19233 HUNTER

Screwdriver Destomilladora Toamers Pliers Alcaltes Pince

Screwdriver Destomilladora Toumors Pliers Alcaltes Pince

Screwdriver Destomilladora Toumors Pliers Alcaltes Pince

Screwdriver Destomilladora Toumors Pliers Alcaltes Pince

Screwdriver Destomilladora Toumors

Screwdriver Destomilladora Touamers Pliers Alcaltes Pince

Screwdriver Destomilladora Toumors Pliers Alcaltes Pince

Screwdriver Destomilladora Toumors Pliers Alcaltes Pince

Screwdriver Destomilladora Toumors Pliers Alcaltes Pince

Wire Strippers Pince coupante Pince à dénuder

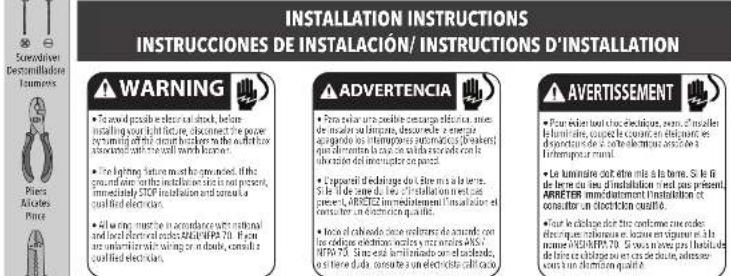

LISEZ ET CONSERVEZ CES INSTRUCTIONS Ces instructions sont fournies pour votre sécurité. Il est très important de les lire attentivement dans leur intégralité avant d'entreprendre l'installation du luminaire.

Retirez soigneusement tout le contenu de la boîte. Coupez le courant au niveau du disjoncteur et retirez complètement l'ancien luminaire du plafond, y compris l'ancien support de montage. Extirpez de l'emballage le nouveau support de montage. Une extrémité du montant fileté (H) doit être fixée au support de montage (A) à l'aide d'un écrou hexagonal (G). L'autre extrémité doit être connectée au tube (E) du pavillon. Dévissez l'anneau (F) du tube (E) du pavillon. Selon l'emplacement de votre boîte de jonction, il faudra peut-être ajuster la position du montant fileté (H) pour que le pavillon soit au ras du plafond. Pour ce faire, soulevez le support de montage (A) jusqu'à la boîte de jonction et placez le pavillon (D) sur le tube (E) de manière à ce qu'il soit au ras du plafond. Ajustez la position du montant fileté (H) sur le support de montage (A) de sorte que le pavillon (D) recouvre au moins la moitié du filetage extérieur du tube (E), tout en étant solidement relié au montant fileté (H). Pour ajuster le montant fileté (H), desserrez l'écrou hexagonal (G) : ceci permet le déplacement du montant fileté (H) sur le support de montage (A). Une fois que vous avez déterminé la position idéale pour le montant fileté (H), serrez l'écrou hexagonal (G) sur le montant fileté (H) juste en dessous du support de montage (A) pour fixer le montant fileté en place.

Assemblage du luminaire

Chaque luminaire inclut 4 tiges de 30 cm/12 po (I) et 1 tige de 15 cm/6 po (J). Déterminez le nombre de tiges nécessaires selon la hauteur de suspension souhaitée. Pour allonger le luminaire, ajoutez des tiges supplémentaires. Pour raccourcir le luminaire, coupez les fils à la longueur désirée. Laissez au moins 20 à 25 cm (8 à 10 po) de fil au-delà de la longueur souhaitée, et faites glisser les tiges en excès hors du câblage du luminaire pour les jeter. Notez bien qu'il faut au moins une tige pour suspendre le luminaire. Passez les fils à travers les tiges et tirez les fils jusqu'à ce qu'ils soient tendus avant de les relier entre eux. Vissez la tige sur le montant fileté (K) du luminaire. Placez la lampe (N) dans l'anneau de garniture (O), puis fixez la lampe (N) avec les rabats repliables à l'intérieur de l'anneau de garniture (O). Installez une ampoule (non incluse) conformément aux spécifications du luminaire. Ne pas dépasser la puissance recommandée. Placez les bras (L) dans le support (Q) en alignant les trous. Insérez la vis (P) dans les trous des bras (L), du support (Q) et de l'anneau de garniture (O), puis serrez-la. Tirez les fils du luminaire à travers l'anneau (F), le tube (E) et le haut du pavillon (D). Vissez le montant fileté de la tige supérieure sur le tube (E), puis fixez le tube (E) au montant fileté (H). Demandez à une personne de soutenir le poids du luminaire tandis que vous fixez le support de montage (A) à la boîte de jonction en serrant fermement les vis de montage (B).

Raccordement des FILS

Fixez les fils du luminaire aux fils d'alimentation électrique de la boîte de jonction. Connectez le fil noir au fil noir (sous tension) ; le fil blanc au fil blanc (connecté à la terre) ; le fil de terre au fil de terre (vert ou cuivre). Torsadez l'extrémité des paires pour les connecter ensemble. Placez ensuite ces fils torsadés sous un capuchon de connexion. Veillez à ce que la torsion soit toujours dans la même direction. Enroulez le fil de terre de l'appareil autour de la vis de mise à la terre (C) et serrez. S'il n'y a pas de fil de terre (vert ou cuivre) dans la boîte de jonction, adressez-vous à un électricien qualifié.

Fin de l'installation

Placez le pavillon (D) au ras du plafond et faites glisser l'anneau (F) pour le monter jusque sous le pavillon. Vissez fermement l'anneau (F) sur le tube (E) pour bien fixer le pavillon (D) en place. Votre installation est désormais terminée. Allumez l'appareil et testez le luminaire.

Conseils de nettoyage

Manipulez le luminaire avec précaution ! Un nettoyage régulier vous épargnera le besoin de faire souvent un nettoyage en profondeur. Lors d'un nettoyage régulier, éteignez la lumière et essuyez le luminaire avec un chiffon propre en coton ou en microfibre non pelucheux. Ne jamais vaporiser un produit nettoyant directement sur le luminaire.
