AF211C-POE-INJECTOR - Injecteur PoE StarTech.com - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Injecteur PoE
Marque	StarTech.com
Modèle	AF211C-POE-INJECTOR
Ports	1 port PoE+ (données + alimentation), 1 port de données Ethernet
Débit supporté	10/100/1000 Mbps (1 Gbps)
Normes PoE	IEEE 802.3af (PoE) et 802.3at (PoE+)
Alimentation	Secteur via cordon d'alimentation NA (1,8 m inclus)
Voyant d'alimentation	Vert fixe (alimentation présente)
Montage	Trous de montage intégrés pour fixation murale
Contenu de l'emballage	Injecteur PoE, cordon d'alimentation NA, guide de démarrage rapide
Compatibilité	Dispositifs alimentés (PD) compatibles 802.3af/at
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec
Sécurité	Utiliser uniquement avec le cordon d'alimentation fourni ; ne pas exposer à l'humidité
Réparabilité	Aucune pièce détachable par l'utilisateur ; contacter le support technique
Garantie	Voir site officiel StarTech.com pour les détails

FOIRE AUX QUESTIONS - AF211C-POE-INJECTOR StarTech.com

Comment installer l'injecteur PoE AF211C ?

Connectez un câble Ethernet du routeur/switch non PoE au port Data de l'injecteur. Connectez un autre câble du port PoE+ au périphérique alimenté (PD). Branchez le cordon d'alimentation sur l'injecteur et sur une prise secteur. Le voyant vert doit s'allumer.

Quels types de câbles Ethernet sont nécessaires ?

Utilisez des câbles Ethernet standard (Cat5e ou supérieur) pour les connexions. Deux câbles sont nécessaires (non inclus).

Puis-je utiliser cet injecteur avec un appareil non PoE ?

Non, cet injecteur est conçu pour alimenter des dispositifs compatibles 802.3af/at. Pour un appareil non PoE, utilisez un séparateur PoE.

Que faire si le voyant d'alimentation ne s'allume pas ?

Vérifiez que le cordon d'alimentation est correctement branché à l'injecteur et à une prise secteur fonctionnelle. Essayez une autre prise ou vérifiez le fusible du cordon.

Quelle est la distance maximale de câble entre l'injecteur et le périphérique ?

La distance maximale est de 100 mètres (328 pieds) pour une connexion Ethernet standard, comme pour tout réseau 10/100/1000.

Cet injecteur supporte-t-il le Gigabit Ethernet ?

Oui, il supporte les débits 10, 100 et 1000 Mbps (Gigabit).

Puis-je monter l'injecteur au mur ?

Oui, l'injecteur dispose de trous de montage. Fixez-le avec des vis appropriées (non incluses) sur une surface solide.

L'injecteur est-il compatible avec les normes PoE anciennes ?

Il est compatible avec les normes 802.3af (PoE) et 802.3at (PoE+). Il peut alimenter des appareils demandant jusqu'à 30W.

Comment entretenir l'injecteur PoE ?

Débranchez-le avant nettoyage. Essuyez avec un chiffon doux et sec. N'utilisez pas de produits chimiques. Gardez les évents de ventilation dégagés.

Où trouver les spécifications techniques détaillées ?

Consultez le site officiel www.StarTech.com/AF221C-POE-INJECTOR (notez que le modèle peut différer légèrement) pour les dernières informations.

MODE D'EMPLOI AF211C-POE-INJECTOR StarTech.com

Identifiant du produit

AF211C-POE-INJECTOR

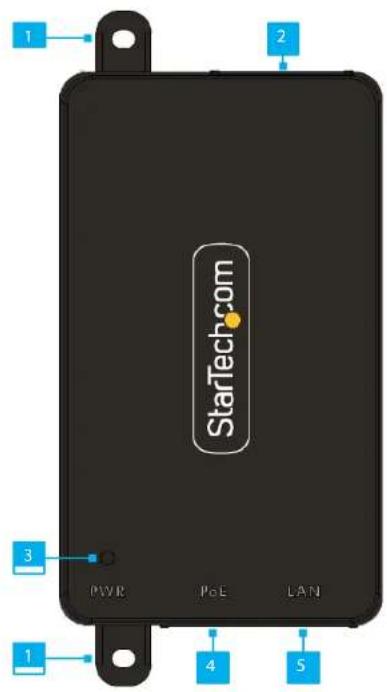

Haut

Composant		Fonction
1	Trous de montage	• Monter l'injecteur PoE sur une surface appropriée.
2	Entrée d'alimentation	• Connector le cordon d'alimentation NA de 1,8 m (6ft) inclus.
3	Voyant d'alimentation	• Vert fixe : L'injecteur PoE est alimenté
4	Port PoE+ (données + PoE)	• Connexion d'un câble Ethernet à un dispositif allimenté (PD)• Prend en charge 1Gbps, 100Mbps et 10Mbps• Prend en charge les normes 802.3af et 802.3at
5	Port de données	• Connexion d'un câble Ethernet à un dispositif réseau• Prend en charge 1Gbps, 100Mbps et 10Mbps

Informations sur les produits

Pour obtenir les dernières informations sur les produits, les spécifications techniques et les déclarations de conformité, veuillez consulter : www.StarTech.com/AF221C-POE-INJECTOR

Exigences

- Câbles réseau x 2

Contenu de l'emballage

-Injecteur PoE x 1 • Cordon d'alimentation NA de 1,8 m x 1 • Guide de démarrage rapide x 1

Montage de l'injecteur poe

1. Déterminez la surface de montage et l'emplacement de l'injecteur PoE.
2. Montez l'injecteur PoE sur la surface de montage souhaitée à l'aide du matériel de montage approprié (par ex.

de montage approprié (par exemple, des vis à bois) à travers les trous de montage intégrés.

Installer l'injecteur poe

1. Connectez un câble Ethernet de l'appareil réseau source (routeur, modem ou commutateur non PoE) au port de données de l'injecteur PoE.
2. Connectez un câble Ethernet au port PoE+ de l'injecteur PoE.
3. Connectez l'autre extrémité du câble Ethernet utilisé à l'étape 2 à un PD (dispositif alimenté) ou à un séparateur PoE pour séparer les données et l'alimentation.
4. Branchez le cordon d'alimentation NA fourni sur une prise secteur et connectez-le au port d'alimentation, situé à l'arrière de l'injecteur PoE. Vérifiez que le voyant d'alimentation est allumé.
