| Type de produit | Chauffe-eau instantané à gaz à usage domestique |
| Marque | SIME |
| Modèles | MINI 11 OF VA (22 kW) / MINI 14 OF VA (28 kW) |

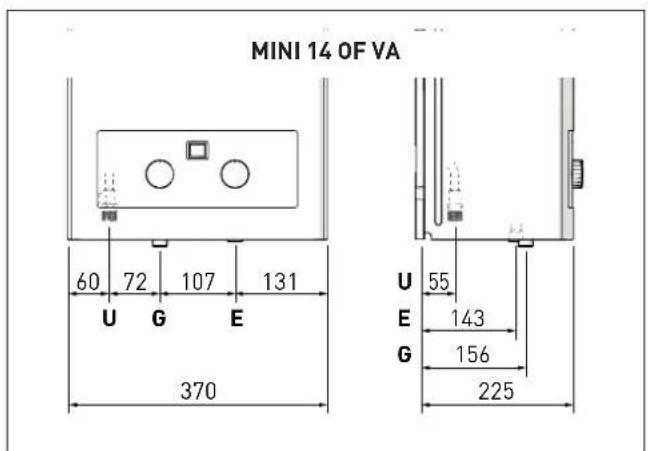

| Dimensions (L × P × H) | MINI 11 : 350 × 225 × 636 mm ; MINI 14 : 370 × 225 × 696 mm |
| Poids | MINI 11 : 12,4 kg ; MINI 14 : 13,9 kg |
| Alimentation électrique | 2 piles sèches de type D (1,5 V) |
| Débit calorifique nominal (Hi) | MINI 11 : 22 kW ; MINI 14 : 28 kW |
| Débit d'eau chaude sanitaire (ΔT 25°C) | MINI 11 : 11 L/min ; MINI 14 : 14 L/min |
| Pression d'eau | Mini 0,3 bar / Max 10 bar |
| Plage de température de l'eau | 35°C à 65°C (réglable par boutons) |
| Allumage | Électronique automatique par impulsion (déclenché par l'ouverture de l'eau) |
| Fonctions principales | Contrôle numérique de la température, modulation de flamme, prédisposition solaire thermique |
| Dispositifs de sécurité | Thermostat de fumées, capteur de flamme (ionisation), protection surchauffe, protection manque d'eau, protection brûlure sèche |
| Entretien courant | Nettoyage externe avec un chiffon humide (eau et savon ou alcool) |
| Entretien périodique | Contrôle annuel par un professionnel qualifié (nettoyage échangeur, vérification étanchéité, brûleur, etc.) |
| Remplacement des piles | Oui, piles type D (2 unités) |
| Pièces détachées | Pièces d'origine : vanne eau-gaz, collecteur de gaz, thermostats, électrodes, etc. (kits de conversion gaz disponibles) |
| Réparabilité | Réservée au personnel qualifié ; utilisation exclusive de pièces de rechange d'origine |
| Garantie | Garantie légale et conventionnelle Sime (activation dans les 30 jours après installation) |
| Informations générales | Installation par entreprise agréée dans un local ventilé (≥7,5 m³) ; évacuation des fumées type B11BS |
FOIRE AUX QUESTIONS - MINI 11-14 OF VA SIME
Questions des utilisateurs sur MINI 11-14 OF VA SIME
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Chaudière au format PDF gratuitement ! Retrouvez votre notice MINI 11-14 OF VA - SIME et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MINI 11-14 OF VA de la marque SIME.
MODE D'EMPLOI MINI 11-14 OF VA SIME
Chauffe-eau instantané à gaz à usage domestique
MANUEL POUR L'UTILISATION, L'INSTALLATION ET L'ENTRETIEN

Il est obligatoire de lire les instructions.
Visitez notre site : www.sime.it

Fonderie SIME S. p. A.
6333533 - 11/2025 - R6

Avertissements

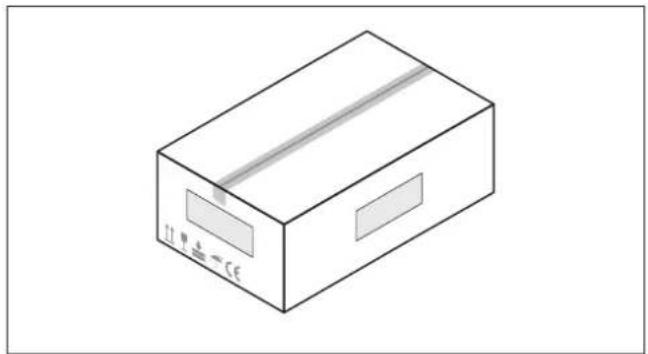

- Après avoir enlevé l'emballage, assurez-vous que le matériel fourni soit intégral et complet, et en cas de non conformité, adressez-vous à l'Agence qui vous a vendu l'appareil.
- L'appareil doit être destiné à l'utilisation prévue par SIEMENS qui n'est pas responsable des dommages causés aux personnes, animaux ou choses, des erreurs d'installation, de réglage, d'entretien et d'utilisations impropres de l'appareil.
- En cas de fuite d'eau, débranchez l'appareil du réseau d'alimentation électrique, coupez l'alimentation hydrique et avisez immédiatement le personnel professionnellement qualifié.
- Vérifiez régulièrement que la pression de fonctionnement de l'installation hydraulique est de 0,3 bar à froid (le débit d'eau minimum est de 2,5 l/min), de manière à permettre une utilisation dans les zones résidentielles caractérisées par une pression d'eau faible. Dans le cas contraire, contactez du personnel professionnellement qualifié.
- La non-utilisation de l'appareil à long terme comporte la réalisation de l'une des opérations suivantes :
-positionnez l'interrupteur général de l'installation sur « OFF-éteint »;
- fermez les robinets du combustible et de l'eau de l'installation hydrique.
- vidangez l'installation en cas de risque de gel.
- Afin d'assurer une efficacité optimale de l'appareil, SIME conseille d'en effectuer, selon une périodicité ANNUELLE, le contrôle/entretien.
- La connexion d'alimentation du système étant de type "Y", le câble d'alimentation ne peut être remplacé que par le fabricant ou le service après-vente.
- La concentration de CO dans les produits de combustion doit toujours respecter les normes d'installation du pays où l'appareil est installé.

Avertissements
- Nous conseillons à tous les opérateurs de lire ce manuel avec attention de façon à pouvoir utiliser l'appareil de manière rationnelle et sûre.
- Ce manuel est partie intégrante de l'appareil. Il doit donc être conservé avec soin pour de futures consultations et doit toujours l'accompagner, même en cas de vente à un autre Propriétaire ou Utilisateur ou s'il est installé sur une autre installation.
- L'installation et l'entretien de l'appareil doivent être effectués par une entreprise agréée ou par du personnel professionnellement qualifié conformément aux indications de ce manuel et qui, à la fin des travaux, soit en mesure d'établir une déclaration de conformité aux Normes Techniques et à la Législation, nationale et locale, en vigueur dans le pays d'utilisation de l'appareil.
- L'appareil ne peut être réparé que par un personnel professionnel et qualifié, en utilisant uniquement des pièces de rechange d'origine. Le non-respect de ces instructions peut compromettre la sécurité de l'appareil et entraîner l'annulation immédiate de la garantie.
- Fonderie SIME S. p. A. se réserve le droit de modifier à tout moment et sans préavis ses propres produits afin de les améliorer sans en compromettre les caractéristiques essentielles. Toutes les illustrations graphiques et/ou photos présentes dans ce document peuvent être représentées avec des accessoires en option qui varient en fonction du pays d'utilisation de l'appareil.
- L'installateur est tenu d'informer l'utilisateur des consignes d'utilisation et de sécurité de l'appareil. De plus, il doit lui remettre les instructions d'utilisation et d'entretien une fois l'installation achevée.
Interdictions

- L'usage de l'appareil par des enfants d'âge inférieur à 8 ans. L'appareil peut être utilisé par enfants d'un âge non inférieur à 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou sans l'expérience ou la connaissance nécessaire, à condition qu'ils soient surveillés ou qu'ils aient reçu les instructions relatives à un usage sûr de l'appareil et à la compréhension des dangers liés à celui-ci.
- Que les enfants jouent avec l'appareil.
- Que le nettoyage et l'entretien destiné à l'utilisateur soit effectué par des enfants sans surveillance.
- Actionner des dispositifs ou des appareils électriques tels que des interrupteurs, appareils électroménagers, etc. si vous sentez une odeur de combustible ou de produits non-brulés. Dans ce cas :
- aérez la pièce en ouvrant portes et fenêtres; -fermez le dispositif d'arrêt du combustible;
- contactez immédiatement un personnel professionnellement qualifié.
- Toucher l'appareil si vous êtes pieds nus ou si des membres de votre corps sont mouillés.
- Toute intervention technique ou de nettoyage avant d'avoir débranché l'appareil du réseau d'alimentation électrique, en positionnant l'interrupteur général de l'installation sur « OFF-éteint », et d'avoir fermé l'alimentation du gaz.
- Modifier les dispositifs de sécurité ou de réglage sans l'autorisation et les indications du constructeur de l'appareil.

- De modifier ou de bloquer l'évacuation de la condensation (si elle est présente).
- Tirer, détacher, tordre les câbles électriques qui sortent de l'appareil, même si celui-ci est débranché du réseau d'alimentation électrique.
- D'exposer l'appareil aux agents atmosphériques : il n'est pas conçu pour fonctionner en extérieur et ne dispose pas de système antigel automatique. En cas de risque de gel, le chauffe-eau doit être vidé de l'eau qu'il contient.
- Boucher ou réduire la taille des ouvertures d'aération du lieu d'installation, si présentes.
- Couper l'alimentation électrique et du combustible à l'appareil si la température extérieure descend en-dessous de ZÉRO (risque de gel).
- Laisser des conteneurs et des substances inflammables dans le lieu d'installation de l'appareil.
- Ne boire pas l'eau du chauffe-eau. L'eau présente dans l'appareil n'est pas potable.
- Jeter le matériau d'emballage dans l'environnement car il peut constituer une source de danger potentielle. Il doit donc être éliminé conformément à la législation en vigueur dans le pays d'utilisation de l'appareil.
- De modifier ou d'intervenir sur les éléments scellés.
Cher client,
Nous vous remercions d'avoir acheté un chauffe-eau à gaz SIME MINI OF VA, un appareil de dernière génération, avec des caractéristiques techniques et des performances susceptibles de satisfaire vos besoins en eau chaude sanitaire instantanée, en toute sécurité et avec des coûts de fonctionnement réduits. Nous vous recommandons de faire mettre en service SIME MINI OF VA, dans les 30 jours suivant la date d'installation, par du personnel professionnellement qualifié, afin de bénéficier à la fois de la garantie légale et de la garantie conventionnelle SIME que vous trouverez à la fin de ce manuel.
GAMME
| MODELE CODE | |
| MINI 11 OF VA (Méthane) 8112638 | |
| MINI 11 OF VA (GPL) 8112639 | |
| MINI 14 OF VA (Méthane) 8112640 | |
| MINI 14 OF VA (GPL) 8112641 |
Structure du MANUEL
Ce manuel est organisé de la façon indiquée ci-dessous.
Conformité
- Règlement du gaz (UE) 2016/426 – Directive Basse Tension 2014/35/UE
- Directive de la Compatibilité Électromagnétique 2014/30/UE
- Directive sur la conception écocompatible 2009/125/CE
- Règlement (UE) n° 812/2013 - 814/2013
- Règlement (UE) 2017/1369
CE 0063/24

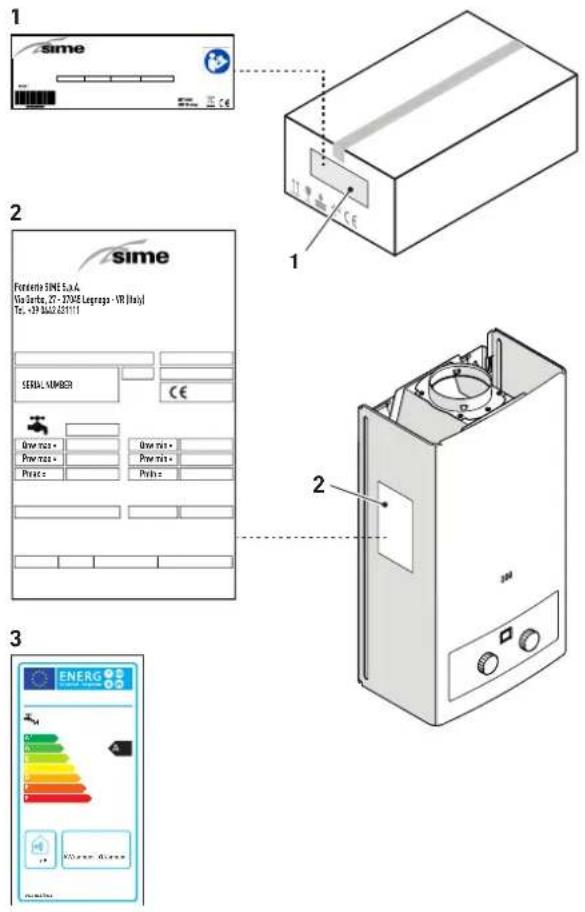

Pour le numéro de série et l'année de construction, référez-vous à la plaque technique.

Attention
Pour indiquer des actions qui, si elles ne sont pas correctement réalisées, peuvent provoquer des accidents d'origine générique ou peuvent générer des dysfonctionnements ou dommages matériels à l'appareil ; elles exigent donc une attention particulière et une préparation adéquate.

DANGER électrique
Pour indiquer des actions qui, si elles ne sont pas correctement réalisées, peuvent provoquer des accidents de nature électrique ; elles exigent donc une attention particulière et une préparation adéquate.

Pour indiquer des actions qui NE DOIVENT PAS être réalisées.

Avertissements
Pour indiquer des informations particulièrement utiles et importantes.
1 Utiliser le chauffe-eau 6
1.1 Présentation....6 1.2 Contrôles préliminaires....7 1.3 Allumage 7 1.4 Réglage du débit de gaz 7 1.5 Réglage du débit d'eau 7 1.6 Réglage de la température de l'eau 7 1.7 Fonctionnement....8 1.8 Codes d'erreur et de défaut 8
2 Mesures de sécurité 9
2.1 Prévention antigel 9 2.2 Prévention des accidents dus aux fuites de gaz..... 9 2.3 Prévention des incendies..... 9 2.4 Prévention de l'intoxication au monoxyde de carbone...9 2.5 Gestion des situations anormales..... 9 2.6 Prévention des brûlures....9
3 Arrêt 10
3.1 Arrêt temporaire..... 10 3.2 Extinction à long terme.... 10
4 Entretien 10
4.1 Règlementations 10 4.2 Nettoyage externe 10 4.2.1 Nettoyage du capot... 10
5 Élimination 10
5.1 Élimination de l'appareil (Directive Européenne 2012/19/UE)....10
1.1 Présentation
SIME MINI OF VA est un chauffe-eau instantané à gaz à usage domestique à faibles émissions polluantes de 22 et 28 kW. Interface avec afficheur à LED. Brûleur compact refroidi à l'eau à allumage électronique, alimenté par batteries, qui permet une installation sans raccordement électrique. Cet appareil doit être installé dans un local séparé des pièces habitées (par ex. un balcon), bien ventilé, mais à l'abri des vents forts. Contrôle numérique pour maintenir automatiquement constante la température de l'eau à la sortie. Protection du système d'autocontrôle, protection contre l'arrêt automatique, protection contre la surchauffe et les températures excessives. L'ouverture de la vanne pilote garantit un allumage correct.
Panneau de commandes
Boutons
1 Réglage du débit du gaz qui alimente le brûleur. 2 Réglage du débit de l'eau chauffée par l'échangeur de chaleur.
Afficheur
3 Indication de la température de l'eau
Lors du fonctionnement normal du chauffe-eau, il montre la température de l'eau à la sortie du chauffe-eau. En cas de fonctionnement anormal, un code d'erreur s'affiche.

Attention
- Si nécessaire, accédez aux zones situées dans la partie inférieure de l'appareil, assurez-vous que les températures des composants ou des conduits de l'installation ne soient pas élevées (danger de brûlures).
- Avant d'effectuer les opérations de réintégration de l'installation de chauffage, portez des gants de protection.
La première mise en service du chauffe-eau SIME MINI OF VA doit être effectuée par du personnel professionnellement qualifié, après quoi le chauffe-eau peut fonctionner automatiquement. Toutefois, l'utilisateur peut avoir besoin de redémarrer l'appareil de manière autonome, sans faire appel à son propre technicien, par exemple après une période de vacances.
Précautions avant l'allumage :
- veillez à ce que le gaz utilisé corresponde à celui indiqué sur l'étiquette de l'appareil
- veillez à ce que les orifices de ventilation soient ouverts
- vérifiez que les robinets d'arrêt du combustible et de l'installation hydraulique soient ouverts
- vérifiez que les batteries sont correctement insérées dans leur logement et suffisamment chargées pour permettre le fonctionnement du chauffe-eau. Si vous devez remplacer les batteries, consultez le paragraphe « Remplacement des batteries ».

Attention
Pendant le fonctionnement de l'appareil, la température à proximité du viseur de flamme pourrait être élevée. Évitez tout contact afin de ne pas risquer de vous brûler.
Après avoir effectué les contrôles préliminaires, pour démarrer le chauffe-eau :
- Ouvrez un ou deux robinets d'eau chaude sanitaire
- L'appareil sera immédiatement prêt à fonctionner à chaque demande d'eau chaude sanitaire.
Pour régler la température de l'eau chaude sanitaire, consultez la rubrique « Réglage de la température de l'eau ».

Avertissements
Si l'appareil ne fonctionne pas, assurez-vous que les robinets de gaz et/ou d'eau froide sont ouverts. Assurez-vous que l'appareil est allumé et que les batteries sont correctement insérées dans leur logement et suffisamment chargées pour permettre le fonctionnement du chauffe-eau. Lorsque vous fermez le robinet de gaz, l'appareil s'éteint automatiquement.
1.4 Réglage du débit de gaz
Le bouton permet de sélectionner le débit de gaz : minimum ou maximum et les positions intermédiaires en fonction du niveau de puissance demandée au brûleur.
En tournant le bouton dans le sens inverse des aiguilles d'une montre, l'appareil fonctionne à sa puissance maximale. Si la température de sortie des robinets est trop élevée, par exemple en été, ou en cas de nécessité d'un débit d'eau réduit à une température plus faible, tournez le bouton dans le sens des aiguilles d'une montre. On réduit ainsi la puissance et, donc, la consommation de gaz.
En position MAX, le brûleur fonctionne à 100 % de sa capacité (avec une consommation maximale de gaz). En position MIN, l'appareil fonctionne à sa capacité minimale (avec une consommation minimale de gaz).
1.5 Réglage du débit d'eau
Si vous souhaitez augmenter ou diminuer le débit d'eau, tournez le bouton dans le sens des aiguilles d'une montre pour l'augmenter (l'eau sort en plus grande quantité), dans le sens inverse des aiguilles d'une montre pour le diminuer (l'eau sort en plus petite quantité).
1.6 Réglage de la température de l'eau
Si vous souhaitez régler la température de l'eau chaude de sortie des robinets, tournez les boutons du débit de gaz ⚠ et du débit d'eau ⚡ jusqu'à obtention de la température souhaitée sur l'afficheur.

Attention
Une eau dont la température est supérieure à 50 °C provoque des brûlures graves. Vérifiez toujours la température de l'eau avant utilisation.

Avertissements
La température affichée à l'écran est la température de consigne. La température de sortie de l'eau peut varier en fonction de la longueur des tuyaux et des conditions saisonnières. Il faut donc toujours considérer la température réelle de l'eau.
Ouverture du robinet d'eau chaude
Une fois les réglages indiqués ci-dessus effectués, le chauffe-eau est prêt à fonctionner en mode entièrement automatique.
L'ouverture d'un robinet d'eau chaude déclenche une décharge intermittente sur l'électrode d'allumage, qui provoque l'allumage du brûleur.
Quelques secondes plus tard, l'eau chaude commence à sortir. L'afficheur montre la température de consigne pour l'eau de sortie.
Réglage de la température pendant la sortie d'eau chaude
Pendant l'utilisation, il est possible de régler la température de l'eau chaude à la sortie en agissant sur les boutons ou après avoir ouvert le robinet d'eau chaude et attendu que le chauffe-eau se mette en marche, réglez la température comme décrit à la rubrique « Réglage de la température de l'eau ».

Avertissements
Si le robinet d'eau chaude est ouvert et que seule de l'eau froide sort, il faut tourner le bouton pour sélectionner le débit de gaz et le bouton pour régler le débit d'eau ECS. Si, malgré cette opération, vous continuez à n'avoir que de l'eau froide, contactez le centre d'assistance.
Fermeture du robinet d'eau chaude
En fermant le robinet d'eau chaude, le chauffe-eau s'éteint. Lorsque le robinet d'eau chaude sera à nouveau ouvert, l'appareil affichera la dernière température de consigne.
1.8 Codes d'erreur et de défaut
En cas d'erreur/défaut du chauffe-eau lors du fonctionnement, l'afficheur affichera le code d'erreur correspondant (p. ex. « EE »).

Vous pouvez procéder de la façon suivante :
- fermez le robinet d'eau chaude et rouvrez-le
- placez le bouton sur MIN jusqu'à ce que l'appareil s'éteigne, puis rallumez-le en tournant le bouton dans le sens inverse des aiguilles d'une montre
- fermez la vanne de gaz et enlevez les batteries, puis insérez-les de nouveau et ouvrez la vanne de gaz.
En cas d'échec, faites SEULEMENT UN DEUXIÈME ESSAI, puis :
- fermez le robinet d'arrêt du gaz
- retirez les batteries, consultez le paragraphe « Remplacement des batteries »
- appelez le Personnel Technique Autorisé.

Avertissements
Pour la liste complète des codes d'erreur, consultez la section « Anomalies et remèdes possibles ».

Avertissements
En cas de déclenchement d'une alarme non décrite, veuillez appeler le Personnel Technique Autorisé.

Avertissements
Afin de prévenir tout accident et tout dommage à l'appareil, l'utilisateur doit respecter strictement les mesures de sécurité suivantes !

Si l'appareil est installé dans un endroit où les tuyaux sont exposés à un risque de gel et si la température ambiante avoisine ou descend en-dessous de 0 °C, il est conseillé de vidanger l'appareil afin d'éviter la formation de glace.
Procédez de la façon suivante :
- retirez les batteries, consultez le paragraphe « Remplacement des batteries »
- fermez le robinet d'arrivée de gaz (1) du réseau
- fermez les robinets d'arrêt de l'installation hydraulique (2)
- ouvrez le robinet sur la sortie d'eau chaude (3).
Pour remplir de nouveau l'appareil, ouvrez les robinets d'arrêt de l'installation hydraulique et ouvrez les robinets d'eau chaude jusqu'à ce que l'eau sorte.

Attention
Si vous détectez une fuite de gaz, ouvrez les fenêtres et la porte de la pièce. Dans cette situation :
- n'allumez surtout pas de flammes
- n'appuyez sur aucun interrupteur d'appareils électriques
- Ne branchez ni débranchez de fiche électrique. Toute flamme ou étincelle pourrait provoquer une explosion.
En cas de non-utilisation prolongée, il est nécessaire d'éteindre l'appareil comme décrit dans le chapitre « Arrêt ».
Pour prévenir tout risque d'incendie dû à des fuites de gaz, effectuez les contrôles suivants, comme indiqué dans le paragraphe « Contrôles périodiques » :
- vérifiez l'étanchéité des raccords de gaz
- vérifiez le tuyau de gaz et, au besoin, remplacez-le pour éviter toute fuite de gaz.
2.3 Prévention des incendies
- Ne laissez pas le chauffe-eau sans surveillance pendant son fonctionnement.
- Ne laissez pas de conteneurs et de substances inflammables dans le lieu d'installation de l'appareil.
- Ne placez pas de serviettes ou de vêtements au-dessus du chauffe-eau.
- En cas de coupure d'eau, fermez le robinet de gaz (1) et les robinets d'eau de l'installation hydraulique (2).
- Si vous utilisez une bouteille de gaz, celle-ci ne doit être ni inclinée ni renversée car le gaz peut facilement refluer dans le chauffe-eau et provoquer des incendies.

Attention
Empêchez toute modification sur les composants étanches et scellés par le fabricant; un incendie ou une explosion pourrait causer des dommages matériels, des blessures ou la mort.
2.4 Prévention de l'intoxication au monoxyde de carbone
Pour prévenir tout risque d'intoxication au monoxyde de carbone, faites effectuer les contrôles suivants par du personnel professionnellement qualifié, comme indiqué dans le paragraphe « Contrôles périodiques »:
- vérification et nettoyage des conduits d'évacuation et d'aspiration de l'air comburant
- élimination de la poussière et des incrustations de carbone éventuellement présentes dans l'échangeur de chaleur.
2.5 Gestion des situations anormales
En cas de combustion anormale (p. ex. retour de flamme, extinction ou fumée noire, etc.), odeur insolite, bruit ou autres circonstances anormales, gardez le calme et fermez le robinet de gaz. Contactez ensuite du personnel professionnellement qualifié ou la société de distribution de gaz pour une intervention de réparation ou de réglage.
2.6 Prévention des brûlures
- Faites attention à ne pas vous brûler avec une eau trop chaude à la sortie du robinet.
- Afin d'éviter toute brûlure pendant l'utilisation ou immédiatement après, ne touchez à aucune partie du chauffe-eau, notamment la fenêtre de contrôle de la flamme ou la façade avant, à l'exception du bouton et du panneau de contrôle.
3.1 Arrêt temporaire
En cas d'absences temporaires, week-ends, brefs séjours, etc. et avec des températures extérieures supérieures à ZÉRO :
- fermez le robinet du gaz ;
- vérifiez que la flamme du brûleur est éteinte.

Avertissements
Si la température extérieure descend en-dessous de ZÉRO, étant donné que l'appareil N'EST PAS protégé par la « fonction antigel » :
- suivez la procédure d'arrêt décrite ci-dessus jusqu'au bout
- Videz complètement l'eau présente dans le circuit du chauffe-eau, consultez la rubrique « Remplissage et vidage ».
3.2 Extinction à long terme
L'inutilisation prolongée du chauffe-eau comporte la réalisation des opérations suivantes:
- tournez le bouton en position MIN
- fermez le robinet du gaz
- vérifiez que la flamme du brûleur est éteinte
- fermez les robinets d'arrêt de l'installation sanitaire
- Videz l'installation sanitaire s'il y a un risque de gel, consultez la rubrique « Remplissage et vidage ».

Avertissements
Contactez le Personnel Technique Autorisé si la procédure décrite ci-dessus est difficile à réaliser.
4.1 Règlementations
Pour un fonctionnement efficace et régulier de l'appareil, il est préférable que l'Utilisateur emploie un Technicien Professionnellement Qualifié afin que ce dernier se charge, avec une périodicité ANNUELLE, de son entretien.

Avertissements
Les opérations d'entretien doivent être effectuées SEULEMENT par du personnel professionnellement qualifié qui devra respecter les indications fournies dans le MANUEL D'INSTALLATION ET D'ENTRETIEN.

Attention
- Si nécessaire, accédez aux zones situées dans la partie inférieure de l'appareil, assurez-vous que les températures des composants ou des conduits de l'installation ne soient pas élevées (danger de brûlures).
- Avant d'effectuer les opérations d'entretien, portez des gants de protection.
4.2.1 Nettoyage du capot
Pour le nettoyage du capot, utiliser un chiffon humidifié avec de l'eau et du savon, ou avec de l'eau et de l'alcool en cas de tâches difficiles.

utiliser des produits abrasifs.
5.1 Élimination de l'appareil (directive européenne 2012/19/ue)

Le produit et les équipements électriques et électroniques en fin de vie provenant des ménages ne doivent pas être jetés avec les déchets urbains mixtes normaux, mais doivent être remis, conformément à la loi, sur la base des directives 2012/19/UE et du décret législatif italien 49/2014, dans des systèmes de collecte et de récupération appropriés. Pour plus d'informations sur les centres de collecte agréés, veuillez vous renseigner auprès de votre commune de résidence ou de votre revendeur. Chaque pays peut également définir des règles spécifiques pour le traitement des déchets électriques et électroniques. Avant de remettre l'appareil, consultez les dispositions en vigueur dans votre pays.
6 Description de l'appareil 12
6.1 Caractéristiques 12 6.2 Fourniture 12 6.3 Symboles sur l'appareil 12 6.4 Dispositifs de contrôle et de sécurité..... 12 6.5 Identification 13 6.6 Plaque technique....13 6.7 Éléments fonctionnels de l'appareil..... 14 6.8 Caractéristiques techniques....15 6.9 Circuit hydraulique principal 15 6.10 Schéma électrique 16
6.1 Caractéristiques
Sime MINI OF VA est un chauffe-eau instantané à gaz à usage domestique à faibles émissions polluantes de 22 et 28 kW. Interface avec afficheur à LED. Brûleur compact refroidi à l'eau à allumage électronique, alimenté par batteries, qui permet une installation sans raccordement électrique. Cet appareil doit être installé dans un local séparé des pièces habitées (par ex. un balcon), bien ventilé, mais à l'abri des vents forts. Contrôle numérique pour maintenir automatiquement constante la température de l'eau à la sortie. Protection du système d'autocontrôle, protection contre l'arrêt automatique, protection contre la surchauffe et les températures excessives. L'ouverture de la vanne pilote garantit un allumage correct.
Fonctionnement automatique
- Pour avoir de l'eau chaude, il suffit d'ouvrir le robinet d'eau chaude ou de la douche. À la fermeture du robinet, la flamme s'éteint automatiquement.
- Le contrôle indépendant des débits d'eau et de gaz facilite la régulation de la température de l'eau.
Design innovant
- Forme élégante et facile d'installation.
- La technologie de combustion avancée et économe favorise notamment une combustion efficace.
- L'appareil s'allume également à basse pression d'eau (0,3 bar), s'adaptant ainsi aux besoins des personnes vivant dans des immeubles hauts.
- L'ouverture de la vanne pilote garantit un allumage correct.
Les chauffe-eau SIME MINI OF VA se caractérisent également par leur :
- Souplesse d'installation. Compacité, notamment en profondeur, qui les rend adaptables à tous les espaces disponibles.
- Confort maximal. Allumage électronique automatique et modulation de la flamme en fonction du débit d'eau pour obtenir une température correcte et constante, même en cas de variation de la pression de réseau. L'afficheur LCD indique la température de l'eau sélectionnable, entre 35 °C et 65 °C, et les dysfonctionnements possibles.
- Sécurité maximale. Le chauffe-eau Sime MINI OF VA est équipé de différents dispositifs de sécurité.
- Prédisposition pour le couplage avec un système solaire thermique. Le chauffe-eau Sime MINI OF VA peut recevoir de l'eau préchauffée par un système solaire à une température comprise entre 35 °C et 65 °C. En fonction du point de consigne choisi et de la température d'entrée de l'eau, la puissance est modulée pour obtenir un confort maximal en évitant les allumages inutiles.
6.2 Fourniture
Les appareils SIEMENS MINI OF VA sont fournis dans un seul colis protégé dans un emballage en carton.
Le sachet en plastique situé à l'intérieur de l'emballage contient le matériel suivant :
- manuel d'instruction
- étiquette de performance énergétique
- sachet contenant :
- vis et chevilles
- raccord de gaz avec joint
- n° 2 batteries de type « D »
- n° 1 rouleau de feuille adhésive aluminisée.
6.3 Symboles sur l'appareil
Les symboles suivants se trouvent sur l'appareil :
| SYMBOLE DESCRIPTION | ||
![]() | Indique la présence de zones particulièrement dangereuses dans l'appareil. | |
![]() | Indique la présence de pièces électriques sous tension dans l'appareil. | |
![]() | Indique que des informations sur l'appareil, telles que le manuel d'instructions, sont disponibles. | |
![]() | Indique que le personnel chargé de l'entretien de l'appareil doit se référer au manuel d'instructions. | |
![]() | Indique qu'il est obligatoire de lire le manuel d'instructions. | |
![]() | Indique que l'appareil doit être connecté à une installation de mise à la terre. | |
6.4 Dispositifs de contrôle et de sécurité
Les chauffe-eau SIME MINI OF VA sont dotés des dispositifs de sécurité suivants :
- thermostat de contrôle de température d'évacuation des fumées : en cas de températures élevées, le brûleur s'éteint automatiquement
- capteur de flamme IC : si la flamme s'éteint inopinément, le capteur bloque l'alimentation en gaz
- protection en cas de pression d'eau insuffisante
- protection contre les brûlures sèches : la vanne de gaz se ferme automatiquement
- protection en cas de tuyau d'évacuation des gaz bouché : la vanne de gaz se ferme automatiquement (avec un retard prédéfini).
6.5 Identification
Les chauffe-eau SIEMENS MINI OF VA sont identifiés par le biais de :
1 Étiquette de l'emballage : est appliquée à l'extérieur de l'emballage et indique le code, le numéro de série du chauffe-eau et le code-barres. 2 Plaque Technique : est positionnée sur le côté de l'appareil et indique les données techniques et de performances de l'appareil et celles requises par la législation en vigueur dans le pays d'utilisation de l'appareil. 3 Étiquette Efficacité Énergétique : elle se trouve à l'intérieur de l'enveloppe de documents et vise à informer l'utilisateur du niveau d'économie d'énergie et de réduction de la pollution environnementale que l'appareil permet d'atteindre.

1 Dénomination 2 Numéro de série 3 Année de fabrication 4 Contenu ECS 5 Débit calorifique max. ECS 6 Puissance utile max ECS 7 Pression maximale de fonctionnement ECS 8 Alimentation électrique — puissance maximale absorbée 9 Pays de destination 10 Catégorie d'appareil 11 Code 12 N° pin 13 Débit calorifique min. ECS 14 Puissance utile min. ECS 15 Pression min. de fonctionnement ECS 16 Type de gaz et pressions d'alimentation 17 Degré de protection électrique 18 Classification de l'appareil
6.7 Éléments fonctionnels de l'appareil
MINI 11 OF VA
1 Cadre arrière 2 Chambre de fumée 3 Échangeur 4 Viseur de flamme 5 Électrodes Allumage / Détection 6 Carte électronique
7 Sonde de sortie de l'eau chaude 8 Vanne de gaz 9 Batterie 10 Brûleur 11 Thermostat de sécurité 12 Thermostat des fumées 13 Évacuation des fumées
6.8 Caractéristiques techniques
| DESCRIPTION | MINI OF VA | ||
| CERTIFICATION | MINI 11 OF VA MINI 14 OF VA | ||
| Pays de destination IT - ES - HR - GR - GB - CZ - PT - PL - AT | |||
| Combustible | 2H - G20 - 20 mbar3P - G31 - 37 mbar | ||
| Numéro PIN 1336DN039 | |||
| Catégorie II2H3P | |||
| Classification de l'appareil B11BS | |||
| PRESTATIONS DU CIRCUIT SANITAIRE | |||
| Débit calorifique nominal (Hi) kW 22 28 | |||
| Débit thermique nominal (Qnw max) kW | G20 19,2 24,5 | ||
| G31 19,2 24,1 | |||
| Débit thermique minimum (Qnw min) kW | G20 | 8,5 | 10,2 |
| G31 | 9 | 10,5 | |
| Puissance calorifique minimale kW | G20 | 7,5 | 9 |
| G31 | 7,9 | 9 | |
| Débit ECS continu (ΔT 25 °C) L/min | 11 | 14 | |
| Pression (Pmw) Max / Min bar | 10 / 0,3 | 10 / 0,3 | |
| DONNÉES ÉLECTRIQUES | |||
| Type d'alimentation | 2 batteries à sec | ||
| Tension d'alimentation Vca | 3 | ||
| Mode d'allumage | Allumage automatique par impulsion contrôlé directement par l'ouverture de l'eau | ||
| DONNÉES DE COMBUSTION | |||
| Portée massique des fumées g/s | G20 | 16 19 | |
| G31 | 15 21 | ||
| Température moyenne des produits de °C combustion | G20 | 145 | 162 |
| G31 | 155 | 170 | |
| RACCORDS DE TUYAUTERIE | |||
| Entrée du gaz | 1/2" G | 1/2" G | |
| Entrée de l'eau froide | 1/2" G | 1/2" G | |
| Sortie de l'eau chaude | 1/2" G | 1/2" G | |
| Sortie des gaz de combustion mm | ∅110 | ∅130 | |
1 Sonde de sortie de l'eau chaude sanitaire 2 Vanne de gaz 3 Électrode Allumage/Détection 4 Brûleur 5 Échangeur primaire 6 Thermostat de surchauffe U Sortie de l'eau sanitaire E Entrée de l'eau sanitaire G Alimentation du gaz

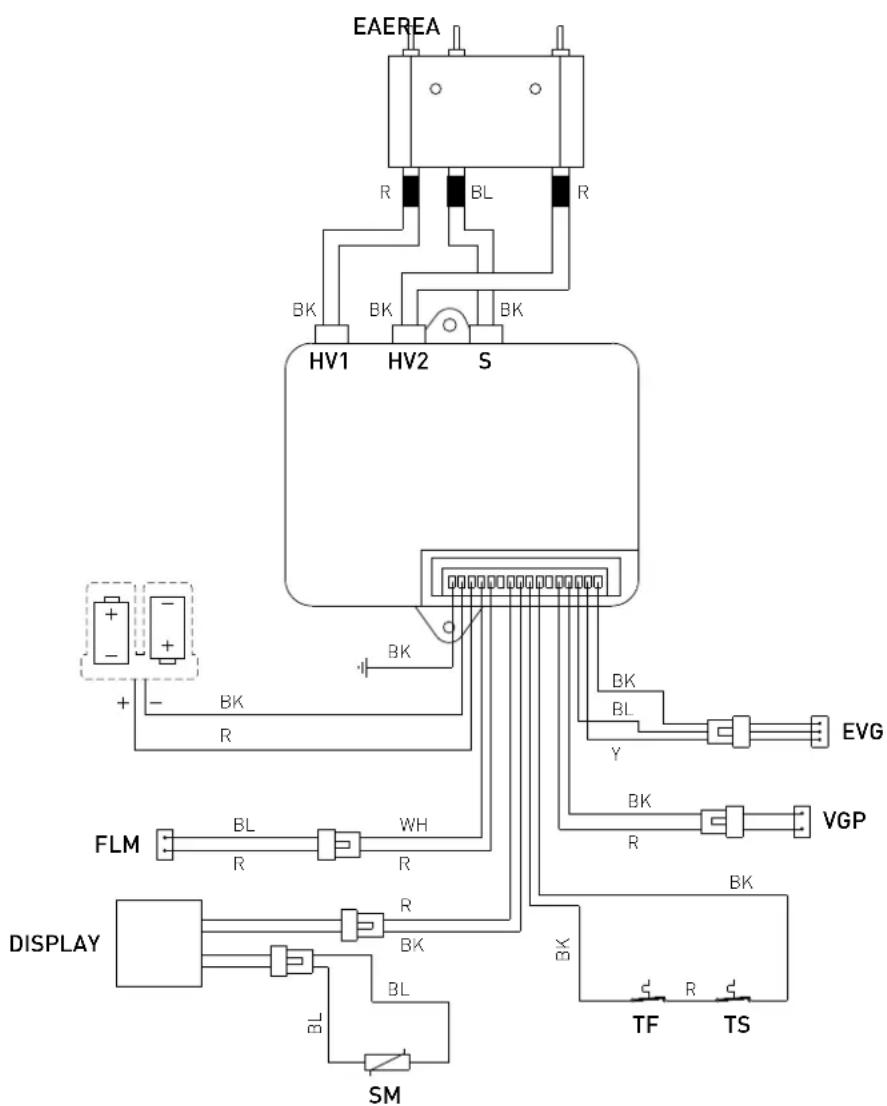

6.10 Schéma électrique

L Ligne N Neutre EA Électrode allumage ER Électrode de détection EVG Électrovanne gaz VGP Vanne de gaz pilote TF Thermostat des fumées TS Thermostat de sécurité SM Sonde de départ FLM Fluxmètre BL Bleu BK Noir G Verte R Rouge Y Jaune WH Blanc

Il est obligatoire :
- d'utiliser un disjoncteur magnétothermique omnipolaire, sectionneur de ligne, conforme aux Normes EN et permettant une déconnexion complète dans les conditions de la catégorie de surtension III (c'est-à-dire avec une distance d'au moins 3 mm entre les contacts ouverts)
- Gardez toujours les câbles d'alimentation séparés des câbles de signal. Pour éviter les problèmes d'interférences, utilisez toujours des câbles de signal blindés.
- Respecter le branchement L (Phase) - N (Neutre).
- Raccorder le câble de terre à une installation efficace de mise à la terre.

Il est obligatoire :
- La connexion d'alimentation du système étant de type "Y", le câble d'alimentation ne peut être remplacé que par le fabricant ou le service après-vente.

Avertissements
Le constructeur n'est pas responsable des éventuels dommages causés par l'absence de mise à la terre de l'appareil et du non-respect de ce qui est indiqué dans les schémas électriques.

Utiliser les tuyaux de l'eau pour la mise à la terre de l'appareil.
Sommaire
7.1 Réception du produit.... 18
7.2 Dimensions et poids 18
7.3 Déplacement 18
7.4 Lieu d'installation 18
7.5 Distances de sécurité..... 19
7.6 Montage du chauffe-eau....19
7.8 Isolation thermique des tuyaux 20
7.9 Alimentation du gaz...21
7.10 Évacuation des fumées et aspiration de l'air comburant 21
7.10.1 Dispositif de contrôle de l'évacuation des fumées 23
7.11 Caractéristiques de l'eau 23
7.12 Remplissage et vidage 23
7.12.1 Opérations de Remplissage 23
7.12.2 Opérations de VIDAGE 23
8 Mise en service 24
8.1 Opérations préliminaires..... 24 8.2 Première mise en marche..... 24
9 Entretien et nettoyage 25
9.1 Avertissements et opérations préliminaires.....25 9.2 Nettoyage interne 25
9.2.1 Retrait du capot 25
9.2.2 Nettoyeur de l'échangeur.... 25
9.3 Remplacement des batteries 25 9.4 Changement du gaz utilisable 26 9.5 Remplacement du dispositif de contrôle de l'évacuation des fumées 27 9.6 Contrôles périodiques 27
10 Anomalies et remèdes possibles 28
10.1 Guide de résolution des problèmes..... 28 10.2 Codes d'erreur et remèdes possibles..... 29

Avertissements
Les opérations d'installation de l'appareil doivent être effectuées exclusivement par le Service Technique SIEMENS ou par le Personnel Professionnellement Qualifié avec l'OBLIGATION de porter des protections appropriées pour la prévention des accidents.
7.1 Réception du produit
Les appareils MINI OF VA sont fournis dans un seul colis protégé dans un emballage en carton.

Le sachet en plastique situé à l'intérieur de l'emballage contient le matériel suivant :
- manuel d'installation, d'utilisation et d'entretien
- raccord de gaz avec joint
- étiquette de performance énergétique
- vis et chevilles de fixation
- n° 2 batteries de type « D »
- n° 1 rouleau de feuille adhésive aluminium.

Disperser dans l'environnement et laisser à la portée des enfants le matériel d'emballage puisqu'il représente une source de danger potentielle. Il doit donc être éliminé conformément aux lois en vigueur.
7.2 Dimensions et poids

| Description | MINI OF VA | |
| MINI 11 OF VA MINI 14 OF VA | ||
| L (mm) 350 370 | ||
| P (mm) 225 | ||
| H (mm) 636 696 | ||
| Poids [kg] 12.4 13.9 | ||
Les données dimensionnelles sont uniquement indicatives. Référez-vous au produit réel.
7.3 Déplacement
Une fois l'emballage retiré, l'appareil doit être déplacé manuellement en l'inclinant et en le soulevant en s'appuyant sur les parties "solides" telles que la base et la structure, comme indiqué sur la figure.

Utiliser des équipements et des protections de sécurité opportunes pour retirer l'emballage, et déplacer l'appareil. Respectez le poids maximum soulevable pour une personne.
7.4 Lieu d'installation
Le local d'installation doit toujours être conforme aux normes techniques et à la règlementation en vigueur.
Le local d'installation doit être correctement ventilé et disposer d'une surface supérieure à 7,5 m³. Un orifice de ventilation et un orifice d'évacuation des gaz de combustion doivent être prévus dans le mur; les dimensions de l'orifice de ventilation ne doivent pas être inférieures à celles indiquées dans le tableau suivant.
| Pouvoir calorifique (kW) Orifice de ventilation (cm ^2 ) | |
| <12 100 | |
| 12~16 130 | |
| 16~28 400 | |

Attention
En présence d'un ventilateur extracteur, il doit être installé au-dessus du chauffe-eau, tandis que l'orifice de ventilation doit se trouver en dessous de celui-ci.

- D'installer le chauffe-eau dans des endroits où le vent souffle fort, car cela peut provoquer l'extinction de la flamme et/ou une combustion incomplète.
- D'installer l'appareil dans les chambres à coucher, les sous-sols, les salles de bains ou dans tout autre endroit insuffisamment ventilé.
- D'installer le chauffe-eau dans des endroits où des substances chimiques spéciales sont utilisées, comme les blanchisseries, les laboratoires, etc., car cela pourrait entraîner la formation de rouille et réduire la durée de vie du chauffe-eau ou l'empêcher de fonctionner normalement.

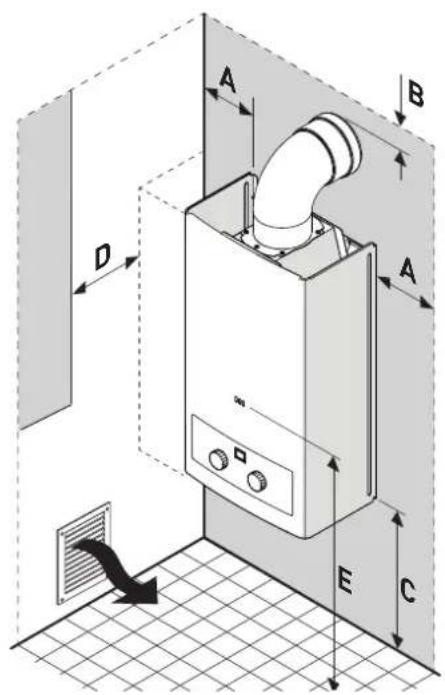

7.5 Distances de sécurité
Pour définir le positionnement correct de l'appareil:
- Tenez le chauffe-eau à l'écart des substances combustibles
- La distance horizontale entre le chauffe-eau et toute installation électrique doit être supérieure à 400 mm.
- ne le placez pas au-dessus d'une cuisinière ou autre système de cuisson, afin d'éviter le dépôt de graisse dû aux vapeurs de cuisson et le dysfonctionnement qui en résulterait
- ne l'enfermez jamais dans une armoire ou dans une niche et prévoyez une distance minimale par rapport aux murs latéraux afin de faciliter les travaux d'entretien.

| Description | Distances minimales de sécurité (par rapport aux matériaux inflammables) |
| A - Latérale (mm) 50 (150) | |
| B - Supérieure (mm) 50 (150) | |
| C - Inférieure (mm) 300 (-) | |
| D - Avant (mm) 450 | |
| E - Viseur de flamme (mm) 1550 ÷ 1650 | |
| Description | Distances minimales de sécurité (par rapport aux matériaux inflammables) |
| A - Latérale (mm) 50 (150) | |
| B - Supérieure (mm) 50 (150) | |
| C - Inférieure (mm) 300 (-) | |
| D - Avant (mm) 450 | |
| E - Viseur de flamme (mm) 1550 ÷ 1650 | |

Avertissements
Le viseur de flamme du chauffe-eau doit se trouver à hauteur des yeux (environ 1,55 m - 1,65 m au-dessus du sol) afin de faciliter le contrôle de la flamme et d'éviter tout accident.

Avertissements
Tenir compte des espaces nécessaires pour accéder aux dispositifs de sécurité/réglage et pour la réalisation des opérations d'entretien.

Attention
Les parois sensibles à la chaleur (par exemple, celles en bois) doivent être protégées à l'aide d'isolants appropriés.

Avertissements
Il est important que l'unité soit parfaitement verticale et horizontale. Utilisez un niveau à bulle ou un instrument adéquat pour en vérifier la parfaite verticalité et horizontalité. Le cas échéant, insérez des entretoises appropriées pour installer l'unité dans la position de travail correcte.

Avertissements
- Veillez à placer l'appareil dans des endroits protégés de la lumière continue du soleil, des intempéries et des environnements humides.
- Avant de monter l'appareil, l'installateur DOIT s'assurer que le mur puisse supporter le poids.
- Tenir compte des espaces nécessaires pour accéder aux dispositifs de sécurité/réglage et pour la réalisation des opérations d'entretien.

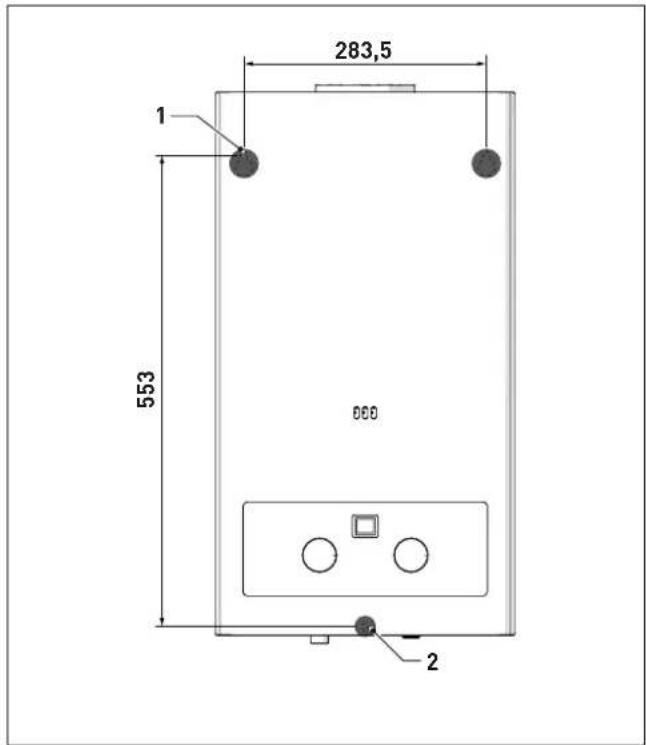

- Percez 3 trous comme indiqué sur la figure et insérez les chevilles à expansion fournies. Dans les trous supérieurs (1), utilisez les deux chevilles les plus grandes; dans le trou inférieur (2), utilisez la cheville la plus petite.
- Montez le chauffe-eau d'abord sur les chevilles supérieures. Après avoir vérifié sa parfaite verticalité, serrez les vis dans la cheville à expansion inférieure.

Raccordez l'appareil au réseau d'eau et installez un robinet d'arrêt d'eau en amont de l'appareil (disponible sur demande).
Entrée de l'eau froide :
- Les tuyaux de distribution d'eau peuvent être en d'autres matériaux que le cuivre, mais il est recommandé d'utiliser des tuyaux en cuivre sur au moins 0,92 m avant et après le chauffe-eau.
- Utilisez un tuyau d'entrée de l'eau d'un diamètre non inférieur à 1/2" afin de permettre un plein débit.
- La pression de l'eau doit être suffisante pour activer le chauffe-eau à l'ouverture du robinet d'eau chaude à l'étage le plus haut.
- Les raccords de 1/2" en cuivre ou laiton fonctionnent de façon optimale s'ils sont reliés à des connecteurs. N'utilisez pas de peinture d'étanchéité pour tuyaux ou de ruban d'étanchéité pour filetage dans ce raccordement.
- Veillez à ce que le tuyau soit exempt de particules de poussière ou de saleté.
Sortie de l'eau chaude :
- Utilisez un tuyau flexible ou rigide pour se connecter au jet de la douche sans robinet. Si un robinet ou un interrupteur est raccordé au jet, le tuyau de sortie doit être fabriqué dans un matériau résistant à la pression et à la chaleur.
Les raccords hydrauliques ont les caractéristiques et les dimensions indiquées ci-dessous.


| Description | MINI OF VA |
| E - Entrée de l'eau sanitaire ∅ 1/2" | |
| U - Sortie de l'eau sanitaire ∅ 1/2" | |
| G - Alimentation au gaz ∅ 1/2" |

Attention
- N'activez pas le dispositif en l'absence de filtre.

Avertissements
- La pression maximale de l'appareil est de 10 bar; en cas de pression supérieure, installez un réducteur de pression.
- Veillez à ce que la pression d'alimentation en eau ne soit pas inférieure à 0,3 bar.
- En cas d'inversion des raccordements d'eau chaude et d'eau froide, le chauffe-eau NE fonctionnera PAS.

D'utiliser les tuyaux de l'installation hydraulique comme prises de terre de l'installation électrique ou téléphonique. Ils ne sont absolument pas adaptés à cet usage. De graves dommages aux tuyaux et à l'appareil pourraient rapidement survenir.

Avertissements
Une fois les travaux d'installation terminés, il faut isoler les parties découvertes du tuyau et des raccords à l'aide d'un tube isolant thermique de taille appropriée.


Avertissements
Le raccordement de l'appareil à l'alimentation en gaz doit être effectué conformément aux normes d'installation en vigueur dans le pays d'utilisation de l'appareil.

Avertissements
En cas de transformation du gaz utilisé, effectuez intégralement la procédure décrite au paragraphe « Changement du gaz utilisable ».
Avant d'effectuer le raccordement, il est nécessaire de s'assurer que :
- le type de gaz et le débit de combustible correspondent à ceux prévus pour l'appareil
- que la pression d'alimentation en combustible est comprise dans les valeurs indiquées sur la plaque signalétique
- les tuyaux soient soigneusement propres
- le tuyau d'alimentation en gaz est de dimension égale ou supérieure à celle du raccord de l'appareil et avec une chute de pression inférieure ou égale à celle prévue entre l'alimentation en gaz et l'appareil.

Attention
- Une fois l'installation terminée, vérifiez que les jonctions effectuées sont étanches, comme le prévoient les Normes d'installation.
- En cas de fuite constatée, fermez l'alimentation en gaz. Après avoir résolu la fuite, serrez les raccords appropriés.

- D'introduire dans l'appareil des substances autres que l'air, le dioxyde de carbone ou l'azote.
- D'utiliser des allumettes ou des flammes pour vérifier l'absence de fuites de gaz.

Avertissements
Sur la ligne du gaz, il est conseillé d'utiliser un filtre adéquat.
Pour une utilisation au GPL, il est recommandé d'insérer un réducteur de pression de 0,6 m³/h.

Avertissements
- Tous les tuyaux doivent être neufs et ne pas avoir été utilisés auparavant pour des usages autres que l'alimentation en gaz.
- Les tuyaux doivent être en bon état et ne pas être bouchés.
- Toute extrémité présentant des bavures doit être alésée au diamètre exact du tuyau.
- Tous les raccords doivent être en fer malléable, en laiton jaune ou en plastique homologué.
7.10 Évacuation des fumées et aspiration de l'air comburant
Les chauffe-eau SIME MINI OF VA doivent être équipés de conduits d'évacuation des fumées et d'aspiration d'air comburant appropriés.
Types d'évacuation autorisés
Aspiration de l'air comburant à l'intérieur et évacuation des fumées à l'extérieur.
Dispositif de contrôle de la bonne évacuation des produits de combustion.

Avertissements
- Le conduit d'évacuation et le raccord du conduit de cheminée doivent être réalisés conformément aux Normes et à la Législation Nationale et Locale en vigueur dans le pays d'utilisation de l'appareil.
- Il est obligatoire d'utiliser des conduits rigides, résistants à la température, à la condensation, aux sollicitations mécaniques et étanches.
- Des conduits d'évacuation non isolés représentent des sources de danger potentielles.
- Les conduits pour l'évacuation des fumées peuvent être réalisés en aluminium ou en acier inoxydable.

Avertissements
En présence d'un ventilateur extracteur, il doit être placé au-dessus du chauffe-eau, tandis que l'orifice de ventilation doit se trouver en dessous de celui-ci.
Conditions pour une installation correcte
Lors de l'installation du tuyau d'évacuation des gaz de combustion, les conditions spécifiées ci-dessous doivent être respectées :
- le corps principal du tuyau d'évacuation des gaz doit être en métal inoxydable
- Placez l’évacuation fixe dans le trou du mur, puis insérez le coude dans la sortie des gaz de combustion du chauffe-eau de manière à ce qu’il ne rencontre aucun obstacle.
- Plus la distance horizontale du tuyau d'évacuation des gaz de combustion est courte, meilleur est le résultat.
- la partie horizontale du tuyau d'évacuation des gaz de combustion doit avoir une pente d'1 % vers l'extérieur; en outre, un trou de ∅10 mm doit être présent au bas de la portion verticale du tuyau à l'extérieur de la pièce, pour le drainage des gouttes d'eau
- la distance entre le tuyau d'évacuation et d'éventuels matériaux combustibles doit être supérieure à 150 mm
- envelopper le tuyau avec un isolant thermique de 20 mm d'épaisseur en cas de traversement d'une couche de matériau combustible ou d'un mur
- La sortie du tuyau d'évacuation des gaz de combustion doit être équipée d'un capot imperméable, qui ne doit jamais être obstrué.
- pour ne pas gêner les interventions d'entretien, n'introduisez pas de béton entre le tuyau d'évacuation des gaz de combustion et le mur
- Fixez solidement le tuyau d'évacuation. Pour le raccordement, vous pouvez utiliser une pellicule autocollante pour empêcher les gaz d'échappement de refluer dans la pièce.
- pour protéger le tuyau d'évacuation de toute obstruction, ce dernier doit être installé comme indiqué sur la figure. Il est très important de respecter les dimensions de 1450 mm ≤ a + b ≤ 1850 mm.

1 Support du tuyau d'évacuation 2 Toit 3 Tuyau horizontal avec pente de 1% vers l'extérieur 4 Bride du tuyau d'évacuation des gaz de combustion 5 Chauffe-eau 6 Hauteur de la fenêtre de contrôle de la flamme 7 Orifice de ventilation 8 Orifice d'évacuation ∅ 10 mm 9 Tuyau d'évacuation des gaz de combustion 10 Bride 11 Terminaison

Avertissements
Le tuyau d'évacuation doit être installé correctement, sinon les gaz de combustion reflueront vers l'intérieur, créant une situation de danger.

D'utiliser des canalisations d'évacuation des fumées partagées ou en commun avec d'autres appareils à combustion.

Une fois le raccordement du tuyau terminé, il faut contrôler et veiller à ce qu'il soit bien étanche.
7.10.1 Dispositif de contrôle de l'évacuation des fumées

De désactiver le fonctionnement ou d'intervenir sur le thermostat de fumées. Toute manipulation pourrait empêcher l'évacuation correcte des fumées.
Si le dispositif de sécurité se déclenche lors de la mise en marche du chauffe-eau, vérifiez la sortie des gaz de combustion en contrôlant l'évacuation à l'aide d'un miroir froid ou de tout appareil de mesure homologué à cet effet.
En cas de panne, n'utilisez que des pièces de rechange d'origine, sinon le dispositif de sécurité risque de ne pas fonctionner correctement.

1 Thermostat de contrôle d'évacuation des fumées 2 Vis de fixation

Avertissements
- Lorsque la protection du blocage de l'évacuation se déclenche, attendez 2 à 3 minutes que le thermostat se réinitialise et assurez-vous que la pièce est bien ventilée avant de remettre le chauffe-eau en marche. Pour rallumer le chauffe-eau, il suffit de rouvrir le robinet d'eau chaude.

Avertissements
- Le remplacement éventuel du thermostat de fumées doit être effectué UNIQUEMENT par du personnel professionnellement qualifié qui doit procéder comme indiqué à la rubrique « Remplacement du dispositif de contrôle de l'évacuation des fumées ».
7.11 Caractéristiques de l'eau
L'eau utilisée dans l'installation doit respecter les exigences du fabricant en termes de pH, de conductibilité, de dureté, d'alcalinité, de concentration en chlorures : des valeurs inappropriées entraînent la déchéance de la garantie. Les valeurs du fluide de l'installation doivent respecter celles énumérées ci-dessous :
- la teneur en sels solubles ne doit pas dépasser 500 mg/l
- la conductibilité ne doit pas dépasser 650 μS/cm
- le pH du fluide, à une température de, doit être compris entre un minimum de 6 et un maximum de 8.
La dureté totale de l'eau ne doit pas dépasser 30 °F. Il est conseillé de traiter l'eau lorsque la dureté totale, la salinité, la conductibilité dépassent les limites prescrites (polyphosphates, adoucisseur, etc.).
7.12 Remplissage et vidage
Avant d'effectuer les opérations décrites ci-après :
- enlevez les batteries
- fermez le robinet d'arrivée de gaz du réseau.
7.12.1 Opérations de remplissage
- ouvrez les robinets d'arrêt de l'installation hydraulique (prévu lors de l'installation)
- ouvrez un ou plusieurs robinets d'eau chaude et froide pour remplir et purger le circuit sanitaire
- Une fois la purge effectuée, refermez les robinets d'eau chaude.
7.12.2 Opérations de VIDAGE
- fermez le robinet d'arrêt de l'installation hydraulique (prévu lors de l'installation)
- ouvrez deux ou plusieurs robinets d'eau chaude et froide pour videz le circuit sanitaire
- ouvrez le robinet d'arrivée de gaz du réseau
- insérez les batteries retirées précédemment.

Attention
Les opérations de mise en service de l'appareil doivent être effectuées exclusivement par le service technique SIEMENS ou par du personnel professionnellement qualifié, qui devra OBLIGATOIREMENT porter des protections adéquates pour la prévention des accidents.
Avant de mettre l'appareil en service, vérifiez que :
- le type de gaz corresponde à celui pour lequel l'appareil a été conçu
- les robinets d'arrêt du gaz et de l'installation hydraulique soient ouverts
- les batteries sont dans leur logement et correctement insérées, sinon consultez le paragraphe « Remplacement des batteries »
- le conduit d'évacuation des produits de combustion soit approprié et ne présente pas d'obstructions
- les prises de ventilation éventuellement nécessaires du local soient ouvertes.
8.2 Première mise en marche
Après avoir effectué les opérations préliminaires, il faut, pour démarrer l'appareil :
- ouvrir le robinet du gaz et vérifier l'étanchéité des raccords, y compris celui de l'appareil, en vérifiant que le compteur n'indique aucun passage de gaz
- Éliminer toute fuite
- mettre l'appareil en fonction en ouvrant un robinet d'eau chaude sanitaire
Contrôle de la température de l'eau :
- tournez le bouton de réglage du débit de gaz pour contrôler la flamme du brûleur, consultez le paragraphe « Réglage du débit de gaz »
- tournez le bouton de réglage du débit d'eau pour contrôler la température de l'eau, consultez le paragraphe « Réglage du débit d'eau » : en diminuant le débit d'eau, vous augmentez la température de celle-ci (agissez lentement, si la flamme s'éteint, rallumez-la en augmentant le débit d'eau) ; en augmentant le débit d'eau, vous diminuez la température de celle-ci
- L'écran affichera la température de l'eau chaude, pour régler la température, consultez le paragraphe « Réglage de la température de l'eau » dans la section MODE D'EMPLOI
- vérifiez le bon fonctionnement de l'appareil et que le débit et la température de l'eau chaude de sortie des robinets correspondent aux paramètres du chauffe-eau
- fermez le robinet d'eau chaude sanitaire ; le chauffe-eau interrompra automatiquement le fonctionnement
- faites différents essais de mise en marche et d'arrêt.

Avertissements
- Avant utilisation, contrôlez la température de l'eau avec votre main pour éviter toute brûlure.

Avertissements
- Les opérations décrites ci-dessous doivent être effectuées SEULEMENT par du personnel professionnellement qualifié avec L'OBLIGATION de porter des protections appropriées pour la prévention des accidents.
- Assurez-vous que les températures des composants ou des conduits de l'installation ne soient pas élevées (danger de brûlures).

Attention
Avant d'effectuer les opérations décrites ci-après :
- enlevez les batteries
- fermez le robinet du gaz
- Faites attention à ne pas toucher les parties éventuellement chaudes à l'intérieur de l'appareil.
9.2.1 Retrait du capot
Pour le démontage du capot, procédez de la façon suivante :
- Enlevez les boutons (1) et dévissez les deux vis (2)
- abaissez légèrement le capot (3), tirez-le vers l'avant et soulevez-le pour le décrocher en haut

- débranchez l'afficheur (4)

Une fois les opérations d'entretien et de nettoyage terminées :
- rebranchez l'afficheur (4)
- remontez le panneau avant (3) de l'appareil en l'accrochant par le haut, puis poussez-le vers l'avant et fixez-le en serrant les vis (2) enlevées précédemment
- remontez les boutons (1).
9.2.2 Nettoyeur de l'échangeur
Pour effectuer le nettoyage, procédez de la façon suivante :
- Retirez le capot, consultez le chapitre « Retrait du capot »
- utilisez de l'air comprimé ou une méthode équivalente pour nettoyer la zone située entre les ailettes et l'échangeur de chaleur ; veillez à ne pas enlever d'autres parties de l'échangeur de chaleur
- Montez le capot et serrez les vis correspondantes.
9.3 Remplacement des batteries
Pour remplacer les batteries, procédez de la façon suivante :
- Tournez le verrou (1) présent sur le couvercle du logement des batteries (2) en position « open »
- ouvrez le couvercle et retirez les batteries déchargées
- insérez les batteries chargées.

Attention
Veillez à ne pas inverser les pôles positif et négatif de la batterie.


Avertissements
Les opérations décrites ci-après doivent être UNIQUEMENT effectuées par du personnel professionnellement qualifié.

Attention
Avant d'effectuer les opérations décrites ci-après :
- enlevez les batteries
- fermez le robinet du gaz
- Faites attention à ne pas toucher les parties éventuellement chaudes à l'intérieur de l'appareil.
Pour effectuer le changement du gaz, procédez de la façon suivante :
- Retirez le capot, consultez le chapitre « Retrait du capot »
- Dévissez les vis (1) entre la vanne eau-gaz (2) et son support, enlevez la pince de fixation (3) de la vanne eau-gaz au tuyau (4)
- Retirez le câble de raccordement de la vanne eau-gaz et de mise à la terre (5)
- dévissez les vis (6) entre la vanne eau-gaz et le collecteur de gaz (7)
- dévissez les vis (8) de fixation du collecteur de gaz aux supports latéraux du brûleur
- enlevez le collecteur de gaz.

- Montez le collecteur de gaz et la vanne eau-gaz présents dans le kit de conversion.

Avertissements
Effectuez les opérations de changement de gaz en veillant à ne pas endommager les joints et à les positionner correctement. Il est conseillé de les remplacer par des joints neufs.

Avertissements
Pour passer aux étapes suivantes, il est nécessaire :
- d'insérer les batteries
- de connecter tous les câbles aux nouveaux composants.
- vérifiez l'étanchéité à l'air de l'appareil afin de garantir l'absence de toute fuite de gaz
- Réglez le débit de gaz et d'eau et vérifiez que la combustion soit normale.
- Montez le capot et serrez les vis correspondantes
- d'insérer les boutons.
Tableau des accessoires
| MINI 11 OF VA | |||
| Description Code | Type de gaz | Spécifications techniques | |
| Collecteur de gaz | 6329558 G20 | - | |
| 6333407 G31 | - | ||
| Vanne eau-gaz | 6333408 G20 | - | |
| 6333409 G31 | - | ||
| Bague d'étanchéité | 6329570 - | ∅18,4 X ø14 X 1,6 | |
| MINI 14 OF VA | |||
| Description Code | Type de gaz | Spécifications techniques | |
| Collecteur de gaz | 6333422 G20 | - | |
| 6333421 G31 | - | ||
| Vanne eau-gaz | 6329578 G20 | - | |
| 6329577 G31 | - | ||
| Bague d'étanchéité | 6329570 - | ∅18,4 X ø14 X 1,6 | |

Avertissements
- Vérifiez que la bague d'étanchéité sur le système de contrôle du gaz est bien fixée.
- Une fois le remplacement des kits de conversion terminé, repositionnez les étiquettes correspondantes sur l'appareil.

Avertissements
- Si le thermostat doit être remplacé, utilisez uniquement des pièces de rechange d'origine du fabricant.
- Les opérations décrites ci-après doivent être UNIQUEMENT effectuées par du personnel professionnellement qualifié.
Pour effectuer le démontage, procédez de la façon suivante :
- dévissez les vis du thermostat et démontez les lignes d'installation
- Montez les lignes d'installation sur le thermostat, puis vissez.
Après l'installation, débranchez le câble du thermostat et vérifiez si le chauffe-eau à gaz s'allume. Rebranchez ensuite le câble du thermostat, ouvrez le robinet et vérifiez si le chauffe-eau fonctionne correctement. Cette procédure est nécessaire pour garantir le bon fonctionnement du chauffe-eau.

Avertissements
Il est recommandé d'effectuer sur l'appareil, au moins une fois par an, les contrôles suivants.
- Contrôle de l'étanchéité des raccordements hydrauliques avec remplacement éventuel des joints et rétablissement de l'étanchéité.
- Contrôle de l'étanchéité du raccordement au gaz avec remplacement éventuel des joints et rétablissement de l'étanchéité.
- Contrôle visuel de l'état général de l'appareil
- Contrôle visuel de la combustion et éventuel démontage et nettoyage du brûleur.
- Éventuel démontage et nettoyage de la chambre de combustion suite à un contrôle visuel de l'état général de l'appareil.
- Éventuel démontage et nettoyage du brûleur et de l'injecteur suite à un contrôle visuel de la combustion.
- Nettoyage de l'échangeur de chaleur primaire.
- Vérification du fonctionnement des systèmes de sécurité de chauffage : sécurité de température limite.
- Vérification du fonctionnement des systèmes de sécurité de la partie gaz : sécurité en cas d'absence de gaz ou de flamme (ionisation).
- Contrôle de l'efficacité de production d'eau chaude sanitaire (vérification du débit et de la température).
- Nettoyage du filtre à l'entrée de l'eau froide

Attention
L'appareil NE doit PAS être mis en marche sans filtre à l'entrée de l'eau froide.
- Contrôle général du fonctionnement de l'appareil
- Élimination de l'oxyde sur l'électrode de détection à l'aide d'une toile émeri.
10 Anomalies et remèdes possibles
10.1 Guide de résolution des problèmes
| Anomalie Cause Remède | ||
| La flamme s'éteint pendant l'utilisation | Robinet de gaz ouvert à moitié Ouvrir complètement le robinet de gaz | |
| Présence d'air dans le collecteur de gaz Continuez à ouvrir le robinet d'eau | ||
| Pression d'alimentation en gaz inadéquate (faible) | Contactez un technicien pour contrôler la pression du régulateur de gaz de l'installation | |
| Pression de l'eau en entrée trop faible | Contacter un technicien pour contrôler la pression de l'eau | |
| Alimentation en air insuffisante | Améliorer le renouvellement d'air et faire entrer plus d'air frais | |
| Absence d'alimentation électrique Remplacer les batteries | ||
| Buses bouchées | Contacter le centre d'Assistance | |
| Échangeur de chaleur bouché | ||
| Dysfonctionnement du dispositif de contrôle de l'eau (débitmètre) | ||
| Protection contre la surchauffe | Définir une température de l'eau plus basse Vérifier que l'échangeur de chaleur n'est pas bouché | |
| Déclenchement ou rupture du thermostat des fumées | ||
| Pression extérieure du vent trop élevée Éteindre le chauffe-eau | ||
| Le chauffe-eau ne s'allume pas après ouverture du robinet d'arrêt de l'installation hydraulique | Robinet de gaz fermé | Ouvrir complètement le robinet de gaz ou remplacer la vanne de gaz |
| Présence d'air dans le collecteur de gaz Continuez à ouvrir le robinet d'eau | ||
| Pression d'alimentation en gaz inadéquate (faible) | Contactez un technicien pour contrôler la pression du régulateur de gaz de l'installation | |
| Robinet d'arrêt de l'installation hydraulique fermé | Ouvrir le robinet d'arrêt de l'installation hydraulique | |
| Formation de glace Utiliser après fonte de la glace | ||
| Pression de l'eau en entrée trop faible | Contacter un technicien pour contrôler la pression de l'eau | |
| Absence d'alimentation électrique Remplacer les batteries | ||
| Détachement de l'électrode d'allumage et/ou de détection | Contacter le centre d'Assistance | |
| Protection contre la surchauffe Définir une température de l'eau plus basse | ||
| Pression extérieure du vent trop élevée Éteindre le chauffe-eau | ||
| Déclenchement ou rupture du thermostat des fumées | Vérifier le conduit de cheminée Contacter le centre d'Assistance | |
| Bruit irrégulier | Pression d'alimentation en gaz inadéquate (élevée) | Contactez un technicien pour contrôler la pression du régulateur de gaz de l'installation |
| Alimentation en air insuffisante | Améliorer le renouvellement d'air et faire entrer plus d'air frais | |
| Buses bouchées | Contacter le centre d'Assistance | |
| Échangeur de chaleur bouché | ||
| Détachement de l'électrode d'allumage et/ou de détection | ||
| Flamme anormale accompagnée d'une odeur inhabituelle | Pression d'alimentation en gaz inadéquate (élevée) | Contactez un technicien pour contrôler la pression du régulateur de gaz de l'installation |
| Alimentation en air insuffisante | Améliorer le renouvellement d'air et faire entrer plus d'air frais | |
| Buses bouchées | Contacter le centre d'Assistance | |
| ÉChangeur de chaleur bouché | ||
| Conduit d'évacuation des fumées bouché Déboucher | ||
| Eau qui ne devient pas chaude lorsque l'on tourne le bouton vers la position de température élevée | Robinet de gaz ouvert à moitié Ouvrir complètement le robinet de gaz | |
| Pression d'alimentation en gaz inadéquate (faible) | Contactez un technicien pour contrôler la pression du régulateur de gaz de l'installation | |
| Mauvais réglage de température de l'eau | Tourner le bouton de réglage du débit d'eau jusqu'à la position appropriée | |
| Dysfonctionnement du dispositif de contrôle de l'eau (débitmètre) | Contacter le centre d'Assistance | |
| Eau trop chaude lorsque l'on tourne le bouton en position de basse température | Mauvais réglage de température de l'eau | Tourner le bouton de réglage du débit d'eau jusqu'à la position appropriée |
| Dysfonctionnement du dispositif de contrôle de l'eau (débitmètre) | Contacter le centre d'Assistance | |
| La flamme s'éteint lorsque l'on tourne le bouton en position de basse température | Pression de l'eau en entrée trop faible | Contacter un technicien pour contrôler la pression de l'eau |
| Pression d'alimentation en gaz inadéquate (faible) | Contactez un technicien pour contrôler la pression du régulateur de gaz de l'installation | |
| La flamme ne s'éteint pas lorsque le robinet d'arrêt de l'installation hydraulique est fermé | Pression d'alimentation en gaz inadéquate (élevée) | Contactez un technicien pour contrôler la pression du régulateur de gaz de l'installation |
| Flamme éleinte et aucune réaction pendant quelques minutes | Pression de l'eau en entrée trop faible | Contacter un technicien pour contrôler la pression de l'eau |
| Échangeur de chaleur bouché Contacter | le centre d'Assistance | |
| Conduit d'évacuation des fumées bouché Déboucher | ||
| Protection contre la surchauffe Définir une température de l'eau plus basse | ||
10.2 Codes d'erreur et remèdes possibles
| N° Description Remède | ||
| EE | Rupture ou dysfonctionnement de la sonde de sortie de l'eau chaude (ECS) | Vérifier les connexions de la sondeRemplacer la sonde |
| Température de l'eau en sortie trop élevée | Définir une température de l'eau plus basse | |
| Vérifier que l'échangeur de chaleur n'est pas bouché | ||
FICHE du produit MINI OF VA (EU 812/2013)
| sime | ||
| Sime MINI OF VA 11 14 | ||
| Profil sanitaire de charge déclaré | M XL | |
| Performance énergétique eau sanitaire (%) | 81,4 81,4 | |
| Classe de performance énergétique eau sanitaire | A | A |
| Consommation annuelle de combustible AFC (GJ) | 6 19 | |
| Consommation annuelle d'énergie électrique AEC (KWh) | 0 | 0 |
| Puissance sonore dB(A) | 60 63 | |
| Le manuel d'instruction du chauffe-eau contient des précautions spécifiques à adopter au moment du montage, de l'installation ou de l'entretien de l'appareilConforme à l'Annexe 4 (point II) du Règlement Délégué (UE) n° 811/2013 intégrant le Règlement européen UE 2017/1369 | ||
Données ERP (EU 814/2013)
| sime | ||
| Sime MINI OF VA 11 14 | ||
| Profil sanitaire de charge déclaré | M XL | |
| Consommation journalière de gaz (corrigée) (KWh) | 7,581 24,731 | |
| Consommation journalière d'électricité (corrigée) (KWh) | 0,0 0,0 | |
| NOx (mg/kWh) | 19 16 | |
| Puissance sonore dB(A) | 60 63 | |
| Le manuel d'instruction du chauffe-eau contient des précautions spécifiques à adopter au moment du montage, de l'installation ou de l'entretien de l'appareilConforme à l'Annexe 4 (point II) du Règlement Délégué (UE) n° 811/2013 intégrant le Règlement européen UE 2017/1369 | ||
Fonderie Sime S. p. A - Via Garbo, 27 - 37045 Legnago (Vr)
Tel. +39 0442 631111 - Fax +39 0442 631292 - www.sime.it
