Caractéristiques Techniques	Compatible avec les unités centrales StarTech.com, conception robuste pour un montage sécurisé.
Utilisation	Permet de fixer et d'organiser les unités centrales dans divers environnements, idéal pour les bureaux et les espaces de travail.
Maintenance et Réparation	Facilité d'accès pour l'entretien, vérifiez régulièrement les fixations pour assurer la stabilité.
Sécurité	Conception sécurisée pour éviter les chutes, respecter les instructions de montage fournies.
Informations Générales	Vérifiez la compatibilité avec votre unité centrale avant l'achat, garantie limitée disponible.

FOIRE AUX QUESTIONS - ACCSMNT StarTech.com

Comment installer l'unité centrale StarTech.com ACCSMNT ?

Pour installer l'unité centrale StarTech.com ACCSMNT, commencez par dévisser les vis de montage à l'arrière. Insérez ensuite l'unité dans le support prévu à cet effet et resserrez les vis pour sécuriser l'installation.

Quels types de câbles sont compatibles avec l'unité centrale StarTech.com ACCSMNT ?

L'unité centrale StarTech.com ACCSMNT est compatible avec les câbles d'alimentation standard et les câbles de données USB. Assurez-vous que les câbles utilisés respectent les normes de sécurité.

Comment résoudre un problème d'alimentation avec l'unité centrale ?

Si l'unité centrale ne s'allume pas, vérifiez d'abord que le câble d'alimentation est correctement branché à la prise murale et à l'unité. Testez ensuite avec une autre prise pour écarter un problème de source d'alimentation.

L'unité centrale fait-elle du bruit ? Que faire ?

Si l'unité centrale émet un bruit inhabituel, vérifiez que tous les composants internes sont correctement installés et que rien ne bloque les ventilateurs. Si le bruit persiste, contactez le service clientèle pour une assistance technique.

Puis-je utiliser l'unité centrale avec un système de montage mural ?

Oui, l'unité centrale StarTech.com ACCSMNT est conçue pour être montée sur un mur. Assurez-vous d'utiliser des fixations appropriées pour le type de mur et de respecter les instructions de montage fournies.

Comment nettoyer l'unité centrale ?

Pour nettoyer l'unité centrale, débranchez-la d'abord. Utilisez un chiffon doux et légèrement humide pour essuyer l'extérieur. Évitez les produits chimiques agressifs et assurez-vous de ne pas laisser d'humidité pénétrer à l'intérieur.

Y a-t-il une garantie pour l'unité centrale StarTech.com ACCSMNT ?

Oui, l'unité centrale StarTech.com ACCSMNT est généralement livrée avec une garantie limitée. Veuillez consulter les documents fournis avec le produit pour les détails spécifiques concernant la durée et les conditions de la garantie.

MODE D'EMPLOI ACCSMNT StarTech.com

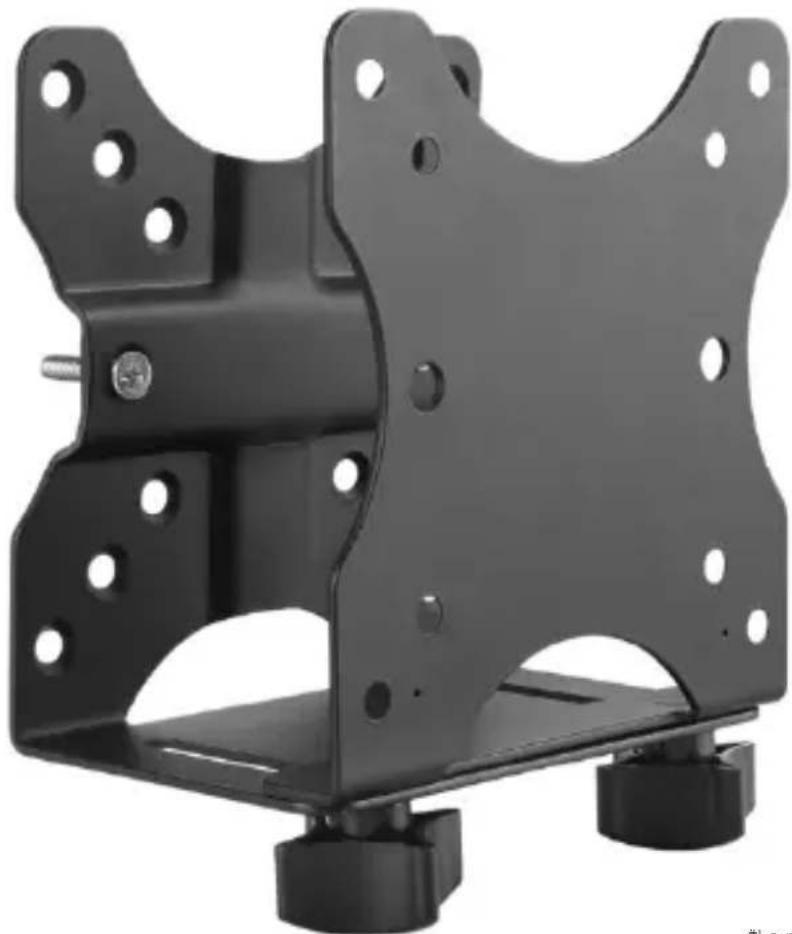

Support de montage VESA pour clients légers

ACCSMNT

Le produit réel peut différer des photos

Guide de l'utilisateur - fr.startech.com

Pour obtenir les dernières informations, les spécifications techniques et l'assistance pour ce produit, veuillez consulter le site www.Startech.com/ACCSMNT.

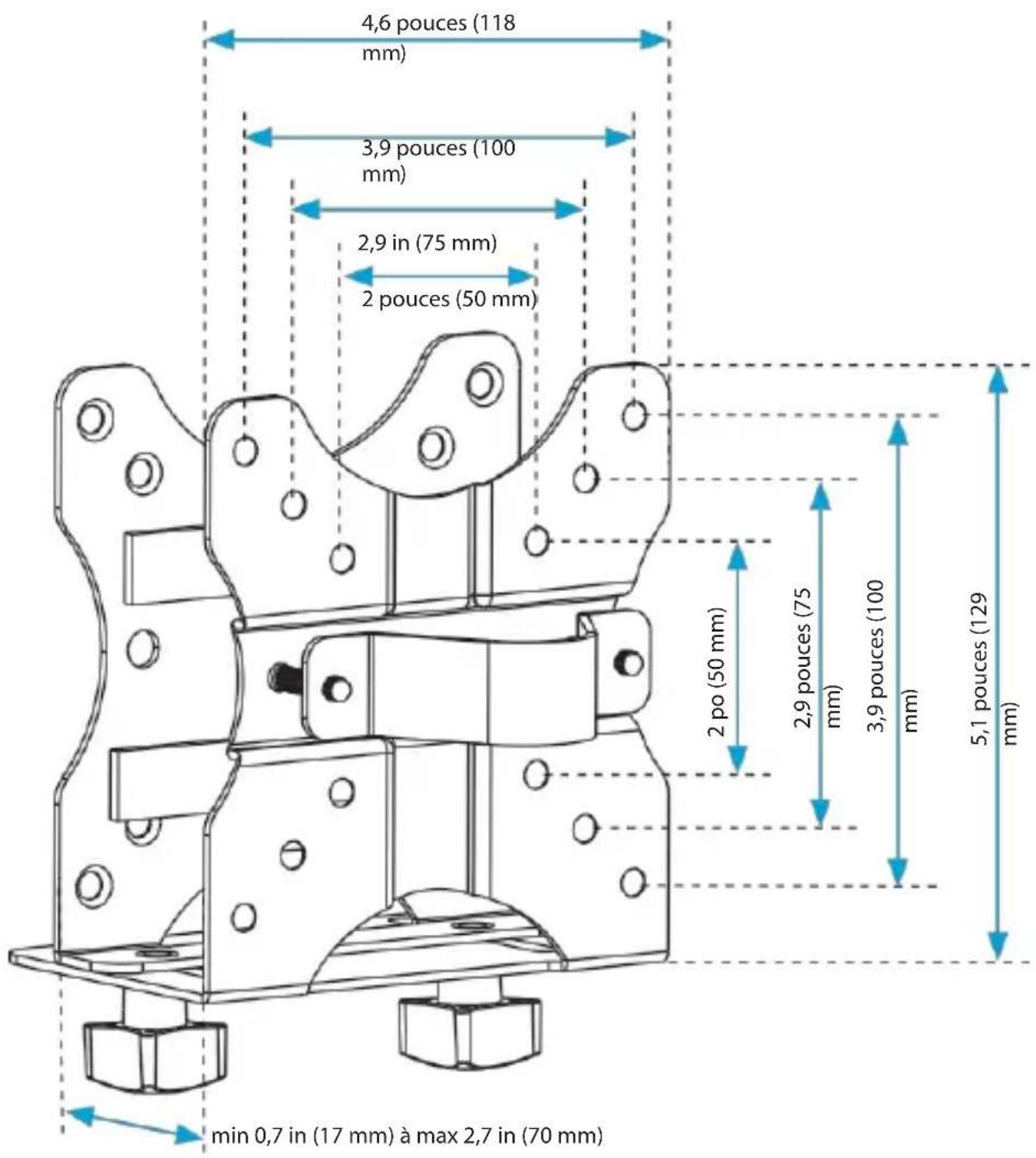

Produit dimensions

4,6 pouces (118 mm) 3,9 pouces (100 mm) 2,9 in (75 mm) 2 pouces (50 mm) 2 po (50 mm) 2,9 pouces (75 mm) 3,9 pouces (100 mm) 5,1 pouces (129 mm) min 0,7 in (17 mm) à max 2,7 in (70 mm)

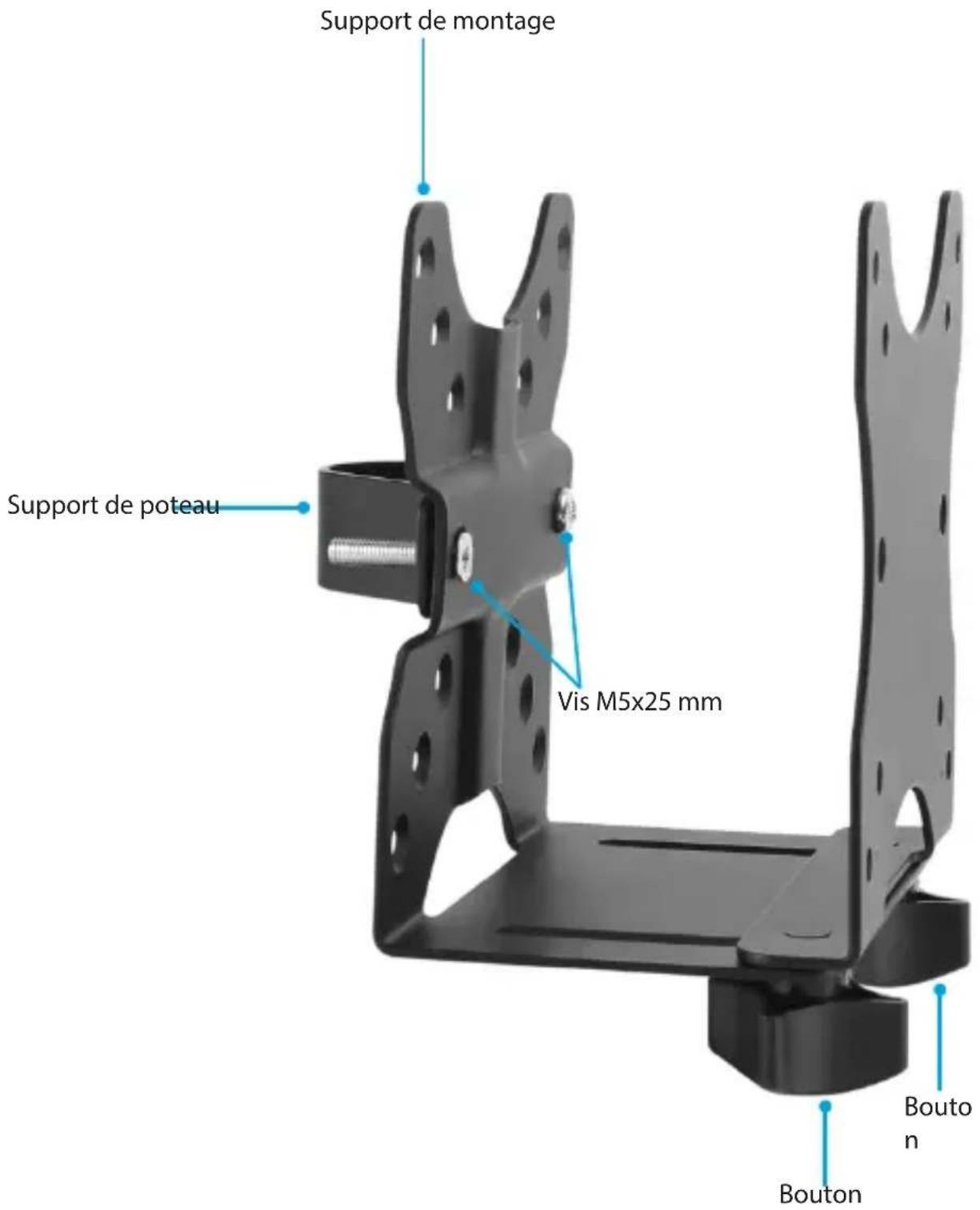

Diagramme du produit

Illustration de l'installation de montage sur poteau

Support de montage Support de poteau Vis M5x25 mm Bouton Bouton

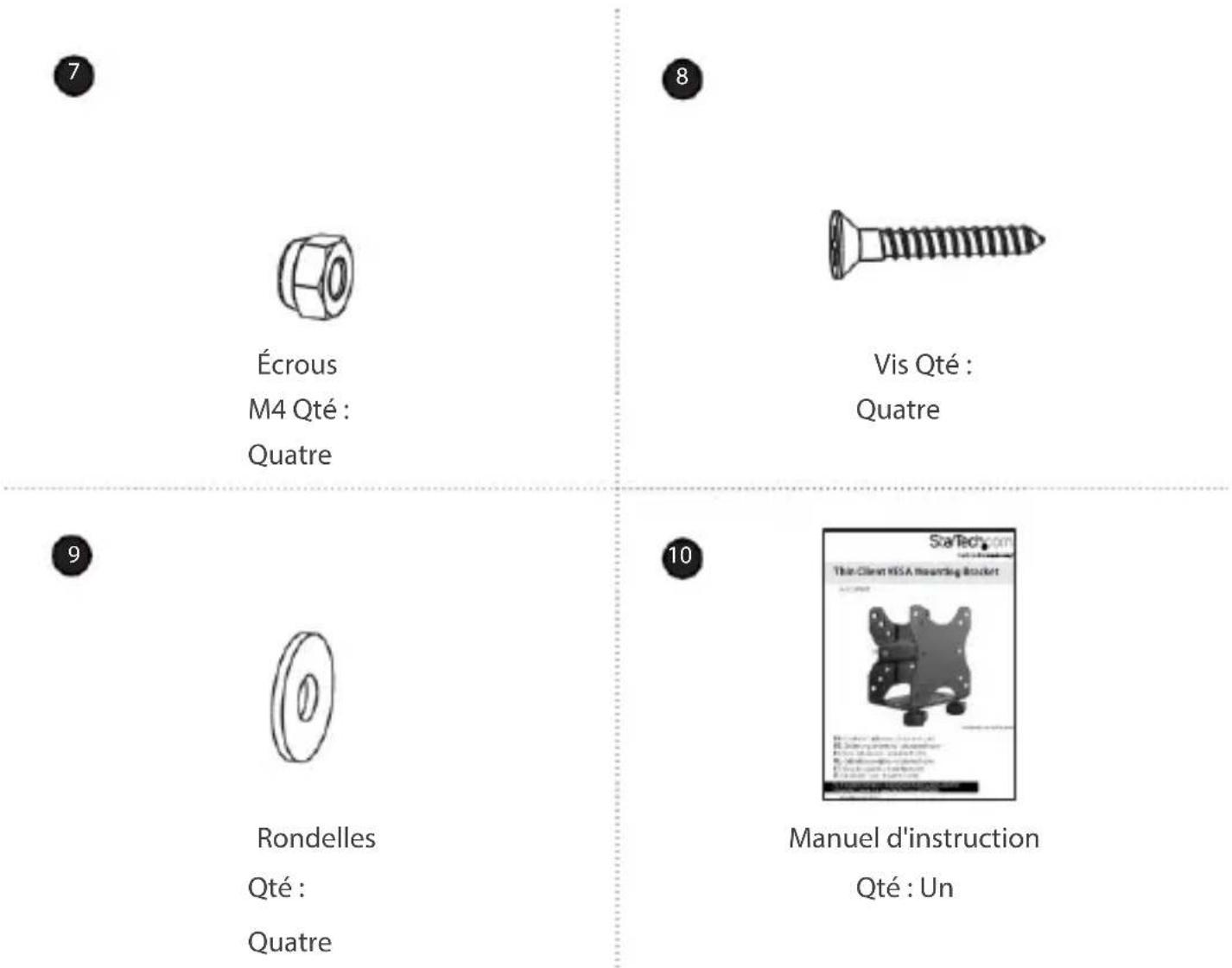

Paquet contenu

Support de montage Qté : Un

Courroie réglable Qté : Un

Fixation sur poteau Qté : Un

Coussinet s Qté : Six

5 Vis M5x25 mm Qté : Deux

6 Vis M4x12 mm Qté : Huit

7 Écrous M4 Qté : Quatre 8 Vis Qté : Quatre 9 Rondelles Qté : Quatre 10 Manuel d'instruction Qté : Un

L'ACCSMNT est compatible avec les configurations de montage de moniteur VESA 75x75 et 100x100.

Vous pouvez monter l'ACCSMNT sur un poteau, sur un support de moniteur VESA ou sous un bureau ou une table. Sélectionnez l'option de montage qui convient le mieux à votre configuration et suivez les instructions correspondantes pour assembler et monter l'ACCSMNT.

L'ACCSMNT peut être monté sur un poteau d'environ 30 mm de diamètre.

Exigences

• Tournevis de type Phillips

Les exigences sont susceptibles d’être modifiées. Pour connaître les exigences les plus récentes, veuillez consulter le site www.StarTech.com/ACCSMNT.

Attention ! Ne dépassez pas la capacité de charge de ce produit. La surcharge de ce produit peut entraîner des blessures ou des dommages matériels. Ce produit peut supporter le poids suivant : 5 kg (11 lb).

Attention ! Assurez-vous que la surface sur laquelle vous fixez ce produit peut supporter en toute sécurité le poids combiné de l'équipement et de l'ensemble du matériel et des composants.

1. Tournez les boutons du support de montage dans le sens des aiguilles d'une montre et retirez-les du support de montage. (figure 1)

figure 1

Support de montage Bouto n ClosTech.com

1. Séparez les deux moitiés du support de montage. (figure 2)

figure 2

1. Placez le support de fixation à l'arrière d'un poteau.
2. Placez la moitié du support de montage avec la plate-forme étendue à l'avant du poteau, et alignez les trous du support de poteau avec les deux trous de la partie surélevée du support de montage.
3. Utilisez un tournevis pour insérer les deux vis M5x25 mm à travers le support de montage et dans le support de poteau, puis serrez les vis. (figure 3)

figure 3

Support de montage Vis M5x25 mm Support de poteau Pote au StarTech.com

1. Retirez la pellicule adhésive de l'un des tampons et collez-le sur la plate-forme surélevée de la moitié du support de montage avec la plate-forme étendue. Si nécessaire, fixez d'autres tampons au même endroit pour tenir compte de la taille ou de la forme de l'équipement que vous montez. (figure 4)

figure 4

Support de montage Plaq ue

1. Collez deux des tampons sur l'autre moitié du support de montage. Si nécessaire, fixez des tampons supplémentaires pour tenir compte de la taille ou de la forme de l'équipement que vous montez. (figure 5)

figure 5

Tampon Support de montage Trou d'assemblage

1. Insérer le support de montage dans les fentes de l'autre moitié du support de montage. (figure 6)

figure 6

Support de montage

1. Enfilez les boutons sur les boulons situés au bas du support de montage. Ne serrez pas les boutons à ce stade de l'assemblage. (figure 7)

figure 7

Support de montage Bouton

1. Faites glisser avec précaution votre équipement sur le support de montage. (figure 8)

figure 8

Équipement Support de montage

1. Faites glisser le support de montage jusqu'à ce qu'il soit bien positionné contre l'équipement.
2. Serrez les boutons situés au bas du support de montage.
3. Placez la sangle réglable autour du support de montage et ajustez-la de manière à ce qu'elle soit bien serrée autour de l'équipement. (figure 9)

figure 9

Asangle réglable Équipement Support de montage

Exigences

• Tournevis de type Phillips

Remarque : Le matériel de montage fourni peut ne pas convenir à la surface de montage que vous utilisez. Si c'est le cas, vous devrez utiliser un autre matériel de montage que celui fourni.

Les exigences sont susceptibles d'être modifiées. Pour connaître les exigences les plus récentes, veuillez consulter le site www.StarTech.com/ACCSMNT.

Attention ! Ne dépassez pas la capacité de charge de ce produit. Une surcharge de l'appareil peut entraîner des blessures ou des dommages matériels. Ce produit peut supporter le poids suivant : 5 kg (11 lb).

Attention ! Assurez-vous que la surface sur laquelle vous fixez ce produit peut supporter en toute sécurité le poids combiné de l'équipement et de l'ensemble du matériel et des composants.

1. Tournez les boutons du support de montage dans le sens des aiguilles d'une montre et retirez-les du support de montage. (figure 10)

figure 10

2. Séparez les deux moitiés du support de montage. (figure 11)

figure 11

1. Retirez la pellicule adhésive de l'un des tampons et collez le tampon sur la plate-forme surélevée de la moitié du support de montage avec la plate-forme étendue. Si nécessaire, fixez d'autres tampons au même endroit pour tenir compte de la taille ou de la forme de l'équipement que vous montez. (figure 12)

figure 12

Support de montage Plaq ue

1. Collez deux des tampons sur l'autre moitié du support de montage. Si nécessaire, fixez des tampons supplémentaires pour tenir compte de la taille ou de la forme de l'équipement que vous montez. (figure 13)

figure 13

3 Tampon Support de montage Trou d'assemblage

1. Utilisez les quatre trous de montage dans la moitié du support de montage avec la plate-forme étendue comme modèle et marquez l'endroit sous le bureau ou la table où vous avez l'intention de monter l'ACCSMNT. (figure 14)

figure 14

Figure 14 Bureau ou table Support de montage

1. Placez la sangle réglable derrière la moitié du support de montage avec la plate-forme étendue et alignez les trous sur le support de montage avec les marques que vous avez faites à l'étape précédente.
2. Utilisez un tournevis pour insérer les vis à travers le support de montage et dans le bureau ou la table, puis serrez les vis. (figure 15)

figure 15

Sangle réglable Vis

1. Insérez le support de montage dans les fentes de l'autre moitié du support de montage. (figure 16)

figure 16

Support de montage

1. Enfilez les boutons sur les boulons situés au bas du support de montage. Ne serrez pas les boutons à ce stade de l'assemblage. (figure 17)

figure 17

Bouto n Support de montage

1. Faites glisser avec précaution votre équipement sur le support de montage. (figure 18)

figure 18

Courroie réglable Équipement

1. Faites glisser le support de montage jusqu'à ce qu'il soit bien positionné contre l'équipement.
2. Serrez les boutons du support de montage.
3. Ajustez la sangle réglable de manière à ce qu'elle soit bien ajustée autour de l'équipement monté. (figure 19)

figure 19

Exigences

• Tournevis cruciforme - Clé à molette

Les exigences sont susceptibles d'être modifiées. Pour connaître les exigences les plus récentes, veuillez consulter le site www.StarTech.com/ACCSMNT.

L'ACCSMNT est compatible avec les configurations de montage de moniteur VESA 75x75 et 100x100.

Assembler l'accsmnt

Attention ! Ne dépassez pas la capacité de poids de ce produit. La surcharge de ce produit peut entraîner des blessures ou des dommages matériels. Ce produit peut supporter le poids suivant : 5 kg (11 lb).

Attention ! Assurez-vous que la surface de montage sur laquelle vous fixez ce produit peut supporter en toute sécurité le poids combiné de l'équipement et de l'ensemble du matériel et des composants.

1. Tournez les boutons du support de montage dans le sens des aiguilles d'une montre et retirez-les du support de montage. (figure 20)

figure 20

Support de montage Bouto n

2. Séparer les deux moitiés du support de montage. (figure 21)

figure 21

1. Retirez la pellicule adhésive de l'un des tampons et collez le tampon sur la plate-forme surélevée de la moitié du support de montage avec la plate-forme étendue. Si nécessaire, fixez d'autres tampons au même endroit pour tenir compte de la taille ou de la forme de l'équipement que vous montez. (figure 22)

figure 22

Support de montage Plaq ue

1. Placez la sangle réglable dans la zone évidée de la moitié du support de montage avec la plate-forme étendue, et alignez les trous de montage du support de montage avec les trous de montage à l'arrière de votre moniteur.
2. Insérez les vis M4x12 mm dans le support de montage et dans le moniteur.
3. Insérez les boulons du support de montage dans les fentes de l'ensemble support de montage et moniteur.
4. Enfilez les boulons sur les boulons situés au bas du support de montage. Ne serrez pas les boulons à ce stade de l'assemblage. (figure 25)

figure 25

Support de montage Bouto n

Remarque : le support du moniteur est représenté sans le moniteur à des fins d'illustration uniquement.

1. Faites glisser avec précaution votre équipement sur le support de montage. (figure 26)

figure 26

Équipement Support de montage

1. Réglez les boutons du support de montage.
2. Placez la sangle réglable autour de l'équipement et du support de montage, et ajustez la sangle de manière à ce qu'elle soit bien ajustée autour de l'équipement monté. (figure 27)

figure 27

Sangle réglable
