Caractéristiques techniques	Thermomètre infrarouge sans contact, plage de mesure de -50°C à 600°C, précision de ±1.5°C, résolution de 0.1°C.
Utilisation	Idéal pour mesurer la température de surfaces, d'aliments, et d'objets chauds ou froids.
Maintenance et réparation	Nettoyer l'objectif avec un chiffon doux, éviter les chocs, vérifier régulièrement la batterie.
Sécurité	Ne pas diriger le faisceau infrarouge vers les yeux, utiliser dans un environnement approprié pour éviter les fausses lectures.
Informations générales	Appareil léger et portable, écran LCD rétroéclairé, fonction d'arrêt automatique, alimenté par piles.

FOIRE AUX QUESTIONS - UT309E Uni-T

Comment allumer le thermomètre Uni-T UT309E ?

Pour allumer le thermomètre, appuyez sur le bouton 'ON/OFF' situé sur le panneau de contrôle.

Comment changer les unités de mesure sur le Uni-T UT309E ?

Pour changer les unités, maintenez le bouton 'MODE' enfoncé pendant quelques secondes jusqu'à ce que l'unité de mesure change entre Celsius et Fahrenheit.

Que faire si l'écran affiche 'Lo' ?

L'affichage 'Lo' signifie que la température mesurée est inférieure à la plage de mesure du thermomètre. Vérifiez la sonde et assurez-vous qu'elle n'est pas endommagée.

Comment calibrer le thermomètre Uni-T UT309E ?

Pour calibrer le thermomètre, plongez la sonde dans de l'eau glacée et attendez que la lecture se stabilise. Ajustez la valeur affichée si nécessaire en utilisant le menu de calibration.

Pourquoi le thermomètre ne mesure-t-il pas la température correctement ?

Assurez-vous que la sonde est propre et bien positionnée. Vérifiez également la pile pour vous assurer qu'elle est suffisamment chargée.

Comment remplacer la pile du Uni-T UT309E ?

Pour remplacer la pile, retirez le couvercle du compartiment à piles situé à l'arrière de l'appareil et remplacez la pile par une nouvelle CR2032.

Le thermomètre s'éteint-il automatiquement ?

Oui, le Uni-T UT309E dispose d'une fonction d'arrêt automatique qui éteint l'appareil après 15 minutes d'inactivité pour économiser la batterie.

Où puis-je trouver le manuel d'utilisation du Uni-T UT309E ?

Le manuel d'utilisation peut être téléchargé sur le site Web officiel de Uni-T dans la section 'Support' ou 'Téléchargements'.

Le thermomètre est-il étanche ?

Non, le Uni-T UT309E n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides.

Comment nettoyer la sonde du thermomètre ?

Pour nettoyer la sonde, utilisez un chiffon doux et un désinfectant non abrasif. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la sonde.

MODE D'EMPLOI UT309E Uni-T

Généralités

Le thermomètre infrarouge sans contact professionnel (dénommé par la suite thermomètre) UT309A et UT309C détermine rapidement avec précision la température de la surface saisie en mesurant l'énergie infrarouge émise par la surface.

Consignes de sécurité

Avertissement :

Pour éviter des dommages oculaires ou des blessures, avant d'utiliser le produit, veuillez suivre les consignes de sécurité suivantes:

• Ne dirigez pas le rayon laser sur des personnes ou des animaux ou sur des surfaces réfléchissantes.
• Ne regardez pas directement ou par un instrument optique (télescope, microscope, etc.) dans le rayon laser, afin d'éviter des blessures aux yeux.
• Lors de l'utilisation du produit, si sur l'écran LCD le symbole batterie clignote, remplacez la pile immédiatement pour éviter des mesures inexactes.
• Avant d'utiliser le produit, veuillez vérifier le produit. Si le produit présente des dommages, des fissures superficielles ou des pièces manquantes, etc., n'utilisez pas le thermomètre.
• Faites référence à la liste d'émissivité suivante pour obtenir la température réelle; objets réfléchissants se traduiront par des mesures inférieures à la température réelle, ainsi notez le danger de brûlures quand mesurer.
• N'utilisez pas l'instrument dans des températures élevées, l'humidité élevée, l'environnement inflammable ou explosif.
• Avant d'utiliser le produit, le mettez en l'environnement de test pendant plus de 30 minutes pour la mesure exacte
• Ne pas le mettre sur l'objet chaud du côté longuement

Specifications

Fonction	UT309A	UT309C
Plage de mesure	-35°C ~ 450°C (-31°F ~ 842°F)	-35°C ~ 650°C (-31°F ~ 1202°F)
Exactitude de mesure	≥0°C:±1,8°C ou ±1,8% de la lecture, prenez la supérieure<0°C:± (1,8°C+0.1°C /°C)
La température ambiente de calibrage est de 21°C à 25°C (70°F~77°F)	≥32°F: ±3, 6°Fou ±1,8% de la lecture, prenez la supérieure.<32°F: ± (3, 6°F+0.1°F/°F)
Coefficient de température	0.1°C/°C (0. TF/°F) ou ±0,1% de la lecture, prenez la supérieure.
Résolution optique	10:1 (Calculé lorsqu'lénergie est de90%)	12:1 (Calculé lorsqu'lénergie est de90%)
Emissivité	0,95	0,1~1,0 régliable
Temps de réponse	250ms (95% de la lecture)
Réponse spectrale	8um ~14um
Résolution d'affichage	0.1°C (0.1F)
Répétabilité	±1.0°C (1.8°F) ou ±0,8% de la lecture, prenez la supérieure.
Nombre de laser	Laser unique	Laser double
Type de laser	CLASS II
Longueur d'onde de laser	630nm~670nm
Puisance de laser	<1mW
Type de batterie	9V Batterie (6F22)
Autonomie de la batterie	≥12H (fonctionnement continu lorsqu'le rétroéclairage de laser est activé)	≥10H (fonctionnement continu lorsqu'le rétroéclairage de laser est activé)
Dimensions	189mm*118mm*55mm
Poids	292g
Température de fonctionnement	0°C~50oC (32oF~104°F)
Température de stockage	-20°C~60°C (-4°F~140°F)
Humidité de l'air en fonctionnement	<Rh 90% (Sans condensation)
Altitude de fonctionnement	2000m
Altitude de stockage	12000m
Classe de protection	Déclaration de conformité d'IEC60529 et d'IP65
Test de chute	3m

Déclaration de conformité

Identification CE: EN61326:2013 EN61326-2-2:2013

Normes de sécurité de laser : EN60825-1: 1994+A2: 2001+A1: 2002

Caractéristiques

Robuste: Passé le test de chute de 3m.

Étanche à la poussière et à l'eau: Passé le test d'étanchéité à la poussière et à l'eau du niveau de IP65.

Conception ergonomique: Utilisation confortable et naturelle, simple et rapide.

MAX/AVG/DIF/MIN: Il peut rapidement afficher le maximum, le minimum, la moyenne et la différence du maximum et du minimum du processus de mesure.

Grand écran rétroéclairé: Grand écran, police épaisse, rétro-éclairage blanc uniforme, rendent l'affichage plus clair et brillant.

Fonction d'alarme : La fonction d'alarme de limite de basse température adopte l'affichage clignotant de caractère et LED, vous permettant de connaître rapidement la valeur mesurée qui dépasse la limite.

Pointeur laser de longueur d'ondes double : UT309C adopte le pointeur laser de longueur d'ondes double, vous aidant à déterminer rapidement avec précision la zone de mesure.

Description fonctionnelle

	Déclenché du verrouillage de mesure de temperature
	Activation de laser
HILO	L'alarme de valeurs haute et basse de limite
	Batterie faible
SCAN	Déclenché de mesure de temperature
HOLD	Le maintain de valeur de test
°F°C	L'unité
BBBB	La valeur de test d'attchage principal
MAX MIN AVG DIF	La catégorie
ε=0.88	L'émissibilité
BBBB	La valeur de test d'attchageauxiliaire

Opération

Allumer et éteindre le manomètre

1. Tirez doucement sur le déclencheur, le thermomètre s'allume, l'écran LCD est activé, le rétro-éclairage blanc s'allume.
2. Le thermomètre s'éteint automatiquement s'il n'a pas été utilisé pendant 8 secondes.

Mesure manuel

1. Ciblez l'objet saisie et puis tirez sur le déclencheur, lorsque l'icone SCAN sur l'écran du thermomètre clignote, cela indique que le thermomètre est en train de mesurer la température de l'objet cible.
2. Relâchez le déclencheur, l'icone SCAN sur l'écran du thermomètre disparait, l'icone HOLD est affichée, le thermomètre arrête de mesurer la température et maintient la dernière valeur de température mesurée.

Mesure de verrouillage de température

1. Lorsque la fonction de mesure de verrouillage est activée, tirez doucement sur le déclencheur, la fonction de mesure de verrouillage est déclenchée (sans besoin de tirer de longue durée sur le déclencheur), l'icone sur l'écran du thermomètre est affichée. L'icone SCAN clignote, le thermomètre maintainant la mesure en continu, dans le rétro-éclairage est désactivé automatiquement.

Tirez encore une fois le déclencheur, l'icone sur l'écran du thermomètre

sé disparaît, l'icone SCAN sé disparaît, le thermomètre arrêté de mesurer la température et maintainant la dernière valeur de température mesurée.

Remarque: Vous devez vous assurer que la cible est suffisamment plus grande que la tache lumineuse, sinon cela aura une incidence sur la précision de mesure, veuillez vous référer à la valeur D : S.

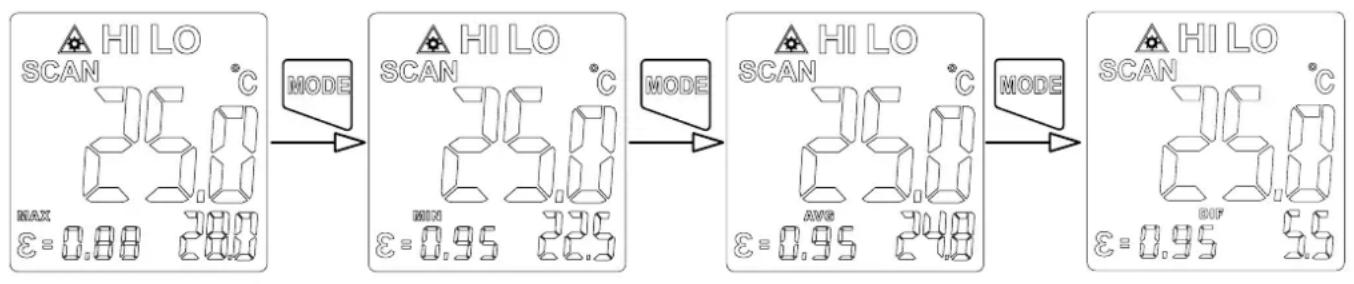

Lecture de valeur max/min/avg/dif

Appuyez brièvement sur la touche MODE peut successivement commuter le pointeur entre les modes MAX/MIN/AVG/DIF, la valeur de température du mode correspondant sera affichée sur l'affichage secondaire de la valeur de mesure (comme dans la figure suivante).

Paramétrage d'alarme de limite HAUTE

Paramétrage d'alarme de limite HAUTE

Appuyez brièvement sur la touche SET pour entrer dans l'interface du paramétrage d'alarme de limite HAUTE (comme dans la figure suivante). Dans ce cas, les touches de fonction peuvent être exploitées de haut en bas pour régler la valeur. Appuyez brièvement sur la touche Haut ou Bas chaque fois que la valeur est incrémentée ou décrémentée de 1. Appuyez de longue durée sur la touche Haut ou Bas, chaque seconde est incrémentée ou décrémentée de 10. Si aucune opération pendant 5 secondes, le thermomètre quittera le paramétrage d'alarme de limite HAUTE.

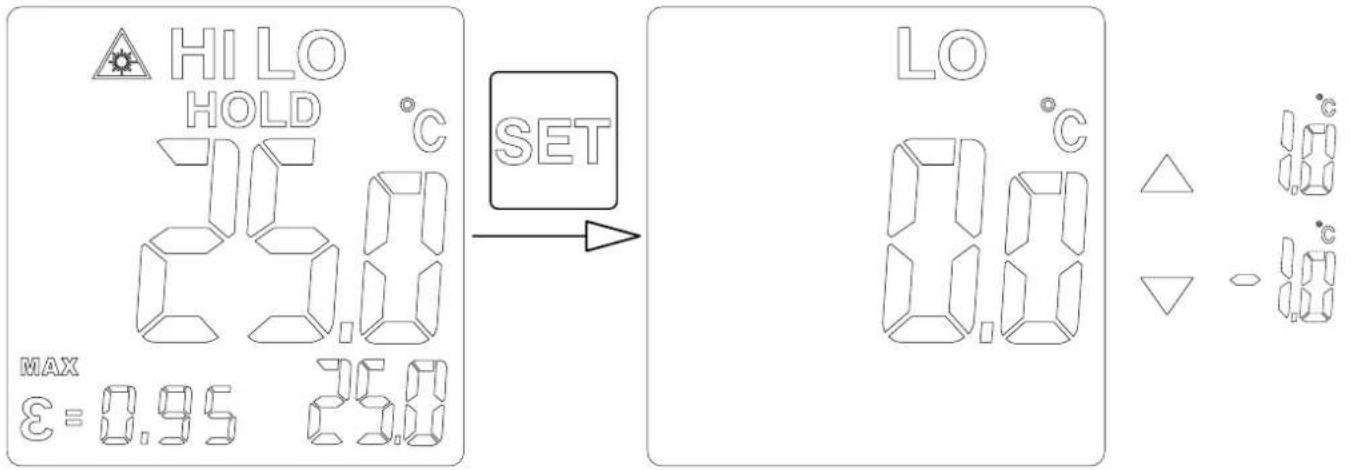

Paramétrage d'alarme de limite BASSE

Appuyez brièvement sur la touche SET pour entrer dans l'interface du paramétrage d'alarme de limite BASSE (comme dans la figure suivante), veuillez suivre les étapes du paramétrage d'alarme de limite HAUTE;

Paramétrage de l'émissibilité

L'émissivité de UT309Gpeut être régée entre 0, 01Et1,0, et1,0, appuyez brièvement sur la touche SET pour entraîr dans l'interface du paramétrage de l'émissivité ( comme la figure suivante), dans ce cas, les touches de fonction peuvent être exploitées de haut en bas pour régler la valeur, appuyez brièvement sur la touche Haut ou Bas chaque fois que la valeur est incrémentede par 0,01 ou déprémentede 0,01, appuyez de longue durée sur la touche Haut ou Bas, chaque seconde est incrémentede par 0,1ou déprémentede 0,1. Si aucune opération pendant 5 secondes le thermomètre quittera le paramétrage de l'émissivité.

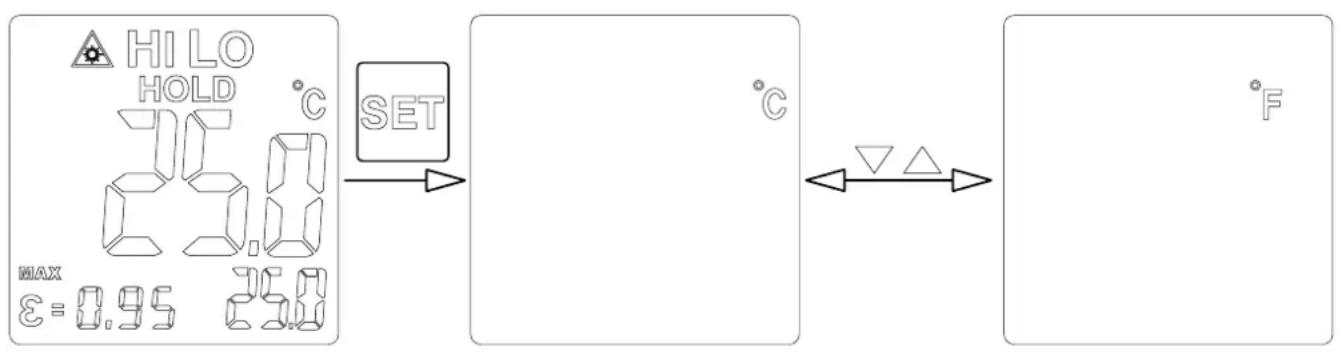

Paramétrage de l'unité

Appuyez brièvement sur la touche SET pour entrer dans l'interface du paramétrage de l'unité (comme la figure suivante), dans ce cas, les touches de fonction peuvent être exploitées de haut en bas pour régler la commutation de °C et °F. Si aucune opération pendant 5 secondes, le thermomètre quittera le paramétrage de l'unité.

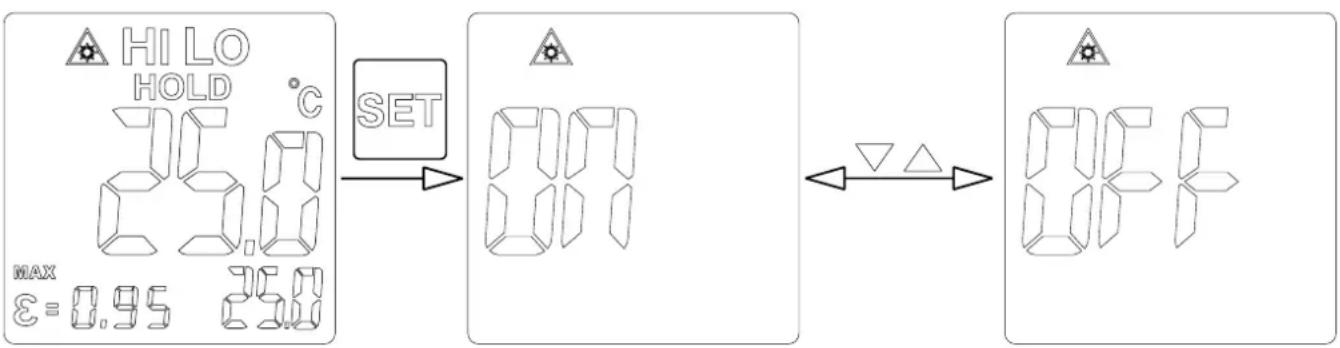

Activer ou désactiver le laser

Appuyez brièvement sur la touche SET pour entrer dans l'interface du paramétrage de l'unité (comme la figure suivante), dans ce cas, les touches de fonction peuvent être exploitées de haut en bas pour activer ou désactiver le laser. Si aucune opération pendant 5 secondes, le thermomètre quittera le paramétrage d'activation ou désactivation du laser.

Activer ou désactiver la mesure de verrouillage

Appuyez brièvement sur la touche SET pour entrer dans l'interface du paramétrage d'activation ou désactivation de la mesure de verrouillage (comme la figure suivante), dans ce cas, les touches de fonction peuvent être exploitées de haut en bas pour activer ou désactiver la mesure de verrouillage. Si aucune opération pendant 5 secondes, le thermomètre quittera le paramétrage d'activation ou désactivation de la mesure de verrouillage.

Activer ou désactiver la fonction d'alarme de limite haute et basse

Appuyez brièvement sur la touche de fonction HI/LO pour activer ou désactiver la fonction d'alarme de limite haute ou BASSE par ordre suivant : l'alarme de limite HILO sont activées en même temps - la fonction d'alarme de limite LO est désactivée - la fonction d'alarme de limite HI est désactivée - la fonction d'alarme de limite HILO sont désactivées en même temps - la fonction d'alarme de limite HILO sont activées en même temps, il cycle par cette ordre. (Comme la figure suivante)

Lorsque la fonction d'alarme de limite correspondante est activée, si la valeur de température mesurée dépasse la limite, l'alarme s'avertit. Si la température mesurée est supérieure à la limite HAUTE, LED rouge et l'icone sur l'écran HI clignoteront pour alerter; si la température mesurée est inférieure à la valeur limite paramétrée BASSE, LED bleu et l'icone sur l'écran LO clignoteront pour alerter.

Trouver le point chaud ou le point froid

Pour des points chauds ou des points froids, dirigez le thermomètre vers la zone cible, il se déplace lentement vers le haut et vers le bas pour balayer toute la zone jusqu'à ce que vous localisiez les points chauds et les points froids.

D : S (coefficient de distance)

Pour veiller à ce que la cible est plus grande que la taille de la tâche, plus petite la cible, la distance de test doit être plus proche. Il est recommandé que la distance de mesure soit inférieure à 75% de la valeur théorique.

UT309CUT309A

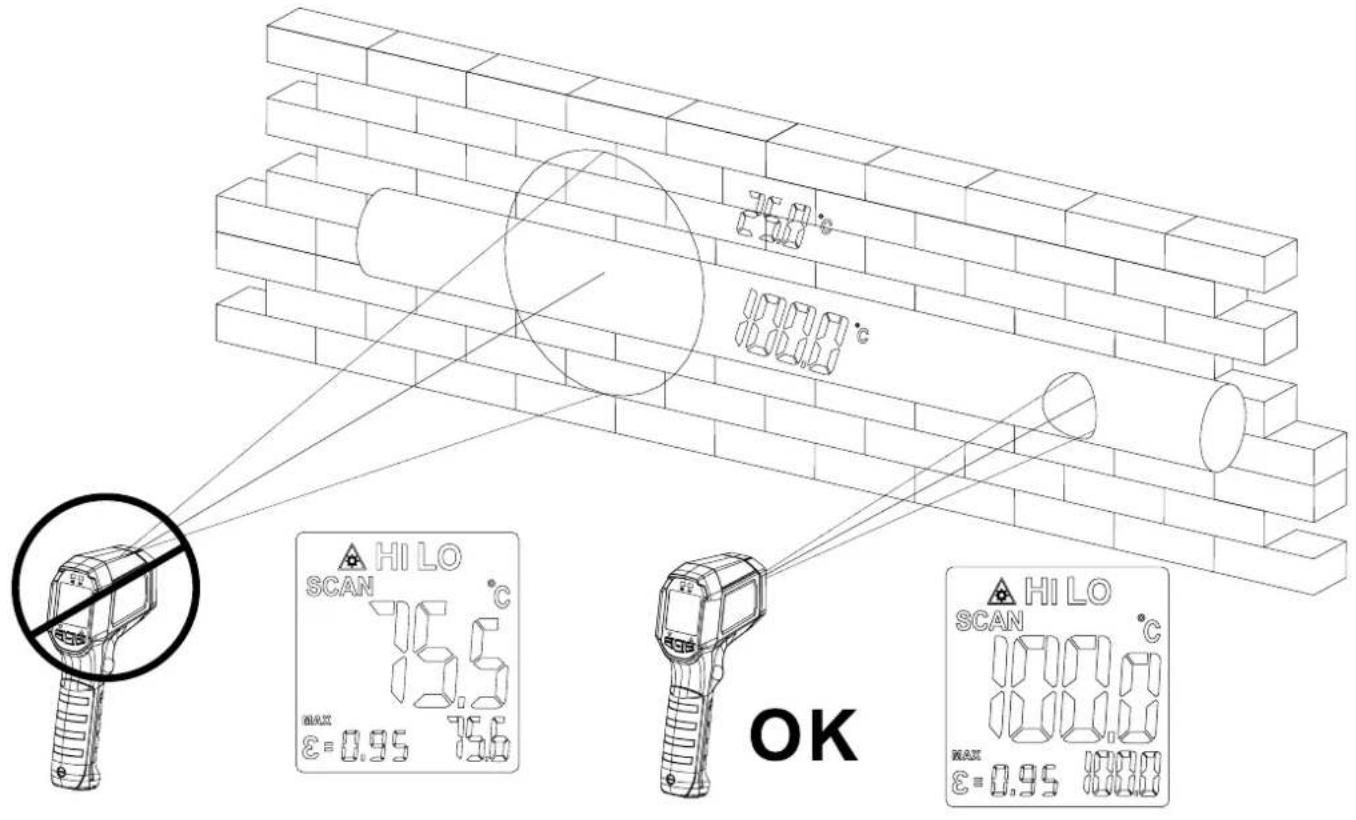

Champ de vision

Pour veiller à ce que la cible est plus grande que la taille de la tâche, plus petite la cible, la distance de test doit être plus proche. Il est recommandé que la distance de mesure soit inférieure à 75% de la valeur théorique.

Émissivité

L'émissivité est le symbole d'un rayonnement énergétique. La plupart des matières organiques, les surfaces peintes ou oxydées ont l'émissivité d'environ 0,95. Le tableau suivant montre une partie de l'émissivité totale métallique et non métallique.

Surface saisie	Emissivité
Métallique
AluminiumOxydation	0,2-0,4
A3003 AlliageOxydation	0,3
Grossier	0,1-0,3
LaitonPolissage	0,3
Oxydation	0,5
CuivreOxydation	0,4-0,8
Bornier électrique	0,6
HastelloyAlliage	0,3-0,8
InconelOxydation	0,7-0,95
Sablage	0,3-0,6
Electropolissage	0,15
FerOxydation	0,5-0,9
Rouillé	0,5-0,7
Fer (fonderie)Oxydation	0,6-0,95
In-oxydée	0,2
Moulage	0,2-0,3
Fer (forgeage)Fusion	0,9
PlombGrossier	0,4
Oxydation	0,2-0,6
MolybdèneOxydation	0,2-0,6
Nickel Oxydation	0,2-0,5
1 blanc noir	0,9
Acier Laminage à froid	0,7-0,9
Acier brillant	0,4-0,6
Acier poli	0,1
Zinc Oxydation	0,1
Non métallique
Amiente	0,95
Asphalte	0,95
Basalte	0,7
Carbone In-oxydé	0,8-0,9
Graphite	0,7-0,8
Carbure de silicium	0,9
Céramique	0,95
Argile	0,95
Béton	0,95
Matière coton	0,9
Verre Verre convexe	0,76-0,8
Verre lisse	0,92-0,94
Verre en plomb du boron	0,78-0,82
Feuille	0,96
Produits en pierre	0,93
Plâtre	0,8-0,95
Glace	0,98
Calcaire	0,98
Papier	0,95
Plastique	0,95
Eau	0,93
Terre	0,9-0,98
Bois	0,9-0,95

La propriété

Utilisez l'air comprimé claire à souffler les particules perdues, essuyez soignement la surface de la lentille avec un coton-tige imbibé d'eau, nettoyez le boîtier du produit avec une éponge humide ou un chiffon doux.

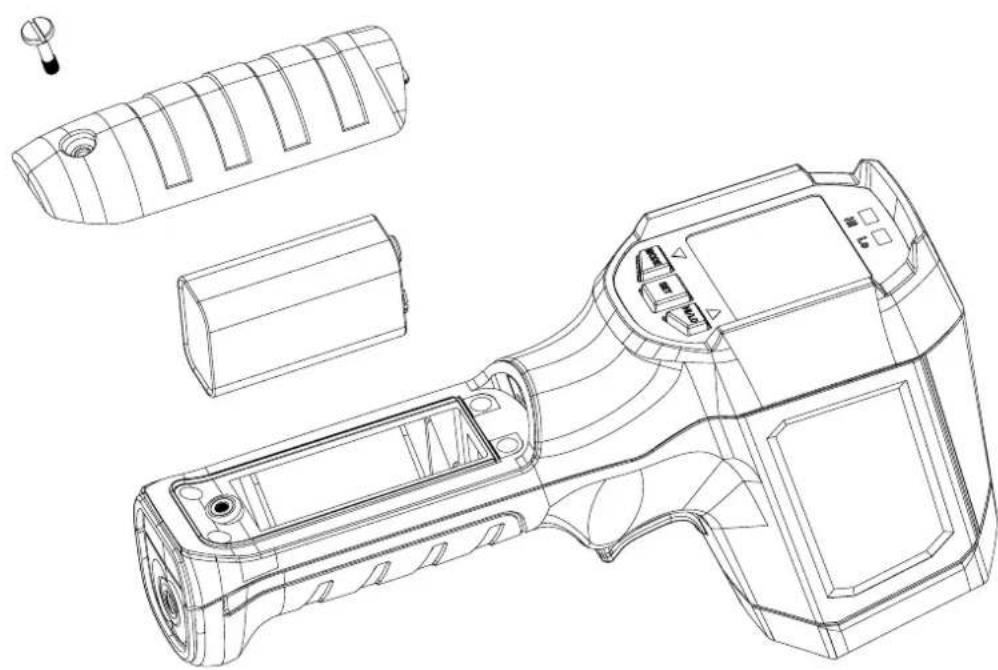

Remplacement de la batterie

Installez ou remplacez la batterie 6F22 9V selon la figure suivante.
