XNO-9082R - Caméra de surveillance Hanwha - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra extérieure de type Bullet
Résolution maximale	Jusqu'à 4K (3840 x 2160)
Objectif	Monture CS avec zoom motorisé et mise au point automatique (i-CS compatible)
Éclairage IR	LED infrarouge intégrée, portée jusqu'à 30 mètres (selon environnement)
Indice de protection	IP67 / IP6K9K (étanche, résistant aux jets haute pression)
Alimentation	12 VDC, 1.1 A / 24 VAC, 1.1 A / PoE (IEEE 802.3af), 0.27 A
Stockage	Emplacement pour carte micro SD/SDHC/SDXC (16 Go à 256 Go, recommandé MLC)
Audio	Entrée microphone/ligne, sortie ligne, microphone interne (non disponible sur ce modèle)
Alarme	2 ports E/S configurables (entrée ou sortie)
Réseau	Ethernet 10/100/1000BASE-T, RJ-45, câble Cat.6 jusqu'à 100 m
Protocoles	IPv4, IPv6, HTTP, RTSP, UPnP, Bonjour, DDNS
Angle de rotation	Panoramique : 0° à 360°, Inclinaison : -45° à 85°, Rotation : 0° à 355°
Température de fonctionnement	-40°C à +55°C (selon modèle)
Humidité	Jusqu'à 90% HR sans condensation
Entretien et nettoyage	Nettoyer la lentille avec un chiffon doux imbibé d'éthanol. Utiliser un chiffon sec ou humide pour la surface, sans détergents agressifs.
Sécurité	Mot de passe administrateur requis, recommandé changer tous les 3 mois. Bouton de réinitialisation. Conforme FCC classe A.
Pièces détachées et réparabilité	Objectif interchangeable monture CS. Accessoires en option : supports, boîtiers, module AC. Réparations par personnel qualifié uniquement.
Informations générales	Marque : Hanwha, Modèle : XNO-9082R, Catégorie : Caméra de surveillance, Notice disponible en PDF.

FOIRE AUX QUESTIONS - XNO-9082R Hanwha

Comment réinitialiser le mot de passe administrateur ?

Appuyez sur le bouton RESET situé sur le boîtier (côté réseau) pour réinitialiser les paramètres d'usine, y compris le mot de passe.

Pourquoi aucune vidéo n'apparaît dans le navigateur ?

Vérifiez les paramètres réseau de la caméra, les connexions des câbles. Si vous utilisez le DHCP, assurez-vous qu'une adresse IP est bien attribuée. Si un routeur est utilisé, vérifiez la redirection de ports.

Comment insérer une carte micro SD ?

Avant d'installer la caméra, insérez la carte dans le logement prévu sur le module caméra, dans le sens indiqué par la flèche. Ne forcez pas et évitez l'humidité lors de l'insertion.

Que faire si la caméra n'est pas détectée par le logiciel Device Manager ?

Désactivez temporairement le pare-feu de votre PC et relancez la recherche. Assurez-vous également que la caméra est sur le même réseau local.

Comment connecter un microphone externe ?

Branchez le microphone sur le port AUDIO IN (3.5 mm). Dans le Web Viewer, configurez l'entrée audio sur 'Microphone externe'. Utilisez un microphone avec impédance d'entrée adaptée (2.5 V CC, 4 mA).

Pourquoi l'enregistrement sur carte SD ne fonctionne-t-il pas ?

Vérifiez que la carte n'est pas défectueuse et qu'elle est correctement formatée. Si nécessaire, formatez-la via le menu Configuration > Événement > Stockage de la caméra.

Comment régler l'orientation de la caméra ?

Une fois la caméra fixée au plafond ou au mur, desserrez les vis de réglage. Ajustez le panoramique (0-360°), l'inclinaison (-45° à 85°) et la rotation (0-355°). Resserrez les vis une fois la position obtenue.

La LED IR est allumée mais l'image reste sombre la nuit, que faire ?

Assurez-vous qu'aucun objet ne bloque le champ des LEDs IR. Vérifiez que le capteur crépusculaire n'est pas obstrué. Si le problème persiste, la portée IR peut être insuffisante pour la distance de surveillance.

Comment accéder à la caméra depuis Internet ?

Configurez le DDNS sur la caméra (menu Configuration > Réseau > DDNS). Ensuite, sur votre routeur, redirigez les ports (HTTP, RTSP) vers l'adresse IP de la caméra. Utilisez l'URL DDNS pour y accéder.

Quel type d'alimentation utiliser pour la caméra ?

La caméra peut être alimentée en 12 VDC (1.1 A), 24 VAC (1.1 A) ou via PoE (IEEE 802.3af, 0.27 A). Utilisez une source de courant isolée et respectez les polarités.

MODE D'EMPLOI XNO-9082R Hanwha

Manuel d'utilisation

XNV-9082R/XNV-8082R

XND-9082RV/XND-8082RV

XND-9082RF/XND-8082RF

XNO-9082R/XNO-8082R

XNB-9002/XNB-8002

Droits d'auteur

©2020Hanwha Vision Co., Ltd. Tous droits réservés.

Chaque marque déposée ci-dessus est enregistrée. Les noms de ce procuit et d'autres marques de commerce mentionnées dans ce manuel sont les marques déposées de leurs sociétés respectives.

Restriction

Le droit d'auteur de ce document est réservé. En aucun cas ce document ne doit être reproduit, distribué ou modifié, partiellement ou entièrement, sans l'autorisation formelle.

Clause de non responsabilité

Hanwha Vision fait de son mieux pour vérifier et l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Hanwha Vision se réserve le droit de modifier les contenus de ce document sans avis préalable.

La conception et les caractéristiques techniques sont susceptibles d'être modifiées sans préavis.

L'ID initial de l'administrateur est "admin" et le mot de passe doit être défini lors de la première connexion.

Veuillez changer votre mot de passe tous les trois mois afin de protéger les renseignements personnels sans risque et afin de prévenir les dommages du vol d'informations.

Veuillez prendre note que l'utilisateur est responsable de la sécurité et des autres problèmes causés par une mauvaise gestion du mot de passe.

Instructions importantes relatives à la sécurité

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prêtez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez la zone contaminée sur la surface du produit avec un chiffon doux et sec ou un chiffon humide. (Ne pas utiliser un détergent ou des produits cosmétiques contenant de l'alcool, des solvants et des tensioactifs ou des produits contenant du pétrole, car ils peuvent déformer ou endommager le produit.)
7. N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. Ne pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurité des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise absolète.
10. Veillez à ce que personne ne marche ou ne se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
15. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 1,0 A ou PoE, 0,27 A. (XND-9082RV/XND-8082RV/XND-9082RF/XND-8082RF)
16. » ou « LPS » et un courant nominal de 12 VDC, 1,0 A, 24 VAC, 1,1 A, ou PoE, 0,27 A. (XNV-9082R/XNV-8082R)
17. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 1,1 A, 24 VAC, 1,1 A, ou PoE, 0,27 A. (XNO-9082R/XNO-8082R)
18. Ce produit est destiné à être alimenté par une unité d'alimentation répertoriée de « classe 2 » ou « LPS » et un courant nominal de 12 VDC, 0,96 A, 24 VAC, 0,97 A, ou PoE, 0,27 A. (XNB-9002/XNB-8002)
19. Ce produit est destiné à être alimenté par un courant isolé.
20. Si vous utilisez une force excessive lors de l'installation du produit, la caméra risque d'être endommagée et de ne pas fonctionner correctement. Si vous installez le produit à l'aide d'outils non conformes, le produit risque d’être endommagé.
21. Ne pas installer le produit dans un endroit où des substances chimiques ou des nuages d'huile existent ou peuvent être générés. Comme les huiles comestibles telles que l'huile de soja peuvent endommager ou déformer le produit, n'installez pas le produit dans la cuisine ou près de la table de cuisine.

Cela peut endommager le produit.

1. Lors de l'installation du produit, veillez à ne pas laisser la surface du produit se colorer avec une substance chimique. Certains solvants chimiques tels que des produits de nettoyage ou des adhésifs peuvent causer de graves dommages à la surface du produit.
2. Si vous installez / désassemblez le produit d'une manière qui n'a pas été recommandée, les fonctions / performances de production peuvent ne pas être garanties. Installez le produit en vous référant à "Installation et connexion" dans le manuel d'utilisation.
3. L'installation ou l'utilisation du produit dans l'eau peut causer des dommages importants au produit,
4. Bien qu'un changement rapide de température puisse entraîner la formation de glivre à l'intérieur du dôme, la vidéo ne posera aucun problème.
5. Ce périphérique a été vérifié à l'aide d'un câble STP. L'utilisation d'une liaison à la terre GND et d'un câble STP appropriés est recommandée pour protéger efficacement votre produit et vos biens contre les tensions transitoires, la foudre et les coupures de communication.

Avertissement

AFIN DE RÉDUIRE LE RISQUE D'INCENDIE OU DE DÉCHARGE ÉLECTRIQUE, N'EXPOSEZ PAS CET APPAREIL À LA PLUIE NI À L'HUMIDITÉ. NE PAS INSÉRER D'OBJET MÉTALLIQUE PAR LES FENTES DE VENTILATION OU TOUTE AUTRE OUVERTURE SITUÉE SUR L'ÉQUIPEMENT.

Veillez à éviter toute projection de liquide sur l'appareil et ne placez jamais sur celui-ci des récipients contenant des liquides, tels que des vases.

Pour éviter les blessures, cet appareil doit être fermement fixé au mur/plafond conformément aux consignes d'installation.

Attention

ATTENTION : POUR REDUIRE LES RISQUES DE CHOCS ELECTRIQUES, NE RETIREZ PAS LE COUVERCLE (OU LA PARTIE ARRIERE) LES PIECES INTERIEURES NE SONT PAS ACCESSIBLES A L'UTILISATEUR. FAITES APPEL AU PERSONNEL DE MAINTENANCE QUALIFIE.

Explication des symboles graphiques

Le symbole de l'éclair se terminant par une flèche une « tension élevée » au sein de l'unité, susceptible d'être suffisamment puissante pour présenter un risque de décharge électrique.

Le symbole de point d'exclamation importantes instructions de fonctionnement et de maintenance (entretien et réparation) dans la documentation accompagnant l'appareil.

Catégorie de classe i

Un appareil appartenant à une catégorie de type CLASSE I doit être connecté à la prise murale secteur dotée d'une connexion de mise à la terre de protection.

Batterie

Les batteries (module batterie ou piles installées) ne doivent pas être exposées à des températures excessives, telles que la chaleur du soleil, le feu ou toute autre source de même type.

La batterie ne peut pas être remplacée.

Appareil déconnecté

Débranchez la prise principale de l'appareil si celui-ci est défectueux. Contactez un réparateur situé dans votre région.

Lorsque l'appareil est exploité hors des États-Unis, il est possible d'utiliser le code HAR pour recourir aux services d'une agence agréée.

Attention

Les instructions d'entretien sont fournies à l'intention d'un personnel qualifié exclusivement. Pour réduire les risques de chocs électriques, ne procédez pas à des réparations autres que celles qui sont indiquées dans les instructions de fonctionnement, à moins que vous ne soyez qualifié pour ce faire.

Veuillez utiliser l'alimentation en entrée sur une seule caméra, les autres périphériques ne doivent pas être connectés.

À l'ouverture de la boîte d'un nouveau produit (ou lors de sa première utilisation), de l'humidité peut s'accumuler sur la vitre de la caméra. L'humidité accumulée disparaît naturellement en quelques heures après la mise sous tension.

Ne desserrez ni ne resserrez au hasard la valve Gore.

L'ITE ne doit être connecté que sur un réseau PoE sans routage vers l'alimentation extérieure.

Veuillez lire attentivement les consignes de sécurité recommandées ci-après.

• Ne placez pas cet appareil sur une surface inégale.
• N'installez pas l'appareil sur une surface où il pourrait être exposé à la lumière directe du soleil ou situé à proximité d'un équipement de chauffage ou d'une zone exposée à un froid extrême.
• Ne placez pas cet appareil à proximité de matériaux conducteurs.
• N'essayez pas de réparer cet appareil vous-même.
• Évitez de placer un verre d'eau sur ce produit.
• N'installez pas le produit à proximité de sources magnétiques.
• Ne bloquez pas les ouvertures de ventilation.
• Ne placez pas d'éléments lourds sur le produit.
• Veuillez porter des gants de protection lors de l'installation / retrait de la caméra. La température élevée de la surface du produit peut causer une brûlure.

Le guide de l'utilisateur est un manuel d'instructions portant sur l'utilisation du produit.

La signification des indications fournies dans le manuel est comme suit.

- Référence : Dans le cas de la fourniture d'informations pour aider à l'utilisation du produit.

- Notification : En cas de risques d'endommagement du produit et de blessures à l'utilisateur provoqués par le non-respect des instructions fournies.

Veuillez lire ce manuel et notamment les passages liés à la sécurité du produit, et gardez-le en lieu sûr.

Nous ne garantissons pas la qualité des produits tiers (par ex., objectifs, accessoires) que vous achetez séparément.

Dans certains environnements d'installation, les communications radio peuvent subir des interférences.

Lorsque des interférences d'ondes électromagnétiques se produisent entre le produit et l'appareil de communication radio, il est recommandé de garder une certaine distance entre les deux ou de changer la direction de l'antenne de réception.

Avertissement

Afin de prévenir toute blessure pouvant être occasionnée par la LED IR, ne pas regarder

directement la lampe lorsqu'elle est allumée.

Uniquement compatible avec les modèles ci-dessous.

XNV-9082R/XNV-8082R/XND-9082RV/XND-8082RV/XND-9082RF/XND-8082RF/

XNO-9082R/XNO-8082R

Classe de risque 1

ATTENTION : ce produit émet de la lumière infrarouge.Ne pas regarder directement la lampe lorsqu'elle est allumée.

Produit testé et conforme à la norme IEC 62471.

SOMMAIRE

PRÉSENTATION	3 Instructions Importantes Relatives à la Sécurité6 Spécifications PC Recommandées6 Caractéristiques Recommandées Pour La Carte Mémoire Micro SD/SDHC/SDXC6 NAS — Indications du fabricant8 Accessoires en option pour l'installation	CAMÉRA BOÎTIER	38 Contenu38 D'un Coup d'œil39 Installation39 Montage de L'objectif40 Insertion/Retrait d'une carte Micro SD
		INSTALLATION ET CONNEXION	42 Réglage de l'orientation de la caméra de surveillance43 Connexion à d'autres Périphériques
CAMÉRA EXTÉRIEURE À DÔMEANTI-VANDALISME	9 Contenu9 D'un Coup d'œil10 Installation	42
		CONNEXION ET CONFIGURATION RÉSEAU	48 Connector la Caméra Directement au Réseau de Zone Locale48 Connexion de la Caméra Directement à un Modem DSL/Câble Basé Sur le Protocole DHCP49 Utilisation de Device Manager49 Recherche automatique de la caméra49 Configuration de l'adresse IP50 Enregistrement manuel de la caméra50 Configuration automatique de l'IP51 Configuration de la Redirection de la Plage de Ports (Mappage de Ports)52 Connexion à la Caméra Depuis Un Ordinateur Local Partagé52 Connexion à la Caméra Depuis Un Ordinateur Distant Via Internet
CAMÉRA INTÉRIEURE À DÔME17	17 Contenu17 D'un Coup d'œil18 Installation	48

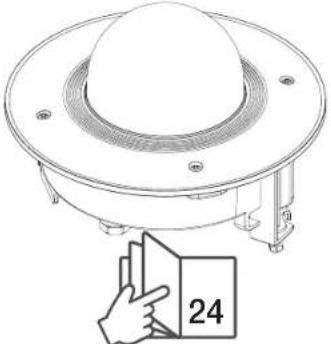

CAMÉRA À DÔME AFFLEURANT24	24 Contenu24 D'un Coup d'œil25 Installation

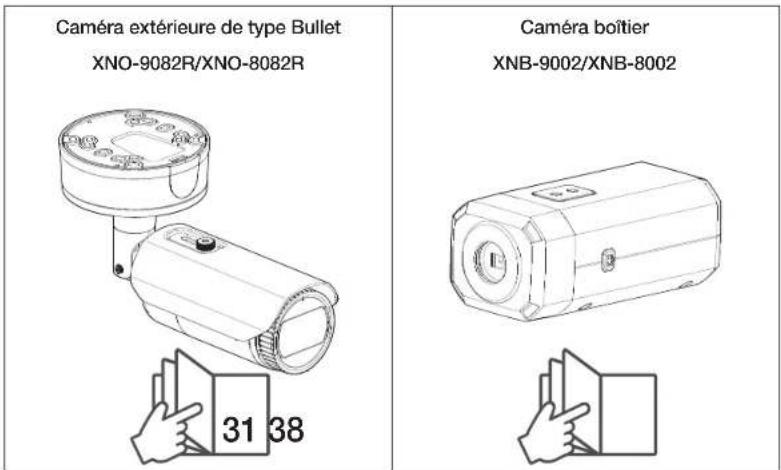

CAMÉRA EXTÉRIEURE DE TYPEBULLET31	31 Contenu31 D'un Coup d'œil32 Installation	VISIONNEUR WEB	53 Connexion à la Caméra54 Réglage du mot de passe54 Login54 Installation de la visionneuse Web de la caméra

Spécifications PC recommandées

• CPU : Intel(R) Core(TM) i7 3.4 GHz ou supérieur • RAM : 8G ou supérieur • Navigateur recommandé : Chrome - Navigateurs pris en charge : Chrome, Safari, Firefox, MS Edge(chromium based) - Système d'exploitation pris en charge : Windows, Mac, Linux, Android, iOS, Chrome • Vérification de l'environnement - Windows 10 : Google Chrome version 80 ou ultérieure, Firefox version 72 ou ultérieure, MS Edge version 83 ou ultérieure - Mac 10.13/14 : Safari version 11.0.1 ou ultérieure ※ La performance de lecture vidéo de la visionneuse Web dépend de la performance du CPU (processeur) et du GPU (processeur graphique) de l'utilisateur.

Caractéristiques recommandées pour la CARTE mémoire MICRO sd/sdhc/sdxc

• Capacité recommandée : 16 Go à 256 Go (Type MLC requis) • Fabricants recommandés : SanDisk, Transcend
• Type de produit : Haute endurance
• La compatibilité varie en fonction des fabricants et des types de cartes.

• Capacité recommandée : On recommande 200GO ou plus.
• Pour cette caméra, il est recommandé d'utiliser un NAS respectant les indications suivantes. Produits recommandés : QNAP NAS, Synology NAS

Caméra extérieure à dôme anti-vandalismeXNV-9082R/XNV-8082R	Caméra intérieure à dômeXND-9082RV/XND-8082RV	Caméra à dôme affleurantXND-9082RF/XND-8082RF

Accessoires en OPTION pour l'installation

Vous pouvez acheter des accessoires appropriés en option disponibles.

Nom du modèle Montage suspendu Montage sur poteau Couvercle de protection				Boîtier	Tout
XNV-9082R/XNV-8082R SBP-187HMW SBC-180B (Noir)					SBP-300LMW (Montage sur parapet)SBP-300CMW (Montage au plafond)SBP-300WMW (Montage mural)SBP-300WMW1 (Montage mural)SBP-300NBW (Boîtier d'installation)SBP-300BW (Support de fixation murale)SBP-300PMW (Montage sur poteau)SBP-300KMW (Montage en coin)
XND-9082RV/XND-8082RV SBP-167HMW SBC-160B (Noir)
XNO-9082R/XNO-8082R SBP-302PM
XNB-9002/XNB-8002 SHB-4300HP

Caméra extérieure à dôme anti-vandalisme

L'accessoire varie selon le pays de vente.

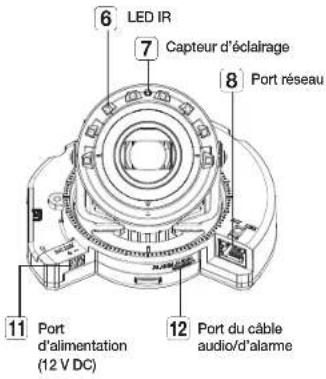

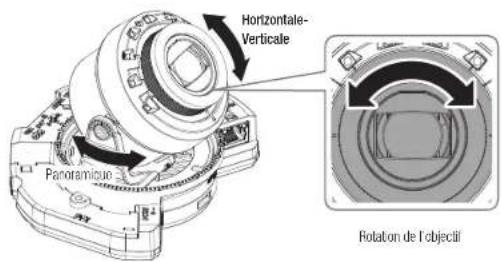

D'un COUP d'œil

Installation

- Cette caméra est étanche et en conformité avec les spécifications de la norme IP67 / IP6K9K, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.

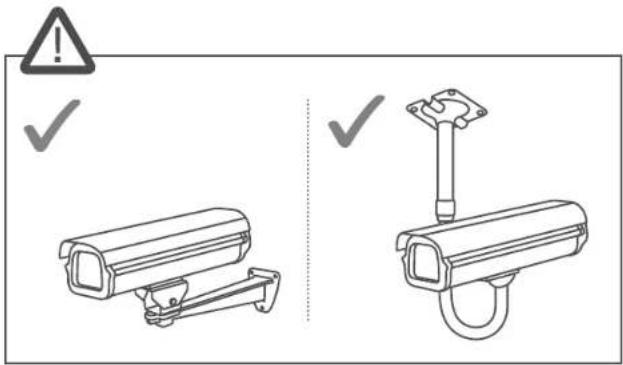

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

1. Décollez le ruban adhésif fixant le boîtier de la caméra.

10_ caméra extérieure à dôme anti-vandalisme

1. Retirez le cache qui protège l'objectif de la caméra.

Insertion d'une carte micro SD

Faites glisser la carte Micro SD dans l'emplacement de carte Micro SD du module de camera dans le sens de la flèche.

• Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés.
• N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit. En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte Micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents liés à une chute ou perte de pièces.

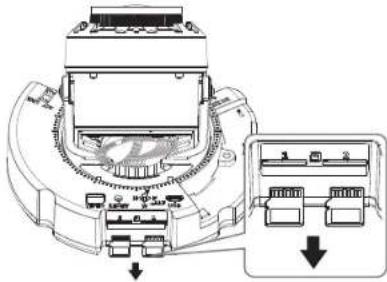

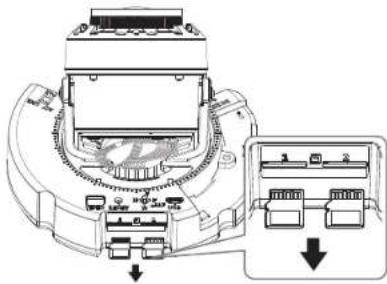

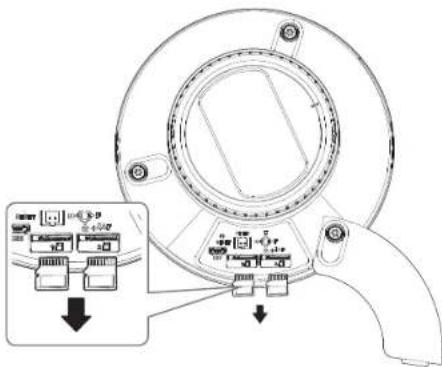

Retrait d'une carte micro SD

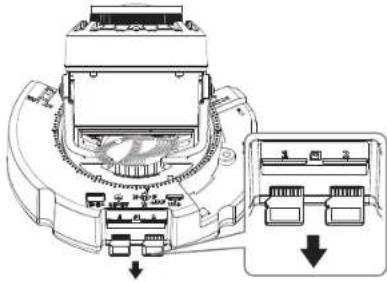

Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Avant de retirer la carte Micro SD, réglez le dispositif sur et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension.
• Si vous arrêtez la caméra ou retirez la carte Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

Installation du module AC (vendu séparément) : spc-100ac)

1. Installez le module AC comme indiqué sur la figure.

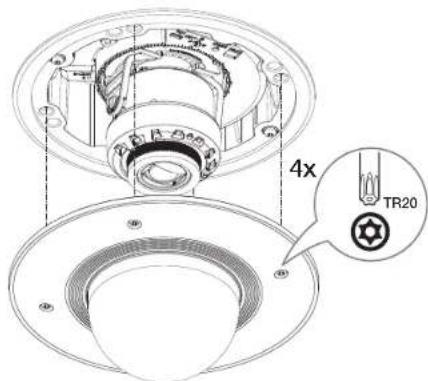

2. Serrez la vis à l'aide d'une clé Torx en L.

[Installation directe sur mur/plafond]

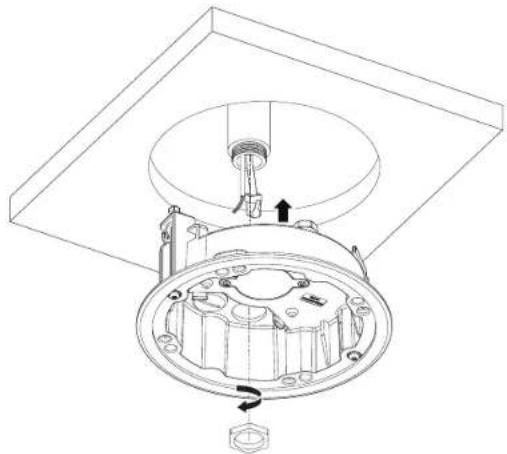

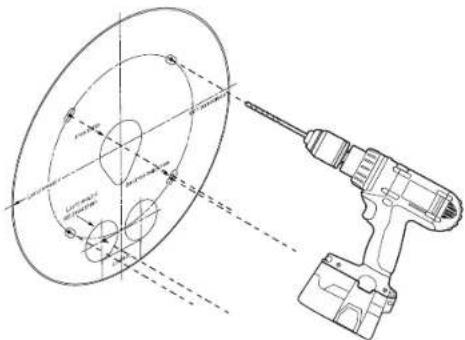

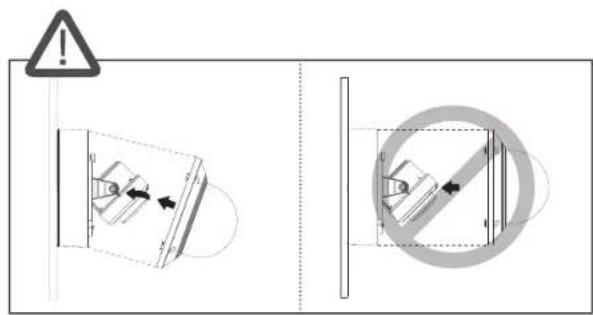

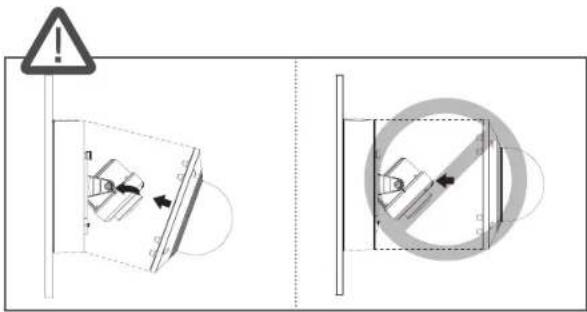

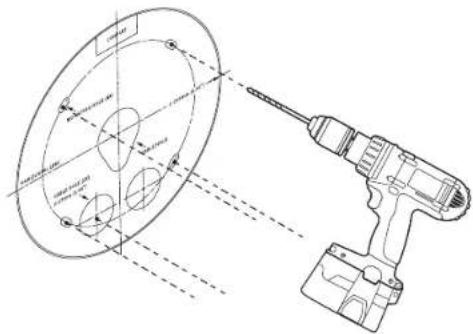

1-1. Fixez le gabarit d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

1-2. Fixez la plaque de montage avec les vis appropriées. 1-3. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le trou de la plaque de montage.

Installation du tuyau utilisé

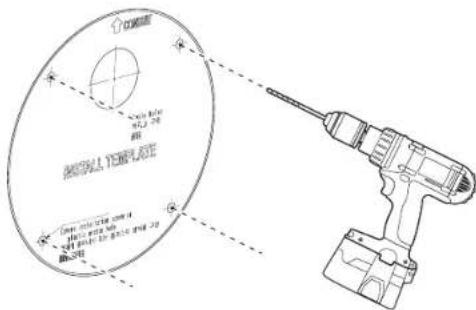

2-1. Fixez le gabarit d'installation et percez des trous pour les vis et les câbles.

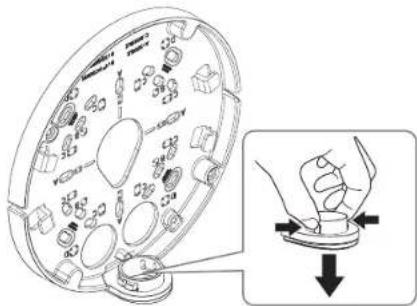

2-2. Séparez le couvre-tuyau de la plaque de montage en appuyant sur ses bords.

2-3. Placez le tuyau sur la plaque de montage.

2-4. Fixez la plaque de montage avec les vis appropriées.

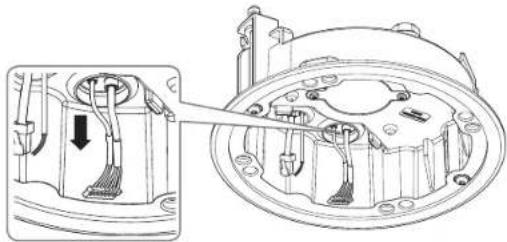

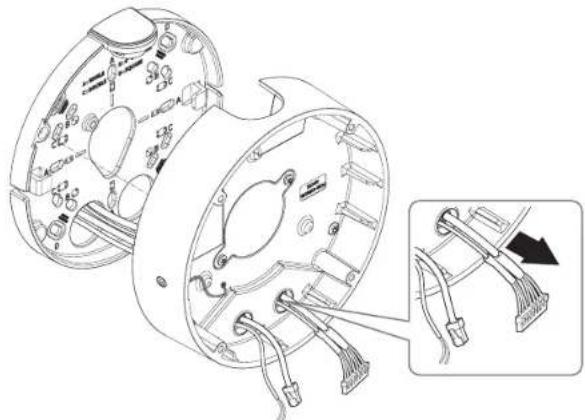

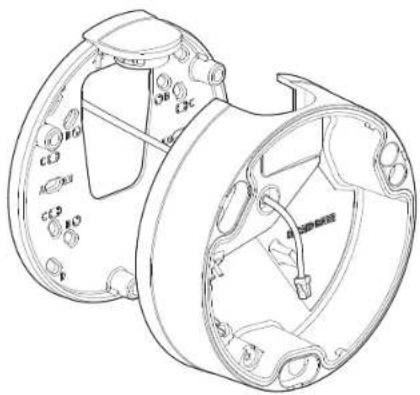

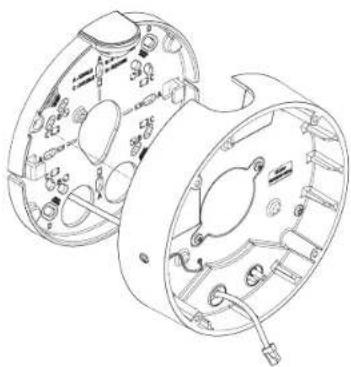

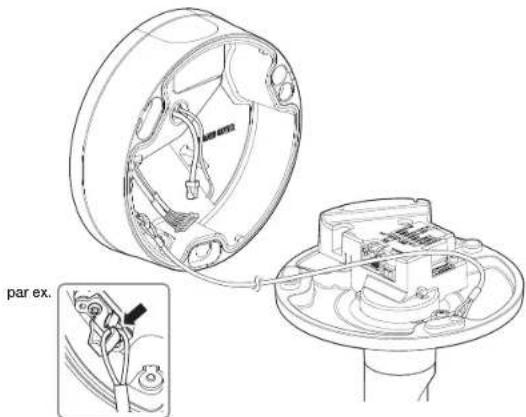

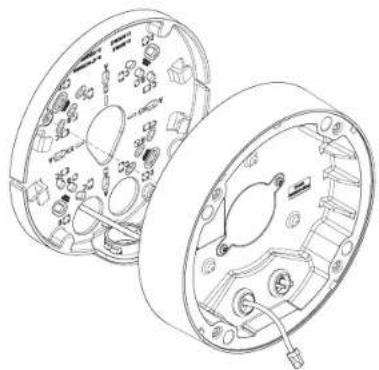

2-5. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le tuyau.

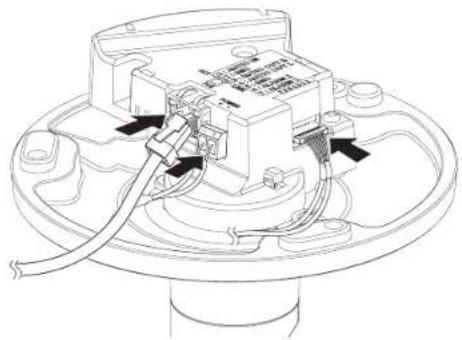

Installation (boîtier de la caméra)

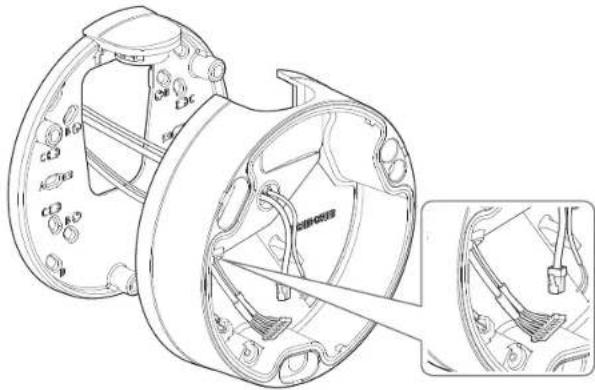

Utilisez une bague de câble compatible avec le câble réseau à connecter.

-Corps principal de la camera : utilisez un câble d'un diamètre compris entre 05 et 6,5

-Composants : utilisez un câble d'un diamètre compris entre 25 et 8,5

[Installation des câbles réseau/d'alimentation]

1-1. Retirez les parties extrudées de la bague de câble à utiliser.

1-2. Faites passer le câble réseau dans le grand trou de la bague de câble et branchez-le au connecteur du câble réseau.

1-3. (Lors de l'utilisation de l'alimentation) Faites passer le câble d'alimentation dans le petit trou de la bague de câble et branchez-le au bornier fourni.

1-2 caméra extérieure à dôme anti-vandalisme

1-4. Montez la bague de câble sur le boîtier de la caméra.

[Installation du câble réseau] (IP66)

2-1. Retirez la partie extrudée de la bague de câble à 1 trou fournie. 2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

2-3. Montez la bague de câble sur le boîtier de la caméra.

3-1. Montez la bague de câble des câbles audio/d'alarme fournis sur le boîtier de la caméra.

Caméra extérieure à dôme anti-vandalisme

1. Reliez la plaque de montage au boîtier de la caméra.

Installation du module de caméra

1. Connectez les câbles réseau/d'alimentation/audio/d'alarme à la borne du module de caméra.
2. Fixez le module de caméra au boîtier.

Un anneau est intégré au bas du module. ■ Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance » (page 42)

14 caméra extérieure à dôme anti-vandalisme

[Installation directe sur mur/plafond]

1. Montez le couvercle du dôme.

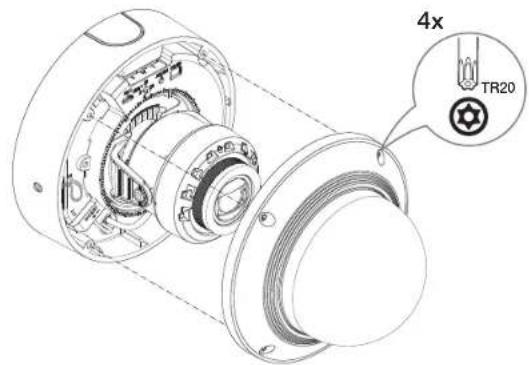

- Assurez-vous de bien serer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage dû à une infiltration d'eau.

- Faites attention à ne pas modifier les instructions de contrôle de votre caméra.

Utilisation du bouchon d'étanchéité

1. Retirez les vis du couvercle du dôme.

1. Montez le couvercle du dôme.
2. Montez le cache étanche sur le couvercle du dôme et serrez les vis.

Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage ou à une infiltration d'eau.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, E/S et réseau.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'aide de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large épaisseur de ruban. - Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

16 caméra extérieure à dôme anti-vandalisme

l'accessoire varie selon le pays de vente.

SBC-160B (Couleur : Noir)

D'un COUP d'œil

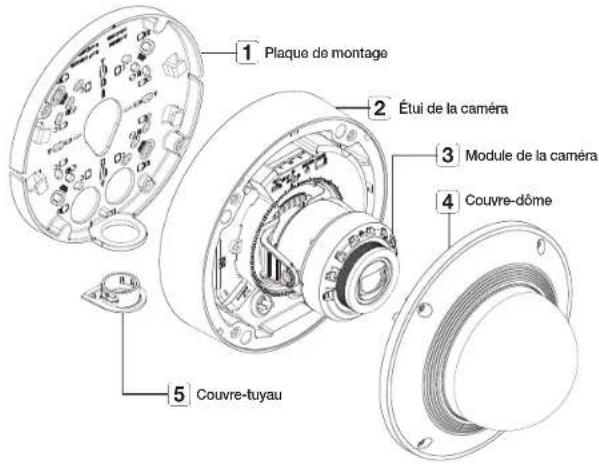

1 Couvre-tuyau

2 Plaque de montage

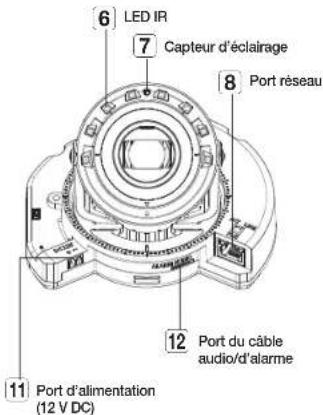

11 Port d'alimentation (12 V DC)

13 Port de sortie du moniteur de test

Installation

- Cette caméra est étanche et en conformité avec les specifications de la norme IP52, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

1. Décollez le ruban adhésif fixant le boîtier de la caméra.

18 caméra intérieure à dôme

1. Retirez le cache qui protège l'objectif de la caméra.

Insertion d'une carte micro SD

Faites glisser la carte micro SD dans l'emplacement de carte Micro SD du module de caméra dans le sens de la fente.

• Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés.
• N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit. En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte Micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents liés à une chute ou perte de pièces.

Retrait d'une carte micro SD

Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Avant de retirer la carte Micro SD, désactivez le dispositif et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension.
• Si vous arrêtez la caméra ou retirez la carte Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

[Installation directe sur mur/plafond]

1-1. Fixez le gabarit d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

1-2. Fixez la plaque de montage avec les vis appropriées. 1-3. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le trou de la plaque de montage.

Installation du tuyau utilisé

2-1. Fixez le gabarît d'installation et percez des trous pour les vis et les câbles.

2-2. Séparez le couvre-luyau de la plaque de montage en appuyant sur ses côtés.

2-3. Placez le tuyau sur la plaque de montage. 2-4. Fixez la plaque de montage avec les vis appropriées. 2-5. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le tuyau.

Installation (boîtier de la caméra)

Utilisez une bague de câble compatible avec le câble réseau à connecter.

-Corps principal de la caméra : utilisez un câble d'un diamètre compris entre 05 et 6,5

-Composants : utilisez un cable d'un diamètre compris entre 5 et 8,5

[Installation des câbles réseau/d'alimentation]

1-1. Retirez les parties extrudées de la bague de câble à utiliser. 1-2. Faites passer le câble réseau dans le grand trou de la bague de câble et branchez-le au connecteur du câble réseau. 1-3. (Lors de l'utilisation de l'alimentation) Faites passer le câble d'alimentation dans le petit trou de la bague de câble et branchez-le au biomier fourni.

1-4. Montez la bague de câble sur le boîtier de la caméra.

2-3. Montez la bague de câble sur le boîtier de la caméra.

[Installation du câble réseau]

2-1. Retirez la partie extrudée de la bague de câble à 1 trou fournie. 2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

Installation des câbles audio/d'alarme

3-1. Montez la bague de câble des câbles audio/d'alarme fournis sur le boîtier de la caméra.

1. Reliez la plaque de montage au boîtier de la caméra.

22 caméra intérieure à dôme

Installation du module de caméra

1. Connectez les câbles réseau/d'alimentation/audio/d'alarme à la borne du module de caméra.
2. Fixez le module de caméra au boîtier.

Un anneau est intégré au bas du module. Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

1. Branchez le câble du microphone au module de caméra.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance ». (page 42)

[Installation directe sur mur/plafond]

1. Montez le couvercle du dôme.

- Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage ou à une infiltration d'eau.

- Faites attention à ne pas modifier les instructions de contrôle de votre caméra.

caméra à dôme affleurant

L'accessoire varie selon le pays de vente.

24_ caméra à dôme affleurant

Installation

- Cette caméra est étanche et en conformité avec les spécifications de la norme IP52, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

Suppression

1. Décollez le ruban adhésif fixant le boîtier de la caméra.

1. Retirez le cache qui protège l'objectif de la caméra.

Insertion d'une carte micro SD

Faites glisser la carte Micro SD dans l'emplacement de carte Micro SD du module de caméra dans le sens de la flèche.

• Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés.
• N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit. En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte Micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents liés à une chute ou perte de pièces.

Retrait d'une carte micro SD

Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

Avant de retirer la carte Micro SD, désactivez le dispositif et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension. - Si vous arrêtez la caméra ou retirez la carte Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

1. Fixez le gabarit d'installation au plafond et marquez son emplacement avec un crayon.

1. Fixez le gabarit d'installation et percez les trous.

1. Raccordez le câble de sécurité.

- Câble de sécurité non fourni.

par ex.

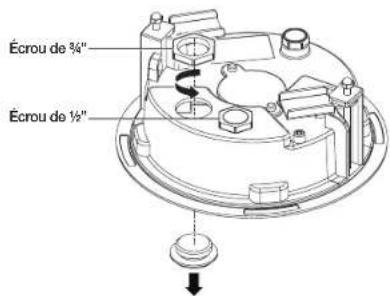

[Utilisation du tuyau]

4-1. Installez le tuyau dans un trou de raccord.

4-2. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le tuyau.

Installation (boîtier de la caméra)

- Utilisez une bague de câble compatible avec le câble réseau à connecter.

-Composants : utilisez un câble d'un diamètre compris entre 8,5 et 8,5

[Installation des câbles réseau/d'alimentation]

1-1. Retirez les parties extrudées de la bague de câble à utiliser. 1-2. Faites passer le câble réseau dans le grand trou de la bague de câble et branchez-le au connecteur du câble réseau. 1-3. (Lors de l'utilisation de l'alimentation) Faites passer le câble d'alimentation dans le petit trou de la bague de câble et branchez-le au bornier fourni.

1-4. Montez la bague de câble sur le boîtier.

Installation du câble réseau

2-1. Retirez la partie extrudée de la bague de câble à 1 trou fournie. 2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

2-3. Montez la bague de câble sur le boîtier.

3-1. Montez la bague de câble des câbles audio/d'alarme fournis sur le boîtier de la caméra.

1. Toumez les vis sur le boîtier pour fixer ce dernier au plafond.

Le support va fixer le boîtier au plafond.

- Assurez-vous que le boîtier est fermement fixé au plafond.

Installation du module de caméra

1. Connectez les câbles réseau/d'alimentation/audio/d'alarme à la borne du module de caméra.
2. Fixez le module de caméra au boîtier.

Un almant est intégré au bas du module.

■ Veillez à ne pas laisser de corps étrangers entre les surfaces de fixation.

1. Ajustez l'objectif dans la direction souhaitée en vous reportant à la section « Réglage de l'orientation de la caméra de surveillance ». (page 42)

Assemblage du couvercle du dôme

1. Montez le couvercle du dôme.

Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage ou à une infiltration d'eau.

- Faites attention à ne pas modifier les instructions de contrôle de votre caméra.

30 caméra à dôme affleurant

Câbles étanches

Si le moindre risque d'infiltration d'humidité par l'espace du passage de câble existe, veuillez imperméabiliser la zone concernée avec du ruban en caoutchouc butyle imperméable (en vente dans les magasins), comme indiqué ci-dessous.

1. Connectez les câbles d'alimentation, E/S et réseau.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'alde de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large échancrure de ruban. - Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

Caméra extérieure de type bullet

L'accessoire varie selon le pays de vente.

D'un COUP d'œil

Pour nettoyer une surface sale de la lentille, essuyez-la avec un chiffon ou un mouchoir en papier sur lequel vous avez appliqué de l'éthanol.

Installation

- Cette caméra est étanche et en conformité avec les spécifications de la norme IF67, mais la prise jack connectée au câble externe ne l'est pas. Il est recommandé d'installer ce produit sous l'avant-toit afin d'éviter que le câble ne soit exposé.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.
• N'utilisez pas le trou du pare-soleil à d'autres fins que pour y connecter le pare-soleil.

Insertion d'une carte micro SD

Faites glisser la carte Micro SD dans l'emplacement de carte Micro SD du module de caméra dans le sens de la flèche.

• Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés.
• N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit.
• En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'éjection d'une carte Micro SD n'est pas recommandée.
• Lors de l'installation/retrait de la carte Micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents dus à une chute ou perte de pièces.

32 caméra extérieure de type bullet

Retrait d'une carte micro SD

Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Avant de retirer la carte Micro SD, réglez le dispositif sur et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension.
• Si vous arrêtez la caméra ou retirez la carte Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

[Installation directe sur mur/plafond]

1-1. Fixez le gabant d'installation sur la surface souhaitée et percez des trous pour les vis et les câbles.

1-2. Fixez la plaque de montage à l'aide des vis appropriées. 1-3. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le trou de la plaque de montage.

Installation du tuyau utilisé

2-1. Fixez le gabarit d'installation et percez des trous pour les vis et les câbles.

2-2. Détachez le cache du tube de la plaque de montage en appuyant sur ses côtes.

Caméra extérieure de type bullet

2-3. Placez le tube sur la plaque de montage. 2-4. Fixez la plaque de montage à l'aide des vis appropriées. 2-5. Tirez les câbles nécessaires entre les câbles réseau/d'alimentation/audio/d'alarme à travers le tuyau.

Installation (cache inférieur)

Utilisez une bague de câble compatible avec le câble réseau à connecter. -Corps principal de la caméra : utilisez un câble d'un diamètre compris entre 05 et 6,5 -Composants : utilisez un câble d'un diamètre compris entre 25 et 8,5

[Installation des câbles réseau/d'alimentation]

1-1. Retirez les parties extrudées de la bague de câble à utiliser. 1-2. Faites passer le câble réseau dans le grand trou de la bague de câble et branchez-le au connecteur du câble réseau. 1-3. (Lors de l'utilisation de l'alimentation) Faites passer le câble d'alimentation dans le petit trou de la bague de câble et branchez-le au bonier foumi.

caméra extérieure de type bullet

1-4. Fixez la bague de câble sur le cache inférieur.

Installation du câble réseau

2-1. Retirez la partie extrudée de la bague de câble à 1 trou fournie. 2-2. Utilisez l'installateur de bouchon pour le passage à travers le câble RJ45.

Installateur de bouchon

2-3. Fixez la bague de câble sur le cache inférieur.

1. Reliez la plaque de montage et le cache inférieur.

Installation des câbles audio/d'alarme

3-1. Fixez la bague de câbles des câbles audio/d'alarme fournis sur le cache inférieur.

Installation du module de caméra

1. Suspendez le câble de sécurité au crochet qui ressemble à une flèche dans le cache inférieur.

1. Connectez les câbles réseau/d'alimentation/audio/d'alarme à la borne du module de caméra.

caméra extérieure de type bullet

1. Fixez le boîtier de la caméra sur le cache inférieur.

Assurez-vous de bien serrer les vis de fixation avec la clé hexagonale de manière à éviter tout dommage dû à une infiltration d'eau.

1. Réglez la direction de la caméra à l'aide de la clé Torx en L fournie.

Lorsque vous régler la position de la caméra à l'aide d'un support, serrez la vis du support, régler la caméra et serrez-la. Si vous tenez à régler en forçant alors que la vis est sommée, il peut en découler une rayure ou d'autres problèmes.

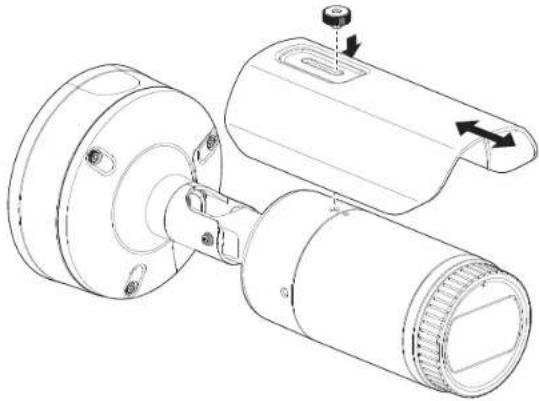

1. Montez le pare-soleil sur le boîtier de la caméra en utilisant la vis de fixation ou du pare-soleil.

Installation extérieure

Lorsque vous l'installez en dehors d'un bâtiment, rendez-le étanche à l'aide de ruban en caoutchouc butylique (qui peut être acheté dans un magasin), de sorte que l'eau ne coule pas depuis le câble connecté à l'extérieur.

1. Connectez les câbles d'alimentation, E/S et réseau.
2. Enroulez la gaine du câble noir (zone A) et la zone de connexion du câble à l'alde de ruban étanche (en caoutchouc butylique), de sorte que plus de la moitié du ruban est chevauchée.

• Si la gaine du câble noir n'est pas correctement rendue étanche, elle peut directement provoquer une fuite. Assurez-vous de protéger le câble avec une large écaisseur de ruban.
• Le ruban étanche en caoutchouc butylique est fait de caoutchouc butylique qui peut être étendu jusqu'au double de sa longueur normale.

Caméra boîtier

L'accessoire varie selon le pays de vente.

Installation

- La prise de la caméra connectée au câble externe n'est pas étanche. Il est conseillé d'installer ce produit sous le bord de l'avant-toit pour éviter que le câble ne soit exposé aux conditions extérieures.

Précautions à prendre avant l'installation

Assurez-vous de bien lire les instructions suivantes avant d'installer la caméra.

• Sélectionner un lieu d'installation qui peut supporter au moins 5 fois le poids de la caméra.
• L'utilisation de câbles recollés ou effilochés peut endommager le produit et provoquer un incendie.
• Pour des raisons de sécurité, ne laissez personne d'autre que vous sur le site de l'installation. Ne laissez pas vos effets personnels sur le site, par mesure de précaution.
• Si le produit est installé avec une force excessive, cela risque d'endommager la caméra en raison d'un dysfonctionnement. Forcer l'assemblage à l'aide d'outils non conformes peut endommager le produit.

- Lors de l'installation de la carrière, il est recommandé de prévoir un boîtier (vendu séparément).

Débranchez l'alimentation avant de procéder.

L'objectif à monture CS n'est pas inclus dans la boîte du produit. Vous devez utiliser l'objectif méga uniquement à cet effet.

Montage de l'objectif à monture CS sur une caméra

Tournez l'objectif à monture CS de gauche à droite afin de le fixer.

Branchement du connecteur de l'objectif à diaphragme automatique

Raccordez le connecteur ou diaphragme de l'objectif au connecteur de la caméra.

Sélectionnez un sujet à filmer, tournez le levier du zoom de l'objectif afin de régler le grossissement, puis effectuez la mise au point afin que le sujet soit net.

• Afin d'avoir effectué la mise au point avec le levier du zoom de l'objectif, appuyez sur le bouton [FOCUS] à l'arrière de la caméra afin de régler l'objectif encore plus finement
• L'objectif i-CS est équipé d'un moteur afin qu'il puisse être ajusté avec la visionneuse Web pour le réglage du zoom / focus et l'ouverture / formation de l'ins.

Insertion d'une carte micro SD

Faites glisser la carte micro SD dans le connecteur micro SD du module de caméra dans le sens de la flèche.

- Avant d'installer la caméra, vous devez insérer la carte Micro SD tant que la source d'alimentation et le boîtier sont séparés.

- N'essayez pas de l'insérer en force dans la direction opposée, car cela pourrait endommager votre carte Micro SD ainsi que votre produit.

En cas de pluie ou lorsque le taux d'humidité est élevé, l'insertion ou l'extraction d'une carte Micro SD n'est pas recommandée.

- Lors de l'installation/retrait de la carte Micro SD, faites bien attention de mettre le produit à plat sur le sol avant de travailler dessus afin d'éviter des accidents dus à une chute ou la perte de pièces.

Retrait d'une carte micro SD

Appuyez doucement vers le bas sur l'extrémité exposée de la carte Micro SD comme indiqué dans le diagramme pour éjecter la carte mémoire de la fente.

• Avant de retirer la carte Micro SD, réglez le dispositif sur et appuyez sur le bouton [Appliquer], puis mettez la caméra hors tension.
• Si vous arrêtez la caméra ou retirez la carte Micro SD qui contient les données du produit, ces données peuvent être perdues ou endommagées.

Réglage de l'orientation de la caméra de surveillance

-Réglage de la direction de surveillance

Vous ne pouvez régler l'orientation de la caméra que lorsque celle-ci a été fixée au plafond. À ce moment, la rotation du corps principal de la caméra dans la direction gauche et droite est appelée PAN, et en ajustement de l'angle de la caméra est appelé TILT.

• L'angle panoramique est 0° - 360°.
• L'angle d'inclinaison est -45° - 85°.
• L'angle de rotation est 0° - 355°.

- Avec un angle d'inclinaison de 75° ou plus, un blocage de la vue ou une image fillette peut apparaître dans certaines parties de l'écran en fonction du zoom grossissant.

- Ne forcez pas la rotation ou appuyez sur l'objectif de mise au point/zoom. Sinon, la mise au point pourrait ne pas fonctionner correctement en raison d'une panne de moteur.

Méthodes de réglage

1. Ajustez l'angle panoramique en tenant compte de la direction à surveiller,
2. Ajustez l'angle horizontal pour que la vidéo ne bascule pas lors de la rotation.
3. Ajustez l'angle d'inclinaison dans la direction à surveiller.

Réglez l'orientation des LED IR pour qu'un instrument ne gène pas leur vue.

Réglez l'orientation des LED IR pour qu'un cache étanche ne gène pas leur vue (le cas échéant).

Le port de sortie de l'écran de test du produit est fourni pour une facilité d'installation et n'est pas recommandé à des fins de surveillance.

- Le port Micro USB du produit est fourni pour faciliter l'installation et n'est pas recommandé à des fins de surveillance.

Connexion ethernet

Connectez le câble Ethernet au réseau local ou à Internet.

Configuration de la caméra

1. Connectez l'adapteur OTG (5 broches) et le dongle Wi-Fi au port Micro USB.

Configuration du smartphone

1. Installez l'application d'installation Wisonet
2. Sélectionnez le SSID de la caméra après avoir allumé le WIFI.
3. Exécutez l'application d'installation de Wisenet.
4. Lorsque vous vous connectez à la caméra, la vidéo sera connectée

La vidéo sera lue sans être connectée pendant la connexion initiale.

1. Vous pouvez ajuster l'angle de vue pendant le visionnement de la vidéo via votre smartphone.

Fabricant de dongle recommandé

Fabricant Modele
NETS WF2123 n30C
EDIMAX EN-7811Un
IP Time N100mini
TP-LINK TL-WN823N V1
ASUS USB-N13
ASUS USB-N10 NAVO
NETGEAR WNA3100M
IODATA WN-6150UNW

Alimentation

Utilisez le tournevis pour connecter les lignes du câble d'alimentation (+, -) au port correspondant de la caméra.

Si les sources d'alimentation pour PoE et 12 V DC sont actives simultanément, le périphérique est alimenté à la fois en PoE et en 12 V DC. (AND-9082RW/XND-8082RW/XND-9082RF/XND-8082RF/XNV-9082R/XNV-8082R)

- Si vous alimentez l'appareil avec des puissances telles que PoE et CC 12V ou PoE et CA 24V au même moment, ce dernier sera plutôt alimenté par une source externe (CA 24V, CC 12V), (XNO-9082R/XNO-8082R/XNB-9002/XNB-8002)

- L'alimentation secteur est disponible après l'achat d'un module secteur AC (SPC-100AC), (XM-9082/RXW-8082R) - Si les sources d'alimentation pour PoE et 24 VAC sont actives simultanément, la source d'alimentation externe tournant alternatif 24 VAC sera utilisée.

- Vous pouvez également utiliser un convertisseur doté d'une alimentation électrique par PoE pour fournir le courant à la caméra.

- Utilisez une alimentation électrique par PoE qui est conforme aux protocoles IEEE 802.3af.

- Si vous voulez connecter un périphérique externe, vous devez éteindre le périphérique externe avant de poursuivre.

- Connectez d'accord l'ensemble et la ligne d'alimentation de l'adaptateur, puis branchez le câble d'alimentation à la prise du mur.

Spécification du câble d'alimentation pour chaque modèle

Modèle	Pulsance d'entrée	Type de fil (AWG)	Longueur de câble (Max.)
XND-9082RV/XND-8082RV	DC 12V	#20	13m
XND-9082RV/XND-8082RV		#18	21m
XNV-9082RV/XNV-8082R	AC 24V	#22	16m
		#20	26m
	DC 12V	#20	13m
		#18	21m
XNO-9082RV/XNO-8082R	AC 24V	#22	14m
		#20	23m
	DC 12V	#20	11m
		#18	18m
XNB-9002/XNB-8002	AC 24V	#22	16m
		#20	26m
	DC 12V	#20	13m
		#18	21m

- Présentez soin de ne pas inverser la polarité en connectant le câble d'alimentation.

■ Le courant alternatif 24 V AC peut être connecté comme non polarisé.

Spécifications du câble réseau

Élement	Contenus	Remarque
Connecteur	RJ-45(10*100/1000BASE-T)
Ethernet	10/100/1000BASE-T
Câble	Catégorie 6
Distance max.	100 M
Support du PoE	IEEE 802.3af

Connectez à l'entrée/la sortie Audio

1. Branchez le port AUDIO IN de la caméra sur le microphone ou sur le port SORTIE LIGNE de l'amplificateur auquel le microphone est relié.
2. Vous pouvez utiliser le microphone interne de la caméra sans connexion de microphone externe (applicable uniquement aux modèles XND-9082RV/XND-8082RV/XNB-9002/XNB-8002).
3. Branchez le port AUDIO OUT de la caméra sur le microphone ou sur le port ENTRÉE LIGNE de l'amplificateur auquel le haut-parleur est relié.
4. Vérifiez les spécifications pour l'entrée audio.

-Codec audio

- Entrée Audio : G,711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz), G,726 ADPCM (Débit binaire : 16 kb/s, 24 kb/s, 32 kb/s, 40Kbps / Fréquence d'échantillonnage : 8 kHz), AAC (Débit binaire : 48Kbps / Fréquence d'échantillonnage : 16kHz) - Sorte Audio : G,711 PCM (Débit binaire : 64 kb/s / Fréquence d'échantillonnage : 8 kHz).

• Audio duplex complet

• Entrée audio (XND-9082RV/XND-8082RV/XNB-9002/XNB-8002) : Sélectionnable (microphone / ligne / microphone intégré), tension prise en charge : 2,5V CC (4mA), Impédance d'entrée : 2000 Ohms
• Entrée audio (XNV-9082R/XNV-8082R/XND-9082RF/XND-8082RF/XNO-9082R/XNO-8082R) : Sélectionnable (microphone / ligne), tension prise en charge : 2,5V CC (4mA), Impédance d'entrée : 2000 Ohms
• Sortie audio : Sortie ligne (3,5mm mono jack), sortie maximale : 1Vms
• Impédance de sortie de ligne : 6000

Si vous accédez au visualiseur Web et sélectionnez un microphone externe comme source d'entrée audio dans -, il est recommandé d'utiliser les spécifications suivantes :

-Plage de fréquences : 40-16.000 Hz

-Imperméabilisation : 1 500 0

-Sensibilité : -40 +3 dB (7,1-14,1 mV)

- Dans tous les cas suivants, les performances de classification sonore peuvent se détériorer ou un dysfonctionnement se produire :

-Si des sons de coup de feu sont entendus de manière continue dans un intervalle court (par exemple, un bruit de mitraillette) plutôt qu'un son de coup de feu unique -Si le bruit est trop fort pour pouvoir distinguer le bruit du son cible -Si deux, sons différents ou plus sont enregistrés simultanément -Si la classification sonore est appliquée lors de l'utilisation de la fonction d'élimination du bruit dans un endroit calme -Si la source des applaudissements ou des cris est proche de la caméra (à moins d'un mètre) -Si un son fort n'appartenant à aucune des catégories de classification de son (son d'avion, son de sreme, etc.) se fait subtilement entendre -Si le microphone externe ne répond pas aux spécifications recommandées*

Connexion au boîtier du port e/s

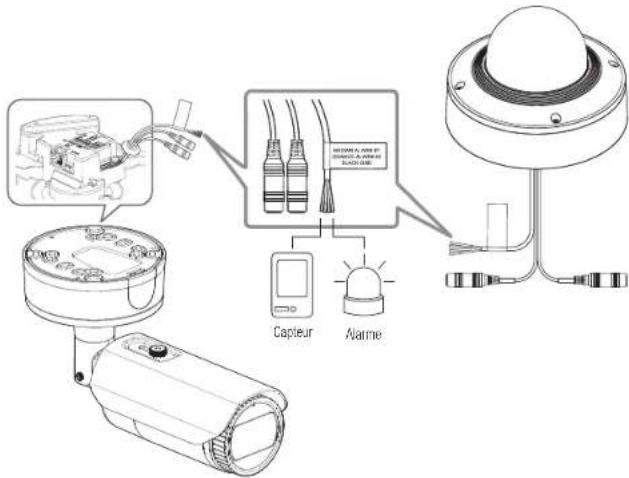

Raccordez le câble d'E/S d'alarme au port correspondant sur la case de port.

Connecteur associé à l'alarme

- Assurez-vous de brancher le câble audic/d'alarme fourni avant utilisation.

Couleur du câble Fonction Description
MARRON : ALARM #1DRANGE : ALARM #2	E/S D'ALARME 1,E/S D'ALARME 2	Ces deux ports sont configurables à partir de la vislormouse Web, car ils peuvent être utilisés comme entrées ou sortie d'alarme.※ Les modifications des E/S d'alarme peuvent être effectuées via la configuration de WebViewer.
NOIRE GND II s'agit d'une borne de terre.

Connexion au boîtier du port e/s (XNB-9002/XNB-8002)

Connectez le signal d'E/S de l'alarme sur le port correspondant situé à l'arrière du boîtier du port.

Function Description
ALARM 1, ALARM 2	Ces deux ports sont configurables à partir de la visionneuse Web, car les peuvent être utilisés comme entrée ou sortie d'alarme.※ Les modifications des E/S d'alarme peuvent être effectuées via la configuration de Webviewer.
GND I s'agit d'une borne de terre.
RS-485	En connectant un périphérique externe au port [RS-485 +, -], il est possible de le contrôier.□ La connexion GND est recommandée pour les communications RS-485. Si vous rencontrez un problème de communication, branchez correctement la broche GND pour corriger le niveau GND entre la caméra et le périphérique externe.

Pour se connecter à un capteur externe

Pour l'utiliser comme une entrée d'alarme : Connectez l'un des ports [E/S D'ALARME] et l'autre borne au port [GND].

Schéma de câblage d'entrée d'alarme (exemple)

Pour se connecter à une sortie d'alarme

Si des appareils (par exemple, un gyrophare et une sirène) qui dépassent les specifications de tension et de courant sont connectés en utilisant la méthode du collecteur ouvert, ils peuvent être endommagés.

Consultez le schéma de connexion de la sortie d'alarme ci-dessous.

Schéma de câblage de sortie d'alarme (exemple)

Connexion et configuration réseau

Vous pouvez configurer les paramètres de réseau en fonction de vos configurations de réseau. CONNECTER LA CAMÉRA DIRECTEMENT AU RÉSEAU DE ZONE LOCALE

Se connecter à la caméra à partir d'un PC local sur le LAN

1. Lancer un navigateur Internet sur le PC local.
2. Saisir l'adresse IP de la caméra dans la barre d'adresse du navigateur.

• Un PC à distance dans une sortie Internet externe de réseau LAN peut ne pas pouvoir se connecter à la caméra installée dans l'internet et si le renvoi de port n'est pas correctement configuré ou si un pare-feu est mis. Dans ce cas, pour résoudre le problème, contacter votre administrateur de réseau.
• Par défaut, l'adresse IP sera attribuée automatiquement depuis le serveur DHCP. En l'absence de serveur DHCP disponible, l'adresse IP sera définie sur 192.168.1.100. Pour modifier l'adresse IP, utilisez Device Manager. Pour plus d'informations sur l'utilisation de Device Manager, reportez-vous à « Utilisation de Device Manager ». [Page 49]

Connexion de la caméra directement à un MODEM dsl/câble basé sur le protocole DHCP

1. Connectez l'ordinateur utilisateur directement à la caméra réseau.
2. Lancez Dans Device Manager et modifiez l'adresse IP de la camera pour pouvoir utiliser le navigateur Web de votre bureau pour vous connecter à Internet.
3. Utilisez le navigateur Internet pour connecter le Web viewer.
4. Allez à la page [Configuration].
5. Allez sur [Réseau] - [DDNS], puis configurez les réglages DDNS.
6. Allez à [Basic] - [IP & Port], et définissez le type d'IP pour [DHCP].
7. Connectez la caméra, qui a été retirée de votre ordinateur, directement au modem.
8. Redémarrez la caméra.

- Pour plus d'informations sur la configuration de DONS, reportez-vous à laicle en ligne de Web Viewer. - Pour plus d'informations sur la définition du format IP, reportez-vous à laicle en ligne de Web Viewer.

Utilisation de DEVICE manager

Le programme Device Manager peut être téléchargé depuis le menu – du site Web d'Harwha Vision (https://www.HarwhaVision.com).

- Plus d'instructions relatives à Device Manager sont disponibles dans le menu de la page principale.

Recherche automatique de la caméra

Si une caméra est connectée au même réseau que l'ordinateur sur lequel Device Manager est installé, vous pouvez trouver une caméra réseau à l'aide de la fonction de recherche.

1. Cliquez sur la page principale de Device Manager.
2. Cochez la caméra dans la liste.
3. Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

Configuration de l'adresse IP

Si vous souhaitez modifier les paramètres réseau de la caméra, le signe doit être affiché sous <État>. Pour vous connecter, cliquez sur sur la page principale.

Configuration de l'ip statique

Entrez et configurez manuellement l'adresse IP et les informations sur le port.

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur la page principale de Device Manager.
3. Sélectionnez. • Les informations IP de la caméra seront affichées en fonction du réglage précédent.
4. Remplissez les catégories relatives à IP & Port.

Si vous n'utilisez pas de routeur large bande

Demandez au gestionnaire de réseau de définir les valeurs pour,,.

- HTTP Port : Permet d'accéder à la caméra à l'aide du navigateur Internet, réglé par défaut sur 80. - RTSP Port : Un port qui contrôle la diffusion en continu en temps réel. La valeur initiale est 554.

Si vous utilisez un routeur large bande

- IP Address : Entrez une adresse comprise dans la plage IP fournie par le Routeur large bande. ex.) 192.168.1.2~254, 192.168.0.2~254, 192.168. XXX.2~254

• Subnet Mask : La valeur du Routeur large bande est identique à celle de l'option de la caméra.
• Gateway : La valeur du Routeur large bande est identique à celle de l'option de la caméra.

- Les réglages peuvent varier selon le modèle du ROUTeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable. - Pour plus d'informations sur la redirection de port du routeur large bande, reportez-vous à... Configuration de la Redirection de la Plage de Ports (Mappage de Ports) ×. (Page 51)

Si le routeur large bande dispose de plusieurs caméras connectées

Configurez séparément les réglages IP et les réglages de port. ex:)

Catégorie Caméra 1 Caméra 2
Réglages IP	IP Address	192.168.1.100	192.168.1.101
	Subnet Mask	255.255.255.0	255.255.255.0
	Gateway	192.168.1.1	192.168.1.1
Réglages de port	HTTP Port	8080	8081
	RTSP Port	554	555

- Si l'option est réglée sur une valeur différente de 80, vous devez indiquer le numéro du réglage dans la barre d'adresse du navigateur Internet pour pouvoir accéder à la caméra.. ex.) http://P address : HTTP Port http://192.168.1.100:8080

1. Cliquez sur le bouton [Appliquer].
2. Si un message de réussite s'affiche, cliquez sur [OK].

Configuration de l'ip dynamique

Le DHCP vous envoie l'adresse IP.

- Exemple d'environnement IP Dynamique - Routeur large bande, disposant de caméras connectées, affecté à une adresse IP par le serveur DHCP - En cas de connexion directe de la caméra au modem via les protocoles DHCP - Adresses IP affectées par le serveur DHCP interne via le réseau LAN

1. Dans la liste, cliquez sur la caméra dont vous voulez modifier la configuration IP.
2. Cliquez sur la page principale de Device Manager.
3. Sélectionnez
4. Cliquez sur le bouton [Appliquer].
5. Si un message de réussite s'affiche, cliquez sur [OK].

Si la caméra ne peut pas être trouvée à l'aide de la fonction de recherche, elle peut être enregistrée à distance en entrant manuellement les informations IP, si la caméra est connectée à un réseau externe.

1. Cliquez sur – sur la page principale de Device Manager.
2. Entrez la plage d'adresses IP que vous recherchez.
3. Sélectionnez le de la caméra que vous enregistrez et entrez le port HTTP, l'identifiant et le mot de passe.
4. Cliquez sur le bouton [Associer].
5. Vérifiez si la caméra est enregistrée. • Vérifiez l'adresse MAC sur l'autocollant fixé sur la caméra.

Configuration automatique de l'ip

1. Dans la liste, cliquez sur la caméra dont vous voulez configurer automatiquement l'IP.
2. Cliquez sur <+] sur la page principale de Device Manager.
3. Le menu Configuration de l'équipement s'affiche.
4. Dans le menu, cliquez sur
5. Cliquez sur le bouton [Fermer].

Si vous avez installé un Routeur large bande muni d'une caméra connectée, vous devrez régler la redirection de la plage de ports sur le Routeur large bande de sorte qu'un ordinateur distant puisse accéder à la caméra qui y est installée.

Redirection manuelle de la plage de ports

1. Depuis le menu Setup du Routeur large bande, sélectionnez. Pour le réglage de la redirection de la plage de ports sur un Routeur large bande tiers, reportez-vous au manuel d'utilisation du Routeur large bande concerné.
2. Sélectionnez et pour chacune des caméras connectées au Routeur large bande. Le nombre de ports à configurer sur le routeur IP doit être réglé en fonction du nombre de ports indiqué dans -- sur le visualiseur Web de la caméra.
3. Une fois terminé, cliquez sur [Save Settings]. Vos réglages seront ainsi sauvegardés.

• La configuration du transfert de port est un exemple de configuration du routeur IP CISCO.
• Les réglages peuvent varier selon le modèle du routeur large bande connecté. Pour obtenir de plus amples informations à ce sujet, reportez-vous au guide d'utilisation du routeur applicable.

Réglage de la redirection de la plage de ports pour plusieurs caméras en réseau

• Vous pouvez définir une règle de redirection de port sur le périphérique du Routeur large bande via sa page Web de configuration.
• Un utilisateur peut modifier chaque port à l'aide de l'écran de réglage de la caméra.

Lorsque la Caméra 1 et la Caméra 2 sont connectées à un routeur :

La redirection de port peut être réalisée sans paramétrage supplémentaire du routeur si celui-ci supporte la fonction UPnP. Après avoir connecté la caméra réseau, cochez la case à cocher dans le menu dans 'Paramètres -> Réseau -> DDNS'.

1. Lancez Device Manager. Le système recherche les caméras connectées et en affiche la liste.
2. Double-cliquez sur une caméra pour y accéder. Le navigateur Internet démarre et se connecte à la caméra.

Vous pouvez aussi accéder à la caméra en tapant l'adresse IP de la caméra trouvée dans la barre d'adresse du navigateur Internet.

Connexion à la caméra depuis un ordinateur distant VIA internet

Sur un ordinateur distant en dehors du réseau du routeur haut débit, le cluster n'est pas autorisé, les utilisateurs peuvent accéder aux caméras situées sur le réseau d'un routeur haut débit à l'aide de l'URL DDNS de la caméra.

1. Avant de pouvoir accéder à une caméra depuis le réseau du Routeur large bande, vous devez régler la redirection des plages de port du Routeur large bande.
2. Depuis l'ordinateur distant, lancez le navigateur Internet et tapez l'adresse URL DDNS de la caméra ou l'adresse IP du Routeur large bande dans la barre d'adresse. ex.) http://ddns. hanwha-security. com/ID

- Pour utiliser le DONS, inscrivez-vous sur la page d'accueil DDNS (http://dxns. hanwha-security. com) et enregistrez le produit sur [Mon DDNS]>[Enregistrer le produit

Normalement, vous devez procéder comme suit

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP de la caméra dans la barre d'adresse ex.) • Adresse IP (IPv4) : 192.168.1.100 → http://192.168.1.100
3. la boîte de dialogue de connexion devrait apparaître.
4. Adresse IP (IPv6) : 2001:230:abcd:ffff:0000:0000:ffff:1111 → http://[2001:230:abcd:ffff:0000:0000:ffff:1111] - la boîte de dialogue de connexion devrait apparaître.

Si le numéro de port HTTP est différent de 80

1. Lancez le navigateur Internet.
2. Tapez l'adresse IP et le numéro de port HTTP de la caméra dans la barre d'adresse, ex. : Adresse IP : 192.168.1.100 : HTTP Numéro de port (8080)

→ http://192.168.1.100:8080 - la boîte de dialogue de connexion devrait apparaître.

Utilisation de l'adresse URL

1. Lancez le navigateur Internet.
2. Tapez l'adresse URL DDNS de la caméra dans la barre d'adresse. ex.) Adresse URL : http://ddns.hanwha-security.com/ID

- La boîte de dialogue de connexion devrait apparaître.

- La connexion réseau est désactivée dans un environnement uniquement LAN.

Se connecter via upnp

1. Exécutez le système d'exploitation afin de supporter le protocole UPnP.
2. Cliquez sur le nom de la caméra aux fins de recherche.

Dans le système d'exploitation Windows, cliquez sur le nom de la caméra recherchée dans le menu réseau.

- La fenêtre de connexion s'affiche.

Se connecter via bonjour

1. Exécutez le système client ou d'exploitation afin de supporter le protocole Bonjour.
2. Cliquez sur le nom de la caméra pour rechercher.

Sur le système d'exploitation Mac, cliquer sur le nom de la caméra lance la recherche depuis l'onglet Bonjour de Safari.

- La fenêtre de connexion s'affiche.

Vérification de l'adresse DDNS

Si la caméra est connectée directement à un modem câble ou à un modem DSL basé sur DHCP, l'adresse IP change chaque fois qu'elle tente de se connecter au FAI (la société à laquelle vous vous êtes abonné). Le cas échéant, vous ne serez pas informé du changement d'adresse IP par le serveur DDNS.

Une fois que vous enregistrez un périphérique dynamique basse sur IP sur le serveur, vous pouvez facilement vérifier l'adresse IP modifiée lorsque vous essayez d'accéder au périphérique. http://ddns.hanwha-security.com et enregistrez tout d'abord votre périphérique puis réglez le Web Viewer sur. Renommez également le champ avec la donnée utilisée pour l'enregistrement DDNS.

Réglage du MOT de PASSE

Lorsque vous accédez au produit pour la première fois, vous devez enregistrer le mot de passe de connexion.

- Pour un nouveau mot de passe de 8 à 9 chiffres, vous devez utiliser au moins trois des éléments suivants : lettres majuscules / minuscules, chiffres et caractères spéciaux. Pour un mot de passe de 10 à 15 chiffres, vous devez utiliser au moins deux des types mentionnés.

-Les caractères spéciaux qui sont autorisés : \~1024S%^0 - - 10 [.]?

• Pour plus de sécurité, il n'est pas recommandé de répéter les mêmes caractères ou entrées clavier consécutives pour vos mots de passe.
• Si vous avez perdu votre mot de passe, vous pouvez appuyer sur le bouton [RESET] pour initialiser le produit. Veuillez donc ne pas perdre votre mot de passe en utilisant un bloc-notes ou bien mémorisez-le.

Lorsque vous accédez à la caméra, la fenêtre de connexion apparaît. Saisissez l'identifiant utilisateur et le mot de passe pour accéder à la caméra.

1. Entrez « admin » dans la zone de saisie de texte. L'identifiant de l'administrateur « admin » est fixe et ne peut être modifié.
2. Saisissez le mot de passe dans le champ de saisie.
3. Cliquez sur [Sign in]. Si vous vous êtes connecté avec succès, vous verrez l'écran Live Viewer s'afficher.

Lorsque vous accédez à la visionneuse web de la caméra, accordez une attention particulière à la sécurité en vérifiant si les données d'image sont cryptées.

Si vous sélectionnez l'option » Remember my credentials » après avoir entré votre saisie, vous serez automatiquement connecté sans être invité à entrer vos informations de connexion à votre prochaine connexion. - Pour une qualité vidéo optimale, passez en affichage 100 %. La réduction du format de l'image peut couper l'image sur les bords.

Installation de la visionneuse WEB de la caméra

1. Cliquez sur l'icône [Configuration (
2. La fenêtre de configuration apparaît.
3. Vous pouvez configurer les paramètres pour les informations de base de la caméra, la vidéo, l'audio, le réseau, l'événement, l'analyse et le système sur le réseau.
4. Cliquez sur <Aide (?) pour voir les descriptions détaillées de chaque fonction.

RÉSOLUTION DE PROBLÈMES

PROBLÈME SOLUTION
Lorsqu’un utilisateur de Windows 10 accède à la visionneuse Web via Chrome ou Firefox, le volume sonore du microphone change périodiquement.	• Ce qui se produit quand le pilote de microphone a été réglé sur le pilote Realtek. Instaitez le périphérique audio haute définition (pilote par défaut Windows) ou le pilote tiers comme pilote de microphone.
Quelles sont les spécifications des fichiers WAVE nécessaires pour lire de l’audio au moment d’un événement ?	• Un désir d’échantillonnage de 48 000 x7 ou inférieur est recommandé.• Pour les bits par échantillon, une valeur jusqu’à 8x6 bits est recommandée.• Seul le format d’encodage POM est pris en charge.
Aucune vidéo n’est affichée lors de l’accès libre au visualiseur Web de plug-In sur Safari via HTTPS.	• Dans la fenêtre d’authentication contextuelle affichée lors de l’accès initial à https, cliquez sur “Afficher certificat d’authentication” et sélectionnez l option “Toujours faire conliance lors de la connexion à l’adresse IP du visualiseur Web désigné”.• Si le visualiseur Web ne peut toujours pas lire une vidéo après avoir sélectionné “Suivant” dans la fenêtre du massage ci-dessous, appuyez sur la touche de commande – 0 pour quillet le navigateur Safari plus recommencez et suivez les procédures indiquées ci-dessus.
Je n’ai pas accès à la caméra à partir d’un navigateur Internet.	• Vérifier pour s’assurer que les paramètres de réseau de la caméra sont appropriés.• Vérifier pour assurer que tous les câklos de réseau ont été correctement connectés.• Si elle est connectée en utilisant DHCP. vérifier que la caméra peut acquérir des adresses IP dynamiques sans aucun problème.• Si la caméra est connectée à un Routeur large bande, vérifier que le renvoi de port est configuré correctement.
Le visionneur a été déconnecté pendant le suivi.	• Les visionneurs connectés se déconnectent à tout changement apporté à la caméra ou aux configurations de réseau.• Vérifier toutes les connéctions de réseau.
La caméra connectée au réseau n’est pas détectée dans le programme Device Manager.	• Désactiver los paramètres du paro-fou sur voore PC et chercher de nouveau la caméra.
Chevauchement d’images.	• Vérifier si une ou plusieurs caméras sont configurée à une adresse multidifusion unique au lieu d’adresses différentes. Si une adresse unique est utilisée pour des caméras multiples, les images peuvent se chevaucher.
Aucune image n’apparaît.	• Si la méthode de transmission est configurée sur multidifusion, vérifier s’il y a un rouleur qui prend en charge la multidifusion dans le LAN sur lequel la caméra est connectée.

PROBLÈME SOLUTION
La voix n'est pas onregistrée même si les paramètres d'entrée audio sont configurés.	• Vous devez activer la case à cocher <Entrée audio> dans <Basic> - <Profil vidéo>.
de l<Analyse> est réglé sur <Activer>, mais je ne reçois pas de notification par e-mail même quand un événement d'analyse s'est produit.	• Vérifiez les réglages selon la séquence suivante :A. Vérifiez les réglages <Date et heure>.B. L'option <Détection mvt> doit être réglée sur <Activer>.C. Vérifiez si l'option <E-mail> du menu <Config. éwin.> est cochée avant utilisation.
Aucun signal n'est détecté au port Emission d'alerte, même en cas de génération d'un événement d'analyse vidéo intelligente.	• Vérifiez les réglages de port de sortie de l'alarme.
Impossible d'effectuer un enregistrement sur la carte Micro SD.	• Vérifiez que la carte mémoire n'est pas défectueuse.• Lors du remplacement de la carte Micro SD, l'alimentation doit être déconnectióe du produit.
La carte Micro SD est insérée mais la caméra no fonctionne pas correctement.	• Vérifiez si la carte Micro SD est insérée dans le bon sons. Le fonctionnement des cartes Micro SD formatées sur d'autres appareils n'est pas garanti sur cette caméra.• Formatez la carte Micro SD à nouveau sous le menu <Configuration> → <Événament> → <Stockerage>.
Impossible d'enregistrer sur le système NAS.	• Assuroz-vous quc l'information enregistrée dans le système NAS sont correcte.
Un rapport mentionne que le réglage du système NAS a échoué.	• L'adresse IP du NAS est valide.• ID/mot de passe du NAS est valide.• Assurez-vous de pouvoir accéder au dossier désigné comme dossier principal en utilisant le ID ou NAS.• Les items SMB/CIFS du NAS ne sont pas cochés.• L'adresse IP du NAS et cello de la caméra ont le même format.Ex) La valeur initiale du masque de sous-réseau du NAS et de la caméra est 255.255.255.0.Si I adresse IP est 192.168.20.32, alors l'adresse IP du NAS devrait être quelque part dans 192.168.20.1~192.168.20.255.• Vérifiez si vous avez tenté d'y accéder sous un autre nom d'utilisateur sans formaler le principal dossier utilisé ou sauvegardé.• Assurez-vous d'avoir utilisé l'équipement NAS recommandé.

Toute modification entreprise dans la conception de cet appareil non expressément approuvée par la partie responsable de la conformité pourrait annuler l'autorisation de l'utilisateur à utiliser l'équipement.

Cet appareil est conforme au point 15 du règlement FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) Cet appareil ne peut pas causer d'interférences nuisibles et (2) doit accepter toute interférence radio, y compris les interférences susceptibles de causer un mauvais fonctionnement. Cet équipement a été testé et se conforme aux limites relatives à un appareil numérique de classe A, conformément à la partie 15 des Réglementations FCC. Ces limites sont élaborées pour fournir un degré raisonnable de protection contre les interférences dangereuses si l'équipement fonctionne dans un environnement commercial.

Cet équipement génère, utilise et peut produire une énergie à radio fréquence, s'il n'est pas installé et utilisé selon le manuel d'instruction, il peut causer des interférences nuisibles aux communications radiophoniques.

Le fonctionnement de cet équipement au sein d'une zone résidentielle peut provoquer des interférences dangereuses. Dans ce cas, l'utilisateur est sommé de corriger l'interférence à ses propres frais.

Hanwha Vision se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement.

La marque Eco représente l'engagement de Hanwha Vision à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Les bons gestes de mise au rebut de ce produit (déchets d'équipements électriques et électroniques)

(Co symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.)

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

Élimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en ligne de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Fig. Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Hanwha

Vision
