| Type de produit | Moniteur tactile LCD |
| Marque | IIYAMA |
| Modèle | ProLite TF2238MSC-B1 |
| Taille de l'écran | 21,5 pouces (54,48 cm) |
| Résolution native | 1920 x 1080 (Full HD) |
| Technologie tactile | Capacitive projetée, 10 points |
| Luminosité | 600 cd/m² (typique), 525 cd/m² avec écran tactile |
| Rapport de contraste | 1000:1 (typique) |
| Angle de vue | 89° horizontal et vertical (typique) |
| Connecteurs d'entrée | HDMI, DisplayPort |
| Connecteurs USB | 1 amont (Type B), 2 aval (Type A) USB 3.2 Gen 1 |
| Haut-parleurs intégrés | 2 x 2 W stéréo |
| Prise casque | Mini-jack 3,5 mm stéréo |
| Alimentation | 100-240 VAC, 50/60 Hz, 0,7 A |
| Consommation électrique (typique) | 17 W |
| Consommation veille | ≤ 1,5 W |
| Dimensions (L × H × P) | 512,5 × 300,0 × 47,0 mm |
| Poids net | 5,1 kg |
| Montage VESA | 100 x 100 mm |
| Indice de protection (face avant) | IPX1 |
| Entretien de l'écran | Chiffon doux et sec, éviter alcool et désinfectants |
| Sécurité | Ne pas ouvrir le boîtier, utiliser tension adaptée |
| Réparabilité | Contact revendeur ou support iiyama |
FOIRE AUX QUESTIONS - ProLite TF2238MSC IIYAMA
Questions des utilisateurs sur ProLite TF2238MSC IIYAMA
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Moniteur au format PDF gratuitement ! Retrouvez votre notice ProLite TF2238MSC - IIYAMA et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ProLite TF2238MSC de la marque IIYAMA.
MODE D'EMPLOI ProLite TF2238MSC IIYAMA
Merci d'avoir choisi le moniteur LCD iiyama. Ce petit manuel contient toutes les informations nécessaires à l'utilisation du moniteur. Prière de le lire attentivement avant d'allumer le moniteur. Conserver ce manuel pour toute référence ultérieure.
Ce moniteur LCD est conforme aux spécifications des directives CE/UE 2014/30/UE, aux directives EMC, aux basses tensions 2014/35/UE, aux directives ErP 2009/125/CE et aux directives RoHS 2011/65/UE.
La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur comme à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.
Modèle No.: PL2438M, PL2238M
Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclage sont disponibles sur le site Internet : https://iiyama.com.
- Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis. ■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs. ■ Numéro d'enregistrement EPREL
TF2438MSC-B1 : 1512520 TF2238MSC-B1 : 1518603 TF2438MSC-B2 : 2568298
TABLE des matières
POUR VOTRE SÉCURITÉ....1
CONSIGNES DE SÉCURITÉ....1
REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)..3
SERVICE CLIENT....3
ENTRETIEN....4
AVANT D'UTILISER LE MONITEUR....5
FONCTIONS....5
VÉRIFICATION DU CONTENU DE L'EMBALLAGE....5
INSTALLATION 6
COMMANDES ET CONNECTEURS....8
CONNEXION DE VOTRE MONITEUR : ProLite TF2438MSC.....9
CONNEXION DE VOTRE MONITEUR : ProLite TF2238MSC.....10
MISE EN ROUTE DE L'ORDINATEUR....12
UTILISATION DU MONITEUR....14
MENU DES PARAMÈTRES DE RÉGLAGE....15
SYSTÈME VEILLE....22
DEPANNAGE 23
INFORMATIONS DE RECYCLAGE 24
ANNEXE....25
CARACTÉRISTIQUES TECHNIQUES : ProLite TF2438MSC-B1..25
CARACTÉRISTIQUES TECHNIQUES : ProLite TF2438MSC-B2..26
CARACTÉRISTIQUES TECHNIQUES : ProLite TF2238MSC-B1..27
DIMENSIONS : ProLite TF2438MSC....28
DIMENSIONS : ProLite TF2238MSC....28
FRÉQUENCES DE SYNCHRONISATION....29
Mise hors tension du moniteur en cas de fonctionnement anormal
En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama.
Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.
NE JAMAIS OUVRIR le boitier
Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.
NE PAS introduire d'objets dans le moniteur
N'insérez pas d'objets solides ou liquides tels que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.
Installer le moniteur sur une surface PLANE et STABLE
Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.
NE PAS Utiliser son moniteur pres de l'eau
N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.
Utiliser la tension secteur specifiee
Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.
Utilisation de l'adaptateur secteur et de ses accessoires
Lorsque vous utilisez un adaptateur secteur non fourni en standard, cela peut générer de la fumée car le voltage ou la polarité serait différente du modèle initial.
NE PAS Demonter l'adaptateur secteur
Démonter l'adaptateur secteur peut vous exposer à un incendie ou bien un choc électrique.
Protection des CABLES
Ne pas tirer ou plier l'adaptateur secteur, le câble secteur, et le câble vidéo. Ne pas placer le moniteur ou tout autre objet lourd sur les câbles. En cas de dommage, les câbles peuvent entrainer un incendie ou un choc électrique.
Conditions climatiques defavorables
Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.
Installation
Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.
NE PAS PLACER le moniteur dans une position dangereuse
Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurer de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.
Maintenir une BONNE ventilation
Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un feu ou des dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.
Deconnectez les CABLES lorsque vous deplacez le moniteur
Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.
Debranchez le moniteur
Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.
Toujours debrancher le moniteur en TIRANT sur la prise
Débrancher le câble d'alimentation ou le câble de signal en tirant sur la prise. Ne jamais tirer le câble par le cordon car cela peut engendrer un incendie ou un choc électrique.
NE touchez PAS la prise avec des MAINS humides
Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.
LORS de l'installation du moniteur sur votre ordinateur
Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.
Remarque pour un usage 24/7
Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.
N'utilisez PAS d'alcool ou de désinfectants sur le moniteur
Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface du panneau tactile et détériorer les composants.
Recommandations d'usage
Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimaux, positionnez l'écran juste au-dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'œil.
Remarques sur les ECRANS a cristaux liquides (LCD)
Les symptômes suivants n'indiquent pas qu'il y a un problème, c'est normal:
Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas, ajuster l'image correctement. La luminosité peut être légèrement inégale selon la configuration de bureau utilisée. En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.
Service CLIENT
Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après-vente d'iiyama pour conseil ou pour remplacer l'emballage.
Avertissement
Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama. ■ Pour des raisons de sécurité, éteignez et débranchez le moniteur avant de le nettoyer.
Attention
■ Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface du panneau tactile et détériorer les composants. ■ Pour éviter d'endommager le moniteur (panneau tactile, boîtier, bornes de connexion) ou les accessoires, n'utilisez jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface du panneau tactile et détériorer les composants.
Benzine
Diluant
Alcool
Eau de Javel
Peroxyde
Acétone
Chlorure de méthylène
Toluène
Ammoniaque
Solution d'hypochlorite de sodium
(Eau de Javel)
Eau hypochlorée
Solvants acides ou alcalins
Cire
Abrasifs
Nettoyant pour matériel de bureau
Nettoyant pour vitres
Papier de soie
Mouchoir humide
Chiffon chimique
Papier de nettoyage
etc.
■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau tactile. ■ Ne laissez pas le panneau tactile mouillé. Si des gouttelettes d'eau ou d'autres liquides se déposent sur l'écran, essuyez-le immédiatement avec un chiffon doux et sec. Si l'eau reste sur le panneau tactile, il risque de se décolorer ou de se tacher. De plus, si de l'humidité pénètre à l'intérieur du moniteur, cela peut l'endommager. ■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.
Entretien régulier
Essuyez délicatement le boîtier avec un chiffon doux, sec et propre. Si votre moniteur est particulièrement sale, imbibez le chiffon d'un détergent doux dilué dans de l'eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuite immédiatement avec un chiffon doux et sec.
Désinfection à l'alcool
La désinfection à l'alcool peut provoquer une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface du panneau tactile et détériorer les composants. Nous vous recommandons plutôt de vous désinfecter les mains à distance de l'écran, avant et après son utilisation.
Si vous devez absolument désinfecter le moniteur avec de l'alcool, veuillez d'abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l'alcool.
Avant d'utiliser le moniteur
◆ Résolutions prises en charge jusqu'à 1920 × 1080 Contraste élevé 1000:1 (Typique): ProLite TF2238MSC-B1 / ProLite TF2438MSC-B1 Contraste élevé 1300:1 (Typique): ProLite TF2438MSC-B2 Luminosité 600cd/m² (Typique), 525cd/m² (Avec Écran tactile) Lissage numérique des caractères Haut-parleurs stéréo 2 haut-parleurs stéréo 2 W Système de Veille Conforme au standard de montage VESA (100mm x 100mm) Conforme au standard de IPX1 (Seulement la face avant)
Vérification du contenu de l'emballage
Les accessoires suivants sont inclus dans votre emballage. Vérifiez qu'ils sont inclus avec le moniteur. En cas d'élément absent ou endommagé, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Câble d'alimentation*
■ Câble HDMI
Câble USB
- Cache-câble
■ Guide de sécurité
■ Guide de démarrage rapide
Attention
* Toutes les garanties sont annulées en cas de problèmes ou de dommages causés par un câble d'alimentation non fourni par iiyama.
Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75 mm² doit être utilisé.
Attention
■ Avant d'installer, assurez-vous que le mural ou boîtier intégré est assez solide pour supporter le poids de l'écran et les accessoires de montage.
Attention

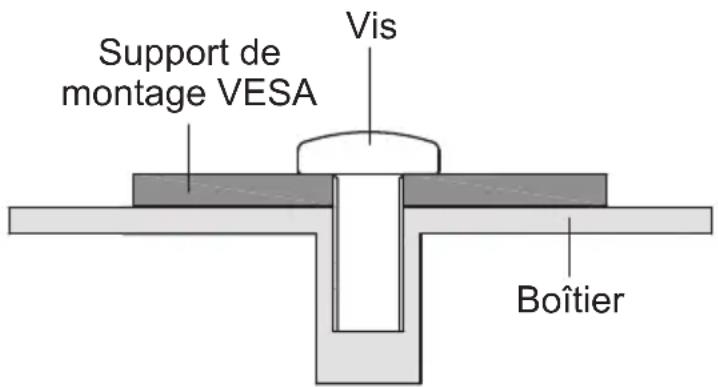

Utilisez quatre vis M4 x 10 mm pour fixer un support de montage VESA au moniteur. Veillez à ce que toutes les vis soient serrées et fixées correctement.
Lors du montage mural, il convient de tenir compte de l'épaisseur du support de montage VESA.
L'épaisseur du support de montage VESA est supposée être d'environ 2,5 mm.
L'utilisation d'une vis plus longue que celle-ci peut provoquer un choc électrique ou des dommages car elle peut entrer en contact avec les pièces électriques à l'intérieur du moniteur.
Ce produit n'a pas été conçu pour être utilisé dans un environnement à haute température.
Si le produit est placé dans un boîtier externe, vous devez assurer une ventilation suffisante pour maintenir la température adéquate à la spécification du produit.
Il a été conçu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait". Pour utiliser le mode "Portrait", vous aurez besoin d'une carte vidéo adaptée.
Disponible
Pas disponible


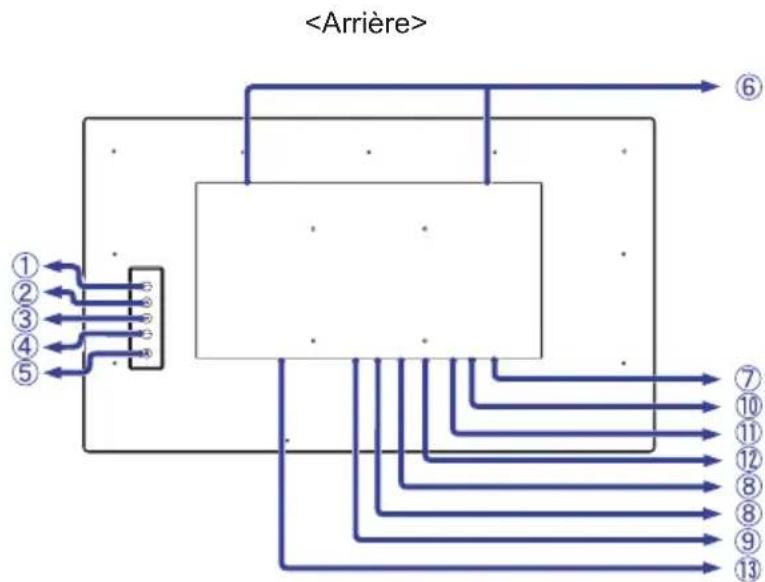

• ProLite TF2238MSC
① Touche Menu (MENU) ② Touche Défilement haut / Eco (△) ③ Touche Défilement vers le bas / Volume (∇) ④ Enter / Sélection d'entrée (ENTER) ⑤ Commutateur d'alimentation ⑥ Haut-parleurs ⑦ Voyant d'alimentation
Bleu : Fonctionnement normal Orange : Mode veille
⑧ Connecteur USB en aval (USB3,2 Gen 1: 5Gbps, 5V, 900mA) ⑨ Connecteur USB en amont (PC USB) ⑩ Prise Casque (EARPHONE)
Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
⑪ Connecteur de HDMI (HDMI) ⑫ Connecteur de DisplayPort (DP) ⑬ Connecteur d'alimentation secteur (~Courant alternatif) (AC IN)
Connexion de votre moniteur : ProLite TF2438MSC
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Branchez l'ordinateur au moniteur à l'aide du câble USB. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.
■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120 / 240V, 20A (maximum). ■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. ■ Le matériel connectable de Type A doit être connecté à la Prise de Terre. ■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile. ■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe. ■ Lorsque vous mettez l'appareil en marche, ne le faites pas en touchant la surface de l'écran tactile avec la main. L'écran tactile pourrait mal fonctionner.
[Exemple de connexion]
Connexion de votre moniteur : ProLite TF2238MSC
① Assurez-vous que l'ordinateur et le moniteur sont éteints. ② Connectez l'ordinateur au moniteur avec le câble de signal. ③ Branchez l'ordinateur au moniteur à l'aide du câble USB. ④ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique. ⑤ Allumez votre écran et votre ordinateur.
■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120 / 240V, 20A (maximum). ■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama. ■ Le matériel connectable de Type A doit être connecté à la Prise de Terre. ■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile. ■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe. ■ Lorsque vous mettez l'appareil en marche, ne le faites pas en touchant la surface de l'écran tactile avec la main. L'écran tactile pourrait mal fonctionner.
Exemple de connexion
Montage et démontage du cache-câble
Placez d'abord un morceau de tissu doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
① Enlever le vis du moniteur comme indiqué à l'étape 1.
② Connecter les câbles, comme indiqué à l'étape 2, placez le capot cache-câble et fixez fermement avec les vis.
<Démontage>
① Retirer les vis et le cache-câbles, comme décrit dans l'étape 3.
Etape 1
Passez aux fréquences souhaitées, détails à la page 28 "FRÉQUENCES DE SYNCHRONISATION".
Systèmes d'exploitation compatibles tactile
| Souris Digitaliseur Les gestes* | |||
| Windows8/8.1/10/11 | × | ○ | ○ |
| Windows7 | × | ○ | ○ |
| Windows Vista | × | ○ | × |
| Windows XP | ○ | × | × |
| Mac OS/OS X | × | × | × |
| Linux | △ | × | × |
| Android | × | × | × |
| Les fonctions | ClickCopieDouble click | ScintillementAperçu visuel | DigitaliseurAppuyer et taper, Rotation, Zoom avant/ arrière |
Les autres versions du système d'exploitation qui ne figurent pas ici ne sont pas supportées.
: Compatible : Non compatible
Dépend de la prise en charge de Linux à partir de la version du système d'exploitation
* Les gestes peuvent être supportés par des applications spécifiques.
■ Appuyez sur Paramètres d'entrée en mode double écran.
① Connectez d'abord le moniteur principal à l'ordinateur.

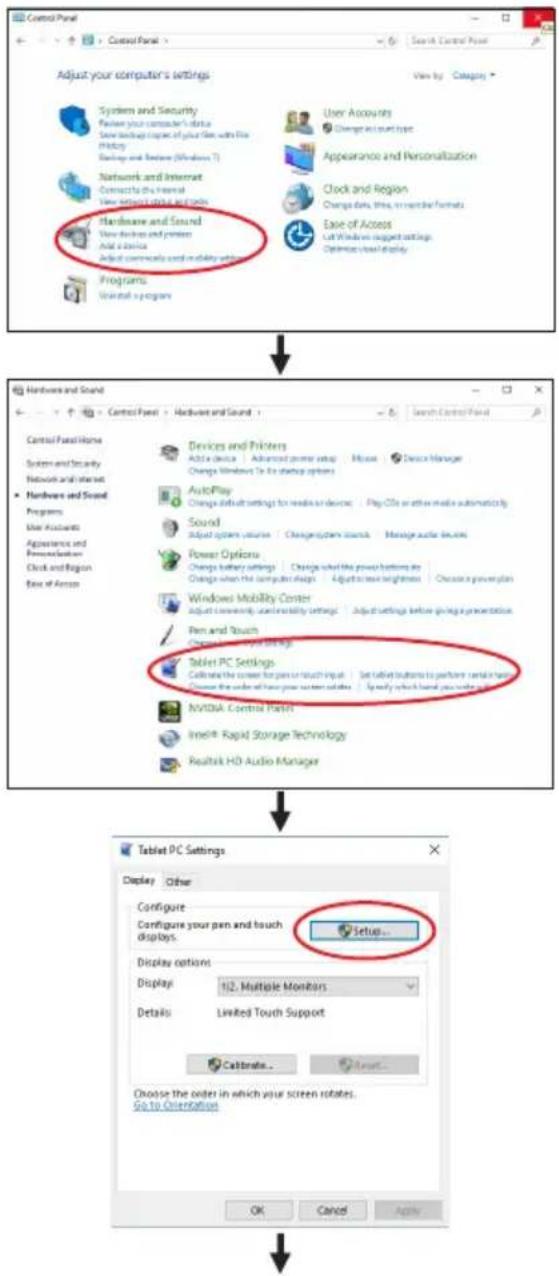

Définissez le Panneau de configuration > Matériel et audio > Paramètres du Tablet PC > Affichage > Configuration.
Le message suivant apparaîtra à l'écran. Veuillez suivre les instructions.
② Après le réglage du premier moniteur, connectez un deuxième moniteur et effectuez la configuration de la même manière que pour le premier.
Les moniteurs fonctionnent en mode double écran, le contrôle tactile n'est pas pris en charge sur deux moniteurs en même temps.
Le contrôle tactile ne peut être effectué que sur un seul moniteur.
Utilisation du moniteur
Le LCD iiyama est réglé à l'usine avec une fréquence de synchronisation figurant à la page 28 afin de donner la meilleure image. Vous pouvez également ajuster la position de l'image comme vous le souhaitez en suivant le mode opératoire ci-dessous.

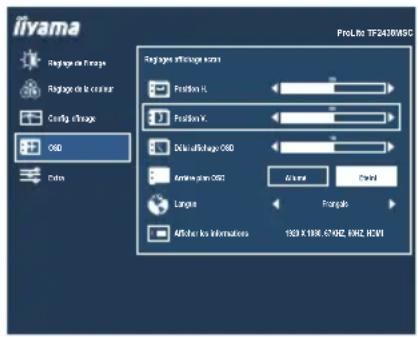

① Appuyez la touche MENU pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant les touches ▲ et ▼.
② Sélectionnez la page de menu où se trouve l'icône de l'ajustement désiré. Appuyez la touche ENTER. Utilisez ensuite les touches ▲ pour mettre en surbrillance l'icône du réglage souhaité. ③ Appuyez la touche ENTER à nouveau. Utilisez ensuite les touches ▲/ ▼ pour effectuer les ajustements ou réglages appropriés. ④ Appuyez la touche MENU pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.
Par exemple, pour corriger la position verticale OSD, sélectionnez l'élément OSD d'image du Menu, puis appuyez la touche ENTER. Puis, sélectionnez Position V. en utilisant les touches
▲/▼
Appuyez la touche ENTER à nouveau. Utilisez ensuite les touches ▲ / ▼ pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.
Appuyez la touche MENU pour finir et les modifications sont enregistrées en mémoire.
■ Lorsque l'utilisation des touches est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la Interruption OSD. La touche MENU peut également être utilisée pour fermer rapidement la fenêtre OSD. ■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu. ■ Tous les ajustements n'ont qu'un seul réglage qui s'applique sur toutes les fréquences de signal.
MENU des paramètres de réglage

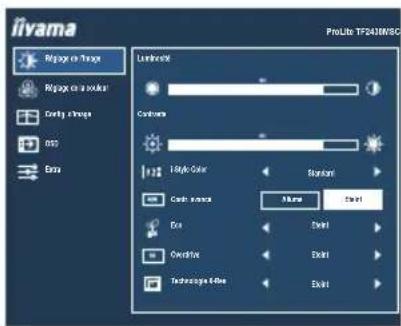

Réglage de l'image
| Luminosité *1,2Brightness | Trop sombreTrop clair | |
| Contraste *1Contrast | Trop terneTrop intense | |
| i-Style Color *1,2,3i-Style Color | EteintOff | Revenir aux réglages de base en ajustant les couleurs, hormis la couleur i-Style. |
| StandardStandard | Pour l'environnement de fenêtre général et le réglage par défaut du moniteur. | |
| Jeux Game | Pour l'environnement de jeu de PC. | |
| Cinéma Cinema | Pour l'environnement de film et de vidéo. | |
| Paysage Scenery | Pour l'affichage d'images de paysage en extérieur. | |
| TexteText | Pour l'édition de texte et l'affichage en environnement de traitement de texte. | |
| Contr. avancé *1Adv. Contrast | Augmentation du Réglage de Ratio de Contraste.Al | |
| Eteint Off | Ratio de Contraste Typique. | |
| NOTEZ La fonction Contr. avancé ajuste la luminosité de l'image et augmente la ratio de contraste durant les phases d'images animées.La Contraste, Luminosité, i-Style Color, Eco, Gamma et Temp. Couleur (Color Temp.) ne peuvent pas être ajustés et sélectionnés lorsque la fonction Contr. avancé est activée. | ||
| Eco *1Direct | Eteint Off Normal | |
| Mode1 Mode1 | La luminosité du back-light (Retro éclairage) est réduite. | |
| Mode2 Mode2 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode1. | |
| Mode3 Mode3 | La luminosité du back-light (Retro éclairage) est réduite plus qu'en Mode2. | |
Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.
- Éco : Appuyez sur la touche ▲ lorsque le Menu n'est pas affiché.

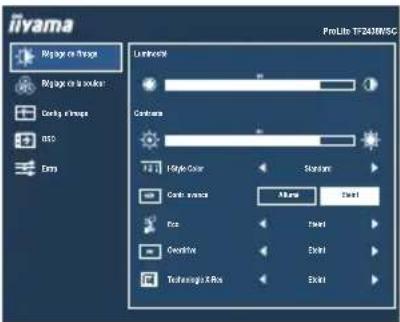

Réglage de l'imagePicture Adjust | ||
| Ajustement Probleme / Option Touche correspondante | ||
| Overdrive *4Overdrive | Eteint Off / 1 / 2 / 3 / 4 / 5Il améliorera le temps de réponse de niveau gris du panneau d'affichage à cristaux liquides.Un niveau plus élevé a comme conséquence un plus rapide le temps de réponse. | |
| Technologie X-ResX-Res Technology | Eteint Off | Normal |
| Léger Soft | Rehausser les contours de l'image. | |
| Moyen Middle | Améliore le bord de l'image plus que l'option Léger. | |
| Poussé Hard | Améliore le bord de l'image plus que l'option Moyen. | |
*1 La disponibilité de chaque élément dépend de l'élément qui est activé. Voir page 20 Matrice de corrélation de fonctions pour plus de détails.
Ajustez la luminosité quand vous utilisez le moniteur dans une pièce sombre et que vous sentez que l'écran est trop lumineux.
*3 i-Style Color est désactivé lorsque Réd. de lum. bleue a été sélectionné.
*4 Quand l'Overdrive est activé, un certain niveau de conservation d'image sera causé.

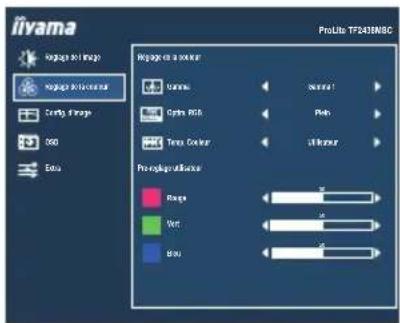

| Ajustement Problème / Option Touche correspondante | |||
| Gamma *2Gamma | Gamma1 Gamma 1 | Fort contraste | |
| Gamma2 Gamma 2 | Normal | ||
| Gamma3 Gamma 3 | Sombre | ||
| Optim. RGBRGB Range | Plein Full | Pour l'affichage de couleurs en pleine échelle | |
| Mimite Limited | Pour l'affichage de couleurs en échelle limitée | ||
| Temp. Couleur *2Color Temp. | Utilisateur User | Rouge | Trop faible   |
| Vert | |||
| Bleu | |||
| Froides Cool | Couleur froide | ||
| Normal Normal | Couleur normale | ||
| Chaudes Warm | Couleur chaude | ||
*1 La Réglage de la couleur (Color Settings) sont désactivés lorsque Réd. de lum. bleue a été sélectionné. *² La disponibilité de chaque éléments dépend de l'éléments qui est activé. Voir page 20 Matrice de corrélation de fonctions pour plus de détails.

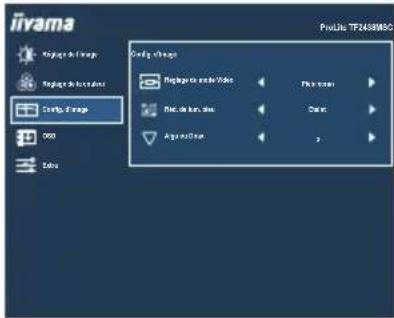

Config. d’imageImage Settings | ||
| Ajustement Probleme / Option Touche correspondante | ||
| Réglage du mode Vidéo *1Video Mode Adjust | Plein écran Full | Extension de l’affichage. |
| Format Aspect | Extension de proportion d’affichage | |
| Réd. de lum. bleu *2Blue Light Reducer | Eteint Off | Normal |
| Mode1 Mode1 | La lumière bleu est réduite. | |
| Mode2 Mode2 | La lumière bleu est réduite plus que dans le Mode 1. | |
| Mode3 Mode3 | La lumière bleu est réduite plus que dans le Mode 2. | |
| Aigu ou Doux *1Sharp and Soft | 1 2 3 4 5 6Vous pouvez changer la qualité de l’image de 1 à 6 (Nette à Lisse). Appuyez la touche ▲pour changer la qualité de l’image dans l’ordre croissant. Appuyez la touche ▼pour changer la qualité de l’image dans l’ordre décroissant. | |
*1 Une image peut apparaître au centre de l'écran avec un format de 4:3, 5:4 ou 16:10. Lorsque la résolution vidéo d'entrée est 4:3, 5:4 ou 16:10, la mise à l'échelle de l'affichage est préservée ou que le mode de mise à l'échelle ou l'option de mise à l'échelle est sélectionné sur le GPU, cette fonction est activée. *2 Le Réd. de lum. bleu ne peut pas être activé si les fonctions i-Style Color, Contr. avancé ou Eco est activée.
 | ||||

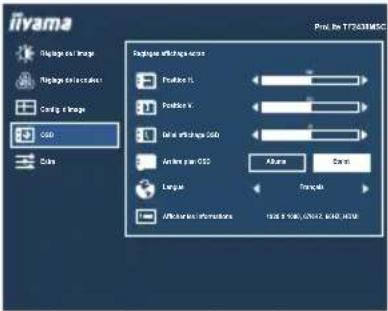

| Ajustement Probleme | / Option Touche correspondante | |||
| Position H. OSD Horizontal Position | OSD trop à gauche | |||
| OSD trop à droite | ||||
| Position V. OSD Vertical Position | OSD trop basse | |||
| OSD trop haute | ||||
| Délai affichage OSD OSD Time | Vous pouvez régler la durée d'affichage de l'OSD entre 5 et 60 secondes. | |||
| Arrière plan OSD OSD Background | Allumé On | Le fond d'OSD est rendu transparent. | ||
| Eteint Off | Renvoyez le fond d'OSD. | |||
| Langue Language | English | Anglais | Česky Tchéque | |
| Français | Français | Italiano Italien | ||
| Deutsch | Allemand | Русский Russe | ||
| Nederlands | Néerlandais | 日本語 Japonais | ||
| Polski | Polonais | |||
| Afficher les informations Display Information | Affiche les informations sur le signal d'entrée actuel de la carte graphique dans votre ordinateur. NOTEZ Consultez le guide d'utilisation de votre carte graphique pour plus d'informations sur le changement de la résolution et de la vitesse de rafraîchissement. | |||

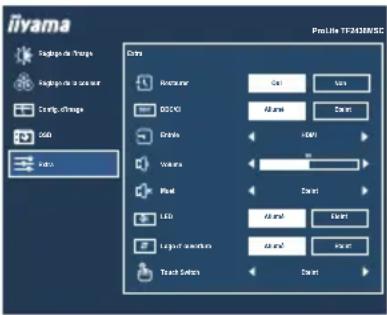

ExtraExtra | ||
| Ajustement Probleme / Option Touche correspondante | ||
| RestaurerReset | Oui Yes | Les données préréglées à l'usine sont restaurées. |
| Non No | Retourne au Menu. | |
| DDC/CIDDC/CI | Allumé On | Le DDC/CI est activé. |
| Eteint Off | Le DDC/CI est éteint. | |
| EntréeSignal Select Direct | Auto Auto Choisir | l'Entree du Signal automatiquement. |
| Sélectionnez l'entrée Digital (HDMI). HDMI | ||
| Sélectionnez l'entrée Digital (DisplayPort). DisplayPo | ||
| NOTEZ Lorsque vous sélectionnez le mode "Auto", une seule source disponible sera validé automatiquement. La source d'entrée est fixe, non choisie automatiquement si HDMI et DisplayPort qui sont choisis. | ||
| Volume Volume Direct | Trop faibleTrop fort | |
| Muet Mute Direct | Allumé | Désactive le son temporairement. |
| Eteint | Retourne le volume sonore au niveau précédent. | |
| LED LED | Allumé On | La Voyant d'alimentation est allumée. |
| Eteint Off | La Voyant d'alimentation est éteinte. | |
| NOTEZ Eteignez le Voyant d'alimentation si la lumière vous dérange. | ||
| Logo d' ouvertureOpening Logo | Allumé On | Le logo IIYAMA est affiché lorsque le monitor est allumé. |
| Eteint Off | Le logo IIYAMA n'apparaît plus lorsque le moniteur est allumé. | |
| Touch Switch * Touch Switch | Eteint Off | Contact normal (avec les mains libres ou un stylet de pointage) |
| Gants Glove | Contact avec main gantée (Epaisseur du support + 2mm) | |
| Étanche Waterproof | Le fonctionnement tactile est possible même si des gouttes d'eau adhèrent à la surface de l'écran tactile. | |
* Veuillez allumer l'appareil et régler le Touch Switch (commutateur tactile) quand l'installation du Moniteur est terminée.
La mise sous tension et si vous réglez le Touch Switch (commutateur tactile) avant l'installation du moniteur, cela peut entraîner un mauvais alignement, voire un mauvais fonctionnement de la calibration tactile.
Les gants compatibles sont des gants en latex conducteur.
Le nombre maximum de points de contact varie en fonction du mode sélectionné.
| Points de contact max. | |
| Eteint(Normal) 10 | |
| Gants 10 | |
| Étanche 10 | |
Vous pouvez passer les éléments du menu et afficher directement les réglages de et/ou la mise à l'échelle de l'écran par la manipulation suivante.
- Volume : Appuyez la touche lorsque le Menu n'est pas affiché.
- MuET: Appuyez la touche pendant 2 secondes successivement lorsque le Menu n'est pas affiché. Muet et Rétablir le son s'enclenchent en appuyant successivement sur le bouton.
- Entrée: Appuyez sur la touche ENTER lorsque le menu n'apparaît pas à l'écran, il va alors s'afficher.
Appuyez et maintenez la touche “ ENTER ” durant 5 secondes lorsque le menu n'est pas affiché pour verrouiller / déverrouiller la fonction de blocage POWER.
■ Matrice de corrélation de fonctions
| Élément sélectionnéÉlément activé | Réglage de l'image Couleur | ||||||
| Contraste | Luminosité | i-Style Color | Contr. avancé | Eco Gamma Couleur | |||
| i-Style Color | — — — — | √ | |||||
| Contr. avancé | — — | — | — — | — | |||
| Eco | √ | — | √ | √ | √ | √ | |
√ : Disponible
- : Indisponible
Système VEILLE
Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active.
Il existe un mode veille disponible comme décrit ci-dessous. La fonction de veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

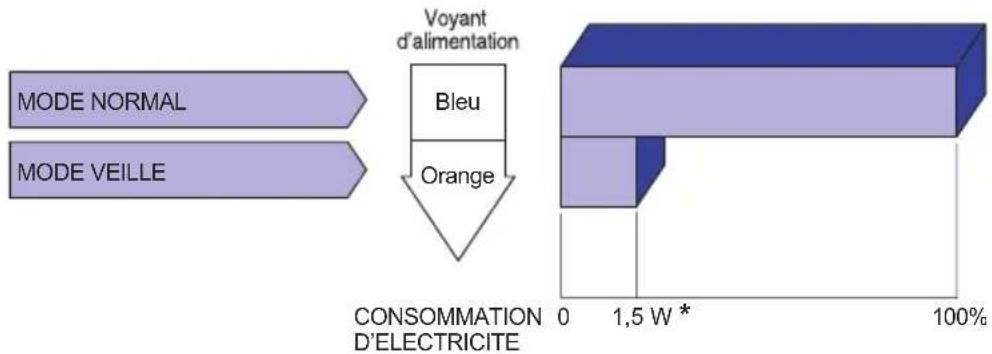

Mode veille
Quand le signal vidéo de l'ordinateur est inactif, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 1,5W*. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode veille, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.
* Lorsque les périphériques USB ne sont pas connectés.
Depannage
En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.
- Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
- Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
- Si vous rencontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.
Problème de contrôle
L'image n'apparaît pas.
(Le voyant d'alimentation ne s'allume pas)
(Le voyant d'alimentation est bleu)
(Le voyant d'alimentation est orange)
□ Le câble d'alimentation est-il correctement branché ? □ L'interrupteur marche-arrêt est-il sur ON ? □ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne. □ Si l'économiseur d'écran est activé, toucher la souris ou l'écran. □ Augmenter le Contraste et/ou la Luminosité. □ L'ordinateur est-il allumé ? □ Le câble de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
□ Si le moniteur est en mode veille, toucher la souris ou l'écran.
□ L'ordinateur est-il allumé ?
□ Le câble de signal est-il correctement branché ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
L'écran n'est pas synchronisé.
□ Le câble de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
L'écran n'est pas centré.
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
④ L'écran est trop lumineux ou trop sombre.
Est-ce que le niveau de sortie vidéo de l'ordinateur est dans la plage de valeurs du moniteur ?
⑤ L'écran tremble.
La tension d'alimentation est-elle dans la plage de valeurs du moniteur ? Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
⑥ Pas de son.
□ L'équipement audio (ordinateur etc.) est en marche. □ Le câble audio est connecté correctement. □ Augmentez le volume. □ Le Muet est OFF. □ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.
Problème de contrôle
⑦ Le son est trop □Le niveau de sortie de l'équipement audio est dans les spécifications du fort ou trop faible. moniteur. ⑧ L'audition d'un bruit parasite. □ Le câble audio est connecté correctement. ⑨ L'écran tactile ne □Avez-vous vérifié que le câble USB est bien connecté à sa fiche ? répond pas. □Avez-vous vérifié que le pilote est bien installé ? ⑩ Aucune action au toucher (pas de changement de position) □Avez-vous vérifié que la fonction de calibration a été installée convenablement ?
Informations de recyclage
Pour une meilleure protection de l'environnement, svp ne disposez pas votre moniteur.
Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.
ANNEXE
Design et spécifications techniques peuvent être sujets à modifications, sans préavis.
CARACTÉRISTIQUES TECHNIQUES : ProLite TF2438MSC-B1
| Ecran Tactile | Système d'affichage | Technologie capacitive projetée 10pt Tactile |
| La transmission de la lumière | 87% | |
| Dûreté | 7H | |
| Épaisseur totale 3,6mm | ||
| Système de Communication | USB | |
| Catégorie de taille 24" | ||
| Panneau LCD | La technologie des panneaux | IPS |
| Taille Diagonale : 23,8" (60,47cm) | ||
| Taille du point 0,2745 mm H × 0,2745 mm V | ||
| Luminosité | 600cd/m2 (Typique), 525cd/m2 (Avec Ecran tactile), 285cd/m2 (Par défaut / Économie d'énergie) | |
| Rapport de contraste | 1000 : 1 (Typique: Avec Ecran tactile) | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| Temps de réponse 14ms (Typique), 5ms (Gris au Gris)*3 | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation | HDMI: Horizontale : 30,0-83,0 kHz, Verticale : 50-76 HzDisplayPort: Horizontale : 30,0-83,0 kHz, Verticale : 55-76 Hz | |
| Résolution Native 1920 × 1080, 2,1 Mégapixel | ||
| Résolution Maximum Supportée 1920 × 1080 60Hz | ||
| Connecteur d'entrée HDMI, DisplayPort | ||
| Signal vidéo en entrée | HDMI, DisplayPort | |
| USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA) | ||
| Nombre de ports USB Taille du connecteur | 1 Montante - Gamme B2 Descendante - Gamme A | |
| Prise Casque Prise mini 3,5 mm (stéréo) | ||
| Haut-parleurs 2W x 2 (haut-parleurs stéréo) | ||
| Taille d'écran maximale | 527,04mm L × 296,46mm H / 20,7" L × 11,7" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 0,8A | |
| Puissance absorbée*1 | 22W typique, Mode veille : 1,5 W maximum, Mode éteint : 0,3W maximum | |
| Dimensions / Poids net | 561,5 × 337,0 × 47,5mm / 22,1 × 13,3 × 1,9" (L×H×P)6,5kg / 14,3lbs | |
| Conditions de fonctionnement | Utilisation : Température Humidité 5 à 35°C / 41 à 95°FStockage : Température Humidité 10 à 80% (sans condensation) -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation) | |
| Homologation | CE, UKCA, TÜV-Bauart, cTÜVus, EAC, IPX1*2 | |
*1 Les périphériques USB et audio-vidéo ne sont pas connectés. *2 Conforme au standard de IPX1 : Seulement la face avant. *3 Lorsque le réglage de l'overdrive est sur la valeur 5.
Caractéristiques techniques : ProLite TF2438MSC-B2
| Ecran Tactile | Système d'affichage | Technologie capacitive projetée 10pt Tactile |
| La transmission de la lumière | 87% | |
| Dûreté | 7H | |
| Épaisseur totale 3,6mm | ||
| Système de Communication | USB | |
| Catégorie de taille 24" | ||
| Panneau LCD | La technologie des panneaux | IPS |
| Taille Diagonale : 23,8" (60,47cm) | ||
| Taille du point 0,2745 mm H × 0,2745 mm V | ||
| Luminosité | 600cd/m2 (Typique), 525cd/m2 (Avec Ecran tactile), 250cd/m2 (Par défaut / Économie d'énergie) | |
| Rapport de contraste | 1300 : 1 (Typique: Avec Ecran tactile) | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| Temps de réponse 14 ms (Typique), 5ms (Gris au Gris)* 3 | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation Horizontale : 30,0-138,0 kHz, Verticale : 50-120 Hz | ||
| Résolution Native 1920 × 1080, 2,1 Mégapixel | ||
| Résolution Maximum Supportée 1920 × 1080 120Hz | ||
| Connecteur d'entrée HDMI, DisplayPort | ||
| Signal vidéo en entrée | HDMI, DisplayPort | |
| USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA) | ||
| Nombre de ports USB Taille du connecteur | 1 Montante - Gamme B2 Descendante - Gamme A | |
| Prise Casque Prise mini 3,5 mm (stéréo) | ||
| Haut-parleurs 2W x 2 (haut-parleurs stéréo) | ||
| Taille d'écran maximale | 527,04mm L × 296,46mm H / 20,7" L × 11,7" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 0,8A | |
| Puissance absorbée*1 | 22W typique, Mode veille : 1,5 W maximum, Mode éteint : 0,3W maximum | |
| Dimensions / Poids net | 561,5 × 337,0 × 47,5mm / 22,1 × 13,3 × 1,9" (L×H×P)6,5kg / 14,3lbs | |
| Conditions de fonctionnement | Utilisation : Température Humidité 5 à 35°C / 41 à 95°F 10 à 80% (sans condensation)Stockage : Température Humidité -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation) | |
| Homologation | CE, UKCA, TÜV-Bauart, cTÜVus, EAC, IPX1*2 | |
*1 Les périphériques USB et audio-vidéo ne sont pas connectés. *2 Conforme au standard de IPX1 : Seulement la face avant. *3 Lorsque le réglage de l'overdrive est sur la valeur 5.
Caractéristiques techniques : ProLite TF2238MSC-B1
| Ecran Tactile | Système d'affichage | Technologie capacitive projetée 10pt Tactile |
| La transmission de la lumière | 87% | |
| Dûreté | 7H | |
| Épaisseur totale 3,6mm | ||
| Système de Communication | USB | |
| Catégorie de taille 22" | ||
| Panneau LCD | La technologie des panneaux | IPS |
| Taille Diagonale : 21,5" (54,48cm) | ||
| Taille du point 0,2493 mm H × 0,241 mm V | ||
| Luminosité | 600cd/m2 (Typique), 525cd/m2 (Avec Ecran tactile), 270cd/m2 (Par défaut / Économie d'énergie) | |
| Rapport de contraste | 1000 : 1 (Typique: Avec Ecran tactile) | |
| Angle de vue | Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique) | |
| Temps de réponse 14ms (Typique), 5ms (Gris au Gris)*3 | ||
| Couleurs affichées Environ 16,7 millions | ||
| Fréquence de synchronisation | HDMI: Horizontale : 30,0-83,0 kHz, Verticale : 50-76 HzDisplayPort: Horizontale : 30,0-83,0 kHz, Verticale : 55-76 Hz | |
| Résolution Native 1920 × 1080, 2,1 Mégapixel | ||
| Résolution Maximum Supportée 1920 × 1080 60Hz | ||
| Connecteur d'entrée HDMI, DisplayPort | ||
| Signal vidéo en entrée | HDMI, DisplayPort | |
| USB Standard USB3,2 Gen 1 (5Gbps, DC5V, 900mA) | ||
| Nombre de ports USB Taille du connecteur | 1 Montante - Gamme B2 Descendante - Gamme A | |
| Prise Casque Prise mini 3,5 mm (stéréo) | ||
| Haut-parleurs 2W x 2 (haut-parleurs stéréo) | ||
| Taille d'écran maximale | 478,66 mm L × 260,28mm H / 18,8" L × 10,2" H | |
| Alimentation | 100-240 VAC, 50/60 Hz, 0,7A | |
| Puissance absorbée*1 | 17W typique, Mode veille : 1,5 W maximum, Mode éteint : 0,3W maximum | |
| Dimensions / Poids net | 512,5 × 300,0 × 47,0mm / 20,2 × 11,8 × 1,8" (L×H×P)5,1kg / 11,2lbs | |
| Conditions de fonctionnement | Utilisation : Température Humidité 5 à 35°C / 41 à 95°F 10 à 80% (sans condensation)Stockage : Température Humidité -20 à 60°C / -4 à 140°F 10 à 90% (sans condensation) | |
| Homologation | CE, UKCA, TÜV-Bauart, cTÜVus, EAC, IPX1*2 | |
*1 Les périphériques USB et audio-vidéo ne sont pas connectés. *2 Conforme au standard de IPX1 : Seulement la face avant. *3 Lorsque le réglage de l'overdrive est sur la valeur 5.
FRANÇAIS DIMENSIONS : ProLite TF2438MSC
DIMENSIONS : ProLite TF2238MSC
Fréquences de synchronisation
| Mode video | Fréquence horizontale | Fréquence verticale | Horloge à points |
| 640 × 480 | 31,469kHz 59, | 940Hz 25,175MHz | |
| 37,500kHz 75, | 000Hz 31,500MHz | ||
| 37,861kHz 72, | 809Hz 31,500MHz | ||
| 800 × 600 | 35,156kHz 56, | 250Hz 36,000MHz | |
| 37,879kHz | 60,317Hz 40,000MHz | ||
| 46,875kHz 75, | 000Hz 49,500MHz | ||
| 48,077kHz 72, | 188Hz 50,000MHz | ||
| 1024 × 768 | 48,363kHz | 60,004Hz 65,000MHz | |
| 56,476kHz 70, | 069Hz 75,000MHz | ||
| 60,023kHz 75, | 029Hz 78,750MHz | ||
| 1280 × 1024 | 63,981kHz 60, | 020Hz 108,000MHz | |
| 79,976kHz 75, | 025Hz 135,000MHz | ||
| 1440 × 900 55, | 935kHz 59,887Hz | 106,500MHz | |
| 1680 × 1050 65, | 290kHz 60,000Hz | 146,250MHz | |
| 1920 × 1080 | 66,590kHz 59, | 930Hz 138,500MHz | |
| 135,000kHz 10 | 0,000Hz 280,800MHz * | ||
| 137,280kHz | 120,000Hz 285,500MHz * |
* Disponible pour ProLite TF2438MSC-B2 uniquement.
