DCP-8110DN - Imprimante multifonction laser BROTHER - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Valeur / Description
Type de produit	Imprimante multifonction laser monochrome
Fonctions principales	Impression, copie, numérisation, fax
Résolution d'impression	1200 x 1200 dpi
Vitesse d'impression	Jusqu'à 40 pages par minute
Capacité du bac d'alimentation	250 feuilles
Dimensions approximatives	405 x 398 x 468 mm
Poids	12,6 kg
Connectivité	USB 2.0, Ethernet, Wi-Fi (en option)
Compatibilités	Windows, macOS, Linux
Alimentation électrique	220-240 V, 50/60 Hz
Consommation électrique	En fonctionnement : 650 W, En veille : 30 W
Niveau sonore	50 dB (en fonctionnement)
Entretien et nettoyage	Nettoyage régulier de l'extérieur et des rouleaux d'alimentation
Pièces détachées et réparabilité	Accessibilité des toners, tambours et autres pièces
Sécurité	Protection contre les surcharges électriques, certification CE
Garantie	2 ans (sous conditions d'enregistrement)

FOIRE AUX QUESTIONS - DCP-8110DN BROTHER

Comment résoudre un bourrage papier sur le BROTHER DCP-8110DN ?

Pour résoudre un bourrage papier, ouvrez le capot avant et retirez délicatement le papier coincé. Assurez-vous de retirer tout morceau de papier restant et de vérifier les chemins d'alimentation.

Pourquoi mon imprimante BROTHER DCP-8110DN ne reconnaît-elle pas le toner ?

Vérifiez que le toner est correctement installé. Retirez le toner et réinsérez-le en vous assurant qu'il est bien enclenché. Si le problème persiste, essayez un toner neuf.

Comment connecter le BROTHER DCP-8110DN à mon réseau Wi-Fi ?

Accédez au menu des paramètres sur l'écran de l'imprimante, sélectionnez 'Réseau', puis 'Configuration sans fil'. Suivez les instructions pour entrer votre mot de passe Wi-Fi.

Que faire si l'imprimante ne s'allume pas ?

Vérifiez que l'imprimante est correctement branchée et que la prise fonctionne. Essayez de changer de prise ou d'utiliser un autre cordon d'alimentation.

Comment nettoyer la tête d'impression du BROTHER DCP-8110DN ?

Utilisez le menu de l'imprimante pour accéder à l'option de nettoyage des têtes d'impression. Suivez les instructions à l'écran pour effectuer le nettoyage.

Mon impression est-elle floue ou de mauvaise qualité ?

Vérifiez le niveau d'encre et remplacez le toner si nécessaire. Assurez-vous également que le papier est de bonne qualité et qu'il correspond aux spécifications de l'imprimante.

Comment réinitialiser le BROTHER DCP-8110DN aux paramètres d'usine ?

Accédez au menu 'Configuration', sélectionnez 'Réinitialiser' et choisissez 'Réinitialisation des paramètres d'usine'. Suivez les instructions pour confirmer la réinitialisation.

Comment mettre à jour le firmware de mon BROTHER DCP-8110DN ?

Rendez-vous sur le site web de Brother, recherchez votre modèle et téléchargez le dernier firmware. Suivez les instructions fournies pour effectuer la mise à jour.

Pourquoi mon BROTHER DCP-8110DN affiche-t-il un message d'erreur ?

Vérifiez le code d'erreur affiché et consultez le manuel de l'utilisateur pour des solutions spécifiques. Assurez-vous que l'imprimante est correctement configurée et qu'aucun obstacle ne bloque l'impression.

MODE D'EMPLOI DCP-8110DN BROTHER

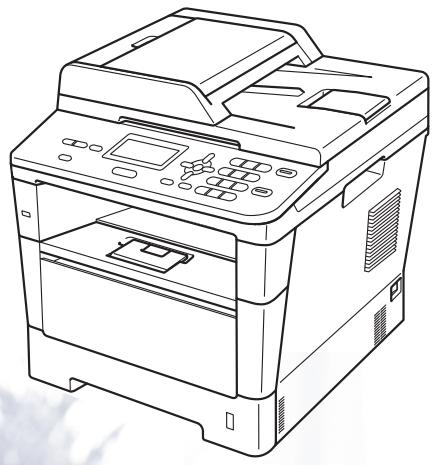

Guide de l'utilisateur

DCP-8110DN

Si vous doivent appeler le service à la clientèle

Complétez les informations suivantes pour pouvoir vous y reférer ultérieurement :

Numéro du modele : DCP-8110DN (Entourez le numéro de votre modele)

Numéro de série : 1

Date d'achat :

Lieud'achat:

1 Le numéro de série figure au dos de l'unité. Conservez leprésent Guide de l'utilisateur avec votre reçu comme preuve permanente de votre achat en cas de vol, d'accendie ou de demande de service de garantie.

Enregistrez votre produit en ligne à l'adresse

Où trouver les manuels ?

Quel manuel ?	Contenu	Emplacement
Guide de sécurité du produit	Veuillez dire ce guide en premier. Avant de configurer cet appareil, veuillez dire les instructions de sécurité. Consultez ce guide pour obtenir des informations sur les marques commerciales et les restrictions légales.	Document imprimé / Dans le carton
Guide d'installation rapide	Pour configurer l'appareil ainsi que pour installer les pilotes et les logiciels, conformez-vous aux instructions correspondant au système d'exploitation et au type de connexion utilisés.	Document imprimé / Dans le carton
Guide de l'utilisateur	Découvre les opérations de copie, de numérisation et d'impression de base, ainsi que la procédure à suivre pour replacer les consommables. Consultez les conseils en matière de dépistage des pannes.	Fichier PDF / CD-ROM du programme d'installation / Dans le carton
Guide de l'utilisateur avancé	Apprenez-en davantage sur les opérations avancées : copie, fonctions de sécurité, impression de rapport et réalisation d'une opération de maintenance périodique.	Fichier PDF / CD-ROM du programme d'installation / Dans le carton
Guide utilisateur - Logiciel	Conformez-vous à ces instructions pour l'impression, la numérisation, la numérisation réseau, ainsi que pour l'utilisation de l'utilitaire Brother ControlCenter.	Fichier PDF / CD-ROM du programme d'installation / Dans le carton
Guide utilisateur - Réseau	Ce guide fournit des informations utiles sur les paramètres du réseau filaire, ainsi que sur les paramètres de sécurité de l'appareil Brother. Vous trouvez également des informations sur les protocôles pris en charge par votre appleil et des conseils de dépistage des pannes détaillés.	Fichier PDF / CD-ROM du programme d'installation / Dans le carton
Guide d'impression Google Cloud	Ce manuel explique comment configurer votre appleil Brother sur un compte Google et comment utiliser les services Google Cloud Print en vue d'imprimer via Internet à partir de péripériques à l'aide de Gmail™ version mobile, GOOGLE DOCS™ version mobile et d'autres applications propres à Chrome OS.	Fichier PDF / Brother Solutions Center2
Guide d'impression/numérique mobile pour Brother iPrint&Scan	Ce guide fournit des informations utiles sur l'impression de fichiers JPEG et PDF 1 depuis votre péripérique mobile et sur la numérisation depuis votre appleil Brother vers votre péripérique mobile lorsqu'il est connecté à un réseau Wi-Fi.	Fichier PDF / Brother Solutions Center2

1 L'pression PDF n'est pas prise en charge sur Windows® Phone.
2 Visitez notre site à l'adresse http://solutions.brother.com/.

Table des matières (Guide de l'utilisateur)

1 Informations generales 1

Utilisation de la documentation 1

Symboles et conventions utilisés dans la documentation 1

Accès au Guide de l'utilisateur avancé, au Guide utilisateur - Logiciel et au Guide utilisateur - Réseau 2

Visualisation de la documentation 2

Accès aux guides utilisateur des fonctions avancées 4

Accès au soutien Brother (Windows®) 4

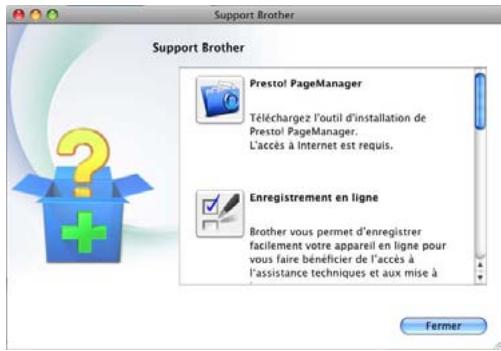

Accès au soutien Brother (Macintosh) 5

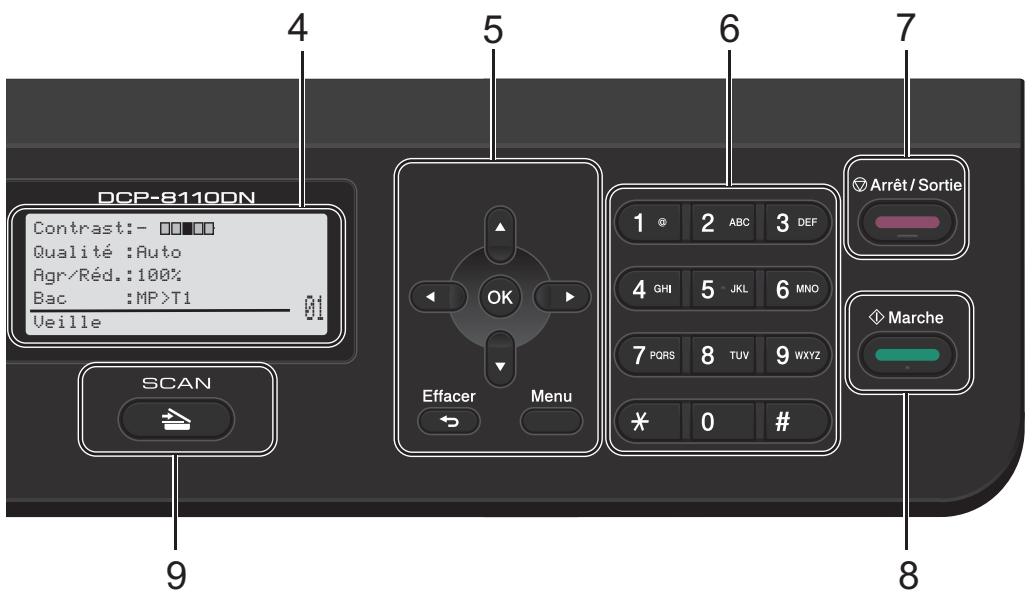

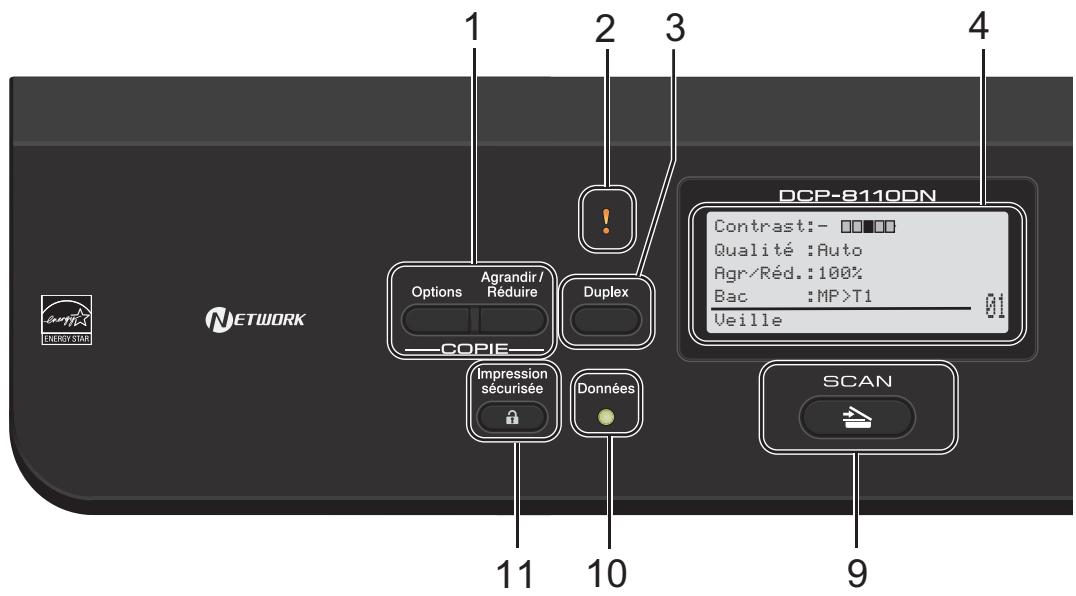

Présentation du panneau de commande 6

Indications de la DEL Données 8

Parametres du volume 9

Volume du bip sonore 9

2 Chargement de papier 10

Chargement du papier et des supports d'impression 10

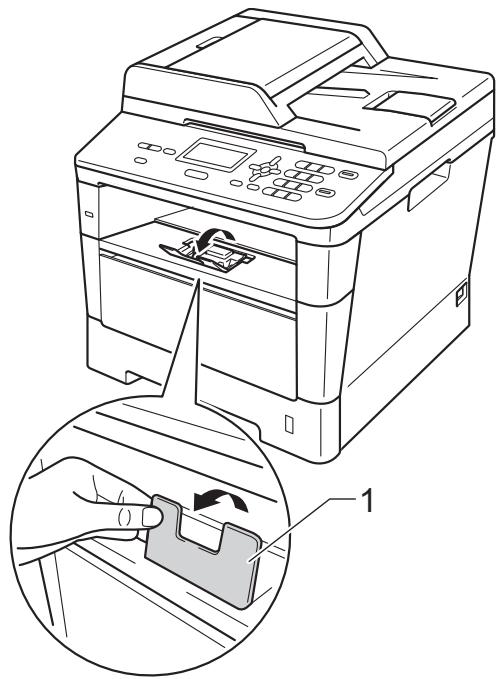

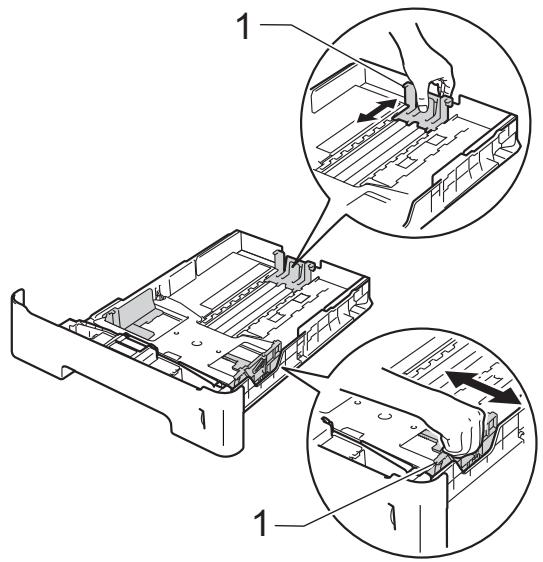

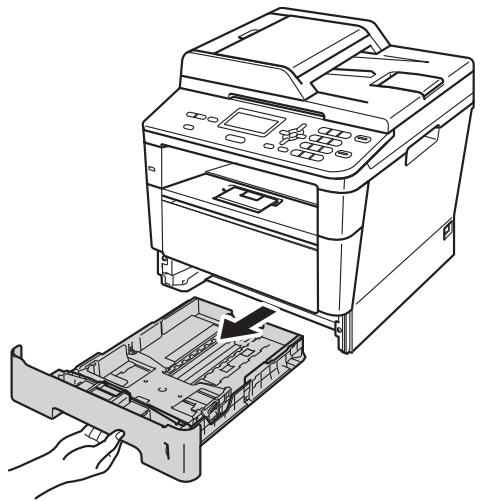

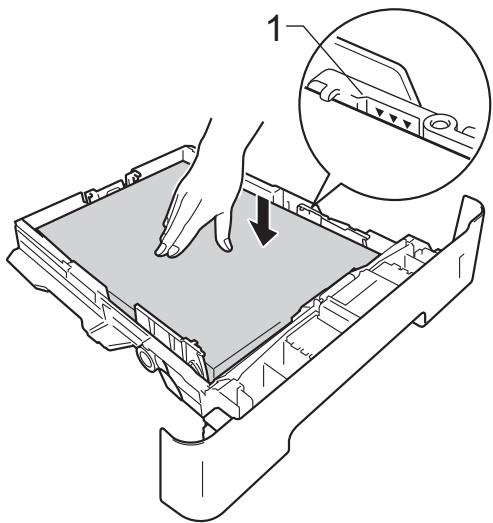

Chargement de papier dans le bac à papier standard et dans le bac inférieur en option 10

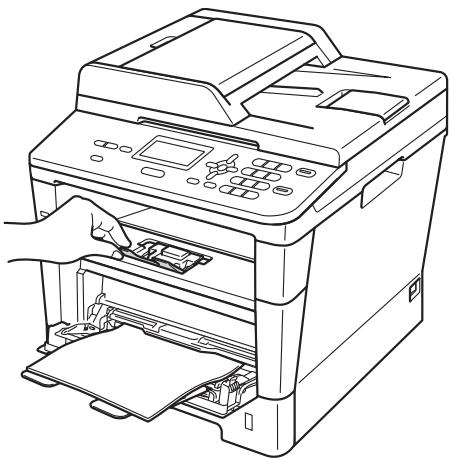

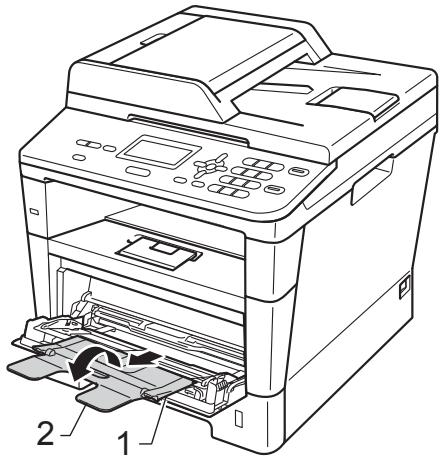

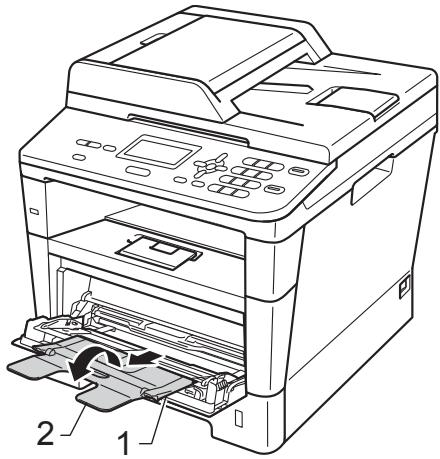

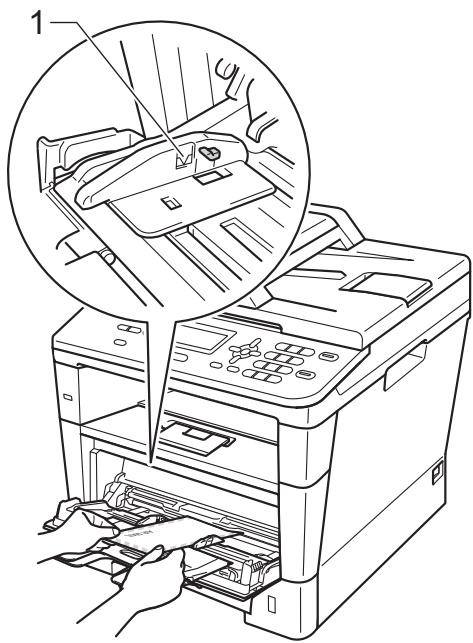

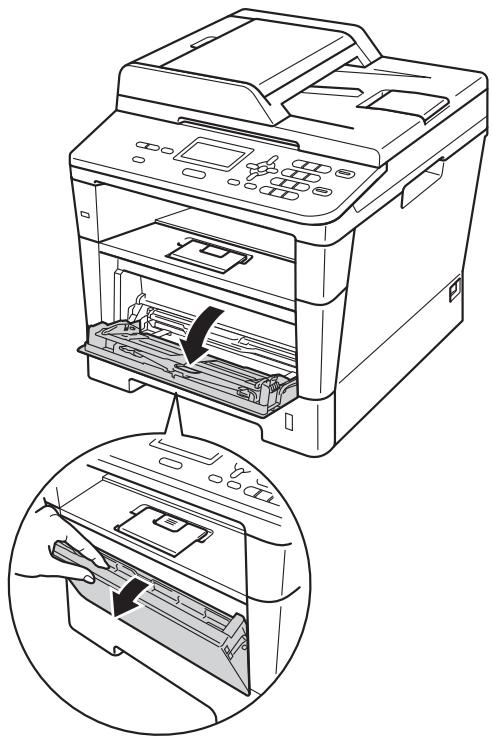

Chargement de papier dans le bac multifonction (bac MF) 12

Zones non numérisables et non imprimables 16

Paramètres du papier 17

Type de papier 17

Format du papier 17

Bac à utiliser en mode COPIE 18

Bac à utiliser en mode Impression 19

Papier et autres supports d'impression acceptables 20

Papier et supports d'impression recommends 20

Type et format de papier 20

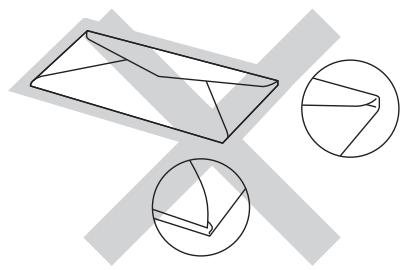

Manipulation et utilisation de papier spécial 22

3Chargement des documents 25

Comment charger des documents 25

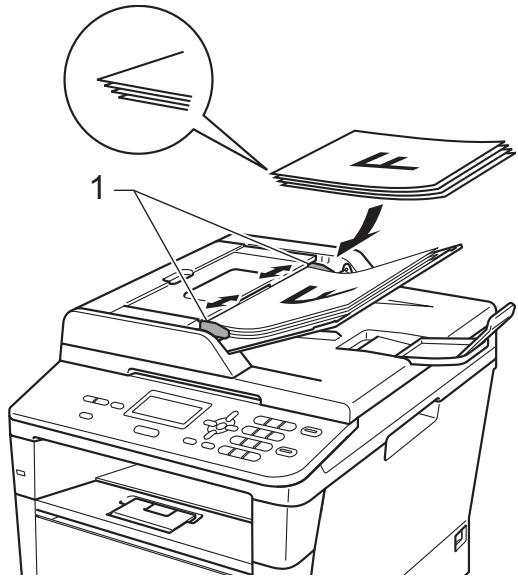

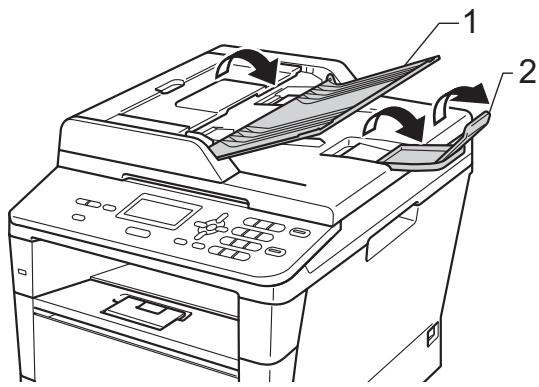

Utilisation du chargeur automatique de documents (ADF) 25

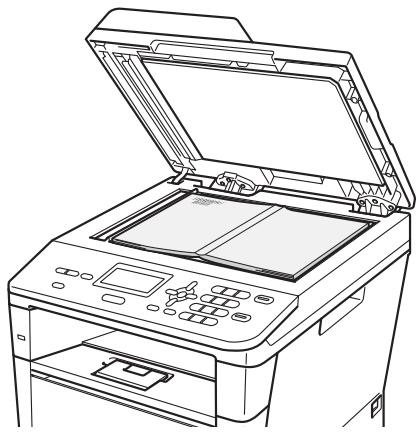

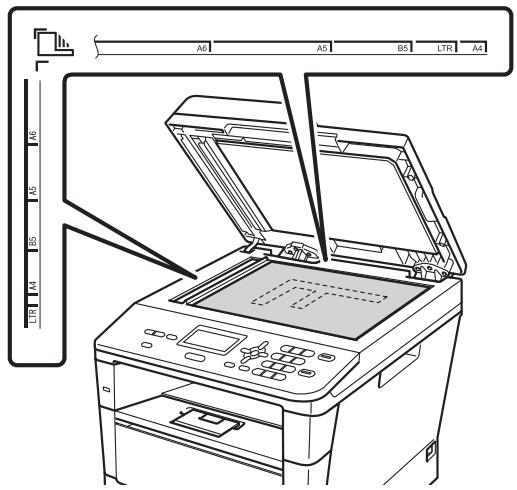

Utilisation de la vitre du scanner 26

4 RÉalisation de copies 27

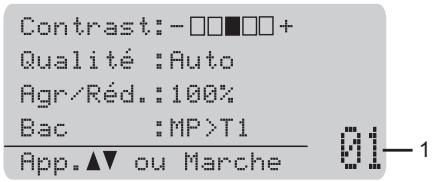

Comment copier 27

Arrêt de la copie 27

Parametres de copie 27

5 Impression de données à partir d'un lecteur USB de mémoire Flash ou d'un apparéil photo numérique prénant en charge le stockage de masse

28

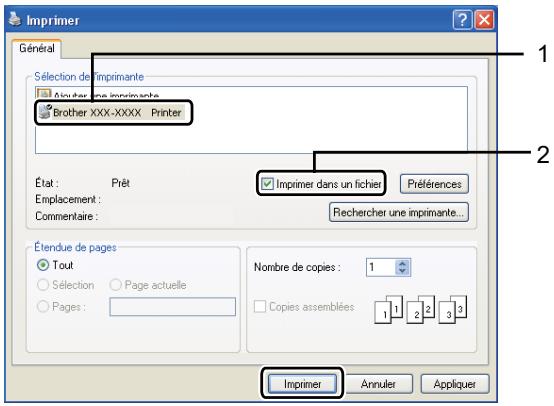

Creation d'un fichier PRN pour l'impression directe 29

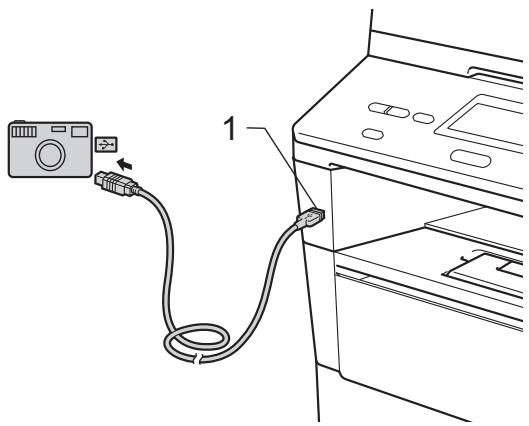

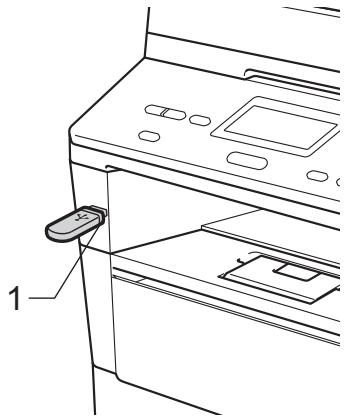

Impression de données directement à partir d'un lecteur USB de mémoire Flash ou d'un apparéil photo numérique prénant en charge le stockage de masse 29

6 Comment imprimer a partir d'un ordinateur 33 Impression d'un document. 33

7 Comment numériservers un ordinateur 34

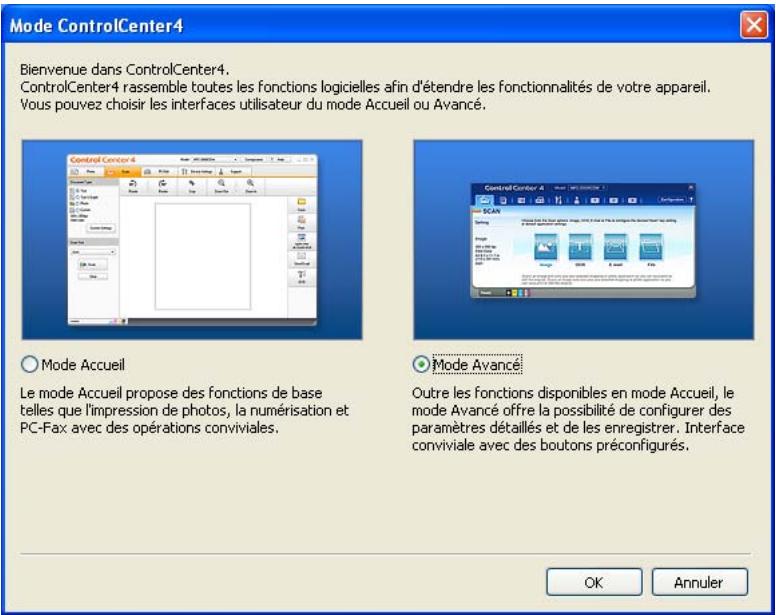

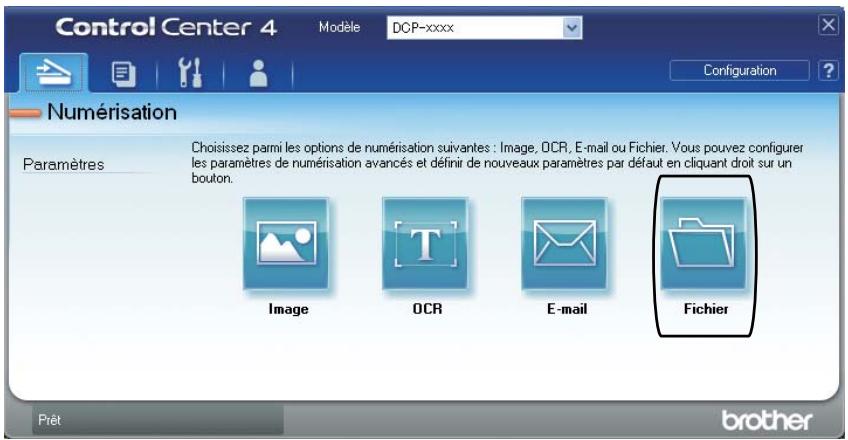

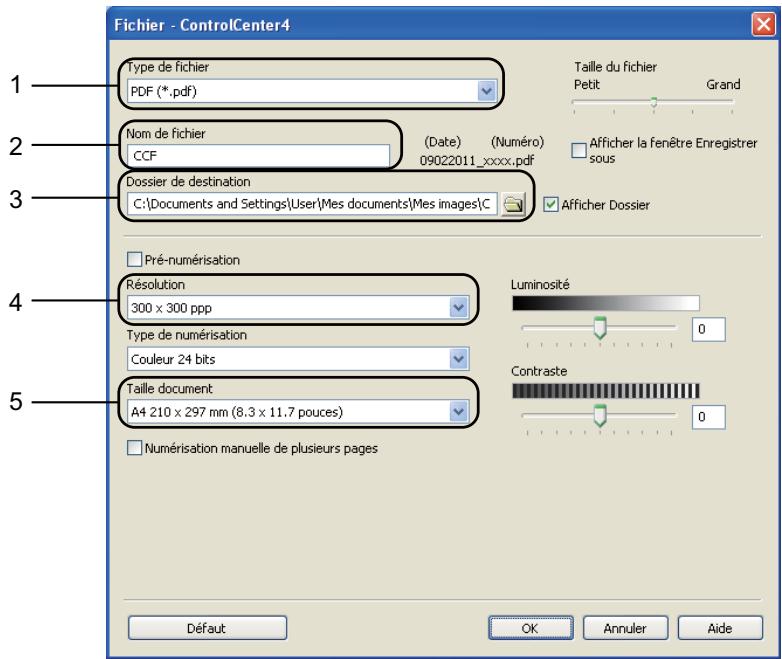

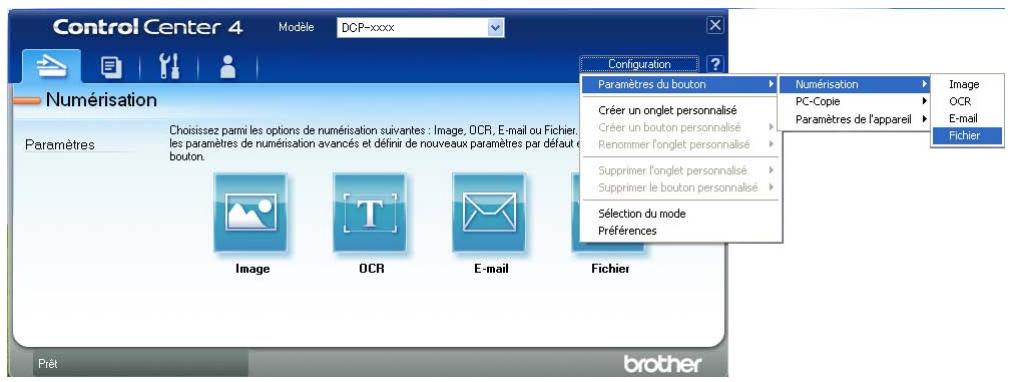

Numérisation d'un document au format PDF à l'aide de ControlCenter4 (Windows®) 34
Modification des paramètres de la touche Scan 37
Avant la numérisation 37

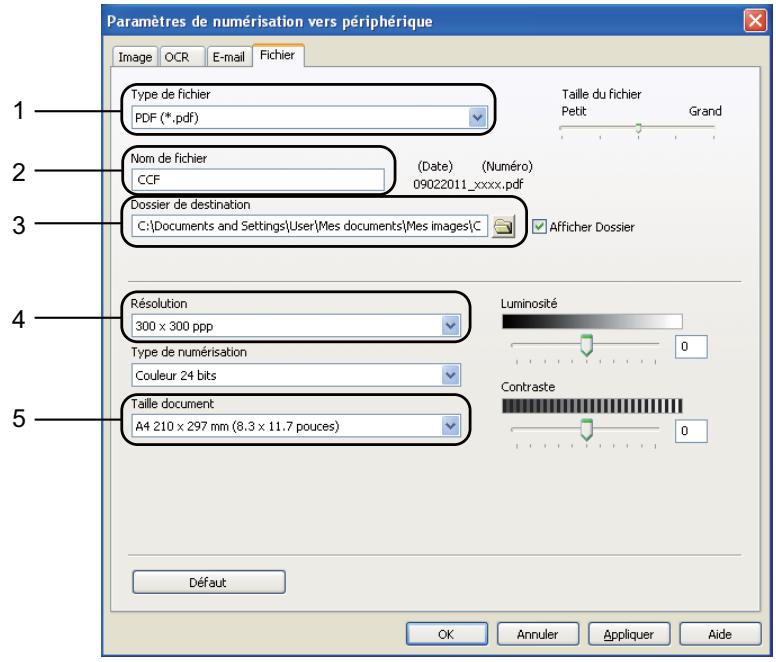

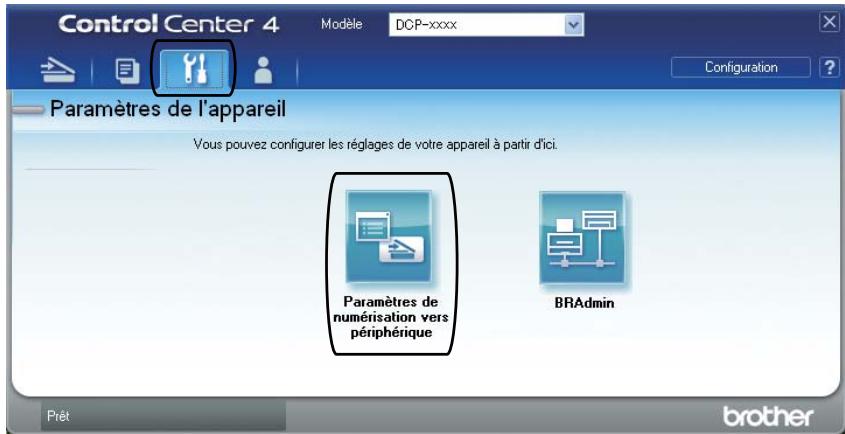

Paramètres de la touche Scan 37
Numérisation à l'aide de la touche Scan 39

A Maintenance de routine 40

Remplacement des consommables. 40

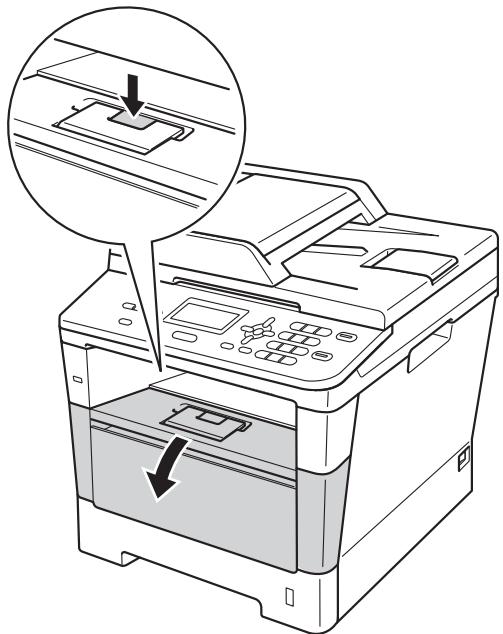

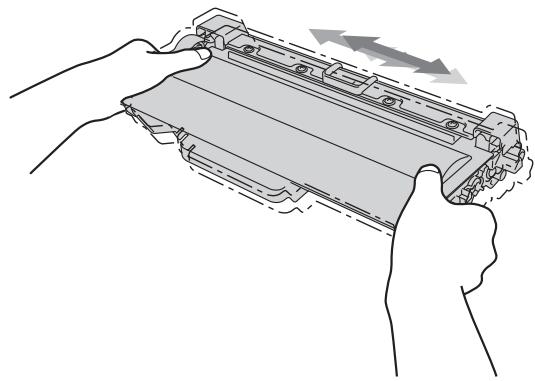

Remplacement de la cartouche de toner. 42

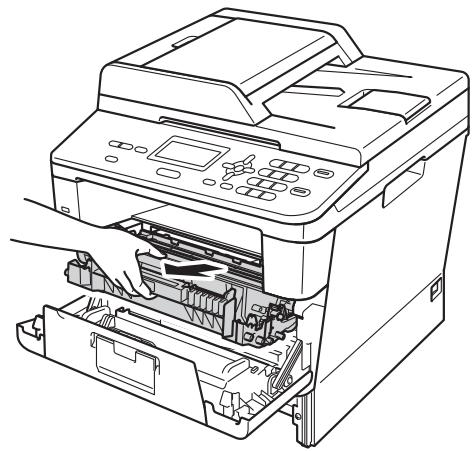

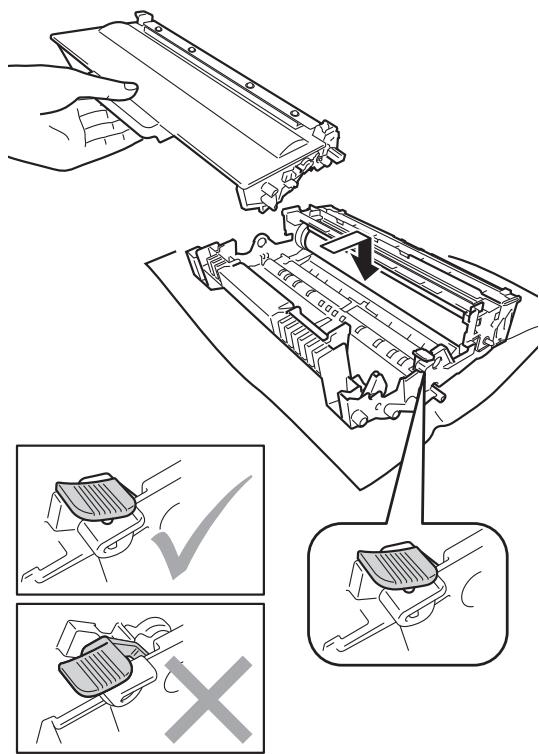

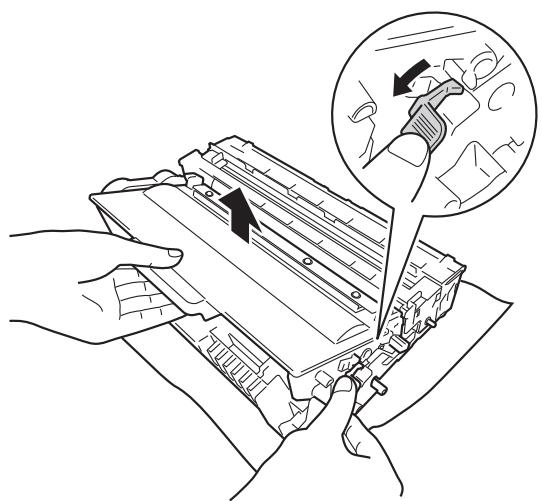

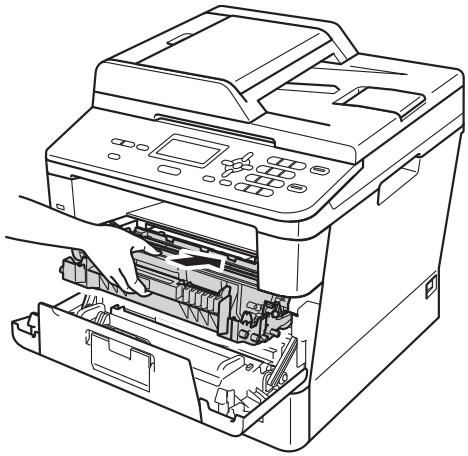

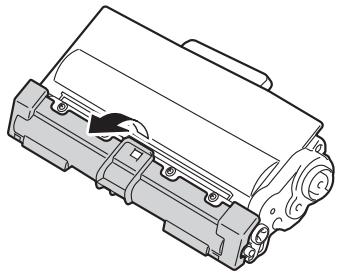

Remplacement du tambour. 49
Nettoyage et vérification de l'appareil. 55

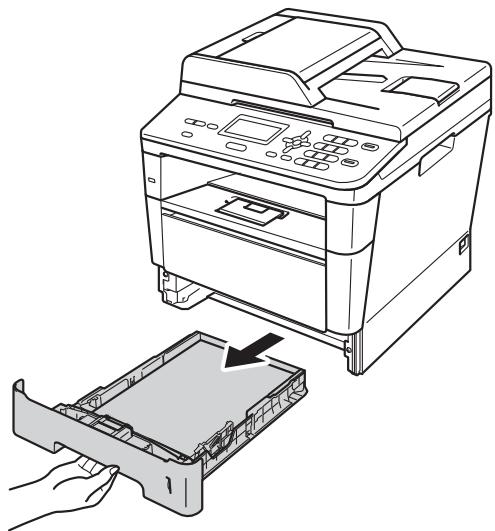

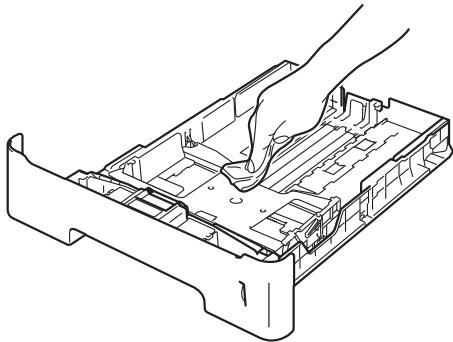

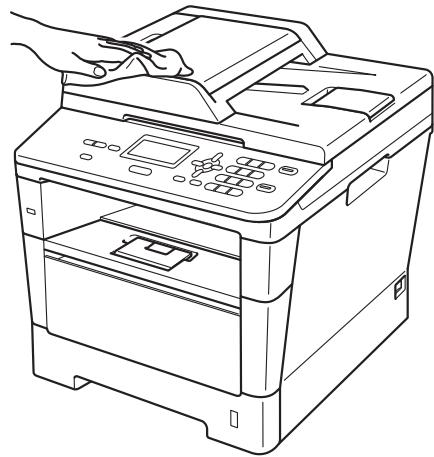

Nettoyage de l'extérieur de l'appareil. 56

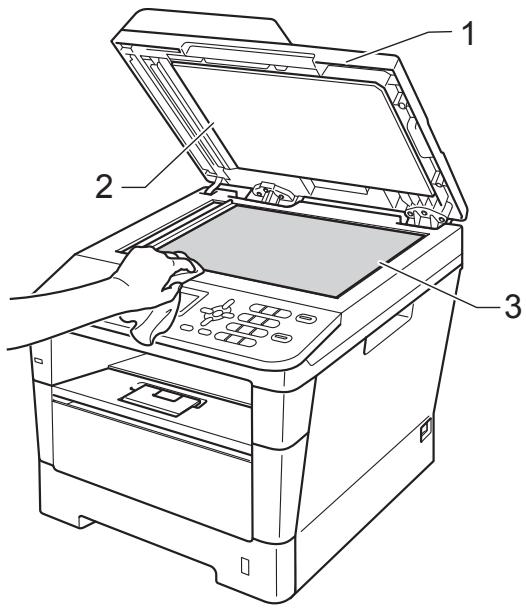

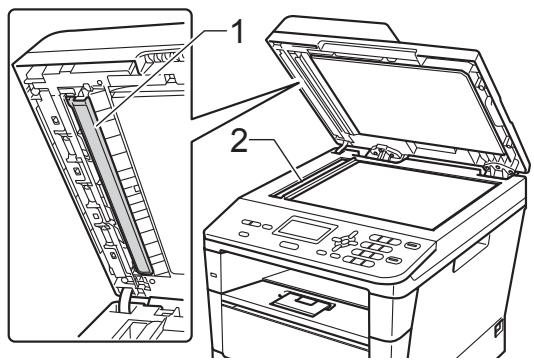

Nettoyage de la vitre du scanner. 57

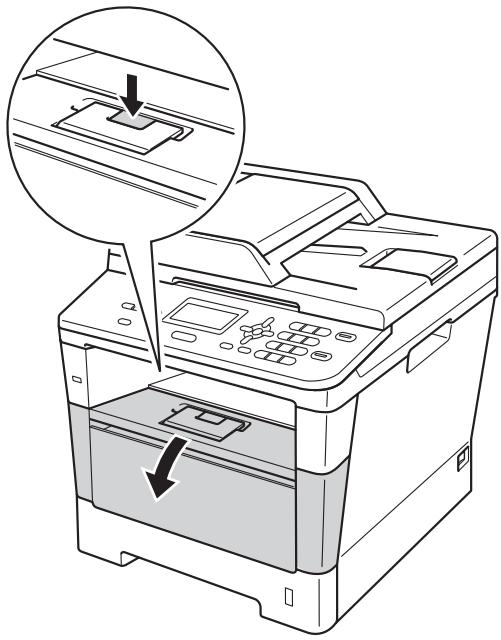

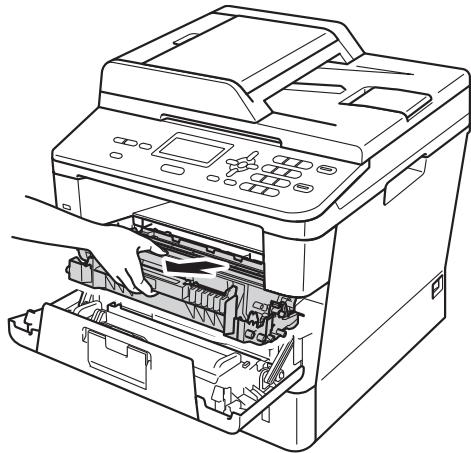

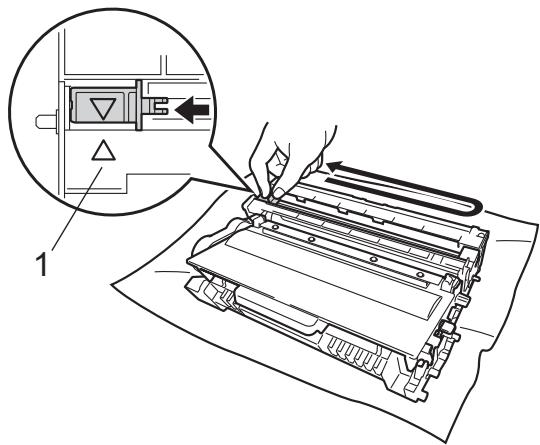

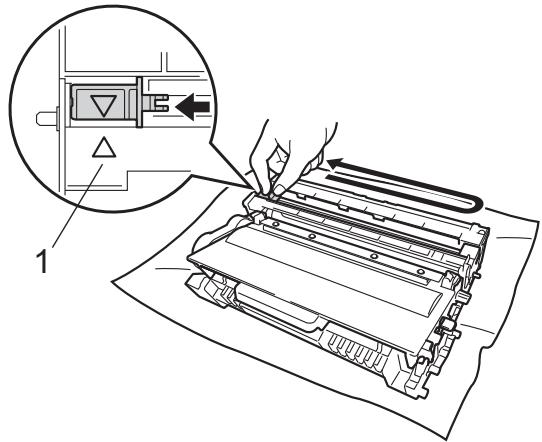

Nettoyage du fil corona. 58

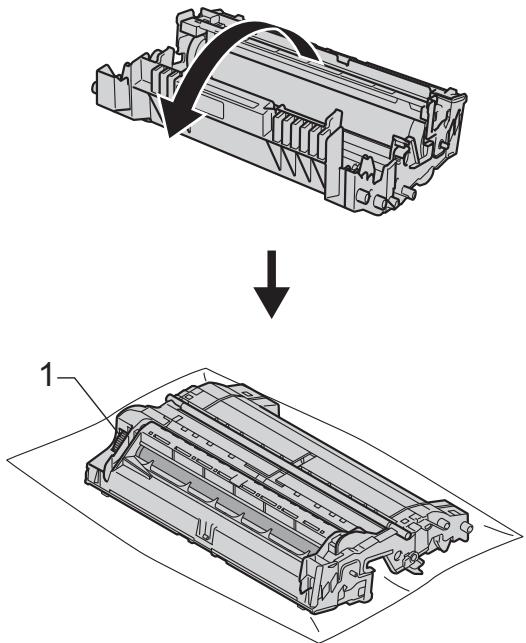

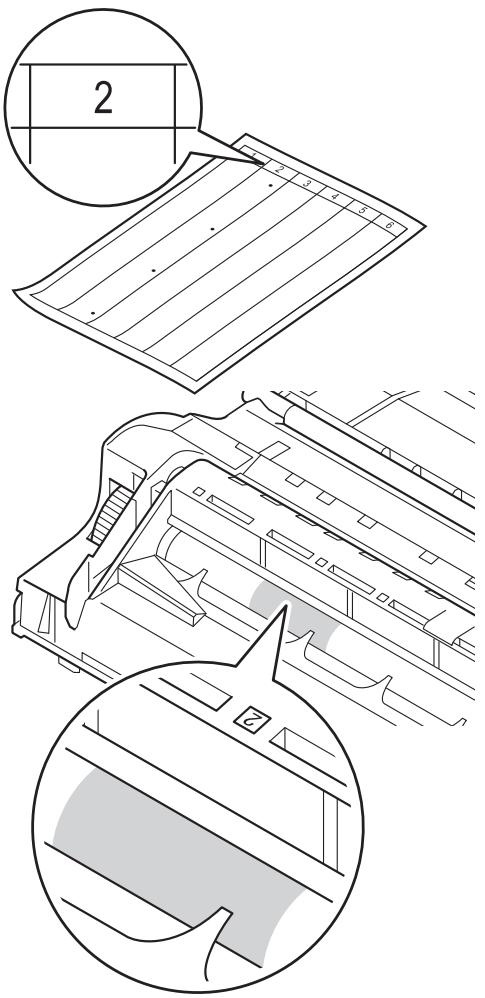

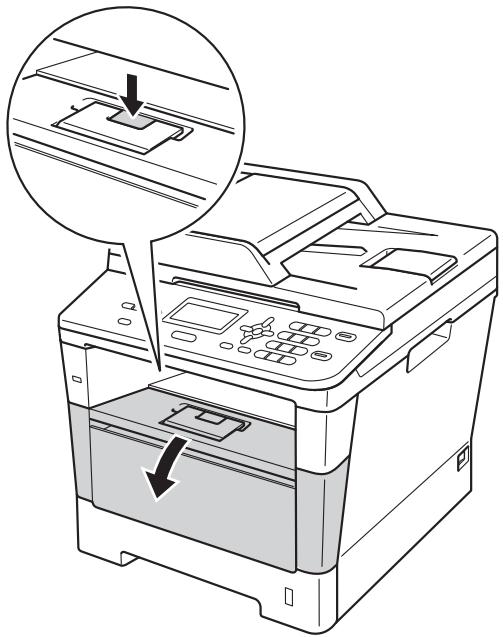

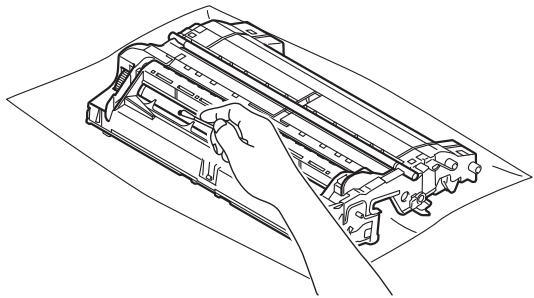

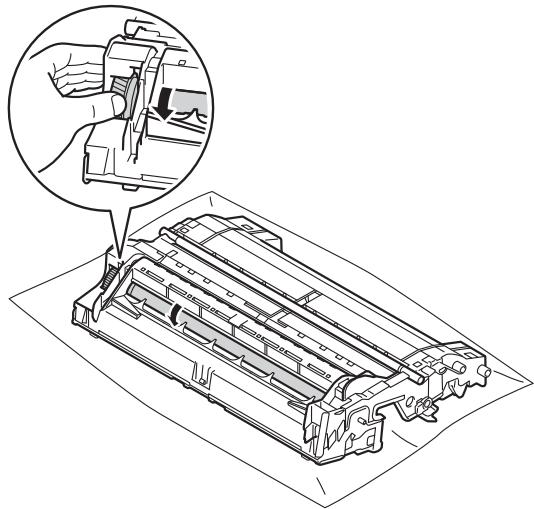

Nettoyage du tambour. 60

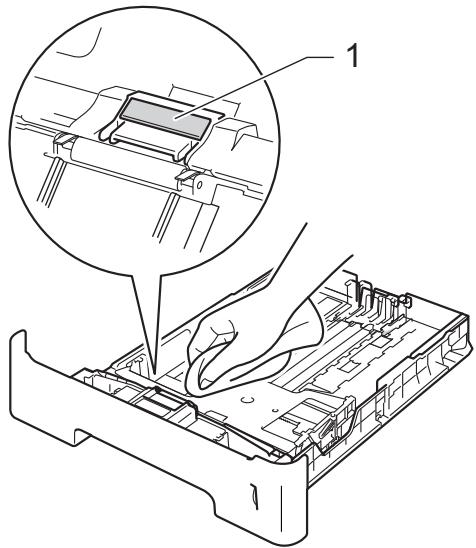

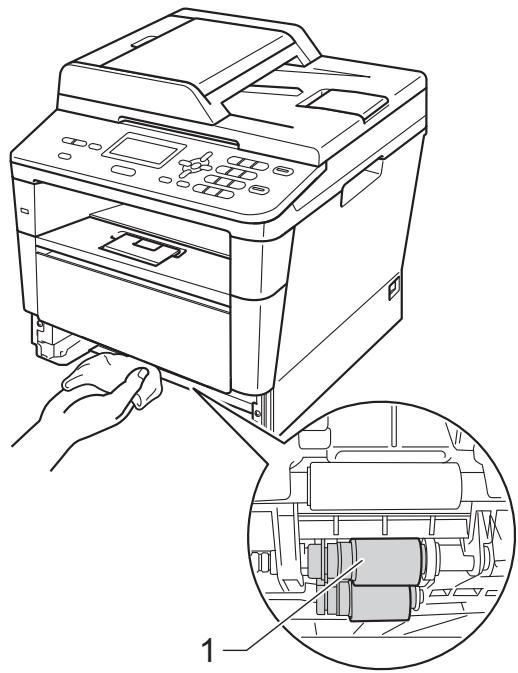

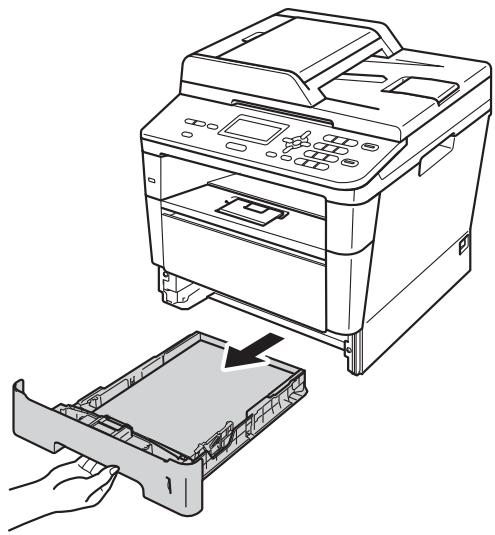

Nettoyage des rouleaux d'entrainment du papier. 64

B Dépistage des pannes

66

Identification du problème 66
Messages d'erreur et de maintenance 67
Bourages de documents 73

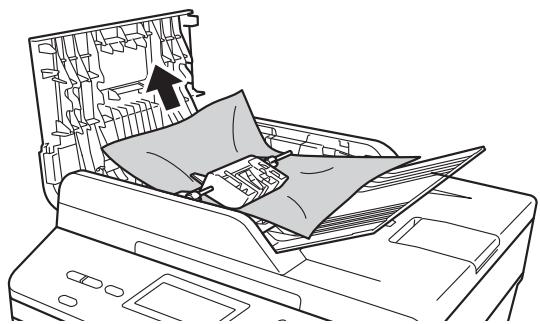

Le document est coincide dans la partie supérieure du chargeur 73

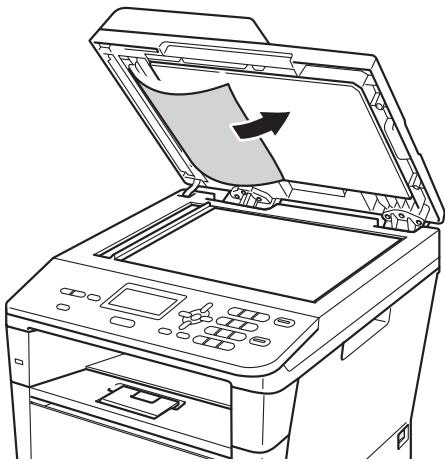

Le document est coincide sous le capot document. 73

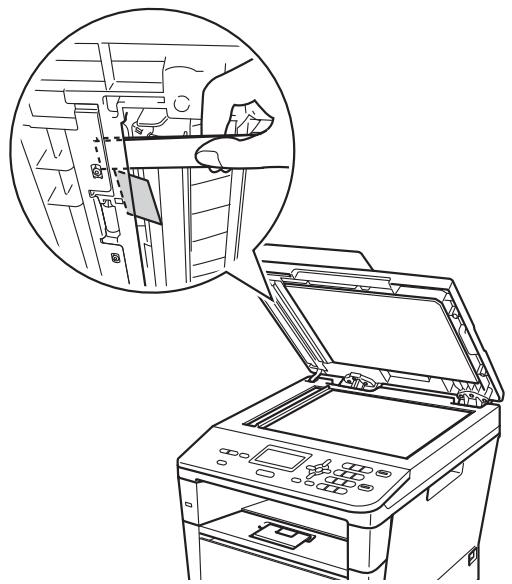

Retrait de petits documents coincés dans le chargeur 74

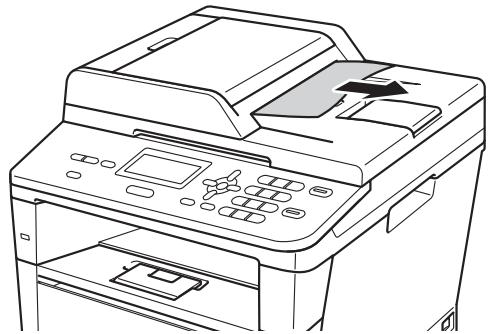

Le document est coincide au niveau du bac de sortie 74
Bourrages de papier 75

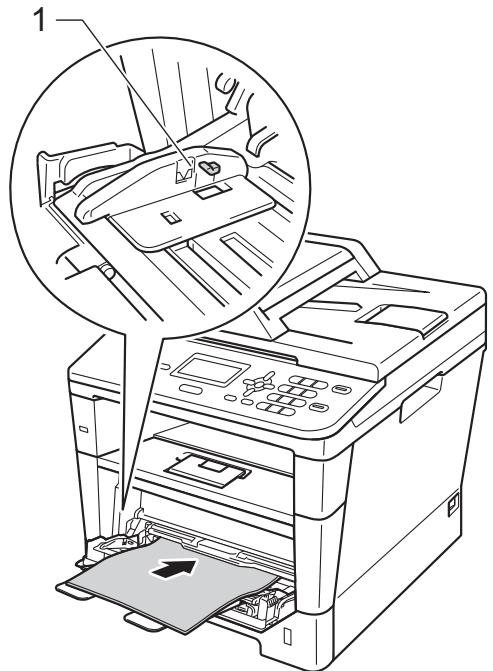

Le papier est coincide dans le bac MF 75

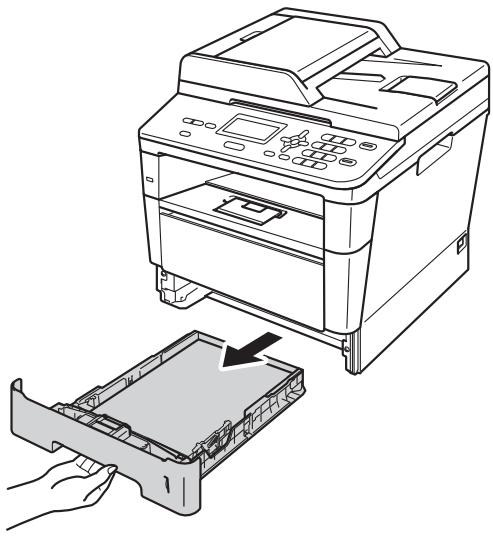

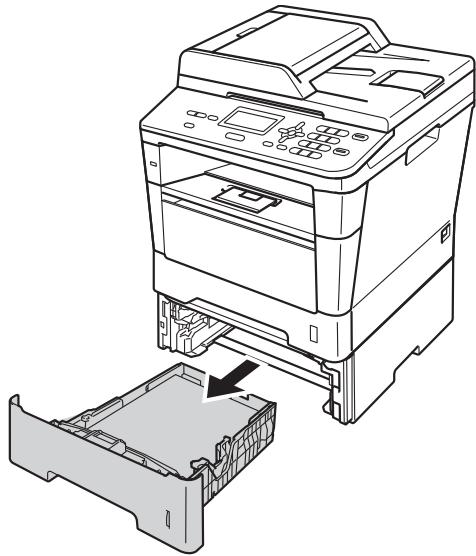

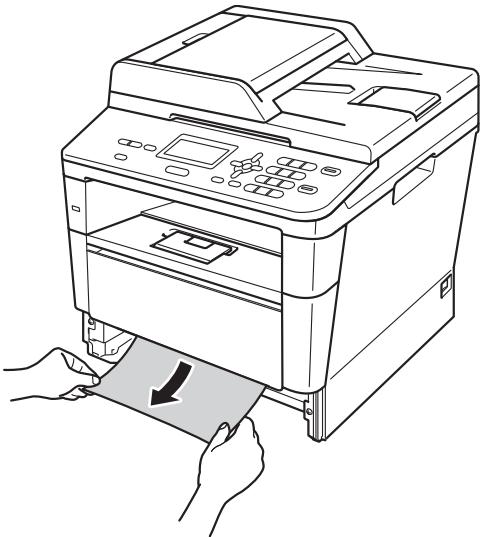

Le papier est coincide dans le bac a papier 1 ou le bac 2 76

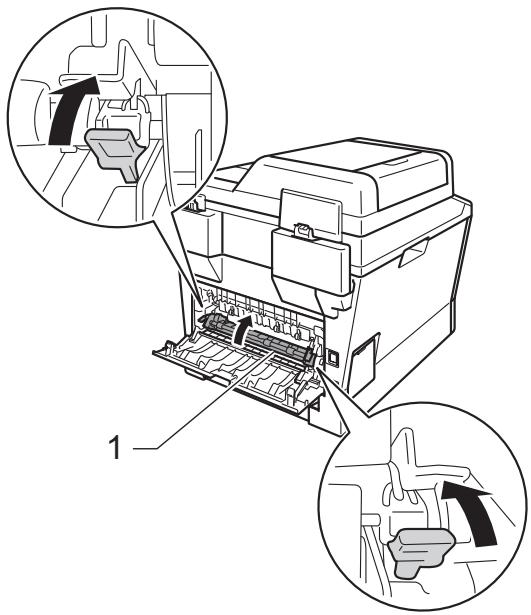

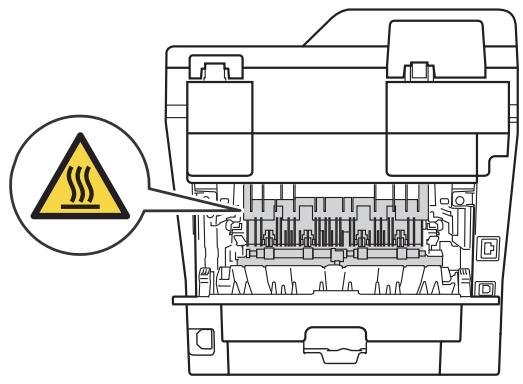

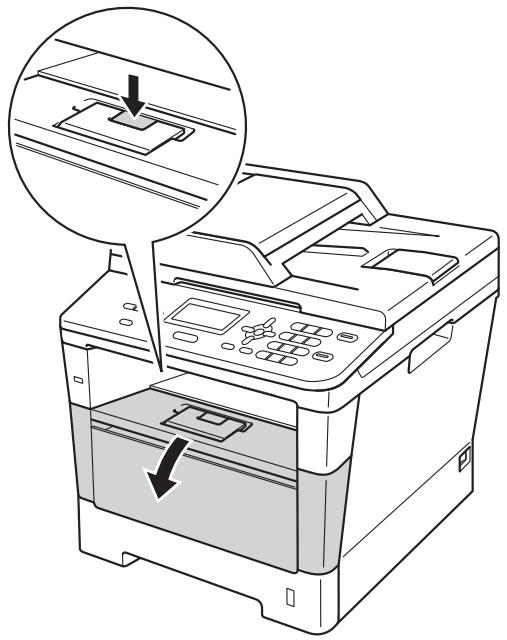

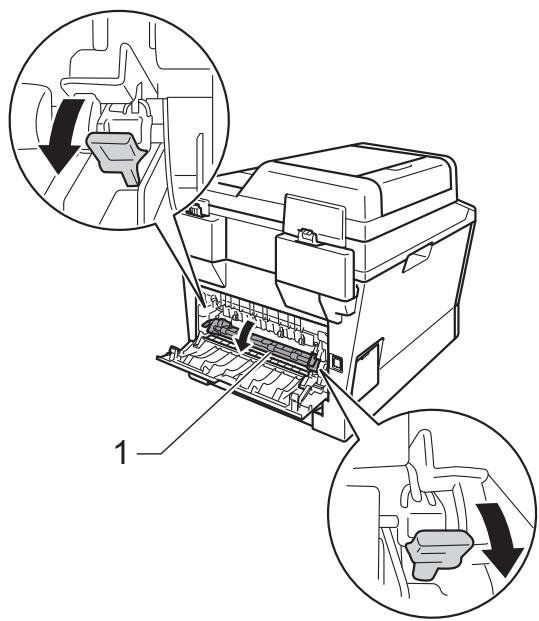

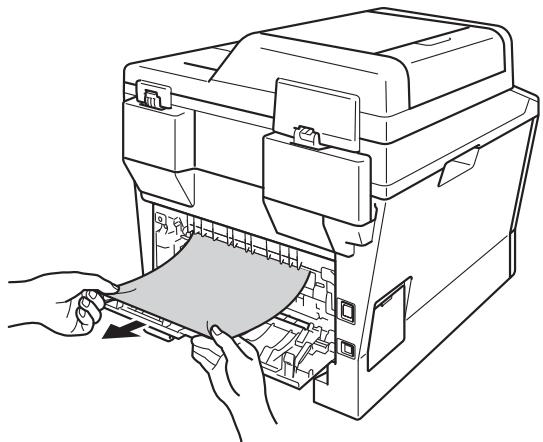

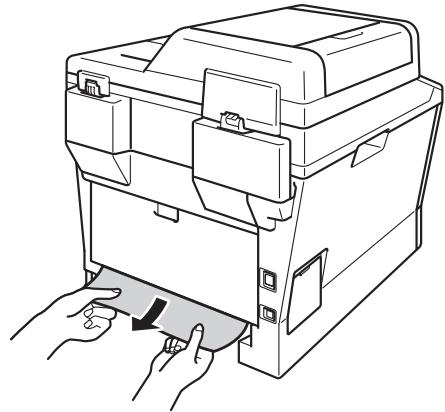

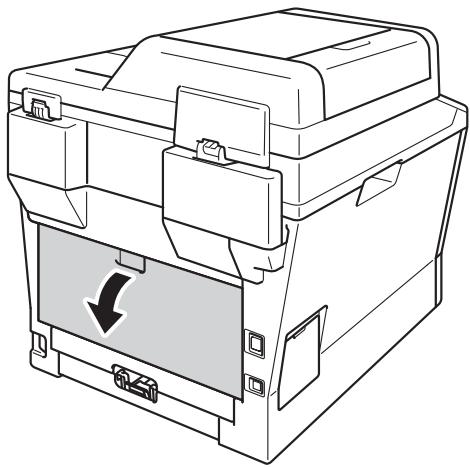

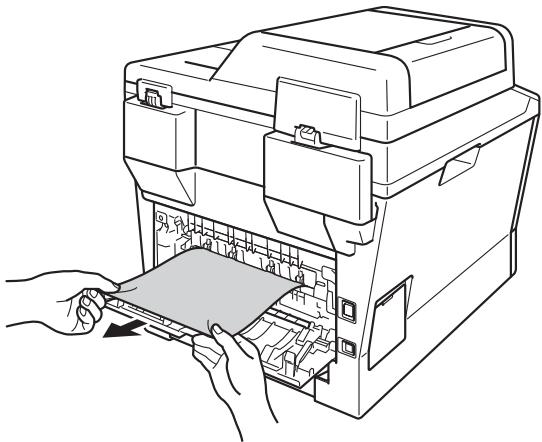

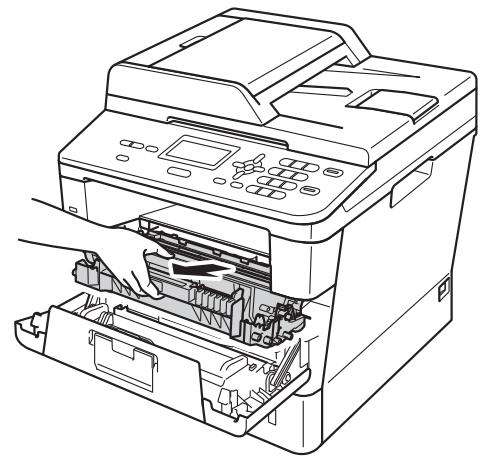

Le papier est coincide a l'arriere de l'appareil 77

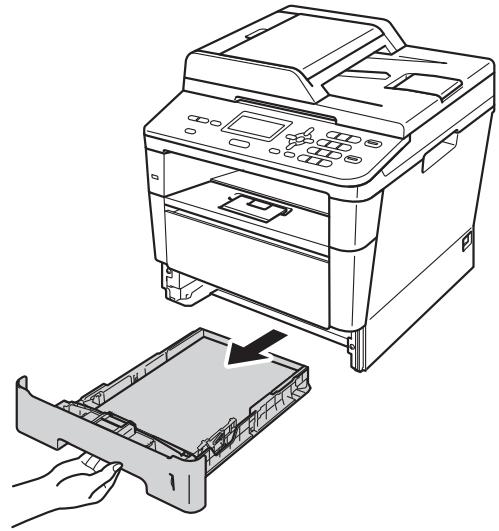

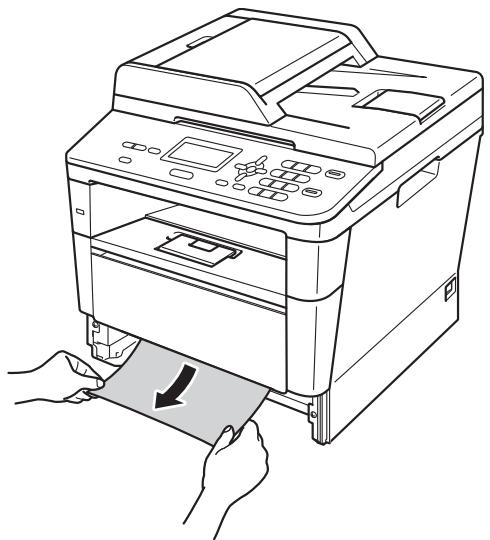

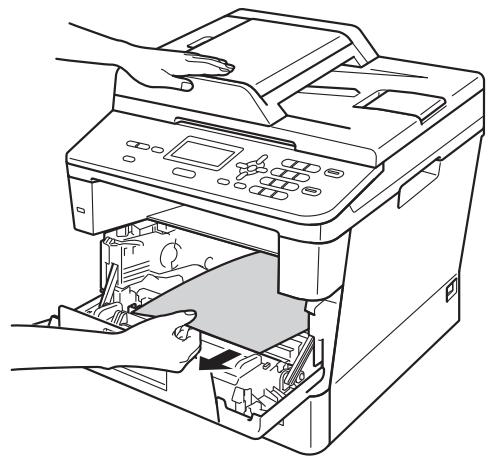

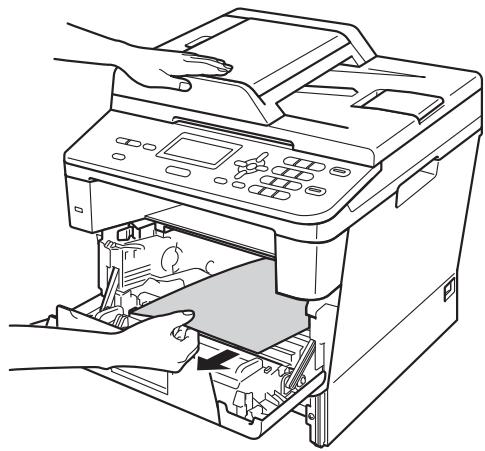

Le papier est coincide dans l'appareil 80

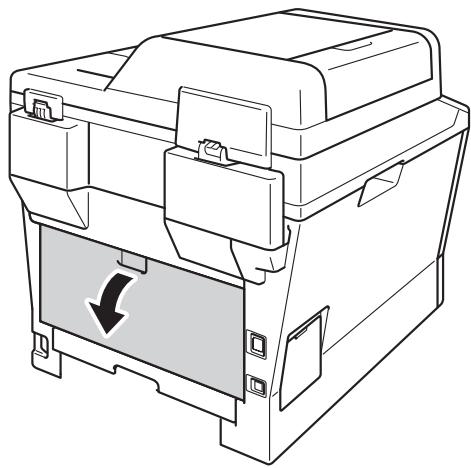

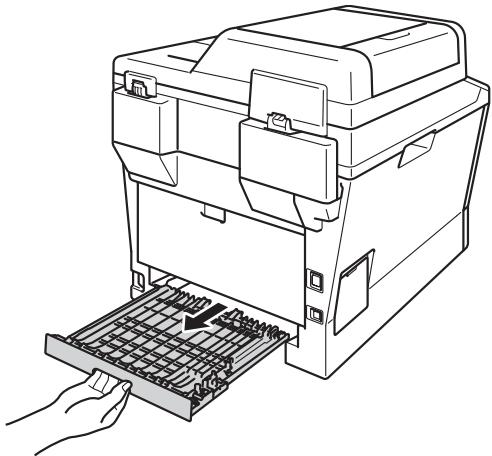

Le papier est coincide dans le bac recto-verse 84
En cas de difficultés avec l'appareil 87
Amélioration de la qualité d'impression 93
Informations sur l'appareil 102
Vérification du numéro de série 102
Fonctions de réinitialisation 102
Comment réinitialiser l'appareil 102

C Menu et fonctions

103

Programmation à l'écran 103

Comment acceder au mode Menu 103

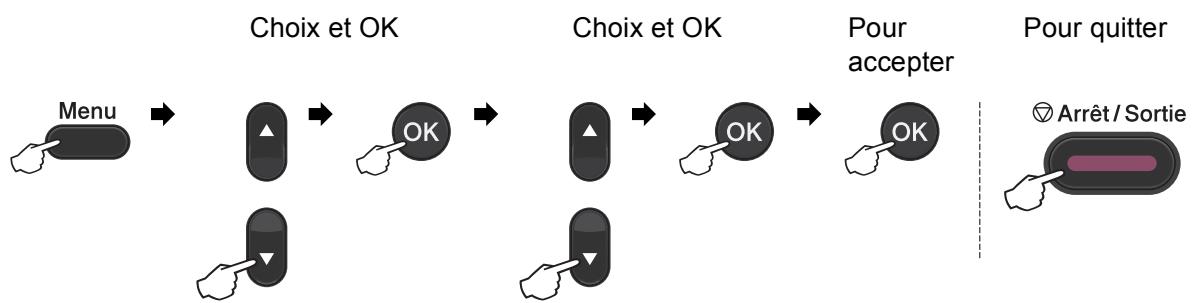

Tableau des menus 104

Saisie de texte 116

D Spécifications

118

Généralités 118
Format du document. 120
Support d'impression 121
Copie 122
Scanner 123
Imprimante 124
Impression directe, fonction 125
Configuration minimale requise pour I'ordinateur 126
Consommables 128
Interfaces 129
Réseau (LAN) 130

E Index

131

Table des matières (Guide de l'utilisateur avancé)

Vous pouvez acceder au Guide de l'utilisateur avancé sur le CD-ROM du programme d'installation.

Le Guide de l'utilisateur avancé décrit les fonctionnalités et opérations suivantes.

1 Configuration générale

Mémoire permanente

Heure d'été automatique

Fonctions ecologiques

Fonction de mode Silencieux

Contraste de I'ecran ACL

Taille de la vitre du scanner

Listedesparametesdel'utilisateur

Rapport de configuration réseau

2 Fonctions de sécurité

Verrouillage de paramètre

3 RÉalisation de copies

Paramètres de copie

Copie recto-verse

A Maintenance de routine

Nettoyage et vérification de l'appareil

Remplacement des pieces de

maintenance périodique

Emballage et expulsion de l'appareil

B Options

Bac à papier en option (LT-5400)

Carte mémoire

C Glossaire

D Index

1 Informations generales

Utilisation de la documentation

Nous vous remercions d'avoir acheté un apparéil Brother! La lecture de la documentation vous permettra de tirer le meilleur parti de votre apparéil.

Symboles et conventions utilisés dans la documentation

Les symboles et conventions suivants sont utilisés tout au long de la documentation.

A AVENTISSEMENT

AVERTISSEMENT indique une situation potentiellement dangereuse qui, si elle n'est pas évitée, pourrait provoquer des blessures graves, voire mortelles.

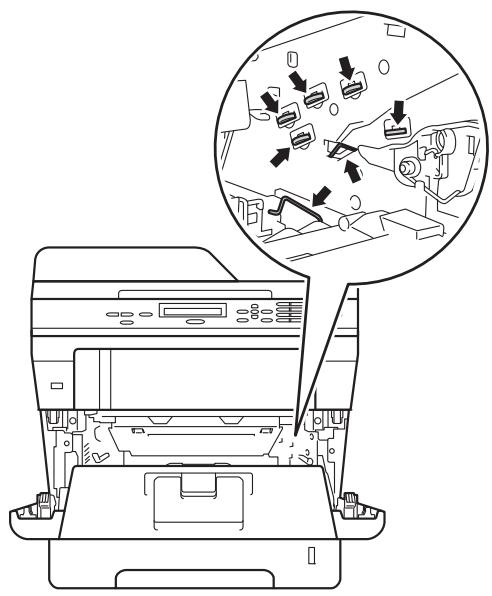

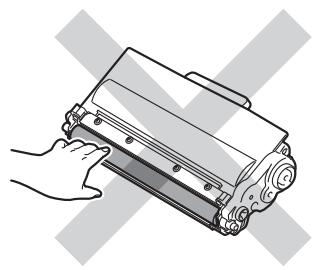

Important

Important indique une situation potentiellement dangereuse pouvant entrainer des accidents sources de -dommages- matériels uniquement ou d'une panne du produit.

Les icônes d'interdiction indiquent des actions probibées.

Les icônes de risque électrique vous alertent sur un choc électrique possible.

Les icônes de risque d'incendie vous avertissent de la possibilité d'un incendie.

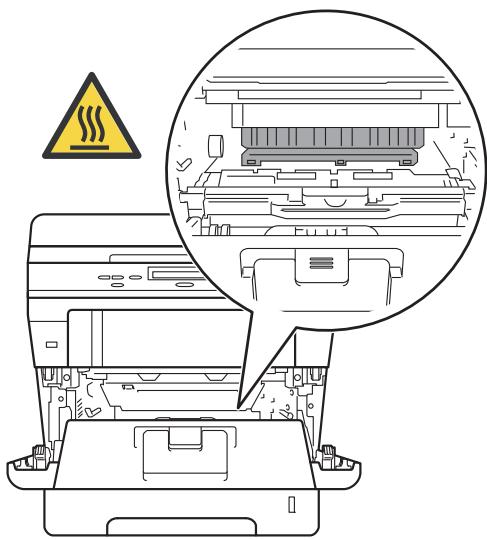

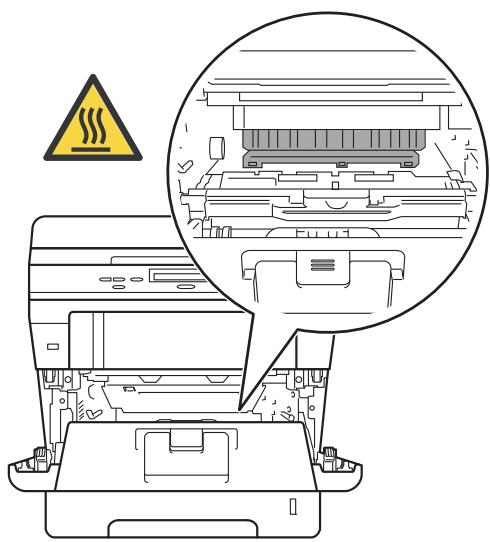

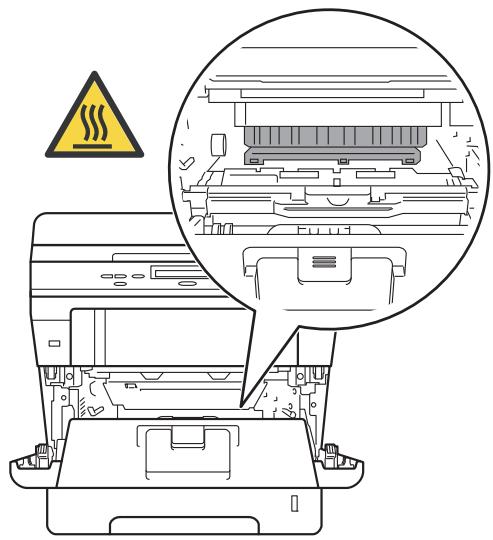

Les iconônes de surface chaude vous avertissent de ne pas toucher les parties de l'appareil qui sont chaudes.

Les remarques vous indiquent comment réagir face à une situation qui se présente ou vous donnent des conseils sur la façon dont l'opération en cours se déroule avec d'autres fonctions.

Caracteres gras

Les caractères gras identifient les touches du panneau de commande de l'appareil ou les touches sur l'écran de l'ordinateur.

Caracteres en italique

Les caractères en italique mettent l'accent sur un point important ou vous rengoient à une rubrique connexe.

Courier New

La police de caractères
Courier New identifie les messages qui apparaissent sur l'écran ACL de l'appareil.

Respectez tous les averissements et toutes les instructions figurant sur le produit.

Accès au Guide de l'utilisateur avancé, au Guide utiliser - Logiciel et au Guide utilisé - Réseau

Leprésent Guide de l'utilisateur ne contient pas toutes les informations relatives à l'appareil, telles que la façon d'utiliser les fonctions avancées du copieur, de l'imprimante, du scanner et du réseau. Lorsque vous vous sentirrez prét à assimilier des informations détaillées sur ces opérations, lisez le Guide de l'utilisateur avancé, Guide utiliser - Logiciel et le Guide utilisé - Réseau disponibles sur le CD-ROM du programme d'installation.

Visualisation de la documentation

Visualisation de la documentation (Windows®)

Pour visualiser la documentation, accedez au menu démarrer et sélectionnez Brother, DCP-XXXX (ou XXXX représenté le nom du domaine) dans la liste des programmes, puis choisissez Guides d'utilisateur.

Si vous n'vez pasinstallélelogiciel,vous pouvez trouver la documentation sur le CD-ROM du programme d'installation en suivant les instructions données ci-dessous :

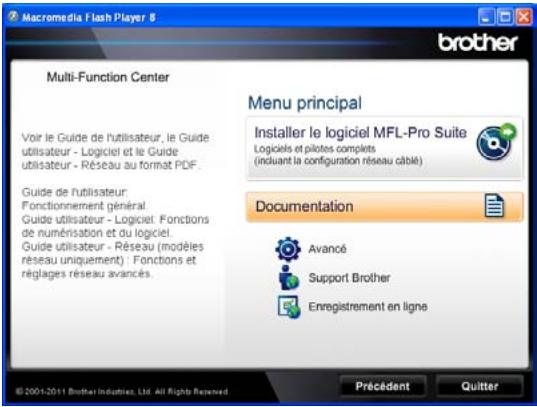

1 Mettez l'ordinateur sous tension. Inserez le CD-ROM du programme d'installation dans le lecteur de CD-ROM.

Remarque

Si I'écran Brother ne s'affiche pas automatiquement, accédez à Poste de travail (Ordinateur), cliquez deux fois sur l'icone du CD-ROM, puis cliquez deux fois sur start.exe.

2 Si l'écran du nom de modèle apparaît, cliquez sur le nom de votre modèle.
3 Si l'écran de sélection de la langue apparait, cliquez sur votre langue. Le menu principal du CD-ROM s'affiche.

4 Cliquez sur Documentation.
5 Cliquez sur Documents PDF. Si I'écran de déslection du pays apparait,CHOISISSEZ VOYRE PAYS. La liste des guides de l'utilisateur s'affiche.Sélectionné celui que vous souhaitez consulter.

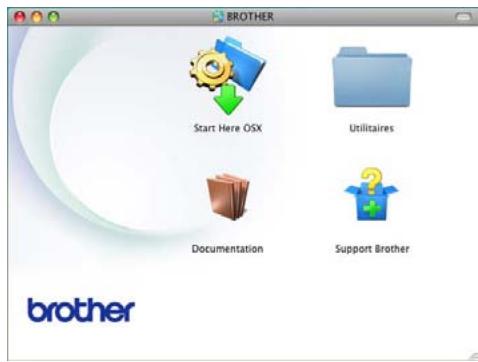

Visualisation de la documentation (Macintosh)

1 Allumez vous Macintosh. Insérez le CD-ROM du programme d'installation dans le lecteur de CD-ROM. La fenêtre suivante s'affiche.

Double-cliquez sur I'icone Documentation.
3 Si l'écran du nom de modèle apparaît,CHOISISEZ le nom de votre modele etcliquez sur Suivant.
4 Si l'écran de selection de la langue apparait, double-cliquez sur le dossier de votre langue.
Double-cliquez sur top.pdf. Si I'écran de sélection du pays apparaît,CHOISSEZ VOIRTE PAYS.
La liste des guides de l'utilisateur s'affiche. Sélectionnez celui que vous souhaitez consulter.

Comment trouver les instructions de numérisation

Il existe plusieurs façon de numériser des documents. Vous pouvez trouver les instructions comme suit :

Guide utiliseur - Logiciel

■ Numérisation
ControlCenter
■ Numérisation en réseau

Guides pratiques de Nuance™ PaperPort™ 12SE

(適用者 Windows®)

• Les guides pratiques complets de Nuance™ PaperPort™ 12SE peuvent être consultés dans la section Aide de l'application Nuance™ PaperPort™ 12SE.

Guide de l'utilisateur de Presto! PageManager

(適用者 Macintosh)

Remarque

Presto! PageManager doit être télécharge et installé avant toute utilisation. Pour plus d'instructions, consultez la section Accès au soutien Brother (Macintosh)

page 5.

Le Guide de l'utilisateur complet de Presto! PageManager peut etre visualisé dans la section Aide de I'application Presto! PageManager.

Comment trouverlesinstructionsdeconfigurationduRéseau

Votre appeareil peut etre connecte a un reseau cable.

Instructions de configuration de base >> Guide d'installation rapide

Pour plus d'informations sur la configuration du réseau Guide utilisateur - Réseau

Accès aux guides utilisateur des fonctions avancées

Vous pouvez consulter et télécharger ces guides à partir du site Web Brother Solutions Center, à l'adresse suivante :

Ce manuel explique comment configurer votre apparéil Brother sur un compte Google et comment utiliser les services Google Cloud Print en vue d'imprimer via Internet à partir de périphériques à l'aide de Gmail™ version mobile, GOOGLE DOCS™ version mobile et d'autres applications propres à Chrome OS.

Guide d'impression/numérisation mobile pour Brother iPrint&Scan

Ce guide fournit des informations utiles sur l'impression de fichiers JPEG et PDF 1 depuis votre périphérique mobile et sur la numérisation depuis votre apparéil Brother vers votre périphérique mobile lorsqu'il est connecté à un réseau Wi-Fi.

1 L'impression PDF n'est pas prise en charge sur Windows® Phone.

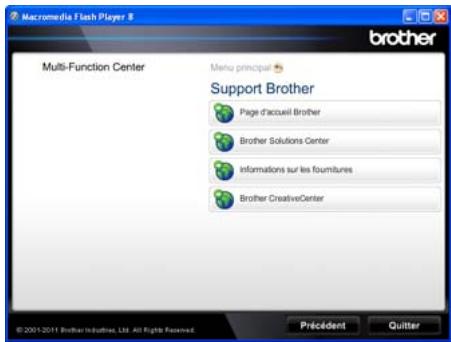

Accès au soutien Brother (Windows®)

Vous pouvez trouver tous les liens dont vous aurez besoin, comme le support Web (Brother Solutions Center), sur le CD-ROM d'installation.

■ Cliquez sur Support Brother dans le menu principal. L'écran suivant s'affiche :

Pour acceder à notre site Web (http://www.brother.com/), cliquez sur Page d'accueil Brother.
Pour les dernières nouvelles et informations sur le support correspondant à votre produit (http://solutions.brother.com/), cliquez sur Brother Solutions Center.
Pour visitor notre site Web pour vous procurer des fournitures Brother d'origine (http://www.brother.com/original/), cliquez sur Informations sur les fournitures.
Pour acceder au Brother CreativeCenter (http://www.brother.com/creativecenter/) afin d'obtenir GratisUITEMENT des projets photo et des tléchargements à imprimer, cliquez sur Brother CreativeCenter.
Pour revenir à la page principale, cliquez sur Précédent ou, si vous avez terminé, cliquez sur Quitter.

Accès au soutien Brother (Macintosh)

Vous pouvez trouver tous les liens dont vous aurez besoin, comme le support Web (Brother Solutions Center), sur le CD-ROM d'installation.

Double-cliquez sur I'icone Support Brother. L'écran suivant s'affiche :

Pour télécharger et installer Presto! PageManager, cliquez sur Presto! PageManager.
Pour enregistrer votre apparéil à l'aide de la page d'enregistrement des produits Brother (http://www.brother.com/registration/), cliquez sur Enregistrement en ligne.
Pour les dernières nouvelles et informations sur le support correspondant à votre produit (http://solutions.brother.com/), cliquez sur Brother Solutions Center.
Pour visitor notre site Web pour vous procurer des fournitures Brother d'origine (http://www.brother.com/original/), cliquez sur Informations sur les fournitures.

Présentation du panneau de commande

1 TouchesCOPIE :

Options

Vou puez selectionner rapidement et facilement des parametes de copie temporaires.

Agrandir/Réduire

Agrandit ou réduit les copies.

2 DEL d'erreur

Clignote en orange lorsque l'écran ACL affiche une erreur ou un message d'etat important.

3 Duplex

Vou puez selectionner Recto-verse pour copier ou imprimer sur les deux cotsés du papier.

4 LCD

Affiche des messages qui vous aident à configurer et à utiliser votre apparéil.

5 Touches de menu :

Effacer

Efface les données saisies ou vous permet d'annuler le paramètre actuel.

Menu

Vous permet d'acceder au menu pour programmer vos paramètres ou récapuére des informations sur l'appareil.

OK

Vous permet d'enregistrer vos paramètres et de vérifier les messages affichés sur l'écran LCD.

Touches de sélection :

ou

Appuyez sur ces touches pour parcourir les sélections de menu.

ou

Appuyez sur ces touches pour faire défilier les menus et les options.

6 Touches numériques

Utilisez ces touches pour saisir du texte.

7 Arret/Sortie

Permet d'arrête une opération ou de quitter un menu.

8 Marche

Cette touche permet de lancer des copies.

9 SCAN:

Permet de basculer l'appareil en mode SCAN.

10 DEL Données

La DEL clignote en fonction de l'etat de l'appareil.

11 Impression sécurisée

Vous pouvez imprimer les données enregistrées dans la mémoire lors de la saisie de votre mot de passer à quatre chiffres. () Guide utiliser - Logiciel)

Lorsque vous utilisez Secure Function Lock (verrouillage de fonction sécurisé), vous pouvez changer d'utilisateurs réservés en maintainant « enforcé lorsque vous appuyez sur Impression sécurisée. » Guide de l'utilisateur avancé: Secure Function Lock 2.0)

Indications de la DEL Données

La DEL (diode electroluminescente) Données clignotera en fonction de l'objet de l'appareil.

Données

DEL	Etat de l'appareil	Description
○	Mode Prét	L'appareil est prét à imprimer, en mode Veille, il n'y a pas de données d'impression ou l'interrupteur d'alimentation est désactivé.
Vert(clignotant)	Réception de données	L'appareil est en train soit de receivevoir des données de l'ordinateur, soit detraits des données en mémoire, soit d'imprimer des données.
○Vert	Données restantes en mémoire	Les données d'impression restent dans la mémoire de l'appareil.

Paramètres du volume

Volume du bip sonore

Si le bip sonore est activé, l'appareil émet un bip sonore lorsque vous appuyez sur une touche ou faites une erreur. Vous pouvez sélectionner une plage de niveaux de volume.

1 Appuyez sur Menu, 1, 2.
2 Appuyez sur ou sur pour selectionner Bas, Moyen, Haut ou Non. Appuyez sur OK.
3 Appuyez sur Arrêt/Sortie.

2

Chargement de papier

Chargement du papier et des supports d'impression

L'appareil alimenté le papier depuis le bac à papier standard, le bac inférieur en option ou le bac multifonction.

Remarque

Si vous application logicielle prend en charge la selection du format du papier dans le menu d'impression, vous pouvez selectionner le format par l'intermediaire du logiciel. Dans le cas contraire, vous pouvez parameter le format du papier dans le pilote d'imprimante ou au moyen des boutons du panneau de commande.

Chargement de papier dans le bac à papier standard et dans le bac inférieur en option

Vous pouvez charger jusqu'à 250 feuilles dans le bac à papier standard (Bac 1) et 500 feuilles dans le bac inférieur en option (Bac 2). Il est possible de charger le papier jusqu'au repère de papier maximum (▼▼▼)itué à droite du bac à papier. (Pour désiré le format de papier recommendé, consultez la section Papier et autres supports d'impression acceptables page 20.)

Impression sur du papier ordinaire, du papier fin ou du papier recyclé à partir du Bac 1 ou du Bac 2

Retirez complètement le bac à papier de l'appareil.

Tout en appuyant sur le levier de déverrouillage vert du guide-papier (1), adaptez les guide-papier au format du papier que vous chargez. Veillez à ce que les guides soient fermement placés dans les fentes.

3 Séparez rapidement toutes les feuilles de la pile de papier pour éviter les bourrages et les problèmes d'alimentation.

Chargez du papier dans le bac et vérifiez les points suivants :

Le papier ne dépasse pas le repère de papier maximum ( )(1) .
Une surcharge du bac à papier risquérait de provoquer des bourrages.
La face à imprimer doit être tournée vers le bas.
- Les guide-papier touchent les côtés du papier afin que celui-ci soit alimenté correctement.

Réinstalléz fermement le bac à papier dans l'appareil. Vérifiez qu'il est bien inséré dans l'appareil.

6 Relevez le volet du support (1) pour empêcher le papier de glisser du bac de sortie face imprimée dessous ou retirez chaque page dés que son impression est terminée.

Chargement de papier dans le bac multifonction (bac MF)

Vous pouvez charger jusqu'à 3 enveloppés ou supports d'impression spéciaux dans le bac MF ou jusqu'à 50 pages de papier ordinaire. Utilisez ce bac pour imprimer ou copier sur du papier épais, du papier de qualité supérieur, des étiquettes ou des enveloppés. (Pour désir le format de papier recommendé, consultez la section Capacité en papier des bacs à papier >> page 21.)

Impression sur du papier ordinaire, du papier fin, du papier recyclé ou du papier de qualité supérieure à partir du bac MF

1 Ouvrez le bac MF et abaissez-le délicatement.

Déployez le support du bac MF (1) et dépliez le rabat (2).

3 Chargez du papier dans le bac MF et vérifiez les points suivants :

Le papier ne dépasse pas le repère de papier maximum (1).
La face à imprimer doit être tournée vers le haut, avec le bord d'attaque (le haut) inséré en premier.
- Les guide-papier doivent toucher légèrement les côtés du papier afin que celui-ci soit alimenté correctement.

4 Relevez le volet du support pour empêcher le papier de glisser du bac de sortie face imprimée dessous ou retirez chaque page dés que son impression est terminée.

Impression sur du papier épais, des étiquettes ou des enveloppés à partir du bac MF

Avant de charger des enveloppes,
aplaitissez-les le plus possible en appuyant
sur les angles et les côtés.

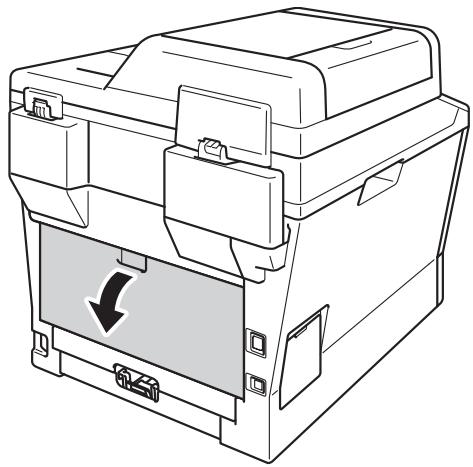

1 Ouvrez le couvercle arrêté (bac de sortie face imprimée dessus).

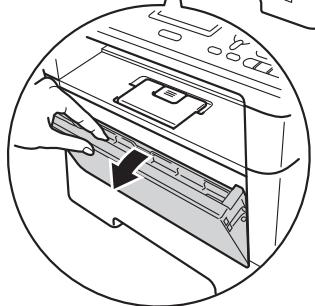

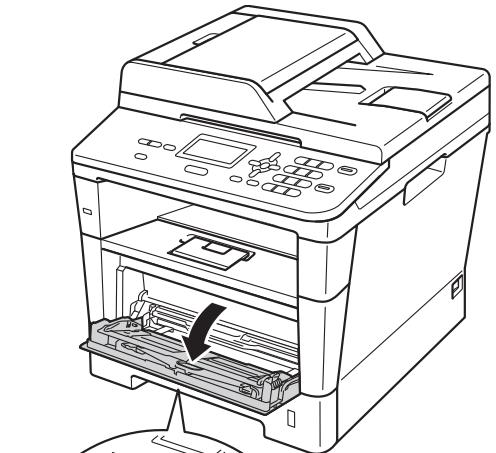

Ouvrez le bac MF et abaissez-le délicatement.

3 Déployez le support du bac MF (1) et dépliez le rabat (2).

Chargez du papier, des étiquettes ou des enveloppées dans le bac MF. Vérifiez les points suivants :

Le bac MF ne doit pas composer plus de 3 enveloppes.
Le papier, les étiquettes ou les enveloppées ne dépassent pas le repère de papier maximum (1).
La face à imprimer est tournée vers le haut.

5 Envoyez les données d'impression à l'appareil.

Remarque

• Retirez chaque enveloppe imprimée immédiatement pour éviter tout bourrage papier.
• Si la feuille de papier écais se recourbe lors de l'impression, n'insérez qu'une feuille à la fois dans le bac MF et ouvre le capot arrêté (bac de sortie face imprimée vers le haut) afin de permettre l'éjection des pages imprimées dans le bac de sortie face imprimée vers le haut.

6 Fermez le couvercle arriere (bac de sortie face imprimée dessus).

Zones non numériables et non imprimables

Les figures ci-dessous illustrent les zones non numériables et non imprimables. Ces zones peuvent varier en fonction du format de papier ou des paramètres définis dans l'application que vous utilisez.

Remarque

En mode d'émulation BR-Script3, la zone non imprimable autour des bords du papier est de 4,2 mm.

Utilisation	Format du document	Haut (1) Bas (3)	Gauche (2) Droite (4)
Copie*une seule copie ou une copie 1 en 1	Letter	4 mm	4 mm
	A4	4 mm	3 mm
	Legal	4 mm	4 mm
Numérisation	Letter	3 mm	3 mm
	A4	3 mm	3 mm
	Legal	3 mm	3 mm
Impression	Letter	4,2 mm	6,35 mm
	A4	4,2 mm	6,01 mm
	Legal	4,2 mm	6,35 mm

Paramètres du papier

Type de papier

Configurez l'appareil pour le type de papier que vous utilisez. Ceci garantira une qualité d'impression optimale.

1 Executez l'une des actions suivantes :

Pour définiR le type de papier pour Bac MP, appuyez sur Menu, 1, 1, 1, 1.
Pour définit le type de papier pour Supérieur, appuyez sur Menu, 1, 1, 2.
Pour définir le type de papier pour Inférieur¹, appuyez sur Menu, 1, 1, 3.

2 Appuyez sur ou sur pour selectionner Fin, Normal, Epais, Lourd, Papier recyclé ou Etiquette 2. Appuyez sur OK.
3 Appuyez sur Arrêt/Sortie.

1 Inférieur apparaît uniquement si le bac inférieur en option est installé.
2 L'option Etiquette s'affiche uniquement lorsque vous désissez le bac MU à l'étape ①.

Format du papier

Vous pouvez utiliser les formats papier suivants.

Pour les copies :

Lorsque vous placez du papier d'un autre format dans le bac, vous doivent également modifier le paramètre du format de papier afin que votre apparéil adapte le document à la page.

1 Executez l'une des actions suivantes :

Pour définitre le format de papier pour Bac MP, appuyez sur Menu, 1, 1, 2, 1.
Pour définit le format de papier pour Supérieur, appuyez sur Menu, 1, 1, 2, 2.
Pour définiR le format de papier pour Inférieur1, appuyez sur Menu, 1, 2, 3.

2 Appuyez sur ou sur pour selectionner A4, Letter, Legal, Executive, A5, A5 L, A6, B5, B6, Folio ou N'importe quel 2. Appuyez sur OK.

3 Appuyez sur Arrêt/Sortie.

1 Inférieur apparaît uniquement si le bac inférieur en option est installé.
2 L'option N'importe quel apparait uniquement si vous selectionné le bac MU.

Remarque

• Si vous Sélectionnez N'importequel pour le format de papier du bac MU, vous ne pouvez pas utiliser l'options du format du papier N'importequel pour le bac MF lorsque vous faites des copies N en 1. Vous doivent avoir une des autres options de format de papier disponibles pour le bac MF.
• Les formats A5 L et A6 ne sont pas disponibles avec le Inférieur.

Bac à utiliser en mode COPIE

Vous pouvez modifier le bac prioritaire que l'appareil utilise pour imprimer des copies.

Si vous sélectionnez Bac 1 seulement, MP seulement ou Bac 2 seulement¹, l'appareil préleve uniquement du papier dans ce bac. Si le bac sélectionné est vide, Pas de papier s'affiche sur l'écran ACL. Chargez du papier dans le bac vide.

Pour changer le réglage du bac, suivez les instructions ci-dessous:

1 Appuyez sur Menu, 1, 5, 1.
2 Appuyez sur ou sur pour selectionner Bac 1 seulement, Bac 2 seulement¹, MP seulement, MP>T1>T2¹ ou T1>T2¹ >MP.

Appuyez sur OK.

1 Bac 2 seulement et T2 apparaisent uniquement si le bac inférieur en option est installé.

3 Appuyez sur Arrêt/Sortie.

Remarque

• Si vous chargez des documents dans le chargeur alors que MP>T1>T2 ou T1>T2>MP est sélectionné, l'appareil recherche le bac compteant le papier le plus adapté et extrait le papier de ce bac. Si aucun bac ne compte de papier adapté, l'appareil extrait du papier du bac prioritaire supérieur.
• Lors de l'utilisation de la vitre du scanner, votre document est copé à partir du bac prioritaire supérieur même si un autre bac à papier contient du papier plus adapté.

Bac à utiliser en mode Impression

Vous pouvez modifier le bac que l'appareil doit utiliser par défaut pour imprimer depuis votre ordinateur et pour l'impression directe.

1 Appuyez sur Menu, 1, 5, 2.
2 Appuyez sur ou sur pour selectionner Bac 1 seulement, Bac 2 seulement¹, MP seulement, MP>T1>T2¹ ou T1>T2¹ >MP.

Appuyez sur OK.

1 Bac 2 seulement et T2 apparaisent uniquement si le bac inférieur en option est installé.

3 Appuyez sur Arrêt/Sortie.

Papier et autres supports d'impression acceptables

La qualité d'impression peut varier selon le type de papier utilisé.

Vous pouvez utiliser les types de support d'impression suivants : papier ordinaire, papier fin, papier écais, papier plus écais, papier de qualité supérieure, papier recyclé, étiquettes ou enveloppes.

Pour obtenir des résultats optimaux, suivez les instructions ci-dessous :

• NE placez PAS simultanément différents types de papier dans le bac à papier car cela pourrait engendrer des bourrages de papier ou des problèmes d'alimentation.
  Pour imprimer correctement, vous devez sélectionner le même format de papier dans l'application logicielle et dans le bac.
  Évitez de toucher la surface imprimée du papier juste après l'impression.
  Avant d'acheter d'importantes quantités de papier, il est conseillé derialde des essais pour vérifier qu'il convient.
  Utilisez des étiquettes conçues pour les apparèils laser.

Papier et supports d'impression recommendés

Type de papier	Article
Papier ordinaire	Xerox Premier TCF 80 g/m2Xerox Business 80 g/m2
Papier recyclé	Xerox Recycled Supreme 80 g/m2
Étiquettes	Étiquette laser Avery L7163
Enveloppes	Antalis River series (DL)

Type et format de papier

L'appareil alimenté le papier depuis le bac à papier standard installé, le bac multifonction ou le bac inférieur en option.

Les noms des bacs à papier dans le pilote d'imprimante et dans leprésent guide sont les suivants :

Bac et bac en option	Nom
Bac à papier standard	Bac 1
Bac multifonction	Bac MF
Bac inférieur en option	Bac 2

Capacité en papier des bacs à papier

	Format du papier	Types de papier	Nombre de feuilles
Bac à papier standard (Bac 1)	A4, Letter, Legal, B5, Executive, A5, A5 (bord long), A6, B6, Folio 1	Papier ordinaire, papier fin, papier recyclé	Jusqu'à 250 (80 g/m2)
Bac multifonction (Bac MF)	Largeur : 76,2 à 215,9 mmLongueur : 127,0 à 355,6 mm	Papier ordinaire, papier fin, papier écais, papier plus écais, papier de qualité supérieure, papier recyclé, enveloppés, étiquettes	50 feuilles (80 g/m2)3 enveloppés
Bac inférieur en option (Bac 2)	A4, Letter, Legal, B5, Executive, A5, B6, Folio 1	Papier ordinaire, papier fin, papier recyclé	Jusqu'à 500 (80 g/m2)

1 Le format Folio est 215,9 mm × 330,2 mm

Spécifications de papier recommendées

Les specifications de papier suivantes sont adaptées à cet apparéil.

Grammage de base	75-90 g/m2
Épaisseur	80-110 μm
Rugosité	Supérieure à 20 sec.
Rigidité	90-150 cm3/100
Sens du grain	Grain long
Résistivité du volume	10e9-10e11 ohm
Résistivité de la surface	10e9-10e12 ohm-cm
Charge	CaCO3(neutre)
Teneur en cendres	Inférieure à 23 wt%
Luminosite	Supérieure à 80%
Opacité	Supérieure à 85%

Utilisez du papier concu pour la copie sur papier ordinaire.
Utilisez du papier dont le grammae est compris entre 75 et 90g / m^2
■ Utilisez du papier au grain long ayant un pH neutre et un taux d'humidité de 5 % environ.
Cet apparéil permet d'utiliser du papier recyclé conforme aux spécifications DIN 19309.

Manipulation et utilisation de papier spécial

L'appareil est conçu pour prendre en charge la plupart des types de papier de xérographie et de qualité supérieure. Certaines variables de papier peuvent toutefois avoir une incidence sur la qualité de l'impression ou la fiabilité de la manipulation. Avant d'acheter du papier, procédez toujours à quelques essais avec des échantillons pour vous assurer que les performances vous convennent. Conservez le papier dans son emballage d'origine en veillant à ce que ce dernier soit bien fermé. Conservez le papier à plat, à l'abri de l'humidité, de la lumière directe du soleil et de la chaleur.

Voici quelques consignes importantes à respecter lors du choix du papier :

N'utilise PAS du papier jet d'encre afin de ne pas provoquer de bourrage de papier et de ne pas endommager l'appareil.
Le papier préimprimé doit utiliser de l'encre pouvant supporter la température de fusion de l'appareil, à savoir 200^ .
Si vous utilisez du papier de qualite supérieure, du papier ayant une surface rugueuse ou du papier froissé, ses performances peuvent etre amoindries.

Types de papier à éviter

Important

Il est possible que certains types de papier n'offrent pas des performances satisfaisantes ou qu'ils endommagent l'appareil.

N'utilisez PAS du papier :

• hautement texturé
• extrémement lisse ou brillant
  recourbe ou voilé

1 Une ondulation de papier de 2 mm minimum peut engender des bourrages.

• couché ou revêtu d'une finition chimique
• abîme, froissé ou plié
• dont le grammage excède les specifications recommandées dans le现行 guide
• ayant des onglets ou des agrafes
• ayant des en-têtes à base de colorants basse température ou thermogravés
• en plusieurs parties ou autocopiant
• concu pour l'impression jet d'encre

Les types de papier répertoriés ci-dessus risquent d'endommage votre apparéil. Ce type de dommage n'est pas couvert par la garantie de Brother ou tout autre accord de service.

Enveloppes

La plupart des enveloppes destinées aux imprimantes laser sont compatibles avec votre apparéil. Toutefois, certaines enveloppes peuvent partager des problèmes d'alimentation et de qualité d'impression résultat de leur conception. Une enveloppe ajuste doit posseder des bords avec des pris droits et parfaits.

L'enveloppe doit reposer à plat et ne doit pas être à soufflets ni mince. Vous devez acheter des enveloppés de qualité auprès d'un fournisseur ayant été informé de ce que les enveloppés seront utilisées dans un apparéil laser.

Les enveloppes ne peuvent etre alimentetes qu'a partir du bac MU.

Nous vous recommendons d'effectuer une impression d'essay sur une enveloppe pour vous assurer que les résultats d'impression correspondant aux résultats escomptés avant d'imprimer une grande quantité d'enveloppes.

Types d'enveloppe à éviter

Important

N'utilisez PAS d'enveloppces :

• abimées, gondolées, froissées ou de forme inhabituelle
• extrémement brillantes ou texturées
• avec des trombones, des agrafes ou tout autre système d'attache
• avec des fermétures auto-adhésives
• a soufflets
  mal pliees
• estampées (avec écriture en relief)
• précédemment imprimées au moyen d'un apparéil laser
• préimprimées à l'intérieur

• qui ne peuvent pas etre parfaitement empilées

• fabriquées dans un papier dont le grammaque est supérieur aux spécifications de grammaque de l'appareil
  dont les bords ne sont pas droits ou apparfaitement uniformes

• comptant des fenêtres, des trous, des découvertes ou des perforations
• dont la surface comporte une bande adhéasive, comme illustré dans la figure ci-dessous

• avec deux volets comme illustré dans la figure ci-dessous

• avec des volets de fermeture non pliers à l'achat
  dont chaque cote est plie comme illustré dans la figure ci-dessous

Chapitre 2

Si vous utilisez l'un des types d'enveloppe enumeratedres ci-dessus, vous risquez d'endommager votre apparéil. Ce type de dommage peut ne pas être couvert par la garantie de Brother ou tout autre accord de service.

Vous pouvez parfois rencontres des problèmes d'alimentation du papier à cause de l'épaissur, du format et de la forme des volets des enveloppes que vous utilisez.

Étiquettes

L'appareil imprime sur la plupart des types d'étiquettes concus pour être utilisés avec un apparéil laser. L'adhésif des étiquettes doit être à base d'acrylique, ce matériel étant plus stable lorsqu'il est soumis aux températures élevées de l'unité de fusion. Les adhésifs ne doivent pas entraîre en contact avec les pieces de l' apparéil. Si cela se produit, l'étiquette pourrait rester collée au tambour ou aux rouleaux et provoquer des bourrages et des problèmes de qualité d'impressions. Aucun adhésif ne doit être exposé entre les étiquettes. Les étiquettes doivent être agencées de manière à couvir toute la longueur et toute la largeur de la planche. Si les étiquettes sont espacées entre elles, elles pouraient se décoller, engendrant ainsi de sérieux bourrages ou problèmes d'impression.

Toutes les étiquettes utilisées dans cet apparéil doivent pouvoir supporter une température de 200^ pendant 0,1 seconde.

Les étiquettes ne peuvent etre alimentees qu'a partir du bac MU.

Types d'étiquette à éviter

N'utilise pas d'étiquettes abimées, gondolées, floissées ou de forme inhabituelle.

Important

• N'alimentez PAS de planches étiquettes autocollantes partiellement utilisées. Le support ainsi exposé pourrait endommager votre apparéil.
• Le grammaque des planches étiquettes autocollantes ne doit pas excéder les caractéristiques techniques mentionnées dans le present Guide de l'utilisateur. Les étiquettes dont le grammaque est supérieur aux specifications risquent de ne pas été alimentées ou imprimées correctement et d'endommager votre apparéil.
• NE réutilise ou n'insérez PAS des étiquettes déjà utilisées ou des feuilles auxquelles il manque certaines étiquettes.

3

Chargement des documents

Comment charger des documents

Vous pouvez réaliser des copies et numériser à partir du chargeur automatique de documents et de la vitre du scanner.

Utilisation du chargeur automatique de documents (ADF)

Le chargeur peut contenir jusqu'à 35 pages et alimente chaque feuille individuellement. Nous vous recommendons d'utiliser du papier standard de 80~g / m^2 et de plusieurs l'effeuiller avant de placer les feuilles dans le chargeur.

Formats de documents pris en charge

Longueur :	147,3 à 355,6 mm
Largeur :	147,3 à 215,9 mm
Poids :	64 à 90 g/m2

Comment charger des documents

Important

• NE laïsez PAS de documents écais sur la vitre du scanner. Sinon, un bourge pourrait se produit au niveau du chargeur.
• N'utilisez PAS de papier gondole, froissé, plié, déchiré, agrafé, maintainu par un trombone, collé ou troué.
• N'utilisez PAS de carton, de papier journal ou de tissu.
• NE tirez PAS sur le document pendant son alimentation pour éviter d'endommager votre apparéil pendant l'utilisation du chargeur.

Remarque

• Pour numériser des documents qui ne sont pas adaptés au chargeur, voir Utilisation de la vitre du scanner page 26.
• Si vous chargez un document de plusieurs pages, il est plus aisé d'utiliser le chargeur.
  Assurez-vous que le fluide correcteur ou l'encre des documents est parfaitement sèche.

Dépliez le support de document du chargeur (1). Relevez et dépliez le volet support de sortie de document du chargeur (2).

Effeuillez les pages correctement.

Empilez les pages de votre document dans le chargeur, face vers le haut, bord supérieur en premier, jusqu'à ce que le message de l'affichage LCD change et que la première page entre en contact avec les rouleaux d'alimentation.

4 Réglez les guide-papier (1) en fonction de la largeur de votre document.

Remarque

Pour numériser des documents non standard, voir Utilisation de la vitre du scanner >> page 26.

Utilisation de la vente du scanner

Vous pouvez utiliser la vitre du scanner pour copier ou numériser les pages d'un livre, une à la fois.

Formats de documents pris en charge

Longueur :	Jusqu'à 300,0 mm
Largeur :	Jusqu'à 215,9 mm
Poids :	Jusqu'à 2,0 kg

Comment charger des documents

Remarque

Pour utiliser la vitre du scanner, le chargeur doit être vide.

Soulevez le capot document.

2 A l'aide des lignes repères pour document situées sur la gauche et le haut, placez le document face en bas, en haut à gauche de la vitre du scanner.

3 Fermez le capot document.

Important

Si le document est un manuel ou est écais, ne rabattez pas violament le capot et n'appuyez pas dessus.

4

Réalisation de copies

Comment copier

Pour effectuer une copie de base,procédez comme suit.

1 Nombre de copies

Utilisez le pavé numérique pour saisir le nombre de copies souhaité.

Exécutez l'une des actions suivantes pour charger votre document :

Placez le document face imprimée vers le haut dans le chargeur. (Voir Utilisation du chargeur automatique de documents (ADF) page 25.)
Chargez votre document face imprimée vers le bas sur la vitre du scanner. (Voir Utilisation de la vitre du scanner page 26.)

Appuyez sur Marche.

Arrêt de la copie

Pour arrêté la copie, appuyez sur Arrêt/Sortie.

Paramètres de copie

Appuyez sur les touches temporaires COPIE ou Duplex, puis appuyez sur , , ou pour faire defiler les parametes de copie. Lorsque le paramètre souhaïte apparait en surbrillance, appuyez sur OK.

(Guide de l'utilisateur)

Pour plus de détails sur la modification des paramètres suivants, >> page 17 - 18:

Type papier
Format papier
Utilisat. bacs (Bac à utiliser en mode COPIE)

(Guide de l'utilisateur avancé)

Pour plus de détails sur la modification des paramètres suivants, >> Guide de l'utilisateur avancé : Paramètres de copie :

Agr/Réd. (Agrandissement/Réduction)
■ Empil./Trier
■ Qualité
Luminosite
Contraste
■Mise en page
■ Sélection bac (Sélection du bac)
Duplex

5

Impression de données à partir d'un lecteur USB de mémoire Flash ou d'un apparil photonomique prénant en charge le stockage de masse

Grçé à la fonction Impression directe, aucun ordinateur n'est requis pour imprimer des données. Vous pouvez lancer une impression simplement en reliant votre lecteur USB de mémoire Flash à l'interface USB directe de l'appareil. Vous pouvez également connecter et imprimer directement à partir d'un apparéil photo réglé sur le mode de stockage de masse USB.

Vous pouvez utiliser une mémoire flash USB possédant les caractéristiques techniques suivantes :

Classe USB	Classe de stockage de masse USB
Classe de stockage de masse USB	SCSI ou SFF-8070i
Protocole de transfert	Transfert par lot uniquement
Format1	FAT12/FAT16/FAT32
Taille des secteurs	Max. 4 096 octets
Cryptage	Les péripériques chiffrés ne sont pas pris en charge.

Le format NTFS n'est pas pris en charge.

Remarque

• Certains lecteurs USB de mémoire Flash peuvent ne pas fonctionner avec l'ordinateil.
• Si vous appeareil photo est en mode PictBridge, vous ne pouvez pas imprimer de données. Veuillez vous reporter à la documentation accompagnant votre apparéil photo pour basculer du mode PictBridge au mode de stockage de masse.

Création d'un fichier PRN pour l'impression directe

Remarque

Les écrons de cette section peuvent varier en fonction de la vente application et de la vente système d'exploitation.

Depuis la barre de menu d'une application, cliquez sur Fichier, puis sur Imprimer.

Choisissez Brother DCP-XXXX
Printer (1) et cochez la case Imprimer dans un fichier (2).
Cliquez sur Imprimer.

Sélectionnez le dossier dans lequel vous souhaitez sauvegarder le fichier et saississez le nom du fichier si vous y été invite.

Si vous étés invite à indiquer
unquèment un nom de fichier, vous
pouvez également spécifique le dossier
dans lequel vous souhaitez
sauvegarder le fichier en saississant le
nom du réseau. Par exemple :
C:\Temp\NomDeFichier.prn
Si un lecteur USB de mémoire Flash ou
un apparéil photo numérique est
connecté à votre ordinateur, vous
pouvez sauvegarder le fichier
directement sur le lecteur USB de
mémoire Flash.

Impression de données directement à partir d'un lecteur USB de mémoire Flash ou d'un apparéil photonomérique prénant en charge le stockage de masse

Connectez vos pertrophérique à l'interface USB directe (1) à l'avant de l'appareil.

L'appareil passe automatiquement en mode Impression directe.

Le menu de la mémoire USB s'affiche automatiquement sur l'écran LCD pour confirmer l'utilisation prévue du périphérique.

Remarque

Assurez-vous que votre apparéil photo numérique est mis sous tension.
- En cas d'erreur, les options de la mémoire USB Imprimer dir. et Numér. vers USB ne s'affichent pas sur l'écran LCD.
- Lorsque l'appareil est en mode Veille prolongée, l'écran LCD n'affiche aucune information, même si vous raccordez un périphérique au connecteur de l'interface USB directe. Appuyez sur Arrêt/Sortie sur le panneau de commande pour quitter le mode Veille profonde.

Appuyez sur ou sur pour sélectionner 1. Imprimer dir.. Appuyez sur OK.

Remarque

• Si la fonction Impression directe est limitée dans Secure Function Lock 2.0 pour votre ID utiliser, et si l'accès a été accordé à un autre ID utiliser ou au mode public, Refus d'accès s'affiche sur l'écran LCD. L'écran LCD affiche ensuite Modifier ID et d'autres ID utiliser, ce qui vous permet de basculer vers un ID utiliser ou un mode Public disposant de l'accès.

Si vous étés un utilisateur restreint autorisé à acceder à la fonction Impression directe, appuyez sur ou sur pour sélectionner votre nom et appuyez sur OK. Saisissez votre mot de passer à quatre chiffres et appuyez sur OK.

• Si la fonction Secure Function Lock est régée sur ON sur votre apparéil, il peut être impossible d'acceder à la fonction Impression directe. () Guide de l'utilisateur avancé: Changement d'utilisateurs
• Si un nombre maximal de page est imposed à votre identification dans Secure Function Lock, l'écran ACL affiche Pages restantes et le nombre de pages que vous pouvez encore imprimer.

Appuyez sur ou sur pour selectionner le nom de dossier ou le nom de fichier à imprimer.

Appuyez sur OK.

Si vous avez selectionné le nom de dossier, appuyez sur ou sur pour selectionner le nom de fichier à imprimer.

Appuyez sur OK.

Impr. directe ▲1./FOLDER1 2.FILE_1.PDF ▼3.FILE_2.PDF

Sélect. ▲ ou OK

Remarque

• Voiture appliceil photo numérique doit basculer du mode PictBridge au mode de stockage de masse.
• Si vous souhaitez imprimer un index des fichiers, Sélectionnez Impress.index, puis appuyez sur OK. Appuyez sur Marche pour imprimer les données.

Exécutez l'une des actions suivantes :

• Appuyez sur ou sur pour sélectionner un paramètre à modifier et appuyez sur OK, puis appuyez sur ou sur pour sélectionner une option pour le paramètre et appuyez sur OK.
  Si vous ne souhaitez pas modifier les réglages par défaut actuels, passez à l'étépe ⑤.

Para imp fich.

Format papier

Type support

▼Page multiple

Sellect. ou OK

Remarque

• Vous pouvez modifier les paramètres suivants :

Format papier

Type support

Page multiple

Orientation

Duplex

Copiestriées

Utilisat.bacs

Qualité expr.

Option PDF

• Certains de ces paramètres peuvent ne pas s'afficher en fonction du type de fichier.

5 Appuyez sur Marche si vous avez terminé la sélection des paramètres.
Utilisez les touches numériques pour saïrir le nombre de copies souhaité. Appuyez sur OK.

7 Appuyez sur Marche pour imprimer les données.
8 Appuyez sur Arrêt/Sortie.

Important

• Pour éviter d'endommager votre apparéil, NE connectez AUCUN périphérique autre qu'un apparéil photo numérique ou un lecteur USB de mémoire Flash à l'interface USB directe.
• NE retirez PAS le lecteur USB de mémoire Flash ou l'appareil photo numérique de l'interface USB directe tant que l'appareil n'a pas terminé l'impression.

Remarque

• Vous pouvez modifier le bac que l'appareil doit utiliser par défaut pour l'impression. Appuyez sur Menu, 1, 5, 2, puis sur ▲ ou ↓ pour sélectionner le bac souhaité comme nouveau bac par défaut. Appuyez sur OK.
  (Voir Bac à utiliser en mode Impression >> page 19.)
• Vous pouvez modifier les paramètres par défaut de l'impression directe à l'aide du panneau de commande lorsqu'ell'appareil n'est pas en mode Impression directe. Appuyez sur Menu, 4 pour acceder au menu I/F direc. USB. (Voir Tableau des menus page 104.)

6

Comment imprimer à partir d'un ordinateur

Impression d'un document

L'appareil peut receivevoir des données provenant de votre ordinateur et les imprimer. Pour imprimer à partir d'un ordinateur, vous devez installer le pilote d'imprimante.

(→) Guide utiliser - Logiciel : Impression pour Windows® ou Impression et envoi de fax pour Macintosh)

1 Installez le pilote d'imprimante Brother disponible à partir du CD-ROM d'installation. Guide d'installation rapide)
2 Dans votreapplication,choisissezlacommandeImprimer.
3 Choisissez le nom de l'appareil dans la boîte de dialogue Imprimer, puis cliquez sur Propriétés (ou sur Préférences en fonction de l'application utilisée).
4 Définissez les paramètres de votrechoix dans la boîte de dialogue Propriétés, puis cliquez sur OK.

Format papier
Orientation
Copies
Type de support
Résolution
Paramètres d'impression
Imp. multi-pages
Recto-verse / Livret
Alimentation

Cliquez sur OK pour lancer l'impression.

7

Comment numérique vers un ordinateur

Numérisation d'un document au format PDF à l'aide de ControlCenter4 (Windows®)

(Informations détaillées Guide utiliser - Logiciel : Numérisation)

Remarque

Les écrons qui s'affichent sur votre ordinateur peuvent varier en fonction de votre modèle.

ControlCenter4 est un utiliser permanentissant d'acceder rapidement et facilement aux applications que vous utilisez le plus souvent. Grace à ControlCenter4, il n'est plus nécessaire d'ouvrir manuellement des applications spécifiques.

Chargez votre document. (Voir Comment charger des documents page 25.)
2 Ouvrez ControlCenter4 en cliquant sur démarrer/Tous les programmes/Brother/XXX-XXXX (ou XXX-XXXX représenté le nom de votre réseau)/ControlCenter4. L'application ControlCenter4 s'ouvre.
3 Choisissez Mode Accueil ou Mode Avancé avant d'utiliser ControlCenter4, puis cliquez sur OK.
Cette section presente brievement les fonctions de ControlCenter4 dans Mode Avancé.

4 Vérifie que l'appareil que vous souhaitez utiliser est sélectionné dans la liste déroulante Modèle.

5 Définissez les paramètres de numérisation.

Cliquez sur Configuration, puis selectionnez Paramètres du bouton, Numérisation et Fichier.

La boîte de dialogue de configuration s'affiche. Vous pouvez modifier les réglages par défaut.

1 Vérifiez que PDF (*.pdf) est sélectionné dans la liste déroulante Type de fichier.
2 You pouvez indiquer le nom du fichier que vous souhaitez utiliser pour le document.
3 Vous pouvez enregistrer le fichier dans le dossier par défaut ou selectionner le dossier de votrechioix en cliquant sur le bouton (Parcourir).
4 Sélectionnez une résolution de numérisation dans la liste déroulante Résolution.
5 Sélectionnez le format du document dans la liste déroulante Taille document.

6 Cliquez sur OK.

Cliquez sur Fichier.

L'appareil commence la numérisation. Le dossier dans lequel sont enregistrées les données numériées s'ouvre.

Modification des paramètres de la touche Scan

Avant la numérisation

Pour utiliser l'appareil comme scanner, installez un pilote de scanner. Si l'appareil fait partie d'un réseau, configurez-le avec une adresse TCP/IP.

■ Installez les pilotes de scanner disponibles sur le CD-ROM d'installation. Guide d'installation rapide)
Si la numérisation réseau ne fonctionne pas, configrez l'appareil avec une adresse TCP/IP. Guide utilisateur - Logiciel: Configuration de la numérisation réseau (Windows®)

Paramètres de la touche Scan

Vous pouvez modifier les paramètres de la touche SCAN de votre apparéil à l'aide de ControlCenter4.

1 Ouvrez ControlCenter4 en cliquant sur démarrer/Tous les programmes/Brother/XXX-XXXX (ou XXX-XXXX représenté le nom de votre réseau)/ControlCenter4. L'application ControlCenter4 s'ouvre.
Vérifiez que l'appareil que vous souhaitez utiliser est sélectionné dans la liste déroulante Modèle.
3 Cliques sur l'onglet Paramètres de l'appareil.
4 Clique sur Paramètres de numérisation vers périphérique.

5 Cliquez sur l'onglet Fichier. Vous pouvez modifier les réglages par défaut.

1 Sélectionnez le type de fichier dans la liste déroulante.
2 You pouvez indiquer le nom du fichier que vous souhaitez utiliser pour le document.
3 Vous pouvez enregistrer le fjichier dans le dossier par défaut ou seLECTIONner le dossier de votrechioix en cliquant sur le bouton (Parcourir).
4 Sélectionnez une résolution de numérisation dans la liste déroulante Résolution.
5 Sélectionnez le format du document dans la liste déroulante Taille document.

Cliquez sur OK.

Numérisation à l'aide de la touche Scan

Chargez votre document. (Voir Comment charger des documents page 25.)
2 Appuyez sur (SCAN).
3 Appuyez sur ou sur pour selectionner Num. vers PC. Appuyez sur OK.
4 Appuyez sur ou sur pour selectionner Fichier. Appuyez sur OK.
(Pour les utilisateurs en réseau)

Appuyez sur ou sur pour selectionner l'ordinateur de destination auquel vous souhaitez envoyer les données.

Appuyez sur OK.

Si vous étés invite à saisir un code PIN, entrez le code PIN à 4 chiffres permettant d'acceder à l'ordinateur de destination à l'aide des touches numériques du panneau de commande. Appuyez sur OK.

6 Appuyez sur ou sur pour selectionner Démarre scan.

Appuyez sur OK.

7 Appuyez sur Marche.

L'appareil commence la numérisation.

Remarque

Les fonctions de numérisation suivantes sont disponibles :

Numériservers:

• USB
• réseau (Windows®)
• Image (Numériser vers un ordinateur)
  OCR (Numériservers un ordinateur)
  E-mail (Numériser vers un ordinateur)
  Fichier (Numériser vers un ordinateur)
• FTP
• Service Web¹ (Numériser via services Web)

Utilisateurs Windows® uniquely. (Windows Vista® SP2 ou version ultérieure et Windows® 7)

(> Guide utilisateur - Logiciel: Utilisation de Web Services pour numériser sur votre réseau (Windows Vista® SP2 ou supérieur et Windows® 7))

Remplacement des consommables

Les messages suivants apparaissent sur l'écran ACL en mode Pré. Ces messages vous avertissent que vous doivent remplancer les consommables avant qu'ils n'arrivent en fin de vie. Pour éviter toute complication, vous devrez acheter des consommables de rechange avant que l'appareil n'arrête d'imprimer.

Remarque

Le tambour et la cartouche de toner sont deux consommables indépendants. Veillez à les installer comme un ensemble. Si vous installez la cartouche dans l'appareil sansinstaller le tambour, les messages Erreur tambour ou Bourrage interne peuvent s'afficher.

Cartouche d'encre	Tambour
Voir Remplacement de la cartouche de toner ➔ page 42. Nom du modèle : TN-3330, TN-3380	Voir Remplacement du tambour ➔ page 49. Nom du modèle : DR-3300

Messages à l'écran ACL	Consommable à préparer	Durée de vie approximative	Procédure de remplacement	Nom du modèle
Toner bas Préparer nouvelle cartouche de toner.	Cartouche d'encre	3 000 pages1238 000 pages124	Voir page 42.	TN-33303TN-33804

1 Pages imprimées d'un seul côté au format A4 ou Letter.
2 Le rendement approximatif de la cartouche est conforme à la norme ISO/CEI 19752.
3 Cartouche de toner standard
4 Cartouche de toner haut rendement

Lorsque les messages suivants s'affichent sur l'écran ACL, vous devez procéder au nettoyage régulier de l'appareil et remplaçer les consommables.

Messages à l'écran ACL	Consommable à replacer	Durée de vie approximative	Procédure deReplacement	Nom du modèle
Remplacer toner	Cartouche d'encre	3 000 pages 1258 000 pages 126	Voir page 42.	TN-33305TN-33806
Remplacer pièces Tambour	Tambour	30 000 pages 134	Voir page 50.	DR-3300
Arrêt tambour

1 Pages imprimées d'un seul côté au format A4 ou Letter.
2 Le rendement approximatif de la cartouche est conforme à la norme ISO/CEI 19752.
3 1 page par tâche.
4 La durée de vie du tambour est approximative et peut varier en fonction du type d'utilisation.
5 Cartouche de toner standard
6 Cartouche de toner haut rendement

Remarque

• Consultez le site Web http://www.brother.com/original/index.html pour savoir comment returner vos consommables au programme de recyclage Brother. Si vous désissez de ne pas returner vos consommables usages, éliminez-les conformément aux réglementations locales en les séparant des déchets menagers. Si vous avez des questions, consultez votre bureau local d'élimination des déchets. Guide de sécurité du produit: Informations de recyclage conformément à la directive 2002/96/CE relative aux déchets d'équipements électriques et电子iques (DEEE) et à la directive 2006/66/CE relative aux piles et accumulateurs)
• Nous vous recommendons de placer les consommables usages sur une feuille de papier pour prévenir tout écoulement ou renversement accidentel de leur contenu.
• Si vous utilisez un papier qui n'équivaut pas directement au papier recommandé, vous risquez de réduire la durée de vie des consommables et des pieces de l'appareil.
• La durée de vie estimée de chaque cartouche de toner est basée sur la norme ISO/CEI 19752. La fréquence de remplacement varie en fonction de la complexité des pages imprimées, du pourcentage de couverture et du type de support utilisé.

Remplacement de la cartouche de toner

Nom du modele:TN-3330,TN-3380

La cartouche de toner standard peut imprimer jusqu'à 3 000 pages ^1 . La cartouche de toner haut rendement peut imprimer jusqu'à 8 000 pages ^1 . Le nombre réel de pages varie en fonction du type de document moyen.

Lorsque le niveau de la cartouche de toner baisse, le message Toner bas s'affiche sur l'écran ACL.

La cartouche de toner fournie avec l'appareil devra etre remplacede après environ 2000 pages1.

1 Le rendement approximatif de la cartouche est conforme à la norme ISO/CEI 19752.

Remarque

• Il est judicieux de tener une cartouche de toner neue prête à l'emploi lorsqu' l'avertissement Toner bas apparait.
  Pour une impression de qualite optimale, nous vous recommendons d'utiliser uniquement des cartouches de toner d'origine Brother. Si vous souhaitez acheter des cartouches de toner, veuillez contacter votre revendeur Brother.
• La quantité de toner utilisé augmente lorsque vous imprimez des images, du texte en caractères gras, des graphiques, des pages Web avec des cordures ou d'autres types d'impression compteant d'autres éléments que du texte simple.
• Nous vous recommendons de nettoyer l'appareil lorsque vous remplacez la cartouche de toner. Consultez la section Nettoyage et vérification de l'appareil >> page 55.
• Si vous modifiez le paramètre Densité d'impression pour obtenir une impression plus claire ou plus foncée, la quantité de toner utilisée changera.
• Déballez la cartouche de toner juste avant de l'installer dans l'appareil.

Toner bas

Si l'écran ACL affiche Toner bas, achetez une cartouche de toner neue afin de l'avoir à portée de main lorsqu'apparaît le message Remplacer toner.

Remplacer toner

Lorsque le message suivant s'affiche sur l'écran ACL, vous nezvez replacer la cartouche de toner :

L'appareil cesse d'imprimer jusqu'à ce que vous remplaciez la cartouche de toner. Une cartouche de toner d'origine Brother neuve entraîne la suppression du message invitant à replacer le toner.

Remplacement de la cartouche de toner

1 Laissez l'appareil sous tension pendant environ 10 minutes afin que le ventilateur interne refroidisse les composants internes ayant chauffé.

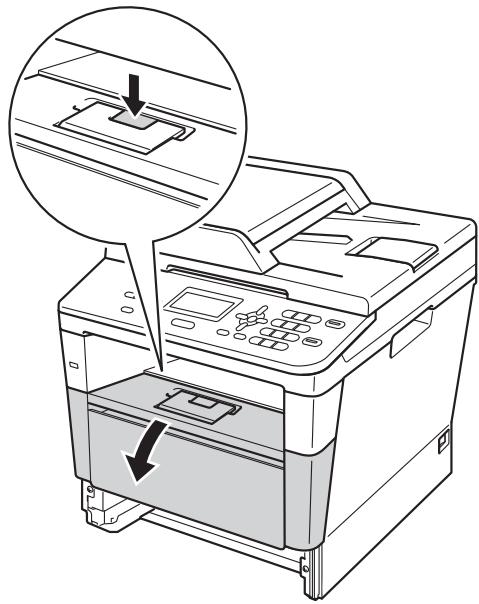

2 Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

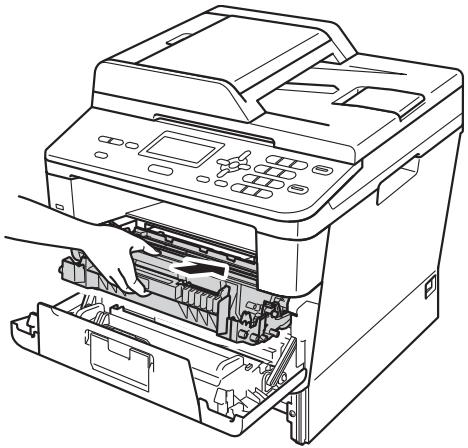

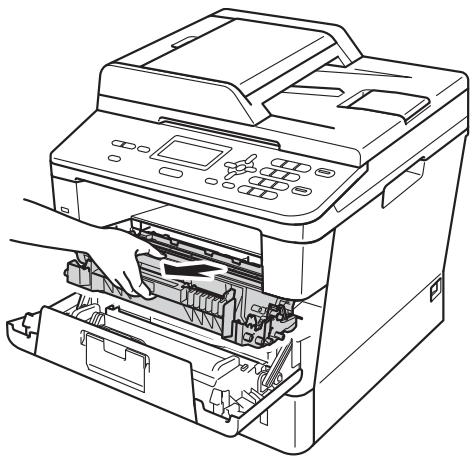

3 Sortez le tambour et la cartouche de toner.

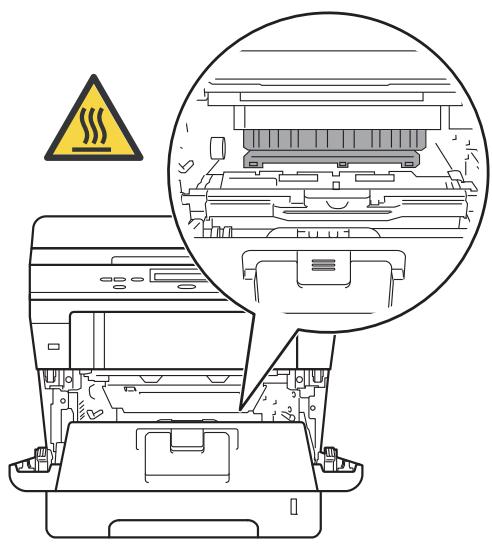

AVENTISSEMENT

TEMPÉRATURE ÉLEVÈTE

Après utilisation de l'appareil, certaines pieces internes de l'appareil sont extrémement chaudes. Attendez que l'appareil refroidisse avant demettre les doigts sur ses composants internes.

Important

• Nous vous recommendons de placer le tambour et la cartouche de toner sur une surface plane et propre protégée par un morceau de papier au cas où le toner viendrait à couler ou à se renverser accidentellement.

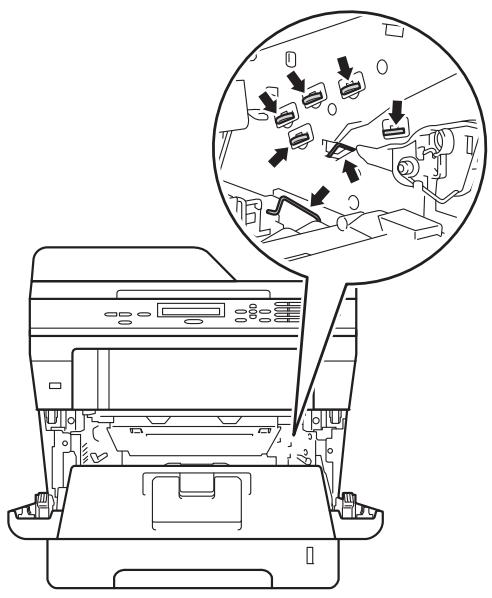

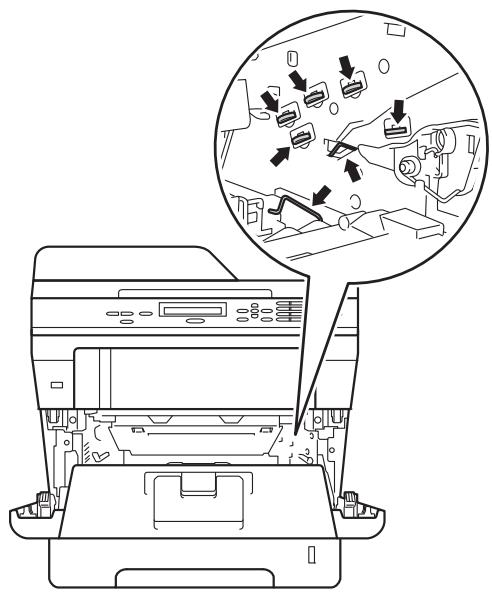

• Pour éviter que l'électricité statique n'endommage l'appareil, NE touche PAS les electrodes représentées dans l'illustration.

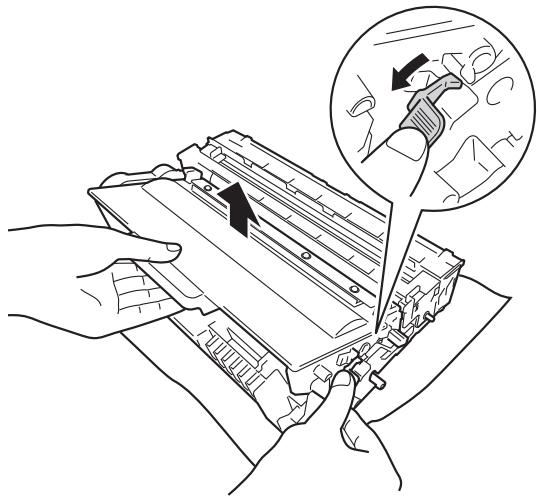

4 Abaissez le levier de verrouillage vert et sortez la cartouche de toner du tambour.

AVENTISSEMENT

#

• NE jetez PAS la cartouche de toner ou l'ensemble cartouche de toner/tambour au feu. Elle pourrait exploser et provoquer des blessures.
• N'utilisez PAS de substances inflammables, d'aerosols ou de solvants/liquides organiques contenant de l'alcool ou de l'ammoniaque pour nettoyer l'intérieur ou l'extérieur de l'appareil. Il pourrait en résultat un incendie ou un choc électrique. Utilisez platôt un chiffon sec et non pelucheux.

(> Guide de sécurité du produit: Précautions generales)

Important

• Manipulez la cartouche de toner avec précaution. Si du toner se repand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le immédiatement à l'eau froide.

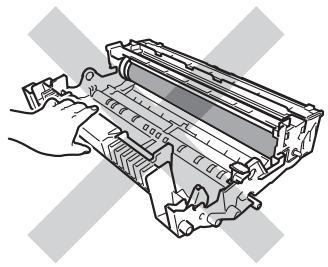

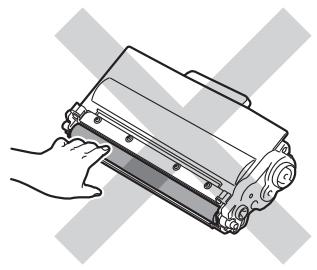

• Pour éviter les problèmes de qualité d'impression, NE touche PAS les parties ombres représentées dans les illustrations.

• Nous vous recommendons de placer la cartouche de toner sur une surface propre, plane et stable protégée par un morceau de papier ou un chiffon jetable au cas où le toner viendrait à couler ou à se renverser accidentellement.

Remarque

Assurez-vous de bien emballer la cartouche de toner usage dans un sac adapté afin que la poudre de toner ne se déverse pas hors de la cartouche.
- Consultez le site Web http://www.brother.com/original/index.html pour savoir comment returner vos consommables au programme de recyclage Brother. Si vous choisissez de ne pas returner vos consommables usages, éliminez-les conformément aux réglementations locales en les séparant des déchets menagers. Si vous avez des questions, consultez votre bureau local d'élimination des déchets.

(> > Guide de sécurité du produit : Informations de recyclage conformément à la directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) et à la directive 2006/66/CE relative aux piles et accumulateurs)

Déballez la cartouche de toner neue.
Tenez la cartouche des deux mains et scouez-la délicatement de gauche à droite à plusieurs reprises pour répandre uniformément le toner dans la cartouche.

Important

• Déballez la cartouche de toner juste avant de l'instructor dans l'appareil. Si une cartouche de toner reste déballée pendant une période prolongée, la durée de vie du toner en sera réduite.
• Si vous exposiez un tambour non déballé à la lumière directe du soleil ou à la luzière de la pierce, vous risquez de l'endommager.
• Les apparèils de Brother sont conçus pour fonctionner avec du toner aux specifications particulières afin de garantir des performances optimes lorsqu'ils sont utilisés avec des cartouches de toner d'origine Brother. Brother ne peut pas garantir ces performances optimes si du toner ou des cartouches de toner de specifications différentes sont utilisées. Il est possible que l' apparéil ne détecte pas correctement le toner ou les cartouches de toner d'autres specifications et les considère comme cartouches de toner à rendement standard. Par conséquent, Brother déconseille d'utiliser des cartouches autres que les cartouches d'origine Brother avec cet apparéil et de replir les cartouches vides avec du toner provenant d'autres sources. Si le tambour ou d'autres pieces de cet apparéil sont endommagées suite à l'utilisation d'un toner ou de cartouches de toner autres que des produits d'origine Brother du fait de l'incompatibilité ou du manque d'adéquation de ces produits avec cet apparéil, les réparations nécessaires ne seront peut-être pas couvertes par la garantie.

6 Retirez le couvercle de protection.

Important

Installez la cartouche de toner dans le tambour juste après avoir retire le couvercle de protection. Pour éviter toute dégradation de la qualité d'impression, NE touchez PAS les parties ombrées représentées dans les illustrations.

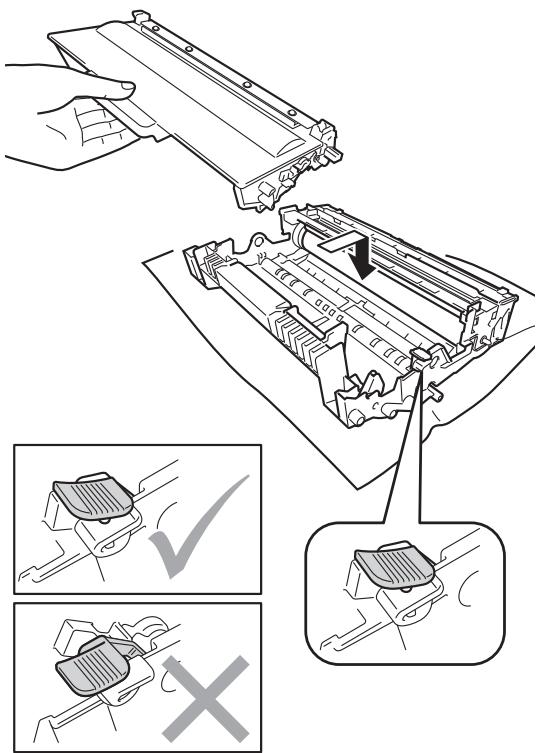

7 Installez la cartouche de toner neue fermement dans le tambour jusqu'à ce qu'elle se mette en place avec un déclic. Si vous l'installez correctement, le levier de verrouillage vert du tambour se soulève automatiquement.

Remarque

Vérifiez que la cartouche de toner est correctement installée, sinon elle peut se séparer du tambour.

8 Nettoyez le fil corona à l'intérieur du tambour en faisant glisser délicatement la languette verte à plusieurs reprises.

Remarque

N'oubliez pas de ramener la languette dans sa position initiale (▲) (1). Dans le cas contraire, les pages imprimées pourraientprésenter une bande verticale.

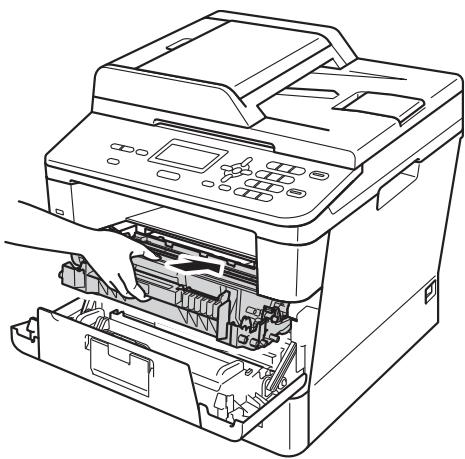

9 Remettez le tambour et la cartouche de toner dans l'appareil.

Fermez le capot avant de l'appareil.

Remarque

Une fois la cartouche de toner remplaçaée,
NE mettez PAS l'interrupteur
d'alimentation de l'appareil sur Arrêt ou
N'ouvrez PAS le capot avant aussi
longtemps que le message
Attendre SVP n'a pas disparu de
l'écran ACL et que l'appareil n'est pas
retourné en mode Prét.

Remplacement du tambour

Nom du modele:DR-3300

Un tambour neuf peut imprimer environ 30 000 pages recto au format A4 ou Letter.

Important

Pour des performances optimales, utilisez un tambour et des cartouches de toner d'origine Brother. L'impression avec un tambour ou du toner d'autres fabricants risque non seulement de réduire la qualité d'impression, mais également la qualité et la durée de vie de l'appareil. Il se peut que la couverture de la garantie ne s'applique pas aux problèmes résultat de l'utilisation d'un tambour ou de toner autres fabricants.

Erreur tambour

Erreur tambour

Ouvrez le...

Le fil corona est sale. Nettoyez le fil corona situé dans le tambour. (Voir Nettoyage du fil corona page 58.)

Si le message Erreur tambour ne disparaît pas alors que vous avez nettoyé le fil corona, le tambour arrive en fin de vie. Remplacez le tambour par un neuf.

Remplacer pieces Tambour

Le tambour a dépasse sa durée de vie nominale. Remplacez le tambour par un neuf. À ce stade, il est recommandé d'installer un tambour Brother d'origine.

Après le remplacement, remettez à zéro le compteur du tambour en suivant les instructions qui accompagnent le nouveau tambour. (Voir Remise à zéro du compteur du tambour page 54.)

Arrêt tambour

Nous ne pouvons pas garantir la qualité d'impression. Remplacez le tambour par un neuf. À ce stade, il est recommendé d'installer un tambour Brother d'origine.

Après le remplacement, remettez à zéro le compteur du tambour en suivant les instructions qui accompagnent le nouveau tambour. (Voir Remise à zéro du compteur du tambour page 54.)

Remplacement du tambour

Important

• Lorsque vous retirez le tambour, manipulez-le avec précaution car il peut contenir du toner. Si du toner se repand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le immédiatement à l'eau froide.
• Chaque fois que vous remplacez le tambour, nettoyez l'intérieur de l'appareil. (Voir Nettoyage et verification de l'appareil >> page 55.)
• Déballez le tambour neuf juste avant de l'instructor dans l'appareil. L'exposition à la lumière directe du soleil ou à la luzère de la pierce peut endommager le tambour.

1 Laissez l'appareil sous tension pendant environ 10 minutes afin que le ventilateur interne refroidisse les composants internes ayant chauffé.
2 Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

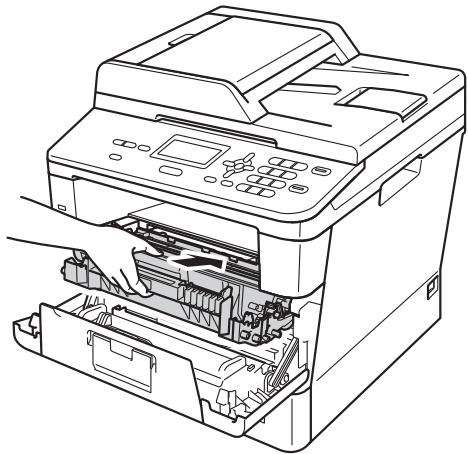

3 Sortez le tambour et la cartouche de toner.

AVENTISSEMENT

TEMPÉRATURE ÉLEVÉE

Après utilisation de l'appareil, certaines pieces internes de l'appareil sont extrémement chaudes. Attendez que l'appareil refroidisse avant demettre les doigts sur ses composants internes.

Important

• Nous vous recommendons de placer le tambour et la cartouche de toner sur une surface plane et propre protégée par un morceau de papier au cas où le toner viendrait à couler ou à se renverser accidentellement.
• Pour éviter que l'électricité statique n'endommage l'appareil, NE touche PAS les electrodes représentées dans l'illustration.

4 Abaissez le levier de verrouillage vert et sortez la cartouche de toner du tambour.

AVENTISSEMENT

#

• NE jetez PAS la cartouche de toner ou l'ensemble cartouche de toner/tambour au feu. Elle pourrait exposer et provoquer des blessures.
• N'utilisez PAS de substances inflammables, d'aerosols ou de solvants/liquides organiques contenant de l'alcool ou de l'ammoniaque pour nettoyer l'intérieur ou l'extérieur de l'appareil. Il pourrait en résultat un incendie ou un choc électrique. Utilisez plutôt un chiffon sec et non pelucheux.

(> Guide de sécurité du produit: Précautions generales)

Important

• Manipulez la cartouche de toner avec précaution. Si du toner se repand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le immédiatement à l'eau froide.
• Pour éviter les problèmes de qualité d'impression, NE touche PAS les parties ombres représentées dans les illustrations.

• Nous vous recommendons de placer la cartouche de toner sur une surface propre, plane et stable protégée par un morceau de papier ou un chiffon jetable au cas où le toner viendrait à couler ou à se renverser accidentellement.

Remarque

Assurez-vous de bien emballer le tambour usage dans un sac adapté afin que la poudre de toner ne se déverse pas à l'extérieur du tambour.
- Consultez le site Web http://www.brother.com/original/index.html pour savoir comment returner vos consommables au programme de recyclage Brother. Si vous choisissez de ne pas returner vos consommables usages, éliminez-les conformément aux réglementations locales en les séparant des déchets menagers. Si vous avez des questions, consultez votre bureau local d'élimination des déchets.

(> Guide de sécurité du produit : Informations de recyclage conformément à la directive 2002/96/CE relative aux déchets d'équipements électriques et électroniques (DEEE) et à la directive 2006/66/CE relative aux piles et accumulateurs)

Sortez le tambour neuf de son emballage.

6 Placez la cartouche de toner fermement dans le tambour neuf jusqu'à ce qu'elle se mette en place avec un déclic. Si vous installez la cartouche correctement, le levier de verrouillage vert se soulève automatiquement.

Remarque

Vérifiez que la cartouche de toner est correctement installée, sinon elle peut se séparer du tambour.

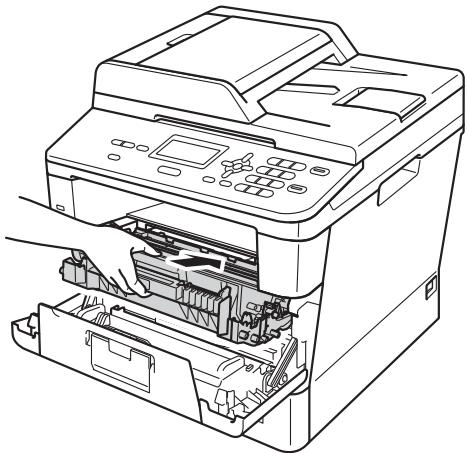

7 Remettez le tambour et la cartouche de toner dans l'appareil. Ne fermez pas le capot avant de l'appareil.

Remise à zéro du compteur du tambour

Lorsque you remplacez un tambour par un tambour neuf, vous devez remetre à zéro le compteur du tambour en procédant comme suit :

Important

Ne remettez pas le compteur du tambour à zéro si vous remplacez uniquement la cartouche de toner.

1 Le capot avant toujours ouvert, appuyez sur Effacer.
Pour vérifier que vous avez installé un tambour neuf, appuyez sur 1.
3 Lorsque l'indication Confirmé s'affiche sur l'écran ACL, fermez le capot avant de l'appareil.

Nettoyage et vérification de l'ordinateil

Nettoyez régulièrement l'extérieur et l'intérieur de l'appareil avec un chiffon sec non pelucheux. Lorsque vous remplacez la cartouche de toner ou le tambour, pensez à nettoyer l'intérieur de l'appareil. Si les pages imprimées sont tachées de toner, nettoyez l'intérieur de l'appareil avec un chiffon sec non pelucheux.

! AVERTISSEMENT

• NE jetez PAS la cartouche de toner ou l'ensemble cartouche de toner/tambour au feu. Elle pourrait exposer et provoquer des blessures.
• N'utilisez PAS de substances inflammables, d'aerosols ou de solvants/liquides organiques contenant de l'alcool ou de l'ammoniaque pour nettoyer l'intérieur ou l'extérieur de l'appareil. Il pourrait en résultat un incendie ou un choc électrique. Utilisez plutôt un chiffon sec et non pelucheux.

(> Guide de sécurité du produit: Précautions generales)

Important

Utilisez des détergents neutres. Un nettoyage avec des liquides volatiles tels qu'un diluant ou de la benzine endommagera la surface de l'appareil.

Nettoyage de l'extérieur de l'appareil

1 Mettez l'appareil hors tension.
2 Déconnectez les cables d'interface de l'appareil, puis débranchez le cordon d'alimentation de la prise électrique.
3 Essuyez l'extérieur de l'appareil avec un chiffon doux, sec et non pelucheux pour enlever la poussière.

4 Retirez complètement le bac à papier de l'appareil.

5 Videz le bac à papier s'il contient du papier.
Le cas échéant, retirez le papier resté coince dans le bac à papier.
7 Essuyez l'intérieur et l'extérieur du bac à papier avec un chiffon sec et non pelucheux pour enlever la poussière.

Rechargez le papier et remettez fermement le bac à papier dans l'appareil.
Rebranche le cordon d'alimentation de l'appareil sur la prise électrique, puis raccordez tous les câbles.
10 Mettez l'appareil sous tension.

Nettoyage de la vitre du scanner

1 Mettez l'appareil hors tension.
2 Déconnectez tous les câbles, puis débranche le cordon d'alimentation de la prise électrique.
3 Soulevez le capot document (1). Nettoyez la surface blanche en plastique (2) et la vitre du scanner (3) située au-dessous avec un chiffon doux non pelucheurs humecté avec de l'eau.

4 Dans le chargeur, nettoyez la barre blanche (1) et la bande de verre du scanner (2) située au-dessous à l'aide d'un chiffon doux non pelucheux humecté avec de l'eau.

Remarque

Outre le nettoyage de la vitre du scanner et de la bande de verre avec un chiffon doux non pelucheurs humecté avec de l'eau, passez le bout du doigt sur la vitre pour déterminer si quelques chose y est collé. Si vous sentez la présence de saleté ou de débris, nettoyez la vitre à nouveau en vous concentrant sur cette zone. Vous devrez peut-être repeter le processus de nettoyage trois ou quatre fois. Pour effectuer un test, réalisez une copie après chaque nettoyage.

5 Fermez le capot document.
6 Rebranche le cordon d'alimentation de l'appareil sur la prise electrique, puis raccordez tous les cables.
7 Mettez l'appareil sous tension.

Nettoyage du fil corona

Si vous rencontres des problèmes de qualité d'impression ou si le message Erreur tambour s'affiche sur l'écran LCD, nettoyez le fil corona comme suit :

Laissez l'appareil sous tension pendant environ 10 minutes afin que le ventilateur interne refroidisse les composants internes ayant chauffé.

Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

Sortez le tambour et la cartouche de toner.

AVENTISSEMENT

TEMPÉRATURE ÉLEVÈTE

Aprèsutilisationde l'appareil,certaines pièces internes de l'appareil sont extrémentementchaudes.Attendez que l'appareil refroidisse avant demettre les doigts sur ses composants internes.

Important

• Nous vous recommendons de placer le tambour et la cartouche de toner sur un morceau de papier ou un chiffon jetable au cas où le toner viendrait à couler ou à se renverser accidentellement.
• Manipuez délicatement le tambour et la cartouche de toner. Si du toner se répand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le à l'eau froide.
• Pour éviter que l'électricité statique n'endommage l'appareil, NE touche PAS les electrodes représentées dans l'illustration.

4 Nettoyez le fil corona à l'intérieur du tambour en faisant glisser délicatement la languette verte à plusieurs reprises.

Remarque

N'oubliez pas de ramener la languette dans sa position initiale (▲) (1). Dans le cas contraire, les pages imprimées pourraientprésenter une bande verticale.

5 Remettez le tambour et la cartouche de toner dans l'appareil.

6 Fermez le capot avant de l'appareil.

Nettoyage du tambour

Si vous sortie papier compte des points à des intervalles de 94 mm, procédez comme suit pour résoudre le problème.

1 Vérifiez que l'appareil est en mode Prêt. Appuyez sur Menu, 6, 6, puis sur Marche pour imprimer la page de vérification des taches du tambour.

Laissez l'appareil sous tension pendant environ 10 minutes afin que le ventilateur interne refroidisse les composants internes ayant chauffé.
3 Lorsque l'appareil a refroidi, mettez-le hors tension.
4 Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

5 Sortez le tambour et la cartouche de toner.

! AVERTISSEMENT

TEMPÉRATURE ÉLEVÈTE

Après utilisation de l'appareil, certaines pieces internes de l'appareil sont extrémement chaudes. Attendez que l'appareil refroidisse avant demettre les doigts sur ses composants internes.

Important

• Nous vous recommendons de placer le tambour et la cartouche de toner sur un morceau de papier ou un chiffon jetable au cas où le toner viendrait à couler ou à se renverser accidentellement.
• Manipuez délicatement le tambour et la cartouche de toner. Si du toner se répand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le à l'eau froide.
• Pour éviter que l'électricité statique n'endommage l'appareil, NE touche PAS les electrodes représentées dans l'illustration.

6 Abaissez le levier de verrouillage vert et sortez la cartouche de toner du tambour.

7 Retournez le tambour comme illustré. Vérifiez que l'engrenage du tambour (1) se trouve sur la gauche.

Utilisez les repères numérotés en regard du rouleau de tambour afin de localiser la trace. Par exemple, un point dans la colonne 2 de la page de vérification signifie qu'il existe une trace sur la partie « 2 » du tambour.

9 Faites tourner l'engrenage du tambour vers vous à la main tout en examinant la surface de la zone suspecte.

10 Une fois que vous avez localisé les traces sur le tambour qui correspondent à la feuille de vérification des taches du tambour, essuyez delicatement la surface de ce dernier à l'aide d'un cotontige sec pour éliminer les traces sur la surface.

Important

NE nettoyez PAS la surface du tambour photosensible avec un objet pointu ou du liquide.

11 Retoumez le tambour.

Replace la cartouche de toner dans le tambour jusqu'à ce qu'elle s'enclenché. Si vous installez la cartouche correctement, le levier de verrouillage vert du tambour se soulève automatiquement.

Remettez le tambour et la cartouche de toner dans l'appareil.

Fermez le capot avant de l'appareil.

Mettez l'appareil sous tension et imprimez une page de test.

Remarque

Vérifiez que la cartouche de toner est correctement installée, sinon elle peut se séparer du tambour.

Nettoyage des rouleaux d'entrainment du papier

Le nettoyage périodique du rouleau d'entrainement du papier permet de prévenir les bourrages papier en assurant un entrainement correct du papier.

Si vous rencontrez des problèmes d'alimentation du papier, nettoyez les rouleaux d'entrainment comme suit :

1 Mettez l'appareil hors tension.
2 Déconnectez tous les cables, puis débranchez le cordon d'alimentation de la prise électrique.
3 Retirez complètement le bac à papier de l'appareil.

4 Essorez un chiffon non pelucheux imprégné d'eau tiède, puis essuyez le tampon séparateur (1) du bac à papier pour-retirer la poussière.

5 Essuyez les deux rouleaux d'entrainment (1) à l'intérieur de l'appareil pour éliminer la poussière.

6 Replacez le bac à papier dans l'appareil.

7 Rebranche le cordon d'alimentation de l'appareil sur la prise electrique.
8 Mettez l'appareil sous tension.

B

Dépistage des pannes

Si vous pensez que votre apparéil présente un problème, vérifie tout d'abord l'ensemble des éléments et suivez les conseils de dépistage des pannes.

Vous pouvez résoudre vous-même la plupart des problèmes. Si vous avez besoin d'une aide supplémentaire, consultez les questions liéquement posées et les conseils de dépannage les plus récents du Brother Solutions Center.

Visitez notre site à l'adresse http://solutions.brother.com/.

Identification du problème

Vérifiez tout d'abord les points suivants :

Le cordon d'alimentation de l'appareil est correctement raccordé et l'appareil est sous tension. Si l'appareil ne se met pas sous tension après le raccordement du cordon d'alimentation, consultez la section Autres difficultés >> page 92.
Toutes les pieces de protection ont ete retirées.
Le papier est correctement inséré dans le bac à papier.
Les cables d'interface sont correctement raccordés à l'appareil et à l'ordinateur.
■ Messages à l'écran ACL

(Voir Messages d'erreur et de maintenance page 67.)

Si vous ne parvenez pas à résoudre le problème après avoir vérifié les points précédents, identifiez votre problème et consultez la page correspondante indiquée ci-dessous.

Problèmes liés à la manipulation et à l'impression du papier :

Difficultés lors de l'impression >> page 87
Difficultés lors de la manipulation du papier >> page 89

Problèmes liés au copieur :

Difficultés lors de la copie >> page 90

Problèmes liés au scanner :

Difficultés lors de la numérisation >> page 90

Problèmes liés au logiciel et au réseau :

Difficultés liées au logiciel >> page 90
Difficultés liées au réseau >> page 91

Messages d'erreur et de maintenance

Comme sur tout produit économique sophistiqué, des erreurs peuvent se produit et il peut être nécessaire de replacer les consommables. Dans ce cas, l'appareil identifie l'erreur ou l'opération de maintenance de routine requise et affiche le message approprié. Les messages d'erreur et de maintenance les plus féquents sont répertoriés ci-dessous.

Vouss pouvez corriger la plupart des erreurs et effectuer les tâches de maintenance de routine vous-même. Si vous avez besoin d'aide, consultez les questions féquement posées et les conseils de dépannage indiqués dans le Brother Solutions Center :

Visitez notre site à l'adresse http://solutions.brother.com/.

Message d'erreur	Cause	Action
Alim. manuelle	Manuelle était sélectionné comme source d'alimentation alors que le bac MF ne contient pas de papier.	Insérez du papier dans le bac MU. Si l'appareil est en mode Pause, appuyez sur Marche. (Voir Chargement de papier dans le bac multifonction (bac MF) >> page 12)
Arrêt tambour	Il est temps de replacer le tambour.	Remplacez le tambour. (Voir Remplacement du tambour>> page 50.)
Bourr. Duplex	Le papier est coincé dans le bac recto-verse ou dans l'unité de fusion.	Voir Le papier est coincé dans le bac recto-verse >> page 84.
Bourrage arr.	Le papier est coincé à l'arrière de l'appareil.	Voir Le papier est coincé à l'arrière de l'appareil >> page 77.
Bourage bac 1 Bourage bac 2	Le papier est coincé dans le bac à papier de l'appareil.	Voir Le papier est coincé dans le bac à papier 1 ou le bac 2 >> page 76.
Bourage bac MU	Le papier est coincé dans le bac MF de l'appareil.	Voir Le papier est coincé dans le bac MF >> page 75.
Bourage interne	Le papier est coincé à l'intérieur de l'appareil.	Voir Le papier est coincé dans l'appareil >> page 80.
	La cartouche de toner se trouve dans l'appareil sans le tambour.	Insérez la cartouche de toner dans le tambour, puis réinstallé le module tambour et cartouche de toner dans l'appareil.
Conflitaille	Le format du papier dans le bac est incorrect.	Chargez le format de papier correct dans le bac et paramétrrez « Format papier » (Menu, 1, 1, 2). (Voir Format du papier>> page 17.)
Couvercle ouvert	Le capot avant n'est pas complètement fermé.	Fermez le capot avant de l'appareil.
Couvercle ouvert	Le capot du chargeur n'est pas complètement fermé.	Fermez le capot du chargeur de l'appareil.
	Le chargeur est ouvert lors du chargement d'un document.	Fermez le capot du chargeur de l'appareil, puis appuyez sur Arrêt/Sortie.
Couvercle ouvert	La capot de l'unité de fusion n'est pas complètement fermé ou du papier était coincide à l'arrière de l'appareil lorsque vous l'avez mis sous tension.	■ Fermez le capot de l'unité de fusion de l'appareil.■ Vérifiez que du papier n'est pas coincide derrière le capot de l'unité de fusion à l'arrière de l'appareil, puis fermez ce capot et appuyez sur Marche.(Voir Le papier est coincide à l'arrière de l'appareil >> page 77.)
Duplex désactivé	Le capot arrière de l'appareil n'est pas complètement fermé.	Fermez le capot arrière de l'appareil.
Er format	Le format de papier définis dans le pilote d'imprimante ne peut pas être utilisé pour le bac sélectionné.	Choisissez un format de papier pris en charge par le bac indiqué sur l'écran ACL.(Voir Format du papier >> page 17.)
Err acc ouv sess	L'appareil n'est pas parvenu à acceder au fichier du journal d'impression dans le serveur.	Contactez votre administrateur pour vérifier les paramètres d'enregistrement du journal d'impression sur le réseau. Pour des informations détaillées >> Guide utilisateur - Réseau : Stocker le journal d'impression sur le réseau
Erreur cartouche Remettez la cartouche de toner en place.	La cartouche de toner n'est pas installée correctement.	Tirez sur l'ensemble tambour/cartouche de toner pour l'extraire, retirez la cartouche de toner et remettez-la dans le tambour. Remettez le tambour et la cartouche de toner dans l'appareil.
Erreur d'accès	Le péripérisque est terminé de l'interface USB directe lors du traitement des données.	Appuyez sur Arrêt/Sortie. Rebranchez le péripérisque et essayez d'imprimer avec la fonction Impression directe.
Erreur de DIMM	■ Le module DIMM n'est pas installé correctement.■ Le module DIMM est défectueux.■ Le module DIMM ne possède pas les specifications requises.	■ Mettez l'appareil hors tension et retirez le module DIMM.(>> Guide de l'utilisateur avancé: Installation d'une mémoire supplémentaire)■ Vérifiez que le module DIMM possède les specifications requises.(>> Guide de l'utilisateur avancé: Carte mémoire)■ Réinstalléz correctement le module DIMM. Patientez quelques secondes, puis remettez-le sous tension.Si ce message d'erreur réapparaît, remplacez le module DIMM par un module neuf.(>> Guide de l'utilisateur avancé: Installation d'une mémoire supplémentaire)
Erreur de fusion	La température de l'unité de fusion n'atteint pas une température spécifique dans le temps spécifique.	Mettez l'interrupteur d'alimentation sur Arrêt, attendez quelques secondes, puis remettez l'appareil sous tension. Laissez l'appareil sous tension, mais en veille,pendant 15 minutes.
	L'unité de fusion est trop chaude.
Erreur format DX	Le format de papier défini dans le pilote d'imprimante et le menu du panneau de commande ne peut pas être utilisé pour l'impression recto-verso automatique.	Appuyez sur Arrêt/Sortie. Choisissez un format de papier pris en charge par le bac recto-verse. Le format de papier que vous pouvez utiliser pour l'impression recto-verse automatique est A4.
	Le format du papier contenu dans le bac est incorrect et n'est pas pris en charge par l'impression recto-verse automatique.	Appuyez sur Marche. Chargez le format de papier correct dans le bac et paramétrrez « Format papier » (Menu, 1, 1, 2). Le format de papier que vous pouvez utiliser pour l'impression recto-verse automatique est A4.
Erreur tambour	Le fil corona sur le tambour doit être nettoyé.	Nettoyez le fil corona sur le tambour. (Voir Nettoyage du fil corona >> page 58.)
	La cartouche de toner se trouve dans l'appareil sans le tambour.	Insérez la cartouche de toner dans le tambour, puis réinstallé le module tambour et cartouche de toner dans l'appareil.
Format pap incor	L'appareil ne trouve pas de papier de même format dans un autre bac lorsque le papier est écuisé dans le bac à papier utilisé lors de la copie.	Chargez le bac à papier indiqué sur l'écran ACL.
HUB non prischg	Un concentrateur USB est raccordé à l'interface USB directe.	Déconnectez le concentrateur USB de l'interface USB directe.
Impr/imposs.XX	L'appareil présente un problème mécanique.	Exécutez l'une des actions suivantes : ■ Mettez l'interrupteur d'alimentation sur Arrêt, attendez quelques minutes, puis remettez l'appareil sous tension. ■ Si le problème persististe, contactez le service clientèle de Brother pour obtenir de l'aide.
Limite dépassée	Le nombre de pages que vous étés autorisé à imprimer est dépassé. Le travail d'impression sera annulé.	Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock.
Mémoire saturaée	La mémoire de l'appareil est pleine.	Opération de copie en cours Exécutez l'une des actions suivantes : ■ Appuyez sur Marche pour copier les pages numériées. ■ Appuyez sur Arrêt/Sortie et attendez que les opérations en cours se terminent, puis essayez à nouveau. ■ Ajoutez de la mémoire en option. (>) Guide de l'utilisateur avancé: Carte mémoire) Opération d'impression en cours Exécutez l'une des actions suivantes : ■ Réduisez la résolution d'impression. (>) Guide utilisateur - Logiciel : Impression (pour Windows®) ou Impression et envoi de fax (pour Macintosh)) ■ Ajoutez de la mémoire en option. (>) Guide de l'utilisateur avancé: Carte mémoire)
Mémoire saturaée Les donn. d'impr. sécurisée st saturées.	La mémoire de l'appareil est pleine.	Appuyez sur Arrêt/Sortie et supprimez les données d'impression enregistrées précédemment. (>) Guide utilisateur - Logiciel: Touche Impression sécurisée)
Non disponible	La fonction demandée n'est pas autorisée pour tous les ID utiliser par Secure Function Lock 2.0.	Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock.
Numér'impass. XX	L'appareil présente un problème mécanique.	Mettez l'interrupteur d'alimentation sur Arrêt, puis remettez l'appareil sous tension. Si le problème persististe, contactez le service clientèle de Brother pour有關ir de l'aide.
Pas de bac	Le bac à papier standard n'est pas installé ou est mal installé.	Réinstallé le bac à papier standard.
Pas de papier	L'appareil n'a plus de papier dans le bac spécifique ou dans tous les bacs, ou le papier n'est pas correctement chargé dans le bac à papier.	Exécutez l'une des actions suivantes : ■ Remplissez le bac à papier indiqué sur l'écran ACL. Vérifie que les guide-papier sont régloses sur le format correct. ■ Retirez le papier et rechargez-le. Vérifie que les guide-papier sont régloses sur le format correct.
Pas de toner	La cartouche de toner, ou le tambour et la cartouche de toner, ne sont pas installés correctement.	Retirez l'ensemble tambour/cartouche de toner, retirez la cartouche de toner du tambour, puis réinstallé la cartouche de toner dans le tambour. Réinstallé le tambour et la cartouche de toner dans l'appareil. Si le problèmes persiste, remplacez la cartouche de toner. (Voir Remplacement de la cartouche de toner >> page 42.)
Péraph inutilis.	Un pérophérique USB ou un lecteur USB de mémoire Flash non pris en charge/chiffré a été raccordé à l'interface USB directe.	Débranchez le pérophérique de l'interface USB directe.Consultez les caractéristiques techniques des mémoires flash USB prises en charge à la section Impression de données à partir d'un lecteur USB de mémoire Flash ou d'un apparéil photo numérique prénant en charge le stockage de masse >> page 28.
Péraph inutilis. Retirer le pérophérique. Couper puis pallumer l'alimentation.	You've avrez raccordé un pérophérique USB défectueux ou un pérophérique USB énergivore à l'interface USB directe.	Débranchez le pérophérique de l'interface USB directe. Mettez l' apparéil hors tension, puis à nouveau sous tension.
Péraph.protégé	L'interrupteur de protection du lecteur USB de mémoire Flash est sur Marche.	Mettez l'interrupteur de protection du lecteur USB de mémoire Flash sur Arrêt.
Refroidissement Attendre SVP	La température du tambour ou de la cartouche de toner est trop chaude. L' apparéil interrupt sa tâche d'impression en cours et bascule en mode de refroidissement. En mode de refroidissement, vous entendez le ventilateur tourner et les messages Refroidissement et Attendre SVP s'affichent sur l'écran ACL.	Vérifiez que vous entendez le ventilateur tourner dans l' apparéil et que la sortie d'air n'est pas obstruée.Si le ventilateur tourne, dégagez la sortie d'air et laissez l' apparéil sous tension sans l'utiliser pendant plusieurs minutes.Si le ventilateur ne tourne pas, déconnectez l' apparéil de la source d'alimentation pendant plusieurs minutes, puis reconnectpez-le.
Refus d'accès	La fonction que vous souhaitez utiliser est limitée par Secure Function Lock 2.0.	Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock.
Remplacer pièces Kit 1 PF Kit 2 PF Kit PF MP	Il est temps de remplaçer le kit d'alimentation du papier.	Contactez le service clientèle de Brother ou un centre de service agréé Brother pour remplaçer le kit PF.
Remplacer pièces Tambour	Il est temps de remplacer le tambour.	Remplacez le tambour. (Voir Remplacement du tambour >> page 50.)
	Le compteur du tambour n'a pas été remis à zéro lors de l'installation d'un tambour neuf.	Remettez à zéro le compteur du tambour. (Voir Remise à zéro du compteur du tambour >> page 54.)
Remplacer pièces Unité de fusion	Il est temps de remplacer l'unité de fusion.	Contactez le service clientèle de Brother ou un centre de service agrééé Brother pour replacer l'unité de fusion.
Remplacer pièces Unité laser	Il est temps de remplacer l'unité laser.	Contactez le service clientèle de Brother ou un centre de service agrééé Brother pour replacer l'unité laser.
Remplacer toner	La cartouche de toner est en fin de vie. L'appareil arrête toutes les opérations d'impression.	Remplacez la cartouche de toner. (Voir Remplacement de la cartouche de toner >> page 42.)
Renommer fichier	Un fichier portant un nom identique à celui du fichier que vous essayez de sauvegarder est déjà présente sur le lecteur USB de mémoire Flash.	Attribuez un autre nom au fichier figurant sur le lecteur USB de mémoire Flash ou au fichier que vous essayez de sauvegarder.
Toner bas	Si l'écran ACL indique Toner bas, vous pouvez continuer à imprimer; l'appareil vous indique néanmoins que la cartouche de toner arrive en fin de vie.	Commandez une cartouche de toner neue de façon à disposer d'une cartouche lors de l'affichage du message Remplacer toner sur l'écran ACL.
Trop de fichiers	Le lecteur USB de mémoire Flash contient trop de fichiers.	Réduisez le nombre de fichiers enregistrrés sur le lecteur USB de mémoire Flash.
Vérif. document	Le document n'a pas été correctement inséré ou alimenté, ou le document numérique depuis le chargeur était trop long.	Voir Le document est coincé dans la partie supérieure du chargeur >> page 73 ou Utilisation du chargeur automatique de documents (ADF) >> page 25.

Bourrages de documents

Le document est coincide dans la partie supérieure du chargeur

1 Retirez du chargeur tout papier qui n'est pas coincide.
2 Ouvrez le capot du chargeur.
3 Retirez le document coincide en tirant vers la gauche.

Si le document se déchire, veillez à retarder tous les petits morceaux de papier afin d'eviter les bourrages ultérieurs.

4 Fermez le capot du chargeur.
5 Appuyez sur Arrêt/Sortie.

Le document est coincide sous le capot document

1 Retirez du chargeur tout papier qui n'est pas coincide.
2 Soulevez le capot document.
3 Retirez le document coincide en tirant vers la droite.

Si le document se déchire, veillez à retarder tous les petits morceaux de papier afin d'eviter les bourrages ultérieurs.

4 Fermez le capot document.
5 Appuyez sur Arrêt/Sortie.

Retrait de petits documents coincés dans le chargeur

1 Soulevez le capot document.
2 Insérez une feuille de papier rigide, telle qu'une fiche, dans le chargeur afin de repousser d'eventuels morceaux de papier.

3 Fermez le capot document.
4 Appuyez sur Arrêt/Sortie.

Le document est coincide au niveau du bac de sortie

1 Retirez du chargeur tout papier qui n'est pas coincide.
2 Retirez le document coincide en tirant vers la droite.

3 Appuyez sur Arrêt/Sortie.

Bourrages de papier

Veillez à toujoursPTRer le papier contenu dans le bac et à aplatir la pile lorsque vous ajoutez du papier. Vous évitezz ainsi les bourrages papier et l'entrainement simultané de plusieurs feuilles de papier dans l'appareil.

Le papier est coincé dans le bac MF

Si le message Bourrage bac MU s'affiche sur l'écran ACL, procédez comme suit :

1 Retirez le papier du bac MF.
2 Retirez le papier coincide à l'intérieur du bac MF ou autour de celui-ci.

3 Déramez la pile de papier et remettez-la dans le bac MF.

4 Quand vous chargez du papier dans le bac MF, voirlez à ce qu'il reste en dessous des repères de hauteur maximale (1) de chaque côte du bac.

5 Appuyez sur Marche pour reprendre l'impression.

Le papier est coincide dans le bac à papier 1 ou le bac 2

Si le message Bourrage bac 1 ou Bourrage bac 2 s'affiche sur l'écran ACL, procédez comme suit :

1 Retirez complètement le bac à papier de l'appareil.

Pour Bourrage bac 1:

Pour Bourrage bac 2:

2 Retirez lentement le papier coincide des deux mains.

Remarque

You're retiring.
Le papier coince plus facilement si vous tirez vers le bas.

Assurez-vous que le papier ne dépasse pas le repère de papier maximum (▼▼▼) du bac à papier. Lorsque vous appuyez sur le levier de déverrouillage vert du guide-papier, faites glisser les guide-papier en fonction du format du papier. Veillez à ce que les guides soient fermement placés dans les fentes.
4 Réinstallez fermement le bac à papier dans l'appareil.

Le papier est coincé à l'arrêt de l'appareil

Si le message Bourrage arr. s'affiche sur l'écran LCD, un bourge de papier s'est produit derrière le capot arrière. Procedez comme suit :

1 Laissez l'appareil sous tension pendant environ 10 minutes afin que le ventilateur interne refroidisse les composants internes ayant chauffé.
2 Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

3 Retirez lentement le tambour et la cartouche de toner. Pour enlever le papier coince, vous pouvez-retirer l'ensemble tambour/cartouche de toner, ce qui vous permettre en outre de retarder le papier coince à l'intérieur de l'appareil.

AVENTISSEMENT

TEMPÉRATURE ÉLEVÈTE

Après utilisation de l'appareil, certaines pieces internes de l'appareil sont extrémement chaudes. Attendez que l'appareil refroidisse avant demettre les doigts sur ses composants internes.

Important

• Nous vous recommendons de placer le tambour et la cartouche de toner sur un morceau de papier ou un chiffon jetable au cas où le toner viendrait à couler ou à se renverser accidentellement.
• Manipuez délicatement le tambour et la cartouche de toner. Si du toner se répand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le immédiatement à l'eau froide.
• Pour éviter que l'électricité statique n'endommage l'appareil, NE touche PAS les electrodes représentées dans l'illustration.

4 Ouvrez le capot arrêté.

AVENTISSEMENT

TEMPÉRATURE ÉLEVÉE

Aprèsutilisationde l'appareil,certaines pièces internes de l'appareil sont extrémementchaudes.Attendez que l'appareil refroidisse avant demettre les doigts sur ses composants internes.

5 Tirez vers vous les languettes vertes des côts sauège et droit pour plier le capot de l'unité de fusion (1) vers le bas.

6 Retirez delicatement des deux mains le papier coincide de l'unité de fusion.

7 Fermez le capot de l'unité de fusion (1).

8 Fermez le capot arrriere.
9 Remettez le tambour et la cartouche de toner dans l'appareil.

10 Fermez le capot avant de l'appareil.

Le papier est coincé dans l'appareil

Sile message Bourrage interne s'affiche sur l'écran ACL, procédez comme suit :

1 Laissez l'appareil sous tension pendant environ 10 minutes afin que le ventilateur interne refroidisse les composants internes ayant chauffé.
2 Retirez complètement le bac à papier de l'appareil.

3 Retirez lentement le papier coincide des deux mains.

Remarque

Vous retireesz le papier coincide plus facilement si vous tirez vers le bas.

Appuyez sur le bouton de déblocage du capot avant pour l'ouvrir.

Retirez lentement le tambour et la cartouche de toner. Pour enlever le papier coince, vous pouze-retirer l'ensemble tambour/cartouche de toner, ce qui vous permettre en outre de retarder le papier coince à l'intérieur de l'appareil.

AVENTISSEMENT

TEMPÉRATURE ÉLEVÈTE

Après utilisation de l'appareil, certaines pieces internes de l'appareil sont extrémement chaudes. Attendez que l'appareil refroidisse avant demettre les doigts sur ses composants internes.

Important

• Nous vous recommendons de placer le tambour et la cartouche de toner sur un morceau de papier ou un chiffon jetable au cas où le toner viendrait à couler ou à se renverser accidentellement.
• Manipuez délicatement le tambour et la cartouche de toner. Si du toner se répand sur vos mains ou vos vêtements, essuyez-le ou nettoyez-le immédiatement à l'eau froide.
• Pour éviter que l'électricité statique n'endommage l'appareil, NE touche PAS les electrodes représentées dans l'illustration.

6 Abaissez le levier de verrouillage vert et sortez la cartouche de toner du tambour. Le cas échéant, retirez le papier coince dans le tambour.

7 Replacez la cartouche de toner dans le tambour jusqu'à ce qu'elle s'enclenche. Si vous avez installé la cartouche correctement, le levier de verrouillage vert se soulève automatiquement.

Remarque

Vérifiez que la cartouche de toner est correctement installée, sinon elle peut se séparer du tambour.

8 Remettez le tambour et la cartouche de toner dans l'appareil.

9 Fermez le capot avant de l'appareil.
Réinstallez fermement le bac à papier dans l'appareil.

Remarque

Si vous mettez l'appareil hors tension alors que le message

Bourrage interne est affiché, il imprime des données incomplètes à partir de l'ordinateur. Avant demettre l'appareil sous tension, supprimez la tâche de la file d'attente d'impression de votre ordinateur.

Le papier est coincé dans le bac recto- verso

Si le message Bourr. Duplex s'affiche sur l'écran ACL, procédez comme suit :

1 Laissez l'appareil sous tension pendant environ 10 minutes afin que le ventilateur interne refroidisse les composants internes ayant chauffé.
2 Retirez complètement le bac à papier de l'appareil.

3 Ouvrez le capot arrêté.

AVENTISSEMENT

TEMPÉRATURE ÉLEVÈTE

Après utilisefaction de l'appareil, certaines pièces internes de l'appareil sont extrémement chaudes. Attendez que l'appareil refroidisse avant demettre les doigts sur ses composants internes.

Retirez delicatement des deux mains le papier coincide à l'arrête de l'appareil.

Fermez le capot arrête.

Retirez complètement le bac recto- verso de l'appareil.

Tirez le papier coincide pour l'extraire de l'appareil ou du bac recto-verse.

8 Vérifiez que le papier coincide ne reste pas sous l'appareil à cause de l'électricité statique.

9 Replacez le bac recto- verso dans l'appareil.
Réinstallez fermement le bac à papier dans l'appareil.

En cas de difficultés avec l'ordinateil

Important

• Pour faire appel à un technicien, vous devez contacter le service dans le pays où vous avez acheté l'appareil. Vous devez effectuer l'appel depuis le pays d'achat.
• Si vous pensez que votre apparéil présente un problème, consultez le tableau ci-dessous et suivez les conseils de dépistage des pannes. Vous pouvez résoudre vous-même la plupart des problèmes.
• Si vous avez besoin d'une aide supplémentaire, consultez les questions fréquement posées et les conseils de dépannage les plus récents du Brother Solutions Center.

Visitez notre site à l'adresse http://solutions.brother.com/.

Difficultés lors de l'impression

Difficultés	Suggestions
Pas d'impression.	Vérifiez que le pilote d'imprimante adéquat a été installé et sélectionné.
	Regardez si l'écran ACL affiche un message d'erreur.Voir Messages d'erreur et de maintenance >> page 67.
	Vérifiez que l'appareil est en ligne :(Windows® 7 et Windows Server® 2008 R2)Cliquez sur le bouton (Démarrer), puis sur Périphériques et imprimantes.Cliquez avec le bouton droit sur Brother DCP-XXXX Printer, puis cliquez sur Afficher les travaux d'impression en cours. Cliquez sur Imprimante et vérifie que la case Utiliser l'imprimante hors connexion n'est pas cochée.(Windows Vista® et Windows Server® 2008)Cliquez sur le bouton (Démarrer), Panneau de configuration, Matériel et audio, puis sur Imprimantes. Cliquez avec le bouton droit sur Brother DCP-XXXX Printer. Vérifiez que la case Utiliser l'imprimante hors connexion n'est pas cochée.(Windows® XP et Windows Server® 2003)Cliquez sur le bouton démarrer, puis sélectionné Imprimantes et télécopieurs.Cliquez avec le bouton droit de la souris sur Brother DCP-XXXX Printer. Vérifiez que la case Utiliser l'imprimante hors connexion n'est pas cochée.
	Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock.
	Vérifiez que l'appareil est en mode Extinction.Appuyez sur n'importequelle touche du panneau de commande et renvoyez les données d'impression. >> Guide de l'utilisateur avancé: Mode Hors tension
L'appareil n'imprime pas ou a arrêté l'impression.	Appuyez sur Arrêt/Sortie.L'appareil annule le travail d'impression et l'efface de la mémoire. Il est possible que l'impression soit incomplète.
Les en-têtes ou les bas de page apparaissent lorsque le document s'affiche à l'écran, mais ils ne figurent pas sur le document lorsque celui-ci est imprimé.	La page compte une zone non imprimable en haut et en bas. Ajustez les marges supérieure et inférieure de votre document pour en tener compte.Voir Zones non numériables et non imprimables >> page 16.

Difficultés lors de l'impression (Suite)

Difficultés	Suggestions
L'appareil imprime alors que vous ne vous y attendiez pas ou imprime n'importe quoi.	Appuyez sur Arrêt/Sortie pour annuler les tâches d'impression.
	Vérifiez que les paramètres de votre application sont configurés pour fonctionner avec votre apparéil.
L'appareil imprime les deux premières pages correctement puis, sur certaines pages, il manque du texte.	Vérifiez que les paramètres de votre application sont configurés pour fonctionner avec votre apparéil.
	Votre ordinateur ne reconnaît pas le signal intégral du tampon d'entrée de l'appareil. Assurez-vous que vous avez correctement connecté le cable d'interface. >> Guide d'installation rapide
L'appareil n'imprime pas sur les deux faces du papier, même si le pilote d'imprimante est régle sur Recto-verso.	Vérifiez le réglage du format du papier dans le pilote de l'imprimante. Vous devez désirsir A4 (60 à 105 g/m)2.
L'appareil ne passe pas en mode d'impression directe lorsque vous raccordez un lecteur USB de mémoire Flash à l'interface USB directe.	Lorsque l'appareil est en mode Veille prolongée, il ne quitte pas ce mode même lors du raccordement d'un lecteur USB de mémoire Flash à l'interface USB directe. Appuyez sur Arrêt/Sortie pour quitter le mode Veille profonde.
Impossible d'effectuer une impression « Disposition des pages ».	Vérifiez que le paramètre Format de papier est identique dans l'application et dans le pilote d'imprimante.
La vitesse d'impression est trop lente.	Essayez de modifier le paramètre du pilote d'imprimante. Plus la résolution est élevée, plus les données sont longues àTRAitter, àenvoyer et àimprimer.
	Vérifiez que le capot arrêt est correctement fermé et que le bac recto-verse est correctement installé.
	Ajoutez de la mémoire en option. >> Guide de l'utilisateur avancé: Installation d'une mémoire supplémentaire
L'appareil n'imprime pas à partir d'Adobe® Illustrator®.	Essayez de réduire la résolution d'impression. >> Guide utilisateur - Logiciel : Impression (pour Windows®) >> Guide utilisateur - Logiciel : Impression et envoi de fax (pour Macintosh)
Mauvaise qualité d'impression	Voir Amélioration de la qualité d'impression > page 93.

Difficultés lors de la manipulation du papier

Difficultés	Suggestions
L'appareil ne charge pas de papier.	Si le message Bourrage de papier s'affiche sur l'écran ACL et que le problème persiste, voir Messages d'erreur et de maintenance >> page 67.
	S'il n'y a pas de papier, chargez une nouvelle pile de papier dans le bac à papier.
	S'il y a du papier dans le bac à papier, vérifie qu'il est bien droit. Si le papier est ondulé, aplatissez-le. Il est parfoids utile de sorting le papier et de returner la pile avant de la remettre dans le bac à papier.
	Réduisez la quantité de papier dans le bac à papier puis essayez à nouveau.
	Vérifie que le mode Alimentation manuelle n'est pas sélectionné dans le pilote d'imprimante.
	Nettoyez le rouleau d'entrainment du papier. Consultez la section Nettoyage des rouleaux d'entrainment du papier >> page 64.
L'appareil n'almente pas le papier depuis le bac MF.	Vérifie que Bac MU est sélectionné dans le pilote d'imprimante.
	Déramez correctement le papier et réinstallé-le fermement dans le bac.
L'appareil n'almente pas le papier depuis le bac MU lorsque la pile de papier est épaisse.	Déramez correctement le papier et assurez-vous qu'il ne dépasse pas le repère de papier maximum (1). Empirez les pages et placez-les dans le bac jusqu'à ce que sentiez que la page du haut entre en contact avec les rouleaux d'alimentation, de la manière illustrée.
Comment imprimer sur des enveloppées?	Voues pouvez charger des enveloppées dans le bac MF.您的 application doit être configurée pour imprimer le format d'enveloppe que vous utilisez. Cette configuration est généralement paramétrée dans le menu Format d'impression ou Configuration du document de votre application. (Pour plus d'informations, consultez le manuel de votre application.)

Difficultés lors de la copie

Difficultés	Suggestions
Impossible de faire une copie.	Voir Comment copier ➔ page 27.
	Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock.
Une ligne verticale noire apparait sur les copies.	Les lignes verticales noires sur les copies résultat généralement de présence de la saleté ou de liquide correcteur sur la vitre du scanner ou encore de l'encrassement du fil corona. Nettoyez la bande de verre et la vitre du scanner, ainsi que la barre blanche et la surface blanche en plastique situées en-dessus. Voir Nettoyage de la vitre du scanner ➔ page 57 et Nettoyage du fil corona ➔ page 58.
Les copies sont vierges.	Vérifiez que vous avez chargé correctement le document. Voir Utilisation du chargeur automatique de documents (ADF) ➔ page 25 ou Utilisation de la vitre du scanner ➔ page 26.

Difficultés lors de la numérisation

Difficultés	Suggestions
Des erreurs de pilote TWAIN ou WIA s'affichent lorsque la numérisation commence. (Windows®)	Vérifie que le pilote TWAIN ou WIA Brother est la source principale de votre application de numérisation. Par exemple, dans Nuance™ PaperPort™ 12SE, cliquez sur Paramètres de numérisation, Sélectionner pour sélectionner le pilote TWAIN/WIA Brother.
Des erreurs de pilote TWAIN ou ICA s'affichent lorsque la numérisation commence. (Macintosh)	Assurez-vous que le pilote TWAIN Brother est sélectionné comme source principale. Dans PageManager, cliquez sur Fichier, Sélectionner la source, puis sélectionnez le pilote TWAIN Brother. Les utilisateurs de Mac OS X 10.6.x – 10.7.x peuvent également numériser les documents à l'aide du pilote de numérisation ICA. >> Guide utiliser - Logiciel: Numérisation d'un document à l'aide du pilote ICA (Mac OS X 10.6.x ou supérieur)
OCR ne fonctionne pas.	Essayez d'augmenter la résolution de numérisation. (Utilisateurs Macintosh) Presto! PageManager doit être téléchargeé et installé avant toute utilisation. Pour plus d'instructions, consultez la section Accès au soutien Brother (Macintosh) >> page 5.
La numérisation réseau ne fonctionne pas.	Voir Difficultés liées au réseau >> page 91.
Numérisation impossible.	Contactez votre administrateur pour qu'il vérifie les paramètres de Secure Function Lock.

Difficultés liées au logiciel

Difficultés	Suggestions
Impossible d'installer le logiciel ou d'imprimer.	(Windows® uniquely) Exécutez le programme Réparer MFL-Pro Suite sur le CD-ROM. Ce programme sert à réparer et à réinstaller le logiciel.

Difficultés liées au réseau

Difficultés	Suggestions
Impossible d'imprimer sur un réseau cable.	Assurez-vous que votre apparéil est sous tension, en ligne et en mode Pré. Imprimez le rapport de configuration réseau pour vérifier que vos paramètres réseau sont corrects.➢Guide de l'utilisateur avancé: Rapport de configuration réseauReconnectez le cable réseau au concentrateur pour vérifier que les connexions du cable et réseau sont correctes. Si possible, essayez de connecter l' apparéil sur un port différent de votre concentrateur au moyen d'un autre cable. Vous pouvez vérifier l'état actuel du réseau filaire à partir du menu Réseau du panneau de commande.
	Pour plus d'informations sur les problèmes liés au réseau :Voir Guide utilisateur - Réseau.
La fonction Numérisation réseau ne fonctionne pas.	(Windows® et Macintosh)Il se peut que la fonction de numérisation réseau ne soit pas opérationnelle en raison des paramètres de votre pare-feu. Modifiez ou désactiver les paramètres du pare-feu. Il est nécessaire de configurer le logiciel de sécurité/pare-feu tiers afin qu'il autorise la numérisation réseau. Pour ajouter le port 54925 pour la numérisation réseau, saisissez les informations ci-dessous :■ Dans Nom : saisissez une description, par exemple Brother NetScan.■ Dans Numéro du port : saisissez 54925.■ Dans Protocole : sélectionnez UDP.Reportez-vous au manuel d'instructions fourni avec votre logiciel de sécurité/pare-feu tiers ou contactez l'éditeur de logiciels.Pour plus de détails, vous pouvez consulter les questions fréquement posées et les suggestions de dépannage sur le site http://solutions.brother.com/.
	(Macintosh)Sélectionnez de nouveau votre apparéil dans l'application Sélecteur de périphérique située dans MacintoshHD/Bibliothèque/Printers/Brother/Utilities/DeviceSelector ou dans la liste des modèles de ControlCenter2.
Il est impossible d'installer le logiciel Brother.	(Windows®)Si l'avertissement du logiciel de sécurité s'affiche sur l'écran de l'ordinateur lors de l'installation, modifier les paramètres du logiciel de sécurité pour autoriser l'exécution du programme de configuration du produit Brother ou d'un autre programme.(Macintosh)Si vous utilisez la fonction de pare-feu d'un logiciel anti-expion ou d'un antivirus, désactivez-la temporairement et installez le logiciel Brother.

Autres difficultés

Difficultés	Suggestions
L'appareil ne se met pas sous tension.	Des conditions indésirables affectant la connexion d'alimentation (par exemple, la foudre ou une surtension) peuvent avoir déclenché les mécanismes de sécurité internes de l'appareil. Mettez l'appareil hors tension et débranchez le cordon d'alimentation. Patientez dix minutes, puis branchez le cordon d'alimentation et mettez l'appareil sous tension.Si le problème n'est pas résolu et si vous utilisez un disjoncteur d'alimentation, déconnectez-le afin de vous assurez qu'il n'est pas à l'origine de l'incident. Branchez le cordon d'alimentation de l'appareil directement dans une autre prise électrique opérationnelle. Si l'appareil ne se met toujours pas en marche, essayez d'utiliser un autre cable d'alimentation.
L'appareil ne prend pas en charge l'impression de données EPS contenant des données binaires avec le pilote d'imprimante BR-Script3.	(Windows®)Vous doivent définir les paramètres suivants pour imprimer les données EPS :Pour Windows® 7 et Windows Server® 2008 R2 :Cliquez sur le bouton ® (Démarrer), puis sur Périphériques et imprimantes.Pour Windows Vista® et Windows Server® 2008 :Cliquez sur le bouton ® (Démarrer), Panneau de configuration, Matériel et audio, puis sur Imprimantes.Pour Windows® XP et Windows Server® 2003 :Cliquez sur le bouton démarrer, puis sélectionnez Imprimantes et télécopieurs.2Cliquez avec le bouton droit de la souris sur l'icône Brother DCP-XXXXBR-Script3, puis sélectionnez Propriétés 1.3Dans l'onglet Paramètres du périphérique, sélectionnez TBCP (protocole de communication binaire balisé) dans Protocole de sortie.(Macintosh)Si votre apparéil est raccordé à un ordinateur via une interface USB, vous ne pouvez pas imprimer les données EPS contenant des données binaires. Vous pouvez imprimer les données EPS via un réseau. Pour plus d'informations sur l'installation du pilote d'imprimante BR-Script3 via le réseau, visitez Brother Solutions Center à l'adresse http://solutions.brother.com/.

Pour Windows® 7 et Windows Server® 2008 R2: Printer Propriétés et Brother DCP-XXXX BR-Script3 le cas échéant

Amélioration de la qualité d'impression

Si vous rencontres un problème de qualité d'impression, commencez par imprimer une page de test (Menu, 3, 2, 3). Si le document imprimé vous semble correct, il est probable que le problème ne provienne pas de l'appareil. Vérifiez les connexions du cable d'interface et essayez d'imprimer un autre document. Si l'impression du document ou de la page de test à partir de l'appareil n'est pas de bonne qualité, commencez par vérifier les étapes suivantes. Si le problème de qualité d'impression persististe encore, consultez le tableau ci-dessous et suivez les recommendations.

Remarque

Brother déconseille d'utiliser des cartouches autres que les cartouches d'origine Brother et de replir les cartouches usagées avec du toner provenant d'autres sources.

Pour obtenir une qualité d'impression optime, nous vous sugérons d'utiliser le papier recommandé. Veiliez à utiliser le papier conforme à nos spécifications. (Voir Papier et autres supports d'impression acceptables page 20.)

Vérifiez que le tambour et la cartouche de toner sont correctement installés.

Exemples d'impression de mauvaise qualité	Recommendation
Zones blanches	■ Sortez le tambour et la cartouche de toner. Tenez l'ensemble des deux mains et secouze-le délicatement de gauche à droite à plusieurs reprises pour répandre uniformément le toner dans la cartouche. ■ Si le message Remplacer toner s'affiche sur l'écran ACL, installez une cartouche de toner neuve. >> Remplacement de la cartouche de toner >> page 42 ■ Vérifiez l'environnement de l'appareil. L'huidité et les températures élevées, entre autres, peuvent être à l'origine de ce défaut d'impression. >> Guide de sécurité du produit: Choix d'un emplacement d'installation approprié ■ Si la page est trop claire, il est possible que l'options Économie toner soit activée. Désactivez l'options Économie toner dans les paramètres de l'appareil ou l'options Mode économique dans les propriétés de l'imprimante du pilote. >> Guide de l'utilisateur avancé: Économie de toner >> Guide utiliser - Logiciel : Impression (pour Windows®) >> Guide utilisé - Logiciel : Impression et envoi de fax (pour Macintosh) ■ Nettoyez le fil corona du tambour. >> Nettoyage du fil corona >> page 58 ■ Installez une cartouche de toner neuve. >> Remplacement de la cartouche de toner >> page 42 ■ Introduisez un nouveau tambour. >> Remplacement du tambour >> page 49
Arrière-plan gris	■ Veiliez à utiliser le papier conforme à nos spécifications. >> Papier et autres supports d'impression acceptables >> page 20 ■ Vérifiez l'environnement de l'appareil. Un taux d'huidité élevé et des températures élevées, entre autres, peuvent augmenter le fond grisé. >> Guide de sécurité du produit: Choix d'un emplacement d'installation approprié ■ Installez une cartouche de toner neuve. >> Remplacement de la cartouche de toner >> page 42 ■ Introduisez un nouveau tambour. >> Remplacement du tambour >> page 49
Fantôme	Veillez à utiliser le papier conforme à nos spécifications. L'utilisation de papier écais ou à surface rugueuse peut être à l'origine de ce problème. >> Papier et autres supports d'impression acceptables >> page 20 Veillez à sélectionner le type de support approprié dans le pilote d'imprimante ou dans le paramètre du menu Type papier de l'appareil. >> Type de papier >> page 17 >> Guide utilisateur - Logiciel : Impression (pour Windows®) >> Guide utilisateur - Logiciel : Impression et envoi de fax (pour Macintosh) Sélectionnez le mode RÉduire l'impression fantôme dans le pilote d'imprimante. >> Guide utilisateur - Logiciel : Impression (pour Windows®) >> Guide utilisateur - Logiciel : Impression et envoi de fax (pour Macintosh) Introduisez un nouveau tambour. >> Remplacement du tambour >> page 49 Installez une cartouche de toner neuve. >> Remplacement de la cartouche de toner >> page 42 Il est possible que l'unité de fusion soit contaminée. Appelez le service clientèle de Brother pour obtenir de l'aide.
Traces de toner	Veillez à utiliser le papier conforme à nos spécifications. L'utilisation de papier à surface rugueuse peut être à l'origine de ce problème. >> Papier et autres supports d'impression acceptables >> page 20 Nettoyez le fil corona sur le tambour. >> Nettoyage du fil corona >> page 58 Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. >> Remplacement du tambour >> page 49 Il est possible que l'unité de fusion soit contaminée. Appelez le service clientèle de Brother pour obtenir de l'aide.
Impression faible	Veillez à utiliser le papier conforme à nos spécifications. >> Papier et autres supports d'impression acceptables >> page 20 Sélectionné le mode Papier écais dans le pilote d'imprimante, sélectionné Épais dans le paramètre du menu Type papier de l'appareil ouCHOisissez un papier plus fin que celui que vous utilisez actuellement. >> Type de papier >> page 17 >> Guide utilisateur - Logiciel : Impression (pour Windows®) >> Guide utilisateur - Logiciel : Impression et envoi de fax (pour Macintosh) Vérifiez l'environnement de l'appareil. Un taux d'humidité élevé peut être à l'origine d'une impression faible. >> Guide de sécurité du produit: Choix d'un emplacement d'installation approprié Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. >> Replacement du tambour >> page 49
Impression noire	Nettoyez le fil corona à l'intérieur du tambour en faisant coulisser la languette verte. N'oubliez pas de ramener la languette verte dans sa position initiale (▲). >> Nettoyage du fil corona >> page 58 Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. >> Replacement du tambour >> page 49
Lignes blanches en travers de la page	Veiliez à utiliser le papier conforme à nos spécifications. L'utilisation d'un papier rugueux ou d'un support d'impression trop écais peut être à l'origine de ce problème. Consultez la section Papier et autres supports d'impression acceptables >> page 20. Veiliez à selectionner le type de support approprié dans le pilote d'imprimante ou dans le paramètre du menu Type papier de l'appareil. >> Type de papier >> page 17 >> Guide utilisateur - Logiciel : Impression (pour Windows®) >> Guide utilisateur - Logiciel : Impression et envoi de fax (pour Macintosh) Il est possible que ce problème disparaisse petit à petit. Pour cela, imprimez plusieurs pages, notamment si vous n'avez pas utilisé l'appareil pendant une période prolongée. Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. >>Remplacement du tambour >> page 49
Lignes au travers de la page	Nettoyez le fil corona à l'intérieur du tambour. >>Nettoyage du fil corona >> page 58 Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. >>Remplacement du tambour >> page 49
Lignes, bandes ou stries blanches en travers de la page	Vérifiez l'environnement de l'appareil. Par exemple, un taux d'humidité important et des températures élevées peuvent être à l'origine de ce problème de qualité d'impression. >>Guide de sécurité du produit: Choix d'un emplacement d'installation approprié Si le problème persististe après l'impression de plusieurs pages, remplacez le tambour. >>Remplacement du tambour >> page 49
Points blancs sur texture et image noirs tous les 94 mm Points noirs tous les 94 mm	Réalisez 10 à 15 copies d'une feuille de papier vide et blanche. Si le problème persististe après l'impression des pages vides, il est possible qu'un corps étranger, tel que de la colle provenant d'une étiquette, soit collé sur le tambour. Nettoyez le tambour. ➢Nettoyage du tambour ➢ page 60 Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. ➢Remplacement du tambour ➢ page 49
Traces de toner noir sur la page	Si vous utilisez des feuilles d'étiquettes pour imprimantes laser, la colle des feuilles peut parfois adhérer à la surface du tambour photosensible. Nettoyez le tambour. ➢Nettoyage du tambour ➢ page 60 Veillez à utiliser le papier conforme à nos spécifications. ➢Papier et autres supports d'impression acceptables ➢ page 20 N'utilisez pas de papier avec des trombones ou des agrafes afin de ne pas rayer la surface du tambour. Si vous exposze le tambour non déballé à la lumière directe du soleil ou à la luzière de la pierce, vous risquez de l'endommager. Il est possible que la cartouche de toner soit endommagée. Installez une cartouche de toner neuve. ➢Remplacement de la cartouche de toner ➢ page 42 Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. ➢Remplacement du tambour ➢ page 49
Lignes noires au bas de la pageTaches de toner au bas des pages imprimées	Nettoyez le fil corona à l'intérieur du tambour en faisant coulisser la languette verte. Nettoyage du fil corona >> page 58 Vérifiez que la languette verte du fil corona se trouve dans sa position initiale (▲). Il est possible que la cartouche de toner soit endommagée. Installez une cartouche de toner neuve. Remplacement de la cartouche de toner >> page 42 Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. Remplacement du tambour >> page 49 Il est possible que l'unité de fusion soit contaminée. Appelez votre service clientèle Brother pour obtenir de l'aide.
Lignes blanches au bas de la page	Vérifiez qu'aucun corps étranger, tel que morceau de papier froissé, notes adhésvises ou particules de poussière, ne se trouve dans l'appareil et autrou du tambour et de la cartouche de toner. Il est possible que la cartouche de toner soit endommagée. Installez une cartouche de toner neuve. Remplacement de la cartouche de toner >> page 42 Il est possible que le tambour soit endommagé. Introduisez un nouveau tambour. Remplacement du tambour >> page 49
Image de travers	Vérifiez que le papier ou autre support d'impression est correctement charge dans le bac à papier et que les guides ne sont pas trop préc ou trop éloignés de la pile de papier. Positionnez correctement les guide-papier. Chargement du papier et des supports d'impression >> page 10 Si vous utilisez le bac multifonction, consultez la section Chargement de papier dans le bac multifonction (bac MF) >> page 12. Il est possible que le bac à papier soit trop plein. Chargement du papier et des supports d'impression >> page 10 Vérifiez le type et la qualité du papier. Papier et autres supports d'impression acceptables >> page 20 Vérifiez qu'aucun objet lâche ne se trouve à l'intérieur de l'appareil, notamment du papier froissé. Si ce problème se produit uniquement lors de l'impression recto-verso, vérifie la présence de papier froissé dans le bac recto-verse, assurez-vous que ce dernier est correctement inséré et vérifie que le capot arrêté est complètement fermé.
Papier qui gondole ou ondule	■ Vérifiez le type et la qualité du papier. Des températures et un taux d'humidité elevés peuvent gondoler le papier. >> Papier et autres supports d'impression acceptables >> page 20 >> Guide de sécurité du produit: Choix d'un emplacement d'installation approprié ■ Si vous n'utilise pas souvent l'appareil, il est possible que le papier soit resté trop longtemps dans le bac à papier. Retournez la pile de papier dans le bac à papier. En outre, déramez la pile de papier, puis faites tourner le papier de 180° dans le bac à papier. Ouvrez le capot arrêté (bac de sortie face imprimée vers le haut) pour permettre aux pages imprimées de sorting par le bac de sortie face imprimée vers le haut. ■ Sélectionnez le mode RÉduire l'ondulation du papier dans le pilote d'imprimante lorsque vous n'utilise pas le papier que nous recommendons. >> Guide utilisateur - Logiciel : Impression (pour Windows®) >> Guide utilisateur - Logiciel : Impression et envoi de fax (pour Macintosh)
Plis	■ Vérifiez que le papier est correctement chargé. >> Chargement du papier et des supports d'impression >> page 10 ■ Vérifiez le type et la qualité du papier. >> Papier et autres supports d'impression acceptables >> page 20 ■ Retournez la pile de papier dans le bac et faites pivoter le papier de 180° dans le bac d'entrée.
Enveloppe froissée	■ Vérifiez que les enveloppes sont imprimées avec le capot arrêté (bac de sortie face imprimée vers le haut) ouvert. >> Impression sur du papier épais, des étiquettes ou des enveloppes à partir du bac MF >> page 14 ■ Vérifiez le type et la qualité de l'enveloppe. >> Papier et autres supports d'impression acceptables >> page 20 ■ Vérifiez que les enveloppes ne sont alimentétées qu'à partir du bac MF. >> Chargement de papier dans le bac multifonction (bac MF) >> page 12
Fixage médiocre	■ Sélectionnez le mode Améliorer la tenue du toner dans le pilote d'imprimante. ➢ Guide utiliser - Logiciel : Impression (pour Windows®) ➢ Guide utiliser - Logiciel : Impression et envoi de fax (pour Macintosh) Si ces références ne permettent pas de résoudre le problème,CHOISIGUEZ un paramètre écais dans le menu Type de support du pilote d'imprimante.
Papier qui gondole	■ Sélectionnez le mode RÉduire l'ondulation du papier dans le pilote d'imprimante. ➢ Guide utiliser - Logiciel : Impression (pour Windows®) ➢ Guide utilisé - Logiciel : Impression et envoi de fax (pour Macintosh) ■ Ouvrez le capot arrêté (bac de sortie face imprimée vers le haut) pour permettre aux pages imprimées de sorting par le bac de sortie face imprimée vers le haut.

Informations sur l'ordinateil

Vérification du numéro des séries

Yououpouzevoirle numérodeseriede l'appareil surl'écranACL.

1 Appuyez sur Menu, 6, 2.
2 Appuyez sur Arrêt/Sortie.

Fonctions de réinitialisation

Les fonctions de réinitialisation suivantes sont disponibles :

1 Réseau

Vous pouvez rétablier les paramètres d'usine du serveur d'impression internetels que les informations relatives au mot de passer et à l'adresse IP.

2 Tous les param

Vous pouvez rétabir tous les réglages par défaut de l'appareil.

Brother you reccomande vivement de
proceder ainsi lorsque you mettez
I'appareil au rebut.

Remarque

Débranche le cable d'interface avant desélectionner Réseau ou

Tous les param.

Comment réinitialiser l'appareil

1 Appuyez sur Menu, 1, 9.
2 Appuyez sur ou sur pour selectionner la fonction de réinitialisation que vous souhaitez utiliser. Appuyez sur OK.
3 Execuéz l'une des actions suivantes :

Pour réinitialiser les paramètres, appuyez sur 1 et passée à l' étape 4.
Pour quitter sans effectuer de modifications, appuyez sur 2 et passez à l' étape ⑤.

4 Vous serez invite à redémarrer l'appareil. Exécutez l'une des actions suivantes :

Pour redémarrer l'appareil, appuyez sur 1. L'appareil se réinitialise.
Pour quitter sans redémarrer l'appareil, appuyez sur 2. Passez à l'étape ⑤.

Si vous ne redémarrez pas l'appareil, la réinitialisation ne sera pas complète et vos paramètres demeurerontinchangés.

5 Appuyez sur Arrêt/Sortie.

Remarque

Vous pouze également réinitialiser les paramètres réseau en appuyant sur Menu, 5, 0.

Programmation à l'écran

Votre appeareil a ete concu pour etre simple d'utilisation. L'ecran ACL permit la programmation à l'écran grâce aux touches de menu.

Nous avons créé des instructions étape par étape qui s'affichent à l'écran pour vous aider à programmermer votre apparéil. Il vous suffit de suivre les étapes qui vous guident dans les sélections de menu et les options de programmation.

Comment acceder au mode Menu

1 Appuyez sur Menu.
2 Sélectionnez une option.

Appuyez sur 1 pour acceder au menu Param. général.
Appuyez sur 2 pour acceder au menu Copie.
Appuyez sur 3 pour acceder au menu Imprimante.
Appuyez sur 4 pour acceder au menu I/F direc. USB.
Appuyez sur 5 pour acceder au menu Réseau.
Appuyez sur 6 pour acceder au menu Info. apparéil.

Vous pouvez faire defiler chaque niveau de menu en appuyant sur ou sur selon le sens souhaité.

3 Appuyez sur OK lorsque l'option souhaitatione s'affiche sur I'ecran ACL. L'ecran ACL affiche ensuite le niveau de menu suivant.

4 Appuyez sur ou sur pour acceder a la selection de menu suivante.
5 Appuyez sur OK.
Quand vous avez terminé le paramétrage d'une option, le message Confirmé s'affiche sur l'écran ACL.
6 Appuyez sur Arrêt/Sortie pour quitter le mode Menu.

Tableau des menus

Les paramètres d'usine sont affichés en gras avec un astérisque.

Niveau 1	Niveau 2	Niveau 3	Niveau 4	Options	Descriptions	Page
1. Param. général	1. Papier	1. Type papier	1. Bac MP	FinNormal*ÉpaisLourdPapier recycléEtiquette	Permet de paramètre le type de papier dans le bac à papier.	17
			2. Supérieur	FinNormal*ÉpaisLourdPapier recyclé	Permet de paramètre le type de papier dans le bac à papier.	17
			3. Inférieur(Ce menu s'affiche si vous avez installé le bac inférieur en option.)	FinNormal*ÉpaisLourdPapier recyclé	Permet de paramètre le type de papier dans le bac à papier.	17
◆ Guide de l'utilisateur avancé◆ Guide d'installation rapide□ Guide utiliser - Logiciel
Les paramètres d'usine sont affichés en gras avec un astérisque.
1.Param. général (suite)	1.Papier (suite)	2.Format papier	1.Bac MP	A4*LetterLegalExecutiveA5A5L A6B5B6FolioN'importe quel	Permet de paramétrer le format du papier dans le bac à papier.	17
			2.Supérieur	A4*LetterLegalExecutiveA5A5L A6B5B6Folio	Permet de paramétrer le format du papier dans le bac à papier.	17
			3.Inférieur (Ce menu s'affiche si vous avez installé le bac inférieur en option.)	A4*A5LetterLegalExecutiveA5B5B6Folio	Permet de paramétrer le format du papier dans le bac à papier.	17
	2.Bip sonore	—	—	BasMoyen* HautNon	Permet d'ajuster le niveau du volume du bip sonore.	9
◆Guide de l'utilisateur avancé
◆Guide d'ssultation rapide
□Guide utiliser - Logiciel
◆Les paramètres d'usine sont affichés en gras avec un astérisque.
1.Param. général(suite)	3.Ecologie	1.Economie toner	—	OuiNon*	Permet d'augmenterle rendementd'impression de lacartouche de toner.	Voir ◆.
		2.Tps Veille	—	La plage varie en fonction du modèle.03Min*	Permet d'économiserl'énergie.
		3.Arrêt auto	—	On*Désactivé	Permet d'activer oude désactiver le modeExtinction.
	4.Mode silence	—	—	ActivéDésactivé*	Permet de réduire bruit d'impression.
	5 UTILISAT.bacs	1.Copie	—	Bac 1 seulementBac 2 seulementMP seulementMP>T1>T2*T1>T2>MP(Bac 2 et T2s'affichent siyou'vezinstallé le bacinférieur enoption.)	Permet de sélectionner le bacqui sera utilisé pour lemode COPIE.	18
		2.Imprimer	—	Bac 1 seulementBac 2ONLYMPONLYMP>T1>T2*T1>T2>MP(Bac 2 et T2s'affichent siyou'vezinstallé le bacinférieur enoption.)	Permet de sélectionner le bacqui sera utilisé pour lemode Impression.	19
	6.Contraste LCD	—	—	-☐☐☐+☐☐☐+☐☐☐+☐☐☐+*☐☐☐+☐☐☐+	Permet d'ajuster lecontraste de l'écranACL.	Voir ◆.
◆Guide de l'utilisateur avancé\( \ddagger Guide d'installation rapide□ Guide utiliser - Logiciel
Les paramètres d'usine sont affichés en gras avec un astérisque.
1. Param. général (suite)	7. Sécurité	1. Verr. de fonct.	—	—	Permet de restreindre l'opération sélectionnée de l'appareil à 25 utilisateurs individuels au maximum ainsi qu'à tous les utilisateurs publics non autorisés.	Voir ◆.
		2. Verr. réglage	—	—	Permet d'empêcher les utilisateurs non autorisés de modifier les paramètres actuels de l'appareil.
	8. Numér. document	1. Taille de num.	—	A4* Lettre	Permet d'ajuster la surface de numérisation de la vitre du scanner au format du document.
		2. Taille fichier	1. Couleur	Petit Moyen* Grand	Vous peuvent définir vos propres paramètres par défaut pour le taux de compression des données.	Voir □.
			2. Gris	Petit Moyen* Grand
	9. Réinitialiser	1. Réseau	—	1. Init. 2. Quitter	Permet de restaurer tous les paramètres réseau sur les paramètres d'usine.	102
		2. Tous les param	—	1. Init. 2. Quitter	Permet de restaurer tous les paramètres de l'appareil sur les paramètres d'usine.
	0. Langue locale	—	—	(Sélectionnez votre langue.)	Permet de modifier la langue de l'écran ACL pour qu'elle corresponde à votre pays.	Voir ‡.
◆ Guide de l'utilisateur avancé ◆ Guide d'installation rapide □ Guide utiliser - Logiciel
Les paramètres d'usine sont affichés en gras avec un astérisque.

Niveau 1	Niveau 2	Niveau 3	Options	Descriptions	Page
2.Copie	1.Qualité	—	Auto* Texte Photo Graphique	Vous peuvent sélectionner la résolution de copie correspondant à votre type de document.	Voir ◆.
	2.Luminosité	—	-□□□□+ -□□□□+ -□□□□+* -□□□□+ -□□□□+	Permet d'ajuster la luminosité des copies.
	3.Contraste	—	-□□□□+ -□□□□+ -□□□□+* -□□□□+ -□□□□+	Permet d'ajuster le contraste des copies.
◆ Guide de l'utilisateur avancé
Les paramètres d'usine sont affichés en gras avec un astérisque.
3. Imprimante	1. Emulation	—	Auto (EPSON) * Auto (IBM) HP LaserJet BR-Script 3 Epson FX-850 IBM Proprinter	Permet de séléctionner le mode d'émulation.	Voir □.
	2. Options impr.	1. Polices res.	1. HP LaserJet 2. BR-Script 3	Permet d'imprimer la liste des polices de caractères internes de l'appareil.
		2. Configuration	—	Permet d'imprimer la liste des paramètres imprimante de l'appareil.
		3. Test imp.	—	Permet d'imprimer une page de test.
	3. Duplex	—	Oui (bord long) Oui (bord court) Non*	Permet d'activer ou de désactiver l'impression recto- verso. Vous pouvez également séléctionner une impression recto- verso sur le bord long ou court.
	4. Auto Continu	—	Oui* Non	Si ce paramètre est activé, l'appareil élimine automatiquement l'erreur de format de papier, puis utilise n'importe quel papier compatible provenant d'un autre bac à papier.
	5. Réinit. impr.	—	1. Init. 2. Quitter	Permet de restaurer les paramètres par défaut de l'imprimante.
□ Guide utiliser - Logiciel
Les paramètres d'usine sont affichés en gras avec un astérisque.
4.I/F direc. USB	1.Imprimer dir.	1.Format papier	A4*LetterLegalExecutiveA5A5L A6B5B6Folio	Permet de paramétrer le format du papier lors de l'impression directe à partir du lecteur USB de mémoire Flash.	28
		2.Type support	FinNormal*ÉpaisLourdPapier recycléEtiquette	Permet de paramétrer le type de support lors de l'impression directe à partir du lecteur USB de mémoire Flash.	28
		3.Page multiple	1 en 1*2 en 14 en 19 en 116 en 125 en 11 en 2x2 pages1 en 3x3 pages1 en 4x4 pages1 en 5x5 pages	Permet de paramétrer le style de page lors de l'impression directe des plusieurs pages à partir du lecteur USB de mémoire Flash.	29
		4.Orientation	Portrait*Paysage	Permet de paramétrer l'orientation des pages lors de l'impression directe à partir du lecteur USB de mémoire Flash.	29
		5.Copies triées	Activé*Déactivé	Permet d'activer ou de désactiver le regroupement des pages lors de l'impression directe à partir du lecteur USB de mémoire Flash.	29
□ Guide utiliser - Logiciel
Les paramètres d'usine sont affichés en gras avec un astérisque.
4.I/F direc. USB (suite)	1.Imprimer dir. (suite)	6.Qualité impr.	Normale* Fin	Permet de paramétrer la qualité d'impression lors de l'impression directe à partir du lecteur USB de mémoire Flash.	29
		7.Option PDF	Original* Original&Marque Original&Vign.	Permet de paramétrer l'options PDF (impression des commentaires ou des vignettes dans le fichier PDF en même temps que le texte).	29
		8.Impress.index	Simple* Détails	Permet de paramétrer l'options d'impression de l'index (format simple ou impression détaillée).	29
	2.Numér.vers USB	1.Résolution	Couleur 100 ppp* Couleur 200 ppp Couleur 300 ppp Couleur 600 ppp Couleur auto Gris 100 ppp Gris 200 ppp Gris 300 ppp Gris auto N&B 300 ppp N&B 200 ppp N&B 200x100 ppp	Permet de paramétrer la résolution d'envoi des données numériées au lecteur USB de mémoire Flash.	Voir □.
		2.Nom de fichier	—	Permet de saisir le nom de fichier des données numériées.
□ Guide utiliser - Logiciel
Les paramètres d'usine sont affichés en gras avec un astérisque.

Niveau 1	Niveau 2	Niveau 3	Niveau 4	Options	Descriptions	Page
5. Réseau	1. TCP/IP	1. Méth. boot (Essai IP Boot)	—	Auto* Statique RARP BOOTP DHCP	Permet de sélectionner la méthode BOOT qui correspond le mieux à vos besoin.	Voir+.
			—	00003* [00000-32767]	Permet de spécifique le nombre de tentatives effectuées par l'apparil pour obtenir une adresse IP lorsque la Méth. boot est définie sur un paramètre autre que Statique.
		2. Adresse IP	—	[000-255]. [000-255]. [000-255]. [000-255]	Permet de;saisir l'adresse IP.
		3. Masq. SS. réseau	—	[000-255]. [000-255]. [000-255]. [000-255]	Permet de;saisir le masque de sous-réseau.
		4. Passerelle	—	[000-255]. [000-255]. [000-255]. [000-255]	Permet de;saisir l'adresse de passerelle.
		5. Nom du nœud	—	BRNXXXXXXXXXXXX	Permet de;saisir le nom de nœud. (Jusqu'à 32 caractères)
		6. Config. WINS	—	Auto* Statique	Permet de sélectionner le mode de configuration WINS.
+ Guide utiliseur - Réseau
Les paramètres d'usine sont affichés en gras avec un astérisque.
5. Réseau (suite)	1. TCP/IP (suite)	7. Serveur WINS	—	Primaire [000-255]. [000-255]. [000-255]. [000-255] [000-255] [000-255]. [000-255]. [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255]	Permet de spécifique l'adresse IP du serveur WINS primaire ou secondaire.	Voir +.
		8. Serveur DNS	—	Primaire [000-255]. [000-255]. [000-255]. [000-255] [000-255] [000-255]. [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255] [000-255]	Permet de spécifique l'adresseIP du serveur DNS primaire ou secondaire.
		9. APIPA	—	Oui* Non	Permet d'attribuer automatiquement l'adresse IP à partir d'une plage d'adresses lien-local.
		0. IPv6	—	Activé Désactivé*	Permet d'activer ou de désactiver le protocole IPv6. Si vous souhaitez utiliser le protocole IPv6, visitez le site Web http://solutions.brother.com/ pour plus d'informations.
	2. Ethernet	—	—	Auto* 100B-FD 100B-HD 10B-FD 10B-HD	Permet de sélectionner le mode de liaison Ethernet.
	3. État	—	—	Actif 100B-FD Actif 100B-HD Actif 10B-FD Actif 10B-HD Inactif	Affiche l'état de la liaison Ethernet.
+ Guide utilisateur - Réseau
Les paramètres d'usine sont affichés en gras avec un astérisque.
5. Réseau (suite)	4. Adresse MAC	—	—	—	Affiche l'adresse MAC de l'appareil.	Voir+.
	5. Num vers FTP	—	—	Couleur 100 ppp* Couleur 200 ppp Couleur 300 ppp Couleur 600 ppp Couleur auto Gris 100 ppp Gris 200 ppp Gris 300 ppp Gris auto N&B 300 ppp N&B 200 ppp N&B 200x100 ppp	Permet de sélectionner le format de fichier utilisé pour envoyer les données numériées via FTP.
	6. Num vers rés. (Windows®)	—	—	Couleur 100 ppp* Couleur 200 ppp Couleur 300 ppp Couleur 600 ppp Couleur auto Gris 100 ppp Gris 200 ppp Gris 300 ppp Gris auto N&B 300 ppp N&B 200 ppp N&B 200x100 ppp	Vous pouvez numériser un document noir et blanc ou un document couleur directement vers un serveur CIFS sur votre réseau local ou sur Internet.
	0. Réinit. réseau	—	—	1. Init. 2. Quitter	Permet de restaurer tous les paramètres réseau par défaut.
+ Guide utiliser - Réseau
Les paramètres d'usine sont affichés en gras avec un astérisque.

Niveau 1	Niveau 2	Niveau 3	Options	Descriptions	Page
6. Info. appareil	1. Date & heures	1. Date & heures	—	Permet de programmer la date et l'heure sur l'écran LCD.	Voir ‡.
		2. Heure été auto	Oui* Non	Permet de passer automatiquement à l'heure d'été.	Voir ….
		3. Fuseau horsaire	UTCXXX:XX	Permet de paramétre le fuseau horsaire correspondant à votre pays.	Voir +.
	2. No. de série	—	—	Vous pouvez vérifier le numéro de série de votre apparueil.	102
	3. Compteur page	—	Total Liste Copie Impr.	Vous pouvez vérifier le nombre total de pages que l'apparil a imprimé depuis sa mise en service.	Voir ….
	4. Config. Util	—	—	Dresse la liste de vos paramètres.
	5. Config Réseau	—	—	Dresse la liste de vos paramètres réseau.
	6. Imp. pts tamb.	—	—	Imprime la page de vérification des taches du tambour.
	7. Durée de vie	1. Tambre	—	Vous pouvez vérifier le pourcentage de la durée de vie restante d'une piece de l'appareil.	(Kit d'alimentation 2 apparaît uniquement si vous avez installé le bac à papier en option.)
		2. Unité fusion	—
		3. Laser	—
		4. Kit PF MP	—
		5. Kit 1 PF	—
		6. Kit 2 PF	—
◆ Guide de l'utilisateur avancé ◆ Guide d'installation rapide ◆ Guide utiliser - Réseau
Les paramètres d'usine sont affichés en gras avec un astérisque.

Saisie de texte

Vous devrez taper des caractères de texte lors du paramétrage de certaines sélections de menu. Des lettres sont imprimées sur les touches numériques. Les touches 0, # et * ne sont pas associées à des lettres, car elles sont réservées à des caractères spéciaux.

Appuyez sur la touche numérique appropriée le nombre de fois indiqué dans ce tableau de référence pour acceder au caractère souhaité.

Appuyez sur la touche	une fois	deux fois	trois fois	quatre fois	cinq fois	six fois	sept fois	huit fois	neuf fois
1	@	.	/	1	@	.	/	1	@
2	a	b	c	A	B	C	2	a	b
3	d	e	f	D	E	F	3	d	e
4	g	h	i	G	H	I	4	g	h
5	j	k	l	J	K	L	5	j	k
6	m	n	o	M	N	O	6	m	n
7	p	q	r	s	P	Q	R	S	7
8	t	u	v	T	U	V	8	t	u
9	w	x	y	z	W	X	Y	Z	9

Pour les sélections de menu qui n'autorisent pas la sélection delettres minuscules,utilisez ce tableau de reference.

Appuyez sur la touche	une fois	deux fois	trois fois	quatre fois	cinq fois
2	A	B	C	2	A
3	D	E	F	3	D
4	G	H	I	4	G
5	J	K	L	5	J
6	M	N	O	6	M
7	P	Q	R	S	7
8	T	U	V	8	T
9	W	X	Y	Z	9

Insertion d'espaces

Pour saisir un espace, appuyez deux fois sur entre les caractères.

Corrections

Si vous avez saisi un caractètre par erreur et souhaitez le modifier, appuyez sur « ou sur » pour déplacer le curseur au premier caractètre incorrect, puis appuyez sur Effacer.

Lettres repétées

Pour saisir la même dette que cette saisie précédemment, appuyez sur pour déplacer le curseur vers la droite avant d'appuyer à nouveau sur la touche.

Caractères spéciaux et symboles

Appuyez sur *, # ou 0, puis sur pour déplacer le curseur jusqu'àu symbole ou au caractère souhaïte. Appuyez sur OK pour le sélectionner. Les symboles et les caractères ci-dessous s'affichent en fonction de la sélection de menu.

Appuyez sur * pour (espace)! " # $ % & ' () * + , - . /

Appuyez sur # pour ::; < = >? @[]^_ \~'|{}

Appuyez sur 0 pour A A C E E E E I I O E U U O

Généralités

Modèle		DCP-8110DN
Type d'imprimante		Laser
Méthode d'impression		Imprimante laser électrophotographique
Volume de la mémoire	Standard	64 MB
	En option	1 fente : SO-DIMM DDR2 (144 broches) jusqu'à 256 Mo
ACL (écran à cristaux liquides)		22 caractères × 5 lignes
Source d'alimentation		220 - 240 V CA 50/60 Hz
Consommation électrique1(moyenne)	Pointe	Environ 1200 W à 25 °C
	Copie	Environ 651 W à 25 °C
	Copie (Mode Silencieux)	Environ 336 W à 25 °C
	Prêt	Environ 8,1 W à 25 °C
	Veille prolongée	Environ 1,2 W
	Extinction	Environ 0,26 W
Dimensions		423 mm 415 mm
Poids (consommables compris)		15,6 kg

1 Connexions USB à l'ordinateur

Modèle			DCP-8110DN
Niveau de bruit	Pression sonore	Impression	LPAm = 59 dB (A)
		Prêt	LPAm = 37 dB (A)
	Puisance sonore	Copie 12	LWAd = 6,64 B (A)
		Prêt 12	LWAd = 4,62 B (A)
		Impression (Mode Silencieux)	LWAd = 6,4 B (A)
Température		Fonctionnement	De 10 à 32,5 °C
		Stockage	De 0 à 40 °C
Humidité		Fonctionnement	20 à 80% (sans condensation)
		Stockage	10 à 90% (sans condensation)
Chargeur automatique de documents			Jusqu'à 35 pages Environnement recommandé pour des résultats optimaux : Température : 20 à 30 °C Humidité : 50 % à 70 % Papier : 80 g/m2

1 Mesures conformes à la méthode décrite dans la norme RAL-UZ122.
2 Un équipement de bureau avec LWAd >6,30 B (A) ne convient pas pour une utilisation dans les pieces dans lesquelles s'effectuent des tâches essentiellement intellectuelles. Cet équipement doit être placé dans des pieces séparées en raison du bruit qu'il émet.

Format du document

Modèle		DCP-8110DN
Format du document (recto)	Largeur du chargeur	147,3 à 215,9 mm
	Longueur du chargeur	147,3 à 355,6 mm
	Largeur de la vitre du scanner	Max. 215,9 mm
	Longueur de la vitre du scanner	Max. 300,0 mm

Support d'impression

Modèle			DCP-8110DN
Entrée papier	Bac à papier (standard)	Type de papier	Papier ordinaire, papier fin, papier recyclé
		Format du papier	A4, Letter, B5 (ISO/JIS), A5, A5 (bord long), B6 (ISO), A6, Executive, Legal, Folio
		Grammage du papier	60 à 105 g/m2
		Capacité de papier maximale	Jusqu'à 250 feuilles de papier ordinaire de 80 g/m2
	Bac multifonction (Bac MF)	Type de papier	Papier ordinaire, papier fin, papier épais, papier plus épais, papier recyclé, papier de qualité supérieure,étiquettes, enveloppées, enveloppées fines, enveloppées épaisses
		Format du papier	Largeur : 76,2 à 215,9 mmLongueur : 127,0 à 355,6 mm
		Grammage du papier	60 à 163 g/m2
		Capacité de papier maximale	Jusqu'à 50 feuilles de papier ordinaire de 80 g/m2
	Bac à papier 2 (en option)	Type de papier	Papier ordinaire, papier fin, papier recyclé
		Format du papier	A4, Letter, B5 (ISO/JIS), A5, B6 (ISO), Executive, Legal, Folio
		Grammage du papier	60 à 105 g/m2
		Capacité de papier maximale	Jusqu'à 500 feuilles de papier ordinaire de 80 g/m2
Sortie papier1	Bac de sortie face imprimée dessous		Jusqu'à 150 feuilles de papier ordinaire de 80 g/m2(sorting face imprimée vers le bas dans le bac à papier de sortie face imprimée vers le bas)
	Bac de sortie face imprimée vers le haut		Une feuille (sortie face imprimée vers le haut dans le bac de sortie face imprimée vers le haut)
Recto-verse	Impression recto-verse automatique	Type de papier	Papier ordinaire, papier fin, papier recyclé
		Format du papier	A4
		Grammage du papier	60 à 105 g/m2

Pour les étiquettes, nous vous recommendons de retarder les pages imprimées du bac de sortie immédiatement après leur sortie de l'appareil pour éviter de les maculer.

Copie

Modèle	DCP-8110DN
Largeur de copie	Max. 210 mm
Copies multiples	Permet d'empiler ou de trier jusqu'à 99 pages
Réduction/Agrandissement	25 % à 400 % (par incréements de 1 %)
Résolution	Jusqu'à 1 200 × 600 ppp
Délai de réalisation de la première copie1	Moins de 10,5 secondes à 23 °C / 230 V

1 En mode Prêt avec le bac standard

Scanner

Modèle	DCP-8110DN
Couleur/Noir	Oui/Oui
Compatibilité TWAIN	Oui (Windows® XP / Windows Vista® / Windows® 7 / Mac OS X 10.5.8, 10.6.x, 10.7.x1)
Compatibilité WIA	Oui (Windows® XP/Windows Vista®/Windows® 7)
Compatibilité ICA	Oui (Mac OS X 10.6.x, 10.7.x)
Profondeur de couleur	Couleur 48 bits en interne / 24 bits en externe
Résolution	Jusqu'à 19 200 × 19 200 ppp (interpolée)2 Jusqu'à 1 200 × 1 200 ppp (optique)2 (depuis la vitre du scanner) Jusqu'à 1 200 × 600 ppp (optique)2 (depuis le chargeur)
Largeur de numérisation	Max. 210 mm
Échelle de gris	256 niveaux

Pour obtenir les dernières mises à jour de pilotes pour Mac OS X, visitez le site http://solutions.brother.com/.
2 Numérisation maximum 1 200 × 1 200 ppp avec le pilote WIA sous Windows XP, Windows Vista et Windows (possibilité de sélectionner une résolution jusqu'à 19 200 × 1 200 ppp avec l'utilitaire de numérisation)

Imprimante

Modèle	DCP-8110DN
Impression automatique de documents recto-verso	Oui
Émulations	PCL6, BR-Script3 (PostScript® 3TM), IBM Proprinter XL, Epson FX-850
Résolution	1 200 ppp × 1 200 ppp, qualité HQ1200 (2 400 × 600 ppp), 600 ppp × 600 ppp
Vitesse d'impression (recto-verso)	Jusqu'à 18 faces/minute (jusqu'à 9 feuilles/minute) (format A4)1
Vitesse d'impression	Jusqu'à 36 pages/minute (format A4)1
Délai de réalisation de la première impression2	Moins de 8,5 secondes à 23 °C / 230 V

La vitesse d'impression peut varier en fonction du type de document à imprimer.
2 En mode Prêt avec le bac standard

Impression directe, fonction

Modèle	DCP-8110DN
Compatibilité	PDF version 1.71, JPEG, Exif + JPEG, PRN (créé par le pilote d'imprimante Brother), TIFF (numérique par tous les modèles MFC ou DCP de Brother), XPS version 1.0.
Interface	Interface USB directe

1 Les données PDF incluant un fjchier image JBIG2, un fjchier image JPEG2000 ou un fjchier multicalque ne sont pas prises en charge.

Configuration minimale requise pour l'ordinateur

Configuration minimale du système et fonctions logiciles de l'ordinateur prises en charge
Plate-forme de l'ordinateur et version du système d'exploitation		Vitesse minimum du processeur	Mémoire活着 minimum	Mémoire活着 reconnommée	Espace sur le disque dur pour l'installation		Fonctions logiciles de l'ordinateur prises en charge	Interface de l'ordinateur pris en charge2
					Pour les pilotes	Pour les applications
Système d'exploitation Windows®	Windows®XP Édition familiale 13 Windows®XP Professionnel 13	Intel®Pentium II®ou équivalent	128 MB	256 MB	150 MB	500 MB	Impression, numérique	USB, 10Base-T/ 100Base-TX (Ethernet)
	Windows®XP Professionnel Édition x64 13	UC 64 bits (Intel®64 ou AMD64) prise en charge	256 MB	512 MB
	Windows Vista®13	UC Intel®Pentium®4 ou équivalent 64 bits (Intel®64 ou AMD64) prise en charge	512 MB	1 GB	500 MB	1,2 GB
	Windows®7 13	UC Intel®Pentium®4 ou équivalent 64 bits (Intel®64 ou AMD64) prise en charge	1 Go (32 bits) 2 Go (64 bits)	1 Go (32 bits) 2 Go (64 bits)	650 MB
Plate-forme del'ordinateur et version du système d'exploitation		Vitesse minimum du processeur	Mémoire vivo minimum	Mémoire vivo recommmandée	Espace sur le disque dur pour l'installation		Fonctions logiciles de l'ordinateur prises en charge	Interfacedel'ordinateur prisencharge2
					Pour les pilotes	Pour les applications
	Windows Server®2003 (impression uniquement via le réseau)	Intel® Pentium® III ou équivalent	256 MB	512 MB	50 MB	N/A	Impression	10Base-T/100Base-TX(Ethernet)
	Windows Server®2003 Edition x64 (impression uniquement via le réseau)	UC 64 bits (Intel®64 ou AMD64) prise en charge
	Windows Server®2008 (impression uniquement via le réseau)	UC Intel® Pentium® 4 ou équivalent64 bits (Intel®64 ou AMD64) prise en charge	512 MB	2 GB
	Windows Server®2008 R2 (impression uniquement via le réseau)	UC 64 bits (Intel®64 ou AMD64) prise en charge
Système d'exploitation Macintosh	Mac OS X 10.5.8	Proesseur PowerPC G4/G5 Intel®	512 MB	1 GB	80 MB	400 MB	Impression, numérisation	USB,10Base-T/100Base-TX(Ethernet)
	Mac OS X 10.6.x	Proesseur Intel®	1 GB	2 GB
	Mac OS X 10.7.x	Proesseur Intel®	2 GB	2 GB

Pour WIA, résolution 1 200 x 1 200. L'utilitaire scanner de Brother permet d'optimiser la résolution jusqu'à 19 200 x 19 200 ppp.
2 Les ports USB des autres fournisseurs ne sont pas pris en charge.
3 Nuance™ PaperPort™ 12SE supports Microsoft® SP3 ou version supérieure pour Windows® XP et SP2 ou version supérieure pour Windows Vista® et Windows® 7.

Pour obtenir les dernières mises à jour du pilote, visitez le site http://solutions.brother.com/.

Tous les autres noms de marques commerciales, de marques et de produits sont la propriété de leurs sociétés respectives.

Consommables

Modèle		DCP-8110DN	Nom du modele
Cartouche de toner	Fournie	Environ 2 000 pages format A4 ou Letter1	-
	Standard	Environ 3 000 pages format A4 ou Letter1	TN-3330
	Haut rendement	Environ 8 000 pages format A4 ou Letter1	TN-3380
Tambour		Environ 30 000 pages format A4 ou Letter (1 page/tâche)2	DR-3300

1 Le rendement approximatif de la cartouche est conforme à la norme ISO/CEI 19752.
La durée de vie du tambour est approximative et peut varier en fonction du type d'utilisation.

Interfaces

Modèle	DCP-8110DN
USB	USB 2.0 haute vitesse 1 2 Il est recommendé d'utiliser un cable USB 2.0 (type A/B) ne mesurant pas plus de 2 mètres.
Ethernet 3	10BASE-T / 100BASE-TX Utilisez un cable U/UTP Ethernet de catégorie 5 minimum.

1 Vo r appeil pse n e i 2.0. lappieit pte a un ordinateur muni d'une interface USB 1.1.
2 Les ports USB des autres fournisseurs ne sont pas pris en charge.
Pour obtenir les caractéristiques techniques détaillées du réseau, consultez la section Réseau (LAN) >> page 130 et le >> Guide utilisateur - Réseau.

Réseau (LAN)

Remarque

Pour plus de détails sur les caractéristiques techniques du réseau >> le Guide utilisateur - Réseau.

Modèle		DCP-8110DN
Réseau local		Vous pouvez connecter votre apparéil à un réseau pour l'impression réseau et la numérisation réseau. Vous disposez également du logiciel de gestion réseau Brother BRAdmin Light 12.
Protocoles	IPv4	ARP, RARP, BOOTP, DHCP, APIPA (Auto IP), WINS/NetBIOS name resolution, DNS Resolver, mDNS, LLMNR responder, LPR/LPD, Custom port Raw/Port9100, SMTP Client, IPP/IPPS, FTP Client et Serveur, CIFS Client, TELNET Serveur, SNMPv1/v2c/v3, HTTP/HTTPS serveur, TFTP client et serveur, ICMP, Web Services (Print/Scan), SNTP Client
	IPv6	NDP, RA, DNS resolver, mDNS, LLMNR responder, LPR/LPD, Custom port Raw/Port9100, IPP/IPPS, FTP Client et Serveur, CIFS Client, TELNET Serveur, SNMPv1/v2c/v3, HTTP/HTTPS serveur, TFTP client et serveur, SMTP Client, ICMPv6, SNTP Client, Web Services (Print/Scan)
Protocoles de sécurité	Câblé	APOP, POP avant SMTP, SMTP-AUTH, SSL/TLS (IPPS, HTTPS, SMTP, POP), SNMP v3, 802.1x (EAP-MD5, EAP-FAST, PEAP, EAP-TLS, EAP-TTLS), Kerberos

1 (Pour les utilisateurs Windows®) Brother BRAAdmin Light est disponible sur le CD-ROM fourni avec l'appareil. (Pour les utilisateurs Macintosh) Brother BRAAdmin Light est disponible en téléchargement à l'adresse http://solutions.brother.com/.
(Pour les utilisateurs Windows®) Si vous souhaitez une gestion plus avancée de l'appareil, utilisez la dernière version de l'utilitaire Brother BRAdmin Professional disponible en téléchargement à l'adresse http://solutions.brother.com/.

E

Index

A

ACL (écran à cristaux liquides) 6, 103

AIDE

Messages à l'écran ACL 103

Tableau des menus 104

Apple Macintosh

Voir Guide utiliser - Logiciel.

C

Cartouche d'encre

replacement 42

Chargeur automatique de documents

utilisation 25

Connectivé réseau

Consommables

ControlCenter2 (pour Macintosh)

Voir Guide utiliseur - Logiciel.

ControlCenter4 (pour Windows®)

Voir Guide utiliser - Logiciel.

Copie

touches 6

D

DEL d'etat 8

Dépistage des pannes 87

bourrage de document 73, 74

bourage papier 75, 76, 77, 80, 84

messages d'erreur sur l'écran ACL 67

messages de maintenance sur

I'ecran ACL 67

si vous avez des difficultés

impression 87

logiciel 90

manipulation du papier 89

numérisation 90

qualité d'impression 93

qualité de copie 90

réseau 91

Dimensions 118

Document

document à partir de votre

ordinateur 33

pilotes 124

qualité 93

résolution 124

specifications 124

Voir Guide utiliser - Logiciel.

Impression directe 28

specifications 125

Touche Direct 29

Impression sécurisée, touche 7

Informations sur l'appareil

comment réinitialiser l'appareil 102

DEL d'etat 8

fonctions de réinitialisation 102

numéro de série 102

M

Macintosh

Voir Guide utiliser - Logiciel.

cartouche de toner 42

tambour 49

Memoire 118

Messages d'erreur sur I'ecran LCD 67

Impr.impos. XX 69

Mémoire saturee 70

Numér'impos. XX 70

Pas de papier 70

Mode, acces
copie 27
Scan .7

N

Nettoyage fil corona 58
scatter 57
tambour .60

Nuance™ PaperPort™ 12SE
Voir Guide utiliser - Logiciel. Consultez également la section Aide de l'application Nuance™ PaperPort™ 12SE pour acceder aux guides pratiques.

Numérisation
Voir Guide utiliser - Logiciel.
Numériser un document vers un ordinateur

Numéro de série emplacement Voir l'intérieur du capot avant

P

Papier 20
capacité du bac 21
comment charger 10
dans le bac à papier 10
dans le bac multifonction 12
format 17, 20
recomméde 20, 21
type 17, 20

Poids 118
Présentation du panneau de commande ...6
Presto! PageManager
Voir Guide utiliser - Logiciel. Consultez également la section Aide de l'application Presto! PageManager.
Programmation de votre apparéil 103

Q

Qualité impression 93

R

Remplacement cartouche de toner 42 tambour 49
Réseau impression Voir Guide utiliser - Réseau. numérisation Voir Guide utilisé - Logiciel.
Résolution copie 122 impression 124 Scan 123

T

Tableau des menus 104
Tambour
nettoyage 58, 60
remplacement 49
Texte, saisie 116

V

Vitre du scanner utilisation 26
Volume, parametre bip sonore 9

W

Windows® Voir Guide utiliseur - Logiciel.

brother®

Visitez notre site World Wide Web http://www.brother.com/

L'utilisation de cet apparéil n'est homologué que dans le pays où il a été achété. Les sociétés locales Brother ou leurs concessionnaires n'offrent un service d'assistance que pour les apparéils achétés dans leur pays respectif.
