MDRC207SLF01G - Congélateur MIDEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur coffre
Marque	Midea
Modèle	MDRC207SLF01G
Dimensions (approx.)	80 × 50 × 85 cm (L × P × H)
Poids (approx.)	30 kg
Alimentation	220-240 V, 50 Hz
Classe climatique	SN-N-ST-T (adapté à une utilisation à des températures ambiantes de 10 °C à 43 °C)
Pieds de nivellement	Pieds réglables pour mise à niveau
Joint de porte	Amovible, remplaçable
Charnières de porte	Métalliques avec couvercles plastique ou en plastique, remplaçables
Panier	Amovible, remplaçable
Poignée de porte	Dissimulée ou remplaçable selon modèle
Balconnets de porte	Non disponibles sur cette série
Dégivrage	Manuel (dégivrage périodique recommandé)
Sécurité	Débranchez avant entretien, ne pas toucher avec mains mouillées, ne pas démonter le circuit frigorifique
Entretien	Nettoyer le joint avec eau tiède, vérifier les charnières, remplacer les pièces usées
Pièces détachées	Joint, charnières, panier, poignée, pieds – pièces d'origine recommandées
Réparabilité	Réglages et remplacements possibles par l'utilisateur selon les instructions

FOIRE AUX QUESTIONS - MDRC207SLF01G MIDEA

Comment mettre à niveau mon congélateur Midea MDRC207SLF01G ?

Tournez les pieds de nivellement dans le sens antihoraire pour soulever l'appareil ou dans le sens horaire pour l'abaisser. Assurez-vous que tous les pieds sont en contact ferme avec le sol.

Comment remplacer le joint de porte de mon congélateur Midea ?

Retirez l'ancien joint en le tirant délicatement des rainures. Installez le nouveau joint en alignant d'abord les quatre coins, puis pressez fermement dans la rainure. Utilisez du ruban adhésif double face si nécessaire.

Que faire si la porte de mon congélateur ne ferme pas correctement ?

Vérifiez d'abord les pieds de nivellement pour que l'appareil soit d'aplomb. Si le problème persiste, inspectez le joint de porte pour détecter des déformations ou des corps étrangers, et remplacez-le si usé.

Comment changer la charnière de porte du congélateur Midea ?

Débranchez l'appareil et attendez 30 minutes. Retirez les couvercles de charnière, dévissez toutes les vis, retirez l'ancienne charnière et installez la nouvelle en suivant l'ordre inverse. Utilisez des tournevis isolés.

Puis-je installer une poignée de porte si mon modèle n'en a pas ?

Si la porte ne comporte pas de trous de vis pré-percés, n'essayez pas d'installer une poignée sous peine d'endommager l'appareil. Dans le cas contraire, fixez la poignée avec les vis fournies dans le sachet d'accessoires.

Comment nettoyer l'intérieur de mon congélateur coffre Midea ?

Débranchez l'appareil, retirez les aliments et le panier. Nettoyez avec un chiffon doux imbibé d'eau tiède et un détergent doux. Séchez soigneusement avant de rebrancher.

Quels outils sont nécessaires pour l'entretien du congélateur Midea ?

Tournevis (tête Phillips et plate), clé hexagonale (2,5/3/4 mm), pince, clé M8, niveau à bulle, ruban d'emballage, gants de sécurité et lunettes de sécurité.

Que faire si mon congélateur fait du bruit ?

Vérifiez que l'appareil est de niveau et que les pieds sont stables. Assurez-vous que le compresseur n'est pas en contact avec un meuble. Si le bruit persiste, contactez le service après-vente.

Puis-je dégivrer mon congélateur Midea avec un sèche-cheveux ?

Oui, vous pouvez utiliser un sèche-cheveux à basse température pour accélérer le dégivrage, mais maintenez une distance de sécurité et évitez de chauffer directement les pièces en plastique.

Où puis-je trouver des pièces de rechange pour mon congélateur Midea ?

Contactez votre revendeur ou le fabricant Midea pour obtenir des pièces d'origine. Utilisez uniquement des pièces recommandées pour garantir la sécurité et le bon fonctionnement.

MODE D'EMPLOI MDRC207SLF01G MIDEA

Série de congélateurs coffres

Manuel d'utilisation

Avertissements : Avant d'utiliser ce produit, veuillez lire attentivement ce manuel et le conserver à titre de référence. Le modèle et les spécifications sont sujets à modification sans préavis pour l'amélioration du produit. Contactez votre revendeur ou le fabricant pour plus de détails. Le diagramme ci-dessus est donné à titre indicatif. Veuillez vous référer à l'apparence du produit réel comme standard.

Merci d'avoir choisi Midea ! Avant d'utiliser votre nouveau produit Midea, veuillez lire attentivement ce manuel afin de vous assurer de savoir comment utiliser les fonctions et les modes de votre nouvel appareil en toute sécurité.

1 Consignes de sécurité

1.1 Explication des symboles....3 1.2 Règles générales de sécurité....3 1.3 Mesures de prévention et de protection contre les dangers....3 1.4 Normes de sécurité de l'équipement....3 1.5 Procédures d'intervention....4 1.6 Remarques particulières....4 1.7 Conseils importants....4

3 Réglage ou remplacement de pièces....6

3.1 Réglage des pieds de nivellement....6 3.2 Remplacement du joint d'étanchéité de la porte....7 3.3 Remplacement des charnières de porte....8 3.4 Remplacement du panier....11 3.5 Remplacement de la poignée de porte....12 3.6 Remplacement des balconnets de porte....12

1.1 Explication des symboles

• Gardez toutes les étiquettes sur l'équipement intactes. Ne les déchirez pas et ne les modifiez pas.
• Voici l'explication des signes que vous pourriez trouver sur l'équipement ou dans ce manuel.

Informations/Conseils

Attention. Faites attention à...

Risque dû à la surface à haute température

Vous arrêtez pendant l'assemblage

Outils et matériaux auxiliaires recommandés

Choisir et passer à l'alternative choisie

1.2 Règles générales de sécurité

Avant d'effectuer l'entretien de l'équipement, assurez-vous d'avoir lu, compris et respecté les procédures de sécurité suivantes.

Prévention des chocs électriques :

• Avant toute intervention, assurez-vous de couper l'alimentation électrique.
• Ne touchez aucun composant électrique avec les mains mouillées.
• Vérifiez que le cordon d'alimentation, la fiche et la prise ne sont pas endommagés. En cas de dommage, contactez immédiatement un professionnel pour le remplacement.

Prévention des blessures mécaniques :

• Portez des gants de protection à tout moment pendant l'intervention pour vous protéger contre les bords tranchants ou les surfaces à température élevée de l'équipement.
• Ne touchez aucune pièce mécanique en mouvement.
• Au moins deux personnes sont nécessaires pour transporter l'équipement.
• Lorsque vous travaillez en hauteur ou installez des objets lourds, prenez des précautions pour éviter les chutes.

1.4 Normes de sécurité de l'équipement

• Utilisez des pièces de rechange des fabricants d'origine.
• Évitez de toucher les modules électroniques ou les connecteurs à mains nues.

Préparation avant l'intervention :

• Assurez-vous que l'équipement est hors tension.
• Portez correctement l'équipement de protection. • Assurez-vous que la zone de travail est propre.

Points à prendre en compte pendant l'intervention :

• N'utilisez pas de rallonges. - Ne placez pas l'équipement à l'envers et ne l'utilisez pas en sens inverse.

Inspection après l'intervention :

• Assurez-vous que le câblage est fermement connecté et qu'il n'y a aucun dommage.
• Assurez-vous que tous les couvercles de protection sont réinstallés.

1.6 Remarques particulières

• Ne démontez pas le système de réfrigération.
• Ne modifiez pas le circuit haute tension.
• Gardez les enfants éloignés de la zone de travail.

1.7 Conseils importants

• La violation des consignes d'intervention peut entraîner des blessures corporelles et endommager l'équipement, et également l'annulation de la garantie.
• Si vous avez des questions, veuillez consulter le service après-vente.

2 OUTILS Et matériaux auxiliaires recommandés

Les outils suivants peuvent être nécessaires.

Il est recommandé d'utiliser des tournevis isolants et des gants antistatiques.

Si vous n'avez pas les outils présentés dans le diagramme, vous pouvez utiliser des alternatives.

similaires

N° Outils/Matériaux auxiliaires Diagramme de l'outil Remarques
1	Tournevis(tête Phillips, tête plate)		Les tournevis isolants sont recommandés.
2	Clé hexagonale :∅2,5 mm/3 mm/4 mm		• Vis de charnière centrale : 4 mm• Vis de poignée de porte : 2,5 mm/3 mm
3	Pinces
4	Clé (M8)
5	Niveau à bulle/Mètre ruban
6	Ruban d'emballage
7	Gants de sécurité		Les gants antistatiques sont recommandés.
8	Lunettes de sécurité

3.1 Réglage des pieds de nivellement

Si le congélateur coffre est instable ou tremble, suivez les étapes ci-dessous pour ajuster les pieds de nivellement et vous assurer qu'il est à niveau.

Attention

Prenez des précautions de sécurité pendant l'intervention pour éviter que le congélateur ne bascule.

Gants de sécurité

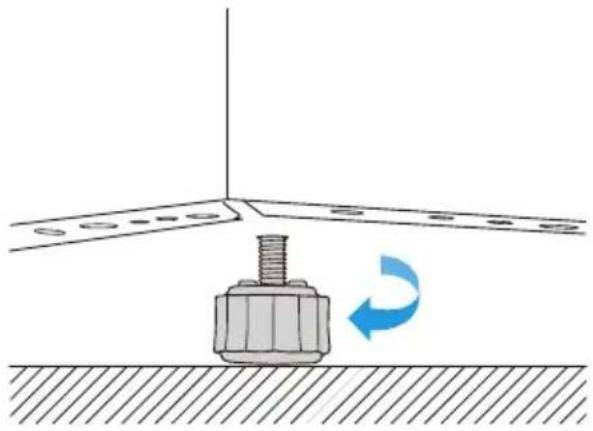

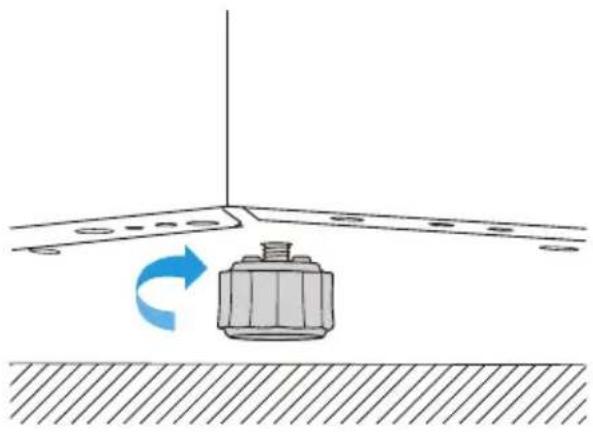

Faire pivoter les pieds de nivellement

Tournez le pied de nivellement dans le sens antihoraire. Lorsque le pied de réglage est desserré, la distance entre le congélateur et le sol augmente, et le congélateur est soulevé. Dans le cas contraire, la distance entre le congélateur et le sol est réduite.

B). Les pieds sont au sol

Le dessous de tous les pieds de nivellement est entièrement et fermement en contact avec le sol, garantissant que le congélateur reste stable.

Installer dans l'ordre inverse.

3.2 Remplacement du joint d'étanchéité de la porte

Les joints de porte sont généralement conçus comme des pièces amovibles qui peuvent être installées ou retirées à la main.

Installation

• Le joint est extensible, donc si vous ne fixez qu'une extrémité, il pourrait s'étirer et ne pas s'ajuster correctement contre la gorge de la porte.
• Les joints neufs et anciens peuvent présenter de légères différences d'épaisseur, mais cela n'affectera pas la fermeture ou le fonctionnement de la porte sur le long terme.
• Les petites ouvertures ou trous dans le joint sont conçus pour la ventilation et ne sont pas des défauts.

Sèche-cheveux ou eau chaude ; ruban d'emballage

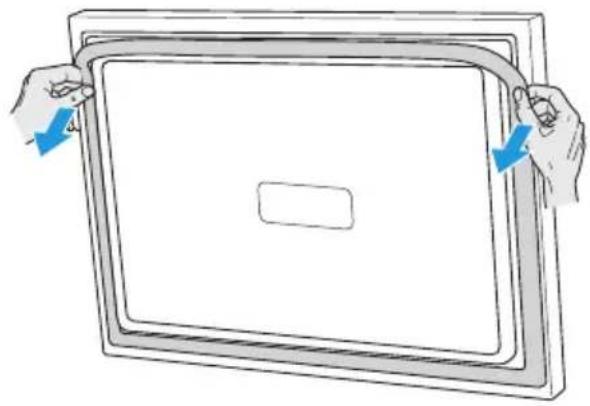

A). Retirer l'ancien joint

Ouvrez la porte, localisez les points de fixation du joint, puis tirez délicatement le joint de porte des rainures d'angle, des côtés gauche et droit.

Veillez à ne pas trop forcer, car cela pourrait endommager le joint. Si vous devez nettoyer le joint, assurez-vous de marquer sa position pour faciliter sa réinstallation.

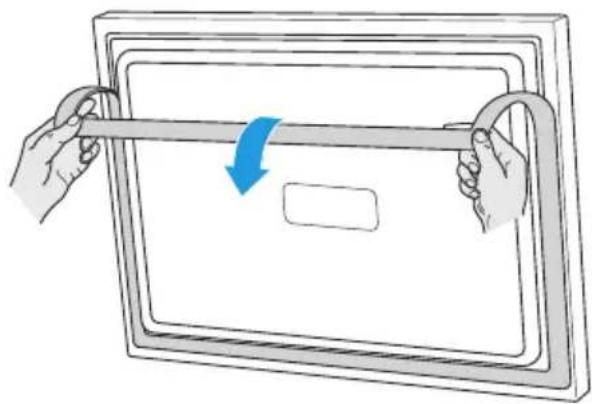

B). Détacher l'ancien joint

Tirez complètement le joint hors de la rainure.

Avant de détacher le joint, vérifiez la rainure de la porte à la recherche de tout dommage ou corps étranger.

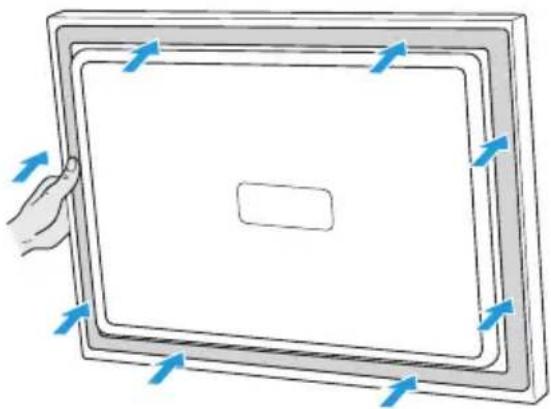

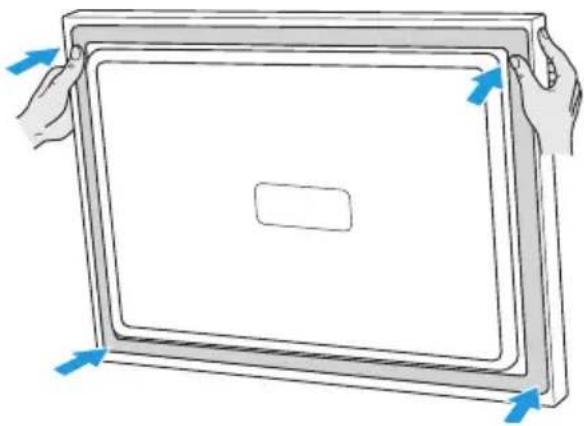

C). installer le nouveau joint

Alignez et fixez les quatre coins du joint, puis pressez-les dans les rainures.

Avant l'installation, vérifiez que le joint n'est pas déformé. Une légère courbure est normale, il suffit de la redresser.

Si le joint n'est pas fermement inséré, utilisez du ruban adhésif double face 3M pour le fixer.

Pressez fermement toute la bande de joint dans la rainure, puis ouvrez et fermez la porte pour assurer une bonne étanchéité.

Le joint de porte doit être entièrement installé et rester bien ajusté contre le cadre de la porte sans aucun espace vide.

3.3 Remplacement des charnières de porte

Si vous rencontrez des difficultés pour ouvrir ou fermer la porte, ou si vous remarquez que la porte tombe ou est mal alignée avec les autres portes ou les armoires adjacentes, cela peut indiquer un problème avec la charnière. Suivez les étapes ci-dessous pour remplacer la charnière.

Attention

Avant de retirer les charnières, assurez-vous que la porte est fermée.

La surface du congélateur peut devenir chaude pendant le fonctionnement. Par conséquent, avant toute intervention, débranchez le cordon d'alimentation et attendez au moins 30 minutes pour éviter tout contact avec la surface chaude.

Tournevis ; gants de sécurité

Il existe deux types de charnières de porte. Identifiez votre type de charnière et suivez les étapes de remplacement correspondantes ci-dessous.

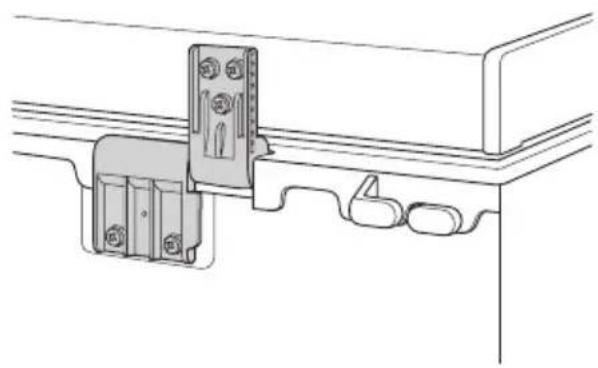

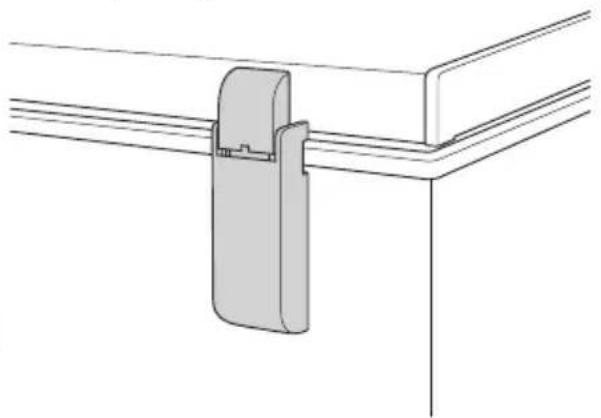

1. Charnière métallique avec couvercles en plastique

1. Charnière en plastique

Méthode générale pour démonter la porte et la charnière.

A). Retirer le couvercle de la charnière inférieure

Poussez délicatement vers le haut à partir du bas du couvercle de la charnière inférieure pour le soulever, insérez un doigt de chaque main ou un outil approprié dans le rabat central, puis tirez le couvercle vers l'extérieur.

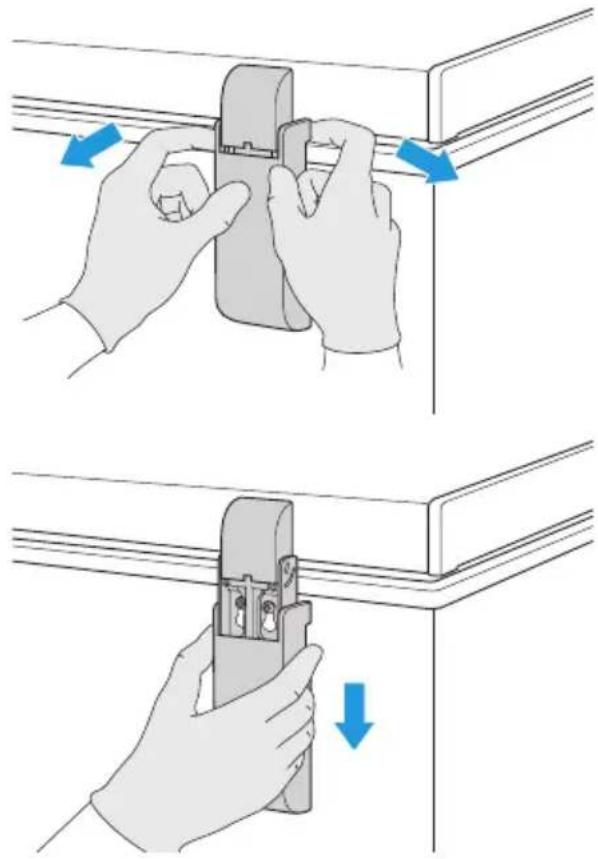

B). Retirer le couvercle de la charnière supérieure

Insérez un tournevis ou un outil conique similaire dans l'encoche du couvercle de la charnière supérieure, faites levier en diagonale vers le haut le long de l'encoche, puis tirez le couvercle vers l'extérieur.

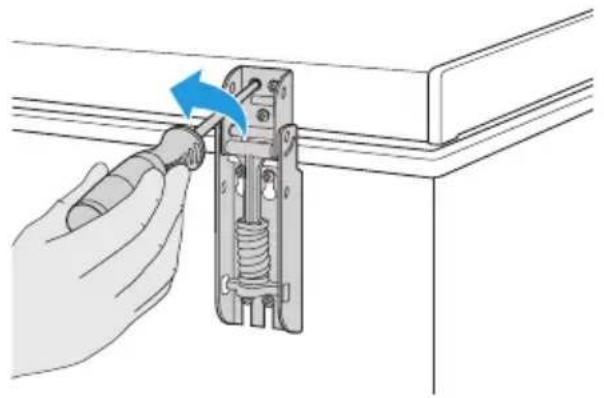

Tournez le tournevis ou un outil alternatif dans le sens antihoraire pour retirer toutes les vis de la charnière.

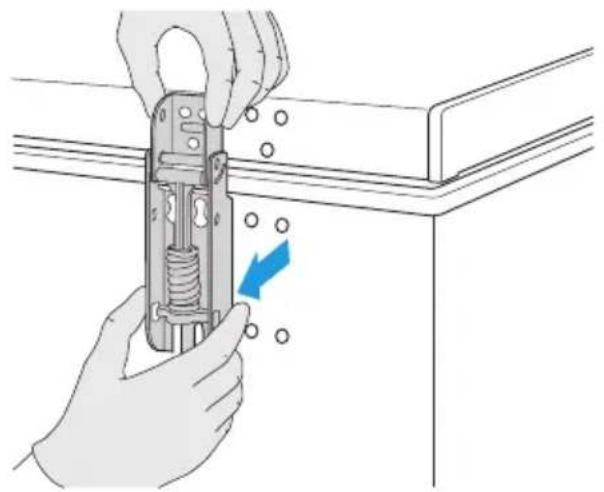

D). Retirer l'ancienne charnière et installer la nouvelle

Après avoir retiré les vis, retirez l'ancienne charnière et installez la nouvelle.

Installer dans l'ordre inverse.

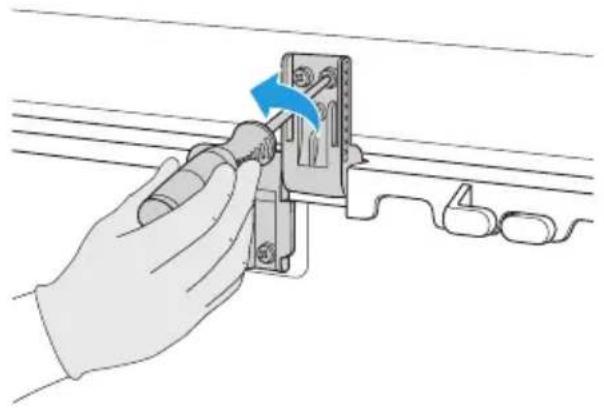

A). retirer les vis de la charnière

Tournez le tournevis ou un outil alternatif dans le sens antihoraire pour retirer toutes les vis de la charnière.

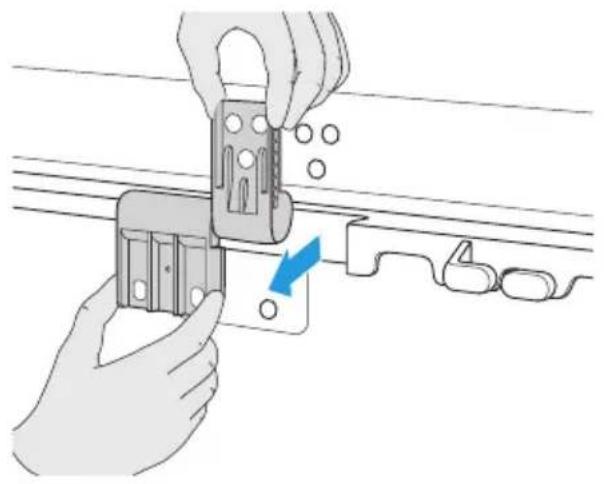

B). Retirer l'ancienne charnière et installer la nouvelle

Après avoir retiré les vis, retirez l'ancienne charnière et installez la nouvelle.

Installer dans l'ordre inverse.

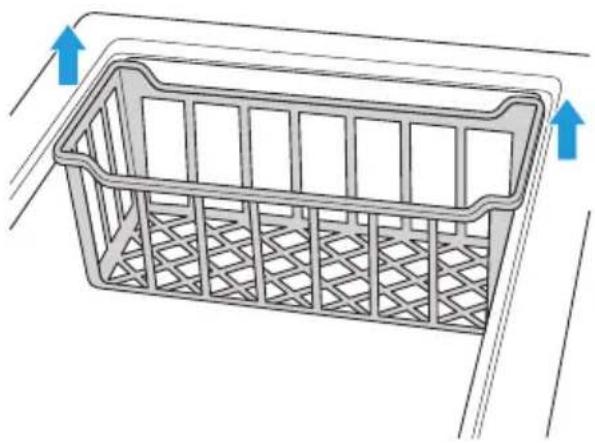

3.4 Remplacement du panier

Ouvrez la porte, tirez l'ancien panier vers le haut pour le retirer, puis placez le nouveau panier et fixez-le.

3.5 Remplacement de la poignée de porte

- Si votre modèle de congélateur est équipé de poignées de porte dissimulées, aucune installation ou remplacement de poignée n'est nécessaire.

Si votre modèle de congélateur n'a pas de trous de vis pré-percés sur la porte, n'essayez pas d'installer une poignée, car cela pourrait endommager le congélateur.

• S'il y a des trous de vis pré-percés sur la façade de la porte, vous pouvez installer ou remplacer la poignée de porte. La poignée et les vis se trouvent généralement dans le sac d'accessoires.
• Si la poignée est lâche ou endommagée, ou si une vis est lâche, suivez les étapes ci-dessous pour remplacer la poignée.

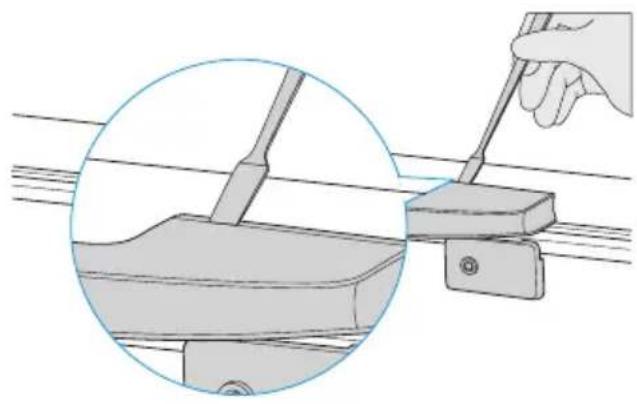

• Utilisez un outil pour faire levier sur le couvercle de la poignée de porte.
• Retirez le couvercle de la poignée de porte.

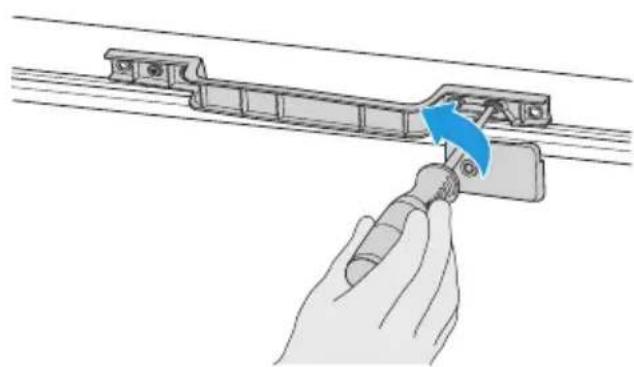

1. Tournez le tournevis ou un outil alternatif dans le sens antihoraire pour retirer les vis.
2. Retirez la base de la poignée de porte.

Installer dans l'ordre inverse.

3.6 Remplacement des balconnets de porte

Cette série de congélateurs n'a pas de balconnets de porte.
