3SU1803-3NB00-1AE1 - Pupitre de commande industriel SIEMENS - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil 3SU1803-3NB00-1AE1 SIEMENS au format PDF.
Choisissez votre langue et indiquez votre email : nous vous enverrons une version traduite specifiquement.
| Type de produit | Pupitre de commande industriel |
| Marque | Siemens |
| Modèle | 3SU1803-3NB00-1AE1 |
| Dimensions (H x L x P) | 346 mm x 68,5 mm x 110 mm |
| Poids approximatif | 0,5 kg |
| Matériau du boîtier | Polycarbonate et métal |
| Indice de protection | IP65 |
| Tension assignée d'isolement | 400 V AC |
| Courant assigné d'emploi | 10 A |
| Nombre de contacts | 1 contact à fermeture (NO) |
| Actionneur | Poussoir noir, momentané |
| Température de fonctionnement | -25 °C à +70 °C |
| Section de raccordement | 2 x (0,5 à 1,5) mm², adaptable AWG 18-14 |
| Couple de serrage des vis | 0,8 à 0,9 Nm |
| Accessoires fournis | Platine de montage, joint d'étanchéité |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec ou légèrement humide |
| Sécurité | Conforme aux directives UE et UK (déclaration de conformité) |
| Pièces de rechange | Bloc de contact (3SU1950-0HN10-0AA0), socle de montage (3SU1400-1AA10-1.A0) |
| Réparabilité | Remplacement possible du bloc de contact et de l'actionneur |
FOIRE AUX QUESTIONS - 3SU1803-3NB00-1AE1 SIEMENS
Quelles sont les dimensions exactes du pupitre ?
Les dimensions sont de 346 mm de hauteur, 68,5 mm de largeur et 110 mm de profondeur.
Quel est le degré de protection ?
L’appareil bénéficie d’un indice de protection IP65 contre la poussière et les projections d’eau.
Comment raccorder les fils électriques ?
Utilisez des embouts conformes à la norme DIN 46228. Section recommandée : 2 x 0,5 à 1,5 mm² ou AWG 18-14. Serrez les vis avec un couple de 0,8 à 0,9 Nm.
Puis-je utiliser ce pupitre en extérieur ?
Oui, grâce à l’indice de protection IP65, il convient pour une utilisation en extérieur à l’abri de l’eau sous pression.
Comment nettoyer le pupitre ?
Essuyez avec un chiffon doux et sec. Pour les salissures tenaces, humidifiez légèrement le chiffon sans détergent agressif.
Peut-on remplacer le bloc de contacts ?
Oui, le bloc de contacts est amovible et remplaçable par la référence 3SU1950-0HN10-0AA0.
Quelles sont les températures d’utilisation ?
La plage de température de fonctionnement est de -25 °C à +70 °C.
Le pupitre est-il conforme aux normes européennes ?
Oui, il est conforme aux directives UE et UK. La déclaration de conformité est disponible dans la notice.
Quel outil utiliser pour le serrage des vis ?
Utilisez un tournevis cruciforme de type PZ1 conforme à la norme DIN ISO 8764-1.
Où trouver la notice complète ?
La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com.
Questions des utilisateurs sur 3SU1803-3NB00-1AE1 SIEMENS
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Pupitre de commande industriel au format PDF gratuitement ! Retrouvez votre notice 3SU1803-3NB00-1AE1 - SIEMENS et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil 3SU1803-3NB00-1AE1 de la marque SIEMENS.
MODE D'EMPLOI 3SU1803-3NB00-1AE1 SIEMENS

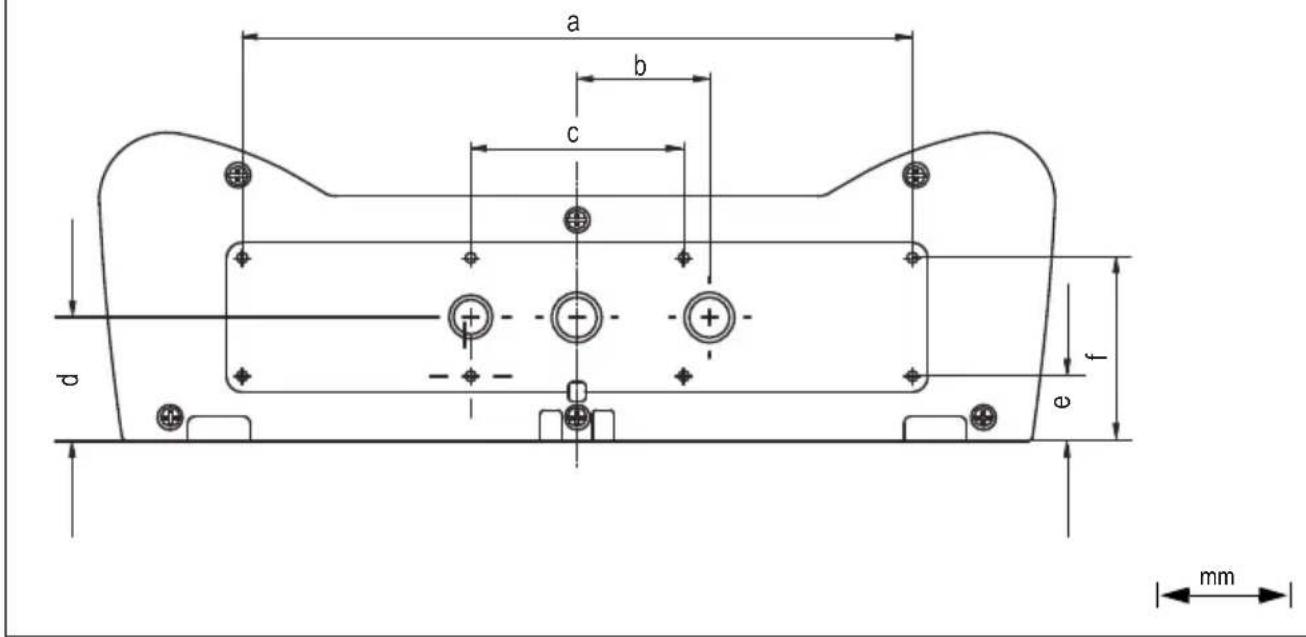

| a b c d e f | ||||||
| 3SU1803-......-....3SU1853-......-.... | 346 68,5 | 110 64,1 33,6 94,6 | ||||
3SU1950-0HN10-0AA0
| 3SU1400-1AA10-1.A0 | |

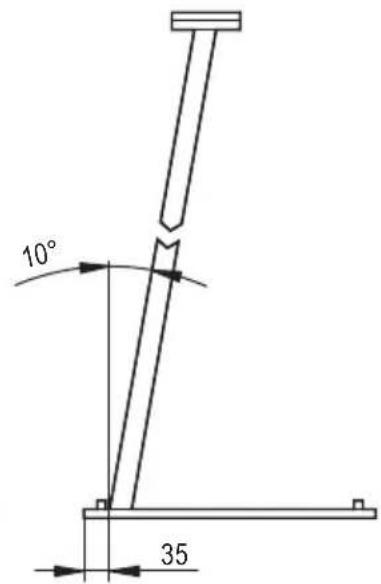

| 10° DIN ISO 8764-1-PZ1 | 0,8 ... 0,9 Nm (7.0 to 7.9 lb.in) |
| 7 DIN 46228 | 2 x (1,0 ... 1,5) mm² |
| 7 DIN 46228 | 2 x (0,5 ... 0,75) mm² |
| 7 DIN 46228 | 2 x (1,0 ... 1,5) mm² |
| AWG | 2 x 18 to 14 |
| 3RA2908-1A: 3,0 mm x 0,5 mm | |
| 8 | 2 x (0,25 ... 1,5) mm² |
| - | |
| 8 | 2 x (0,25 ... 1,5) mm² |
| 8 | 2 x (0,25 ... 0,75) mm² |
| DIN 46228 | |
| AWG | 2 x 24 to 16 |
SIEMENS AG / SI EP (DE-92220 Amberg)
| DE | erklärart, dass das Produkt mit den im Anhang (EU- und UK-Konformitätserkläung) angegebenen Richtlinien und Normen übereinstimmt. | verantwortlich: SI EP R&D |
| EN | explains that the product complies with the guidelines and standards given in the appendix (EU and UK declaration of conformity). | Responsible: SI EP R&D |
| FR | déclaré que le produit est conforme aux directives et normes indiquées en annexe (déclaration de conformité CE et britannique). | responsible: SI EP R&D |
| ES | declarque que el produit es conforme con las directivas y normas indicadas en el anexo (declaración de conformidad de la UE y UK). | responsible: SI EP R&D |
| IT | dichiarafa, che il prodotto è conforme alle direttive e norme elencate in appendice (dichiarazione di conformità UE e UK). | responsible: SI EP R&D |
| PT | explica que o produits está em conformidade com as diretivas e normas aparecidas no anexo (declarção de conformidade UE e RU). | responsavel: SI EP R&D |
| BG | deklapiraca, Que não éramente cBJTCTBA Na NOSOCHNTE B PIPINOJHNETO (Déknapaíra 3a CBJTBECTBME Ha EC i BéniKoBpHTANIA) DIREKTINBI N CTANDAPI. | otrobopeh: SI EP R&D |
| CS | prohlaujue, ze se výrobek shoduje se směnicemi a normami uvedenyúmi v pflöze (Prohlášeni o shodé pro EU a UK). | odpovedný: SI EP R&D |
| DA | erklærer, at produitet stemmer overens med de direktiver og standarder, som er angivet i bilaget (EU- og UK-overensstemmelseserklæring). | Ansvarlig: SI EP R&D |
| EL | δηλωνει οπι Προίου συμφωνει με τις σθηγίες και τα πρότια Που αναφέρονται στο παράρημα (Διλωσι συμóρφωνις EE και HB). | utεύθυος: SI EP R&D |
| ET | deklareerib, et toode vastab lisas (EL- ja Ühendkuningriigi vestavusdekarlatsooon) nimetatud direktiividele ja normidele. | vastutav: SI EP R&D |
| FI | vakuuttaa, età tuote on liitteessä (EU- ja UK-vaatimustemukaisuusilmoitus) ilmoitettujan direktivien ja standardien mukainen. | Vastuullinen taho: SI EP R&D |
| HR | izjavljuie da je proizvod specificiran u Dodatu (EU i UK izjava o sukladnosti) sukladan direktivama i normama | odgovorna osoba: SI EP R&D |
| HU | kinyilvánitja, hagy a termék a függelékben (EU/UK megfelelöségi nyilatkozat) felsorolt irányelvekkel és normákkal összhangban van. | felelös: SI EP R&D |
| LT | pareiška, kad produktas atitinka priede (ES ir JK atitikties deklaraciça) nurodytas direktyvas ir standartus. | atsakingas: SI EP R&D |
| LV | aplicicina, ka izstrādajums atbilist pielikumã (ES un Apvienotãs Karalistes atbilstfibas deklaracjia) norādlto direktfvu un normu prasibãm. | atbildfgs: SI EP R&D |
| NL | verklaart dat het product in overeenstemming is met de in de bijlage (EU- en UKCA-Conformiteitsverklaring) vermelde richtlijnen en normen. | verantwoordelijk: SI EP R&D |
| PL | oswiadcza, ze produit jest zgodny z podanymi w załoczniku (Deklaracja zgodnosci UE i UK) dyrektywami i normami. | odpwiedzialny: SI EP R&D |
| RO | declarçă,ă produusul este conform cu directiveleși normele din anexă (Declarata de conformitate UEși UK). | responsabil: SI EP R&D |
| SK | prehlasuje, ze výrobok sa zhoduje so smernicami a normami uvedenyúmi v prilohe (Vyhlásenie o zhode pre EU a Spojené krǎlovstvo). | zodpovedný: SI EP R&D |
| SL | izjavla, da je izdelek skladen z v prilogi (Izjava o skladnosti EU in UK) navedenimi smernicami in normami. | odgovornost: SI EP R&D |
| SV | försakrar att produkten overensättemmer med de i bilagan (EU-försakran om overensstämmlse / UKCA-märkning) angivna direktiven och normerna. | ansvarig: SI EP R&D |
| TR | ürünun ekteki belgede (AB ve Birlesik Krallik Uygunluk Beyanı) belirlümş olan direktif ve standartla uygün Olduğunu borian eder. | Sorumlu: SI EP R&D |
| PY | obyschreț, что主题教育е COOTBCTBÜEТУказаннь в приложени (Декларця соответсгиястада у gun oldanpamam EC i CoedinienHORO kOPolebctBa) direktimbam и hopmam. | otbetCTBENHb: SI EP R&D |
| 中文 | 声明产品符合附录（欧盟和英国一致性声明）内说明的准则和标准。 | 负责部门: SI EP R&D |
