Archer K-R32065 - Meuble de salle de bain KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuble de salle de bain
Marque	Kohler
Modèle	Archer K-R32065
Installation	Murale (encastrée ou sur barre de fixation)
Ouverture de porte	Réversible (droite ou gauche)
Étagères	Réglables (avec clips)
Miroirs latéraux	Inclus (deux miroirs)
Sécurité électrique	Risque de choc électrique ; nécessité de déplacer le câblage existant si présent
Sécurité de montage	Doit être fixée aux montants de l'ossature ou utiliser des chevilles d'ancrage adaptées
Protection du produit	Ne pas laisser la porte supportée par une seule charnière lors de l'installation
Chevilles d'ancrage	Non fournies ; doit être adaptée au poids de l'armoire
Vis de fixation	Fournies avec la barre (têtes hexagonales de 2")
Dégagements minimum	3" (76 mm) de chaque côté
Câblage électrique	Peut nécessiter un déplacement ; consulter un professionnel si tuyauterie ou mur porteur
Pièces de rechange	Disponibles sur commande au 1-800-4-KOHLER ou en ligne
Service client	1-800-4-KOHLER (456-4537)
Nettoyage	Chiffon doux et humide ; sécher immédiatement
Réversibilité de la porte	Pivotement possible en tournant l'armoire

FOIRE AUX QUESTIONS - Archer K-R32065 KOHLER

Comment installer le meuble Archer K-R32065 ?

L'installation nécessite de marquer la position de la barre de fixation, percer des trous dans le mur (un trou doit se trouver sur un montant), insérer des chevilles d'ancrage si nécessaire, fixer la barre avec des vis à tête hexagonale de 2". Ensuite, soulever l'armoire avec aide et la placer sur la barre. Installer les supports latéraux, retirer la protection, installer les miroirs latéraux en appliquant une pression pendant 20 secondes, puis installer les clips d'étagère et les étagères. Enfin, aligner la porte si nécessaire.

Que faire si des pièces sont manquantes ?

Si des pièces sont manquantes, ne pas retourner le produit au magasin. Appeler le service client au 1-800-4-KOHLER (456-4537) ou commander en ligne sur kohler.com/serviceparts.

Comment inverser le sens d'ouverture de la porte ?

Pour inverser l'ouverture de la porte, il faut tourner l'armoire pour un pivotement de porte à droite ou à gauche. Suivre les instructions de montage en conséquence.

Comment aligner la porte après installation ?

Si la porte n'est pas alignée, utiliser les ajustements fournis. La notice indique "Le cas échéant, aligner la porte" après l'installation des étagères.

Quels outils sont nécessaires pour l'installation ?

Les outils requis incluent un localisateur de montants, une perceuse, des chevilles d'ancrage (non fournies), des vis à tête hexagonale de 2" (fournies avec la barre), et un tournevis. Des outils pour cloisons sèches et charpentes peuvent être nécessaires.

Comment nettoyer le meuble ?

Nettoyer le meuble avec un chiffon doux et humide, puis sécher immédiatement. Éviter les produits abrasifs ou solvants.

Puis-je installer ce meuble dans une salle de bain avec branchements électriques ?

Attention, il y a un risque de choc électrique. Il peut être nécessaire de déplacer le câblage électrique existant. Si des tuyaux d'alimentation ou d'évacuation sont présents, ou si le mur est porteur, consulter un professionnel avant l'installation.

Où puis-je acheter des pièces de rechange ?

Les pièces de rechange sont disponibles en appelant le 1-800-4-KOHLER (456-4537) ou en ligne sur kohler.com/serviceparts.

Comment fixer le meuble sur un mur sans montants ?

Sur un mur sans montants, il est impératif d'utiliser des chevilles d'ancrage adaptées au poids du meuble. La barre de fixation doit être solidement fixée. Suivre les instructions du fabricant des chevilles.

Quelles précautions de sécurité prendre lors de l'installation ?

Principales précautions : utiliser des chevilles d'ancrage adaptées au poids, ne pas laisser la porte supportée par une seule charnière lors de l'installation, déplacer tout câblage électrique dans la cavité, et respecter les dégagements minimum de 3" (76 mm) autour du meuble.

MODE D'EMPLOI Archer K-R32065 KOHLER

Record your model number.
Noter le numéro du modèle.
Anote su número de modelo.

STOP

produit au magasin si de nièces sont manquantes.

Les pièces de rechange peuvent être commandées en composant le 1-800-4KOHLER (456-4537) ou en ligne, à l'adresse kohler.com/serviceparts

ALTO

ATTENTION: Risque de choc électrique. Il sera peut-être nécessaire de déplacer le câblage électrique.

ATTENTION : Risque de

dommages matériels. Utiliser des chevilles d'ancrage (non fournies) pour le poids de charge de ce produit. Se référer aux instructions du fabricant des chevilles d'ancrage.

AVIS: Risque d'endommagement du produit. Ne pas laisser la porte supportée par une seule articulation lors du retrait ou de la réinstallation. Désengager l'articulation inférieure en premier lieu pendant le retrait, puis réattacher l'articulation supérieure en premier lieu pendant l'installation.

Vérifier les dégagements minimum.

Drill holes on the groove. One hole must be on a stud location. Percer des trous sur la rainure. Un trou soit se trouver sur un emplacement de montant.

Marquer l'emplacement des trous sur le mur. Percer les trous. Enfoncer des chevilles d'ancrage (non fournies) aux emplacements nécessaires.

Attacher la barre avec deux vis à tête hexagonale de 2" ou les vis fournies avec les chevilles.

Le cas échéant, tourner l'armoire pour un pivotement de porte à droite ou à gauche.

Avec de l'assistance, placer et maintenir l'armoire dans la barre de fixation.

Positionner les attaches de fixation. Marquer la partie supérieure de la fente.

Mettre l'armoire de côté. Percer des trous et insérer des dispositifs d'ancrage aux emplacements nécessaires. Coloque el gabinete a un lado. Taladre orificios e inserte anclajes donde sea necesario.

Fixer en place avec deux vis à tête hexagonale de 2" ou les vis fournies avec les dispositifs d'ancrage.

Installer les supports latéraux. Retirer la protection.

Installer les miroirs latéraux. Appliquer une pression pendant 20 secondes.

Insérer les clips de l'étagère. Installer les étagères.

Le cas échéant, aligner la porte.

Noter le numéro du modèle.

NE PAS RETOURNER ce produit au magasin si des

Les pièces de rechange peuvent être commandées en composant le 1-800-4KOHLER (456-4537) ou en ligne, à l'adresse kohler.com/serviceparts

ATTENTION: Risque de choc électrique. Il peut être essaire de déplacer le câblage trique.

AVIS: Risque d'endommagement du produit. La cavité murale doit comporter un cadre d'ossature. L'armoire doit être attachée aux montants d'ossature.

AVIS: Risque d'endommagement du produit. Ne pas laisser la porte supportée par une seule articulation lors du retrait ou de la réinstallation. Désengager l'articulation inférieure en premier lieu pendant le retrait, puis réattacher l'articulation supérieure en premier lieu pendant l'installation.

IMPORTANT: Réacheminer tous câbles électriques ou tuyaux d'arrivée d'eau éventuels de la cavité murale. S'il y a des tuyauterie d'aération ou d'écoulement ou s'il s'agit d'un mur porteur, consulter un professionnel avant de continuer.

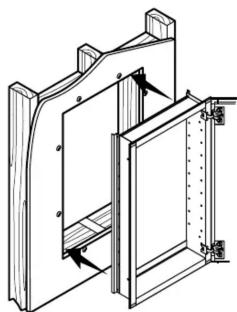

Dimensions de découpe

Vérifier les dégagements minimum.

Measure and mark the cutout. Mesurer et marquer la découpe. Mida y marque la abertura.

Encadrer le vide intérieur du mur.

Le cas échéant, tourner l'armoire pour un pivotement de porte à droite ou à gauche.

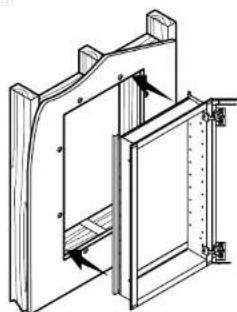

En se faisant aider, soulever l'armoire et la tenir dans la cavité. Con ayuda, suba y sostenga el gabinete en la abertura.

Insérer les clips de l'étagère. Installer les étagères.
