Type de produit	Disjoncteur modulaire TeSys island
Marque	Schneider Electric
Modèle	TPRBCPFN
Alimentation	24 VCC via connecteur à bornes à ressort
Bus de terrain	2 ports RJ45 PROFINET RT
Port de service	1 port RJ45
Logement pour carte mémoire	Micro SD (FAT32)
Indicateurs de statut	DEL
Dimensions (L x H x P)	45 x 90 x 100 mm
Poids	0,2 kg
Fonctions principales	Protection des circuits, contrôle de moteurs, communication PROFINET, diagnostic avancé
Installation	Sur rail DIN, avec clip
Entretien et nettoyage	Nettoyer avec un chiffon sec; ne pas utiliser de solvants
Sécurité	Couper l'alimentation avant toute intervention; réservé au personnel qualifié
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur; contacter Schneider pour réparation
Informations générales	Notice d'utilisation disponible en téléchargement sur notice-facile.com

FOIRE AUX QUESTIONS - TeSys island TPRBCPFN SCHNEIDER

Comment installer le disjoncteur TeSys island TPRBCPFN ?

L'installation doit être réalisée par un personnel électrique qualifié. Montez l'appareil sur un rail DIN à l'aide du clip fourni. Respectez les distances de sécurité et les directives de câblage.

Quelle est l'alimentation requise pour cet appareil ?

L'alimentation est de 24 VCC via le connecteur à bornes à ressort. N'utilisez que la tension spécifiée pour éviter tout risque.

Ce disjoncteur est-il compatible avec le bus PROFINET ?

Oui, il est équipé de 2 ports RJ45 pour PROFINET RT permettant la communication avec les automates et autres appareils du réseau.

Que faire si le voyant DEL clignote en rouge ?

Un voyant rouge clignotant indique une anomalie (défaut de communication, surintensité, etc.). Consultez la notice pour le code erreur ou contactez le support Schneider.

Peut-on utiliser une carte micro SD standard ?

Oui, insérez une carte micro SD formatée en FAT32 dans le logement prévu. Elle permet le stockage de paramètres ou de logs.

Comment effectuer la maintenance de ce disjoncteur ?

Aucune pièce n'est remplaçable par l'utilisateur. Pour toute maintenance, coupez l'alimentation et faites appel à un technicien qualifié.

Quels sont les câbles recommandés pour le raccordement ?

Utilisez des câbles de catégorie 5e ou Industrial Ethernet FastConnect pour les connexions réseau. Respectez les sections de fil indiquées dans la notice.

Le disjoncteur peut-il être monté à l'envers ?

Non, l'appareil doit être monté verticalement avec l'étiquette de nom vers le haut pour garantir une ventilation et un fonctionnement corrects.

Où trouver la notice complète ?

La notice d'utilisation est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction.

Ce modèle est-il conforme aux normes de sécurité ?

Oui, il respecte les normes CEI 60947 et autres directives applicables. Toute intervention doit être effectuée hors tension.

MODE D'EMPLOI TeSys island TPRBCPFN SCHNEIDER

- Lire et comprendre ce document et les documents listé à la page 4 avant l'installation, l'utilisation ou l'entretien votre TeSys island.

- Cet équipement ne doit être installé et entretenu que par du personnel électrique qualifié.

- Coupez toute alimentation de l'équipement avant de travaille sur ou dans cet équipement, d'insérer ou de retirer la carte micro SD, ou de faire des raccordements au port de service ou au bus de terrain.

- N'utilisez que la tension spécifiée lors de l'utilisation de l'appareil, des équipements et des produits associés. Si ces directives ne sont pas respectées, cela entraînera la mort ou des blessures graves.

RISCHIO DI FOLGORAZIONE, ESPLOSIONI O ARCO ELETTRICO

- Ne démontez, ne réparez ou ne modifiez pas cet équipement Il n'y a aucune pièce remplaçable par l'utilisateur.

- Installez et utilisez cet équipement dans un boîtier coté convenablement pour l'environnement dans lequel il devra être utilisé.

- Acheminez toujours les fils de communication et d'alimentation séparément.

Si ces directives ne sont pas respectées, cela peut entraîner la mort ou des blessures graves ou des dommages matériels

FUNZIONAMENTO ANOMALO DELL'APPARECCHIATURA

Connecteur de l'alimentation 24 VCC à bornes à ressort

B. Borne / Port de service 1x RJ45

C. 2 ports RJ-45 pour bus de terrain PROFINET RT

D. Indicateurs de statut à DEL

E. Logement pour carte micro SD

F. Étiquette de nom

G. Code QR

H. Point de connexion de câble plat

I. Clip pour rail DIN

en	mm in.		mm^2	AWG
fr	mm po.		mm^2	Calibre américain des fils
tr	mm inç		mm^2	AWG
ru	MM	Дюйм	MM^2	AWG

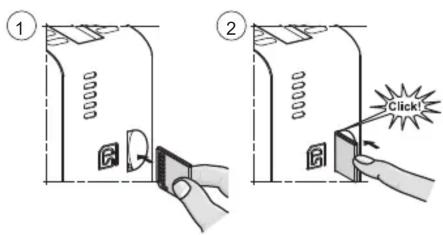

5 Micro SD Card (FAT32) / Carte Micro SD (FAT32) / Microtarjeta SD (FAT32) / Micro-SD-Karte (FAT32) / Scheda micro SD (FAT32) / Cartão micro SD (FAT32) / Mikro SD Kart (FAT32) / Micro SD 卡 (FAT32) / Kapta Micro SD (FAT32)

A: 100 BASE-TX, Catégorie 5e ou Industrial Ethernet FastConnect

A: 100 BASE-TX, Categoria 5e o Industrial Ethernet fast connect
