Marque	Schneider
Modèle	SRD960
Type de produit	Transmetteur de position
Type de protection	Ex d (antidéflagrant)
Signal de sortie	4-20 mA analogique
Système de raccordement	2 fils
Tension d'alimentation	11 - 48 V DC
Plage de mesure	0 à 100% de la course (linéaire ou rotatif)
Réglage départ de gamme	Bouton S1 (4 mA)
Réglage fin de gamme	Bouton S2 (20 mA)
Affinage du courant	Appui simultané S1 et S2, ajustement fin de 3,3 à 22,5 mA
Indication d'état	Deux LED (marche, défaut)
Détection d'erreurs	Microprocesseur, LEDs clignotantes rapides ou éteintes
Montage	Sur servomoteurs linéaires et rotatifs
Raccordement électrique	Selon normes de sécurité EX EVE0001, PSS EVE0102, MI EVE0102
Courant de sortie réglable	De 3,3 mA à 22,5 mA (par affinage)
Sauvegarde des valeurs	Automatique après réglage
Consignes de sécurité	Respecter les documents associés
Réparabilité	Réparation par professionnel qualifié
Documentation	Notice d'utilisation incluse (8 pages, format PDF)

FOIRE AUX QUESTIONS - SRD960 SCHNEIDER

Comment installer le transmetteur de position SRD960 ?

Suivez les instructions de montage fournies. Le SRD960 se monte sur servomoteurs linéaires et rotatifs. Assurez-vous de respecter les consignes de sécurité.

Quel type de raccordement électrique nécessite le SRD960 ?

Le raccordement est un système 2 fils avec une tension d'alimentation 11 à 48 V DC. La sortie est un signal analogique 4-20 mA. Respectez les normes de sécurité des documents EX EVE0001, PSS EVE0102 et MI EVE0102.

Comment régler le point de départ (4 mA) sur le transmetteur ?

Positionnez le servomoteur à 0% de course, puis appuyez sur le bouton S1 "Config Output 4 mA" pendant plus de 2 secondes. Les LED s'allument pour confirmer.

Comment régler le point de fin (20 mA) ?

Amenez le servomoteur à 100% de course, puis appuyez sur le bouton S2 "Config Output 20 mA" pendant plus de 2 secondes. Les LED s'allument pour confirmer.

Comment affiner le courant de sortie entre 3,3 et 22,5 mA ?

Placez le servomoteur à la position souhaitée, appuyez simultanément sur S1 et S2 pendant 2 secondes. Les LED clignotent lentement. Utilisez S1 pour diminuer le courant et S2 pour l'augmenter. La valeur est automatiquement sauvegardée.

Que signifient les deux LED sur l'appareil ?

En fonctionnement normal, les deux LED sont allumées. Si elles clignotent rapidement ou sont éteintes, cela indique un défaut ou une erreur.

Que faire si les LED sont éteintes ?

Vérifiez la tension d'alimentation (minimum 11 V DC) et la polarité du raccordement. Consultez la notice de sécurité.

Que faire si les LED clignotent rapidement ?

Cela indique un défaut probable. Vérifiez que le potentiomètre est correctement raccordé et dans sa plage de travail. Un courant de sortie >24 mA peut aussi causer ce signal.

Quelle est la tension d'alimentation requise ?

Le SRD960 nécessite une tension continue de 11 à 48 V DC. Respectez la polarité.

Où puis-je télécharger la notice complète ?

La notice est disponible gratuitement au format PDF sur notice-facile.com ou sur le site de Schneider. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI SRD960 SCHNEIDER

Guide rapide d'utilisation ....(Français)

SRD960-TXQ POSITION TRANSMITTER Ex d

Ces instructions sont une aide pour une mise en service rapide. Pour plus d'informations sur le produit veuillez vous reporter aux documents standards « manuel d'utilisation » et « fiches techniques » disponibles sur internet.

1 MONTAGE SUR SERVOMOTEURS LINEAIRES ET ROTATIFS

Suivre les instructions de montage des SRD960.

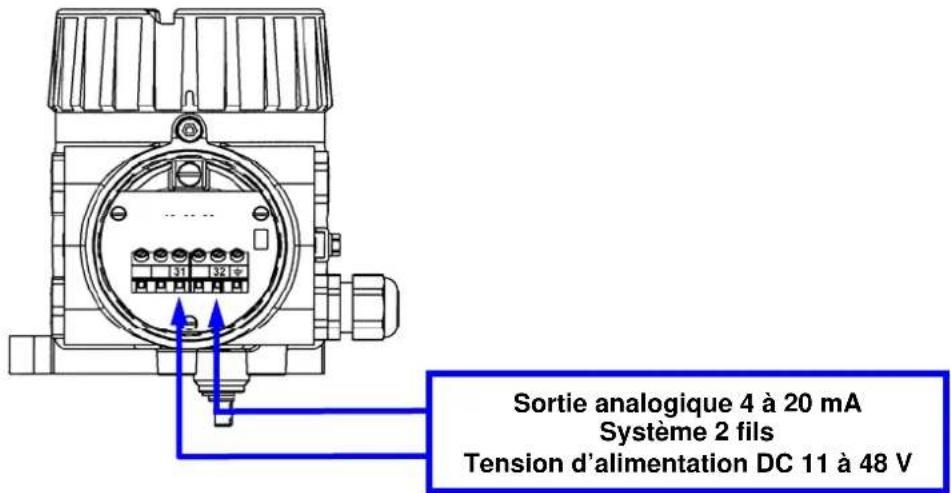

2 RACCORDEMENTS ELECTRIQUES

Les recommandations de sécurité du document EX EVE0001 ainsi que les recommandations de la PSS EVE0102 et de la MI EVE0102 doivent être observées.

Le transmetteur électrique de position convertit la course ou mouvement rotatif d'un servomoteur en un signal électrique standardisé de 4 à 20 mA.

Une fois le raccordement électrique du transmetteur de position réalisé, les deux LED s'allument.

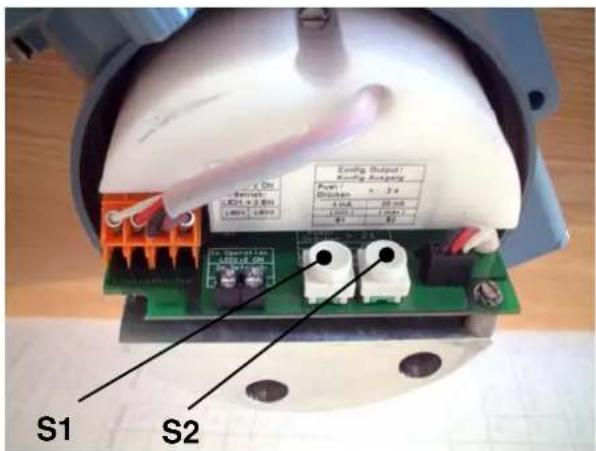

Ajuster le départ de la gamme de mesure (4 mA)

a) Déplacer le servomoteur en position de départ (0%).
b) Appuyer sur le bouton-poussoir S1 « Config Output 4 mA » pendant plus de deux secondes. Pendant ce temps la LED 1 s'allument. Après deux secondes, les deux LED s'allument à nouveau, la valeur pour 0% - 4 mA est sauvegardée.

Ajuster la fin de la gamme de mesure (20 mA)

a) Déplacer le servomoteur en position 100% de la course.
b) Appuyer sur le bouton poussoir S2 « Config Output 20 mA » pendant plus de deux secondes. Pendant ce temps la LED 2 s'allument. Au bout de deux secondes, les deux LED s'allument à nouveau, la valeur pour 100% - 20 mA est sauvegardée.

Affinage de la valeur du courant en début et fin de course

a) Déplacer le servomoteur sur la position 0% pour affiner le courant 4 mA et 100% pour affiner le courant 20 mA.
b) Appuyer sur les deux boutons simultanément pendant deux secondes environ. Les deux LED clignotent alors alternativement dans une fréquence lente.
c) Grâce au bouton poussoir S1 « Config Output 4 mA » le courant de sortie peut être diminué et grâce au bouton poussoir S2 « Config Output 20 mA » le courant de sortie peut être augmenté. Appuyer sur le bouton pendant un court instant engendre un faible changement et appuyer sur le bouton plus longtemps engendre un changement plus important. L'intensité du courant peut être diminuée jusqu'à environ 3,3 et augmentée jusqu'à 22,5 mA.
d) La nouvelle valeur est automatiquement enregistrée sans qu'il n'y ait aucune manipulation supplémentaire du bouton poussoir. Après quelques secondes, l'appareil est en mode fonctionnement, indiqué par les deux LED qui s'allume à nouveau.

Dépannage du transmetteur de position

Les composants du transmetteur de position sont constamment contrôlés par un micro processeur. Les erreurs sont détectées et indiquées lorsque les deux LED sont éteintes ou lorsqu'elles clignotent parallèlement avec une fréquence rapide.

Dans le cas d'un problème de fonctionnement, par exemple un potentiomètre non raccordé ou un courant de sortie supérieur à 24 mA, un message d'erreur donné par les LED est visible (elles clignotent rapidement). Dans ce cas, vérifier si :

a) Le potentiomètre est correctement raccordé à la carte électronique.
b) Le potentiomètre est hors de sa plage de travail.

Lorsque les deux LED sont éteintes, vérifier la tension d'alimentation (tension minimale, polarité).
