Type de produit	Ventilateur de boîtier 60 mm
Marque	Noctua
Modèle	NF-A6x15 PWM
Dimensions	60 x 60 x 15 mm
Poids	55 g
Alimentation	12 V, connecteur 4 broches PWM
Vitesse de rotation	3500 tr/min (avec adaptateur LNA : 3050 tr/min)
Roulement	SSO2, entièrement scellé
Durée de vie (MTTF)	> 150 000 heures
Garantie	6 ans garantie fabricant
Fonctions principales	Régulation PWM automatique, faible bruit, câble court 20 cm + rallonge 30 cm, adaptateur LNA fourni
Entretien et nettoyage	Nettoyer régulièrement avec plumeau, chiffon humide ou air comprimé ; ne pas utiliser d'aspirateur
Sécurité	Ne pas démonter le ventilateur (rupture du scellement et annulation de garantie)
Pièces détachées et réparabilité	Non réparable par l'utilisateur ; pièces de rechange disponibles via SAV Noctua
Accessoires fournis	Adaptateur LNA NA-RC14, 4 vis, câble Y NA-YC1, rallonge NA-EC1, attaches anti-vibration NA-AV2
Informations générales	Conçu pour le remplacement de ventilateurs 60 mm dans les NAS, routeurs et autres systèmes compacts

FOIRE AUX QUESTIONS - NF-A6x15 PWM Noctua

Comment installer le ventilateur NF-A6x15 PWM ?

Utilisez les vis fournies ou les attaches anti-vibration en silicone. Pour les attaches, insérez l'extrémité F dans les orifices du ventilateur, puis étirez l'extrémité C dans les trous du boîtier.

Puis-je brancher le ventilateur sur un connecteur 3 broches ?

Oui, le ventilateur fonctionne sur un connecteur 3 broches mais tournera à vitesse maximale, sauf si la carte mère supporte la régulation par voltage.

Comment utiliser l'adaptateur faible bruit (LNA) ?

Branchez l'adaptateur NA-RC14 entre le ventilateur et l'alimentation pour réduire la vitesse de 3500 à 3050 tr/min, soit en vitesse fixe soit comme limite en mode PWM.

Comment connecter plusieurs ventilateurs sur un seul connecteur ?

Utilisez le câble en Y NA-YC1 fourni pour brancher jusqu'à deux ventilateurs sur une seule prise PWM. Tous les ventilateurs tourneront alors à la même vitesse.

Le câble est trop court, que faire ?

Le ventilateur est livré avec un câble de 20 cm et une rallonge de 30 cm (NA-EC1) pour une longueur totale de 50 cm.

Comment nettoyer le ventilateur ?

Dépoussiérez régulièrement avec un plumeau, un chiffon légèrement humide ou de l'air comprimé. N'utilisez jamais d'aspirateur car la force aspirante pourrait endommager le ventilateur.

Puis-je démonter le ventilateur pour le nettoyer ?

Non, le ventilateur est scellé et ne peut être démonté. Toute ouverture du cadre annule la garantie.

Quelle est la durée de vie du NF-A6x15 PWM ?

Le MTTF est de plus de 150 000 heures grâce au roulement SSO2 scellé.

Comment contacter le service client Noctua ?

Envoyez un email à [e-mail] ou consultez la FAQ sur faqs.noctua.at.

Comment bénéficier de la garantie de 6 ans ?

Conservez la preuve d'achat. En cas de défaut, contactez le service client via [e-mail] pour un retour (RMA) rapide.

MODE D'EMPLOI NF-A6x15 PWM Noctua

Nous vous remercions d'avoir choisi le ventilateur Noctua NF-A6x15 PWM.

La réputation des ventilateurs Noctua n'est plus à faire tant pour leur qualité que pour leur étonnante longévité. Comme pour tous les modèles Noctua, le NF-A6x15 PWM bénéficie d'un MTTF de plus de 150 000 heures et bénéficie d'une garantie fabricant de 6 ans.

Chaque ventilateur fait l'objet, avant de quitter l'usine, d'un double contrôle qualité et je suis persuadé que le niveau de développement et de soin que nous avons apporté à ce produit ne vous échappera pas.

Profitez pleinement de votre NF-A6x15 PWM!

Cordialement,

Roland Mossig, Noctua CEO

Ce document comporte un certain nombre d'instructions liées à l'installation, au fonctionnement et au nettoyage du NF-A6x15 PWM.

En cas de problème ou interrogation, n'hésitez pas à consulter les FAQs accessibles sur notre site (faqs.noctua.at) ou à contacter notre service client via [e-mail].

Ce guide est disponible en plusieurs langues ; merci de consulter les différentes versions sur notre site : www.noctua.at/manuals

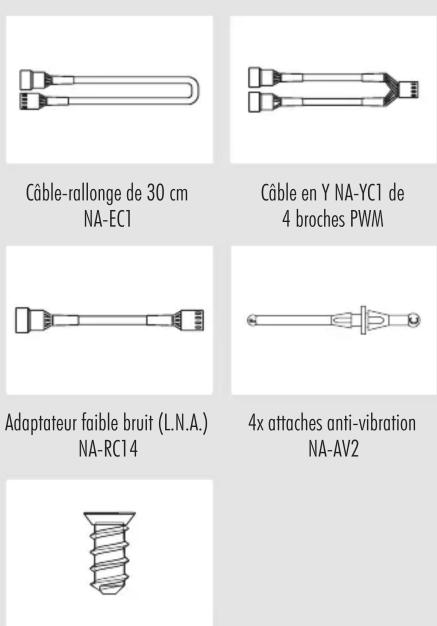

Composants nécessaires :

4x vis de fixation pour ventilateurs

1 Installation

S'il s'agit du remplacement d'un ventilateur 60mm existant par le NF-A6x15 PWM au sein de systèmes dédiés au stockage ou au réseau, il est généralement préférable d'utiliser les vis (ou tout autre système de fixation) qui équipiaient le ventilateur d'origine.

En fonction des besoins de votre configuration, vous pouvez aussi utiliser les vis de fixation ou bien les attaches anti-vibration en silicone fournies.

Pour installer le ventilateur à l'aide des attaches NA-AV2, veuillez tout d'abord insérer l'extrémité F au travers des orifices de montage situés sur le ventilateur puis étirez l'extrémité C au travers des trous du boîtier dédiés à l'installation des ventilateurs.

F = côté ventilateur (Fan) C = côté boîtier (Case)

1

Si, après installation, les extrémités longues des attaches dépassent, vous pouvez les couper à l'aide d'une paire de ciseaux. Notez cependant que cette opération rendra la réutilisation de l'attache plus complexe dans le futur.

2 Connexion

Le NF-A6x15 PWM est livré avec un connecteur 4-broches pour ventilateurs PWM afin d'assurer une régulation totalement automatique de la vitesse de ventilation (grâce aux prises 4-broches pour ventilateurs PWM situées sur votre carte mère). Notez par ailleurs que le ventilateur peut aussi être branché à un connecteur 3-broches. Dans ce dernier cas, le NF-A6x15 PWM fonctionnera à vitesse maximale (à moins que la carte mère ne supporte la régulation de vitesse basée sur le voltage).

Si vous utilisez plusieurs NF-A6x15 PWM, vous pouvez utiliser le câble en Y fourni (NA-YC1) afin de brancher plusieurs ventilateurs à un seul connecteur pour ventilateur PWM. De cette manière, votre carte mère calera tous les ventilateurs connectés sur une seule et unique vitesse de fonctionnement.

Le NF-A6x15 PWM est doté d'un câble court de 20 cm qui permet de limiter l'encombrement en fonction de votre système. Si une plus grande longueur est nécessaire, utilisez alors le câble de 30 cm fourni (NA-EC1).

Le NF-A6x15 PWM vient accompagné d'un adaptateur faible bruit (NA-RC14) qui permet de réduire la vitesse de 3500 à 3050 tr/min. Vous pouvez utiliser l'adaptateur pour établir une vitesse fixe de 3050 tr/min (si la régulation de vitesse est désactivée) ou bien pour plafonner la vitesse à 3050 tr/min. en mode régulation de vitesse PWM.

3 Nettoyage en maintenance

Les ventilateurs ont tendance, avec le temps, à accumuler de la poussière. Afin de maintenir une performance optimale, veuillez nettoyer régulièrement vos ventilateurs à l'aide d'un plumeau, d'un chiffon légèrement humide ou d'une bombe à air comprimé. Veillez à ne pas être brusque dans cette opération afin d'éviter tout dommage sur le ventilateur. Il est important de ne pas utiliser d'aspirateur, compte tenu de la force trop importante exercée.

Afin d'assurer un fonctionnement parfait au fil des années, le roulement haut de gamme SS02 Bearing qui équipe les NF-A6x15 PWM est entièrement scellé afin d'éviter l'entrée de fines particules de poussière.

Veuillez noter que le ventilateur ne peut être démonté par l'utilisateur. Désolidariser la turbine de son cadre endommagerait ledit scellement et annulerait alors la garantie.

! Garantie, service client et FAQs

Malgré un contrôle qualité rigoureux, l'éventualité d'un défaut — même sur des produits haut de gamme — ne peut être totalement écartée. De ce fait, nous nous fforçons de fournir un niveau de fiabilité et de réactivité maximum en proposant une garantie fabricant de 6 ans associée à service retour (RMA) direct, rapide et efficace.

En cas de problème avec votre NF-A6x15 PWM, n'hésitez pas à contacter notre service client ([e-mail]).

Veuillez par ailleurs consulter notre rubrique FAQ sur notre site : faqs.noctua.at
