Type de produit	Prise de courant encastrable avec chargeur USB
Marque	Tronic
Modèle	TSUSBC 2 B2
Courant nominal (prise)	16 A
Tension nominale (prise)	250 V ~
Ports USB	2 ports USB 2.0 type A
Tension de sortie USB	5,0 V
Courant de sortie USB total	max. 2,8 A
Courant de sortie par port USB	max. 1,4 A
Puissance de sortie USB totale	max. 14,0 W
Dimensions (L x l x h)	78 x 78 x 56 mm
Profondeur de montage	46 mm
Alimentation	180-250 V~, 50/60 Hz
Fréquence	50/60 Hz
Type de protection	Contact de protection (mise à la terre)
Usage	Intérieur uniquement
Contenu de l'emballage	1 insert de prise, 1 cadre
Nettoyage	Chiffon légèrement humide, ne pas laisser pénétrer l'eau
Sécurité	Installation par un électricien qualifié uniquement
Certifications	Marquage CE

FOIRE AUX QUESTIONS - TSUSBC 2 B2 TRONIC

Comment installer la prise Tronic TSUSBC 2 B2 ?

L'installation doit être réalisée uniquement par une main-d'œuvre qualifiée et expérimentée en électrotechnique. Respectez les 5 règles de sécurité : séparation de l'ouvrage des sources de tension, condamnation, vérification d'absence de tension, mise à la terre et court-circuit, protection des parties voisines. Une installation incorrecte peut mettre en danger votre vie et celle des utilisateurs.

Quels sont les caractéristiques électriques de la prise ?

La prise supporte un courant nominal de 16 A et une tension nominale de 250 V~. Les ports USB fournissent une tension de sortie de 5,0 V avec un courant total maximum de 2,8 A (1,4 A par port) et une puissance totale de 14,0 W.

Puis-je utiliser cette prise à l'extérieur ?

Non, cette prise est conçue uniquement pour une utilisation à l'intérieur des locaux (environnement sec). Elle porte le symbole d'usage intérieur. Ne l'exposez pas à l'humidité ou aux intempéries.

Comment nettoyer la prise ?

Nettoyez la prise uniquement avec un chiffon légèrement humide. Ne laissez en aucun cas de l'eau pénétrer à l'intérieur pour éviter tout risque de décharge électrique. Ne pas utiliser de produits abrasifs ou de solvants.

Que faire en cas de problème ou de dysfonctionnement ?

Contactez le service après-vente : en France au 0800 919270 ou par email à [e-mail] ; en Belgique au 0800 12089 ou [e-mail]. Pour toute question technique, référez-vous au manuel disponible sur www.lidl-service.com.

Comment recycler le produit en fin de vie ?

Ce produit est soumis à la directive 2012/19/UE (DEEE). Ne le jetez pas avec les déchets ménagers. Déposez-le dans un point de collecte pour le recyclage des appareils électriques et électroniques. L'emballage en carton est recyclable : déposez-le dans le bac de tri.

Quels accessoires sont inclus dans l'emballage ?

L'emballage contient 1 insert de prise de courant et 1 cadre pour prise. L'insert est équipé des contacts USB intégrés.

Quelle est la profondeur de montage nécessaire pour l'encastrement ?

La profondeur de montage requise est de 46 mm. Les dimensions de l'insert sont de 78 x 78 x 56 mm (L x l x h). Assurez-vous que la boîte d'encastrement soit suffisamment profonde.

Puis-je charger deux appareils en même temps via les ports USB ?

Oui, les deux ports USB peuvent être utilisés simultanément. Le courant de sortie total ne doit pas dépasser 2,8 A, avec un maximum de 1,4 A par port. La puissance totale est limitée à 14,0 W.

Que signifie le symbole de la poubelle barrée sur le produit ?

Le symbole de la poubelle sur roues barrée indique que le produit ne doit pas être jeté avec les déchets ménagers. Il doit faire l'objet d'une collecte séparée conformément à la directive européenne DEEE, afin d'être recyclé correctement.

MODE D'EMPLOI TSUSBC 2 B2 TRONIC

1 Insert de prise de courant
1 Cadre pour prise

Remarque :

Installation à réaliser uniquement par une main d'oeuvre qualifiée et experimentée en electrotechnique !*)

Toute installation incorrecte met en périel

-ètepropre vie;
- la vie de l'utilisateur de l'installation électrique. Une installation non conforme risque d'induire de graves dommages matériels, dus à un incendie par exemple.

Votre responsabilité personnelle pour dommages corporels et matériels peut'être engagée.

Adresse-vous à un électricien !

*Les connaissances spécifiques suivantes, plus particulièrement, sont nécessaires aux travaux d'installation :
- Les « 5 règes de sécurité » à appliquer :

• Séparation de l'ouvrage des sources de tension;
• Condamnation des organes de séparation en position d'ouverture;
• Verification de l'absence de tension;
  -Misea laterreretencourt-circuit;

• Séparation, isolation, protection des parties voisines sous tension;

• Sélection de l'outil, des apparciels de mesure et, le cas échéant, de l'équipement de protection individuelle adaptés;

• Evaluation des résultats des mesures;
• Sélection du matériel d'installation électrique pour la sécurisation des conditions de mise hors tension;
• Types de protection IP;
  Montage du matériel d'installation électrique;
• Type du réseau d'alimentation (système TN, système IT, système TT) et conditions de raccordement qui en résultat (mise au neutre classique, mise à la terre de protection, dispositions supplémentaires nécessaires, etc.).

01/2025 ID: TSUSB 2 A2_24_V1.1

TRONIC

TSUSB2A2

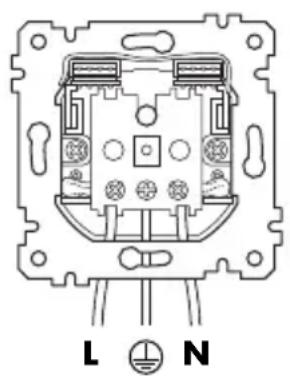

L: Phase
:Mise a la terre de protection
N:Neutre

\section*{Caracteristiques techniques}

Prise de courant avec contact de protection
Courant nominal :	16 A
Tension nominale :	250 V ~
Port USB 2.0 type A
Entrée : 180 - 250	V ~, 50/60 Hz, max. 0,5 A
Sortie : 5,0 V	max. 2/8-A total / max. 1,4 A par port, max. 14,0 W
Dimensions : Profondeur de montage :	78 x 78 x 56 mm (L x l x h) 46 mm

Nettoyage

Avertissement! Pour éviter tout risque de décharge électrique, ne laisser enaucun cas de I'eau pénétrer à l'intérieur.

• Nettoyez les prises uniquement avec un chiffon légèrement humide.

Mise au rebut

Ce produit est soumis aux exigences de la directive 2012/19/UE. Le symbole de la poubelle sur roues barrée signifie que, dans l'Union europeenne, le produit doit faire l'objet d'une collecte séparée des déchets. Cela s'aquise au produit et a

tous les accessoires portant ce symbole. Les produits portant ce symbole ne doivent pas etre eliminés avec les déchets menagers normaux, mais doivent etre déposés dans un point de collecte charge du recyclage des appeareils electriques et electroniques.

Ce symbole de recyclage identifie p. ex. un objet ou des parties de matériaux comme étant recyclables. Le recyclage contribue à réduire l'utilisation de matières premières et à protéger l'environnement.

Emballage

Si vous souhaitezmettre l'emballage au rebut, respectez les prescriptions environnementales correspondantes de votre pays.

Seulement pour la France

MANUEL

A DEPOSER DANS

LE BAC DE TRI

LE TRI

+FACILE

ÉLÉMENTS

D'EMBALLAGE

Départez les éléments avant de trier

Le produit est recyclable, soumis à la responsabilité élargie du producteur et doit faire l'objet d'un tri sélectif.

Service après-vente

En cas de problème requérant une assistance, veuillage contacter notre centre de service :

Service France

Tel.: [phone]

E-Mail: [e-mail]

Service Belgique

Tel.: [phone]

E-Mail: [e-mail]

IAN:481509_2410

Fournisseur

Attention, il ne s'agit pas de l'adresse du service après-venture. Contactez en premier lieu le service après-venture indiqué ci-dessus.

HOYER Handel GmbH

Kühnehofe 12

22761 Hamburg

ALLEMAGNE

Vous pouvez télécharger cette notice, ainsi que d'autres manuels, des videos du produit et des logiciels sous www.lidl-service.com.

Symboles technique

	Mise à la terre de protection
CE	Avec ce marquage CE, la société HOYER Handel GmbH déclare la conformité avec la règlementation de l'Union Européenne.
	Les apparêils portant ce sigle ne doivent être utilisés qu'à l'intérieur des locaux (environnement sec).
	Ce symbole rappelle qu'il faut éliminer l'emballage en respectant l'environnement.
PAP	Matériaux recyclables : carton (hormis le carton ondulé)
	Le produit est recyclable, soumis à la responsabilité élargie du producteur et doit faire l'objet d'un tri sélectif.
