Type de produit	Adaptateur sans fil CarPlay / Android Auto
Marque	T'nB
Modèle	ADCARPLAY
Alimentation	5V / 0.5A via port USB-A
Connectivité sans fil	Bluetooth 2.4 GHz, Wi-Fi 2.4/5 GHz (bandes 1 et 4)
Bandes Wi-Fi	2.4 GHz (2412-2472 MHz), 5 GHz bande 1 (5180-5240 MHz), bande 4 (5745-5825 MHz)
Puissance max Wi-Fi	2.4 GHz : 18.76 dBm, 5 GHz bande 1 : 13.72 dBm, bande 4 : 12.70 dBm
Bluetooth	2402-2480 MHz, puissance max 5.31 dBm
Indicateur LED	Bleu fixe : sous tension ; bleu clignotant : communication ; vert clignotant : connexion téléphone ; vert fixe : connecté ; etc.
Bouton multifonction	1 clic : déconnexion ; appui long 10 s : réinitialisation
Mémoire téléphones	Jusqu'à 2 téléphones mémorisés
Fonctions principales	CarPlay sans fil, Android Auto sans fil, mise à jour firmware via navigateur, mode P2P
Accessoires fournis	Adaptateur USB-A vers USB-C
Entretien	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Usage intérieur, température 0-35°C, ne pas exposer à l'eau, ne pas démonter
Réparabilité	Non réparable par l'utilisateur. Contacter le support en cas de défaut.
Dimensions (estimées)	Environ 5 x 3 x 1 cm
Poids (estimé)	Environ 20 g

FOIRE AUX QUESTIONS - ADCARPLAY T'nB

Quel est le mot de passe Wi-Fi de l'adaptateur ?

Aucun mot de passe n'est nécessaire. Lors du couplage, vous devez connecter le Bluetooth, pas le Wi-Fi. Une fois le jumelage réussi, le téléphone se connecte automatiquement au Wi-Fi de l'adaptateur.

Après le couplage avec Android Auto, la fonction ne démarre pas / l'USB n'est pas reconnu.

Si c'est la première utilisation, connectez votre téléphone via un câble USB pour activer Android Auto. Assurez-vous que l'application Android Auto est à jour et videz le cache dans les paramètres.

Problèmes audio : appels rejetés, pas de son, micro inactif.

Vérifiez si le Bluetooth de votre téléphone est connecté à d'autres appareils (écouteurs, montre). Si oui, déconnectez ces appareils ou désactivez complètement le Bluetooth pour CarPlay.

La lumière de l'adaptateur reste allumée après avoir coupé le contact.

C'est normal : la voiture ne coupe pas immédiatement l'alimentation. Le voyant s'éteindra après un certain délai. La consommation est minimale et ne déchargera pas la batterie.

Peut-on utiliser une autre connexion Wi-Fi en même temps que l'adaptateur ?

Non. Le Wi-Fi du téléphone est utilisé pour la communication avec l'adaptateur. Utilisez vos données mobiles (carte SIM) pour accéder à Internet.

Impossible de se reconnecter automatiquement.

Vérifiez que le Wi-Fi et le Bluetooth sont activés. Supprimez les anciens appairages, redémarrez le téléphone et effectuez un nouvel appairage.

Peut-on coupler l'adaptateur à plusieurs téléphones ?

Oui, l'adaptateur peut mémoriser jusqu'à deux téléphones. Un seul peut être connecté à la fois. Par défaut, il se reconnecte au dernier téléphone utilisé.

Impossible de détecter le Bluetooth ou le Wi-Fi de l'adaptateur.

Vérifiez que la LED bleue est allumée. Assurez-vous que le port USB est compatible CarPlay/Android Auto. Réinitialisez l'adaptateur en appuyant 10 secondes sur le bouton.

Comment mettre à jour le firmware de l'adaptateur ?

Sur iPhone : branchez l'adaptateur, connectez-vous, entrez l'adresse 192.168.1.101 dans votre navigateur et cliquez sur 'Mise à jour'. Sur Android : passez en mode P2P (appui long 5s), connectez-vous en Wi-Fi Direct, puis accédez à la même adresse.

Que faire si l'adaptateur ne fonctionne plus du tout ?

Essayez de réinitialiser l'adaptateur (appui long 10s). Si le problème persiste, contactez le support à [e-mail].

MODE D'EMPLOI ADCARPLAY T'nB

Félicitations pour votre achat et merci pour la confiance que vous accordez à T'nB. Nos produits sont conformes aux réglementations et aux normes en vigueur. Nous vous conseillons avant l'utilisation de ce produit de lire attentivement les instructions et les consignes de sécurité, et de conserver ce manuel.

CONSIGNES DE SECURITE IMPORTANTES

• Aucune garantie ne pourra être appliquée en cas de mauvaise utilisation.
• T'nB décline toute responsabilité en cas de non-respect des consignes de sécurité
• Manipulez le produit avec précaution.
• L'alimentation de votre appareil doit correspondre aux caractéristiques initialement prévues
• La prise de courant des équipements électriques doit être installée à proximité desdits équipements et être facilement accessible.
• Ne placez pas d'objet inflammable, de substance explosive ou d'objet dangereux à proximité de votre appareil.
• Utilisez, conservez uniquement votre appareil ans un environnement où la température est comprise entre 0°C et 35°C.
• Conservez votre appareil hors de portée des enfants.
• Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris les enfants) dont les capacités physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intermédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l'appareil.
• Ne démontez pas votre appareil et n'essayez pas de le réparer vous-même ou de le modifier.
• N'utilisez pas votre appareil s'il a subi un choc ou des dommages.
• Pour éviter tout risque d'électrocution, débranchez votre appareil de l'alimentation principale et de tout appareil avant de le nettoyer ou si vous ne l'utilisez pas.
• Utilisez uniquement les accessoires et connecteurs fournis. L'utilisation de tout autre type d'accessoire non prévu à cet effet risquerait d'endommager votre appareil de façon irrémédiable.
• Avant de procéder au nettoyage, assurez-vous que l'appareil soit éteint et froid. N'utilisez pas de lubrifiant ou tout autre produit qui pourrait endommager l'appareil.
• T'nB décline toute responsabilité en cas de dommages liés à une mauvaise utilisation du produit ou à une utilisation avec un appareil aux caractéristiques électriques non compatibles.
• Sauf mention contraire, n'utilisez jamais votre appareil sous la pluie, dans des endroits humides ou à proximité d'un point d'eau.
• Sauf mention contraire, ce produit est destiné à un usage intérieur uniquement.
• Conserver les documentations d'origine relatives au produit pour s'y référer ultérieurement.
• Dans le cas d'un produit sans fil, veuillez ne pas laisser le produit à proximité de cartes de crédit ou d'autres supports de stockage de données.
• Évitez d'utiliser vos appareils sans fil à proximité de sources d'interférences courantes, telles que des câbles d'alimentation, des fours à micro-ondes, des lampes fluorescentes, des caméras vidéo sans fil et des téléphones résidentiels sans fil.
• Pour améliorer la qualité et l'intensité du signal sans fil, réduisez le nombre d'appareils actifs fonctionnant sur la même bande de fréquences sans fil.

Courant continuPour indiquer sur la plaque signalétique que l'appareil ne doit être alimenté qu'en courant continu; pour marquer les bornes correspondantes.

CARACTÉRISTIQUES

Entrée : 5.0V = 0.5A

Wi-Fi 2.4 GHz :

Fréquence : 2412–2472 MHz (802.11b/g/n HT20); 2422–2462 MHz (802.11n HT40)

Puissance max : 18.76 dBm

Wi-Fi 5 GHz (Band 1):

Fréquence : 5180–5240 MHz

Puissance max : 13.72 dBm

Wi-Fi 5 GHz (Band 4):

Fréquence : 5745–5825 MHz

Puissance max : 12.70 dBm

Bluetooth :

Fréquence : 2402–2480 MHz

Puissance max : 5.31 dBm

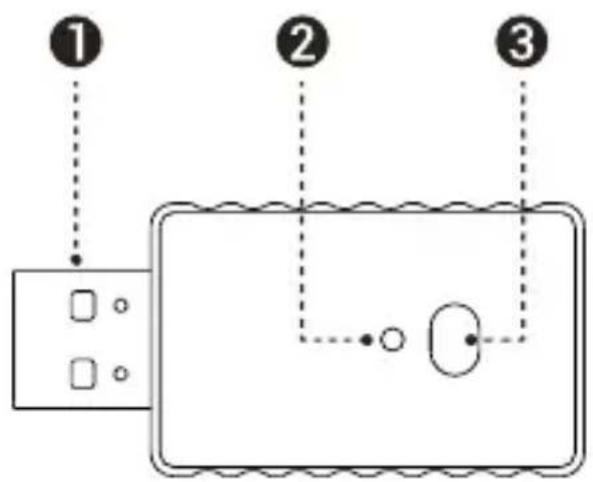

1. Port USB-A : utilisé pour l'alimentation électrique et la transmission de données.

2. LED :

Bleu fixe :

Mise sous tension

Communication automatique réussie avec l'écran de la voiture

Bleu clignotant :

Communication en cours avec la voiture

Réinitialisation terminée

Vert clignotant : connexion en cours avec le téléphone

Vert fixe : téléphone connecté avec succès

Vert/Rouge clignotant : mise à jour du logiciel en cours

Blanc fixe : mise à jour du logiciel terminée

Rouge clignotant : mise à jour inattendue du logiciel

Rouge fixe : mode P2P de mise à jour

1. Bouton multifonction :

1 clic : déconnecter la connexion actuelle

Appui long (10 secondes) : effacer toutes les données et restaurer les paramètres d'usine

1. Adaptateur USB-A vers USB-C

INSTALLATION

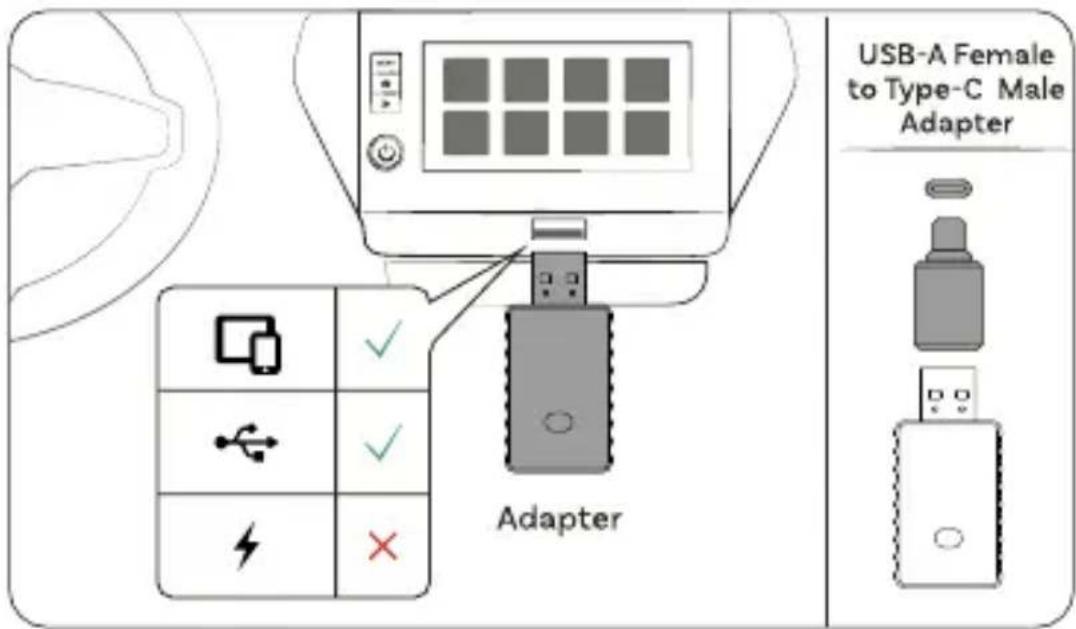

Branchez l'adaptateur sur le port USB-A de votre voiture. Veillez à utiliser le port dédié au transfert de données, et non un port uniquement destiné à la recharge.

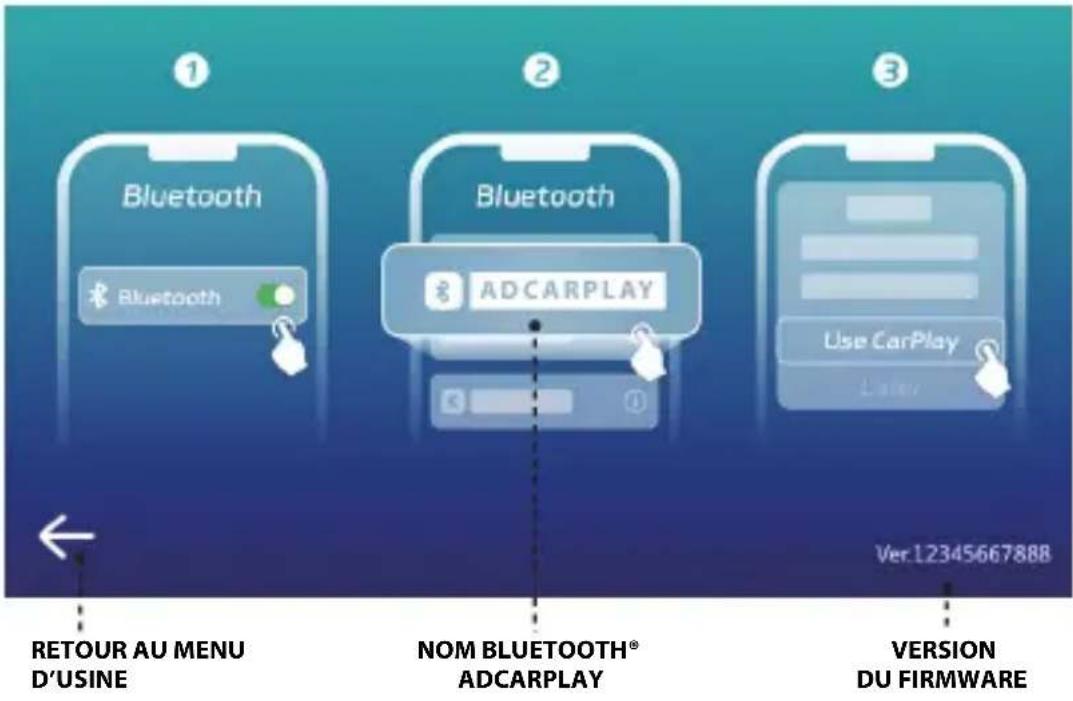

Une interface utilisateur va s'afficher (selon le type de voiture).

① Bluetooth Bluetooth ② Bluetooth ADCARPLAY ③ Use CarPlay Laser RETOUR AU MENU D'USINE NOM BLUETOOTH® ADCARPLAY VERSION DU FIRMWARE Ver.12345667888

CARPLAY SANS FIL/ ANDROID AUTO SANS FIL

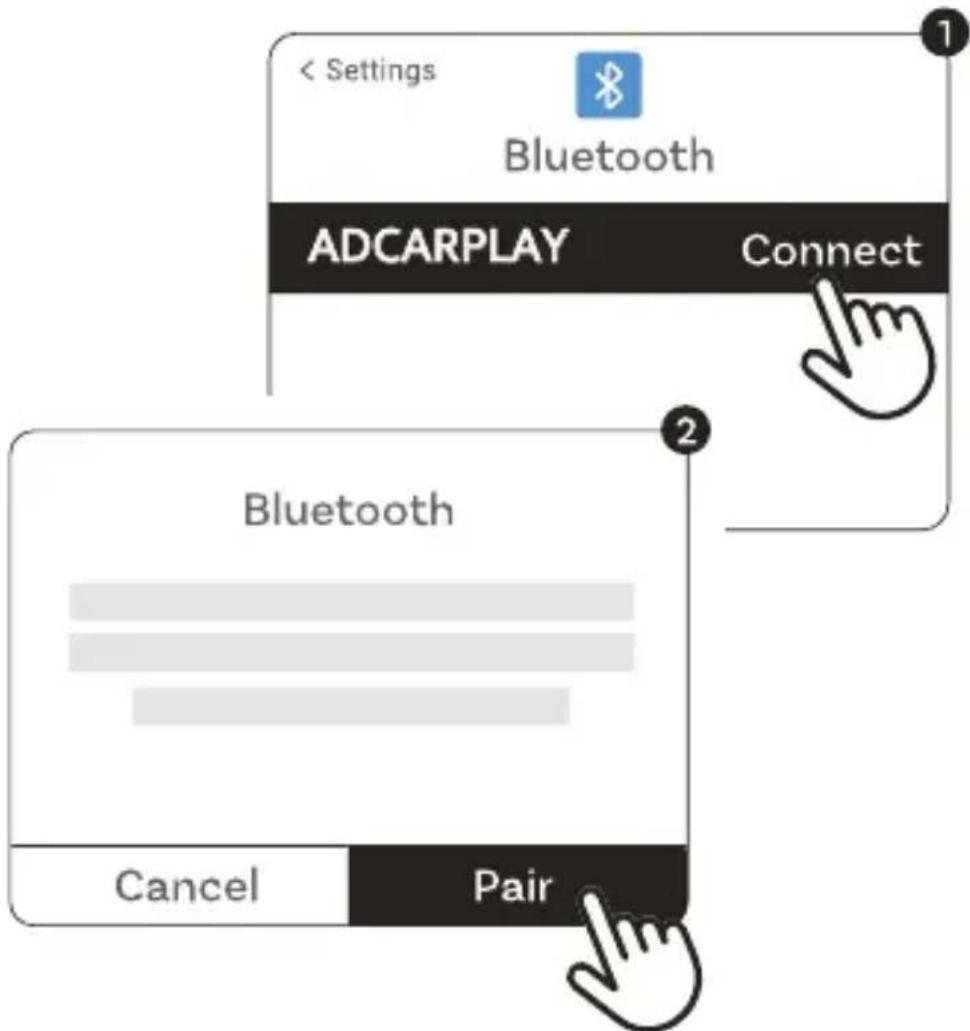

1. Activez le Wi-Fi et le Bluetooth de votre téléphone, puis sélectionnez « ADCARPLAY » dans la liste des appareils Bluetooth.
2. Autorisez le jumelage, la synchronisation et l'utilisation de CarPlay ou Android Auto, selon le cas.
3. Une fois la connexion réussie, l'interface CarPlay ou Android Auto s'affichera sur votre écran et se reconnectera automatiquement à chaque utilisation.

1. Retirez l'adaptateur de la voiture.

2. Désactivez le Wi-Fi et le Bluetooth du téléphone actuellement connecté.

3. Rebranchez l'adaptateur dans la voiture, puis lancez la connexion Bluetooth.

MÉCANISME DE RECONNEXION :

Cet adaptateur peut mémoriser deux téléphones. Par défaut, il tente d'abord de se reconnecter au dernier téléphone utilisé. Si cette reconnexion échoue (au bout de 15 à 30 secondes), il essaiera automatiquement de se connecter à l'autre téléphone.

MISE À JOUR :

1) iPhone :

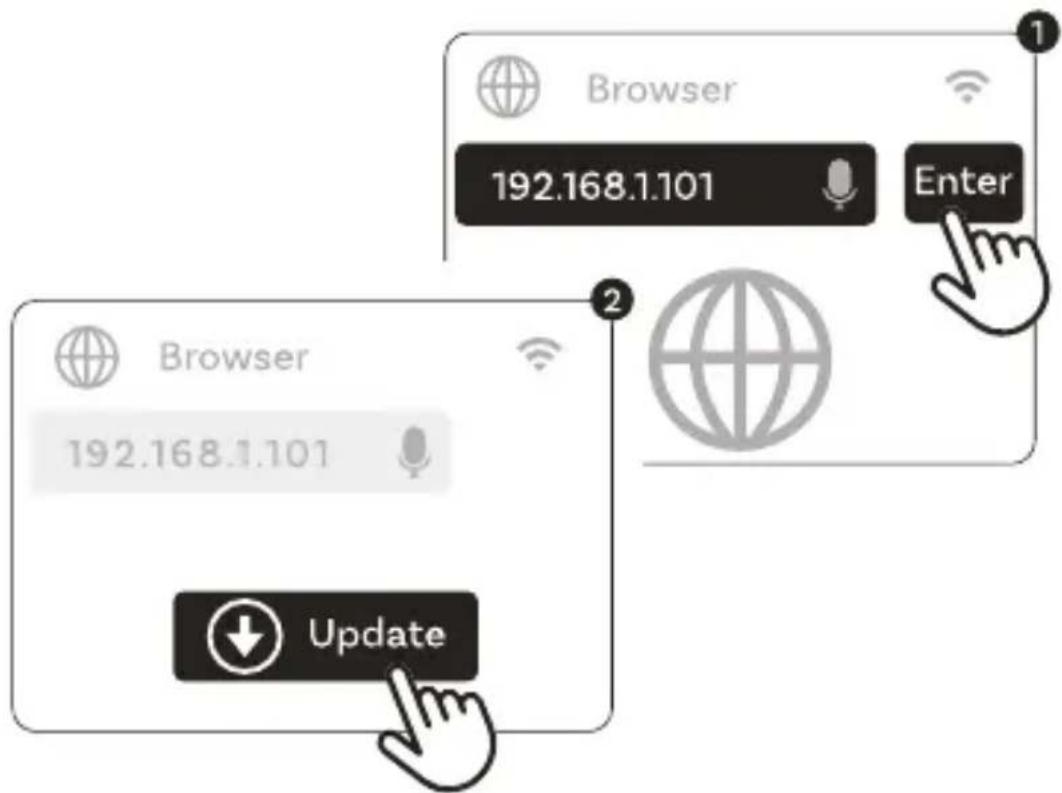

Si l'adaptateur TNB est branché dans votre voiture et connecté à votre iPhone et à votre écran de bord, entrez l'adresse IP « 192.168.1.101 » dans votre navigateur, puis cliquez sur « Mise à jour ».

Browser 192.168.1.101 Enter Browser 192.168.1.101 Update

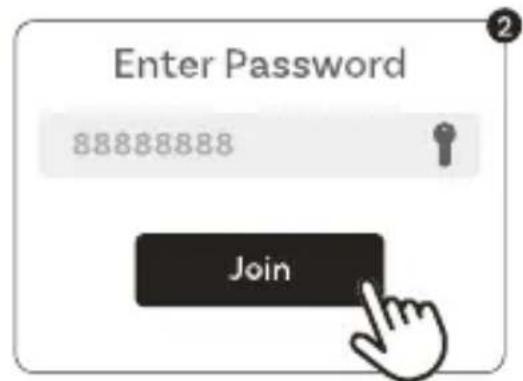

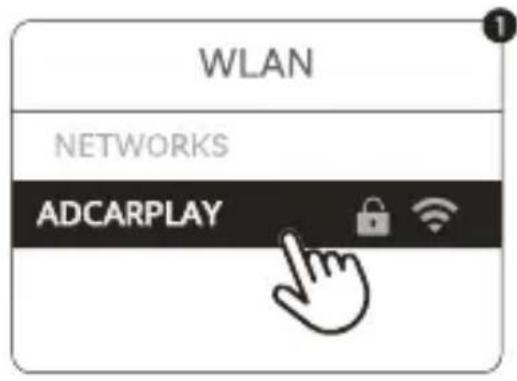

Si l'adaptateur TNB n'est pas connecté à votre téléphone ni à votre écran de bord mais simplement sous tension, connectez-vous au Wi-Fi de l'adaptateur TNB nommé « ADCARPLAY », entrez le mot de passe « 88888888 », puis ouvrez l'adresse IP « 192.168.1.101 » dans votre navigateur et cliquez sur « Mise à jour ».

WLAN NETWORKS ADCARPLAY

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Important :

Veuillez ne pas couper l'alimentation pendant le processus de mise à jour.

Une fois la mise à jour terminée et que la LED s'allume en blanc, débranchez l'adaptateur.

Après la mise à jour, veuillez réassocier votre téléphone.

2) Android:

1. Insérez l'adaptateur TNB dans votre port USB-A.

Appuyez pendant 5 secondes sur le bouton (3) jusqu'à ce qu'un voyant rouge s'allume ou connectez-vous au Wi-Fi de l'adaptateur TNB nommé « ADCARPLAY », entrez le mot de passe « 88888888 », puis saisissez cette adresse IP « 192.168.1.101 » dans votre navigateur et cliquez sur « Paramètre » puis « Basculer en mode P2P », le voyant (2) va s'allumer en rouge.

Hold 5S Smart Button

192.168.1.101... 192.168.1.101 Source GPS > Modes > Canal > Passer au P2P Réinitialiser tous les paramètres rapports Mise à jour Paramètres

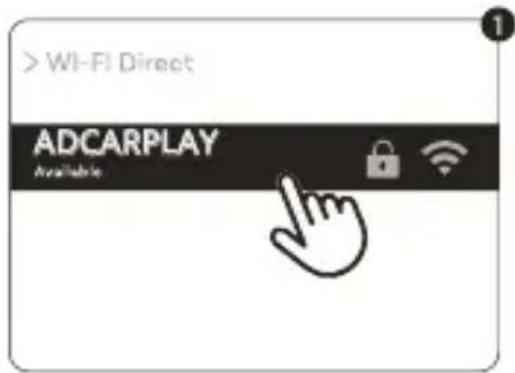

1. Une fois le mode mise à jour activé et la led 2 est rouge, sur votre téléphone, accédez à la fonction « Wi-Fi Direct » et connectez-vous au réseau Wi-Fi « ADCARPLAY ».

Le chemin d'accès à la fonction Wi-Fi Direct varie selon les modèles de téléphone, par exemple : Paramètres > Réseau et Internet > Internet > Préférences réseau > Wi-Fi Direct.

Veuillez attendre que la connexion Wi-Fi soit établie avant d'effectuer toute autre opération.

1. Entrez à nouveau l'adresse IP « 192.168.1.101 » dans votre navigateur et cliquez sur « Mise à jour ».

192.168.1.101... Version actuelle: 1015 Dernière version; aucune version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour rapports Mise à jour Paramètres

Ne coupez pas l'alimentation pendant le processus de mise à jour.

Une fois la mise à jour terminée et que la LED s'allume en blanc, débranchez l'adaptateur.

PRINCIPE DE FONCTIONNEMENT DE L'ADAPTATEUR SANS FIL CARPLAY / ANDROID AUTO :

L'adaptateur utilise d'abord le Bluetooth pour établir un appairage entre l'iPhone ou le smartphone Android et le véhicule. Une fois l'appairage Bluetooth réussi, la connexion passe automatiquement en Wi-Fi pour assurer une communication sans fil stable.

• Pour CarPlay (iPhone) : après l'appairage Bluetooth, l'iPhone se connecte automatiquement au réseau Wi-Fi de l'adaptateur, puis la connexion Bluetooth avec l'adaptateur est interrompue par défaut.
• Pour Android Auto : après l'appairage Bluetooth, le smartphone se connecte également au Wi-Fi de l'adaptateur, mais la connexion Bluetooth se fait automatiquement avec le véhicule par défaut.

FAQ - ADAPTATEUR SANS FIL CARPLAY / ANDROID AUTO

1. Quel est le mot de passe Wi-Fi de l'adaptateur CarPlay sans fil ?

Aucun mot de passe n'est nécessaire.

Lors du couplage, vous devez connecter le Bluetooth, pas le Wi-Fi.

Une fois le jumelage Bluetooth réussi, le téléphone se connectera automatiquement au Wi-Fi de l'adaptateur.

Assurez-vous que le Wi-Fi est activé et non utilisé par une autre connexion.

2. Après le couplage avec l'adaptateur Android Auto, la fonction ne démarre pas / l'USB n'est pas reconnu :

Si c'est la première fois que vous utilisez Android Auto avec ce véhicule, connectez votre téléphone via un câble USB pour activer Android Auto.

Assurez-vous que l'application Android Auto est à jour (via Google Play). Désactivez le Bluetooth de votre téléphone, allez dans la gestion des applications, recherchez «Android Auto», effacez le cache, puis redémarrez l'adaptateur et reconnectez le Bluetooth.

3. Problèmes audio : appels rejetés, messagerie vocale, pas de son, micro inactif, musique interrompue :

Vérifiez si le Bluetooth de votre iPhone ou smartphone Android est connecté à d'autres appareils (écouteurs, enceinte, montre, etc.).

Si oui, déconnectez ces appareils ou désactivez complètement le Bluetooth pour CarPlay et reconnectez-vous au Bluetooth du véhicule pour Android Auto.

4. La lumière de l'adaptateur reste allumée après avoir coupé le contact :

Comme la voiture ne coupe pas immédiatement l'alimentation lorsqu'elle est éteinte, le voyant de l'adaptateur ne s'éteindra pas tout de suite, mais après un certain délai.

Soyez rassuré, la consommation est minimale et n'entraînera pas la décharge de la batterie du véhicule.

5. Peut-on utiliser une autre connexion Wi-Fi en même temps que l'adaptateur ?

Non. Le Wi-Fi de votre téléphone est utilisé pour la communication avec l'adaptateur CarPlay / Android Auto.

Vous ne pouvez donc pas utiliser d'autre réseau Wi-Fi simultanément.

Utilisez vos données mobiles (carte SIM) pour accéder à Internet.

6. Impossible de se reconnecter automatiquement :

• Vérifiez que le Wi-Fi et le Bluetooth du téléphone sont activés.
• Assurez-vous qu'ils ne sont pas déjà utilisés par d'autres connexions.
• Supprimez les anciens appairages.
• Redémarrez le téléphone, puis effectuez un nouvel appairage avec l'adaptateur.

7. Peut-on coupler l'adaptateur à plusieurs téléphones ?

Oui, l'adaptateur peut mémoriser jusqu'à deux téléphones.

Un seul téléphone peut être connecté à la fois.

Pour connecter un autre téléphone, désactivez la connexion actuelle.

Par défaut, l'adaptateur se reconnecte automatiquement au dernier téléphone utilisé.

8. Impossible de détecter le Bluetooth ou le Wi-Fi de l'adaptateur :

• Vérifiez que la lumière bleue de l'adaptateur est allumée (signe qu'il est bien alimenté).
• Assurez-vous qu'il est branché sur un port USB compatible CarPlay / Android Auto.
• Réinitialisez l'adaptateur en cliquant 10secondes sur le bouton (3).
• Si le problème persiste :
• Essayez avec un autre téléphone.
• Si un seul téléphone ne détecte pas l'adaptateur, réinitialisez les paramètres réseau et Bluetooth de ce téléphone, puis redémarrez-le.
• Si aucun téléphone ne détecte l'adaptateur, il est probablement défectueux – merci de nous contacter.

BESOIN D'AIDE ?

Soucieux de la satisfaction de nos clients, vous avez la possibilité de nous contacter sur [e-mail]. Entretien, dépannage, informations diverses sur ce produit, veuillez consulter notre site internet : www.t-nb.com

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Important:

192.168.1.101... 192.168.1.101 Source GPS > Modes > Canal > Passer au P2P Réinitialiser tous les paramètres rapports Mise à jour Paramètres

192.168.1.101... Version actuelle: 1015 Dernière version; aucune version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour rapports Mise à jour Paramètres

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Importante:

192.168.1.101... Version actuelle: 1015 Dernière version; aucune version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour rapports Mise à jour Paramètres

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Importante:

192.168.1.101... Version actuelle: 1015 Dernière version; aucune version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour rapports Mise à jour Paramètres

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Importante:

192.168.1.101... 192.168.1.101 Source GPS > Modes > Canal > Passer au P2P Réinitialiser tous les paramètres rapports Mise à jour Paramètres

192.168.1.101... Version actuelle: 1015 Dernière version; aucune version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour rapports Mise à jour Paramètres

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Wichtig:

192.168.1.101... 192.168.1.101 Source GPS > Modes > Canal > Passer au P2P Réinitialiser tous les paramètres rapports Mise à jour Paramètres

192.168.1.101... Version actuelle: 1015 Dernière version; aucune version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour rapports Mise à jour Paramètres

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Belangrijk:

192.168.1.101... 192.168.1.101 Version actuelle: 1015 Dernière version: Aucune version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour rapports Mise à jour Paramètres

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Important:

192.168.1.101... 192.168.1.101 Source GPS > Modes > Canal > Passer au P2P Réinitialiser tous les paramètres rapports Mise à jour Paramètres

192.168.1.101... ▲ 192.168.1.101 Version actuelle: 1015 Dernière version Aucune Version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour rapports Mise à jour Paramètres

Version: actualle: 1015 Dernière version: 10.15 Vous avez déjà la dernière version. Mise à jour rapports Miss à jour Paramètres AA 192.168.1.101

Важно:

192.168.1.101... 192.168.1.101 Source GPS > Modes > Canal > Passer au P2P Réinitialiser tous les paramètres rapports Mise à jour Paramètres

192.168.1.101... 192.168.1.101 Version actuelle: 1015 Dernière version: Aucune version Veuillez activer le réseau cellulaire ou insérer la carte SIM ! Mise à jour reports Mise à jour Paramètres

!

BE

IE

CY

NL

SK

BG

EL

LV

AT

SI

CZ

ES

LT

PL

FE

DK

FR

LU

PT

UK

DE

HR

HU

RO

EE

IT

MT

SI

Usage intérieur uniquement pour la bande 5150-5350 MHz avec une limite PIRE de 200 mW (sous condition)
