Type de produit	Table de sciage universelle
Marque	Scheppach
Modèle	MT180T
Hauteur de travail (position 1)	82 cm
Hauteur de travail (position 2)	68,5 cm
Nombre de positions de hauteur	3 (dont position de transport)
Roues de transport	2 roues avec roulements
Poignée de transport	Oui
Pieds repliables	Oui
Surface de travail dépliante	Oui
Servantes latérales	2 servantes incluses
Type de fixation	Vis, écrous autoserrants, poignées moletées
Matériau du châssis	Tube métallique
Poids maximum supporté	Non spécifié (estimation 100 kg)
Contenu de la livraison	Châssis de base, pied-support, poignée, roues, servantes, axes, visserie, poignées moletées
Garantie	Garantie légale, pièces défectueuses remplacées gratuitement pendant la durée légale
Utilisation prévue	Support pour scie circulaire, scie à onglet, etc.
Entretien	Vérifier régulièrement le serrage des vis, nettoyer avec un chiffon sec
Stockage	Replier et ranger à la verticale pour économiser de l'espace
Réparabilité	Pièces détachées disponibles sur demande

FOIRE AUX QUESTIONS - MT180T SCHEPPACH

Comment assembler la table de sciage MT180T ?

Suivez les figures de 1 à 10 de la notice. Insérez les bouchons, fixez la poignée, montez les roues, puis dépliez la surface de travail et sécurisez avec les poignées moletées.

Comment régler la hauteur de travail ?

La table propose 3 positions : position 1 (82 cm), position 2 (68,5 cm) et position de transport. Pour changer, tirez le levier de blocage et ajustez la surface de travail jusqu'à l'enclenchement.

La table est-elle livrée avec des roues ?

Oui, 2 roues avec roulements sont incluses. Elles se montent sur les axes et se fixent avec des écrous autoserrants, tout en laissant les roues libres de tourner.

Comment transporter la table de sciage ?

Utilisez la poignée de transport et les roues. Pour le rangement, repliez la table et placez-la à la verticale.

Puis-je utiliser la table avec une scie circulaire ?

Oui, la table de sciage universelle est conçue pour supporter divers outils de sciage, comme une scie circulaire ou une scie à onglet. Assurez-vous que l'outil est bien fixé.

Quels sont les éléments de sécurité importants ?

Risque de pincement lors du dépliage : maintenez les doigts éloignés des mécanismes. Sécurisez toujours la surface de travail avec les poignées moletées des deux côtés avant utilisation.

Comment nettoyer et entretenir la table ?

Nettoyez avec un chiffon sec. Vérifiez régulièrement le serrage des vis et des poignées moletées. Ne pas utiliser de produits corrosifs.

Que faire si une pièce est manquante ou endommagée ?

Contactez votre revendeur dans les 8 jours suivant la réception. Les réclamations ultérieures ne peuvent être prises en compte. Conservez l'emballage pour toute réclamation.

La table est-elle garantie ?

Oui, Scheppach garantit ses machines pendant la durée légale à compter de la réception. Les pièces défectueuses dues à un défaut de matière ou d'usinage sont remplacées gratuitement.

Puis-je obtenir des pièces de rechange ?

Oui, les pièces de rechange sont disponibles. Contactez le service après-vente Scheppach ou votre revendeur. Les frais de main-d'œuvre pour le remplacement sont à la charge de l'acquéreur.

MODE D'EMPLOI MT180T SCHEPPACH

Nous vous souhaitons beaucoup de satisfaction et de réussite en travaillant avec votre nouvelle table de sciage universelle.

REMARQUES GENERALES

- Lors du déballage, vérifiez toutes les pièces pour constater d'éventuels dommages occasionnés lors du transport. En cas de réclamations, adressez-vous au revendeur à qui vous avez acheté la table de sciage universelle. Nous ne pouvons tenir compte des réclamations ultérieures.

ATTENTION

L'appareil et les matériaux d'emballage ne sont pas des jouets pour enfants ! Les enfants ne doivent pas jouer avec les sacs en plastique, les films plastique et les petites pièces !

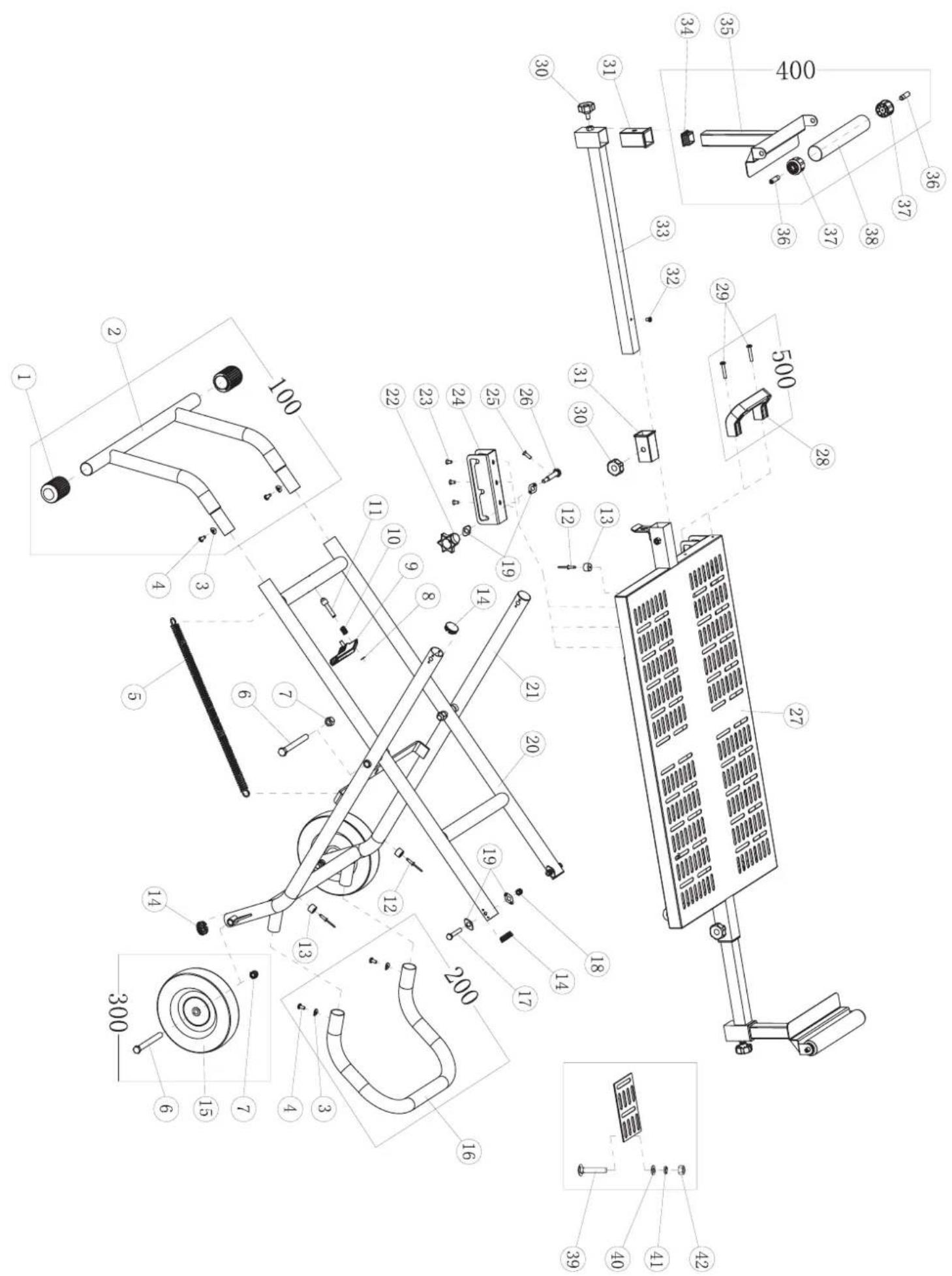

Contenu de la livraison, Fig. 1

1. Châssis de base
2. Pied-support
3. Poignée
4. Roues équipées de roulements 2x
5. Servantes 2x
6. Axes de roues 2x
7. Poignée (table)

Vis à tête conique (M6x35) 2x

Ecrous autoserrants 2x

Vis à tête conique (M6x12) 4x

Rondelles ressort 4x

Rondelles 4x

Ecrous M8 4x

Poignées moletées 4x

Poignées moletées 2x

Boulons (M8x45) 4x

Rondelle courbe 4x

Montage

Fig. 2

Insérez les deux bouchons en place sur les extrémités du tube et emmanchez-le sur le châssis de base, fixez-le avec 2 vis à tête conique (M6x12) et 2 rondelles courbes.

Fig. 3

Insérez la poignée (3) dans le châssis de base. Fixez-la avec 2 vis à tête conique (M6x12) et 2 rondelles courbes.

Fig. 4

Insérez les axes de roues (7) avec les roues (4) au travers du tube du châssis et serrez-les avec les écrous autoserrants (8). Veillez à ce que les roues puissent continuer à tourner.

Fig. 5 - 5.1

Fixez la vis cruciforme (1) avec la poignée-moletée (c).

Répétez ce processus de l'autre côté.

Placez l'appareil sur son pied et ses roues, tirez sur le levier de blocage (a) et tirez la surface de travail (b) vers le haut jusqu'à ce qu'elle s'enclenche.

Attention ! Risque de pincement !

Sécurisez des deux côtés avec les poignées moletées (c).

Fig. 6

Insérez le tube du support (5) dans le tube carré jusqu'à ce que le manchon soit bien positionné et bloquez-le avec la poignée moletée (e).

Fig. 7

Insérez les servantes (6) dans le tube -support et fixez-le en serrant la poignée moletée (e).

Fig. 8 / 8.1

La table de sciage universelle est complètement assemblée en

Position 1 (hauteur de travail = 82 cm)

Position 2 (hauteur de travail = 68,5 cm)

Position 3 (Position de transport)

Fig. 9

Repliez et placez la table de sciage universelle à la verticale pour la stocker.

Fig. 10

Fixez la poignée à la table comme montré en fig.10 avec 2 vis à tête conique (M6x35).

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchan dise, sans quoi l'acheteur perd tout droit au dédommagement.

d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prélénions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou
