MODE D'EMPLOI AX36-EC Canarm
Canarm Ltee. garantie que chaque nouveau ventilateur ne compeote aucune defectuosite dans le materiel et la main-d'oeuvre, et de ce fait, Canarm Ltee. remplacera ou reparera a son choix, tout unite ou partie de cette unite qui compeote une defectuosite, pour une periode de un an suivant la date d'achat. L'unite doit etre returnnee frais de port paye et une defectuosite doit etre decelée. Cette garantie ne couvre pas les frais de demontage et de reinstallation de I'unite sur les lieux de I'usager.
Les éléments réparés ou remplacés sont garanties pour la durée de la garantie originale seulement. Cette garantie s'applique à l'acheteur-usage initialement seulement, elle est nulle dans le cas d'alterations, d'accident, d'abus, de néligence ou si l'opération n'est pas conforme aux instructions.
N.B.: Aucune réclamation ne sera honorée par Canarm Ltee. à moins d'autorisation obtenue au préalable.
PROBLEMES D'INSTALLATION OU D'UTILISATION? NE RETOURNEZ PAS AU MAGASIN. COMMUNIQUEZ AVEC LE SERVICE À LA CLIENTÉLE CHEZ CANARM AU 1-800-265-1833 (CANADA) 1-800-267-4427 (USA) 1-800-567-2513 (EN FRANÇAIS) DU LUNDI AU VENDredi ENTRE 8:00H ET 17:00H HNE
MODE D'EMPLOI DU VENTILATEUR D'EVACUATION STANDARD
VEUILLEZ LIRE LES INSTRUCTIONS SUIVANTES AVANT DE PROCEDURE A L'INSTALLATION ET GARDEZ CE MANUEL COMME RÉFERENCE
Félicitations sur l'achat de votre ventilateur d'évacuation mural à entrainment direct de qualité. Tous ces modéles comportent un moteur fermé à avec une protection thermique contre la surcharge. Les moteurs à vitesse variable sont hautement efficaces et consommment peu d'énergie et de plus, ils peuvent être opérés comme un moteur à vitesse simple. Les moteurs sont soutenus par une monture de moteur très robuste en tiges d'acier souduées de haut calibret sont revétues d'un fin Zinc Brillant. Les ventilateurs vous sont livrés tout assemblé et 100% de nos ventilateurs sont testés avant la livraison.
Celui-ci est un mode d'emploi général dérivant nos ventilateurs à une vitesse, deux vitesses et à vitesse variable ainsi que notre ventilateur à une vitesse anti-explosif.

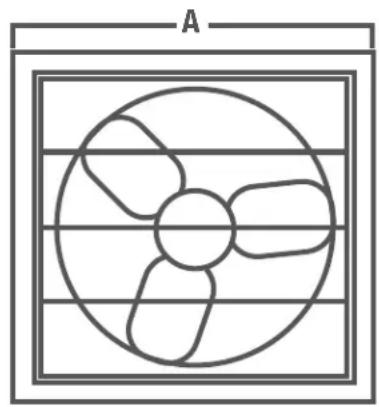

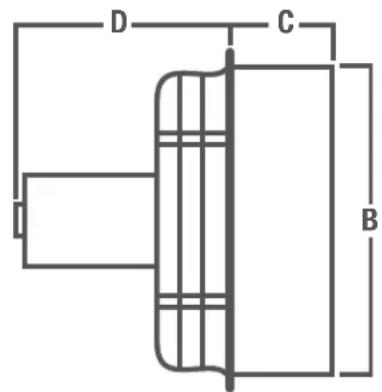

VENTILATEUR STANDARD
Ces modéles portent un boitier robuste en acier soudé avec un fini poudré ainsi que des volets en aluminium ou en plastique qui sont retenus par des douilles en nylon de longue durée. Les volets s'ouvre automatiquement lorsque le ventilateur démarre et se ferment lorsqu'il s'arrête.
| MODELE | A | B | C | D | |
| AX AX-4~ | |||||
| AX08 14 | 3/4" 11 3/4" | 5" 3 7/8"- | |||
| AX10 14 | 3/4" 11 3/4" | 5" 3 7/8"- | |||
| AX12 16 | 3/4" 13 3/4" | 5" 11" 13 3/4" | |||
| AX14 18 | 3/4" 15 3/4" | 5" 11" 13 3/4" | |||
| AX16 20 | 3/4" 17 3/4" | 5" 11" 13 3/4" | |||
| AX18 22 | 3/4" 19 3/4" | 5" 12" 14" | |||
| AX20 24 | 3/4" 21 3/4" | 5" 12" 14" | |||
| AX24 28 | 3/4" 25 3/4" | 5" 12" 13 3/4" | |||
| AX30 35 | 1/4" 32 3/4" | 5" 13" | - | ||
| AX36 41 | 1/4" 38 3/4" | 5" 12" | - | ||
| AX42 | 47 3/4" 44 | 3/4" 5" 11" | - | ||
Moteur antidéflagrant, 50 Hz ou 3 phases

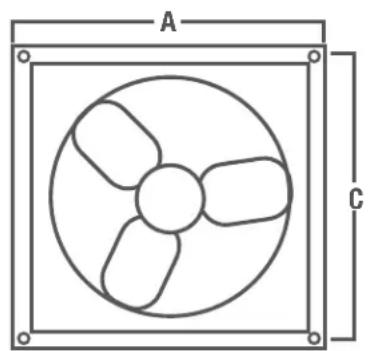

P SERIES FANS:
La série P est un ventilateur d'extraction monté sur panneau solidement construit avec une finition enduite de poudre durable.
| MODELE | AXASQUARE | B | Cc/c | |
| P | P-4~ | |||
| P08 | 13 3/8" | 5 1/4" | - | 12" |
| P10 | 15 3/8" | 5 1/2" | - | 14" |
| P12 | 17 1/4" | 11" | 13 3/4" | 16" |
| P14 | 19 1/4" | 11" | 13 3/4" | 18" |
| P16 | 21 1/4" | 11" | 13 3/4" | 20" |
| P18 | 23 1/4" | 11 1/4" | 14" | 22" |
| P20 | 25 1/4" | 11 1/4" | 14" | 24" |
| P24 | 29 1/4" | 11" | 13 3/4" | 28" |
| P30 | 35 1/4" | 13 1/4" | - | 34" |
| P36 | 41 1/4" | 13 1/2" | - | 40" |
Moteur antidéflagrant, 50 Hz ou 3 phases
VENTILATEUR ANTI-EXPLOSIF
Les ventilateurs anti-explosifs sont munis d'un moteur anti-explosif a une vitesse ainsi que des pales en aluminium afin de prévenir les etincelles lorsqu'un objet en metal obstrut la rotation de la pale. Les ventilateurs anti-explosifs sont fabriqués du même boitier en acier robuste et de qualite et du même grillage à haut calibre que les ventilateurs Standard. Ces ventilateurs devront etre utilisés pour ventilé les endroits hasardeux. L'endetroit est considere hasardeux si l'atmosphere contient ou peut containir un gaz, une vapeur, ou de la poussiere en quantite explosive.
LA TEMPERATURE AMBIANTE DU MOTEUR NE DEVRAIT PAS EXCEDER +40^ OU -25^ A MOINS QUE LA PLAQUE SUR LE MOTEUR INDIQUE SPECIFIQUEMENT UNE AUTRE VALEUR. LE TABLEAU SUIVANT INDIQUE LES CLASSES HASARDEUSES AUXQUELLES REPONDENT LES VENTILATEURS ANTI-EXPLOSIFS DE CANARM.
Les ventilateurs anti-explosifs de Canarm RÉPONDENT aux classifications hasardeuses suivantes : CLASSE 1, DIVISION 1 (GAS ET VAPEURS)
GROUPE C ACETALDEHYDE, CYCLOPROpane, DIETHLETHER, ETHYLENE, ISOPRENE
GROUPE D ACETONE, ACRYLONITRILE, AMMONIAC, BENZENE, BUTANE, ETHYLENE DICHLORIDE, GAZOLINE, HEXANE, METHANE, METHANOL, NAPHTHA, PROPANE, PROPYLENE STYRENE, TOLUENE, VINYLE, ACETATE, VINYLE CHLORIDE, XYLENE
CLASSE 2, DIVISION 1 (POUSSIÈRES COMBUSTIBLES)
GROUPE F CARBON NOIR, COKE OU POUSSIÈRE DE CHARBON
GROUPE G FARINE,AMIDON OU POUSSIÈRE DE GRAIN
Les ventilateurs anti-explosifs de Canarm NE RÉPONDENT PAS aux classes hasardeuses suivantes : CLASSE 1, DIVISION 1 (GAS ET VAPEURS)
GROUPE A ACEETYLENE
GROUPE B BUTADIENE, OXYDE D'ETHYLENE, HYDROGENE, OXYDE DE PROPYLENE
CLASSE 2, DIVISION 1 (POUSSIÈRES COMBUSTIBLES)
GROUPE E ALUMINIUM, MAGNÉSIUM, ET AUTRES POUSSIÈRES DE METAL AVEC DES CHARACTERISTIQUES SIMILAIRES
INSTALLATION
L'installation est simple et rapide. Un encadrement robuste dans l'ouverture du mur devrait etre preparé à l'avance aux grandeurs mentionnes pour votre ventilateur dans le tableau ci-dessus. A I'aide de boulons pour cadrage de bois ou d'ecrous, boulons et rondelles de blocage pour cadrage de metal, posez le ventilateur a I'aide des quatre trous de montage fournies, un dans chacun des coins.

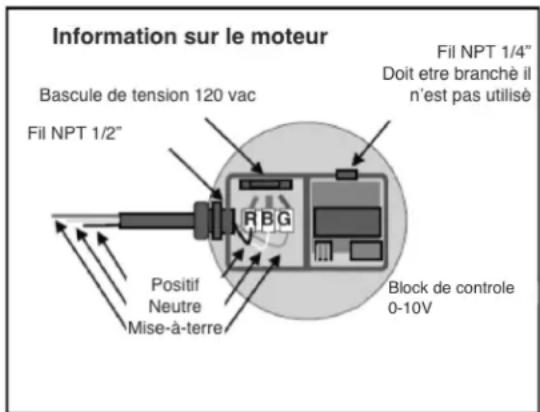

CONNEXIONS ÉLECTRIQUES
MISE EN GARDE: FERMEZ LE COURANT AU DISJONCTEUR AVANT PROCÉDER AUX RACCORDEMENTS.
MISE EN GARDE: TOUS LES TRAVAUX ÉLECTRIQUES DEVONT ÉTRE EXECUTÉS PAR UN ÉLECTRICIEN QUALIFIÉ.
Ces ventilateurs portent un moteur à une, deux ou vitesse variable. Les moteurs à une ou deux vitesse peuvent receivevoir du 120V seulement. Les moteurs à vitesse variable sont à voltage double. Tous les moteurs à voltage double sont préparés en usine pour receivevoir du 240V. Suivez les indications sur la plaque du moteur pour rebrancher le moteur sur le 120V. Faîtes les connexions dans la boîte de connexion du moteur selon les indications sur la plaque du moteur. Consultez le Tableau #1 pour la grandeur de fil à être utilisé. Les ventilateurs à deux vitesse demandent un contrôle à 2 vitesse ou un interrupteur à levier 3 positions pour changer la vitesse de grande/petite/fermé. Consultez le diagramme fournie avec le contrôle pour l'installation à 2 vitesse.
Tableau 1 Grosseur minimum de fil pour moteur à trois phases
| Moteur HP | 25 à 50 Pieds 100 Pieds | 150 à 200 Pieds | ||||||||
| 200V 23 | 0V 460V | 200V 230V | 460V | V 200V | 230V | 460V | ||||
| 1/8 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 2 14(18)* 10 12 14(18)* 14(18)* 10 14(16)* 8 10 14(16)* 6 8 14 14(16)* 6 8 12 12 14(18)* 8 10 14(16)* 6 6 12 14(18)* 6 8 14 4 6 12 | 18* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 9 12 14(16)* 14(18)* 12 14(16)* 12 14(16)* 14(18)* 12 14(16)* 12 14(16)* 14(18)* 12 14(16)* 10 14(16)* 6 6 12 14(18)* 6 8 12 | 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 12 14(16)* 14(18)* 12 14(16)* 12 14(16)* 14(18)* 12 14(16)* 12 14(16)* 14(18)* 12 14(16)* 12 14(16)* 14(18)* 12 14(16)* 12 14(16)* 14(18)* | 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 12 14(14)(18)* 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 | 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 2 14(18)* 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10 | * 14(18)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* | * 14(18)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16) | * 14(18)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* | * 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* | * 14(18)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* | |
| 1/8 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 12 14(14)(16)* 14(18)* 12 14(14)(16)* 14(18)* 12 14(14)(16)* 8 10 14(14)(16)* 6 8 14 | 18* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 12 14(14)(18)* 10 10 14(14)(16)* 6 8 14 | 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 9 | 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 7 9 12 | * 14(18)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)** 7 9 12 | * 14(18)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16) | * 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* 14(18)* | * 14(18)* 14(16)* 14(16)* 14(16)* 14(16) | * 14(18)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* 14(16)* | ||
| Tableau B Grosseur minimum de fil pour moteur à phase simple | ||||||||
| Moteur HP | 25 à 50 Pieds | 100 Pieds | 150 à 200 Pieds | |||||
| 200V 23DV 460V 200V 230V 460V 200V 230V 460V | ||||||||
| 1/8 14(18)* 14(18)* 14 | 14(18)* 12 14(18)* 10 8 14 | |||||||
| 1/6 14(16)* 14(18)* 12 | 14(18)* 10 14(18)* 6 6 12 | |||||||
| 1/4 14 14(18)* 10 14(16)* 6 14 6 4 10 | ||||||||
| 1/3 14 14(18)* 10 14(16)* 8 14 6 4 10 | ||||||||
| 1/2 12 14(18)* 8 14 6 12 | 2 4 3 8 | |||||||
| 3/4 10 14(16)* 6 12 4 10 | 0 2 1 6 | |||||||
| 1 10 14(16)* 6 12 4 10 | 2 1 6 | |||||||
| 1 1/2 | 8 14 6 | 2 3 8 1 | 1/0 | 6 | ||||
| 2 | 6 | 14 | 4 | 10 | 2 | 8 | 1/0 | 2/0 |
| 3 | 6 | 12 | 3 | 8 | 1/0 | 6 | 2/0 | 4/0 |
| N.B.:Article 310-5 NEC grosseeur minimum de conducteur pour filage général à 115- 440VAC est le numéro 14AWGLes grandeurs de fils ci-dessus sont basés sur une baisse approximative de 5% lors du départ; conducteurs en cuivre; et isolation type 75C THHW, THW, RH, RHW etc. Pour un fil en aluminium, augmentez le fil d'un minimum de deux grandeurs. Voir Article 310 NEC pour ampacités des conducteurs en aluminium.Type S, SO, SJ, SJO, ETC. grandeur de fil de cable flexible. Voir article 400 NEC pour ampération relatif. | ||||||||

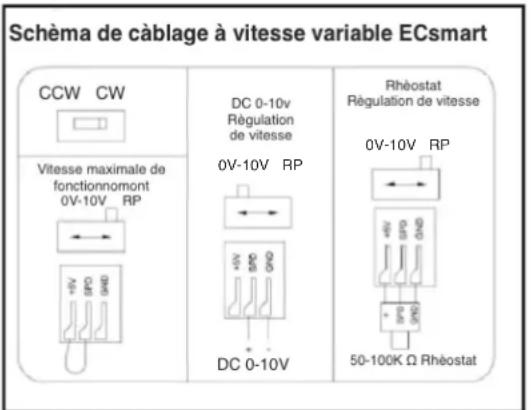

Si vous unité contient le moteur ECsmart, veuillesuite ces schémas de cablage:
Veuillez contacter Canarm Ltd. Pour toutes questions relatives aux connections électriques ou de contrôle de nos moteurs EC.
OPÉRATION:
MISE EN GARDE: LES VENTILATEURS À VITESSE VARIABLE DEVRAIENT ÉTRE AJUSTÉS AFIN QUE LA VITESSE MINIUM OUVRE LES VOLETS D'AU MOINS 1" AFIN DE PERMETTRU UN AÉRATION ADEQUATE DU MOTEUR. Tous les ventilateurs sont à entrainment direct. Les ventilateurs avec
mateur à vitesse variable peuvent être opérés comme moteur à une vitesse économique d'énergie ou comme moteur variable avec un contrôle ajustat. Tel que mentionné, les ventilateurs à 2 vitesse requirement un contrôle à 2 vesses ou un interrupteur à levier à 3 positions pour pouvoir changer la vitesse du moteur de grande à petite.
MISE EN GARDE: UNE GRILLE INTÉRIEUR DEVRAIT ÉTRE UTILS SI LE VENTILATEUR EST INSTALLÉ À MOINS DE 7 PEIDS (2 METRE) DU SOL.
ACCESSORIES:
Canarm you offer a gamme complte de controle manuel et thermostatique. Canarm you offer egalement des ensembles de volets muraux d'evacuation, les volets de remplacement alsie que des capots de protection contre les intemperies.
ENTRETIEN:
LES MOTEURS COMPORTENT UNE PROTECTION AUTOMATIQUE CONTRE LA SURCHARGE ET POURRAIENT DEMARRER SANS AVERTISSEMENT. DEBRANCHER TOUJOURS L'UNITE AVANT DE
PROCEDER A L'ENTRETIEN. Le moteur, les pales et les volets devraient etre nettoyes regulierement pour eviter une accumulation de saleté qui pourrait endommager le moteur et nuire au bon fonctionnement de suaive ventilateur. Les volets automatiques devraient pouvoir opere librement. Comme pour tout les appareils mecaniques, des inspections regulières devront etre entreprises afin de s'assurer que toute la quincaillerie et les vis a pales soient bien serrées.
