Marque	Canarm
Modèle	DPL31-DP
Type de produit	Ventilateur industriel
Utilisation	Ventilation et extraction d'air en milieu industriel
Installation	Sur base solide ou isolateurs antivibrations, de niveau
Raccordement électrique	Suivre les indications sur la plaque signalétique du moteur
Mise à la terre	Obligatoire sur le boîtier moteur et le châssis
Sécurité	Déconnecter et verrouiller l'alimentation avant toute intervention
Vitesse maximale	Ne pas dépasser le point d'opération spécifié
Conduits	Collets flexibles recommandés pour minimiser les vibrations
Vérification roue	Tourner à la main pour assurer qu'elle tourne librement
Serrage	Vérifier le couple des vis après 30 à 60 minutes de rodage
Lubrification	Suivre les instructions du fabricant du moteur
Nettoyage	Nettoyer les pales régulièrement pour éviter déséquilibre
Démontage roue	Retirer les deux vis de la bague conique, utiliser le troisième port pour extraire
Garantie	1 an, réparation ou remplacement par Canarm

FOIRE AUX QUESTIONS - DPL31-DP Canarm

Comment installer le ventilateur DPL31-DP ?

Sécurisez l'unité sur une base solide ou des isolateurs à travers les trous des rails de base. Assurez-vous que l'unité est de niveau. Utilisez des collets flexibles pour les conduits afin de réduire les vibrations.

Quelle alimentation électrique est nécessaire ?

Vérifiez la plaque signalétique du moteur pour connaître la tension, la phase et le courant nominal. Effectuez les connexions conformément aux schémas indiqués.

Dois-je mettre le ventilateur à la terre ?

Oui, un fil de mise à la terre doit être connecté au boîtier du moteur et au châssis de l'unité vers une mise à la terre électrique appropriée.

Comment nettoyer la roue du ventilateur ?

Débranchez l'alimentation électrique. Nettoyez la roue périodiquement pour éviter l'accumulation de matériau qui pourrait causer un déséquilibre. Utilisez des méthodes non abrasives.

Que faire si la roue frotte lors de la rotation manuelle ?

Relâchez les boulons autour du venturi, réalignez-le sur le carénage de la roue, puis resserrez les boulons. Vérifiez à nouveau la rotation libre.

Comment retirer la roue du ventilateur ?

Retirez les deux vis situées dans la bague de verrouillage conique du moyeu. Réinsérez l'une des vis dans le troisième port central et serrez-la pour pousser la bague hors du moyeu.

Quelle est la garantie de ce ventilateur ?

Canarm garantit le ventilateur contre les défauts de matériaux et de fabrication pendant un an à compter de la date d'achat. La garantie couvre la réparation ou le remplacement au choix de Canarm, hors frais de main-d'œuvre et de transport.

Quelle est la période de rodage recommandée ?

Après 30 à 60 minutes de fonctionnement initial, vérifiez le couple de serrage des vis de la bague conique. Reportez-vous à l'étiquette sur le produit pour le couple spécifié.

Puis-je utiliser un variateur de fréquence (VFD) ?

Oui, un VFD peut être utilisé. Assurez-vous de connaître le point de service et le RPM maximal, et ne dépassez jamais cette vitesse.

Que faire en cas de vibrations excessives ?

Vérifiez que la roue est propre et équilibrée. Resserez toutes les attaches. Assurez-vous que l'unité est correctement installée sur une base solide. Si le problème persiste, contactez Canarm.

MODE D'EMPLOI DPL31-DP Canarm

Les roues rotatives sur le ventilateurs ne doivent pas être exposées. Où ces composantes ne sont pas protégées par des conduits, couvercles ou cabinets, des grillages appropriés doivent être utilisés pour restreindre l'exposition des pièces rotatives. Les portes d'accès ne doivent pas être ouvertes lorsque la fan est en marche afin de prévenir que des objets étrangers soient aspirés dans le système. Sur le démarrage initial, une inspection doit être soigneusement effectuée pour assurer qu'aucun matériel étranger est présent ce qui pourrait devenir un aéroporté dans le système.

Lisez les manuels d'instruction et d'opération attentivement avant de tenter l'installation, l'opération ou l'entretien des ventilateurs Canarm de séries DPL-DD ou DPL-AF-DD. Le non-respect des instructions peut entraîner des blessures et/ou des dommages matériels. Conservez les instructions pour référence future.

Il est de la responsabilité des l'acheteur de s'assurer que l'installation et l'entretien de cet appareil sont effectués par du personnel qualifié. Suivez tous les codes locaux et nationaux applicables.

Inspectez l'unité pour tout dommage et avisez de tout dommage au transporteur. Vérifiez toutes les attaches et resserrez au besoin. Tournez la roue du ventilateur à la main afin d'assurer qu'elle tourne librement. Si un frottement survient, relâchez les boulons autour du venturi, réalignez-le sur le carénage de la roue et resserrez les boulons

INSTALLATION

INSTALLATION SUR BASE

Sécurisez l'unité à travers les trous situés sur les rails de la base à une base solide ou isolateurs dépendamment de vos besoins spécifiques. Assurez-vous que l'unité est de niveau. Complétez l'installation des conduits ou enclos.

REMARQUE: Des collets d'entrée et de sorties flexibles sont recommandés afin de minimiser la transmission des vibrations.

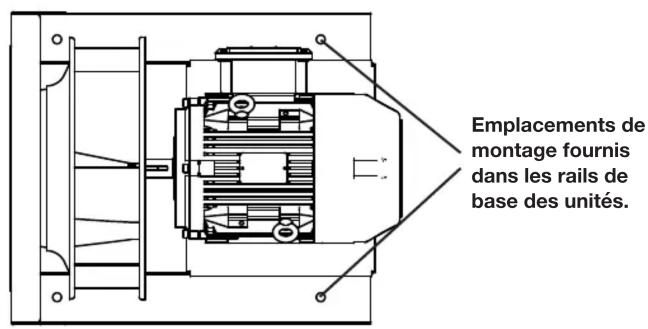

Emplacements de montage fournis dans les rails de base des unités.

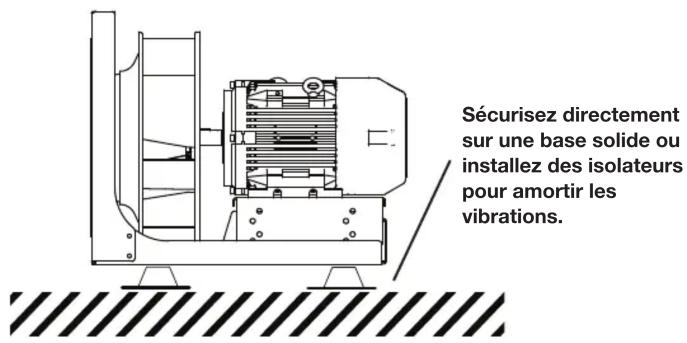

Sécurisez directement sur une base solide ou installez des isolateurs pour amortir les vibrations.

ÉLECTRIQUE

MISE EN GARDE

ASSUREZ-VOUS QUE L'ALIMENTATION ÉLECTRIQUE EST DÉCONNECTÉE ET VERROUILLÉE AVANT D'EFFECTUER LES CONNEXIONS ÉLECTRIQUES.

Avant de connecter le moteur à l'alimentation électrique, vérifiez les caractéristiques électriques et les instructions de câblage tel qu'indiqué sur la plaque signalétique du moteur ou à l'intérieur du couvercle de la boîte de conduit pour assurer une tension et une phase appropriées. Effectuez les connexions électriques tel qu'indiqué.

MISE EN GARDE

UN FIL DE MISE-À-TERRE DOIT ÊTRE CONNECTÉ DU BOÎTIER DU MOTEUR À UNE MISE-À-TERRE ÉLECTRIQUE APPROPRIÉE.

MISE EN GARDE

UN FIL DE MISE-À-TERRE DOIT ÊTRE CONNECTÉ DU CHÂSSIS DE L'UNITÉ À UNE MISE-À-TERRE ÉLECTRIQUE APPROPRIÉE.

OPÉRATION

1. Complétez les connexions électriques, mettez momentanément l'appareil sous tension et assurez-vous que la roue tourne correctement.
2. Appliquez la pleine puissance.
3. Remarque : Un VFD peut être essentiel pour opérer l'unité. Assurez-vous que le RPMM et point de service sont connus et jamais dépassés.
4. With duct attached, or in its housing and the air system in full operation, measure the motor current and ensure that it is less than the rated full load amperage as indicated on the motor nameplate.

MISE EN GARDE

NE PAS DÉPASSER LA VITESSE D'OPÉRATION MAXIMALE DÉTERMINÉE PAR LE POINT D'OPÉRATION DU VENTILAEUR.

ENTRETIEN

MISE EN GARDE

ASSUREZ-VOUS QUE L'ALIMENTATION ÉLECTRIQUE EST DÉCONNECTÉE ET VERROUILLÉE AVANT D' EFFECTUER LES CONNEXIONS ÉLECTRIQUES.

1. ATTENTION: La bague de verrouillage conique de cet équipement a été serrée en usine conformément aux instructions du fabricant. Après une période de rodage initiale d'environ 30 à 60 minutes, vérifiez et assurez-vous que les vis restent au couple de serrage approprié. Reportez-vous à l'étiquette sur le produit pour connaître le couple spécifié.
2. Inspectez et resserrez toutes les attaches avant l'installation, après le premier 50 et 100 heures d'opération, puis périodiquement par la suite.
3. Suivez les instructions du manufacturier pour la lubrification du moteur et autres entretiens requis.
4. Nettoyez la roue du ventilateur périodiquement. L'accumulation de matériau sur les pales peut provoquer un déséquilibre de la roue et entraîner une défaillance de la roue ou du roulement ainsi qu'une diminution de la performance du ventilateur.
5. Pour retirer la roue, retirez les deux vis situées dans la bague de verrouillage conique du moyeu de roue. Réinsérez l'une des vis dans le troisième port du hub centré et au-dessus des autres. Le serrer poussera la bague de verrouillage conique hors du moyeu et libérera la roue.

DÉMARRAGE

CANARM LTD. Garantie que chaque nouveau ventilateur est exempt de défauts matériels et de fabrication dans la mesure où, dans un délai d'un an à compter de la date d'achat, CANARM Ltd. réparer ou remplacera, au choix de Canarm, toute unité ou pièce de celle-ci, retourné port payé et trouvé défectueux.

Cette garantie n'inclut pas les frais de main-d'œuvre ou de transport liés au démantèlement et à la réinstallation de l'unité dans les locaux de l'utilisateur.

AVIS : Aucune réclamation de garantie ne sera honorée par CANARM Ltd. à moins d'avoir obtenu une autorisation préalablement.
