DPL20 - Ventilateur industriel Canarm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur industriel
Marque	Canarm
Modèle	DPL20
Catégorie	Ventilateur industriel série DPL-DD et DPL-AF-DD
Alimentation	Voir plaque signalétique du moteur (tension et phase)
Mise à la terre	Obligatoire : fil de terre du boîtier moteur et du châssis
Installation	Sur base solide ou isolateurs de vibrations, trous de montage sur rails
Utilisation	Ventilation avec conduits ou enceinte, compatible VFD
Vitesse maximale	Ne pas dépasser le point d'opération déterminé par le fabricant
Contrôle du courant moteur	Mesurer et vérifier qu'il est inférieur à l'ampérage nominal
Rotation de la roue	Vérifier le sens de rotation au démarrage
Entretien	Inspecter et resserrer les attaches après 50 et 100 heures, puis périodiquement
Nettoyage	Nettoyer la roue périodiquement pour éviter déséquilibre
Lubrification	Suivre les instructions du fabricant du moteur
Bague de verrouillage conique	Vérifier le couple de serrage après 30 à 60 minutes de rodage
Retrait de la roue	Retirer deux vis, utiliser le troisième port pour extraire la bague
Sécurité	Ne pas ouvrir les portes d'accès en marche ; protéger les roues rotatives
Garantie	1 an contre défauts matériels et de fabrication, main-d'œuvre non incluse
Installateur	Personnel qualifié, respect des codes locaux et nationaux
Documentation	Lire le manuel avant installation, opération ou entretien
Pièces détachées	Roue, bague de verrouillage conique, attaches, etc.

FOIRE AUX QUESTIONS - DPL20 Canarm

Comment installer le ventilateur sur une base ?

Sécurisez l'unité à travers les trous situés sur les rails de la base sur une base solide ou des isolateurs de vibrations. Assurez-vous que l'unité est de niveau et complétez l'installation des conduits ou enclos. Des collets flexibles d'entrée et sortie sont recommandés pour minimiser la transmission des vibrations.

Comment connecter l'alimentation électrique ?

Avant toute connexion, assurez-vous que l'alimentation électrique est déconnectée et verrouillée. Vérifiez les caractéristiques électriques sur la plaque signalétique du moteur (tension et phase). Effectuez les connexions selon les schémas fournis. Un fil de mise à la terre doit être connecté au boîtier du moteur et au châssis de l'unité.

Que faire si la roue ne tourne pas librement ?

Si un frottement survient, relâchez les boulons autour du venturi, réalignez-le sur le carénage de la roue et resserrez les boulons. Assurez-vous que rien n'obstrue le passage de la roue.

Comment vérifier le sens de rotation du ventilateur ?

Après avoir complété les connexions électriques, mettez momentanément l'appareil sous tension et observez la roue. Elle doit tourner dans le sens indiqué. Si ce n'est pas le cas, inversez le câblage du moteur (pour triphasé) ou consultez un électricien.

Quel entretien est nécessaire après la première utilisation ?

Après environ 30 à 60 minutes de fonctionnement, vérifiez le couple de serrage de la bague de verrouillage conique (reportez-vous à l'étiquette sur le produit). Inspectez et resserrez toutes les attaches après les premières 50 et 100 heures d'opération, puis périodiquement.

Comment nettoyer la roue du ventilateur ?

Nettoyez la roue périodiquement. L'accumulation de matériau sur les pales peut provoquer un déséquilibre et endommager la roue ou les roulements. Utilisez un chiffon ou une brosse douce. Déconnectez l'alimentation avant tout nettoyage.

Comment retirer la roue pour l'entretien ?

Retirez les deux vis situées dans la bague de verrouillage conique du moyeu. Réinsérez l'une des vis dans le troisième port du moyeu et serrez-la : cela poussera la bague hors du moyeu et libérera la roue.

Quelles précautions de sécurité respecter ?

Assurez-vous que l'alimentation est déconnectée et verrouillée avant toute intervention. Ne jamais ouvrir les portes d'accès lorsque le ventilateur est en marche. Les roues rotatives doivent être protégées par des grillages si non couvertes par des conduits. Suivez les codes électriques locaux.

Puis-je utiliser un variateur de fréquence (VFD) ?

Oui, un VFD peut être utilisé, mais assurez-vous que le RPM et le point de service sont connus et jamais dépassés. Mesurez le courant moteur en fonctionnement et vérifiez qu'il est inférieur à l'ampérage nominal de la plaque signalétique.

Que couvre la garantie ?

Canarm garantit chaque nouveau ventilateur contre les défauts matériels et de fabrication pendant un an à compter de la date d'achat. Canarm réparera ou remplacera l'unité ou ses pièces, mais les frais de main-d'œuvre et de transport ne sont pas inclus. Une autorisation préalable est requise.

MODE D'EMPLOI DPL20 Canarm

Les roues rotatives sur le ventilateurs ne doivent pas être exposées. Où ces composantes ne sont pas protégées par des conduits, couvercles ou cabinets, des grillages appropriés doivent être utilisés pour restreindre l'exposition des pièces rotatives. Les portes d'accès ne doivent pas être ouvertes lorsque la fan est en marche afin de prévenir que des objets étrangers soient aspirés dans le système. Sur le démarrage initial, une inspection doit être soigneusement effectuée pour assurer qu'aucun matériel étranger est présent ce qui pourrait devenir un aéroporté dans le système.

Lisez les manuels d'instruction et d'opération attentivement avant de tenter l'installation, l'opération ou l'entretien des ventilateurs Canarm de séries DPL-DD ou DPL-AF-DD. Le non-respect des instructions peut entraîner des blessures et/ou des dommages matériels. Conservez les instructions pour référence future.

Il est de la responsabilité des l'acheteur de s'assurer que l'installation et l'entretien de cet appareil sont effectués par du personnel qualifié. Suivez tous les codes locaux et nationaux applicables.

Inspectez l'unité pour tout dommage et avisez de tout dommage au transporteur. Vérifiez toutes les attaches et resserrez au besoin. Tournez la roue du ventilateur à la main afin d'assurer qu'elle tourne librement. Si un frottement survient, relâchez les boulons autour du venturi, réalignez-le sur le carénage de la roue et resserrez les boulons

INSTALLATION

INSTALLATION SUR BASE

Sécurisez l'unité à travers les trous situés sur les rails de la base à une base solide ou isolateurs dépendamment de vos besoins spécifiques. Assurez-vous que l'unité est de niveau. Complétez l'installation des conduits ou enclos.

REMARQUE: Des collets d'entrée et de sorties flexibles sont recommandés afin de minimiser la transmission des vibrations.

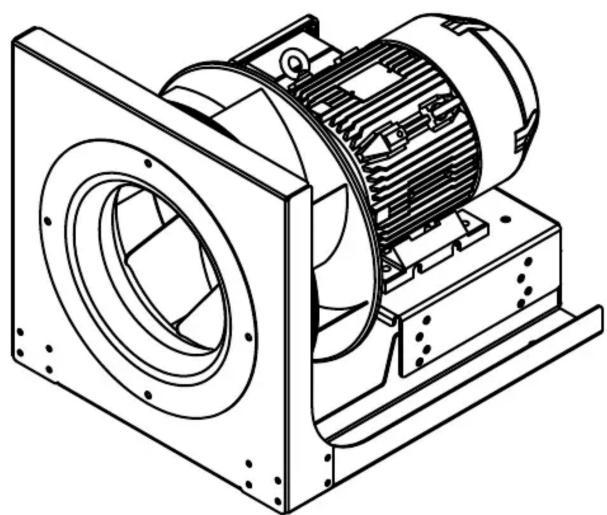

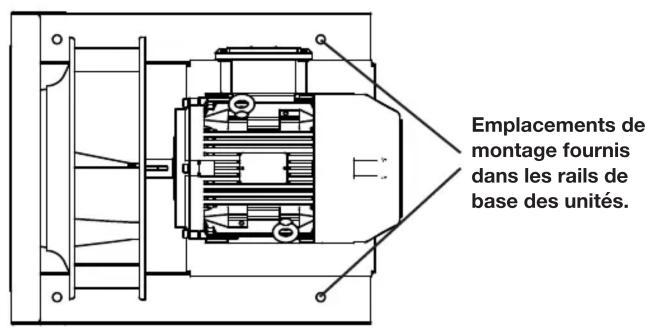

Emplacements de montage fournis dans les rails de base des unités.

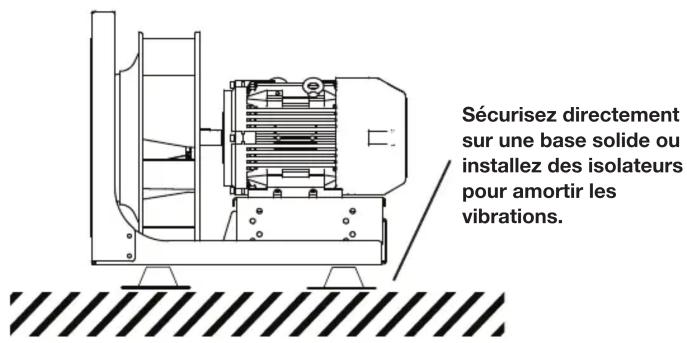

Sécurisez directement sur une base solide ou installez des isolateurs pour amortir les vibrations.

ÉLECTRIQUE

MISE EN GARDE

ASSUREZ-VOUS QUE L'ALIMENTATION ÉLECTRIQUE EST DÉCONNECTÉE ET VERROUILLÉE AVANT D'EFFECTUER LES CONNEXIONS ÉLECTRIQUES.

Avant de connecter le moteur à l'alimentation électrique, vérifiez les caractéristiques électriques et les instructions de câblage tel qu'indiqué sur la plaque signalétique du moteur ou à l'intérieur du couvercle de la boîte de conduit pour assurer une tension et une phase appropriées. Effectuez les connexions électriques tel qu'indiqué.

MISE EN GARDE

UN FIL DE MISE-À-TERRE DOIT ÊTRE CONNECTÉ DU BOÎTIER DU MOTEUR À UNE MISE-À-TERRE ÉLECTRIQUE APPROPRIÉE.

MISE EN GARDE

UN FIL DE MISE-À-TERRE DOIT ÊTRE CONNECTÉ DU CHÂSSIS DE L'UNITÉ À UNE MISE-À-TERRE ÉLECTRIQUE APPROPRIÉE.

OPÉRATION

1. Complétez les connexions électriques, mettez momentanément l'appareil sous tension et assurez-vous que la roue tourne correctement.
2. Appliquez la pleine puissance.
3. Remarque : Un VFD peut être essentiel pour opérer l'unité. Assurez-vous que le RPMM et point de service sont connus et jamais dépassés.
4. With duct attached, or in its housing and the air system in full operation, measure the motor current and ensure that it is less than the rated full load amperage as indicated on the motor nameplate.

MISE EN GARDE

NE PAS DÉPASSER LA VITESSE D'OPÉRATION MAXIMALE DÉTERMINÉE PAR LE POINT D'OPÉRATION DU VENTILAEUR.

ENTRETIEN

MISE EN GARDE

ASSUREZ-VOUS QUE L'ALIMENTATION ÉLECTRIQUE EST DÉCONNECTÉE ET VERROUILLÉE AVANT D'EFFECTUER LES CONNEXIONS ÉLECTRIQUES.

1. ATTENTION: La bague de verrouillage conique de cet équipement a été serrée en usine conformément aux instructions du fabricant. Après une période de rodage initiale d'environ 30 à 60 minutes, vérifiez et assurez-vous que les vis restent au couple de serrage approprié. Reportez-vous à l'étiquette sur le produit pour connaître le couple spécifié.
2. Inspectez et resserrez toutes les attaches avant l'installation, après le premier 50 et 100 heures d'opération, puis périodiquement par la suite.
3. Suivez les instructions du manufacturier pour la lubrification du moteur et autres entretiens requis.
4. Nettoyez la roue du ventilateur périodiquement. L'accumulation de matériau sur les pales peut provoquer un déséquilibre de la roue et entraîner une défaillance de la roue ou du roulement ainsi qu'une diminution de la performance du ventilateur.
5. Pour retirer la roue, retirez les deux vis situées dans la bague de verrouillage conique du moyeu de roue. Réinsérez l'une des vis dans le troisième port du hub centré et au-dessus des autres. Le serrer poussera la bague de verrouillage conique hors du moyeu et libérera la roue.

DÉMARRAGE

CANARM LTD. Garantie que chaque nouveau ventilateur est exempt de défauts matériels et de fabrication dans la mesure où, dans un délai d'un an à compter de la date d'achat, CANARM Ltd. réparer ou remplacera, au choix de Canarm, toute unité ou pièce de celle-ci, retourné port payé et trouvé défectueux.

Cette garantie n'inclut pas les frais de main-d'œuvre ou de transport liés au démantèlement et à la réinstallation de l'unité dans les locaux de l'utilisateur.

AVIS : Aucune réclamation de garantie ne sera honorée par CANARM Ltd. à moins d'avoir obtenu une autorisation préalablement.
