Caractéristiques techniques	Modèle : SAMSUNG AQ12FGX
Type d'appareil	Climatiseur
Capacité de refroidissement	12 000 BTU
Classe énergétique	A+
Niveau sonore	35 dB(A) en mode silencieux
Fonctionnalités	Mode refroidissement, mode chauffage, déshumidification, ventilation
Dimensions (unité intérieure)	800 x 300 x 200 mm
Poids (unité intérieure)	10 kg
Utilisation	Idéal pour les pièces jusqu'à 30 m²
Maintenance	Filtres à nettoyer tous les 3 mois, entretien annuel recommandé
Sécurité	Protection contre les surcharges, dispositif de sécurité intégré
Informations générales	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - AQ12FGX SAMSUNG

Comment puis-je installer le SAMSUNG AQ12FGX ?

Pour installer le SAMSUNG AQ12FGX, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que l'unité est placée sur une surface stable et que les connexions électriques sont effectuées par un professionnel qualifié.

Que faire si l'appareil ne démarre pas ?

Vérifiez si l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un service après-vente.

Comment régler la température sur le SAMSUNG AQ12FGX ?

Utilisez la télécommande fournie pour ajuster la température. Appuyez sur les boutons '+' ou '-' pour augmenter ou diminuer la température souhaitée.

L'appareil fait du bruit, est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement de l'appareil. Cependant, si le bruit est excessif ou inhabituel, vérifiez que l'unité est installée correctement et qu'aucun objet n'entrave le fonctionnement. Si le problème persiste, contactez un technicien.

Comment nettoyer les filtres du SAMSUNG AQ12FGX ?

Pour nettoyer les filtres, retirez-les délicatement de l'appareil et rincez-les à l'eau tiède. Laissez-les sécher complètement avant de les remettre en place.

Quels sont les indicateurs d'erreur que je peux rencontrer ?

L'appareil peut afficher des codes d'erreur sur l'écran. Consultez le manuel d'utilisation pour la signification de ces codes et les étapes à suivre pour les résoudre.

Que faire si l'air conditionné ne refroidit pas correctement ?

Vérifiez si les filtres sont propres et si les volets d'air sont ouverts. Assurez-vous également que les fenêtres et portes sont fermées. Si le problème persiste, contactez un professionnel.

L'appareil consomme beaucoup d'énergie, est-ce normal ?

Une consommation élevée d'énergie peut être le résultat d'une utilisation inappropriée ou d'un entretien inadéquat. Vérifiez les réglages et nettoyez les filtres pour optimiser l'efficacité énergétique.

Comment mettre l'appareil en mode économique ?

Pour activer le mode économique, utilisez la télécommande et sélectionnez le mode 'Éco' ou 'Économie d'énergie' dans les options de fonctionnement.

MODE D'EMPLOI AQ12FGX SAMSUNG

Enregistrez vos produits sur :www.samsung.com/global/register

Précautions de sécurité

Les précautions de sécurité suivantes doivent être prises lors de l'utilisation du climatiseur.

ATTENTION

Risque de choc électrique. • Pouvant provoquer une blessure personnelle voir mortelle. • Débranchez tous les cordons d'alimentation avant d'effecteur l'entretien, l'installation ou le nettoyage. • Ces procédures doivent être effectuées uniquement par le fabricant, par son centre de service ou par une personne qualifiée afin d'éviter tout risque.

PENDANT LE FONC- TIONNEMENT

Les utilisateurs ne doivent pas essayer de réparer l'appareil par eux-mêmes. Ils sont invités à contacter immédiatement un centre de service agréé ou le magasin où a été effectué l'achat du produit.
Ne renversez jamais un quelconque liquide sur l'appareil. Si c'est le cas, débranchez ou mettez hors tension l'appareil et contactez un centre de service agréé.
N'introduisez jamais rien à l'intérieur des pales afin d'éviter l'endommagement du ventilateur interne ou une blessure personnelle. Gardez les enfants loin de l'appareil.
◆ Ne placez aucun objet en face de l'appareil.
- Ne vaporisez aucun liquide sur l'appareil. Si c'est le cas, éteignez l'interrupteur de l'appareil et contactez un spécialiste d'installation.
Assurez-vous que l'appareil est ventilé correctement et en permanence. Ne placez pas de vêtement ou d'autre objet sur l'appareil.
En cas de non utilisation prolongée de la télécommande, retirez les batteries (si applicable).
Lors de l'utilisation de la télécommande, la distance avec le climatiseur ne doit pas dépasser 7 mètres (si applicable).

ÉLIMINATION DE L'APPAREIL

◆ Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour le recyclage.
En cas de nécessité d'élimination de l'appareil, contactez votre revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant peut s'échapper et provoquer une blessure personnelle par contact avec la peau. L'échappement du réfrigérant dans l'atmosphère est aussi dangereux car il peut faire du dégât sur l'environnement.
- Veuillez recycler le matériel d'emballage de ce produit ou éliminez-le en respectant l'environnement.

AUTRES

• Ne jamais stocker ou transporter le climatiseur renversé ou placé latéralement afin d'éviter l'endommagement du compresseur.
  Cet appareil n'est pas conçu pour être utilisé par les enfants ou par les personnes infirmes sans surveillance : les enfants doivent être surveillés pour qu'ils ne jouent pas avec l'appareil.
• Le courant maximum est mesuré selon le standard IEC pour la sécurité et le courant est mesuré selon le standard ISO pour l'efficacité d'énergie.

Sommaire

◆ PRÉPARER LE CLIMATISEUR

■ Précautions de sécurité .... 2
■ Vue de l'unité .... 4
■ Télécommande - Boutons et affichage 6
■ Insérer les piles dans la télécommande ...... 6

♦ UTILISER LE CLIMATISEUR

■ Utiliser le climatiseur en mode automatique .... 8
■ Refroidir la pièce .... 9
■ Réchauffer la pièce 10
■ Déshumidifier la pièce .... 11
■ Aérer la pièce .... 12

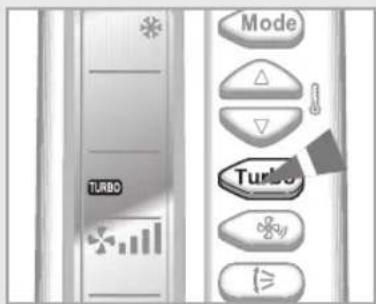

■ Changer la température de la pièce rapidement ..... 13

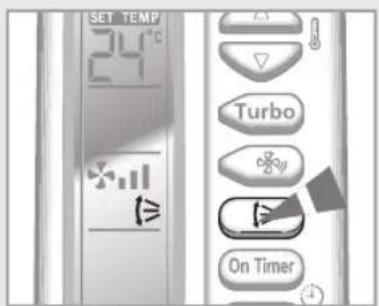

■ Régler le flux d'air vertical 14
■ Régler le flux d'air horizontal 15

◆ PROGRAMMER LE CLIMATISEUR

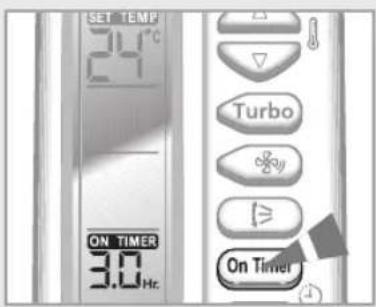

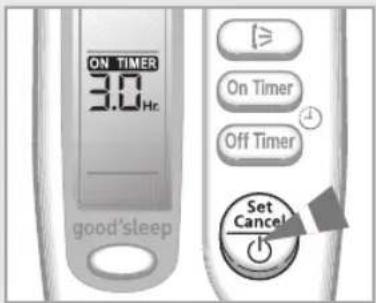

■ Régler la minuterie de mise en marche 16

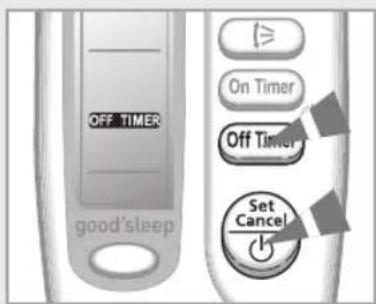

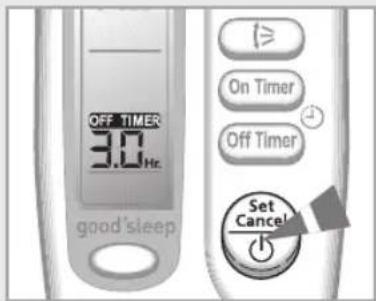

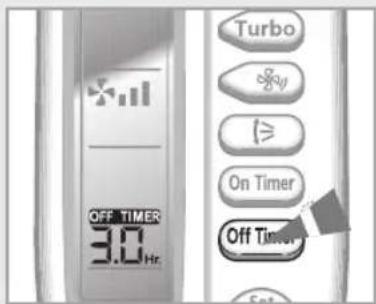

■ Régler la minuterie d'arrêt .... 17

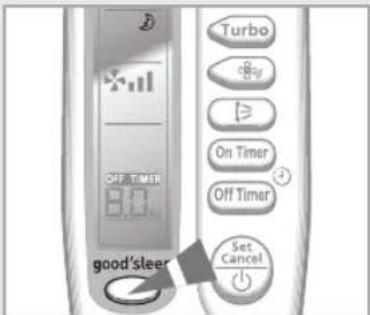

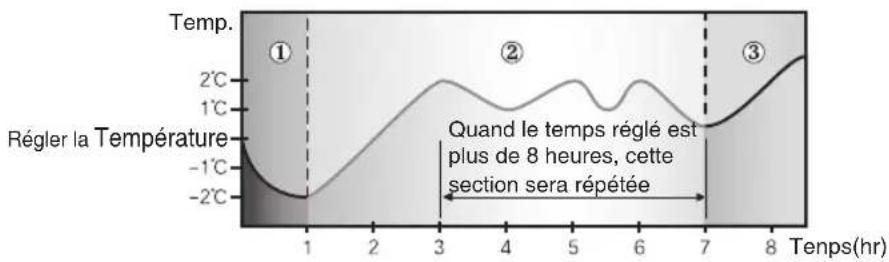

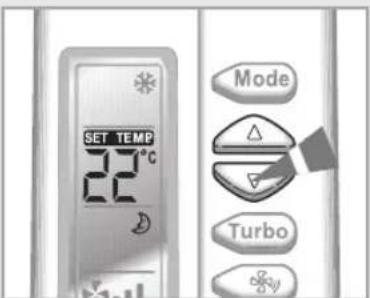

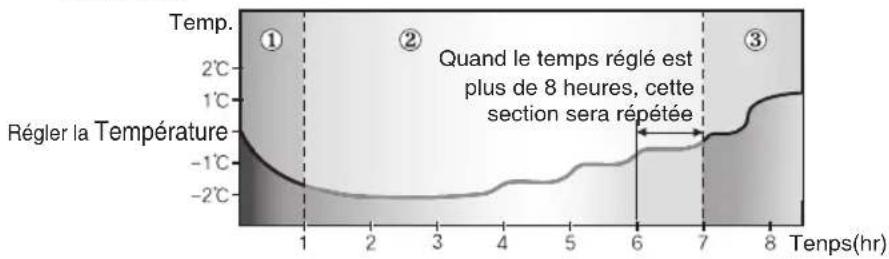

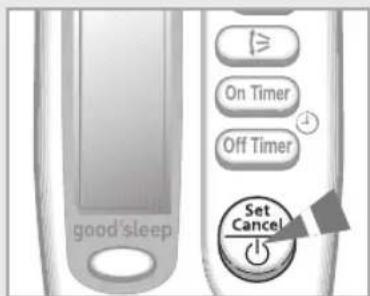

■ Régler le good'sleep .... 18

◆ CONSEILS POUR L'UTILISATION

■ Conseils pour l'Opération .... 20
■ Température et humidité de fonctionnement ...... 21
■ Utiliser le climatiseur sans télécommande .... 21
■ Avant d'appeler le service après-vente 22
■ Nettoyez le climatiseur 23

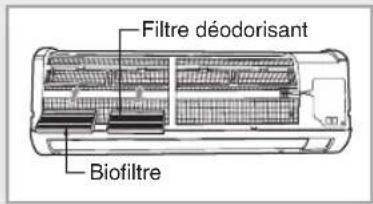

■ Nettoyage de filtre déodorisants et biofiltre(Optionnel) ..... 23

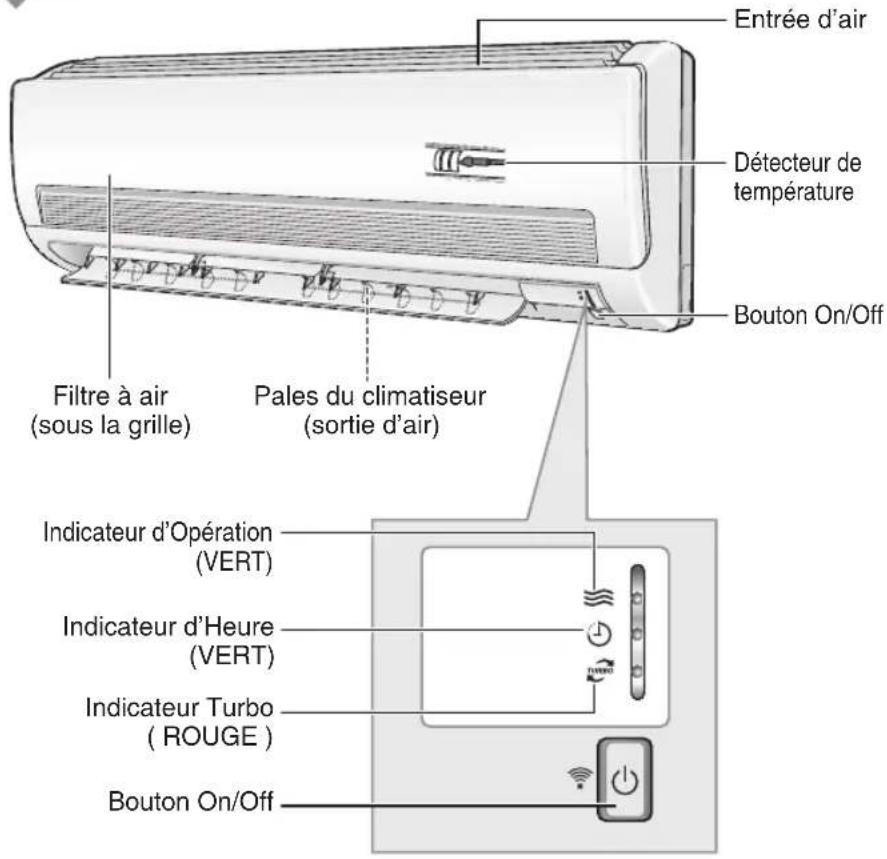

Vue de l'unité

Le design et l'apparence diffèrent un peu selon le modèle.

Unité intérieure

Entrée d'air Détecteur de température Bouton On/Off Filtre à air (sous la grille) Pales du climatiseur (sortie d'air) Indicateur d'Opération (VERT) Indicateur d'Heure (VERT) Indicateur Turbo (ROUGE ) Bouton On/Off

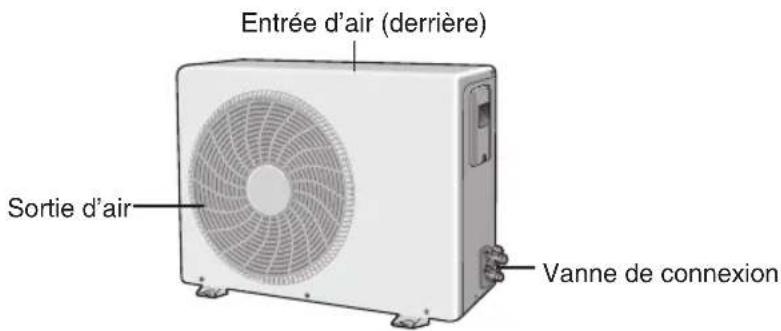

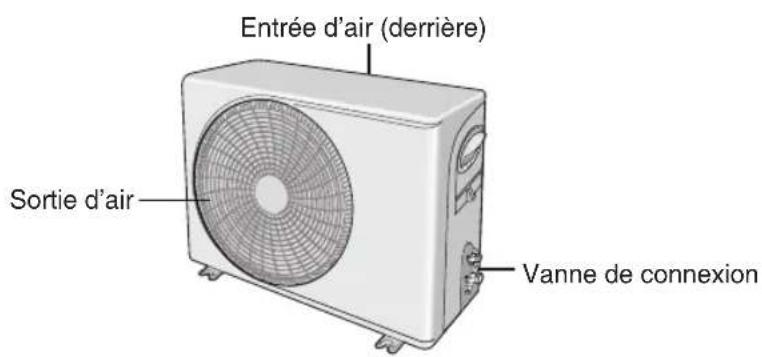

Unité extérieure Séries AQ09/12**

Entrée d'air (derrière) Sortie d'air Vanne de connexion

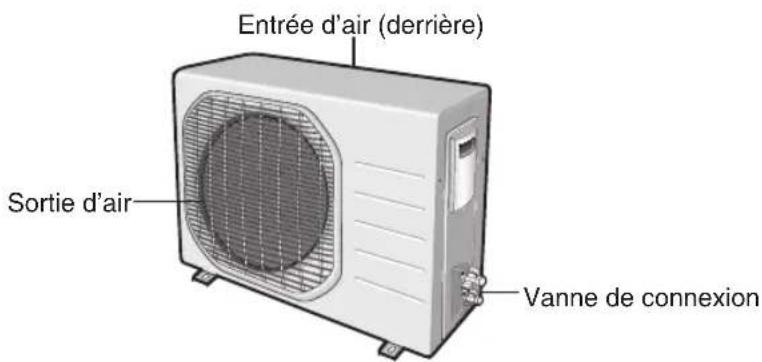

Unité extérieure

Entrée d'air (derrière) Sortie d'air Vanne de connexion

Unité extérieure Séries AQ18/24**

Entrée d'air (derrière) Sortie d'air Vanne de connexion

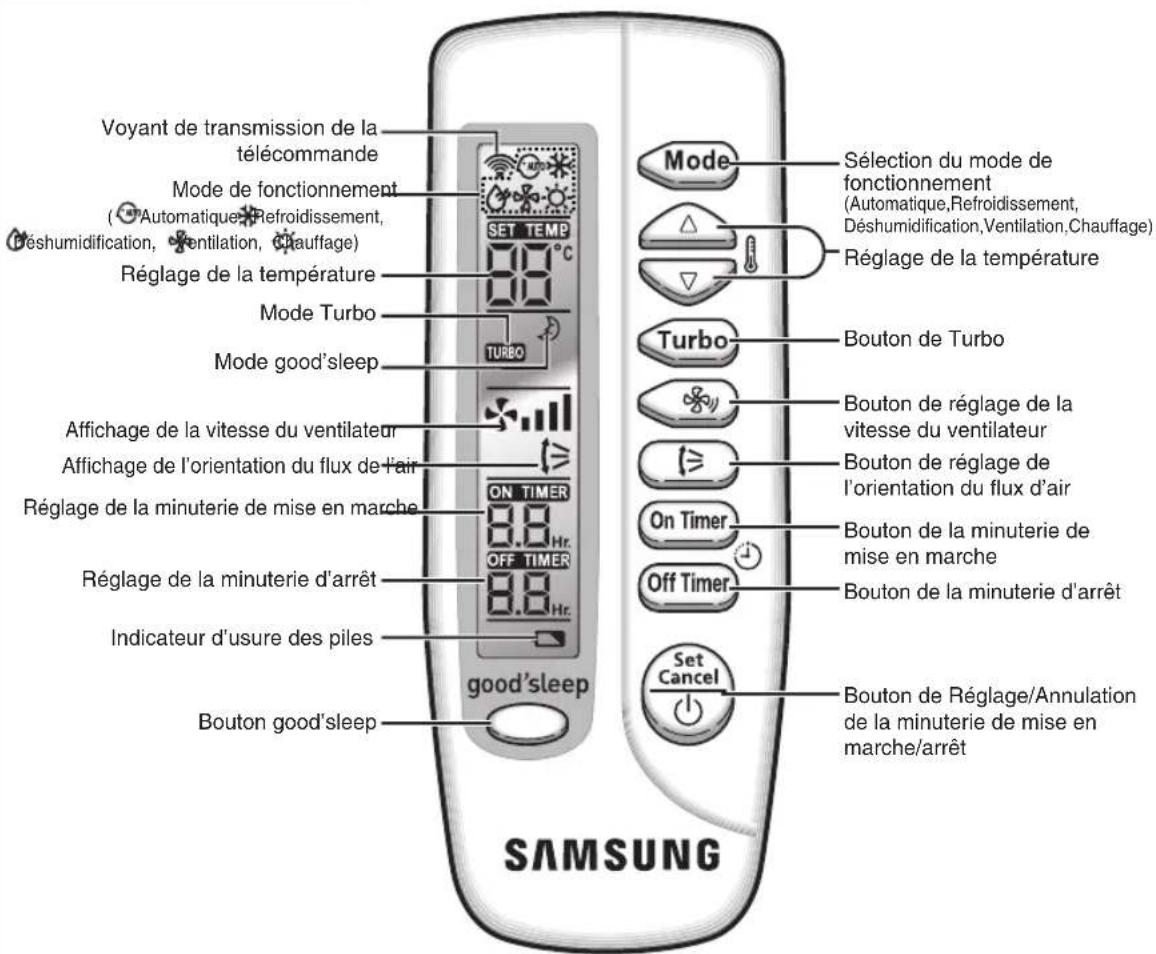

Télécommande - Boutons et affichage

Voyant de transmission de la télécommande Mode de fonctionnement ( Automatiques, Refroidissement, Déshumidification, Ventilation, Chauffage) Réglage de la température Mode Turbo Mode good'sleep Affichage de la vitesse du ventilateur Affichage de l'orientation du flux de l'air Réglage de la minuterie de mise en marche Réglage de la minuterie d'arrêt Indicateur d'usure des piles good'sleep Bouton good'sleep Mode Sélection du mode de fonctionnement (Automatique, Refroidissement, Déshumidification, Ventilation, Chauffage) Réglage de la température Bouton de Turbo Bouton de réglage de la vitesse du ventilateur Bouton de réglage de l'orientation du flux d'air On Timer Bouton de la minuterie de mise en marche Off Timer Bouton de la minuterie d'arrêt Set Cancel Bouton de Réglage/Annulation de la minuterie de mise en marche/arrêt SAMSUNG

Insérer les piles dans la télécommande

Vous devez insérer ou remplacer les piles de la télécommande lorsque :

• vous venez d'acheter le climatiseur.
  ◆ La télécommande ne fonctionne plus correctement.

Note

◆ Utiliser deux AAA piles LR03 de 1,5V.
◆ Ne jamais utiliser de piles anciennes ou de piles de marques différentes ensemble.
Les piles seront complètement déchargées au bout de 12 mois même si elles ne sont pas utilisées.

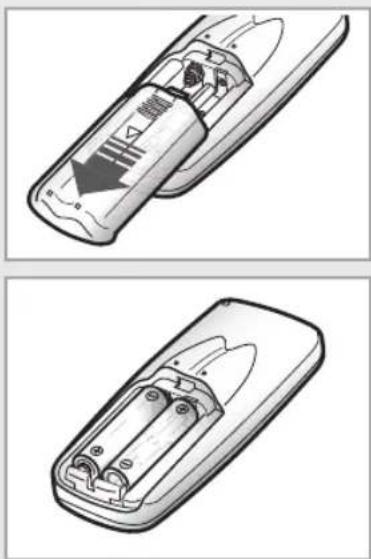

1 En utilisant votre pouce, poussez le couvercle du compartiment des piles dans le sens de la flèche et enlevez-le.

2 Insérez les deux piles, en respectant les polarités indiquées :

♦ le + de la pile avec le + de la télécommande,
♦ le - de la pile avec le - de la télécommande.

3 Remettez le couvercle en place en le faisant glisser jusqu'à ce qu'il s'enclenche.

Avant-propos

Vous venez d'acheter un climatiseur de type séparé et un technicien qualifié vous l'a installé.

Ce manuel contient des informations importantes sur l'utilisation du climatiseur. Lisez-le attentivement afin de profiter pleinement de toutes les fonctions de l'appareil.

Le manuel est organisé comme suit.

♦ Les figures des pages 4 et 6 illustrent:
- les unités intérieure et extérieure,
- les boutons et l'afficheur de la télécommande.
Ces figures vous aideront à repérer les boutons et à comprendre les symboles affichés.

- Du manuel, vous trouverez une série de procédé étape-par-étape pour chaque fonction disponible.

Les illustrations des procédures utilisent les trois symboles suivants:

PRESS PUSH HOLD DOWN

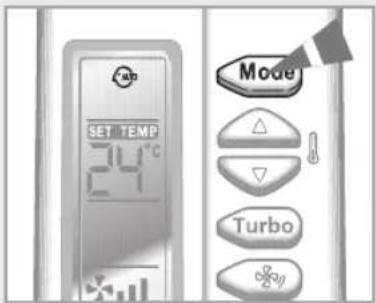

Utiliser le climatiseur en mode automatique

Vous pouvez mettre en marche votre climatiseur en mode automatique à tout moment. Dans le mode Auto, la fonction réfrigération ou chauffage sera sélectionnée automatiquement. Dans ce mode, vous pouvez également augmenter ou diminuer la température et la vitesse du ventilateur.

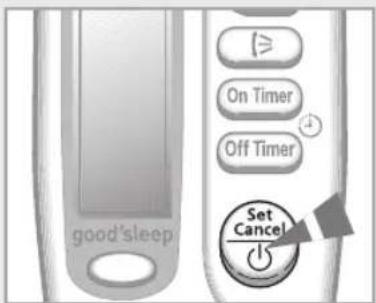

1 Si nécessaire, appuyez sur le bouton

Résultat:

◆ L'indicateur d'opération sur l'unité intérieure s'allume.
- le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

◆ branché sur le secteur

- arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

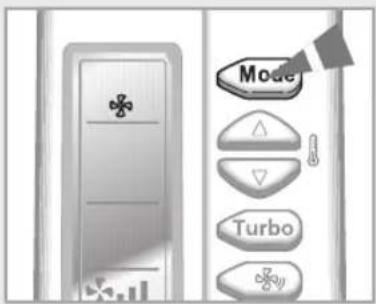

2 Si me s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une ou plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat:

L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.
♦ Le climatiseur fonctionne en mode Auto.
- Le mode Auto réfrigère ou réchauffe la pièce dans des conditions optimales en ajustant la température intérieure selon la température réglée.
◆ Pendant le fonctionnement, le mode peut passer de la réfrigération au chauffage et vice versa, en fonction de la température ambiante.

Note

Vous pouvez changer de mode à tout moment.

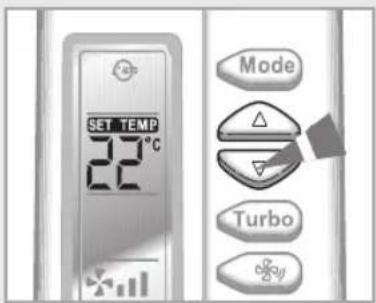

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Résultat:

◆ Chaque fois que vous appuyez sur le bouton
- La température est modifiée de 1°C
- l'unité intérieure émet un bip.

Refroidir la pièce

Sélectionnez le mode Réfrigération si vous voulez ajuster les éléments suivants :

◆ Température de réfrigération
♦ Vitesse du ventilateur lors de la réfrigération

1 Si nécessaire, appuyez sur le bouton

Résultat:

◆ L'indicateur d'opération sur l'unité intérieure s'allume.
- le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

♦ branché sur le secteur
◆ arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

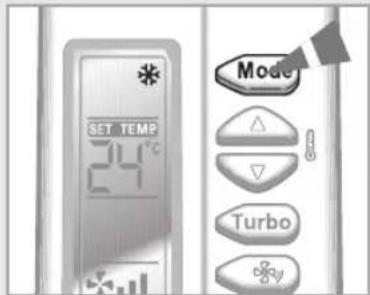

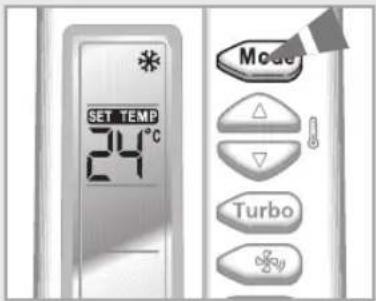

2 Si s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une ou plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat:

L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.
♦ Le climatiseur fonctionne en mode Refroidissement.

Note

Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 16°C à 30°C.

Résultat:

◆ Chaque fois que vous appuyez sur le bouton
- La température est modifiée de 1°C
- l'unité intérieure émet un bip.
- le climatiseur se met en marche en mode Refroidissement, à condition que la température ambiante soit supérieure à la température préréglée.
Si la température de la salle atteint celle d'ensemble, le climatiseur cesse le refroidissement, mais le ventilateur fonctionne toujours.

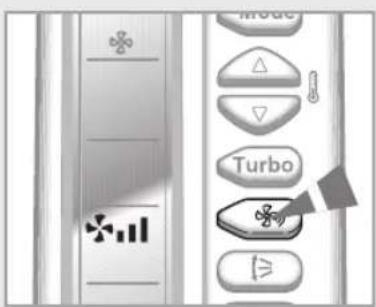

4 Sélectionnez la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Automatique (ordre: ❄ → ❄ → ❄) Faible Moyen Fort Maximum

Résultat:

Chaque fois que vous appuyez sur le bouton, l'unité intérieure émet un bip.

5 Pour contrôler la direction du flux d'air, voir pages 14 et 15.

Sélectionnez le mode Chauffage si vous voulez ajuster les éléments suivants :

◆ Température de chauffage
♦ Vitesse du ventilateur lors du chauffage

1 Si nécessaire, appuyez sur le bouton

Résultat:

◆ L'indicateur d'opération sur l'unité intérieure s'allume.
♦ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

IMPORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

◆ branché sur le secteur
- arrêté
Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

2 Si je s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une ou plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat:

L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.
◆ Le climatiseur fonctionne en mode Chauffage.

Note

Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche.

Températures possibles : de 16°C à 30°C.

Résultat:

• Chaque fois que vous appuyez sur le bouton - La température est modifiée de 1°C.
• l'unité intérieure émet un bip.
  Si la température de la salle atteint celle préréglée (température sélectionnée +5°C), le climatiseur cesse le réchauffement, mais le ventilateur fonctionne toujours.
• Le climatiseur met en marche le chauffage si la température de la pièce est inférieure à la température voulue (température sélectionnée +3°C).

4 Sélectionner la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'aff

Automatique (ordre: ✦₁ → ✦₁₁ → ✦₁₁₁)

Faible

Moyen

Fort

Maximum

Résultat:

◆ Chaque fois que vous appuyez sur le boutonunité intérieure émet un bip.
♦ le ventilateur fonctionne au ralenti pendant trois à cinq minutes pour préchauffer l'air, puis passe à la vitesse que vous avez réglée.

5 Pour contrôler la direction du flux d'air, voir pages 14 et 15.

F-10

Déshumidifier la pièce

Si l'atmosphère de la pièce est humide ou moite, vous pouvez supprimer l'excès d'humidité sans trop faire baisser la température.

1 Si nécessaire, appuyez sur le bouton

Résultat:

◆ L'indicateur d'opération sur l'unité intérieure s'allume.
- le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

PORTANT

Le climatiseur est muni d'un dispositif de sécurité afin d'éviter toute détérioration lorsqu'il est mis en marche après avoir été :

branché sur le secteur

◆ arrêté

Pour cette raison, il ne se met à fonctionner qu'après un délai de trois minutes.

2 Si le s'affiche pas en haut de la télécommande, appuyez sur le bouton de la télécommande une ou plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat:

L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.
♦ Le climatiseur fonctionne en mode Dry.

Vous pouvez changer de mode à tout moment.

3 Pour régler la température, appuyer sur le bouton une ou plusieurs fois jusqu'à ce que la température souhaitée s'affiche. Températures possibles : de 1€ à 30°C inclus.

Résultat:

◆ Chaque fois que vous appuyez sur le bouton
- La température est modifiée de 1°C
- l'unité intérieure émet un bip.
♦ le climatiseur commence à déshumidifier la pièce. Le débit d'air est réglé automatiquement.
La vitesse du ventilateur fonctionne selon le mode Vent Automatique.

4 Pour contrôler la direction du flux d'air, voir pages 14 et 15.

Si l'atmosphère est renfermée, vous pouvez aérer la pièce à l'aide de la fonction de ventilation (Fan).

1 Si nécessaire, appuyez sur le bouton

Résultat:

◆ L'indicateur d'opération sur l'unité intérieure s'allume.
♦ le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
♦ l'unité intérieure émet un bip.

Mode Turbo

2 Si ?e s'affiche pas en haut de la télécommande, appuyez sur le bouton ?e la télécommande une ou plusieurs fois jusqu'à ce qu'il apparaisse.

Résultat:

L'unité intérieure sonne chaque fois que vous appuyez sur le bouton Mode.
◆ Le climatiseur fonctionne en mode Fan.
◆ La température est réglée automatiquement.

Note

Vous pouvez changer de mode à tout moment.

3 Sélectionnez la vitesse de ventilation en appuyant sur le bouton une ou plusieurs fois jusqu'à ce que la vitesse souhaitée s'affiche :

Faible

Moyen

Fort

Résultat:

- Chaque fois que vous appuyez sur le boutothunité intérieure émet un bip.

4 Pour contrôler la direction du flux d'air, voir pages 14 et 15.

F-12

Changer la température de la pièce rapidement

La fonction de refroidissement/chauffage Turbo vous permet d'augmenter ou de baisser la température de la pièce rapidement.

Exempter

En rentrant chez vous, vous trouvez qu'il fait excessivement chaud dans la pièce et voulez faire baisser la température le plus vite possible.

En mode Turbo, l'appareil fonctionne à puissance maximale pendant 30 minutes, puis revient au mode de fonctionnement et à la température sélectionnés auparavant.

1 Si nécessaire, appuyez sur le bouton

Résultat:

◆ L'indicateur d'opération sur l'unité intérieure s'allume.
- Le climatiseur se met en marche dans le mode de fonctionnement utilisé le plus récemment,
◆ L'unité intérieure émet un bip.

2 Appuyez sur le bouton

Résultat:

• Le réglage de la température et du ventilateur se fait automatiquement.
  ♦ Le climatiseur refroidit ou réchauffe la pièce le plus vite possible.
• Après 30 minutes, le mode, la température et la vitesse de ventilation précédents sont rétablis.
• Vous pouvez sélectionnez la fonction Turbo dans le mode Auto, Réfrigération et Chauffage. Si vous sélectionnez cette fonction dans le mode Séchage ou Ventilation, le système retournera en mode Auto.

3 Si vous souhaitez d'arrêter le mode Turbo avant une période de 30 minutes, appuyez sur le boutonTurbo une ou plusieurs fois jusqu'à ce qu'e30 disparaissent.

Résultat: Le mode, la température et la vitesse de ventilation précédents sont rétablis automatiquement.

4 Pour contrôler la direction du flux d'air, voir pages 14 et 15.

Mode TURBO Turbo

Régler le flux d'air vertical

Selon la hauteur de l'unité intérieure sur le mur de la pièce, vous pouvez régler l'orientation des lames de sortie d'air au bas de l'unité, pour augmenter l'efficacité du climatiseur.

1 Appuyez sur le bouton une ou plusieurs fois comme demandé.

Résultat: L'orientation verticale des lames est modifiée.

2 Si vous souhaitez que les lames bouge de haut en bas quand le climatiseur fonctionne, appuyez sur le bouton

Résultat: Les lames se déplacent autour de la position initiale que vous avez réglée.

3 Pour arrêter le mouvement de haut en bas des lames, appuyez sur le bouton encore une fois.

Note Lorsque vous... Alors les lames...

arrêtez le climatiseur se ferment complètement.

le remettez en marche commencer en position initiale qui est fonctionnée.

Réglez le flux d'air horizontal

Deux autres groupes de lames se trouvent à l'intérieur de la sortie d'air. Alors que les lames extérieures peuvent être déplacées vers le haut ou vers le bas, les lames intérieures se déplacent vers la droite ou vers la gauche.

1 Réglez la position de chaque groupe de lames à l'intérieur de l'unité en les poussant vers la droite ou vers la gauche.

Régler la minuterie de mise en marche

SET TEMPLE 24°C ON TIMER 3.0 Hz. Turbo On Timer

ON TIMER 3.0 Hz good'sleep On Timer Off Timer Set Cancel

La minuterie de mise en marche vous permet de mettre en marche automatiquement le climatiseur après une période de temps donnée. Vous pouvez régler la durée entre 0.5 heure et 24 heures.

1 Pour fixer le temps avant la mise en marche, appuyez sur le bouton (On Tewr) une ou plusieurs fois jusqu'à ce que le temps avant la mise en marche s'affiche. La durée est réglable entre 0.5 heure et 24 heures incluses.

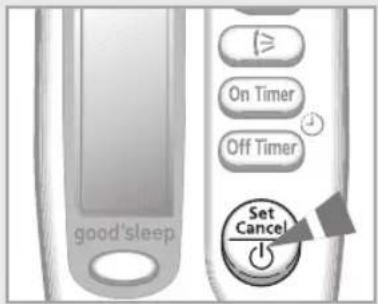

2 Appuyez sur le bouton de Réglage/Annulation afin de marquer la findu réglage.

Résultat:

◆ Le temps restant s'affiche.
◆ Le voyant de la minuterie arrête de clignoter.
- Le mode sélectionné et la température disparaissent au bout de 10 secondes.
- Le climatiseur s'allumera automatiquement et le réglage de la minuterie de mise en marche disparaîtra lorsque le compteur aura atteint le temps préréglé.

3 Pour choisir le mode l'opération en avance, appuyez sur le bouton jusqu'à ce que le mode désiré se trouve sur le haut de télécommande.

Résultat:

Le climatiseur va démarrer en mode choisi quand il est allumé.

Note

Si vous n'utilisez pas la télécommande après avoir activé le démarrage automatique, cette fonction s'éteindra automatiquement au bout de 25 heures.

Annuler la minuterie de mise en marche

Si vous souhaitez ne plus utiliser le démarrage automatique que vous avez activé, vous pouvez l'annuler à tout moment.

1 Pour annuler la minuterie de mise en marche, appuyez sur le bouton Une ou plusieurs fois jusqu'à ce que le réglage de la minuterie de mise en marche disparaisse.

2 Appuyez sur

Note

Si vous souhaitez de mettre en marche votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton

F-16

Régler la minuterie d'arrêt

La minuterie d'arrêt vous permet d'arrêter automatiquement le climatiseur après une période de temps donné. Vous pouvez régler la durée entre 0.5 heure et 24 heures.

Pour fixer le temps avant l'arrêt, appuyez sur le bouton Off Times une ou plusieurs fois jusqu'à ce que le temps désiré s'affiche. La durée est réglable entre 0.5 heure et 24 heures incluses.

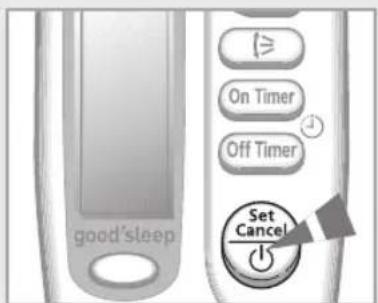

2 Appuuyez sur le bouton de Réglage/Annulation afin de marquer la fin du réglage.

Résultat:

◆ Le temps restant s'affiche.
◆ Le voyant de la minuterie arrête de clignoter.
- Le climatiseur s'arrêtera automatiquement et le réglage de la minuterie d'arrêt disparaîtra lorsque le compteur aura atteint le temps préréglé.

Exempt:

Si vous souhaitez mettre en marche le climatiseur dans 2 heures et l'arrêter deux heures après :

1. Appuyez sur le bouton Ce Timar jusqu'à ce que '2 Hr's'affiche.
2. Appuyez sur le bouton de
3. Appuyez sur le bouton Off Timer jusqu'à ce que '4 Hr's'affiche.
4. Appuyez sur le bouton de

Note

Vous pouvez vérifier ou changer le mode de réglage et/ou la température en appuyant sur le bouton ^Mode ou les boutons après avoir réglé la minuterie d'arrêt.

OFF TIMER 3.0 Hr. Turbo On Timer Off Timer

OFF TIMER 3.0 Hz good'sleep On Timer Off Timer Set Cancel

Annuler la minuterie d'arrêt

Si vous souhaitez ne plus utiliser l'arrêt automatique que vous avez activé, vous pouvez l'annuler à tout moment.

1 Pour annuler la minuterie d'arrêt, appuyez sur le bouton d'arrêt une ou plusieurs fois jusqu'à ce que le réglage de la minuterie d'arrêt disparaisse.

2 Appuyez sur

Note

Si vous souhaitez arrêter votre climatiseur avant que la minuterie atteigne le temps préréglé, appuyez sur le bouton

OFF TIMER good'sleep On Timer Off Timer Set Cancel

Sélection du Mode good'sleep

Le modegood de les utilisateurs à bien s'endormir quand ils se couchent qu'ils aient trop chaud pour dormir ou s'ils soient réveillés par le froid. Le modegood'sleep ne peut être sélectionné que le climatiseur est allumé ou dans le mode de refroidissement/de chauffage.

1 Si nécessaire, appuyez sur le bouton (On/Off).

Résultat: ♦ L'indicateur de fonctionnement de l'unité intérieure s'allume.

Le climatiseur démarre en mode dernièrement sélectionné.
◆ L'unité intérieure émet un bip.

2 Appuyez sur le bouton® afin de sélectionner le mode de ou de

Résultat: ◆ L'unité intérieure émet un bip à chaque fois que vous appuyez sur le bouton Mode.

◆ Le climatiseur tourne dans le mode de refroidissement ou de chauffage.

B OFF. TIMER good'sleer Turbo On Timer Off Timer Set Cancel

3 Appuyez sur le bouton

• L'affichage de la télécommande vous montre que ce mode s'arrête automatiquement après huit heures de l'opération.
• Dans le cas d'ajuster le temps

◆ Appuyez sur le bouton pour ajuster le temps désiré d'opération de 30 minutes à 12 heures.

Le modegood'sleep s'arrêtera automatiquement après le temps préréglé.

◆ Appuyez sur le bouton

Résultat Dans le cas d'ajuster le temps supplémentaire pour le mode good' sleep, vous devriez appuyer sur le bouton dans 10 secondes. Si vous n'appuyez pas sur le bouton dans 10 secondes, le modegood' sleep s'arrêtera automatiquement dans l'opération de huit heures.

4 Pour ajuster la température, appuyez sur le bouton jusqu'à ce que la température désirée s'affiche.

La température que vous pouvez sélectionner est de 16°C à 30°C.

Résultat A chaque fois que vous appuyez sur le bouton :

• La température est ajustée de 1°C
• L'unité intérieure émet un bip

F-18

Changement de température dans la mode good' sleep

Pour empêcher le refroidissement/chauffage excessif pendant le sommeil, la mode good'sleep modifie automatiquement la configuration de la température selon la configuration de temps. La température et le courant d'air changent selon les trois étapes: Fall asleep, Sound sleep, and Wake up à partir de la mode good'sleep climatiseur s'éteindra automatiquement quand le temps réglé s'est écoulé.

Les trois étages de goods empêche d'avoir la difficulté de sommeil dans la nuit d'été/hiver.

① Fall asleep : Vous soulage dans le sommeil en laissant tomber la température.
② Sound sleep : Détend votre corps et soulève votre températu relégèrement.
③ Wake up à partir de la modegood'sleep

Vous permet de vous réveiller de l'air intermittent confortable et ça vous fait sentir frais.

• Réglez l'Off timer en mode pendant plus de 5 heures. Vous sentez que le sommeil est dérangé si gourd régletrop court ou long parce que le défaut est réglé à l'opération de 8 heures.
• Si la modegest réglé pendant moins de 4 heures, l'opération s'arrêtera au temps réglé.

Si la mode g'est régépendant plus de 5 heures, il fonctionnera comme étape Wake up pour la dernière heure avant arrêt.

- La température réglée recommandée est entre 25°C\~27°C pour le refroidissement et 21°C\~23°C pour le chauffage.

Mode Cool

Mode Heat

Conseils pour l'Opération

Les conseils suivants vous aideront à profiter au maximum de votre climatiseur.

Sujet Conseil

Performance lors du chauffage

Une pompe située à l'intérieur du climatiseur absorbe la chaleur de l'air extérieur et la diffuse à l'intérieur de la pièce. Lorsqu'il fait froid dehors, le climatiseur chauffe moins. Si vous ne parvenez pas à chauffer la pièce suffisamment, utilisez un appareil de chauffage supplémentaire.

Flux d'air chaud Le climatiseur fait circuler l'air chaud dans la pièce pour la chauffer. Par conséquent, après la mise en marche de l'appareil, vous devrez attendre quelques minutes avant que toute la pièce soit chauffée. Au besoin, mettez le climatiseur en marche avant l'heure à laquelle vous avez prévu d'utiliser la pièce.

Givrage Si vous utilisez le climatiseur en mode

chauffage alors qu'il fait très froid et humide dehors, du givre peut se former dans l'unité extérieure.

Si cela se produit :

♦ les ventilateurs de chauffage s'arrêtent,
- le mode dégivrage (Deice) est activé automatiquement pendant sept minutes environ.

Aucune intervention n'est nécessaire de votre part ; après sept minutes environ, le climatiseur se remet à fonctionner normalement.

Température intérieure ou extérieure élevée

Si vous sélectionnez le mode chauffage alors qu'il fait déjà très chaud à l'intérieur de la pièce et dehors, le ventilateur et le compresseur de l'unité extérieure peuvent s'arrêter momentanément. Il s'agit d'un comportement normal ; attendez simplement que le climatiseur se remette en marche.

Coupure de courant En cas de panne de courant pendant le fonctionnement du climatiseur, l'appareil s'arrête. Lorsque le courant est rétabli, le climatiseur se met en route automatiquement.

Température et humidité de fonctionnement

Le tableau ci-dessous indique les fourchettes de température et d'humidité dans lesquelles vous pouvez utiliser le climatiseur.

Si vous utilisez le climatiseur à... Alors...

température trop élevée	le dispositif de protection contre la surchauffe est susceptible de se déclencher, arrêtant le climatiseur.
température trop basse	Si l'échangeur de chaleur gèle, cela peut provoquer un défaut de fonctionnement tel qu'une fuite.
taux d'humidité trop élevé	des gouttes de condensation peuvent se former sur l'enveloppe de l'unité intérieure en c utilisation prolongée.

Mode Température extérieure Température intérieure Humidité intérieure

Chauffage 0°C à 24°C environ 27°C ou moins -

Refroidissement 21°C à 54°C environ 16°C à 32°C environ 80% ou moins

Déshumidification 18°C à 54°C environ 16°C à 32°C environ -

* Si la température extérieure est en dessous de 0°C, la capacité de chauffage baisse jusqu'à 70\~80% selon la condition de fonctionnement.

Si la climatisation est utilisée au dessus de 33°C (température intérieure), il ne peut pas fonctionner à plein rendement.

Utiliser le climatiseur sans télécommande

Vous pouvez faire fonctionner le climatiseur directement sur l'unité intérieure si la télécommande est perdue ou endommagée.

1 Pour mettre le climatiseur en marche, appuyez sur l'interrupteur ON/OFF sur le côté droit de l'unité intérieure.

Résultat:

♦ Le voyant OPERATION de l'unité intérieure s'allume,
◆ L'unité intérieure émet un bip,
- Le climatiseur se met en marche dans le mode qui convient le plus à la température de la pièce. Pendant le fonctionnement, le mode peut passer de la réfrigération au chauffage et vice versa, en fonction de la température ambiante:

Température de la pièce Mode

Moins de 24°C Chauffage

24°C ou plus Refroidissement

2 Pour arrêter le climatiseur, appuyez de nouveau sur l'interrupteur ON/OFF.

Note

La télécommande est utilisable de façon habituelle, même si le climatiseur a été mis en marche via l'interrupteur ON/OFF.

Avant d'appeler le service après-vente

En cas de problème, commencez par effectuer les vérifications suivantes. Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Problème Explication/solution
Le climatiseur ne fonctionne pas du tout.	◆ Vérifiez que le climatiseur est sous tension au niveau de la prise secte◆ Vérifiez que l'indicateur de fonctionnement sur l'unité intérieure est allumé; sinon, appuyez sur le bouton de la télécommande.◆ Vérifiez si le voyant TIMER de l'unité intérieure est allumé.Si oui :- Attendez jusqu'à ce que l'heure programmée est atteinte et le climatiseur se met en marche automatiquement- Annulez la programmation (voir les pages 16 et 17 pour plus d'informations)
La télécommande ne fonctionne pas.	◆ Vérifiez qu'il n'y a pas d'obstacle entre vous et l'unité intérieure.◆ Vérifiez les piles de la télécommande.◆ Vérifiez que vous n'êtes pas trop loin de l'unité intérieure (7 mètres maximum).
Vous n'entendez pas de bip lorsque vous appuyez sur le bouton de la télécommande.	◆ Vérifiez que la télécommande est orientée vers le capteur d'infrarouges au centre de l'unité intérieure.◆ Si nécessaire, remplacez les piles de la télécommande.
Le climatiseur ne refroidit/ne réchauffe pas la pièce.	◆ Vérifiez que vous avez sélectionné le mode de fonctionnement correct (Automatique, Refroidissement, Chauffage).◆ La température de la pièce est peut-être trop basse ou trop élevée.◆ La grille du filtre à air est peut-être obstruée par la poussière ;référez-vous au page 23 pour aux instructions de nettoyage .◆ Vérifiez qu'il n'y a pas d'obstacle devant l'unité extérieure.
En mode chauffage, la température réglée n'est jamais atteinte et le climatiseur s'arrête fréquemment.	◆ Vérifiez que la température a été correctement réglée.◆ Augmentez la vitesse du ventilateur.◆ Si la circulation d'air est dirigée vers le haut, employez la télécommande pour la diriger en bas.
La vitesse du ventilateur ne change pas lorsque vous appuyez sur le bouton	◆ Vérifiez que le mode de fonctionnement est réglé sur le mode Auto,Refroidissement, Chauffage ou Ventilation ; dans le mode Séchage, la vitesse du ventilateur change automatiquement.
La direction du flux d'air ne change pas quand vous appuyez sur le bouton	◆ Vérifiez que le climatiseur est en marche. Si nécessaire, appuyez sur le bouton de la télécommande.
La minuterie ne fonctionne pas.	◆ Vérifiez que la minuterie a été programmée correctement ; (référez-vous aux pages 16 et 17).
Des odeurs se répandent dans la pièce pendant la climatisation.	◆ Aérez la pièce.

Nettoyer le climatiseur

Pour garantir le bon fonctionnement du climatiseur, vous devez le nettoyer périodiquement pour enlever la poussière accumulée dans le filtre à air.

IMPORTANT

Avant de nettoyer le climatiseur, assurez-vous que vous avez mis hors tension le déclencheur utilisé pour l'unité.

1 Ouvrez la grille avant supérieure en tirant les tablettes situées en bas à droite et à gauche de la grille.
2 Retirez les filtres d'air de chaque tablette de la grille.
3 Enlevez toutes les poussières sur les filtres d'air avec un aspirateur ou un balai.
4 Lorsque vous avez terminé, insérez les filtres d'air en les fixant sur chaque tablette de la grille.

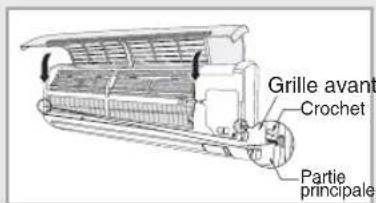

5 Pour fermer la grille avant, mettez-la sur les crochets et poussez vers le bas les tablettes de gauche et de droite situées en bas de la grille.
6 Nettoyez la grille avant avec un tissu mouillé et un détergent doux (NE jamais utiliser de benzène, dissolvants ou d'autres produits chimiques).

Note

Si vous n'avez pas utilisé le climatiseur pendant une longue période de temps, faites fonctionner le ventilateur pendant trois ou quatre heures pour sécher totalement l'intérieur du climatiseur.

Grille avant Filtre d'air Rainure de la partie principale Partie principale

Grille avant Crochet Partie principale

Nettoyage de filtre déodorisants et biofiltre (Optionnel)

Pour enlever les particules de poussière minutieuses et les odeurs, un désodorisant et les filtre Biofiltre sont installés dans le climatiseur. Il faut nettoyer les filtre tous les trois mois.

1 Ouvrez la grille avant supérieure en tirant les tablettes situées en bas à droite et à gauche de la grille.
2 Retirez les filtre désodorisants et Biofiltre.
3 Lavez les filtre avec de l'eau propre, puis les sécher légèrement.
4 Insérez les filtre dans la position originale.

Note

Vous pouvez changer la position des filtre avec l'un l'autre.

5 Fermez la grille avant.

Filtre déodorisant Biofiltre
