Caractéristiques techniques	Moniteur VIEWSONIC LB-STND-005
Type de produit	Moniteur
Taille de l'écran	Non spécifié
Résolution	Non spécifié
Technologie d'affichage	Non spécifié
Connectivité	Non spécifié
Utilisation	Conçu pour un usage professionnel et personnel
Maintenance	Nettoyer l'écran avec un chiffon doux, éviter les produits chimiques agressifs
Sécurité	Respecter les consignes de sécurité électrique lors de l'utilisation
Informations générales	Vérifier la compatibilité avec les systèmes d'exploitation avant l'achat

FOIRE AUX QUESTIONS - LB-STND-005 VIEWSONIC

Comment connecter le moniteur VIEWSONIC LB-STND-005 à mon ordinateur ?

Pour connecter le moniteur, utilisez un câble HDMI ou DisplayPort. Branchez une extrémité dans le port de sortie de votre ordinateur et l'autre extrémité dans le port d'entrée du moniteur.

Que faire si mon moniteur ne s'allume pas ?

Vérifiez que le moniteur est bien branché à une prise électrique fonctionnelle. Assurez-vous que le câble d'alimentation est correctement connecté. Essayez de changer de prise ou de câble si nécessaire.

Comment ajuster la résolution de mon moniteur VIEWSONIC LB-STND-005 ?

Sur votre ordinateur, allez dans les paramètres d'affichage. Sélectionnez le moniteur VIEWSONIC LB-STND-005 et choisissez la résolution recommandée pour une meilleure qualité d'image.

Le moniteur affiche une image floue, que puis-je faire ?

Assurez-vous que la résolution du moniteur est correctement réglée. Vérifiez également que le câble de connexion est en bon état et bien fixé. Si le problème persiste, essayez de réinitialiser les paramètres du moniteur.

Comment régler la luminosité et le contraste du moniteur ?

Utilisez les boutons de contrôle situés sur le moniteur pour accéder au menu OSD (On-Screen Display). À partir de là, vous pouvez ajuster la luminosité et le contraste selon vos préférences.

Mon moniteur émet un bruit de grésillement, que faire ?

Un léger grésillement peut être normal, mais si le bruit est fort ou constant, débranchez le moniteur et vérifiez le câble d'alimentation. Si le problème persiste, contactez le service client de VIEWSONIC.

Comment mettre à jour le firmware du moniteur VIEWSONIC LB-STND-005 ?

Visitez le site Web de VIEWSONIC pour télécharger le dernier firmware. Suivez les instructions fournies pour mettre à jour le firmware via un câble USB ou directement via le menu OSD si cette option est disponible.

Le moniteur ne détecte pas mon ordinateur, que dois-je faire ?

Assurez-vous que le câble est correctement branché des deux côtés. Testez le moniteur avec un autre ordinateur ou un autre câble pour vérifier d'où vient le problème.

Est-ce que le VIEWSONIC LB-STND-005 est compatible avec les consoles de jeux ?

Oui, le VIEWSONIC LB-STND-005 est compatible avec les consoles de jeux via HDMI. Assurez-vous que la console est allumée et que le bon port d'entrée est sélectionné sur le moniteur.

Comment nettoyer l'écran du moniteur en toute sécurité ?

Utilisez un chiffon en microfibre légèrement humidifié avec de l'eau ou un nettoyant pour écran. Évitez d'utiliser des produits chimiques abrasifs ou des serviettes en papier qui pourraient rayer l'écran.

MODE D'EMPLOI LB-STND-005 VIEWSONIC

Guide de l'utilisateur

Numéro du modèle: VS16374

Merci d'avoir choisi ViewSonic

En tant que fournisseur mondial majeur en solutions visuelles, ViewSonic se consacre à dépasser les attentes du monde pour les évolutions technologiques, l'innovation et la simplicité. Chez ViewSonic, nous croyons que nos produits ont le potentiel d'avoir un impact positif sur le monde, et sommes confiants que le produit ViewSonic que vous avez choisi vous sera utile.

Encore une fois, merci d'avoir choisi ViewSonic !

ViewSonic®

Informations de conformité

REMARQUE : Cette section porte sur les exigences de branchement et les déclarations de conformité. Les applications spécifiques devront se reporter aux étiquettes signalétiques et aux symboles figurant sur l'appareil.

Declaration de conformite FCC

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes: (1) Cet appareil ne doit pas provoquer d'interférences néfastes, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable. Cet équipement a été testé et déclaré conforme aux limites d'un dispositif numérique de la classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nocives pour une installation résidentielle. Cet équipement produit, utilise et peut émettre une énergie à fréquence radio et s'il n'est pas installé et utilisé conformément aux instructions, peut provoquer des interférences nocives aux communications radio. Cependant, il n'y a aucune garantie que les interférences ne se produiront pas dans une installation particulière. Si cet équipement provoque des interférences nocives à la réception radio ou TV qu'il est possible de déterminer en mettant l'équipement en marche ou à l'arrêt, l'utilisateur est encouragé à essayer de rectifier les interférences en adoptant au moins l'une des mesures suivantes :

• Ré-orienter ou déplacer l'antenne réceptrice.
• Augmenter la distance entre l'équipement et le récepteur.
• Brancher l'équipement sur une prise appartenant à un circuit autre que celui sur lequel est branché le récepteur.
• Consulter le distributeur ou un technicien radio/TV qualifié.

Avertissement : Vous êtes averti que des changements ou des modifications non expressément approuvés par la partie responsable de la vérification de la conformité peuvent annuler votre droit à faire fonctionner l'équipement.

Informations de copyright

Copyright © ViewSonic® Corporation, 2017. Tous droits réservés.

Macintosh et Power Macintosh sont des marques déposées par Apple Inc.

Microsoft, Windows et le logo de Windows sont des marques déposées par Microsoft Corporation aux États-Unis et dans d'autres pays.

ViewSonic et le logo des trois oiseaux, ainsi que OnView, ViewMatch et ViewMeter sont des marques déposées par ViewSonic Corporation.

Décharge de responsabilité : La société ViewSonic Corporation ne peut être tenue pour responsable d'erreurs techniques ou d'impression ni d'omissions dans le présent manuel ; dommages directs ou indirects résultant de la livraison, des performances ou de l'utilisation de ce produit; ViewSonic Corp. décline également toute responsabilité vis-àvis des performances ou de l'utilisation de ce produit.

Dans un souci amélioration constant de ses produits, ViewSonic Corporation se réserve le droit de modifier les spécifications du produit sans avis préalable. Les informations contenues dans ce document peuvent changer sans préavis.

Aucune partie de ce document ne peut être copiée, reproduite ou transmise par quelque moyen que ce soit, dans n'importe quel but, sans l'autorisation écrite préalable de ViewSonic Corporation.

Enregistrement du produit

Afin de répondre aux spécifications futures de votre produit, et pour recevoir des informations additionnelles sur celui-ci dès qu'elles sont disponibles, veuillez visiter le site Internet de ViewSonic et sélectionner la section correspondant à votre région pour enregistrer votre produit en ligne.

L'enregistrement de votre produit nous permettra de mieux répondre à vos attentes. Veuillez imprimer ce manuel de l'utilisateur et remplissez la section «Pour vos archives».

Le numéro de série de votre écran LCD se trouve à l'arrière de l'écran. Pour plus de détails, veuillez consulter la rubrique «Service clientèle» de ce manuel.

For Your Records

Nom du produit :

LB-STND-005-3

Numéro du modèle :

VS16374

Numéro du document :

Elimination du produit en fin de vie

ViewSonic respecte l'environnement et fait des efforts allant dans le sens d'un environnement de travail et de vie écologiques. Merci d'oeuvrer aussi pour une informatique plus intelligente et plus écologique. Pour en savoir plus, veuillez visiter le site web de ViewSonic.

Etats-Unis et Canada : http://www.viewsonic.com/company/green/recycle-program/

Porte-télécommande N-2 N-1

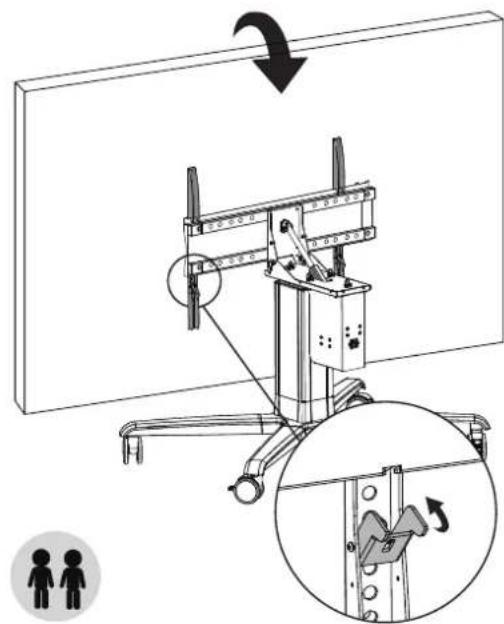

Assurez-vous que le support de montage est vertical avant d'installer l'écran

Annexe : Dépannage de la pile et du fusible

Lorsque le LEVAGE ou l'actionneur motorisés ne fonctionnent pas, veuillez suivre les étapes pour trouver des solutions.

1. Appuyez sur les boutons de la télécommande.

2. Si aucune LED ne clignote pour le déplacement du comptoir, veuillez remplacer le pile de la télécommande.

Spécifications de la pile :

Type : A23

Courant : 12 V (23 A)

Qté : 1 pièce

1. Si la télécommande fonctionne bien, mais le LEVAGE/actionneur ne se déplace pas du tout, veuillez remplacer le fusible dans la boîte à fusibles. (voir le dessin d'illustration)

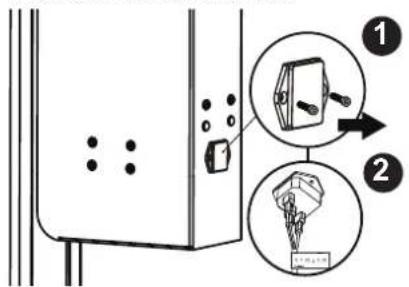

1. Veuillez suivre les étapes pour remplacer le fusible.

• Retirez le cordon d'alimentation de la prise électrique.
• Retirez le porte-fusibles.
• Retirez le fusible existant.
• Installez le nouveau fusible.
- Remettez la boîte à fusibles en la poussant.
- Branchez le cordon d'alimentation.
- Répétez l'étape 3 pour déterminer si tout se déplace normalement.
• Spécifications du fusible :
Courant : 10 A, Longueur : 20 mm.

1. Assurez vous que le dépannage prévu est effectué par un technicien qualifié.

Veuillez contacter votre distributeur/revendeur pour toute question restante.

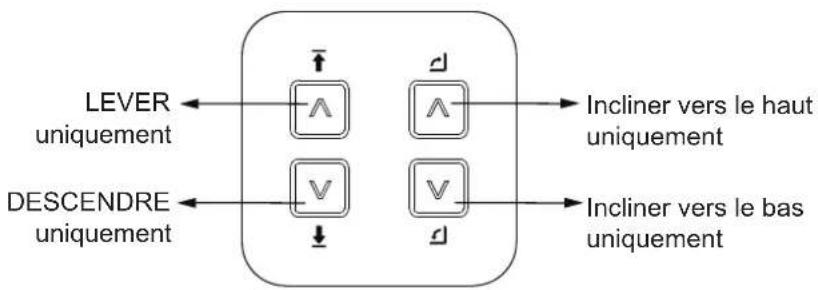

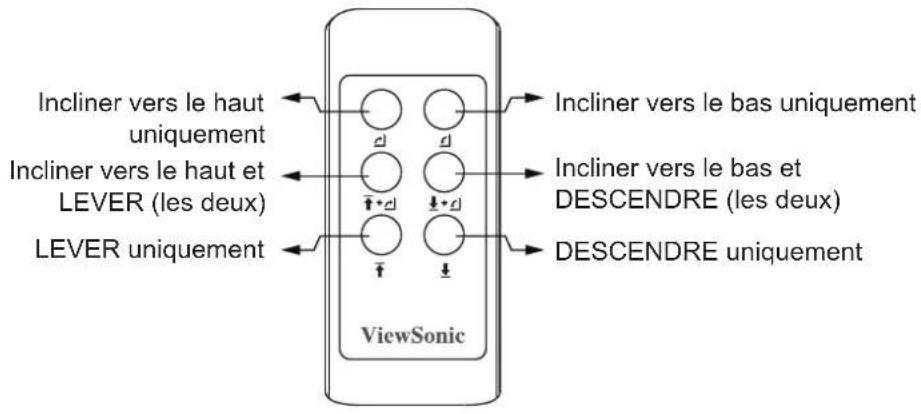

Incliner vers le haut uniquement Incliner vers le haut et LEVER (les deux) LEVER uniquement d d + d ↓ + d ViewSonic Incliner vers le bas uniquement Incliner vers le bas et DESCENDRE (les deux) DESCENDRE uniquement

Réglage de la télécommande RF

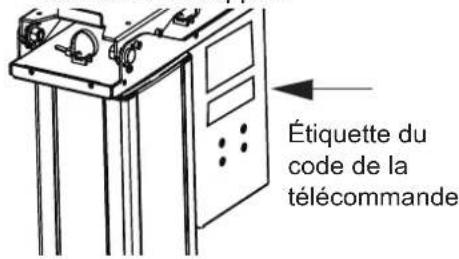

1. Vous trouverez le code PIN sur l'étiquette apposée sur la colonne élévatrice du support.

Étiquette du code de la télécommande

1. Le code PIN se trouve également sur le boîtier de commande.

1. Ouvrez le couvercle de la pile du combiné, un commutateur DIP à 6 chiffres se trouve à l'intérieur.

1. Assurez-vous que le réglage du commutateur DIP est identique au code PIN affiché sur l'étiquette du code PIN.

ON ECE 123496

Support
Modèle No.: LB-STND-005-3
Inclinaison 0° ~ 90°
Pivotement 360 degrés
Plage de réglage en hauteur	500 mm (19,69")
Type de vis M4, M5, M6, M8
Configuration de montage mural	800 x 600 mm max.
Matériau 120 kg max.	264,55 lb max.
Tension d'entrée Entrée	CA 100~240 V 50/60 Hz
Panneau de commande	Commande par bouton physique (HAUT/BAS/HORIZONTAL/VERTICAL)
Dimensions physiques	1275 (L) x 947 (P) x 1672 (H)
Poids net 45,4kg
Conditions de fonctionnement	Température : 0°C à 40°C (32°F à 104°F) Humidité : 20% ~ 80% (sans condensation) Altitude : ≤2000M
Condition de stockage	Température : -20°C à 60°C (-4°F à 140°F) Humidité : 10% ~ 90% (sans condensation) Altitude : ≤2000M

Télécommande
Modèle No.: TH3
Pile 12V
Dimensions 115,7 x 56,7 x 20 mm
Fréquence de transmission	315MHz
Mode de transmission de données	Transmission ASK
Conditions de fonctionnement	Température : 0°C à 40°C (32°F à 104°F) Humidité : 20% ~ 80% (sans condensation) Altitude : ≤2000M
ID FCC W6JTH3-4
ID IC 22680-TH3
