32HD515AN - Téléviseur Aconatic - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Téléviseur LED
Marque	Aconatic
Modèle	32HD515AN
Taille d'écran	32 pouces (81 cm)
Résolution	HD (1366 x 768 pixels)
Connectivité	3x HDMI (dont 1 ARC), 1x USB 2.0, 1x AV, 1x Optique, 1x Prise casque, 1x RF
Tuner	DVB-T (TNT), ATV
Alimentation	100-240 V ~ 50/60 Hz
Consommation électrique	Environ 40 W (veille < 0,5 W)
Poids net	Environ 4,5 kg (avec support)
Dimensions (avec support)	73 x 48 x 18 cm (approx.)
Dimensions (sans support)	73 x 43 x 8 cm (approx.)
Fonctions principales	Mode Super ECO, Télétexte, PVR (enregistrement USB), Contrôle parental, Minuterie, HDMI CEC, Modes image/audio (Standard, Musique, Film, Sport)
Langues OSD	Multilingue (dont français, anglais, thaï)
Accessoires fournis	Télécommande (RC-AT01), 2 piles AAA, Support de table avec vis, Carte de garantie, Manuel d'utilisation
Nettoyage	Débrancher la TV, essuyer avec un chiffon doux et sec
Sécurité	Ne pas exposer à l'eau, ne pas obstruer les ouvertures de ventilation, utiliser uniquement sur une surface stable
Réparabilité	Pièces détachées disponibles auprès du service après-vente (télécommande, support, bloc d'alimentation interne)

FOIRE AUX QUESTIONS - 32HD515AN Aconatic

Comment installer le téléviseur Aconatic 32HD515AN ?

Placez le téléviseur sur une surface plane et stable. Fixez le support de table en insérant les quatre vis fournies dans les trous prévus à l'arrière. Branchez le câble d'alimentation et l'antenne, puis allumez la TV. Suivez l'assistant de première installation pour sélectionner la langue et lancer la recherche automatique des chaînes.

Comment connecter un appareil externe (lecteur Blu-ray, console) ?

Utilisez un câble HDMI pour relier l'appareil à l'une des entrées HDMI de la TV (HDMI1 avec ARC recommandé pour une barre de son). Sélectionnez ensuite la source correspondante en appuyant sur la touche SOURCE de la télécommande.

Pourquoi la télécommande ne fonctionne-t-elle pas ?

Vérifiez d'abord que les piles sont insérées avec la bonne polarité et qu'elles ne sont pas usées. Assurez-vous qu'aucun obstacle ne bloque le capteur infrarouge de la TV. Si le problème persiste, éteignez et rallumez la TV ou réinitialisez la télécommande en retirant les piles pendant 30 secondes.

Comment régler l'image et le son ?

Appuyez sur MENU, puis naviguez avec les flèches pour accéder aux réglages IMAGE ou SON. Vous pouvez choisir des modes prédéfinis (Standard, Film, Sport, etc.) ou ajuster manuellement le contraste, la luminosité, les aigus et les graves.

Puis-je enregistrer une émission sur une clé USB ?

Oui, la fonction PVR (Personal Video Recorder) est disponible. Branchez une clé USB formatée en FAT32 (jusqu'à 500 Go) sur le port USB. Pendant la diffusion d'une chaîne, appuyez sur le bouton RECORD de la télécommande pour démarrer l'enregistrement.

Comment activer le mode économie d'énergie ?

Appuyez sur le bouton SUPER ECO de la télécommande pour basculer entre les modes. Ce paramètre réduit la consommation électrique en ajustant automatiquement la luminosité.

Que faire si l'image est déformée ou si les bords sont coupés ?

Utilisez le bouton ASPECT de la télécommande pour cycler entre les formats d'écran : Auto, 4:3, 16:9, Zoom1, Zoom2. Choisissez celui qui correspond le mieux à votre source.

Comment mettre à jour le logiciel du téléviseur ?

Téléchargez le fichier de mise à jour sur le site du fabricant, copiez-le sur une clé USB (format FAT32). Branchez la clé sur la TV, allez dans MENU > SETUP > Software Update (USB) et lancez la mise à jour.

Le téléviseur ne s'allume pas, que vérifier ?

Assurez-vous que le câble d'alimentation est bien branché sur la TV et sur une prise secteur fonctionnelle. Vérifiez que le voyant bleu à l'avant s'allume. Si ce n'est pas le cas, débranchez la TV pendant 2 minutes puis rebranchez-la. Si le problème persiste, contactez le service après-vente.

Comment nettoyer l'écran sans l'endommager ?

Débranchez toujours la TV avant le nettoyage. Utilisez un chiffon doux et sec (microfibre) pour essuyer délicatement l'écran. N'utilisez jamais de produits chimiques, d'alcool ou de sprays. Pour les taches tenaces, humidifiez légèrement le chiffon avec de l'eau distillée.

MODE D'EMPLOI 32HD515AN Aconatic

Aconatic

คุ้มือการใช้งาน

LED TV

32HD513AN 32HD515AN

คำแนะนำ

กรุณาศึกษาคู่มืออย่างละเอียด ก่อนทำการติดตั้งและใช้งานโทรทัศน์

เก็บคู่มีอนี้ไว้ใช้อ้างอิง

1.ข้อมูลสำคัญด้านความปลอดภัย

คําเตือน....3

คำแนะนำที่เป็นข้อควรระวังเพื่อความปลอดภัย....4

2. อุปกรณ์เสริม....7

3. การติดตั้งที่วี LED TV

การติดตั้งขาดตั้งที่ว....8

4.ภาพรวมของชุดทีวี

มุมมองด้านหน้า....9

มุมมองต้านหลัง....10

5. การเชื่อมต่ออุปกรณ์ภายนอก

การเชื่อมต่อสายอากาศ/เคเบิล....11

การเชื่อมต่อสายสัญญาณ HDMI 11

การเชื่อมต่อสายสัญญาณ Audio V/L/R 11

การรองรับสัญญาณ....12

6. การใช้งานรีโมเทคนิทรล

การใส่แบตเตอรี่รีโมทคอนโทรล....13

การใช้งานรีโมทคอนโทรล....13

รีโมทคอนโทรล....14

ปุ่มควบคุมรีโมทคอนโทรล....15

7. การใช้งานเบื้องต้น

การเปิดและการปิดเครื่อง 16

การตั้งค่าเริ่มต้น (ครั้งแรก)......16

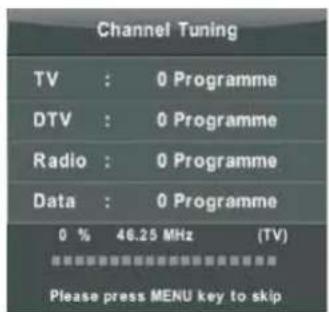

การค้นหาช่องสถานีอัตโนมัติ 16

การเปลี่ยนช่อง....16

การปรับระดับเสียง....17

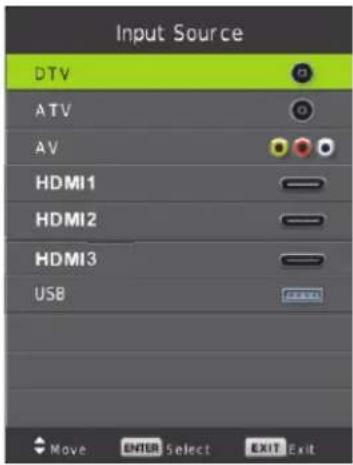

การเลือกสัญญาณเข้า.....17

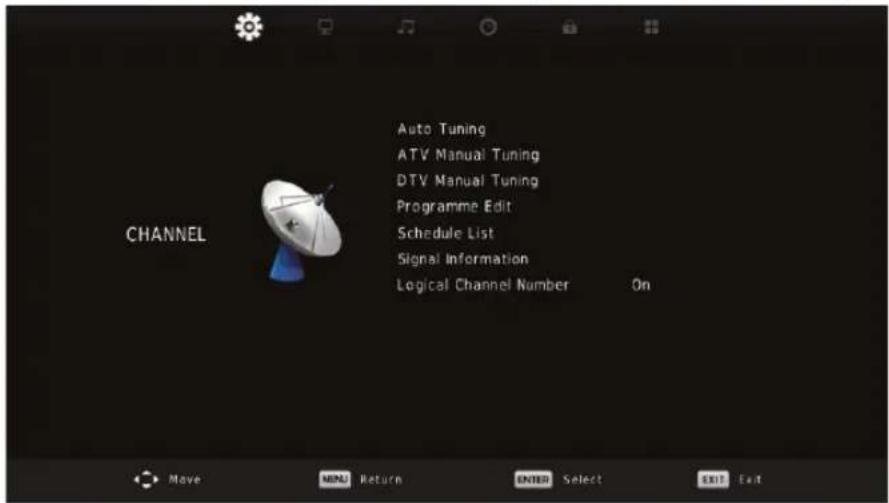

1. การตั้งค่าช่อง เมนูการตั้งค่าช่อง....18

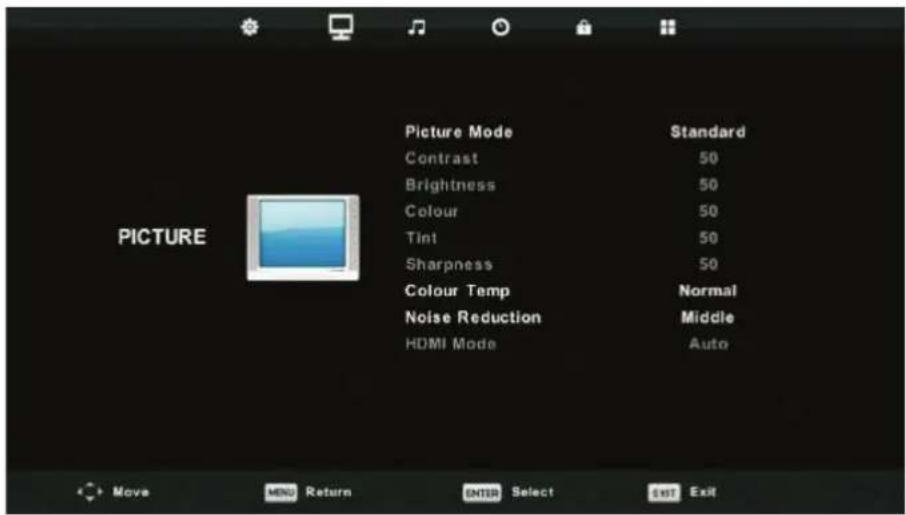

2. การตั้งค่าภาพ เมนูการตั้งค่าภาพ....19

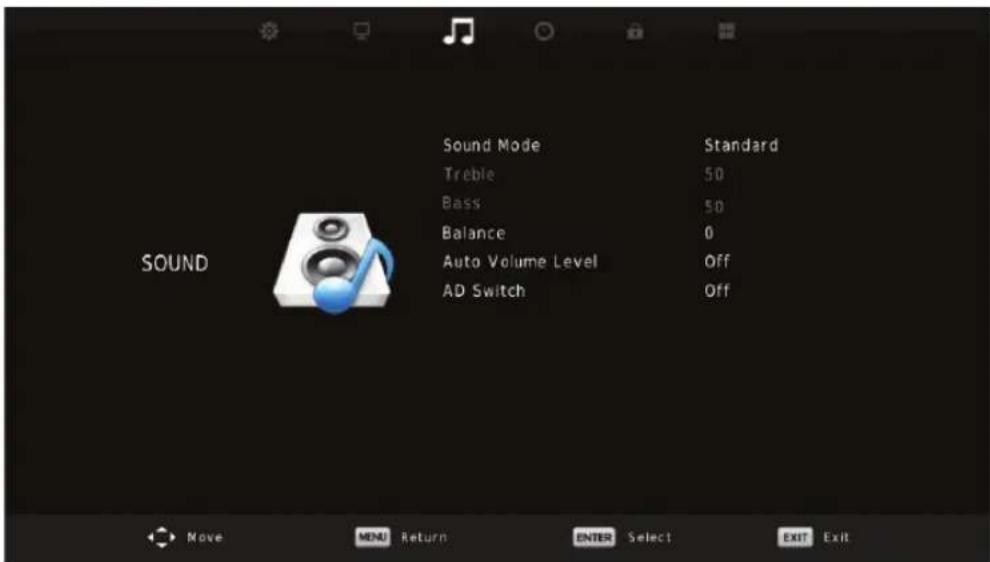

3. การตั้งค่าเสียง เมนูการตั้งค่าเสียง......20

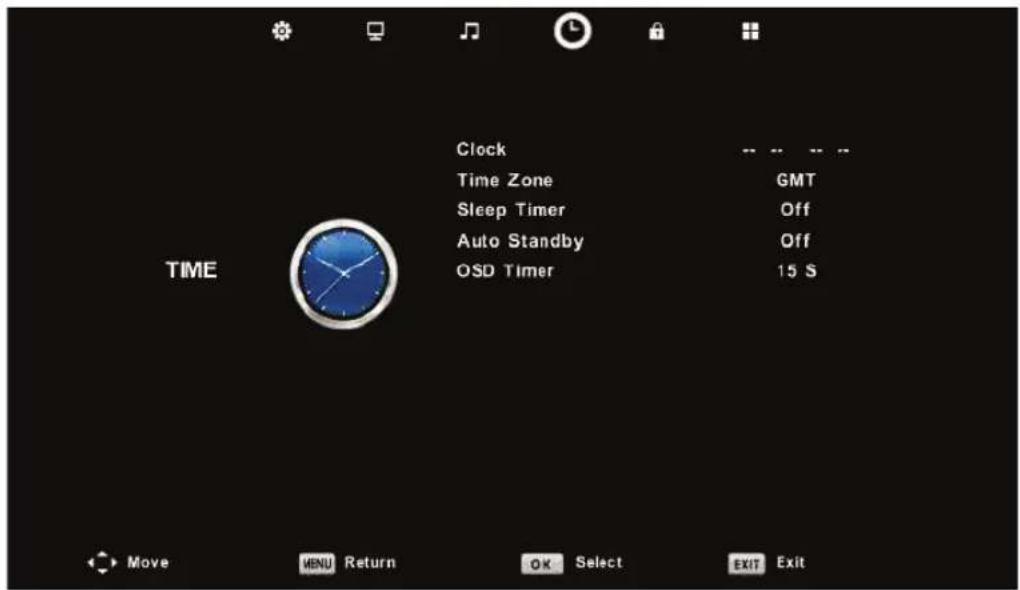

4. การตั้งค่าเวลา เมนูการตั้งค่าเวลา......21

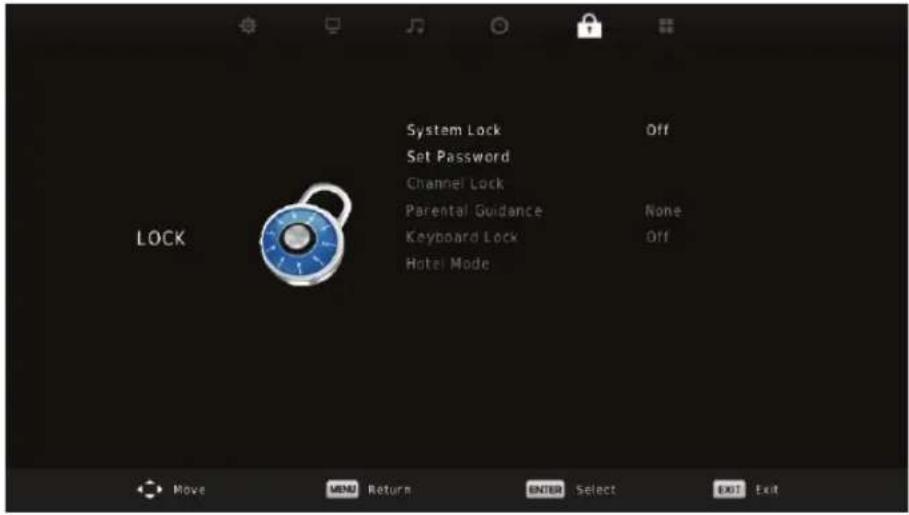

5. การตั้งค่าการล้อค เมนูการตั้งค่าการล้อค....22

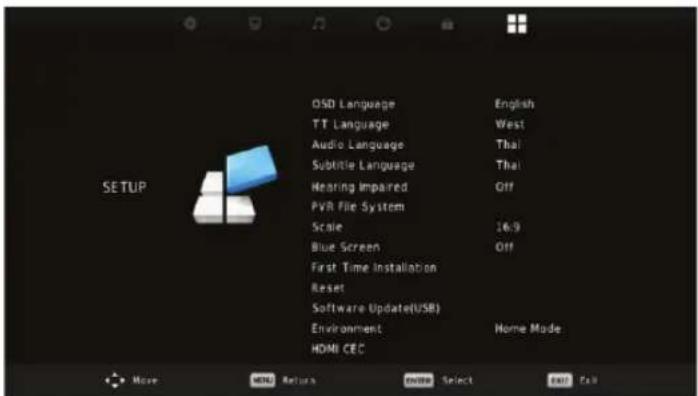

6. การตั้งค่าทั่วไป เมนูการตั้งค่าทั่วไป 23

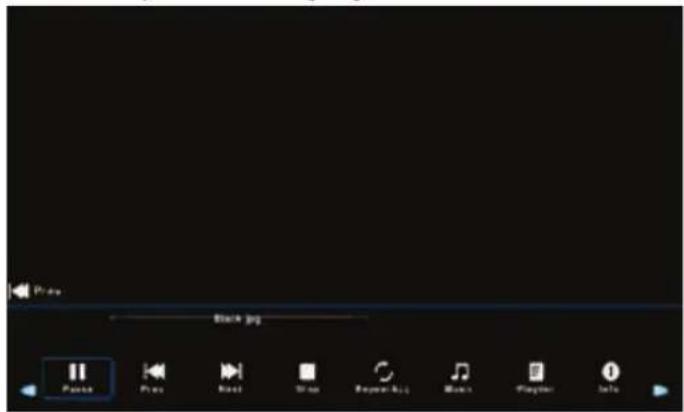

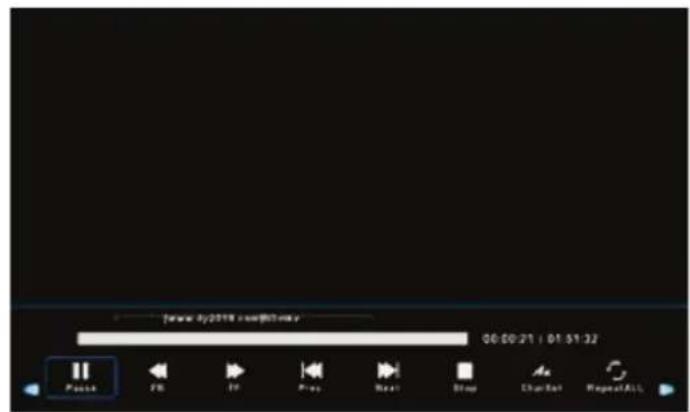

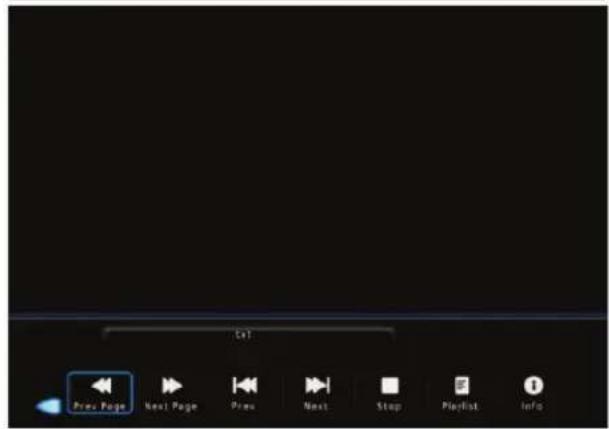

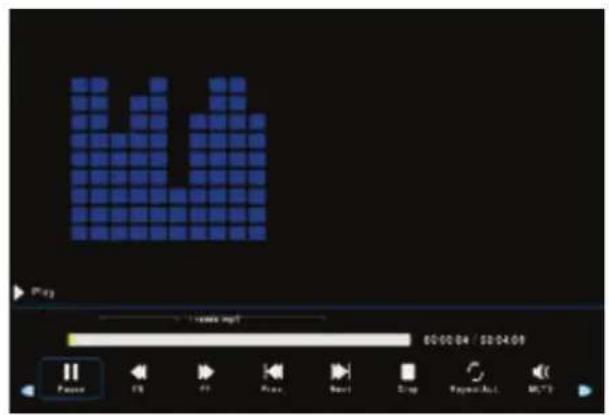

7. การใช้งานมัลติมิเดีย คำแนะนำการใช้งาน USB......24
8. การแก้ไขปัญหาเบื้องต้น 26

คำเตือน

1.อ่านคำแนะนำเหล่านี้
2.ปฏิบัติตามคำแนะนำเหล่านี้
3.เอาใจใส่ทุกคำเตือน
4.ทำตามคำแนะนำทั้งหมด
5.อย่าใช้อุปกรณ์นี้ใกล้น้ำ
6.ทำความสะอาดด้วยผ้าแห้งเท่านั้น
7.อย่าปิดกั้นช่องระบายอากาศใดๆ ติดตั้งตามคำแนะของผู้ผลิต
8. อย่าติดตั้งไกลแเหล่งความร้อนใดๆ เช่น เตาเป้าลมร้อนหรืออุปกรณ์อื่นๆ (รวมถึงเครื่องขยายเสียง) ที่ก่อให้เกิดความร้อน
9. อย่าใช้งานปลักชนิดมีข้าวหรือปลักชนิดต่อสายดินผิดวัตถุประสงค์ด้วยความปลอดภัย ปลักชนิดมีข้าวจะมีชาเสียบสองขา โดยชาหนึ่งจะกว้างกว่าอีกชาหนึ่ง ปลักชนิดต่อสายดินจะมีชาเสียบสองขา และชาที่สามเป็นชาสายดิน ชาที่กว้างกว่าหรือชาที่สามนั้นมีไว้เพื่อความปลอดภัยของคุณ หากปลักที่ให้มาไม่พอดีกับเต้ารับของคุณ โปรดปรึกษาช่างไฟฟ้า เพื่อทำการเปลี่ยนเป็นเต้ารับรุ่นใหม่
10. ป้องกันไม่ให้สายไฟลูกเดินเทียบหรือลูกกดทับโดยเฉพาะอย่างยิ่งบริเวณปลัก เต้ารับ และ จุดที่สายไฟออกจากอุปกรณ์
11. ใช้อุปกรณ์ที่ให้มা/อุปกรณ์เสริมตามที่ระบุไว้โดยผู้ผลิตเท่านั้น
12. ใช้กับรถเข็น ขาดัง ขาดั้งแบบสามชา ตัวยืด หรือโต๊ะที่ระบุไว้โดยผู้ผลิตหรืออุปกรณ์ที่当天หน่ายเท่านั้น เมื่อใช้รถเข็น โปรแกรมัดระวังในการเคลื่อนย้ายรถเข็น/อุปกรณ์รวม เพื่อป้องกันมิให้พลิกคว่า
13. อดปลักในช่วงที่มีฝนตกฟ้าคะนองหรือไม่ได้ใช้งานเป็นเวลานาน
14. เข้ารับการซ่อมบํารุงกับเจ้าหน้าที่บริการที่มีคุณสมบัติเหมาะสม จำเป็นต้องมีการซ่อมบํารุง เมื่ออุปกรณ์ได้รับความเสียหาย ไม่ว่าด้วยอาการใดๆ เช่น สายไฟหรือปลักเสียหาย ของเหลวหกใส่ หรือมีวัตถุดกลางไปในอุปกรณ์ อุปกรณ์สัมผัสกับฝนหรือ ความชึ้นไม่ทำงานตามปกติหรือตกหล่น
15. คำเตือน: เพื่อลดความเสี่ยงจากไฟไหมหัวไฟฟ้าช็อต อย่าให้อุปกรณ์นี้ลูกฝนหรือความซึ้น
16. ห้ามมิให้อุปกรณ์สัมผัสกับหยดน้ำหรือมีน้ำกระเด่นใส่และห้ามวางสิ่งของที่บรรจุของเหลว เช่น วางแจกันไว้บนเครื่อง
17. ปลักไฟหลักหรืออุปกรณ์เชื่อมต่อเครื่องใช้ไฟฟ้าจะต้องพร้อมใช้งาน
18. การใช้งานภายนอกอาคาร: ที่วีนี้ไม่ได้ออกแบบมาสำหรับการติดตั้งภายนอกอาคาร อย่าให้ที่วีโดนฝน เพาะอาจทำให้เกิดไฟไหมัหรือไฟฟ้าซ์อตได้นอกจากนี้อย่าให้ที่วีโดนแสงแคดโดยตรงเพราะอาจทำให้เกิดความร้อนเกินและเสียหายได้

ชื่อความระยัง เปรคดให้ความสนใจ 5.6481(1)→243(1677,491) 20240005 PRECAUTION 9.1872(5)→244(1675,62) 129500

ความปลอดภัย:

เพื่อลดความเสี่ยงจากไฟฟ้าช็อต อย่าถอดฝากรอบ (หรือฝากหลัง) ไม่มีส่วนที่ผู้ใช้สามารถ ซ่อมบํารุงได้อยู่ข้างใน โปรดส่งต่อให้บุคคลที่มีคุณสมบัติเหมาะสมเท่านั้น

แรงดันไฟฟ้าที่เป็นอันตราย: สัญลักษณ์รูปฟ้าแลบที่มีหัวลูกศรภายในรูปสามเหลี่ยมด้านเท่ามีจุดมุ่งหมาย เพื่อเตือนให้ผู้ใช้ทราบถึงแรงดันไฟฟ้าที่เป็นอันตรายภายในผลิตภัณฑ์ ซึ่งอาจอยู่ในระดับที่เพียงพอที่จะก่อ ให้เกิดความเสี่ยงต่อการถูกไฟฟ้าช้อต

คำแนะนำ: เครื่องหมายอัศเจรีย์ภายในสามเหลี่ยมด้านเท่ามีไว้เพื่อเตือนให้ผู้ใช้ทราบถึงคำแนะนำในการใช้งาน และการบํารุงรักษาที่สำคัญ ซึ่งอยู่ในเอกสารที่ให้มาพร้อมกับอุปกรณ์

คำแนะนำที่เป็นข้อควรระวังเพื่อความปลอดภัย

การปฏิบัติตามข้อควรระวังพื้นฐานที่กล่าวถึงในคู่มือเล่มนี้จะช่วยให้คุณเพลิดเพลินไปกับการใช้งานที่ปลอดภัยเป็นเวลา นานหลายปี

1. จำนวนและปฏิบัติตามคำแนะนำ

ควรอ่านและปฏิบัติตตามคำแนะนำด้านความปลอดภัยและการใช้งานทั้งหมดก่อนที่จะใช้งานที่วี

2.เก็บรักษา failanesแน่ไว้

ควรเก็บรักษาคำแนะนำด้านความปลอดภัยและการใช้งานนี้เอาไว้เพื่อใช้อ้างอิงในอนาคต

3.เอาใจใส่คำเตือน

ควรปฏิบัติตามคำเตือนทั้งหมดที่ม้อยุบนที่วีและคู่มือการใช้งาน

1. การทำความสะอาด

ถอดปลี้กที่วือographจากเต้ารับที่ผนังก่อนทำความสะอาด อย่าใช้น้ํายาทำความสะอาดหรือสเปรย์ทำความสะอาด ใช้ผ้าที่นุ่มและหมวดเล็กน้อยในการทำความสะอาด

5.น้ำและความชั้น

อย่าใช้งานที่วีใกล้น้ำ เช่น ใกล้กับอ่างอาบน้ำ อ่างล้างมือ อ่างล้างจาน หรืออ่างซักผ้า ในห้อง intéดินที่ชั้นหรือใกล้สระว่าน้ำ

1. ชาตั้งและรถเข็นอุปกรณ์เสริม

อย่างที่วัน้ําบนพื้นผิวที่ลื่นและเอียง หรือวางไว้บนรถเข็น ขาดั้ง หรือโต๊ะที่ไม่ม่นคง ที่ว้อาจเล่อนหรือตกลงมาได้ ซึ่งอาจทำให้เต็กหรือผู้ใหญ่ได้รับบาดเจ็บสาหัสและที่ว่าได้รับความเสียหายอย่างร้ายแรง

1. การขนส่งที่วี

ชุดที่วีและรถเข็นควรได้รับการเคลื่อนย้ายด้วยความระมัดระวัง การหยุดอย่างรวดเร็ว การออกแรงที่มากเกินไป และพื้นผิวไม่เรียบอาจทำให้ชุดที่วีและรถเข็นพลิกคว่าได้

1. การระบายอากาศ

ร่องและช่องระบาย มีไว้เพื่อระบายอากาศและเพื่อให้น่าใจว่าที่วีทำงานได้อย่างมีเสถียรภาพและจะต้องห้ามปิดกั้น หรือปิดบังช่องเหล่านี้ เพื่อเป็นการป้องกันไม่ให้เครื่องมีความร้อนสูงเกินไป ไม่ควรปิดกั้นช่องเปิดด้วยการวางที่วีไว้ บนเตียง โซฟา หรือพื้นผิวอื่นๆ ที่คล้ายคลึงกัน ไม่ควรวางที่วีในเฟอร์นิเจอร์แบบบิวท์อิน เช่น ดู้หนังสือหรือชั้นวาง เว้นแต่จะมีการระบายอากาศที่เหมาะสม

1. แหล่งจ่ายไฟ

ควรใช้งานที่วีนี้กับแหล่งจ่ายไฟที่ระบุไว้บนฉลากกำกับเท่านั้น หากคุณไม่แน่ใจเกี่ยวกับประเภทของแหล่งจ่ายไฟที่บ้านของคุณ โปรดปรึกษาร้านค้าปลีกที่จำหน่ายอุปกรณ์อิเล็กทรอนิกส์ หรือบริษัทที่ให้บริการไฟฟ้าในพื้นที่

1. ขั่วของสายไฟ

หากคุณไม่สามารถเสียบปลักเข้ากับเต้าเสียบได้โปรดติดต่อช่างเพื่อทำการเปลี่ยนเต้ารับ

11. การป้องกันสายไฟ

ควรเดินสายไฟในลักษณะที่ป้องกันไม่ให้สายไฟหรือถูกสิ่งของใดๆ กดทับ โดยเฉพาะอย่างยิ่งสายไฟบริเวณปลั้ง เต้ารับ และจุดที่สายไฟออกจากที่วี

12. การป้องกันฟ้าผ่า

เพื่อเป็นการป้องกันที่วีเพิ่มเติมสำหรับในช่วงที่มีฝนตกฟ้าคะนองหรือเมื่อปล่อยทั้งไว้โดยไม่ได้ใช้งานเป็นเวลานานให้ออดปลั้งออกจากเต้ารับที่ผนั้งและถอดสายอากาศออกหรือตัดการเชื่อมต่อจากระบบสายเคเบิล การทำเช่นนี้จะช่วยป้องกันมิให้ที่วีได้รับความเสียหายจากฟ้า Produceและไฟกระซาก

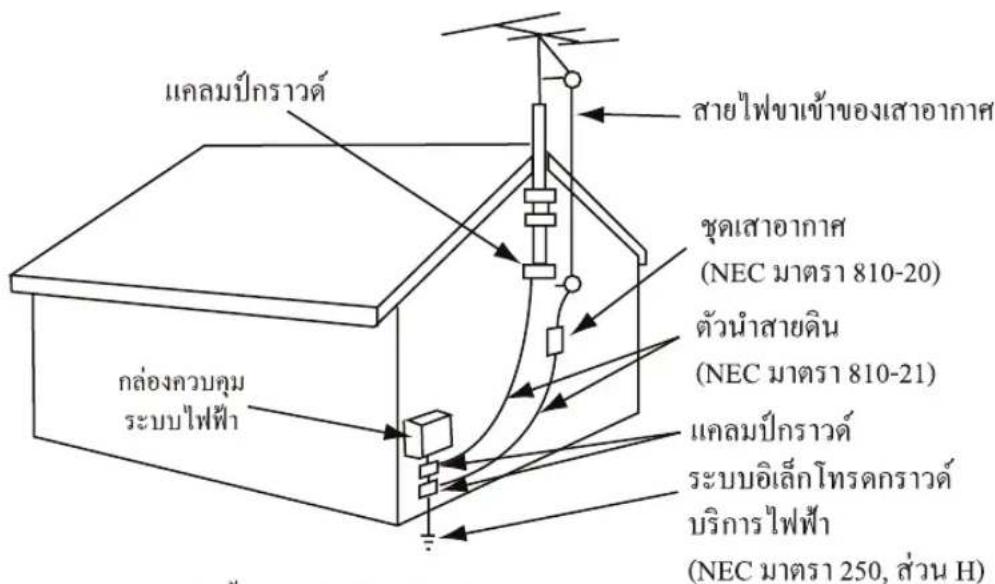

13. การต่อสายดินสำหรับเสาอากาศภายนอกอาคาร

หากมีการเชื่อมต่อเสาอากาศยานอกอาคารหรือระบบสายเคเบิลเข้าที่วี โปรดตรวจสอบให้แน่ใจว่าเสาอากาศหรือระบบสายเคเบิลมีการต่อสายดินเพื่อป้องกันไฟกระซากและการสร้างประจุไฟฟ้าสถิต มาตรา 810 กฎหมายข้อบังคับในการออกแบบและติดตั้งระบบไฟฟ้าแห่งชาติ (สหรัฐอเมริกา) ANSI/NFPA ให้ข้อมูลเกี่ยวกับการต่อสายดินที่เหมาะสมสำหรับเสาอากาศ และโครงสร้างรองรับการต่อสายดินให้กับสายไฟขาเข้าของชุดเสาอากาศขนาดของตัวนําที่ใช้ต่อสายดิน となってหน่งของเสาอากาศ การเชื่อมต่อกับอิเล็กโทรศักราวด์และข้อกำหนดสำหรับอิเล็กโทรศักราวด์

ตัวอย่างการต่อสายดินตามคำแนะนำในกฎข้อบังคับ

ในการออกแบบและติดตั้งระบบไฟฟ้าแห่งชาติ

แคลมป์กราวด์ สายไฟฟาเข้าของเสาอากาศ ชุดเสาอากาศ (NEC มาตรา 810-20) ตัวนําสายดิน (NEC มาตรา 810-21) แคลมป์กราวด์ ระบบอิเล็กโทรศกราวด์ บริการไฟฟ้า (NEC มาตรา 250, ส่วน H) กล่องควบคุม ระบบไฟฟ้า

NEC - กฎข้อบังคับในการออกแบบและติดตั้งระบบไฟฟ้าแห่งชาติ

14.สายไฟ

ไม่ควรติดตั้งระบบเสาอากาศยนอกอาคารไว้ในพื้นที่ที่อยู่ใกล้เคียงกับสายไฟเหนือศรีษะ หรือระบบแสงสว่าง หรือวงจรไฟฟ้าอื่นๆ หรือในพื้นที่ที่เสาอากาศอาจล้มใส่สายไฟหรือวงจรไฟฟ้าได้ เมื่อติดตั้งระบบเสาอากาศยนอก อาคารควรใช้ความระมัดระว้อย่างยิ่ง เพื่อป้องกัน ไม่ให้เสาอากาศสัมผัสกับสายไฟหรือวงจรดังกล่าวเนื่องจากหากมี ใครมาสัมผัสกับเสาอากาศ อาจทำให้เป็นอันตรายถึงชีวิตได้

15. การใช้กำลังไฟฟ้าเกินพิกัดหรือการโอเวอร์โหลด

อย่าใช้เต้ารับและสายไฟในลักษณะที่มีการต่อพ่วงมากเกินไปเพราะอาจทำให้เกิดไฟไหมัหรือไฟฟ้าชื่อตได้

16.วัตถุและของเหลวเข้าไปในตัวเครื่อง

อย่าตันวัตถุใดๆเข้าไปในที่วีผ่านช่องต่างๆเนื่องจากอาจสัมผัสกับจุดที่มีแรงดันไฟฟ้าที่เป็นอันตรายหรืออาจลัดวงจร ซิ้นส่วนภายในซึ่งอาจทำให้เกิดไฟไหมห์รือไฟฟ้าช็อตได้ ห้ามทำของเหลวหกใส่หรือเข้าไปในที่วี

1. การซ่อมบำรุง

อย่าพยายมช่อมบำรุงที่วีด้วยตัวเองเนื่องจากการเปิดหรือการถอด事先ปิดออกอาจทำให้คุณสัมผัสกับแรงดันไฟฟ้าที่เป็นอันตรายอื่นๆ เข้ารับการช่อมบำรุงกับเจ้าหน้าที่บริการที่มีคุณสมบัติเหมาะสม

18.หากเกิดความเสียหายที่จำเป็นต้องเข้ารับการช่อมบำรุง

ถอดปลักออกจากเต้ารับที่ผนังและเข้ารับบริการกับช่างช่อมบํารุงที่มีคุณสมบัติเหมาะสมภายใต้ เงื่อนไขต่อไปนี้:

a.หากสายไฟหรือปลักเสียหาย
b.หากมีของเหลวหกใส่หรือมีวัตถุหล่นเข้าไปในผลิตภัณฑ์
c.หากที่วีสัมผัสกับฝนหรือน้ำ
d.หากที่วีทำงานผิดปกติเมื่อปฏิบัติตามคำแนะนำในการใช้งานแล้ว
จะต้องใช้ว่างเทคนิคที่มีคุณสมบัติเหมาะสมในการช่อมแซมผลิตภัณฑ์ให้กลับคืนสู่การทำงานตามปกติ
e.หากที่วีหล่นหรือตัวเครื่องได้รับความเสียหาย
f.หากที่วีประสิทธิภาพการทำงานที่เปลี่ยนแปลงไปอย่างชัดเจน

โปรดตรวจสอบอุปกรณ์ที่มากับ LED TV ของคุณตามรายการ หากรายการใดขาดหายไปกรุณาติดต่อ ตัวแทนจำหน่ายของคุณ

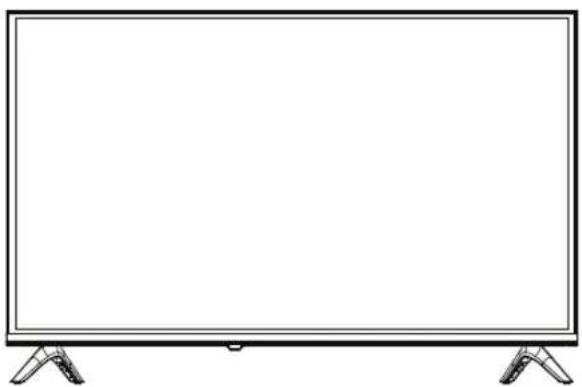

Line drawing of a flat-screen TV with two side supports (no text or symbols)

LED TV

คู่มือการใช้งาน

ริโมทดสอบโทรล

ถ่าน 2 ก้อน

Scanned document page titled 'Pisometric Solutions' with technical specifications and user interaction data

บัตรรับประกัน

การติดตั้งชาตั้งที่วี

รูปที่ 1

รูปที่ 2 -5

รูปที่ 3

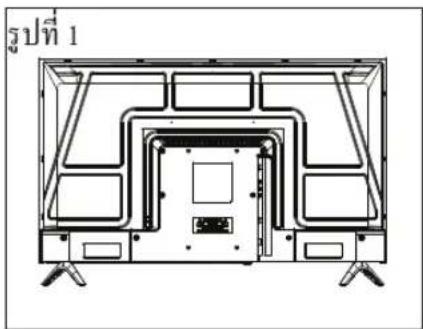

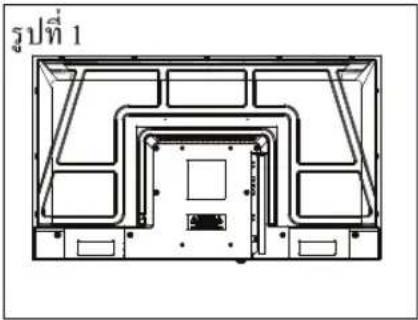

1. นำเครื่องวางบนพื้นที่ราบเรียบ ตามรูปที่ 1

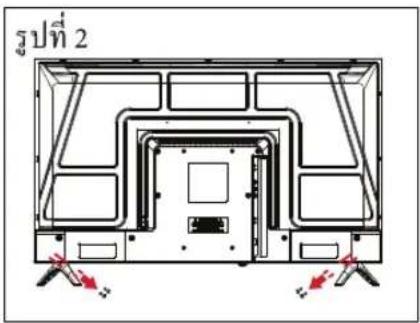

2. นําชาตั้งใส่ให้สนิทและขันสกรู 4 ตัวให้แน่น ตามรูปที่ 2
3. ตั้งที่วีตามรูปที่ 3

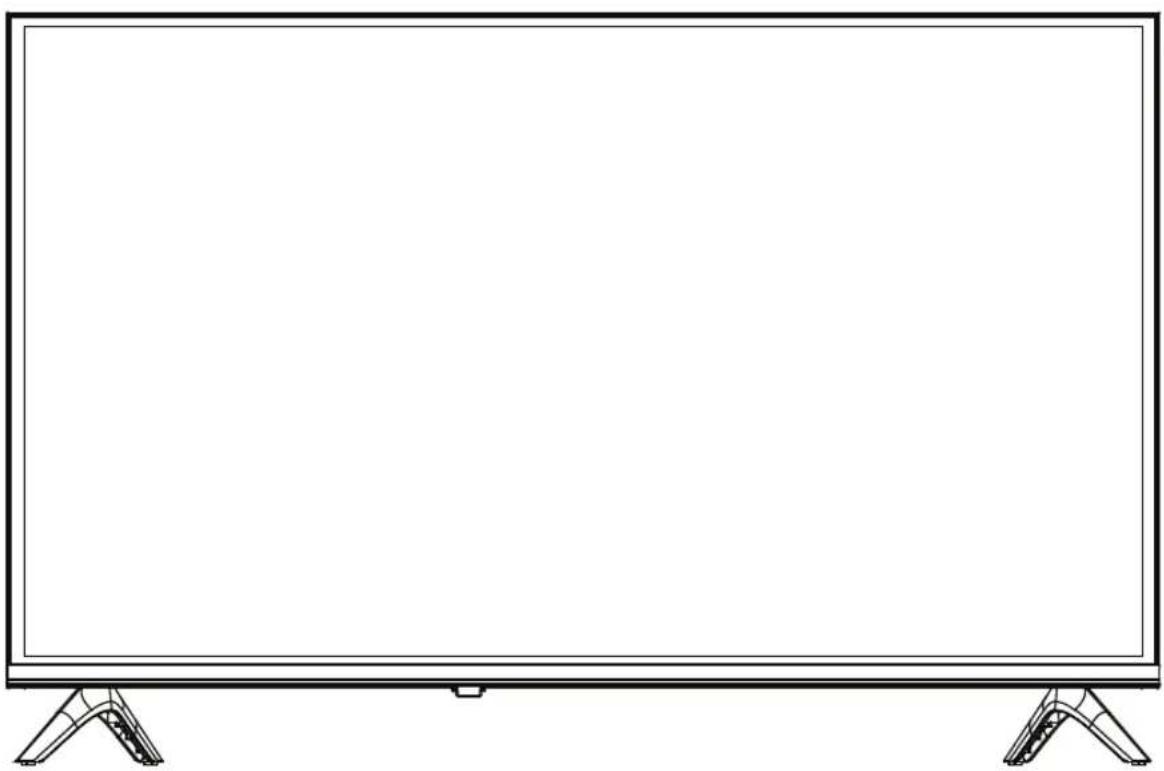

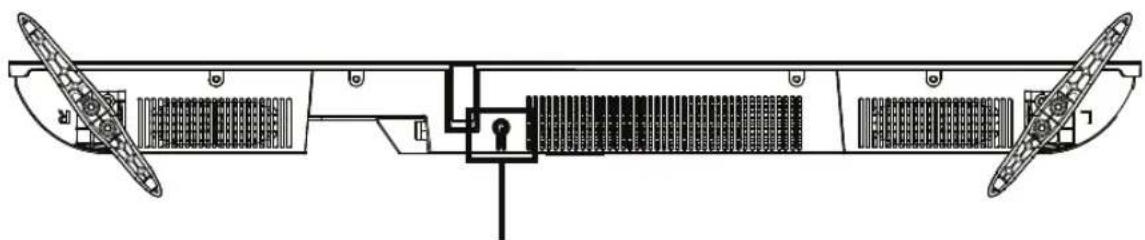

การถอดชาตั้งเครื่อง

1. นำเครื่องวางบนพื้นที่ราบเรียบ ตามรูปที่ 1

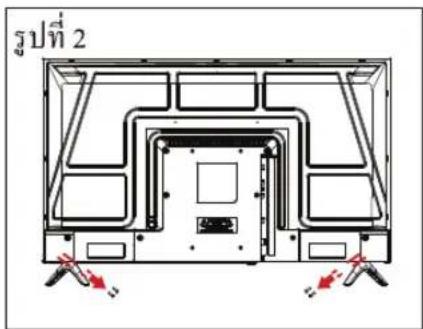

2. ถอดสกรู 4 ตัวและถอดชาตั้งออกจากเครื่อง ตามรูปที่ 2

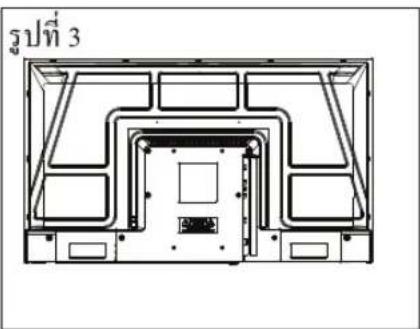

3. ดึงชาตั้งเครื่องออกจากที่วี ตามรูปที่ 3

Technical line drawing of a TV or audio workstation with no visible text or symbols

รับที่ 2

รูปที่ 3

ด้านหน้าเครื่อง

ВИЧ

Line drawing of a flat-screen TV displaying with no visible text, numbers, or symbols.

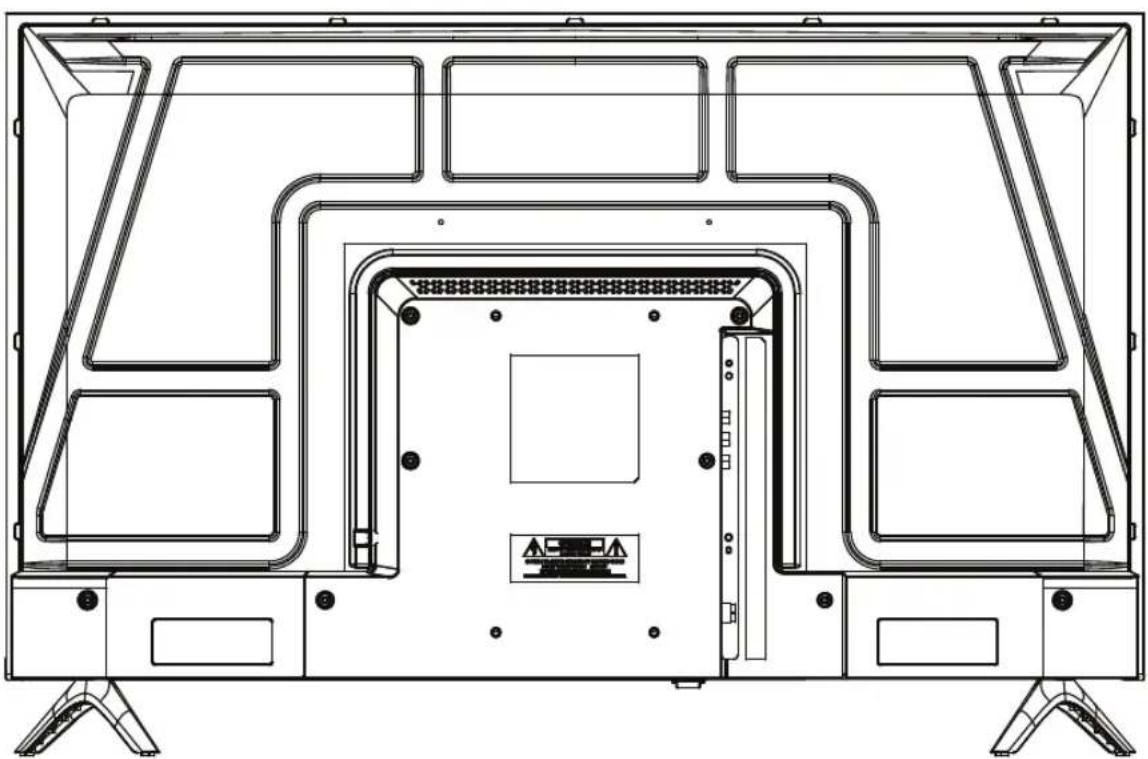

ด้านหลังเครื่อง

Technical line drawing of a mechanical or electrical component with internal channels and mounting brackets (no text or symbols)

Power

รายการ		คําอธิบาย
1	Power	ปุ่มเปิด / ปิดเครื่อง (สตตนด์บาย)

Technical line drawing of a device rear panel with internal compartments and mounting feet (no text or symbols)

การเชื่อมต่อสายอากาศ/เคเบิล

ช่องเสียบสายอากาศติดผนังห้องในอาคารโดยทั่วไปจะเป็นดังภาพด้านล่าง (โปรดใช้สายที่ถูกต้องตามชนิดของสายอากาศ)ขอแนะนําให้ใช้สายนําสัญญาณที่มีอิมพีแดนซ์ 75 โอห์ม เพื่อให้ได้รับสัญญาณที่มีคุณภาพดีที่สุด

สายเคเบิลหรือสาย VHF/UHF

สายโคเอ็กเชี่ยล 75 โอห์ม

Diagram showing a black cable being inserted into a metallic connector (no text or symbols present)

ด้านหลังที่วี

สัญญาณเข้า VHF/UHF/CABLE

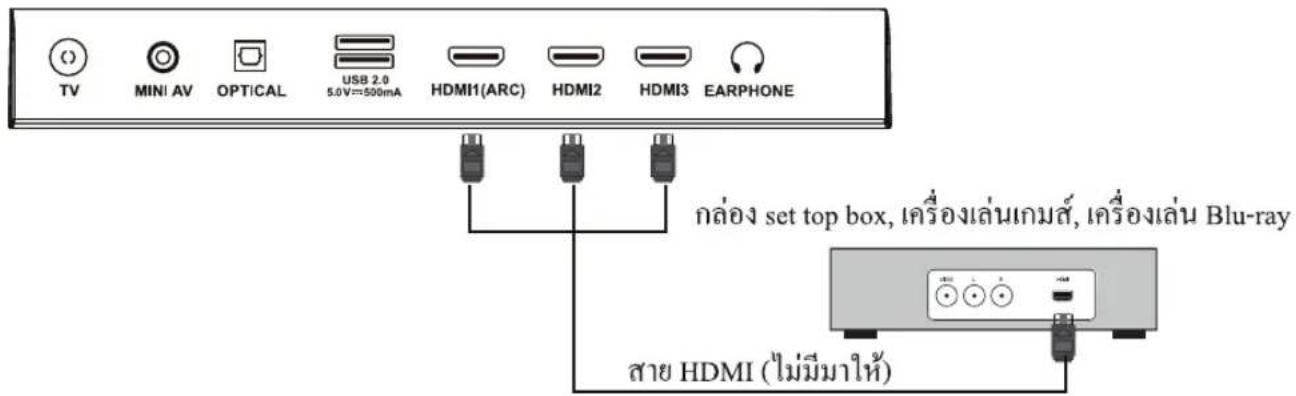

การเชื่อมต่อสายสัญญาณ HDMI

คุณยังสามารถเพลิดเพลินกับการรับชมภาพและเสียงความละเอียดสูงโดยสัญญาณที่มีความคมชัดสูงหรือบริการ ผ่านดาวเทียม ที่มีความคมชัดสูงเพื่อคุณภาพของภาพที่ตี่ที่สุด อย่าลืมเชื่อมต่ออุปกรณ์นี้กับที่วีของคุณผ่านอินพุต HDMI หรือวิตีโอ (พร้อมเสียง) ที่ค้านหลังของที่วี LED ของคุณ การเชื่อมต่อ HDMI

TV MINI AV OPTICAL USB 2.0 5.0V=500mA HDMI1(ARC) HDMI2 HDMI3 EARPHONE กล่อง set top box, เครื่องเล่นเกมส์, เครื่องเล่น Blu-ray สาย HDMI (ไม่มีมาให้)

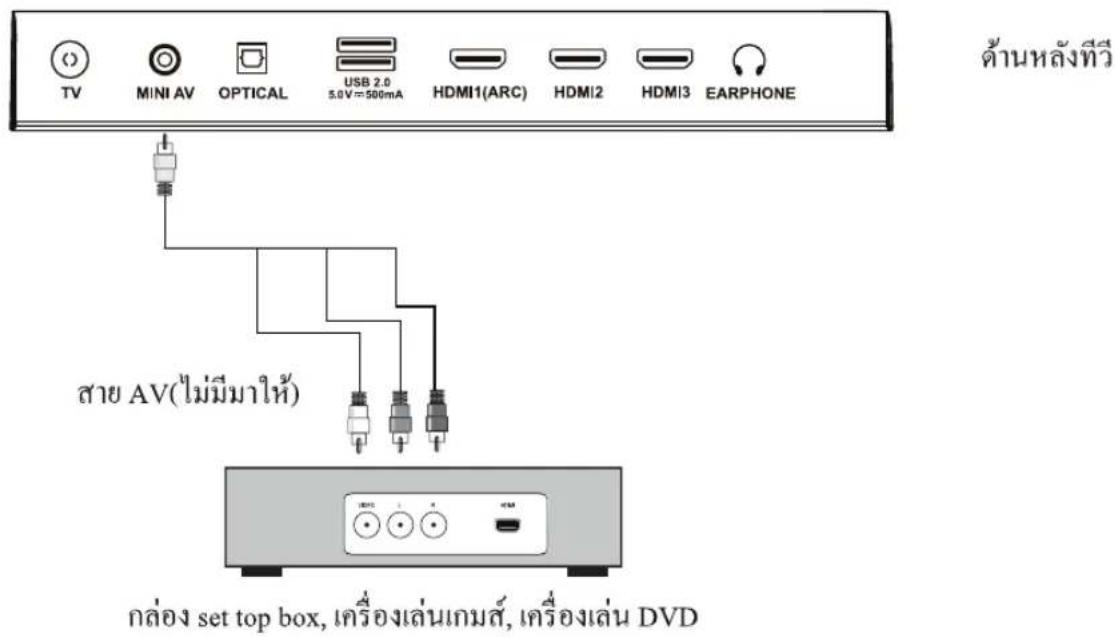

การเชื่อมต่อสายสัญญาณ HDMI

TV MINI AV OPTICAL USB 2.0 5.0V=500mA HDMI1(ARC) HDMI2 HDMI3 EARPHONE สาย AV(ไม่มีมาให้) กล่อง set top box, เครื่องเล่นเกมส์, เครื่องเล่น DVD ด้านหลังที่ว

การรองรับสัญญาณ

YPbPr	HDMI
480i	480i
576i	576i
480P	480P
576P	576P
720P / 50Hz	720P / 50Hz
720P / 60Hz	720P / 60Hz
1080i / 50Hz	1080i / 50Hz
1080i / 60Hz	1080i / 60Hz
1080P / 50Hz	1080P / 50Hz
1080P / 60Hz	1080P / 60Hz

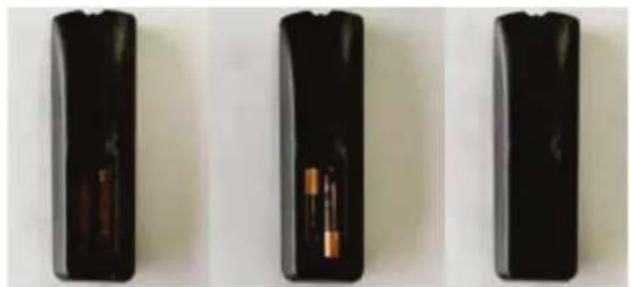

การใส่แบตเตอรี่รีโมทคอนโทรล

1.เปิด pairwiseตเตอร์ออก
2. นำแบตเตอรี่ขนาด AAA 1.5 โวลท์ จำนวน 2 ก้อนใส่ให้ถูกต้องตามขึ้น
3. ปิด才会แบตเตอรี่ให้เรียบร้อย

Three black rectangular electronic components with internal gold contacts, arranged horizontally (no visible text or symbols)

ข้อควรระวัง

* ควรใช้แบตเตอรี่ตามที่กำหนดเท่านั้น
*ไม่ควรใช้แบตเตอรี่ก้อนเก่าและใหม่รวมกัน เพราะอาจเกิดการร่ววไหลของสารเคมีที่ทำให้เกิดไฟไหมได้
* ใส่แบตเตอรี่ให้ถูกต้องตามเครื่องหมายขั๋ว (+) ขั๋ว (-)
*ควรทั้งแบตเตอรี่ที่ใช้แล้วในที่ที่กำหนด ไม่ควรรวมกับขยะทั่วไป
*เก็บแบตเตอรี่ให้พื้นมือเด็กและสัตว์เลี้ยง
*เมื่อไม่ได้ใช้งานรีโมทคอนโทรลเป็นเวลานาน ควรถอดแบตเตอร์ออก

การใช้งานรีโมเทคนิทรถ

1. หันทิศทางรี่โมทคอนโทรลให้ตรงกับตัวรับ สัญญาณที่ที่วี บริเวณตรงกลาง ดังรูป
2. ระยะการใช้งานของรีโมทคอนโทรลอยู่ที่ ประมาณ 5 เมตร และมุมประมาณ 30 องศา
   3.หลักเลี่ยงสิ่งก็ตขวางระหว่างที่วีกับรึ่มโมทคอนโทรล

ตัวรับสัญญาณ

30 A B C D E F G H I J K L M N O P Q R S T U V W X Y Z

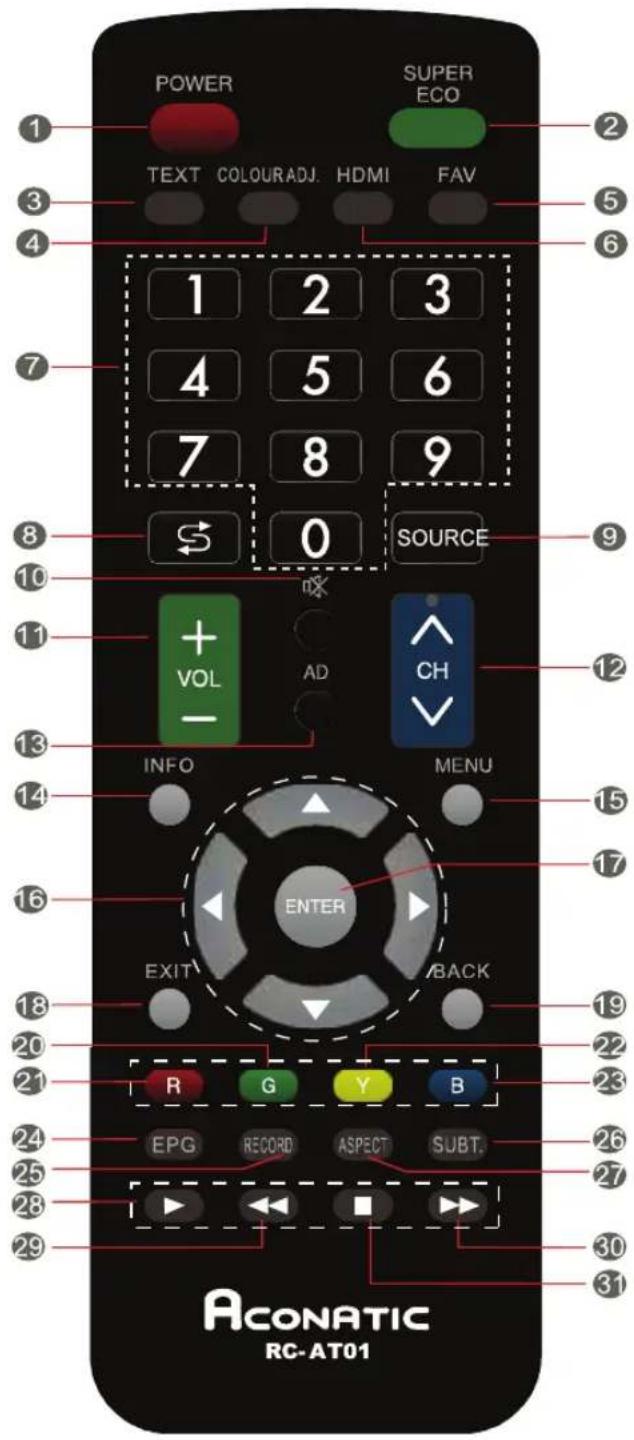

รีโมทคอนโทรล

POWER SUPER ECO TEXT COLOURADJ. HDMI FAV 1 2 3 4 5 6 7 8 9 $ 0 SOURCE + VOL AD CH INFO MENU ENTER EXIT BACK R G Y B EPG RECORD ASPECT SUBT. ACONATIC RC-AT01

POWER	ปุ่ม เปิด/ปิด เครื่อง
SUPER ECO	ปุ่ม เปิด/ปิด Eco mode
TEXT	ปุ่ม เทเลเท็กซ์
COLOURADJ.	ปุ่ม ปรับอุณหภูมิสี
FAV	ปุ่ม เลือกรายการที่ชื่นชอบ
HDMI	ปุ่ม เลือกช่อง HDMI
0-9	ปุ่ม หมายเลขหรือเลือกช่อง
5	ปุ่ม เลือกลับไปช่องรายการก่อนหน้านี้
SOURCE	ปุ่ม เลือกช่องสัญญาณ
Mute()*	ปุ่ม เปิด/ปิด เสียง
VOL(+/-)	ปุ่ม เพื่ม/ลด ระดับ เสียง
CH(^^)	ปุ่ม เปลี่ยนช่องรายการ
AD	ปุ่ม เปิด/ปิด AD
INFO	ปุ่ม แสดงรายละเอียดช่อง
MENU	ปุ่ม เปิด/ปิด เมนการตั้งค่า
Cursor keys (▲▼◀▶)	ปุ่ม เลือก บน ล่าง ช้าย ขวา
ENTER	ปุ่ม เลือกตกลง
EXIT	ปุ่ม ยกเลิกรายการ
BACK	ปุ่ม กลับไปยังรายการก่อนหน้านี้
Green key	ปุ่ม ฟังก์ชันพิเศษ
Red key
Yellow key
Blue key
EPG	ปุ่ม แสดงแผงผังช่องร้ายการ
RECORD	ปุ่ม บันทึกช่องรายการ
SUBT.	ปุ่ม เลือกภาษาคําบรรยาย
ASPECT	ปุ่ม เลือกอัตราส่วนจอภาพ
▶	ปุ่ม เล่น ในโหมดมัลติมิเดีย
◀◀	ปุ่ม ถอยหลังอย่างรวดเร็ว ในโหมดมัลติมิเดีย
▶▶	ปุ่ม เล่นไปข้างหน้าอย่างรวดเร็ว ในโหมดมัลติมิเดีย
■	ปุ่ม หยุดเล่น ในโหมดมัลติมิเดีย

การเปิดและการปิดเครื่อง

กดปุ่ม POWER ที่รีโมทคอนโทรล หรือที่แพงคอนโทรลด้านล่างเครื่องที่วี หากไม่มีสัญญาณใด ๆ ภายใน 15 นาทีเครื่องจะปิดโดยอัตโนมัติ

Illustration of a hand pressing down on a digital phone with labeled buttons and a green 'START' button

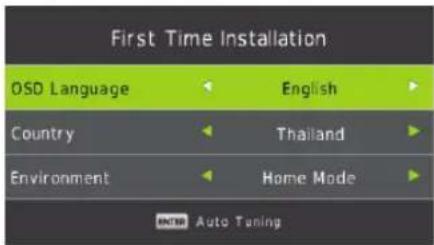

การตั้งค่าเริ่มต้น (ครั้งแรก)

เซื่อมต่อสายอากาศเข้ากับด้านหลังเครื่องที่ช่อง RF

กดปุ่ม◀ / ▶เพื่อเลือกภาษาที่คุณต้องการใช้ที่เมนูหน้าจอ

กดปุ่ม ▼/▲ เพื่อเลือกรายชื่อประเทศ

กดปุ่ม◀ / ▶เพื่อเลือกประเทศที่คุณต้องการ

กดปุ่ม▼/▶เพื่อเลือกสภาพแวดล้อม

กดปุ่ม ◀ / ▶เพื่อเลือกสภาพแวดล้อมที่คุณต้องการ

First Time Installation OSD Language English Country Thailand Environment Home Mode Auto Tuning

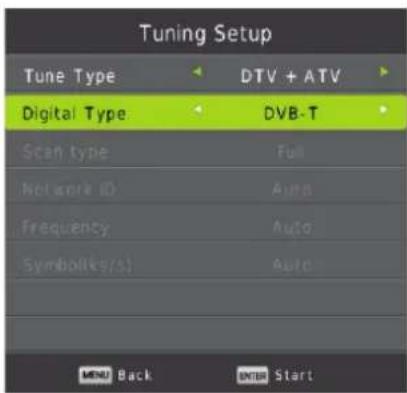

การค้นหาช่องสถานีอัตโนมัติ

ระบบจะค้นหา ATV ก่อนและตามด้วย DTV กดปุ่มลูกศรช้ายหรือขวาเพื่อเลือกการค้นหาATV DTV หรือทั้ง ATV และ DTV

Tuning Setup Tune Type DTV + ATV Digital Type DVB-T Scan type Full Not done ID Auto Frequency Auto Symbol(s/s) Auto MENU Back ENTER Start

Channel Tuning TV : 0 Programme DTV : 0 Programme Radio : 0 Programme Data : 0 Programme 0 % 46.25 MHz (TV) Please press MENU key to skip

Do you want to skip ATV tuning?

การเปลี่ยนช่อง

1. กดปุ่ม CH +/- ที่ร์โมทคอนโทรลเพื่อเลือกเปลี่ยนช่องสถานีในรายการ

ที่บันทึกไว้ได้ตามที่คุณต้องการ

*กดปุ่ม 📊 เพื่อย้อนกลับไปที่ช่องสถานีก่อนหน้านี้

0 SOURCE + VOL - AD CH INTO MEALL

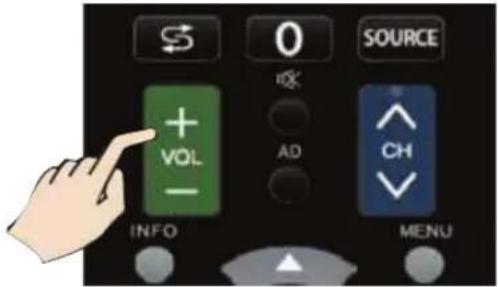

การปรับระดับเสียง

กดปุ่ม VOL +/- ที่รีโมทคอนโทรลหรือที่ที่วี เพื่อปรับระดับ เสียงตามต้องการ กดปุ่ม MUTE เพื่อตัดเสียงชั่วขณะ กดอีกครั้งหรือกดปุ่ม VOL+ เพื่อปิดเสียงปกติ

S 0 SOURCE + VOL - INFO AD CH MENU

การเลือกสัญญาณเข้า

การเลือกสัญญาณที่วีหรือแหล่งสัญญาณภายนอกอื่น ๆ

1.กดปุ่ม INPUT ที่รีโม popcornโทรล
2. กดปุ่ม ▼ /▲ เลือกแหล่งสัญญาณที่คุณต้องการเล่น ดังนี้DTV,ATV,AV,HDMI1,HDMI2,HDMI3,USB
3. กดปุ่ม ENTER ยืนยันการเลือก
4. กดปุ่ม EXIT เพื่อออกจากเมนู

Input Source DTV ATV AV HDMI1 HDMI2 HDMI3 USB Move ENTER Select EXIT Exit

เมนูการตั้งค่าช่อง

กดปุ่ม MENU ที่รีโม popcornโทรลเพื่อเปิดหน้าเมนูหลัก

1. กดปุ่ม◀ / ▶เพื่อเลือก CHANNEL ในหน้าเมนูหลักแล้วกดปุ่ม OK / ▼เพื่อเข้าเมนูย่อย
2. กดปุ่ม▼ / ▲เพื่อเลือกตัวเลือกที่คุณต้องการปรับค่าในเมนู CHANNEL
3. กดปุ่ม OK/◀ / ▶ เพื่อปรับค่า
4. หลังจากที่คุณปรับค่าต่าง ๆ เรียบร้อยแล้ว กดปุ่ม MENU เพื่อกลับไปที่เมนูก่อนหน้านนี้

Auto Tuning ATV Manual Tuning DTV Manual Tuning Programme Edit Schedule List Signal Information Logical Channel Number On CHANNEL Movefooter Return ENTER Select Exit Exit

1. Auto Tuning : คืนหาสถานีอัตโนมัติ

กดปุ่ม ▼ / ▲เพื่อเลือก Auto Tuning แล้วกดปุ่ม OK/▶ เพื่อเข้าทำรายการ

1. ATV Manual Tuning : คืนหาสถานี ATV ด้วยตนเอง

กดปุ่ม▼ / ▲ เพื่อเลือก ATV Manual Tunning แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม ◀ / ▶ เพื่อเลือก channel แล้วกดปุ่ม OK เพื่อเริ่มต้นค้นหาสถานี

1. DTV Manual Tunning : คืนหาสถานี DTV ด้วยตนเอง

กดปุ่ม▼ / ▲เพื่อเลือก DTV Manual Tunning แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

กดปุ่ม ◀ / ▶ เพื่อเลือก channel แล้วกดปุ่ม OK เพื่อเริ่มต้นค้นหาสถานี

1. Program Edit : แก้ไขโปรแกรม

กดปุ่ม ▼ / ▲ เพื่อเลือก Program Edit แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

1. Schedule List: ตารางรายการ

กดปุ่ม ▼ / ▲ เพื่อเลือก Schedule List แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

ที่ส่งมาจากแหล่งสัญญาณจากสถานีส่ง

1. Signal Information: ข้อมูลสัญญาณ

กดปุ่ม ▼ / ▲ เพื่อเลือก Signal Information แล้วกดปุ่ม Enter เพื่อดูรายละเอียดของข้อมูลสัญญาณ ใช้ดูข้อมูลได้เฉพาะเมื่อยู่ในโหมด DTV เท่านั้น

1. Logical Channel Number

กดปุ่ม OK เพื่อเลือกเปิด/ปิด Logical Channel Number

เมนูการตั้งค่าภาพ

กดปุ่ม MENU ที่รีโม popcornไทรลเพื่อเปิดหน้าเมนูหลัก

1. กดปุ่ม ◀ หรือ ▶ เพื่อเลือกภาพ
2. กดปุ่ม ▲ หรือ ▼ เพื่อเลือกรายการที่ต้องการปรับและกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย
3. กดปุ่ม ▼ / ▲ เพื่อเลือกตัวเลือกที่คุณต้องการปรับในเมนูภาพ
4. กดปุ่มOK / ◀ / ▶ เพื่อปรับค่า
5. หลังจากที่คุณปรับเสร็จเรียบร้อย กดปุ่ม MENU เพื่อกลับไปเมนูก่อนหน้านี้

Picture Mode Contrast Brightness Colour Tint Sharpness Colour Temp Noise Reduction HDMI Mode Standard 50 50 50 50 Normal Middle Auto

1. Picture mode กดปุ่ม ▼ / ▲ เพื่อเลือกโหมดภาพ, แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย คุณสามารถปรับค่า Contrast, Brightness, Color, Sharpness และ Tint เมื่อคุณอยู่ในโหมดกำหนดเอง

2. การปรับค่า Contrast / Brightness / Color / Tint / Sharpness กดปุ่ม ▼ / ▲ เพื่อเลือกแล้วกดปุ่ม ◀ / ▶ เพื่อปรับค่า Contrast ปรับค่าความเข้มของภาพแต่งเจาของภาพจะคงที่ Brightness ปรับความสว่างทั้งหมดของภาพ Color ปรับความอิ่มตัวของสี Tint ปรับการชดเชยของสีใช้เฉพาะกับที่วีระบบ NTSC เท่านั้น Sharpness ปรับความคมชัดของภาพ

3. Color Temp กดปุ่ม ▼ / ▲ เพื่อเลือก Color Temperature แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือกโหมดการใช้งาน คือ Cold, Normal, Warm

4. Noise Reduction ปรับค่าการกรองและลดสัญญาณรบกวนภาพและคุณภาพของภาพ กดปุ่ม ▼ / ▲ เพื่อเลือกNoise Reduction แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

5. โหมด HDMI กดปุ่ม ▼ / ▲ เพื่อเลือกโหมด HDMI แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

เมนุการตั้งค่าเสียง

กดปุ่ม MENU ที่รีโมทคอนโทรลเพื่อเปิดเมนูหลัก

1. กดปุ่ม ◀ หรือ ▶ เพื่อเลือก SOUND
2. กดปุ่ม ▲ หรือ ▼ เพื่อเลือกรายการแล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

Sound Mode Treble Bass Balance Auto Volume Level AD Switch Standard 50 50 0 Off Off SOUND Move MENU Return ENTER Select EXIT Exit

1. Sound mode

กดปุ่ม ▼ / ▲ เพื่อเลือก ตั้งค่าเสียง แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูช่อย กดปุ่ม ▼ / ▲ เพื่อเลือก

Standard ให้เสียงมีสมดุลในทุก ๆ สภาพแวดล้อม Music ให้เสียงเสริ่มอนเสียงต้นฉบับเหมาะสมกับเสียงเพลง Movie ให้เสียงแหลมและเสียงเบสที่เหมาะสมสำหรับการชมภาพยนตร์ Sport ช่วยเพิ่มเสียงคนบรรยายสำหรับคอกีพา Personal เลือกปรับเสียงด้วยตนเอง

1. Treble / Bass

กดปุ่ม ▼ / ▲ เพื่อเลือก แล้วกดปุ่ม ◀ / ▶ เพื่อปรับค่า หมายเหตุเสียงแหลมและเสียงเบสคุณสามารถปรับได้ในโหมดผู้ใช้

1. Balance

กดปุ่ม▼ / ▲ เพื่อเลือกแล้วกดปุ่ม◀ / ▶ เพื่อปรับค่า

1. Auto Volume level

กดปุ่ม ▼ / ▲ เพื่อเลือก Auto Volume level แล้วกดปุ่ม OK เพื่อเลือก On หรือ Off

5.โหมด SPDIF

กดปุ่ม ▼ / ▲ เพื่อเลือกโหมด SPDIF จากนั้นกด OK เพื่อเลือก Off/PCM/Auto

1. AD Switch

กด ปุ่ม ▼ / ▲ เพื่อเลือก Auto Volume level แล้วกดปุ่ม OK เพื่อเลือก On หรือ Off เป็นฟังก์ชั่นที่รองรับสำหรับคนพิการทางสายตา ถ้าเลือก On จะมีเสียงบรรยายความเป็นไปของเหตุการณ์ ในหน้าจอที่วีในขณะนั้น ชั่งเป็นสัญญาณเสียงพิเศษที่ส่งมาจากสถานี

เมนูการตั้งค่าเวลา

กดปุ่ม MENU ที่รีโม popcornโทรล เพื่อเปิดหน้าเมนูหลัก

1. กดปุ่ม ◀ หรือ ▶ เพื่อเลือก TIME
2. กดปุ่ม ▲ หรือ ▼ เพื่อเลือกรายการแล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

Clock Time Zone GMT Sleep Timer Off Auto Standby Off OSD Timer 15 S TIME Move MENU Return OK Select EXIT Exit

1. Clock

กดปุ่ม ▼ / ▲ เพื่อเลือก Clock แล้วกดปุ่ม OK เพื่อเข้าสุเมนย่อย

กดปุ่ม ▼/▲ /◀ /▶ เพื่อเลือก

1. Time Zone

กดปุ่ม ▼ / ▲ เพื่อเลือก Tine Zone แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

1. Sleep Timer

กดปุ่ม ▼ / ▲ เพื่อเลือก Sleep Timer แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือกเปิดใช้งานเป็น Off, 15นาที, 30นาที, 45นาที, 60นาที, 90นาที, 120นาที, 240นาที

1. Auto Standby

กดปุ่ม ▼ / ▲ เพื่อเลือก Auto Standby แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือก

1. OSD Timer

กดปุ่ม▼ / ▲ เพื่อเลือก OSD Timer แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

เมนูการตั้งค่าการล้อค

1. กดปุ่ม MENU เพื่อเข้าสู่หน้ำเมนูหลัก
2. กดปุ่ม ◀ / ▶ เพื่อเลือก LOCK ที่เมนูหลักแล้วกดปุ่ม OK / ▼ เพื่อเข้าสู่เมนูย่อย

System Lock Set Password Channel Lock Parental Guidance Keyboard Lock Hotel Mode OFF None Off LOCK Move MENU Return ENTER Select EXIT Exit

1. System Lock ล้อครบบ
   กดปุ่ม ▼ / ▲ เพื่อเลือก Lock System แล้วกดปุ่ม OK และไสวัสดุผ่าน รหัสผ่านเริ่มต้นคือ 0000 ถ้าคุณลืมรหัสผ่านที่คุณตั้งใหม่ กรุณาติดต่อผู้ให้บริการของคุณ
2. Set password ตั้งรหัสผ่าน
   กดปุ่ม ▼ / ▲ เพื่อเลือก Set password แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย และตั้งค่ารหัสผ่านใหม่
3. Channel Lock ลือคช่อง
   กดปุ่ม ▼ / ▲ เพื่อเลือก Channel Lock แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่มสีเขียว(Green) เพื่อล็อกหรือปลดล็อกช่อง
4. Parental Rating ระดับความเหมาะสมของรายการ
   กดปุ่ม ▼ / ▲ เพื่อเลือก Parental Rating แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย
5. Hotel Mode โหมดโรงแรม (การตั้งค่าจะถูกจำกัดตามเงื่อนไขที่เรากำหนด) กดปุ่ม ▼ / ▲ เพื่อเลือก Hotel Mode แล้วกดปุ่ม OK เพื่อเลือก On หรือ Off

เมนูการตั้งค่าทั่วไป

กดปุ่ม MENUเพื่อเปิดหน้าเมนุหลัก

1. กดปุ่ม ◀ / ▶ เพื่อเลือก SETUP ในหน้า เมนหลัก แล้วกดปุ่ม OK / ▼ เพื่อเข้ารายการ
2. กดปุ่ม ◀ / ▶ เพื่อเลือกตัวเลือกที่คุณต้องการ ปรับในเมนู SETUP
3. กดปุ่ม OK/◄ / ► เพื่อปรับค่า
4. หลังจากที่คุณปรับเสร็จเรียบร้อยแล้ว กดปุ่ม MENU เพื่อบันทึกและกลับไปที่เมนูก่อนหน้านี้

1 OSD Language : ภาษา เลือกภาษาที่แสดงในเมนบนหน้าจอ ภาษาเริ่มต้นคือ ภาษาอังกฤษ กดปุ่ม ▼/▲ /◀ /▶ เพื่อเลือกภาษาในเมนู
2 TT Languages กดปุ่ม ▼ / ▲ เพื่อเลือก TT Languages จากนั้นกด OK เพื่อเข้าสู่เมนูย่อย
3 Audio Languages เลือกภาษาของเสียง กดปุ่ม ▼ / ▲ เพื่อเลือกภาษาของเสียง แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูช่อย กดปุ่ม ▼ / ▲ เพื่อเลือกภาษาหลักของเสียง กดปุ่ม ▼ / ▲ / ◀ / ▶ เพื่อเลือกภาษาของเสียง
4 Subtitle Language ภาษาของคำบรรยาย กดปุ่ม ▼ / ▲ เพื่อเลือกภาษาของคำบรรยาย แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือกภาษาหลักของคำบรรยาย กดปุ่ม ▼ / ▲ / ◀ / ▶ เพื่อเลือกภาษาของของคำบรรยาย
5 Hearing Impaired ผู้ปกครองทางการได้ยิน กดปุ่ม ▼ / ▲ เพื่อเลือก Key Lock แล้วกดปุ่ม ◀ / ▶ เพื่อเลือกเป็น On หรือ Off เมื่อ Key Lock มีสถานะเป็น On คุณจะไม่สามารถใช้ปุ่มกดได้
6 PVR File System ระบบไฟล์ PVR กดปุ่ม ▼ / ▲ เพื่อเลือก PVR File System แล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือก Check PVR File System แล้วกดปุ่ม OK เพื่อเข้าสู่เมนู ระบบเครื่องจะตรวจสอบและแสดงความเร็วของอุปกรณ์ USB
7 Scale อัตราส่วนของจอภาพ กดปุ่ม ▼ / ▲ เพื่อเลือก Scaleแล้วกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย กดปุ่ม ▼ / ▲ เพื่อเลือก Scale ตัวเลือกคือ Auto, 4:3, 16:9, Zoom1, Zoom2
8 Blue Screen จอภาพสีฟ้า กดปุ่ม ▼ / ▲ เพื่อเลือก Blue Screen แล้วกดปุ่ม OK เพื่อเลือกปรับเป็น On หรือ Off 9 First Time Installation การติดตั้งครั้งแรก
กดปุ่ม ▼ / ▲ เพื่อเลือก First Time Installation และกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย 10 Reset ตั้งค่าเริ่มต้นใหม่ กดปุ่ม ▼ / ▲ เพื่อเลือก Reset และกดปุ่ม OKเพื่อเข้าสู่เมนูย่อย
11 Software Update(USB) การอัพเกรดซอฟแวร์ผ่านอุปกรณ์ USB กดปุ่ม ▼ / ▲ เพื่อเลือก Software Update(USB) โดยเชื่อมต่ออุปกรณ์ USB ที่มีซอฟแวร์ใหม่ กับที่วีของคุณแล้วกดปุ่ม OK เพื่ออัพเกรดซอฟแวร์ใหม่
12 Environment กดปุ่ม ▼ / ▲ เพื่อเลือกโหมด Environment และกดปุ่ม OK
13 HDMI CEC ระบบ HDMI CEC กดปุ่ม ▼ / ▲ เพื่อเลือก HDMI CEC และกดปุ่ม OK เพื่อเข้าสู่เมนูย่อย

OSD Language English TT Language West Audio Language Thai Subtitle Language Thai Hearing Impaired Off PVR File System Scale 16:9 Blue Screen Off First Time Installation Reset Software Update(USB) Environment Home Mode HDMI CEC Move Add Return Save Select Exit Exit

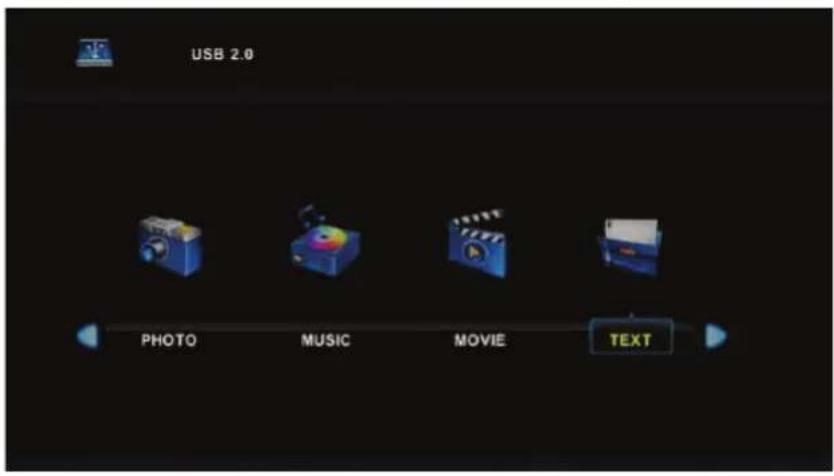

การใช้งาน USB

หมายเหตุ : ควรเชื่อมต่ออุปกรณ์ USB ก่อนที่จะเข้าเมนู Media แล้วกดปุ่ม INPUT เลือกMedia กดปุ่ม ◄/▶ เพื่อเลือกประเภทไฟล์ที่จะเล่นและกดปุ่ม ENTER

USB 2.0 PHOTO MUSIC MOVIE TEXT

หลังจากที่ที่วีพบอุปกรณ์ USB แล้ว กดปุ่ม◀ ▶ เพื่อเลือกเล่นไฟล์รูปภาพ/เพลง/ภาพยนตร์/ข้อความ และกดปุ่ม OK เพื่อเข้าสู่เมนูรายการเล่น

Play Black jpy Play Play Next Stop Ready Back Music Playtime Info

Play 1000004 / 2004.09 Power F8 FF Play Next Drop Payout Acc. MNTS

[e-mail] 06:00:21 : 01:51:32 Position FX IP Prop Next Stop Charter RepeatAll

Press Page Next Page Pres Next Stop Playlist Info

1. กดปุ่ม ◀▶ เพื่อเลือกโฟลเตอร์ย่อยในกรณีที่มี และกดปุ่ม OK เพื่อเข้าสู่โพลเตอร์
   กดปุ่ม OK เพื่อเริ่มเล่น กดปุ่ม EXIT เพื่อกลับ เลือก Up Folder และกดปุ่ม OK เพื่อเลือกลับสู่โพลเตอร์ก่อนหน้านี้
   กดปุ่ม ◀ ▶ เพื่อเปลี่ยนหน้า
2. กดปุ่ม ➤ เพื่อเริ่มเล่นหรือกดอกครั้งเพื่อหยุดเล่นชั่วขณะ กดปุ่ม ■ เพื่อยกลึกการเล่น
3. กดปุ่ม 🖼 เพื่อกลับไปเล่นรายการก่อนหน้านี้ กดปุ่ม ➕ เพื่อข้ามไปเล่นรายการถัดไป

คำแนะนำการใช้งาน USB

* ไม่รองรับ MTP (media transfer protocol)
* รองรับ HDD สูงสุด 500 GB
* TV รองรับอุปกรณ์ USB ที่มี FORMAT FAT 32 เท่านั้น
* อุปกรณ์เล่นภาพและเสียงหรือ USB HDD บางชนิดเครื่องอาจไม่รองรับ
* TV ไม่รองรับอุปกรณ์ USB ที่มีหลายพาร์ดิชั่น
* ควรเชื่อมต่ออุปกรณ์ USB โดยตรงกับเครื่อง ถ้าเชื่อมต่อผ่าน HUB อาจมีปัญหาได้
* ก่อนเชื่อมต่ออุปกรณ์ USB กับเครื่องที่วี ควรทำการสำรองข้อมูล USB ไว้ก่อน เพราะอาจเกิดการเสียหายกับข้อมูลได้
* รูปภาพที่มีความละเอียดสูง อาจใช้วลาในการแสดงผลงานสักพักหนึ่ง
*ความเร็วในการค้นหาอุปกรณ์ USB ขึ้นอยู่กับอุปกรณ์ตัวส่งและตัวรับข้อมูล
*เครื่องจะแสดง (UNSUPPORTED) ในกรณีที่เครื่องไม่รู้จักไฟล์
*ไฟล์ Mp3 ที่มี DRM ที่ดาวน์โหลดจากเว็บไซต์ที่ไม่ฟรี ที่วจะไม่สามารถเล่นไฟล์นี้ได้ เนื่องจากการจัดการสิทธิติจิตอล (DRM) เป็นเทคโนโลยีที่สนับสนุนการสร้างเนื้อหาการจัดจำหน่ายและการจัดเนื้อหาในลักษณะบูรณาการและครบวงจรรวมทั้งการคุ้มครองสิทธิและผลประโยชน์ของผู้ให้บริการเนื้อหาการป้องกันการกระทําที่ผิดกฎหมายเกี่ยวกับการคัดลอกเนื้อหารวมถึงการจัดการเกี่ยวกับการเรียกเก็บและการชำระเงิน
* เมื่อทำการย้ายภาพ จะใช้วลาในการโหลดภายในไม่ที่วินาที่ ชั่งไอกอนโหลดจะแสดงขึ้นที่หน้าจอ
* ถ้าอ่านไฟล์ผ่าน CARD READER เสียงอาจขาดหายไป
* ถ้าเครื่องไม่อ่านอุปกรณ์ USB ให้กอดอุปกรณ์ USB ออกและเชื่อมต่ออุปกรณ์ USB กับเครื่องใหม่อีกครั้ง

การรองรับไฟล์ต่าง ๆ

รูปแบบ	ประเภทไฟล์	นามสกุลไฟล์
Picture	JPEG	.jpg, .jpeg
	BMP	.bmp
	PN	.png
Audio	MP3	.mp3
Video	MPEG-1,MPEG-2	.mpg
	MPEG-4 SP/ASP	.vai
	H.263/H.264	.mp4
อาการ	สาเหตุและวิธีการแก้ไข
ไม่มีแหล่งจ่ายไฟ	· ตรวจสอบให้นแน่ใจว่าได้เชื่อมต่อสายไฟเข้ากับเต้ารับไฟ AC ของ LED TVอย่างถูกต้อง· ตรวจสอบให้นแน่ใจว่าได้เชื่อมต่อสายไฟ AC เข้ากับเต้ารับที่ผนังอย่างถูกต้อง· ตรวจสอบให้นแน่ใจว่าปุ่มเปิดปิด DC เปิดอยู่ (ไฟ LED สื้น้ําเงิน)· เสียบอุปกรณ์ไฟฟ้าอื่น (เช่น วิทยุ) เข้ากับเต้ารับเพื่อตรวจสอบว่าเต้ารับไฟฟ้าจ่ายแรงดันไฟฟ้าที่เหมาะสมหรือไม่
ไม่มีภาพ	· สกานีโทรทัศน์อาจประสบปัญหา ลองเปลี่ยนช่องอื่น· สัญญาณเคเบิลที่วีอาจถูกรบกวนหรือถูกเข้ารหัส โปรดติดต่อผู้ให้บริการเpecิลในพื้นที่ของคุณ· ตรวจสอบให้นแน่ใจว่าการเชื่อมต่อกับส่วนประกอบอื่น ๆ นั้นถูกต้องโดยอ้างอิงจากคู่มือผู้ใช้· ตรวจสอบให้นแน่ใจว่าได้ตั้งค่าอย่างถูกต้องหลังจากเชื่อมต่อ· ตรวจสอบให้นแน่ใจว่าได้เลือกอินพุตที่ถูกต้องและสัญญาณเข้าเข้ากันได้
สีเพี้ยน	· ตรวจสอบให้นแน่ใจว่าเชื่อมต่อสายเคเบิลอย่างแน่นหนา· ภาพอาจดูมีดลงในห้องที่มีแสงสว่างจ้า· ปรับความสว่าง คอนทราสต์ ความอิ่มตัว (สี) และสื่อ่อนตามคู่มือผู้ใช้· ตรวจสอบการตั้งค่าสัญญาณอินพุต
ไม่มีเสียง	· ตรวจสอบว่าการเชื่อมต่อเสียงของคุณเชื่อมต่ออย่างถูกต้องโดยอ้างอิงจากคู่มือผู้ใช้· อาจมีการกดปุ่ม MUTE ให้ลองกดปุ่มนี้อีกครั้ง· ตรวจสอบการตั้งค่าเสียงของคุณ เสียงที่วีของคุณอาจถูกตั้งค่าเป็นค่าต่ําสุด· กดปุ่มปรับระดับเสียง + (ขึ้น) บนรีโมทคอนโทรล
รีโมทคอนโทรลไม่ทำงาน	· ตรวจสอบให้นแน่ใจว่าได้ใส่ทิศทางขั้วของแบตเตอรี่อย่างถูกต้องโดยอ้างอิงจากคู่มือผู้ใช้· แบตเตอรี่อาจอ่อนหรือหมดเปลี่ยนแบตเตอรี่ใหม่· มีไฟฟลูออเรสเซนต์สว่างอยู่ใกล้เซอร์เซอร์ของรีโมทคอนโทรลหรือไม่?· เส้นทางของลําแสงควบคุมระยะไกลอาจถูกปิดกั้น ตรวจสอบให้นแน่ใจว่าเส้นทางมีความชัดเจนและรีโมทคอนโทรลมุ่งไปที่เซ็นเซอรี่รีโมทคอนโทรลบนที่วี· กดปุ่มเปิดปิดบนรีโมทคอนโทรลเพื่อดูว่าคุณสามารถเปิดที่วีได้หรือไม่· กดปุ่ม MENU บนรีโมทคอนโทรลเพื่อดูว่ามีเมนูแสดงบนหน้าจอหรือไม่· กดปุ่มที่ละปุ่มเท่านั้นและจะเป็นปุ่มที่ถูกต้องสําหรับการดำเนินการที่คุณ· ต้องการดําเนินการ
เครื่องใช้งานไม่ได้	อิทธิพลจากภายนอก เช่น ฟ้าผ่าหรือไฟฟ้าสถิตาจทําให้เกิดการทำงานที่ไม่เหมาะสม ในกรณีนี้ ให้ใช้งานเครื่องหลังจากเปิดเครื่องที่วี LED และระบบ AVC เป็นครั้งแรก หรือถอดปล็กสายไฟ AC เป็นเวลา 1 ถึง 2 นาที แล้วเสียบใหม่อีกครั้ง
ไฟฟ้าดับกระทันห้น	ตั้งเวลาปิดเครื่องไว้ล่วงหน้าหรือไม่ไม่มีสัญญาณในโหมด PC หรือโหมด HDMI หรือไม่?อุณหภูมิภายในเครื่องเพิ่มขึ้น น่าวัตถุที่ขวางช่องระบายอากาศออกหรือทำความสะอาดตามความจำเป็น
ไม่มีการรับสัญญาณ CATV (หรือไม่มีการรับสัญญาณเหนือ Ch13)	ตั้งค่าตัวเลือกแอร์/เคเบิลถูกต้องหรือไม่? โปรดตั้งค่าตัวเลือกแอร์/เคเบิลเป็นสายเคเบิลโดยอ้างอิงจากคู่มือผู้ใช้CATV เชื่อมต่อไม่ถูกต้องหรือไม่เชื่อมต่อ โปรดตรวจสอบการเชื่อมต่อ CATV ทั้งหมดบริการเคเบิลที่วีหยุดชะจัก โปรดติดต่อผู้ให้บริการเคเบิลของคุณ
ภาพถูกตัด/มีหน้าจอ也被บด้านข้าง	たำแหน่งภาพถูกต้องหรือไม่?การปรับโหมดหน้าจอเช่นขนาดภาพถูกต้องหรือไม่?กดปุ่ม ASPECT ช้ําๆ บนรีโมทคอนโทรลเพื่อดูว่าคุณจะได้ภาพที่ต้องการหรือไม่
