RP32104 - Cartouche de remplacement DELTA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cartouche de remplacement
Marque	Delta
Modèle	RP32104
Compatibilité	Conversion série 1500 vers 1700 ou remplacement série 1700
Dimensions (approx.)	5 x 5 x 10 cm
Poids (approx.)	100 g
Matériau	Plastique et laiton
Fonctions principales	Régulation du débit et de la température de l'eau
Pièces incluses	Cartouche, sièges, ressorts, anneaux à quatre lobes, adaptateur, vis
Précautions de sécurité	Couper l'eau avant intervention ; remettre la butée de rotation pour éviter brûlures
Entretien et nettoyage	Non nécessaire, pièce scellée
Installation	Outil simple requis, suivre les instructions
Pièces détachées et réparabilité	Reparable par un professionnel ; pièces disponibles séparément
Informations générales	Notice disponible en PDF sur notice-facile.com

FOIRE AUX QUESTIONS - RP32104 DELTA

Comment convertir ma cartouche série 1500 en série 1700 ?

Vous aurez besoin des pièces repères 1 à 5 et 6 ou 7. Coupez l'eau, retirez les anciennes pièces, installez les sièges et ressorts, puis la cartouche (patte à gauche). Suivez la notice pour les étapes de montage.

Quelles pièces sont nécessaires pour remplacer une cartouche série 1700 ?

Les repères 4, 5 et 7 (sièges, ressorts et joint à quatre lobes). Les pièces 1, 2, 3 et 6 ne sont pas nécessaires.

Faut-il couper l'eau avant de changer la cartouche ?

Oui, impérativement. Coupez l'alimentation en eau avant de retirer les pièces usées pour éviter les fuites.

Comment positionner la cartouche lors de l'installation ?

Insérez la cartouche dans le corps avec la patte orientée vers la gauche. La cartouche doit être en position de fermeture (désignation 'hot side' et pignon noir en haut).

À quoi sert la butée de rotation ?

Elle limite la rotation de la poignée pour éviter d'atteindre des températures trop élevées. Si retirée, remettez-la correctement pour ne pas vous ébouillanter.

Comment tester l'installation après remplacement ?

Rétablissez l'eau. Tournez la commande du côté froid : de l'eau froide doit couler. Tournez vers la gauche : l'eau chaude doit atteindre sa température maximale.

Les vis doivent-elles être serrées fort ?

Évitez de trop serrer la vis du cadran de température (repère 1). Un serrage excessif peut endommager les pièces.

Puis-je installer cette cartouche sur n'importe quel robinet Delta ?

Cette cartouche est conçue pour les séries 1500 et 1700. Vérifiez la compatibilité avec votre modèle de robinet Delta.

Que faire si je ne suis pas sûr de la position de la butée ?

Consultez le feuillet d'instructions d'installation fourni avec le robinet. Si absent, contactez le service client Delta.

Où trouver la notice complète ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com en recherchant le modèle RP32104 de Delta.

MODE D'EMPLOI RP32104 DELTA

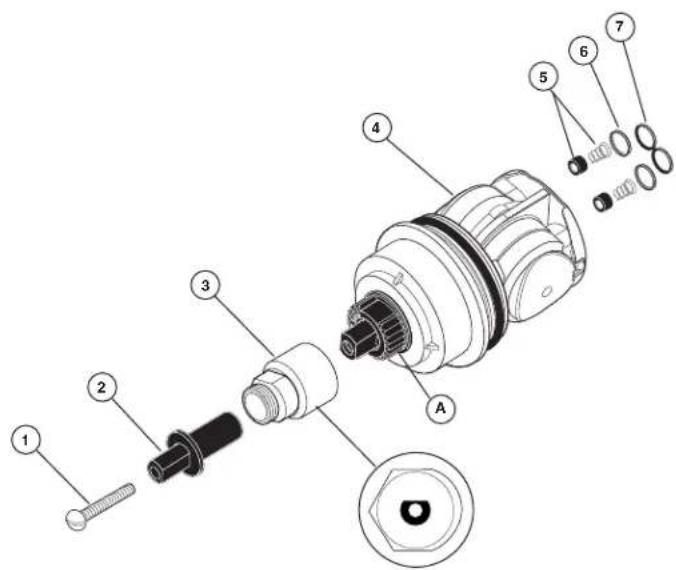

Pour convertir votre cartouche de série 1500 en nouvelle cartouche de série 1700, vous aurez besoin des pièces de rechange correspondant aux repères suivants : 1, 2, 3, 4, 5 et (6 ou 7, selon la pièce installée votre robinet).

1. Avant de retirer les pièces usées, coupez l'eau.
2. Posez les sièges et les ressorts (5), les anneaux à quatre lobes (6) ou à quatre lobes (7).
3. Insérez la cartouche (4) dans le corps, la patte orientée vers la gauche.
4. Posez le chapeau non plaqué pour retenir la cartouche en place.
5. Posez le manchon.

6. La cartouche étant en position de fermeture (la désignation "hot side" le pignon noir est en haut), posez le raccord de la poignée (3) de sorte demi-rond de l'écrou hexagonal soit orienté à droite, comme indiqué.

7. Posez la commande de débit et fixez-la à l'aide de l'écrou en laiton. IMPORTANT: Si la butée de rotation a été retirée pour la pose de la supoignée, assurez-vous de la remettre en place correctement pour éviter de vous ébouillanter. Si vous n'êtes pas certain de la bonne position de la butée, consultez le feuillet d'instructions d'installation fourni avec le robinet.

8. Posez l'adaptateur du cadran de sélection de température (2) de sorte que le joint le plat de la tige de commande pointe vers le haut.
9. Fixez le cadran de sélection de température à l'aide de la vis plus longue (1). Évitez de trop serrer. Reposez le bouton.
10. Rétablissez l'alimentation en eau. Tournez la commande de température du côté de l'eau froide et assurez-vous que de l'eau froide s'écoule. Tournez ensuite la commande vers la gauche et assurez-vous que la température de l'eau chaude correspond à sa valeur maximale.

64655

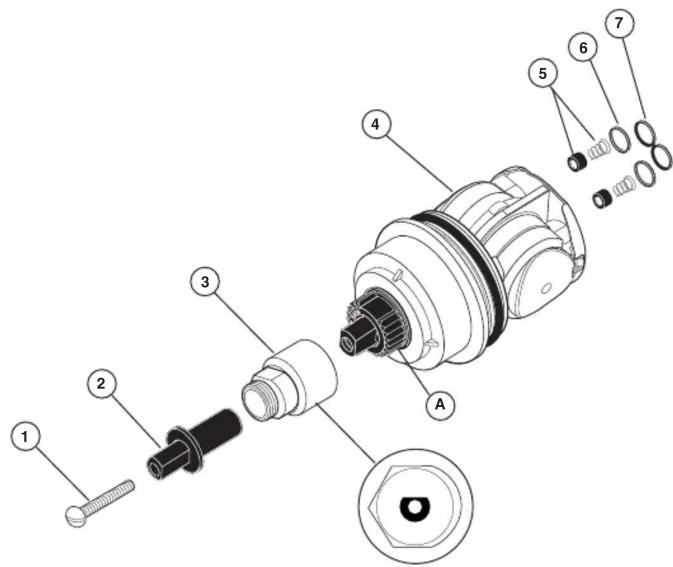

Pour remplacer votre cartouche de série 1700, vous aurez besoin des pièces de rechange correspondant aux repères suivants : 4, 5 et 7. Je les pièces 1, 2, 3 et 6.

1. Avant de retirer les pièces usées, coupez l'eau.
2. Posez les sièges et les ressorts (5) et le joint à quatre lobes (7).
3. Insérez la cartouche (4) dans le corps, la patte orientée vers la gauche.
4. Posez le chapeau non plaqué pour retenir la cartouche en place.
5. Posez le manchon.
6. La cartouche étant en position de fermeture (la désignation " hot side " sur pignon noir est en haut), posez la commande de débit et fixez-la à l'aide de

l'écrou en laiton. IMPORTANT: Si la butée de rotation a été retirée pour la pose de la poignée, assurez-vous de la remettre en place correctement pour éviter de vous ébouillanter. Si vous n'êtes pas certain de la bonne position de la butée, consultez le feuillet d'instructions d'installation fourni avec le robinet.

1. Posez l'adaptateur du cadran de sélection de température et la plaque.
2. Rétablissez l'alimentation en eau. Tournez la commande de température du côté de l'eau froide et assurez-vous que de l'eau froide s'écoule. Tournez ensuite la commande vers la gauche et assurez-vous que la température de l'eau chaude correspond à sa valeur maximale.
