LOL392 - Éclairage Canarm - Notice d'utilisation et mode d'emploi gratuit

Marque	Canarm
Modèle	LOL392
Catégorie	Éclairage
Type de produit	Luminaire d'extérieur étanche
Alimentation	120 V, 60 Hz
Matériau	Métal et verre
Fonctions principales	Éclairage extérieur avec globe en verre et grille de protection
Installation	Nécessite une boîte électrique; mise à la terre obligatoire
Hauteur minimale d'installation	1,2 m (4 pi) du sol
Compatibilité gradateur	Non compatible
Entretien et nettoyage	Nettoyer avec un linge propre et doux après refroidissement
Sécurité	Couper le courant avant installation; ne pas utiliser avec gradateur
Pièces détachées	Globe en verre, grille, joints d'étanchéité
Réparabilité	Remplacement possible du globe et de la grille
Service client (anglais)	1-800-265-1833
Service client (français)	1-800-567-2513
Garantie	Non spécifiée dans la notice

FOIRE AUX QUESTIONS - LOL392 Canarm

Comment installer le luminaire Canarm LOL392 ?

Coupez le courant au disjoncteur. Fixez la boîte électrique à la surface. Raccordez les fils : noir à noir, blanc à blanc, et le fil de terre à la vis de mise à terre. Placez le joint d'étanchéité, fixez le luminaire, puis revissez le cylindre en verre et la grille. Scellez le pourtour avec un scellant résistant aux intempéries.

Puis-je utiliser un gradateur avec ce luminaire ?

Non, il est strictement interdit d'installer ce luminaire sur un circuit commandé par un gradateur. Cela pourrait endommager le produit ou causer un incendie.

Quelle est la hauteur minimale d'installation ?

Le luminaire doit être installé à au moins 1,2 m (4 pieds) du sol pour garantir la sécurité.

Comment nettoyer le luminaire ?

Éteignez le luminaire et attendez qu'il refroidisse complètement. Nettoyez-le avec un linge propre et doux. N'utilisez pas de produits abrasifs.

Que faire si le globe en verre se brise ?

Coupez le courant. Remplacez le globe en verre par une pièce d'origine Canarm. Dévissez le cylindre endommagé et installez le nouveau en suivant la procédure inverse de l'installation.

Quel type de fil de terre utiliser ?

Utilisez le fil de mise à la terre (fil dénudé en cuivre ou vert) provenant de l'alimentation. Connectez-le à la vis de mise à terre dans la boîte électrique.

Puis-je installer ce luminaire dans une salle de bain ?

Oui, car il est conçu pour l'extérieur et résiste à l'humidité. Assurez-vous qu'il n'est pas commandé par un gradateur et qu'il est installé à la hauteur minimale requise.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, d'une pince à dénuder, d'un scellant résistant aux intempéries et éventuellement d'une perceuse si la boîte électrique n'est pas préinstallée.

Le luminaire est-il pré-câblé ?

Oui, le luminaire est livré avec des fils noirs et blancs prêts à être raccordés. Vous devez uniquement les connecter aux fils d'alimentation correspondants.

Comment contacter le service client Canarm ?

Pour toute question, appelez le 1-800-265-1833 (anglais) ou le 1-800-567-2513 (français) du lundi au vendredi de 8h à 17h HNE.

MODE D'EMPLOI LOL392 Canarm

1-800-265-1833 (Anglais) / 1-800-567-2513 (Français)

Du lundi au vendredi entre 8:00H et 17:00H H.N.E.

Fournitures électriques telles que prescrites par les normes locales

MISE EN GARDE:

1. FERMEZ LE COURANT AU DISJONCTEUR AVANT DE DEBUTER L'INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D'INSTALLATION PERTINENT, PAR UNE PERSONNE QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. POSEZ LE FIL DE LA MISE À TERRE (FIL DÉNUDÉ EN CUIVRE OU VERT) DU FIL D'ALIMENTATION À LA VIS DE MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. NE PAS INSTALLER DANS UN LUMINAIRE COMMANDE PAR UN GRADATEUR.
5. POUR NETTOYER LE LUMINAIRE, ÉTEIGNEZ-LE, ATTENDEZ QU'IL SOIT FROID, PUIS NETTOYEZ-LE AVEC LINGE PROPRE ET DOUX.
6. POSER LE LUMINAIRE À LA SURFACE À UNE HAUTEUR D'AU MOINS 4 PIEDS (1.2 M) DU SOL. LE LUMINAIRE DOIT ÊTRE UTILISÉ AVEC LE GLOBE EN VERRE.

N.B.: Peut différer de illustration.

INSTALLATION:

Boîte électrique

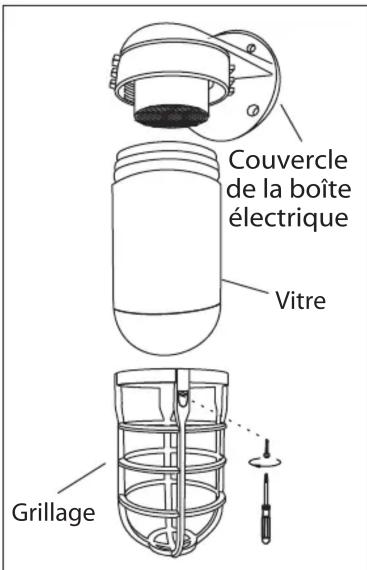

1. Dévisser le cylindre en verre et le grillage. Dévissez le couvercle de la boîte électrique. Poser la boîte électrique à la surface d'installation.

Choisisser le trou de la vis pour retirer la grande vis de la boîte électrique.

Poser le conduit au trou sur lequel le grande vis fut retirée et faufilez-y les fils de la boîte électrique.

Sceller tout autour du joint d'étanchéité selon les normes du NEC / CEC.

S'assurer de refermer le trou complètement en y posant la grande vis retirée précédemment.

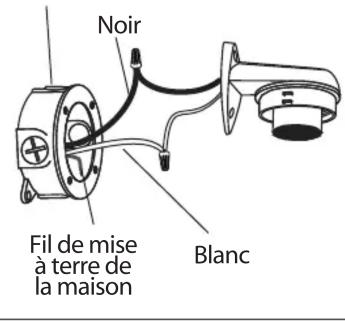

1. Posez le fil de la mise à terre (fil dénudé en cuivre ou vert) du fil d'alimentation à la vis de mise à terre dans la boîte électrique. Poser le fil noir du luminaire au fil d'alimentation noir et poser le fil blanc au fil blanc.

N.B.: Assurez-vous que le joint d'étanchéité est installé correctement tout en fixant le luminaire.

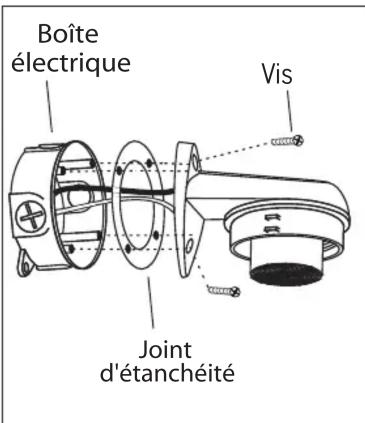

1. Poser le joint d'étanchéité et le luminaire à la boîte électrique à l'aide des vis incluses.
2. Inverser le processus de l'étape 1 pour installer le cylindre et le grillage.

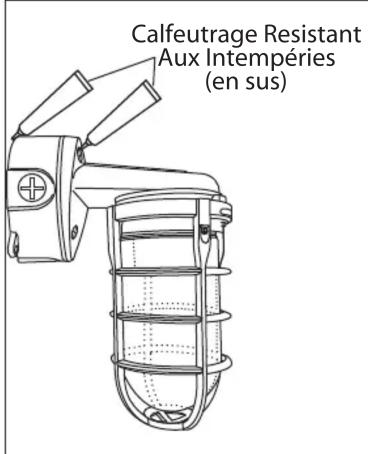

3. Après l'installation, poser une petite quantité de scellant résistant aux intempéries tout autour du périmère et des 4 trous tel qu'illustré.
