MODE D'EMPLOI LVA155 FAURE
- Avant d'utiliser votre lave-vaisse
- Entretien et nettoyage
- Emplacement
LAVE-VAISSELL

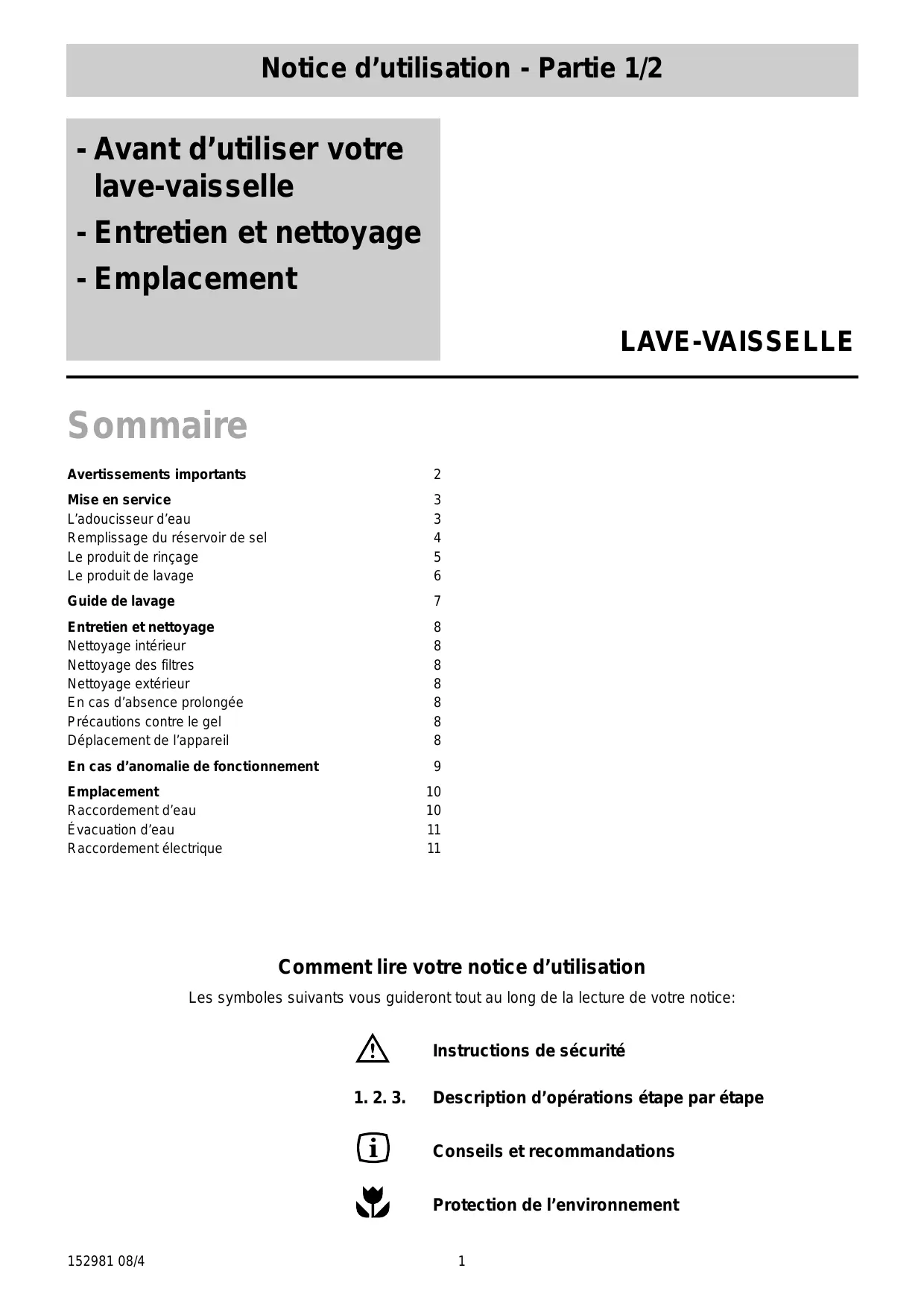

Sommaire
Avertissements importants 2
Mise en service 3
L'adoucisseur d'eau 3
Remplissage du réservoir de sel 4
Le produit de rangement 5
Le produit de lavage 6
Guide de lavage 7
Entretien et nettoyage 8
Nettoyage intérieur 8
Nettoyage des filtres 8
Nettoyage extérieur 8
En cas d'absence prolongée 8
Précautions contre le gel 8
Déplacement de l'ordinateur 8
En cas d'anomalie de fonctionnement 9

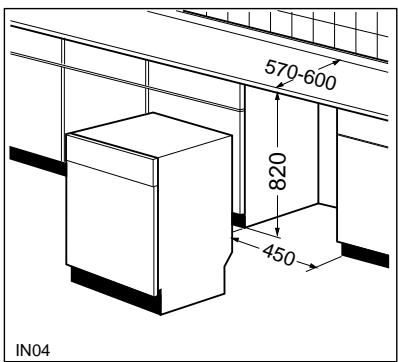

Emplacement 10

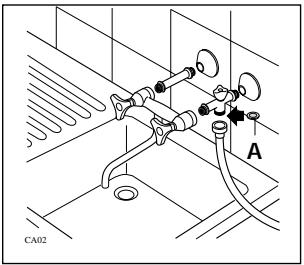

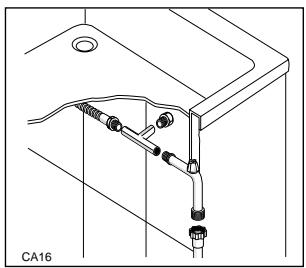

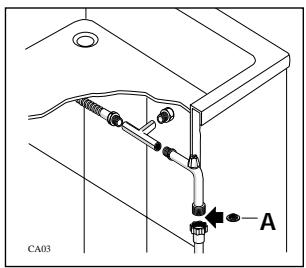

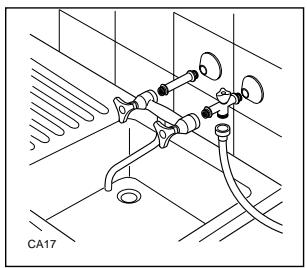

Raccordement d'eau 10

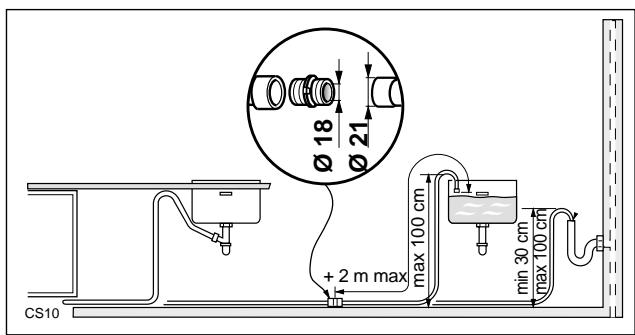

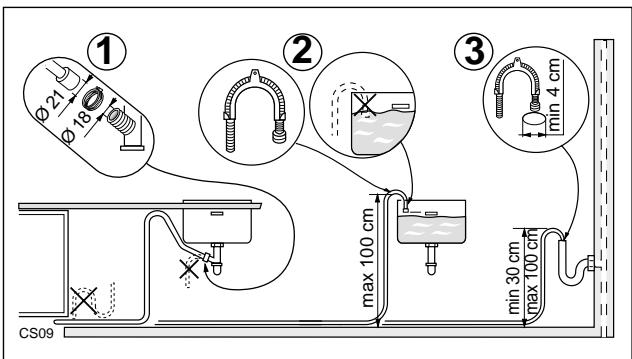

Évacuation d'eau 11
Raccordement électrique 11
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
1.2.3. Description d'opérations étape par étape
Conseils et recommandations
Protection de l'environnement
Conservez cette notice d'utilisation avec l'appareil. Si l'appareil devait être vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Utilisation
- Cet appareil a été conçu pour être utilisé par des femmes. Veillez à ce que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison dont vous garderez un exemplaire.
- Voiture appareil est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que celui pour lequel il a été consu.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- Débranchez toujours la prise de courant et fermez le robinet d'arrivée d'eau après utilisation de l'appareil.
- Débranche l'appareil avant toute intervention technique.
- N'ouvrez pas la porte de votre lave-vaisselle quand celui-ci est en marche. Arrêtez-le toujours avant.
- Évitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement, car il en sort alors de la vapeur brûlante.
- Ne touchez pas l'objet chauffant pendant ou immédiatement après la fin d'un programme de lavage.
- Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
- Les ustensiles qui ont été en contact avec de l'essence, peinture, débris d'acier ou de fer, produits chimiques corrosifs, acides ou alcalins ne doivent pas être lavés dans votre appareil.
- Evitez de placer votre lave-vaisselle à proximité immédiate d'un appareil de cuisson ou de chauffage (cuisinière par exemple) ceci afin d'éviter tout risque de dommages dus à la chaleur.
- N'introduisez pas dans votre lave-vaisselle des articles qui ne sont pas certifiés pour le lavage en machine, tels que couverts à manche en bois, en corne, en ivoire, en argent, porcelaine décorée de motifs fragiles, objets en bois ou en plastique, etc.
- En cas de panne, n'essayez jamais de réparer votre appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages ou de graves dérèglements.
- Faites particulièrement attention lorsqu vous nettoyez votre appareil : des extrémités métalliques peuvent occasionnellement causer des blessures.
- Si vous avez retiré une pièce de vaisselle de la machine avant la fin du programme de lavage, il est très important de la rincer soigneusement à l'eau courante pour éliminer les restes éventuels de produit de lavage.
- Gardez les emballages hors de portée des enfants.
- Gardez les produits de lavage dans un endroit sûr, hors de la portée des enfants.
- Veillez à ce que les enfants ne s'assoient ou ne montent pas sur la porte.
Le produit de lavage pour lave-vaisselle est dangereux!
Le produit de lavage est très corrosif ; tout accident provoqué par ce détergent doit impérativement faire l'objet d'un appel à votre centre anti-poison régional et à un médecin. Si quelqu'un a avalé du produit de lavage pour lave-vaisselle, il faut immédiatement contacter le centre antipoison régional et un médecin. En cas de projection de produit de lavage dans les yeux, baignez abondamment à l'eau en attendant l'intervention du médecin. Veillez à ranger ce produit dans un endroit sûr, hors de portée des enfants. Ne laissez jamais la porte ouverte lorsque l'appareil contient du détergent. Nous vous recommandons de remplir le réservoir de produit de lavage juste avant de démarrer un programme.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
- Avant de procéder au branchement de votre appareil, lisez attentivement les instructions figurant au chapitre "Raccordement électrique".
- Ne confiez les travaux hydrauliques nécessaires à l'installation de l'appareil qu'à un plombier qualifié.
- Ne confiez les travaux électriques nécessaires à l'installation de l'appareil qu'à un electricien qualifié. Assurez-vous, après avoir installé l'appareil que celui-ci ne repose pas sur le cable d'alimentation.
- Cet appareil est lourd. Faites attention lors de son déplacement.
Protection de l'environnement
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation au ras de l'appareil et neutralisez le dispositif de fermeture de porte.
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir.
À défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.
En cas d'intervention sur votre appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.
Avant d'utiliser votre lave-vaisselle pour la première fois:
- Assurez-vous que les raccordements électrique et hydraulique soient conformes aux instructions d'installation.
- Sortez tous les matériaux d'emballage de l'intérieur de la machine.
- Réglez l'adoucisseur d'eau.
- Versez 1 litre d'eau dans le réservoir, ensuite remplissez de sel.
- Mettez du produit de rinçage dans le réservoir prévu à cet effet.
L'adoucisseur d'eau
Suivant les localités, l'eau contient une quantité variable de sels calcaires et minéraux. Ceux-ci se déposent sur la vaisselle laissant des taches et des dépôts blanchâtres.
Plus la teneur en sels est élevée et plus l'eau est «dure».
Le lave-vaisseau est muni d'un adoucisseur et, utilisant du sel régénérant spécial pour lave-vaisseau, il fournit une eau dépourvue de calcaire (adoucie) pour les opérations de lavage.
L'adoucisseur peut traiter une eau ayant une dureté atteignant 90°TH et possède 5 niveaux de réglage.
Vous pouvez demander le degré de dureté de votre eau à la Compagnie Locale des Eaux.
L'adoucisseur est réglé d'origine au niveau 2.
Vous pouvez sélectionner un niveau de réglage différent de celui qui a été prévu en usine.
Si la durée de votre eau correspond aux degrés de niveau 1, il n'est pas nécessaire d'utiliser de sel régénérant car elle est déjà douce.
Réglez donc l'adoucisseur d'eau au niveau 1 sans utiliser de sel régénérant.
Dans ce cas, si votre appareil est équipé d'un voyant de contrôle Sel sur le bandeau de commandes, il restera toujours allumé lorsque l'appareil est en service.

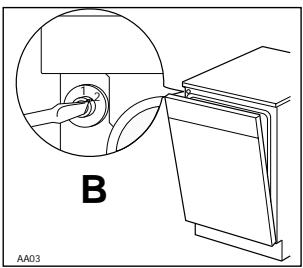

Réglage de l'adoucisseur
Réglage sur l'appareil
| Niveau | Dureté de l'eau | Emploi Sel régénérant | Réglage de l'adoucisseur | Réglage sur l'appareil |
| degrés français (*°TH) | degrés allemands (°dH) | PPM (particules par millions) | A | B |
| 1 | 0 - 8 | 0 - 4 | 0 - 80 | NON | - | NO | 1 |
| 2 | 9 - 20 | 5 - 11 | 81 - 200 | OUI | - | NO | 1 |
| 3 | 21 - 40 | 12 - 22 | 201 - 400 | OUI | + | NO | 1 |
| 4 | 41 - 70 | 23 - 39 | 401 - 700 | OUI | - | OUI | 2 |
| 5 | 71 - 90 | 40 - 50 | 701 - 900 | OUI | + | OUI | 2 |
* °TH = degré hydrométrique
Remplissage du réservoir de sel
N'utilise que du sel spécifique pour lavevaisselle.
N'utilisez jamais de Sel de cuisine, l'adoucisseur risquerait de se colmater. D'autres types de sel contiennent certaines substances qui pourraient rendre inefficace votre adoucisseur.
Le remplissage du réservoir doit être effectué juste avant de commencer un programme de lavage, à l'exclusion du programme "Lavage d'attente", ceci afin d'éviter que des grains de sel ou de l'eau salée ne provoquent la corrosion.
Assurez-vous qu'il n'y ait pas de dépôt de sel à l'extérieur du réservoir : un résidu de sel qui stagne sur la cuve pendant un certain temps peut corroder la cuve.
Par la suite, il suffit d'ajouter périodiquement du sel dans le réservoir.
Cette opération peut être signalée, selon le modèle.

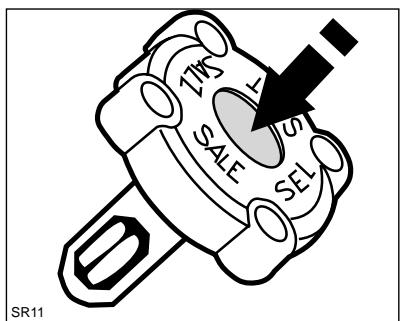

A) Soit par le bouchon de réservoir de sel comptant en son centre un indicateur de salinité. Lorsqu'un repère vert n'est plus visible, la quantité de sel est insuffisante ; vous devez remplir le réservoir.
B) Soit par le voyant de contrôle Sel sur le bandeau de commandes, qui s'allume lorsque le réservoir de sel est vide.
Si votre appareil est équipé d'un voyant de contrôle de la réserve de sel régénérant, sur le bandeau de commandes, il s'allume quand le réservoir de sel est vide, et reste allumé jusqu'à 2 - 6 heures après l'ajout de sel, voyant Marche/Arrêt allumé. Si on utilise un type de sel qui se dissout lentement, cette période peut même durer encore plus longtemps. Ceci ne compromet en rien le bon fonctionnement de l'appareil.
Le réservoir de sel contient toujours de l'eau. Il est donc normal que celle-ci déborde lorsque vous versez du sel dans ce réservoir.
- Retirez le panier inférieur.

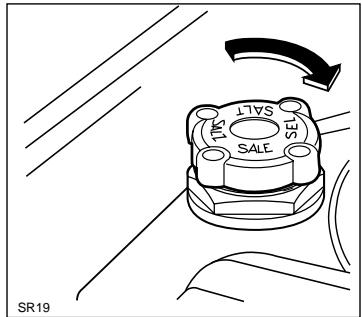

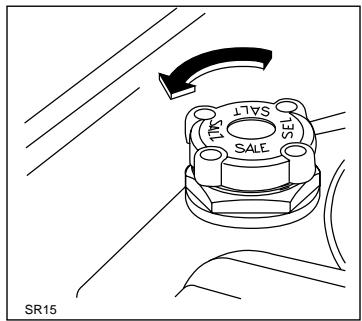

- Dévissez et ôtez le bouchon du réservoir.

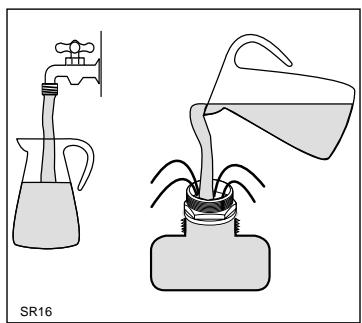

- Versez un litre d'eau dans le réservoir (ceci n'est indispensable que lors du premier remplissage).

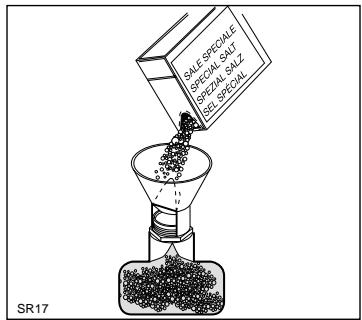

- A l'aide de l'entonnoir livré avec l'appareil, remplissez le réservoir de sel.

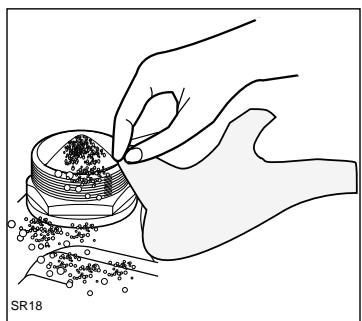

- Assurez-vous qu'il n'y ait pas de Sel sur le filetage et sur le joint.
- Révissez hermétiquement le bouchon.
Le produit de rinçage
Ce produit évite que l'eau ne reste sur la vaisselle sous forme de gouttelettes faisant des taches blanches après séchage.
L'admission du produit de rinçage se fait automatiquement au moment du dernier rinçage.
Le réservoir situé à l'intérieur de la porte peut contenir environ 110 ml de produit de rinçage, quantité suffisante pour 16 à 40 programmes de lavage, en fonction de la dose programmée.
Ne versez jamais de produit de lavage dans le réservoir de produit de rinçage.

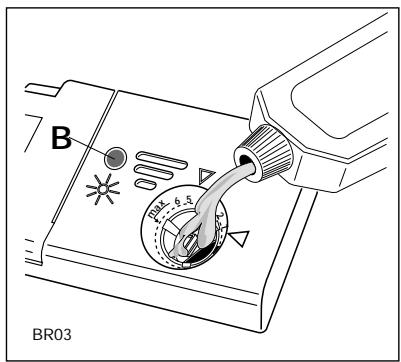

Remplissage du réservoir de produit de rinçage
- Ouvrez le réservoir en tournant le bouchon (A) vers la gauche.
- Versez le produit de rinçage dans la goulotte de replissage, jusqu'à ce que le réservoir soit plein. Le témoin (B) situé à gauche présente alors une coloration ASFRE
Refermez bien le bouchon
Le liquide qui s'est éventuellement écoulé hors du réservoir pendant le remplissage doit être soigneusement nettoyé à l'aide d'un papier absorbant, ici afin d'éviter une importante formation de mousse au lavage suivant.
Contrôle de la réserve de produit de rangement.
- Lorsque le témoin (B) apparait clair, remplissez le réservoir.
- Si votre appareil est équipé d'un voyant de contrôle du produit de rinçage sur le bandeau de commandes, celui-ci s'allume.
Remplissez alors le réservoir.

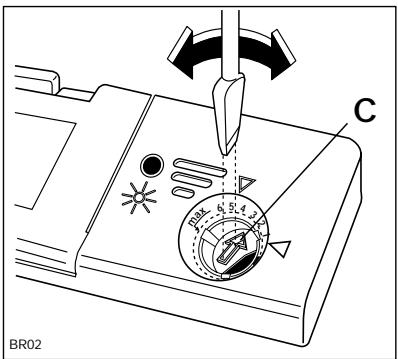

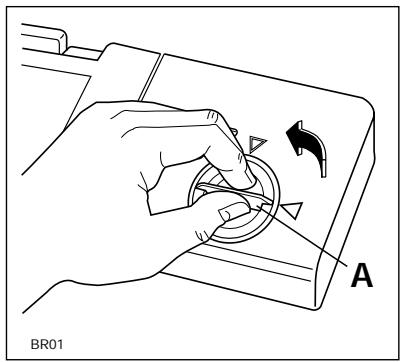

Dosage du produit
Selon les résultats de lavage obtenus, réglez la dose de produit en agissant sur le sélecteur à 6 positions (C) situé à l'intérieur de la goulotte de replissage (position 1 dose minimum, position 6 dose maximum).
Augmentez la dose si vous observez sur la vaisselle des gouttes d'eau ou des taches de calcaire ; diminuez la dose au contraire si vous notez la présence de rayures blanchâtres (voir figure ci-contre).
N'utilisez que des produits de lavage pour des lave-vaisselles ménagers.
Le produit de lavage pour lave-vaisselle est dangereux. Reportez-vous au paragraphe "AVERTISSEMENTS IMPORTANTS".
Ce produit est un détergent en poudre, liquide ou sous forme de pastille spécialement adapté au lavage de la vaisselle en machine.

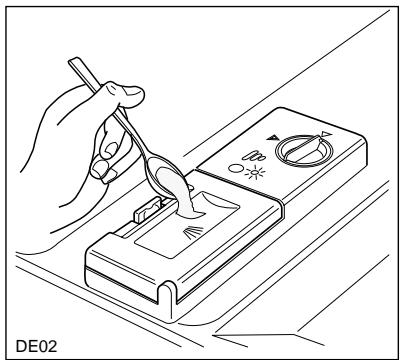

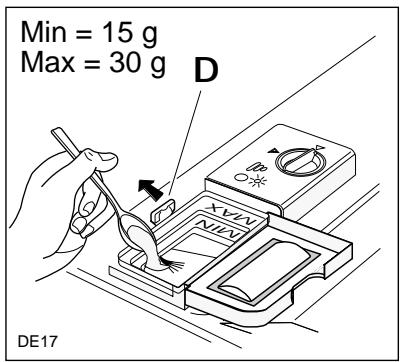

Pour l'emploi de détergent en poudre procédez comme suit:
- Ouvrez le distributeur situé à l'avant de la contre-porte, si le couvercle est fermé, actionnez le cliquet de fermeture (D).
- Ajoutez le détergent en suivant les recommandations données dans le "Tableau des programmes" (voir "Notice d'utilisation - Partie 2). Les produits de lavage ne sont pas tous identiques, consultez également les instructions figurant sur les emballages.
- Refermez le couvercle.
- Ajoutez de toute façon une petite dose de produit au-dessus du couvercle du bac pour tous les programmes avec un prélavage, en suivant les instructions du "Tableau des programmes" (voir "Notice d'utilisation - Partie 2).
Pour l'emploi de détergent en pastilles, procédez comme suit:
- Pour tous les programmes, posez 1 pastille entière dans le bac du détergent.
- Refermez le couvercle.
- Pour tous les programmes avec prélavage, posez une portion d'une autre pastille sur le couvercle du bac.
Nous vous rappelons que le produit de lavage ne peut garantir une propreté complète s'il est employé en quantité insuffisante ; s'il est employé en excès, il n'améliorera pas les résultats et constituera un gaspillage. N'utilisez pas en excès le produit de lavage afin de contribuer à la protection de l'environnement.
Il est possible de se procurer maintenant dans le commerce des nouveaux produits de lavage compacts, avec un degré d'alcali réduit dont les substances difficilement dégradables sont remplacées par des enzymes naturelles (non polluant pour l'environnement). Ces enzymes agissent déjà à une température de 50°C. En utilisant le programme Bio, on obtient les mêmes résultats de lavage qu'avec un produit traditionnel à 65°C.
Pour économiser de l'énergie
Rangez la vaisselle sale dans les paniers immédiatement après usage. Ne procédez au lavage que lorsque l'appareil est chargé en totalité.
Effectuez éventuellement le programme «Lavage d'attente» (voir "Tableau des programmes" - Notice d'utilisation Partie 2) pour éviter que les résidus ne s'écument trop avant le lavage complet.
Il est inutile de passer au préalable la vaisselle sous l'eau courante.
Pour obtenir les valeurs résultats de lavage
Les casseroles contenant des aliments attachés ou brûlés doivent faire l'objet d'un trempage préalable.

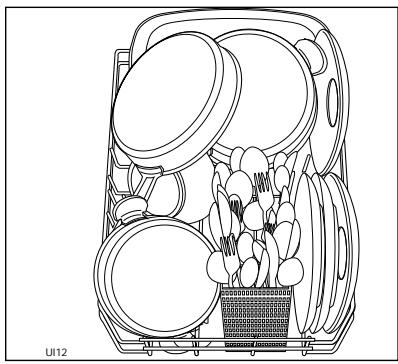

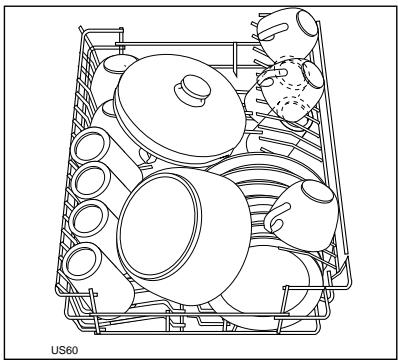

Disposez toujours les casseroles, les tasses, les verres, etc., tournés vers le bas.
Inclinez légèrement les objets bombés pour faciliter le passage de l'eau.
Évitez le contact entre les pièces de vaisselle, pour obtenir plusieurs résultats de lavage.
Vaisselle non indiquée pour le lavage en lave-vaisselle
La vaisselle suivante n'est pas indiquée pour le lavage en lave-vaisselle (bien qu'elle soit vendue comme pouvant être lavée en lave-vaisselle):
- Les couverts avec manche en bois ou en corne ou constitués d'éléments collés
- Les couverts en bronze
- Les casserole avec manche en bois
- Les objets en aluminium
- Les objets en cristal
- Cristal
- Objects en plastique
- Porcelaines anciennes ou peintes à la main
Certaines décorations ne sont pas garanties pour résister au lavage en machine et peuvent perdre leurs couleurs.
Les objets en cristal et en plastique, si leur lavage en lave-vaisselle n'est pas garanti, devront être lavés à la main.
Certaines qualités de verre peuvent devenir opaques après de nombreux lavages en machine.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox. Disposez-les dans le panier à couverts, séparés des autres.
Les objets en fer ou en fonte peuvent rouiller et tacher d'autres pièces de vaisselle.
L'aluminium a tendance à noircir, le cuivre, l'étain et le laiton ont tendance à se tacher.
En cas de doute, prenez contact avec le fabricant de l'objet. Au moment où vous achetez de la nouvelle vaisselle, vérifiez si elle est indiquée pour le lavage en lave-vaisselle.
Trois sortes de produits spécialement étudiés pour les lave-vaisselle sont nécessaires au bon fonctionnement de votre appareil.
UN PRODUIT DE LAVAGE
UN PRODUIT DE RINÇAGE
DU SEL REGGENERANT
Utilisez toujours des produits de lavage et rinçage de même marque.
Nettoyage intérieur
Nettoyez les joints d'étanchéité de la porte et les distributeurs de produit de lavage et de rincage avec un chiffon humide.
Tous les trois mois, effectuez un programme de lavage à 65°C sans vaisselle et avec du produit de lavage.
Nettoyage des filtres
Selon le modèle de l'appareil, il est composé de 3 ou 4 filtres.
Les filtres sont situés au fond de la cuve.
Ils doivent être nettoyés très régulièrement. Des filtres non nettoyés nuisent au résultat de lavage.
- Ouvrez la porte, sortez le panier inférieur.
- Le système de filtrage du lave-vaisselle se compose d'un filtré mixte grossier/fin, d'un microfiltré et d'un filtré plat.
- Tournez la poignée de l'ensemble filtré mixte grossier/fin et microfiltré d^{1} / 4 de tour vers la gauche puis soulevez le tout.
- Saissisez le filtre mixte grossier/fin (A - 1/2) (B - 1) par la poignée annulaire et retirez-le du microfiltre (A - 3) (B - 2).
- Nettoyez soigneusement tous les filtres sous l'eau courante.
- Retirez le filtre plat (A - 4) (B - 3) en le soulevant et nettoyez-le sous l'eau courante des deux côtés.
- Remplacez le filtre plat en vérifiant que les bords du filtre s'appliquent correctement sur le fond de la cuve.
- Placez le filtre mixte grossier/fin dans le microfiltre et assemblez-les.
- Remettez l'ensemble de ces filtres et verrouillez le tout en basculant le levier dans le sens des aiguilles d'une montre jusqu'à la butée.
N'utilisez jamais le lave-vaisselle sans filtres. Un positionnement incorrect des filtres entraîne de mauvais résultats de lavage. Un mauvais entretien des filtres peut diminuer l'efficacité de lavage.
Nettoyage extérieur
Nettoyez régulièrement les surfaces extérieures de l'appareil et le bandeau de commande avec un chiffon doux humide et, si nécessaire, uniquement avec des détergents doux.
N'employez jamais de produits abrasifs ou de solvants (acétone, trichloréthylène, etc.).
En cas d'absence prolongée
Si vous ne devez pas utiliser l'appareil pendant un certain temps :
- Débranche la prise de courant et coupe l'arrivée d'eau.
- Remplissez le réservoir de produit de rinçage.
- Laissez la porte entrouverte pour éviter la formation de mauvaises odeurs.
- Laissez l'intérieur de l'appareil propre.
MA22
Précautions contre le gel
Evitez de placer l'appareil dans un local où la température est inférieure à 0°C.
En cas de gel, vidangez l'appareil, fermez le robinet d'arrivée d'eau, débranchez le tuyau d'arrivée d'eau et videz-le.
Déplacement de l'appareil
Si vous devez déplacer l'appareil (lors d'un déménagement, etc...):
- Debranchez-le;
- Fermez le robinet d'arrivée d'eau;
- Retirez les tuyaux d'arrivée d'eau et de vidange;
- Tirez l'appareil hors de sa niche ainsi que les tuyaux. Évitez de trop incliner l'appareil pendant le transport.
En cas d'anomalie de fonctionnement
Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli.
Si vous constatez une anomalie de fonctionnement, reportez-vous au texte ci-dessous avant de faire appel au Service Àpres-Vente. Dans la majorité des cas, vous pourrez y remédier vous-même.
| Symptôme | Solution / Vérifiez que: |
| L'appareil ne démarre pas | • La port est correctement fermée.
• L'appareil est branché.
• Il n'y a pas de coupure de courant
• Les fusibles sont en bon état.
• Le programme choisi est effectivement sélectionné.
• Le départ du programme a été effectivement commandé (touche "Marche/Arrêt" enclenchée) |
| L'eau n'arrive pas lors de la mise en marche | • Le robinet d'arrivée d'eau est effectivement ouvert.
• Il n'y a pas de coupure d'eau.
• Le tuyau d'arrivée d'eau n'est pas pié ou obstrué. |
| Les filtres sont bouchés | • Les filtres sont propres. |
| Les bras de lavage ne tournent pas | • Le vaisselle est correctement chargée. |
| L'appareil n'évacue pas l'eau | • Le tuyau d'évacuation n'est pas pié.
• L'évier n'est pas bouché.
• La rallonge du tuyau d'évacuation convient effectivement.
• Il y a effectivement une entrée d'air à l'extrémité du tuyau de vidange. |
| Trop de bruit pendant le lavage | • Les pièces de vaisselle ne se cognent pas entre elles.
• Les bras de lavage ne touchent pas la vaisselle. |
| La porte se ferme difficilement | • Le lave vaisselle est de niveau et est correctement encastré. |
| La vaisselle n'est pas propre | • Les paniers ne sont pas trop charges.
• La vaisselle est correctement placée.
• Les bras de lavage ne sont pas bloqués.
• Les trous des bras de lavage ne sont pas obstrués.
• Les filtres sont correctement mis en place.
• Le produit de lavage est correctement dosé et convient au lavage en lave vaisselle.
• Le produit de lavage n'est pas devenu dur ou n'est pas de mauvaise qualité.
• Le bouchon du réservoir de sel est correctement fermé.
• Le programme de lavage convient au type de salissure de la vaisselle. |
| Traces de calcaire | • Il y a effectivement du sel régénérant et que le réglage de l'adoucisseur correspond à la durée de l'eau. |
| Vaiselle mal séchée | • Il y a effectivement du produit de rinçage et en quantité suffisante. |
Service après-vente
En cas d'anomalie de fonctionnement, reportez-vous à la rubrique «EN CAS D'ANOMALIE DE FONCTIONNEMENT». Si malgré toutes les vérifications, une intervention s'avère nécessaire, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un ServiceAprès-Vente.
En cas d'intervention sur votre appareil, exigez du Service Après-Vente les Pièces de Rechange certifiées Constructeur.
Plaque signalétique
En appelant un Service Après-Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur le côté droit de la porte de votre lave-vaisselle.
Tous travaux électriques nécessaires à l'installation de l'appareil ne seront confiés qu'à un électricien qualifié.
Tous travaux hydrauliques nécessaires à l'installation de l'appareil ne seront confiés qu'à un plombier qualifié.
Enlevez tout emballage avant d'installer l'appareil.
Placez l'appareil, si possible, à proximité d'une arrivée d'eau (robinet) et d'une évacuation.
Raccordement d'eau
Ce lave-vaisse peut être alimenté en eau froide ou chaude jusqu'à 60°C max.
Nous vous conseillons néanmoins le raccordement à une arrivée d'eau froide.
Contrôlez que la pression de l'eau d'alimentation n'excède pas les valeurs indiquées dans les caractéristiques techniques.
Votre société de distribution d'eau peut vous renseigner sur la pression de l'eau de votre région.
L'extrémité du tuyau raccordée à l'appareil peut être orientée selon les besoins, il suffit de desserrer l'écrou de fixation.
Evitez toute purge ou étranglement du tuyau qui pourrait empêcher ou ralentir le passage de l'eau.
Si l'appareil est branché à des conduites neuves ou n'a pas été utilisées depuis un certain temps, laissez couler l'eau pendant quelques minutes avant de brancher le tuyau d'acce e d'eau.
Vous éviterez ainsi que des dépôts de sable ou de rouille puissent obstruer le petit filtre placé dans le tuyau d'arrivée.
Branchez le tuyau à un robinet avec un raccord 20/27 (3/4") ou à une prise d'eau à branchement rapide (Press Block).
Ne pas utiliser, pour le raccordement, deux tuyaux déjà employés précédemment.
Vérifiez que les deux extrémités du tuyau soient bien visées afin d'éviter d'éventuelles fuites d'eau.
En cas de débordement ou de fuite d'eau :
- Fermez immédiatement le robinet d'arrivée d'eau et débranchez l'appareil.
- Contrôlez l'étanchéité des joints et des raccords.
- Faites appel à votre service après-vente.
Tout raccordement sur une canalisation d'eau entraîne obligatoirement un risque de fuite, quelles que soient les précautions prises. Aussi, prenez pour règle de toujours fermer le robinet d'arrivée d'eau lorsque vous n'utilisez pas le lave-vaisselle.
Seulement pour des tuyaux d'alimentation avec filtre fourni!
Assurez-vous que le joint d'étanchéité (A) se trouve dans l'embout du tuyau.
Évacuation d'eau
L'extrémité du tuyau d'évacuation peut être branchée :
- Au siphon de l'évier, en la fixant éventuellement avec un collier.
- Accrochée au rebord de l'évier, en utilisant la crosse en plastique spéciale prévue à cet effet (fournie selon modèle).
- À une évacuation murale pourvue d'une ventilation spéciale, ayant un diamètre intérieur d'au moins 4 cm.
Le branchement pour l'évacuation doit se couvrir à une hauteur comprise entre 30 cm (minimum) et 100 cm (maximum) du sol.
Le tuyau d'évacuation peut être orienté indifféremment vers la droite ou vers la gauche.
Évitez les plis et les étranglements du tuyau qui pourraient empêcher ou ralentir l'écoulement de l'eau.
Une éventuelle rallonge du tuyau d'évacuation ne devra pas être supérieure à 2 mètres et son diamètre intérieur devra être égal à celui du tuyau de l'appareil.
De même, les raccords utilisés pour le branchement doivent avoir un diamètre intérieur non inférieur à celui du tuyau d'évacuation.
La rallonge doit reposer au sol et ne monter à la verticale qu'à proximité du système de vidange.
Raccordement électrique
Ce lave-vaisse ne peut être branché qu'en monophasé 230 V - 50Hz.
Vérifiez que votre compteur et les fusibles peuvent supporter l'intensité absorbée par la machine, compte tenu des autres appareils électriques branchés.
Utilisez un socle de prise de courant avec une borne de mise à la terre, qui doit être obligatoirement raccordée conformément aux normes en vigueur.
Le branchement devra être exécuté en respectant les normes en vigueur.
La prise de courant doit impérativement être accessible.
La ligne d'alimentation électrique partant du compteur ne devra pas être inférieure à 2,5 mm² par conducteur.
Notre responsabilité ne saurait être engagée, en cas d'accidents ou incidents provoqués par une mise à terre inexistante ou défectueuse.
Attention!
Nos appareils sont équipés d'une sécurité qui empêche le retard de l'eau usée à l'intérieur du lave-vaisselle.
Si le siphon d'évacuation de votre évier a une vanne de non-retard incorporée, cela peut empêcher l'évacuation correcte du lave-vaisselle. Nous vous conseillons donc de l'enlever.
Partie 2/2
LAVE VAISSELL
LVA 155
- Réglage adoucisseur
- Guide de porte
- Butée panier supérieur
- Bras supérieur
- Bouchon réserve sel
- Réserve produit de lavage
- Bandeau de commandes
- Réserve produit de rinceage
- Filtres
- Bras inférieur
- Panier supérieur
- Plan de travail

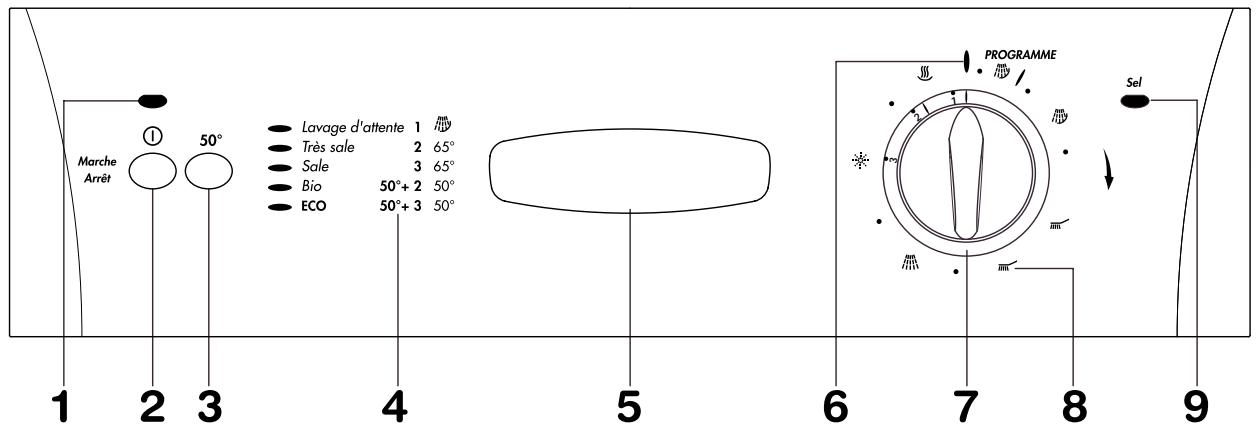

Le bandeau de commandes
- Indicateur de déroulement du programme
- Voyant Marche/Arrêt
- Touche Marche/Arrêt
- Touche "50°"
- Guide des programmes de lavage
- Poignée de porte
- Repère de début de programme
- Sélecteur programmes
Il vous indique dans quelle phase de lavage se trouve votre appareil.
Chaque phase est représentée par un symbole :
Prélavage - Attente
Lavage
Rinçage à froid
Rinçage à chaud
Sechage
- Voyant de contrôle de la réserve de sel régulant
(Voir "Notice d'emploi" - Partie 1).
Tableau des programmes
| Programme | Dégré de salissure et type de vaiselle | Position départprogrammateur | Touches àenforcer | Doses conseillées deproduit de lavage | Description du cycle |
| lavage | prélavage |
| Lavage d'atte | Tous types de salissures.Chargement partiel devant être complété plus tard dans la journée. | 1 | MarcheArrêt | / | / | 1 rincege é froid,(pour éviter que les résidus d'aliments ne sèchent sur la vaiselle). |
| Très sale 65° | Très sale.Vaiselle variee. | 2 | MarcheArrêt | 20 g | 5 g | Prélavage à l'eau froideLavage à 65°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif |
| Sale 65° | Légèrement sale.Vaiselle variee. | 3 | MarcheArrêt | 25 g | / | Lavage à 65°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif |
| * Bio 50° | Normalement sale.Vaiselle variee. | 2 | 50°+MarcheArrêt | 20 g | 5 g | Prélavage à l'eau froideLavage à 50°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif |
| ECO 50° | Légèrement sale.Vaiselle variee. | 3 | 50°+MarcheArrêt | 25 g | / | Lavage à 50°C1 rincege à froid1 rincege à l'eau chaudeSéchage actif |
- Programme pour essais comparatifs. (Voir "Informations pour essais comparatifs").
1. Vérifiez la propriété des filtres
Vérifiez qu'ils soient propres et correctement positionnés (voir paragraphe "Entretien et nettoyage" - Notice d'emploi Partie 1)
2. Effectuez le contrôle des réservoirs de sel et de produit de rinçage
(Voir Notice d'emploi - Partie 1)
3. Disposez la vaisse dans l'appareil
Débarrasssez la vaisselle des résidus alimentaires.
Tirez le panier inférieur et placez-y casseroles, assiettes et couverts.
Tirez le panier supérieur et placez-y assiettes, verres, tasses etc...
Poussez les paniers à l'intérieur de la machine.
5. Dosez le produit de lavage
Verse la dose correcte de produit de lavage dans le distributeur, suivant les indications du "Tableau des programmes".
Refermez le couvercle du distributeur de produit de lavage
7. Sélectionnez le programme
Tournez le sélecteur dans le sens des aiguilles d'une montre, jusqu'à ce que le numéro du programme choisi coïncide avec le repère fixe sur le bandeau de commandes.
Reportez-vous au tableau des programmes pour déterminer la température convenant au programme affiché.
8. Mettez le lave-vaisselle en marche
Appuyez sur la touche "Marche/Arrêt" ; le voyant de fonctionnement s'allume et le programme commence.
Si vous voulez interrompre le programme en cours, appuyez sur la touche "Marche/Arrêt".
Pour remettre l'appareil en fonctionnement, appuyez de nouveau sur la touche ; le programme reprendra où il a été interrompu.
9. Fin de programme
Le lave-vaisselle s'arrête automatiquement.
Faites réassertir la touche «Marche/Arrêt».
Lorsque le programme est terminé, débranchez l'appareil et coupez l'arrivée d'eau.
Laissez la porte de l'appareil entrouverte en fin de programme pour permettre le séchage naturel de la vaisselle.
Attendez quelques minutes avant de sortir la vaisselle: vous évitez de vous brûler et vous obtiendrez plusieurs résultats de séchage.
Videz d'abord le panier inférieur; vous évitez ainsi que la vaisselle du panier supérieur goutte sur la vaisselle du panier inférieur.
Nous déconseillons l'ouverture de la porte pendant le fonctionnement de l'appareil; cependant, un dispositif de sécurité arrête la machine au moment de l'ouverture.
N'ouvrez pas la porte pendant la phase de chauffage : de l'eau chaude pourrait vous éclabousser.
Si vous devez absolument ouvrir la porte pendant le fonctionnement, éteignez toujours l'appareil au préalable en appuyant sur la touche "Marche/Arrêt".
Evitez dans la mesure du possible d'ouvrir la porte du lave-vaisselle lors de son fonctionnement.
Rangement de la vaisselle
Avant de placer la vaisselle dans l'appareil, débarrasssez-la de tous les déchets alimentaires qui boucheraient les filtres et réduiraient l'efficacité du lavage.
Ne lavez pas en machine de la vaisselle de petite dimension qui pourrait facilement sortir des paniers.
Tirez les paniers pour y charger la vaisselle.

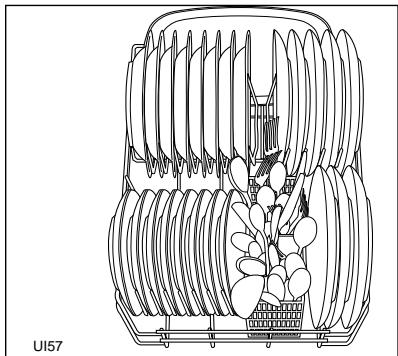

Le panier inférieur
Le panier inférieur est destiné à recevoir les casseroles, les couvercles, les assiettes, les saladiers, les couverts, etc.
Les plats et les grands couvercles seront disposés de préférence autour du panier, de manière à ne pas gêner la rotation du bras supérieur.

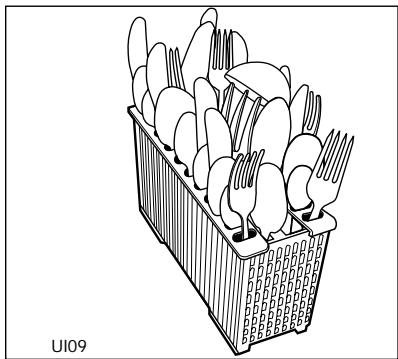

Le panier à couverts
Les couteaux longs placés verticalement constituent un danger potentiel.
Les couverts et ustensiles longs (louches) ou tranchants, comme les couteaux à découvert, doivent être placés horizontalement dans le panier supérieur.
Faites attention lorsque vous chargez ou sortez des objets tranchants comme des couteaux.
On placera les couverts dans le petit panier amovible, les manches tournés vers le bas.
Si ces derniers traversent le fond du panier et risquent de gêner la rotation du bras inférieur, retournez-les.
Intercalez les cuillères entre les autres couverts pour éviter qu'elles ne s'emboitent.
Les couverts en argent ont tendance à noircir s'ils sont mélangés à des couverts en inox.
Séparez l'argentier des autres métaux.
Disposez-les dans le panier à couverts, séparés des autres.
Placez les cuillers à dessert, les couteaux et les petits couverts dans les compartiments latéraux du panier.
Le panier supérieur
Le panier supérieur est prévu pour recevoir des assiettes (à dessert, soucoupes, plates et creuses jusqu'à 24 cm de diamètre), des saladiers, des tasses et des verres.
Les verres à pied peuvent être suspendus aux portes-tasses.
Il est préférible de ranger les objets légers (récipients en plastique conçus pour être lavés en lave-vaisselle) dans le panier supérieur et de les disposer de façon à ce qu'ils ne se retournent pas.
Avant de fermer la porte, assurez-vous que les bras puissent tourner librement.

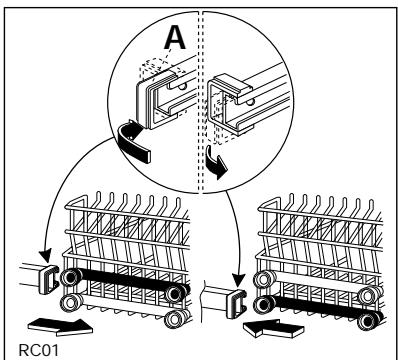

Réglage en hauteur du panier supérieur
Si vous nevez laver des assiettes très grandes (plus de 27 et jusqu'à 31 cm de diamètre), vous pouvez les disposer dans le panier inférieur après avoir placé dans la position la plus haute le panier supérieur.
Pour cela:
- Tournez vers l'extérieur les butées avant (A) du panier supérieur, puis ôtez le panier.
- Glissez le panier dans la position la plus haute et remettez les butées (A) dans la position d'origine.
Après cette opération, il ne sera pas possible de ranger dans le panier supérieur des assiettes ayant plus de 20 cm de diamètre et d'utiliser les portes-tasses.
Fermez toujours la porte après avoir chargé ou sorti la vaisselle. Une porte ouverte représente toujours un danger.
Avant les essais, il faut remplir complètement le réservoir de sel de l'adoucisseur et le réservoir du produit de rinceage.
| Norme de contrôle: | EN 50242 |
| Programme comparé: | Bio 50° |
| Chargement: | 8 couverts |
| Sélecteur du produit de rinçage: | position 4 |
| Dosage du détergent: | 20 g dans le réservoir
5 g sur le couvercle du réservoir |
Disposition panier supérieur
Disposition panier inférieur
Caractéristiques techniques
| Dimensions | Largeur
Hauteur avec plan de travail
Hauteur sans plan de travail
Profondeur max.
Profondeur max. avec porte ouverte | 45 cm
85 cm
82 cm
61 cm
115.9 cm |
| Tension/Fréquence
Puisance absorbée moteur lavage
Puisance absorbée élément chauffant
Puisance totale | Tension | 230 V - 50 Hz
200 W
2100 W
2300 W |
| Pression de l'eau d'alimentation | Min.
Max. | 50 kPa (0.5 bar)
800 kPa (8 bar) |
| Raccordement d'eau | Eau froid/chaud | max. 60°C |
| Capacité | | 8 couverts |
| Consommations:
Programme "Très sale 65°"
Programme "Sale 65°" | Eau
Electricité
Eau
Electricité | 16 l
1.0 kW/h
13 l
1.0 kW/h |
Mise à niveau
Une bonne mise à niveau est indispensable pour une parfaite fermeture et l'étanchéité de la porte.
Dévissez ou vissez les pieds réglables, afin de mettre parfaitement l'appareil d'aplomb.
Une mise à niveau correcte est essentielle pour assurer une bonne fermeture et une bonne étanchéité de la porte.
Lorsque l'appareil est correctement mis d'aplomb, la porte ne cogne pas contre les guides de porte situés de part et d'autre de la carrosserie.
Encastrement de l'appareil
(sous évier ou plan de travail continu)
En retirant le plan de travail de l'appareil, vous pouvez encastrer lui-ci sous un évier ou sous un plan déjà existant à condition que la niche corresponde aux dimensions du croquis.
Procedez comme suit:
- Pour retirer le plan de travail de l'appareil, enlevez les vis de fixation situées à l'avant, puis poussez-le et dégagez-le des butées arrêtées en le soulevant.
Lors de l'encastrement de la machine, veillez à ce que les tuyaux d'arrivée d'eau ou de vidange ne soient pas pies ou écrasés.
Encastrez l'appareil lorsque vous aurez effectué le réglage de la hauteur ainsi que la mise à niveau en agissant sur les pieds régables.
Remarque!
Installez l'appareil de manière à ce qu'il soit facilement accessible en cas d'intervention.
La conception de votre lave-vaisselle ne permet pas l'encastrement d'une table de cuisson.
Garantie contractuelle
Pendant 1 an à compter de la mise en service, le constructeur remplace les pièces défectueuses, sauf dans les cas prévus au chapitre "Réserves".
Conditions d'application:
Pour l'application de cette garantie, vous devez vous adresser au distributeur qui vous a vendu l'appareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra ou non prendre à sa charge les frais de main d'œuvre, ainsi que les frais de déplacement et de transport, selon les conditions de vente qu'il pratique.
Réserves:
Nous attirons votre attention sur le fait que cette garantie ne pourrait être appliquée :
- si les détiériorations proviennent d'une cause étrangère à l'appareil (chocs, variations anormales de la tension électrique, etc.) ou du non-respect des conditions d'installation ou d'utilisation indiquées dans cette Notice d'Utilisation, fausse manoeuvre, négligence, installation défectueuse ou non conforme aux règles et prescriptions imposées par les organismes de distribution de l'Electricité, de l'Eau, du Gaz, etc.
- si l'utilisateur a apporté une modification sur le matériel ou enlevé les marques ou numérodesérie.
- si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
- si l'appareil a été utilisé à des fins commerciales ou industrielles ou pour d'autres buts que des buts ménagers pour lesquels il a été conçu.
- si l'appareil a été acheté ou réparé hors du territoire français.
Garantie légale
Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de l'acheteur, de la garantie légale pour defaults et vices cachés, la dite garantie s'appliquant en tout état de cause dans les conditions des articles 1641 et suivants du Code Civil.
Garantie européenne FAURE
Si vous deviez déménager vers un autre pays d'Europe, la garantie accompagne votre appareil jusqu'à votre nouvelle résidence, aux conditions suivantes:
- La date de départ de la garantie est la date d'achat du produit.
- La durée de la garantie ainsi que son étendue (pièces et/ou main-d'œuvre) sont celles en vigueur dans le nouveau pays où l'appareil est utilisé.
- Le bénéficiaire de la garantie est le propriétaire de l'appareil. La garantie ne peut être cédée ou transférée à une autre personne.
- Voiture nouvelle résidence est dans l'Union Européenne ou dans un pays de l'Association Européenne de Libre Echange.
- L'appareil est installé et utilisé conformément aux instructions de la notice d'utilisation, et utilisé à des fins domestiques normales (ceci excluant notamment tout usage intensif, professionnel ou semi-professionnel).
- L'appareil est installé conformément aux normes de sécurité et à la législation en vigueur dans notre nouveau pays de résidence.
Pour toute question concernant la garantie européenne, vous pouvez prendre contact avec l'un de nos Services Consommateurs:
0344622828 BP 50142 - 60307 Senlis Cédex
+49 (0)911 323 2600
0434167847053
(Uniquement à partir de l'Italie)
08705950950
(Uniquement à partir du Royaume-Uni)
+46 (0)20787750
Pour tenir nos engagements, nous écoutons les consommateurs.
Le SERVICE CONSEIL CONSOMMATEURS FAURE est le lien privilégié entre la marque et ses Consommateurs. Il assure en permanence une double mission : satisfaire au mieux vos exigences et tirer parti de cette proximité pour améliorer sans cesse les produits que nous vous proposons.
Avant l'achat
Notre SERVICE CONSEIL CONSOMMATEURS répond avec clarté et précision à toutes vos sollicitations concernant l'éventail de nos gammes de produits et vous apporte des conseils pour vous aider dans votre choix, en fonction de vos propres besoins.
Après l'achat
Exprimez-vous sur la perception que vous avez de nos produits et votre satisfaction à l'utilisation. Mais interrogez aussi nos spécialistes sur l'utilisation et l'entretien de vos appareils. C'est alors que notre mission prend tout son sens. Écouter, comprendre, agir : trois temps essentiels pour tenir l'engagement de la marque dans le plus grand respect du Consommateur.
ABIENTOT!
SERVICE CONSEIL CONSOMMATEURS FAURE
BP 50142 - 60307 Senlis Cedex
Tél. : 03 44 62 28 28 - Fax : 03 44 62 21 54
E-MAIL : faure-ssc.fau@electrolux.fr
Permanence téléphonique du lundi au vendredi de 8h30 à 18h
Pour toute question technique : ASSISTANCE CONSOMMATEURSBP 20139 - 60307 SENLIS CEDEX
Tel.: 0344622773
E-MAIL : ehp.consommateur@electrolux.fr
Permanence téléphonique du lundi au vendredi
Service Conseil Consommateurs
43, avenue Félix Louat
BP 50142
60307 Senlis Cedex
Tel.: 0344622828
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
Le Groupe Electrolux est le premier fabricant mondial d'appareils domestiques, d'entretien et d'extérieur. Plus de 55 millions de produits du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque année pour un montant d'environ 14 milliards d'euros dans plus de 150 pays à travers le monde.
