MODE D'EMPLOI IPL705A01BK Canarm

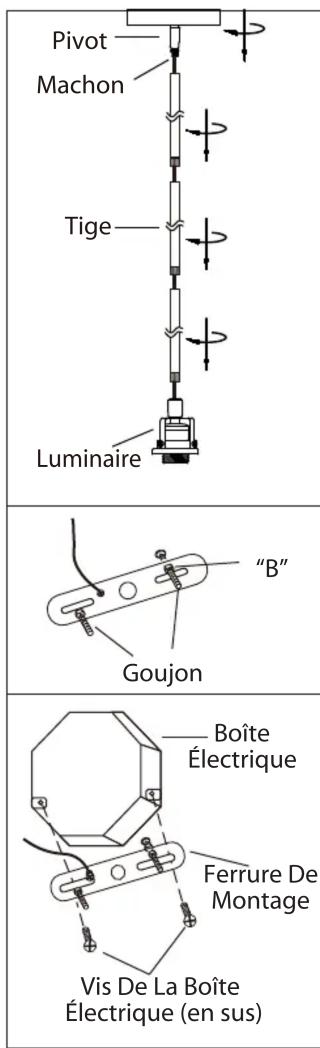

1. Installez la longueur de
colonne requise en faisant passer le fil dans la colonne puis en vissant la colonne sur le luminaire. Installez le pivot sur la colonne en vous assurant que le manchon est au niveau du pivot.
2. Dévissez l’écrou B. Ajustez
le poteau à la longueur désiréeet barrez en place avec cetécrou.
3. Posez la ferrure d’installation à
la boîte de sortie électrique à l’aide des vis de la boîte (en sus). Assurez-vous que les goujons de la ferrure d’installation font face vers l’extérieur de la boîte électrique.

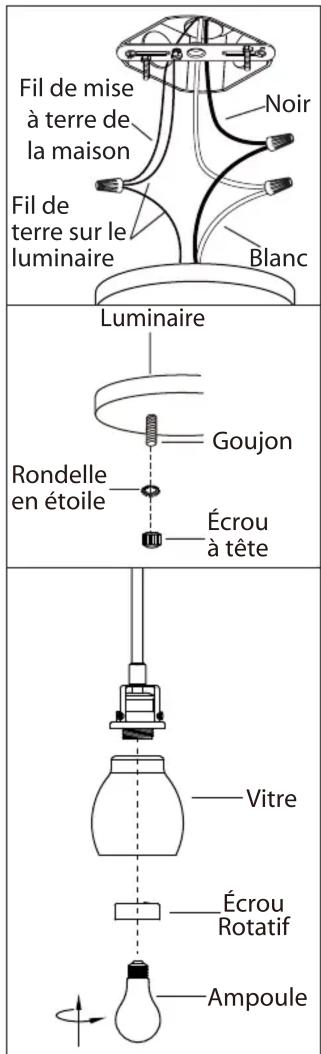

4. Branchez les fils de la mise a
terre (cuivre nu ou vert) de votremontage au fil de la mise A terre(cuivre nu ou vert) ou vis de la mise a terre dans la boite electrique. Posez le fil noir (ou fil ayant un écriteau) de la fixture au fil noir dans la boite électrique et posez le fil blanc de la fixture au fil blanc dans la boite.
5. Une fois les connexions
terminées, poussez soigneusement les fils et les marrettes dans la boîte électrique en vous assurantqu'aucun fil dénudé (sur les fils noirs et blancs) est visible des marrettes.
6. Placer le luminaire sur les
goujons sur la ferrure de montage. Serrez le luminaire en place à l’aide des écrous étoilés et les écrous à capuchon.
7. Retirez l’écrou fileté de la
douille. Posez le globe sur lalampe et serrez en place àl’aide de l’écrou fileté.
8. Posez l'ampoule de type et de
wattage requis (en sus).Blanc Noir Fil de miseà terre dela maisonFil de terre sur le luminairePH: (450) 665-2535, FX: (450) 665-0910Rondelleen étoileLuminaireLuminaireGoujonÉcrouà têteGoujonFerrure DeMontageBoîteÉlectriqueVis De La Boîte Électrique (en sus) “B” MachonPivot Tige AmpouleVitreÉcrouRotatifTournevisPhillipsCoupeur De FilsPinces Clef
Fournitures électriques telles que prescrites par les normes locales
AVEC LINGE PROPRE ET DOUX. N.B.: Le produit peut différer de l’illustration ci-dessous. INSTALLATION: MISE EN GARDE: OUTILS ET MATERIAUX REQUIS:
