Type de produit	Mitigeur de douche
Marque	Hansgrohe
Modèle	Joleena 04779820
Débit nominal	5.5 GPM (20,8 l/min)
Pression de service recommandée	15 - 75 PSI (0,1 - 0,5 MPa)
Température d'eau chaude recommandée	49 °C - 60 °C (120 °F - 140 °F)
Température maximale de l'eau chaude	80 °C (176 °F)
Température de sortie maximale	49 °C (120 °F)
Butée de limite de rotation	Réglable pour limiter la température maximale
Inversion de cartouche	Possible si l'eau chaude sort en premier
Pièce intérieure requise	01850181
Entretien et nettoyage	Chiffon doux, eau claire ; éviter produits abrasifs, acides ou vapeur
Installation recommandée	Par un plombier professionnel
Sécurité	Température de sortie limitée à 49 °C pour éviter les brûlures
Garantie	Conserver le reçu pour les pièces sous garantie

FOIRE AUX QUESTIONS - Joleena 04779820 Hansgrohe

Comment régler la température maximale de l'eau ?

Utilisez la butée de limite de rotation située sous la poignée. Tirez-la vers l'extérieur, tournez-la dans le sens horaire pour refroidir ou antihoraire pour chauffer. Chaque cran modifie la température de 4 à 16 °F (environ 2 à 9 °C). Assurez-vous qu'elle soit bien rétractée après réglage.

Que faire si l'eau chaude sort en premier au lieu de l'eau froide ?

Il faut inverser la cartouche. Coupez l'arrivée d'eau, dévissez l'écrou, retirez la cartouche, tournez-la de 180° pour que la marque 'hot side' soit à droite, puis réinstallez-la. Remettez l'écrou et rouvrez l'eau.

Quelle pression d'eau est recommandée pour ce robinet ?

La pression de service recommandée est comprise entre 15 et 75 PSI (0,1 à 0,5 MPa).

Comment nettoyer le robinet Hansgrohe Joleena ?

Utilisez un chiffon doux ou une éponge avec de l'eau claire. Évitez les nettoyants contenant de l'acide chlorhydrique, formique, acétique ou de la potasse. N'utilisez pas de poudres abrasives, de tampons à récurer, de nettoyeurs vapeur ou de produits 'sans rinçage'. Rincez abondamment après nettoyage.

Puis-je utiliser un nettoyeur vapeur pour ce robinet ?

Non, l'utilisation de nettoyeurs à vapeur est interdite car elle peut endommager le produit et annuler la garantie.

Quelle est la température maximale de l'eau chaude autorisée ?

La température maximale de l'eau chaude en entrée ne doit pas dépasser 80 °C (176 °F). La température de sortie maximale au robinet doit être limitée à 49 °C (120 °F) pour éviter les brûlures.

Comment installer la pièce d'insertion affleurante ?

Retirez la vis de la pièce d'insertion, tournez-la à 90°, puis réinstallez-la. Assurez-vous que le mur soit bien scellé autour pour éviter les infiltrations d'eau.

Que faire si l'eau ne s'arrête pas complètement ?

Vérifiez que les butées d'arrêt d'isolation sont bien fermées. Si le problème persiste, il peut être nécessaire de remplacer la cartouche. Contactez un professionnel.

Quelles pièces sont nécessaires pour l'installation ?

Outre le robinet lui-même, vous aurez besoin de la pièce intérieure 01850181, des vis de fixation, des joints, d'un adaptateur et de la poignée. Une graisse de plomberie blanche est recommandée pour lubrifier les joints toriques.

Comment rincer les conduites d'alimentation avant installation ?

Pour une installation douche uniquement : ouvrez l'eau froide, rincez 5 minutes, fermez. Ouvrez l'eau chaude, rincez 5 minutes, fermez. Pour baignoire/douche : ouvrez les deux arrivées, rincez 5 minutes, fermez les deux. Cela élimine les débris.

MODE D'EMPLOI Joleena 04779820 Hansgrohe

Température d'eau chaude

recommandée 120°-140° F (49°-60°C)*

maximum 176°F (80°C)*

Capacité nominale 5.5 GPM (20.8 l/min)

* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chauffe-eau.

À prendre en considération pour l'installation

• Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un plombier professionnel licencié.
• Ce dispositif requiert une pièce intérieure 01850181.
• Veuillez lire attentivement ces instructions avant de procéder à l'installation. Assurez-vous de disposer de tous les outils et du matériel nécessaires pour l'installation.
• Ce produit devrait être seulement utilisé avec les pommes de douche évaluées à 1.1 GPM (4.2 l/min) ou plus.
• Pour empêcher des blessures par ébouillantement, la température de sortie maximale du robinet de douche ne doit pas excéder 120°F (49°C). Au Massachusetts, la température de sortie maximale du robinet de douche ne doit pas excéder 112°F (44°C).

- Conservez ce livret et le reçu (ou une autre preuve sur laquelle figurent la date et l'endroit de l'achat) pour ce produit dans un endroit sûr. Le reçu est requis si vous commandez des pièces sous garantie.

La butée de limite de rotation (voir p. 20)

Réglez la butée de limite de rotation si :

• La température maximale de l'eau est supérieure à 120 °F (49° C) ou à la température permise par le code de plomberie local.
• La température de l'alimentation en eau chaude ou froide varie selon les saisons, ou des modifications sont apportées au chauffe-eau.

Datos tecnicos

Presión en servicio

recomendada 15 - 75 PSI (0.1-0.5 MPa)

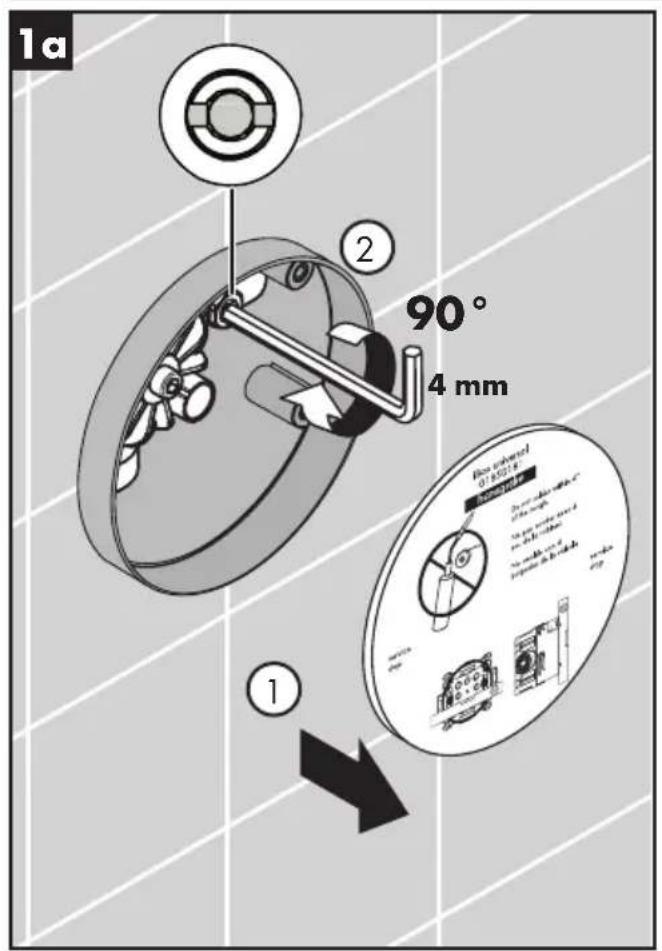

Flush the hot and cold supplies / Rincez les conduites d'alimentation de l'eau chaude et de l'eau froide / Lave los suministros frio y caliente

1a 90° 4 mm ① ②

English

③ > 5 min ④ 90° 4 mm

Français

Shower only

Retirez l'étiquette.

Ouvrez l'eau froide à la butée d'arrêt d'isolation.

Ducha solamente

Retire la etiqueta.

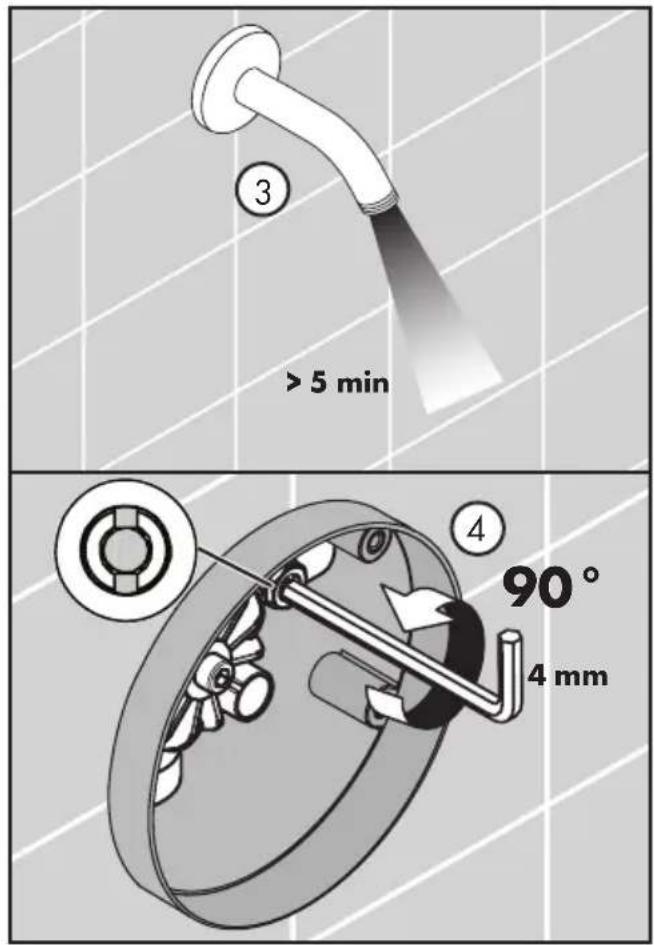

Rincez le conduite de l'eau froide pour au moins 5 minutes.

Fermez l'eau froide à la butée d'arrêt d'isolation.

Retirez la vis de la pièce d'insertion affleurante. Tournez-le à 90°, et réinstallez-le.

Ouvrez l'eau chaude à la butée d'arrêt d'isolation.

Rincez le conduite de l'eau chaude pour au moins 5 minutes.

Fermez l'eau chaude.

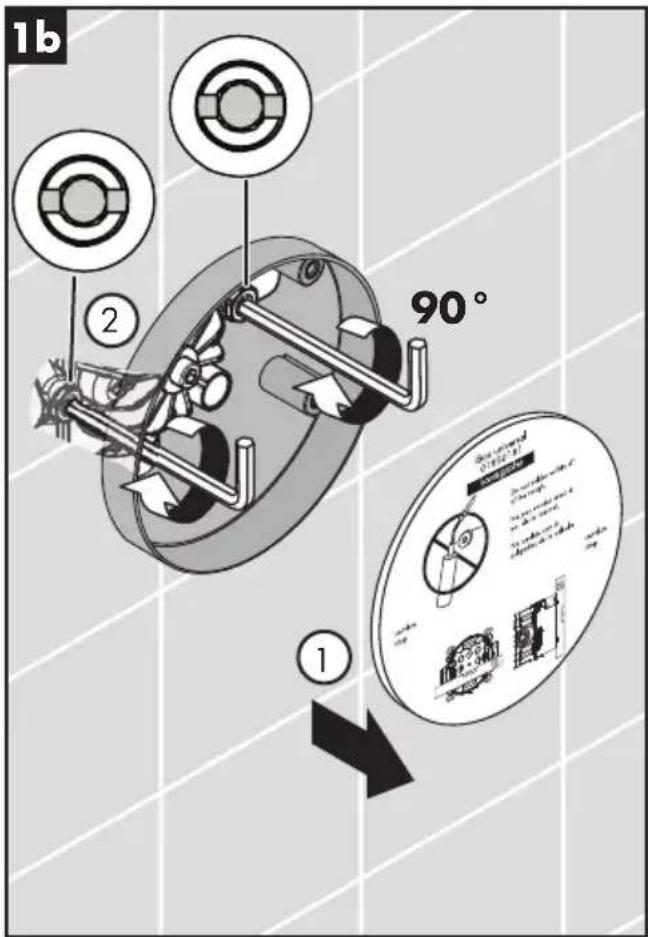

Flush the hot and cold supplies / Rincez les conduites d'alimentation de l'eau chaude et de l'eau froide / Lave los suministros frío y caliente

1b 2 90° 1

English

3 > 5 min 4 90° 4 mm

Français

Tub/shower

Baignoire/douche

Baño / ducha

Retirez l'étiquette.

Retire la etiqueta.

Open both stops.

Ouvrez l'eau à les butées d'arrêt d'isolation.

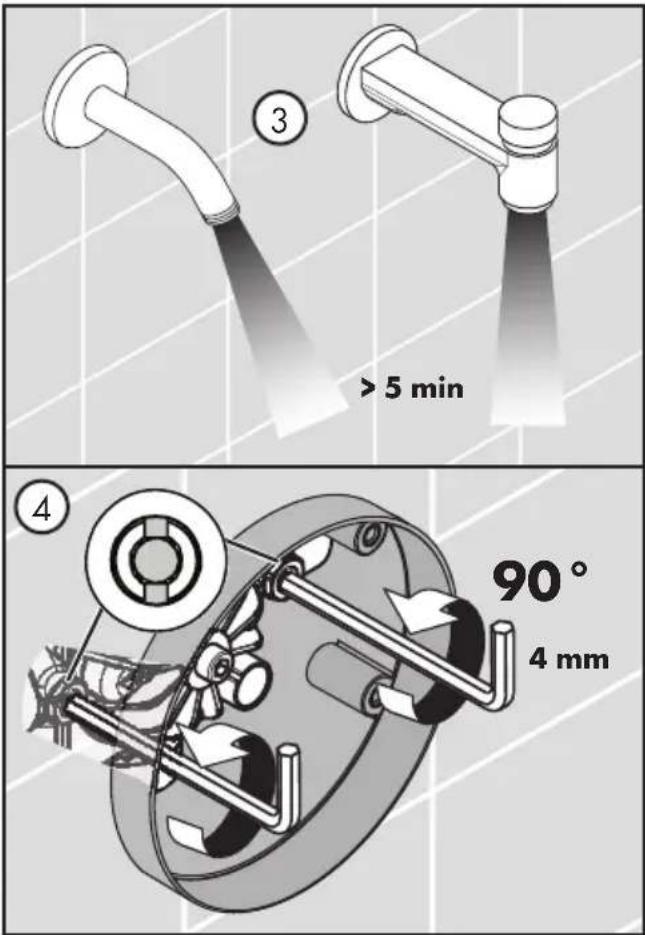

Rincez les conduites de l'eau pour au moins 5 minutes.

Fermez l'eau chaude et l'eau froid à les butées d'arrêt d'isolation.

Fermez l'eau à les butées d'arrêt d'isolation.

Coupez le protecteur de façon à ce qu'une partie de 116 à 18 po soit à l'extérieur de la surface du mur fini.

Scellez le mur autour du protecteur à l'aide d'un agent d'étanchéité.

Si le mur n'est pas scellé, l'eau pourrait éventuellement causer des dommages.

Retirez la vis, la pièce d'insertion affleurante, et les joints.

Insérez le bloc de fonction.

Installez les vis du bloc de fonction.

Mesurez la distance entre la surface du mur et la bride du vis. Notez la longueur mesurée (« X »).

Ajoutez ½ po à cette longueur « X ». Notez cette longueur.

Coupez les vis de façon à ce que celui-ci dépasse de ½ po + la longueur X.

Ouvrez l'eau à les butées d'arrêt d'isolation.

Placez ensuite l'adapteur et la poignée sur la tige.

Tournez la manette dans le sens antihoraire jusqu'à l'extrémité de la plage.

Pruebe la válvula:

Mettez le temperature de l'eau.

Assurez-vous que l'eau froide s'écoule de le robinet en premier.

Si le robinet s'ouvre en faisant couler l'eau chaude, voir page 18.

Si la température maxi-male de l'eau est supérieure à 120 °F (49° C) ou à la température permise par le code de plomberie local, voir page 20.

Fermez l'eau.

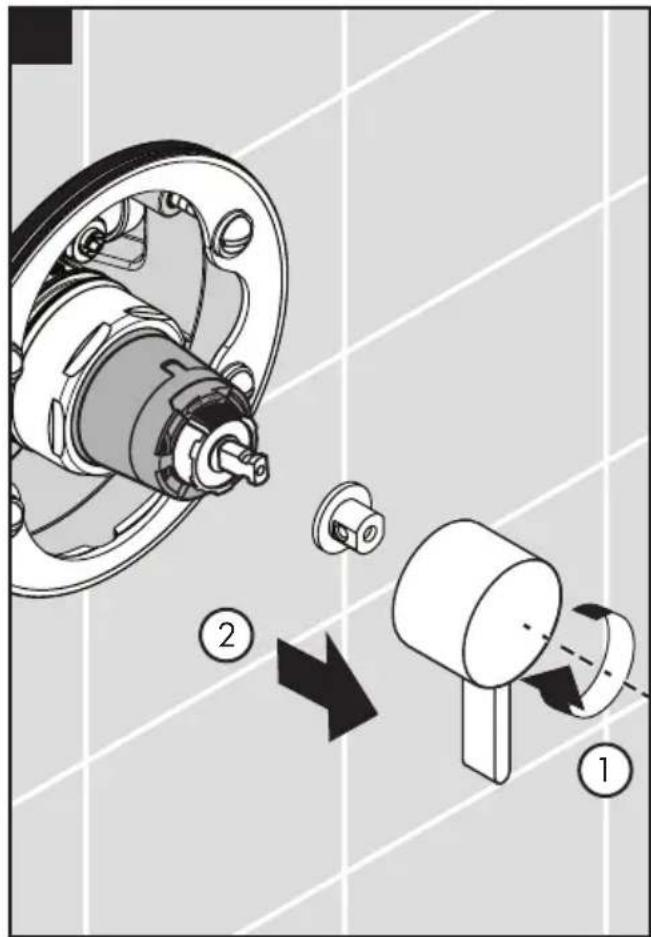

Retirez la poignée et l'adapteur.

Lubrifiez la joint torique sur la cartouche avec une petite quantité de graisse de plomberie blanche.

Installez le manchon.

Installez l'écusson.

Installez l'adapteur et la vis.

Installez la poignée.

Serrez la vis de la poignée.

Appliquer une petite quantité de l'agent d'étanchéité aux joints de coulis.

15407xx1/ 15769xx1/ 15724xx1/15718xx1 solamente:

Si le robinet s'ouvre en faisant couler l'eau chaude, inversez la cartouche.

Fermez l'eau à les butées d'arrêt d'isolation.

Dévissez l'écrou.

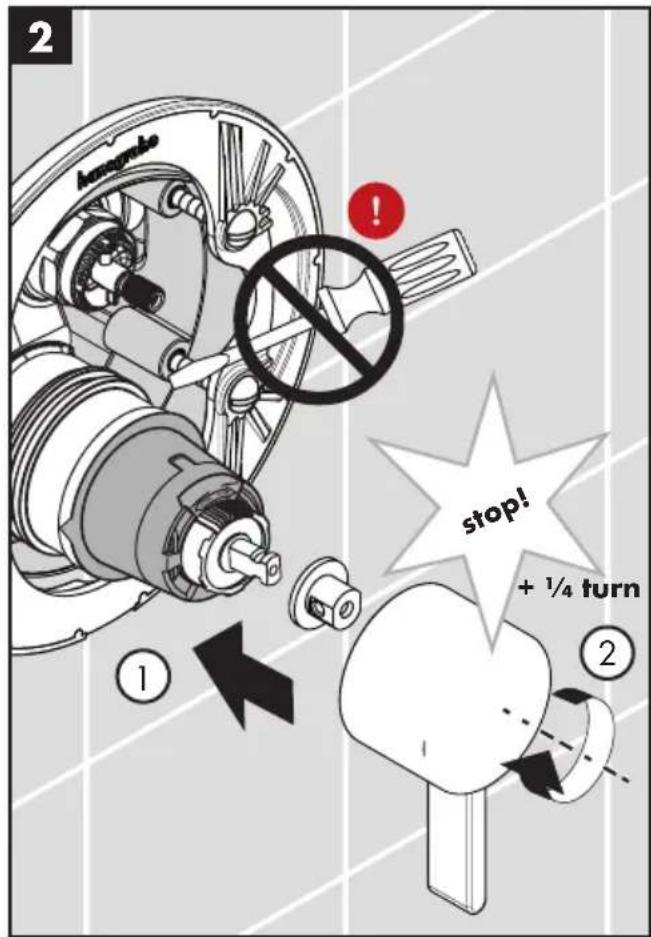

2 stop! + 1/4 turn ① ②

N'utilisez pas de tourn-evis comme levier pour faire sortir la cartouche du bloc de fonction. Ceci causerait des dommag-es à la cartouche.

Placez l'adapteur et la poignée sur la tige de la cartouche.

Tournez la poignée dans le sens antihoraire. Tournez-la encore d'environ 1/4 de tour après avoir atteint la butée.

Tournez la cartouche de 180°, de façon à ce que la marque « hot side » soit à droite.

Installez la cartouche.

Installez l'écrou.

Ouvrez l'eau à les butées d'arrêt d'isolation.

Poursuivez l'installation.

Tirez vers extérieur l'arrêt de limite de rotation et tournez.

La température diminue dans le sens horaire et augmente dans le sens antihoraire.

La variation de température est de 4 à 16 °F par cran, selon la température de l'eau d'alimentation. Refaites le réglage au besoin.

Lorsque vous avez fini, assurez-vous que l'arrêt de limite de rotation soit complètement rétracté dans sa position de logement.

Poursuivez l'installation.

Tournez la butée de limite de rotation dans le sens horaire pour que l'eau soit plus froide, ou dans le sens antihoraire pour qu'elle soit plus chaude.

Tout dépendant de la région, chaque encoche représente une variation de température de -16 °C à -9 °C (4 °F à 16 °F).

Poursuivez l'installation.

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.

Pour de meilleurs résultats :

- Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est nécessaire.

- Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.

- N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :

× Tout produit de nettoyage contenant de l'acide chlorhydrique, de l'acide formique, de la potasse ou de l'acide acétique.

× Les poudres de nettoyage, les tampons ou les brosses abrasives.
× Les nettoyeurs à vapeur.
× Les produits de nettoyage « sans rinçage ».

• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l'eau clair pour éliminer intégralement les restes de détergent.

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l'eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.
