Marque	Hansgrohe
Modèle	Focus N 71800341
Type de produit	Mitigeur de cuisine avec douchette extractible
Catégorie	Robinetterie
Alimentation	Eau chaude et eau froide
Pression d'eau recommandée	0,3 MPa (44 PSI)
Température d'eau chaude recommandée	48°C - 60°C (120°F - 140°F)
Température maximale de l'eau	60°C (140°F)
Diamètre du trou de montage	60 mm (2⅜ po)
Épaisseur maximale du plan de travail	Jusqu'à 13/8 po (34,9 mm) avec rondelle plastique
Rotation du bec	360° maximum
Protection anti-retour	Clapet de non-retour double
Matériau	Laiton, plastique
Finition	Chrome (probable)
Fonctionnalités	Douchette extractible, butée limite température
Entretien et nettoyage	Nettoyant doux, pas d'acide ni d'abrasif, rincer à l'eau claire
Sécurité	Ne pas stocker de produits chimiques sous le robinet
Garantie	Voir conditions, nécessite preuve d'achat
Installation recommandée	Par un plombier professionnel

FOIRE AUX QUESTIONS - Focus N 71800341 Hansgrohe

Quelle est la pression d'eau recommandée pour ce robinet ?

La pression d'eau recommandée est de 0,3 MPa (44 PSI).

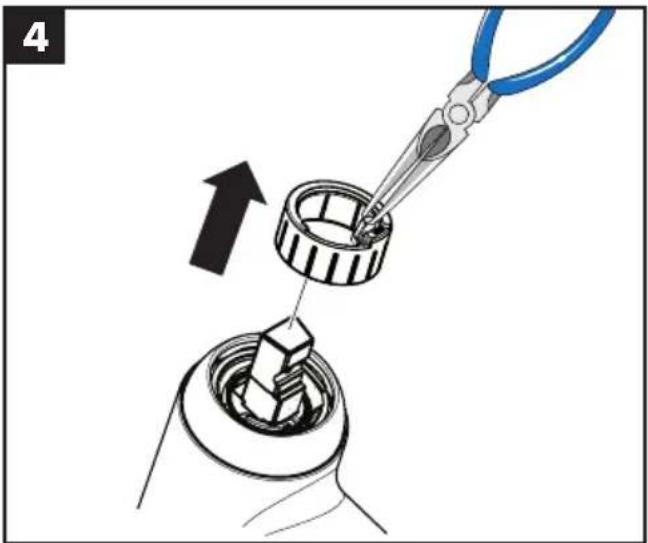

Comment régler la butée limite de température ?

Retirez la poignée et ajustez la butée limite à la température souhaitée, généralement entre 48°C et 60°C.

Puis utiliser des nettoyants abrasifs sur ce robinet ?

Non, n'utilisez pas de poudres abrasives, tampons à récurer ou produits contenant de l'acide chlorhydrique. Utilisez un chiffon doux et un nettoyant spécifique.

Comment installer correctement la douchette ?

Lubrifiez le joint torique, vissez le tuyau de la douchette au corps du robinet et serrez l'écrou. Assurez-vous que le tuyau ne s'entortille pas.

Le bec peut-il tourner à 360° ?

Oui, mais ne pas dépasser 360° pour éviter d'endommager le flexible intérieur.

Quelle est la dimension du trou de montage nécessaire ?

Le trou de montage doit avoir un diamètre de 60 mm (2⅜ po).

Comment entretenir le robinet pour éviter les dépôts de calcaire ?

Nettoyez régulièrement avec un chiffon doux et un nettoyant adapté. Rincez abondamment à l'eau claire après chaque nettoyage.

Que faire si la douchette ne se rétracte pas correctement ?

Vérifiez la position du contrepoids sur le tuyau. Modifiez sa position pour que la douchette coulisse facilement.

Est-il nécessaire de rincer le robinet après installation ?

Oui, rincez le robinet pendant au moins deux minutes pour éliminer tout résidu de fabrication.

La garantie couvre-t-elle les dommages causés par un mauvais entretien ?

Non, les dommages dus à un mauvais entretien ou à l'utilisation de produits de nettoyage inadéquats ne sont pas couverts par la garantie.

MODE D'EMPLOI Focus N 71800341 Hansgrohe

Température d'eau chaude

recommende 120^ - 140^ F (48^ - 60^)^*

Dimension du trou dans

la surface de montage

Profondeur maximale de

la surface de montage

2% po (60 mm)

• Vous doivent connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chauffe-eau.

À prendre en considération pour l'installation

Pour deILAeurs résultats, Hansgrohe commande que ce produit soit instalé par un plombier professionnel licencié.
- Veuillez dire attentivement ces instructions avant de proceser à l'installation. Assurez-vous de dispose de tous les outils et du matériel nécessaires pour l'installation.
- La protection contre le_retour d'eau est fournie par un clapet de non-retour double.

Le bec ne peut etre tourné a plus de 360^ sinon le flexible risquerait d'etre detertiore.

• Conservez ce livre et le reçu (ou une autre preuve sur laquelle figurent la date et l'endroit de l'achat) pour ce produit dans un endroit sur. Le reçu est requis si vous commandez des pieces sous garantie.

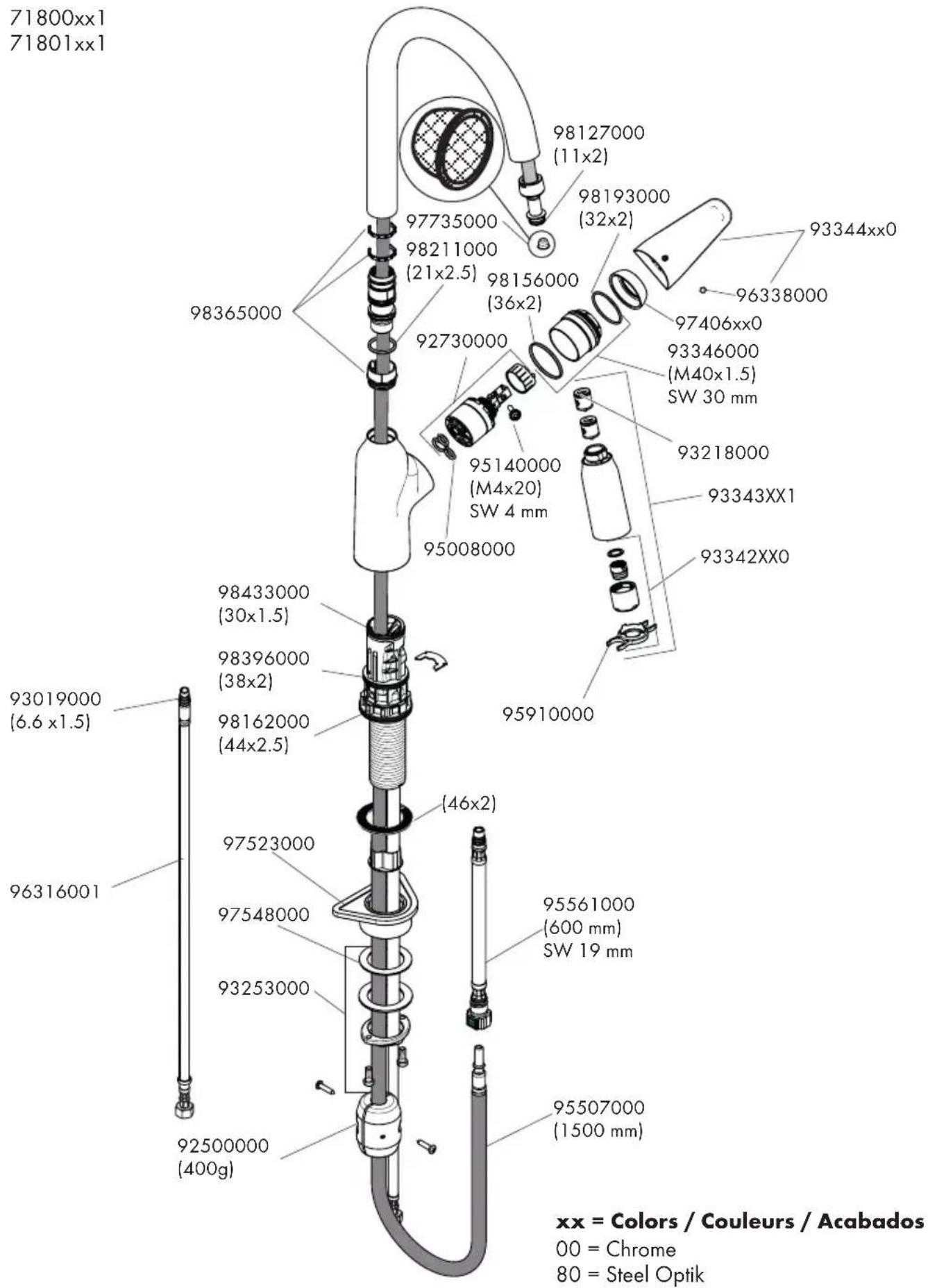

Datos tecnicos

Alignez le trou à l'arrière du bec avec la goupille d'arrêt sur le corps du robinet.

Appuyez fermement sur le bec vers le bas.

Installez le tuyau de la douchette.

Placez l'anneau d'etanchete et le robinet sur la surface de montage.

Installez la rondelle de plastique, la rondelle en fibre, la rondelle de friction, et l'écrou de montage.

Si I'epaiseur du comptoir depasse 13 / 8 po, ou si l'espace disponible est insuffisant, omettez la rondelle de plastique.

Serrez l'écrou de montage et les vis de serrage.

Connectez les tuyaux d'arrivée d'eau chaude et d'eau froide aux tuyau d'alimentation.

Servez-vous de deux clés, tel qu'illustré dans le schema. Serrez fermement a l'aide des clés.

Assurez-vous que les tuyaux n'sentortillent pas.

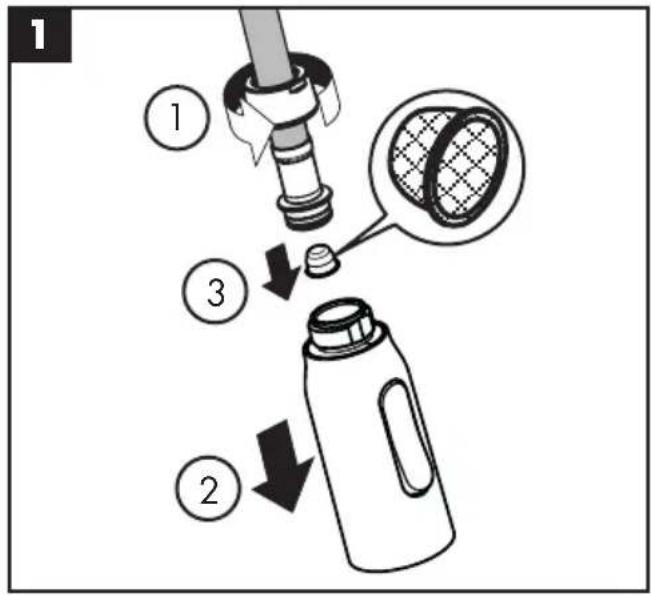

Retirez le capuchon de protection du tuyau de la douchette.

Raccordez le tuyau de la douchette au tuyau d'arrivée de la douchette.

Installez le contrepoids sur le tuyau.

Tirez sur la douchette. Elle devrait coulisser facilement et se rétracter sans a-coup. Modifiez la position du contrepoids au besoin.

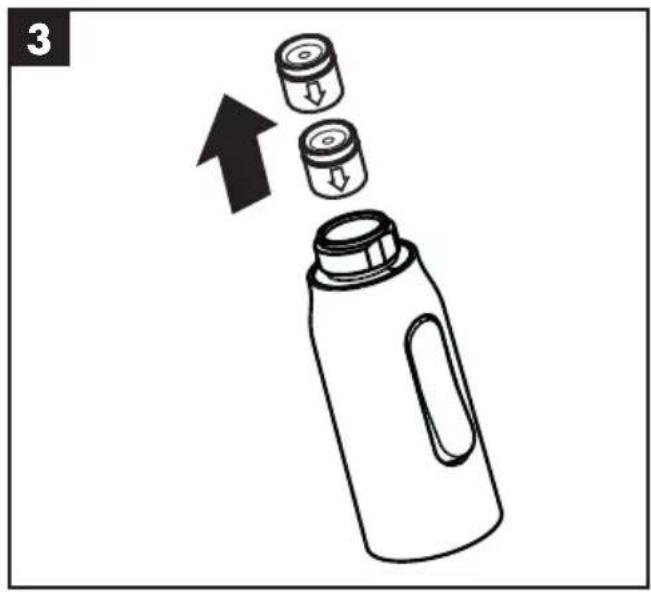

Rincez le robinet pour un minimum de deux minutes.

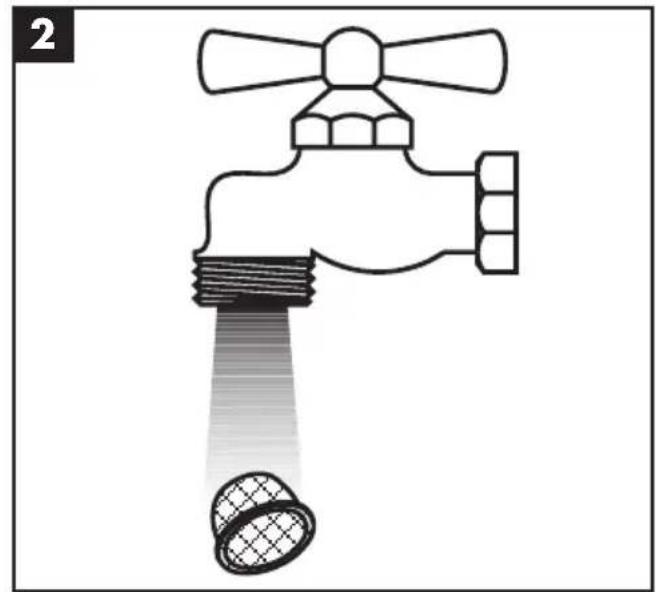

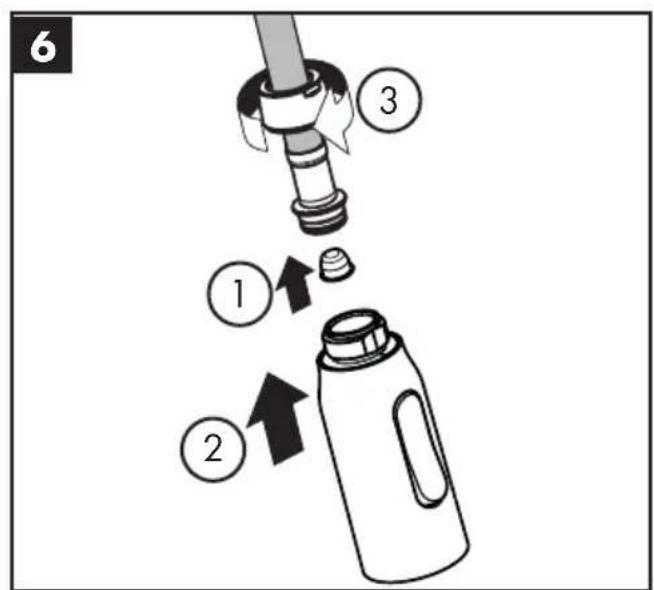

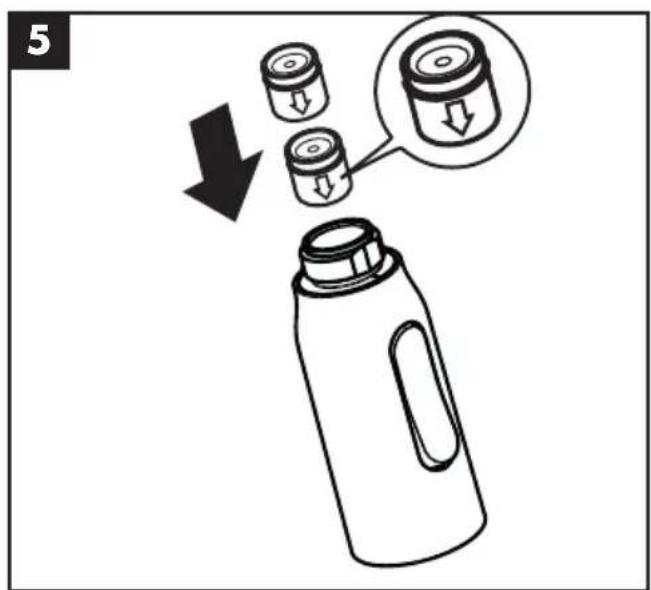

Installez le filtré.

Lubrifiez le joint torque du tuyau.

Installez le douchette.

Serrez I'ecrou.

Instale el filtro.

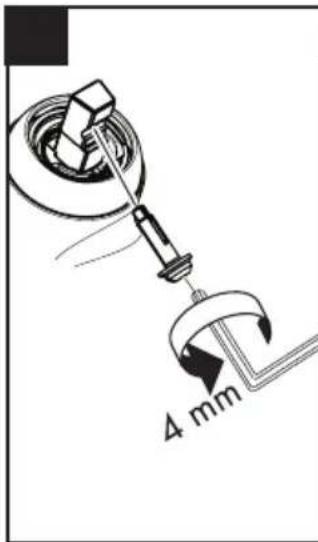

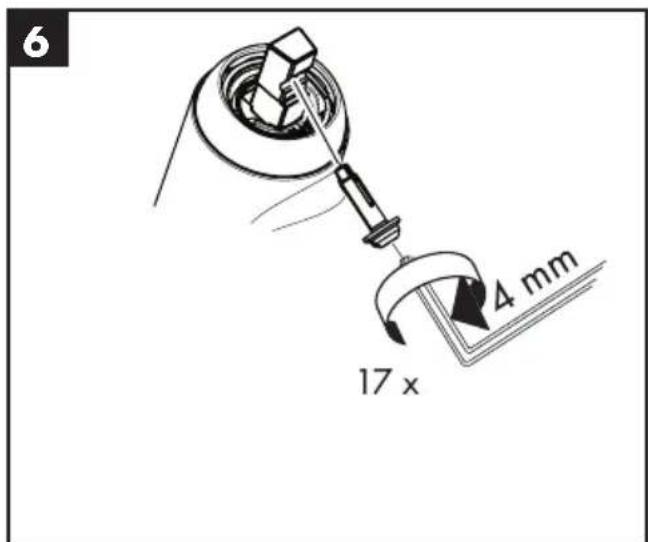

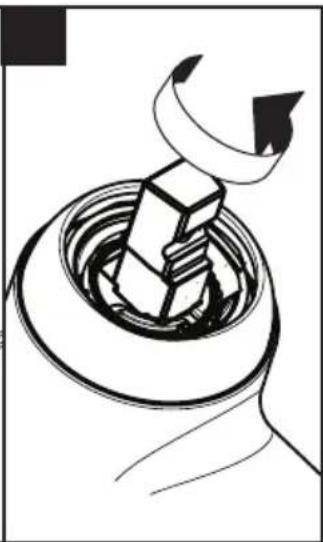

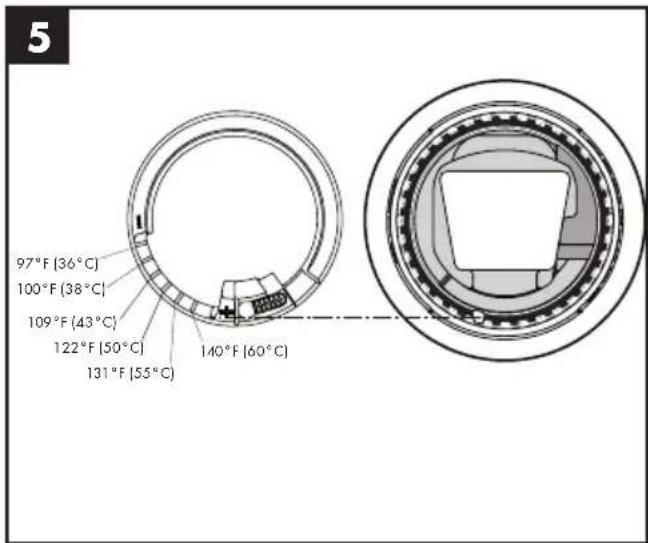

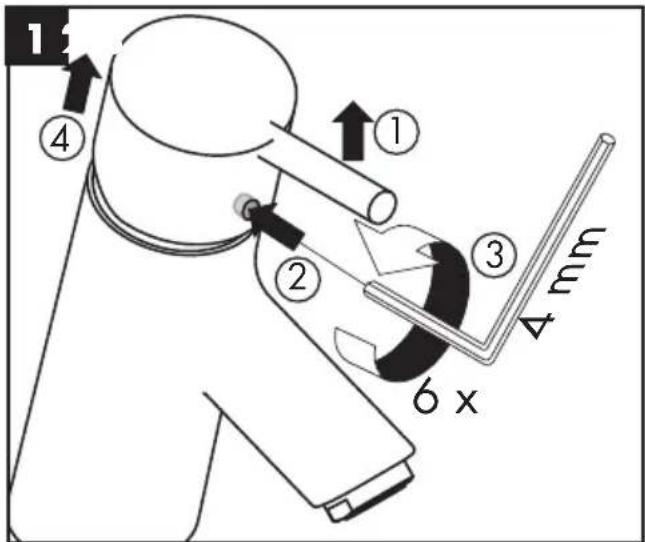

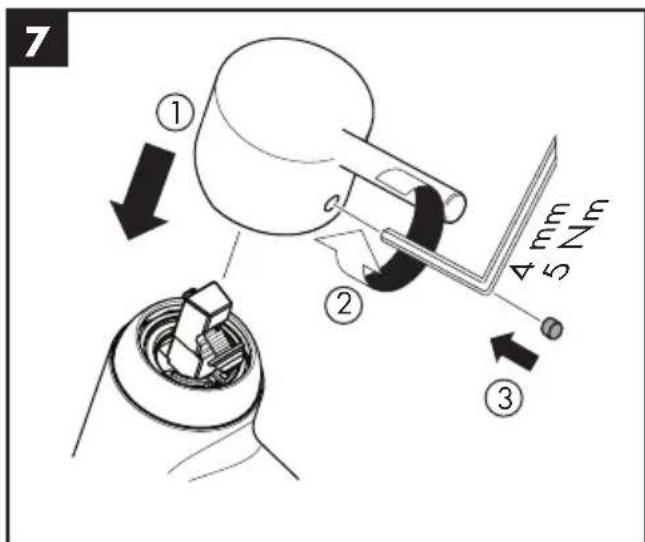

Set the high temperature limit stop / Réglage de la butée limite d'eau chaude / Ajuste el tope de limite de alta temperatura

140°F 60°C

50°F 10°C

44 PSI 0.3 MPa

71800xx1
71801xx1

Focus N

Allegro N

71843xx1

71844xx1

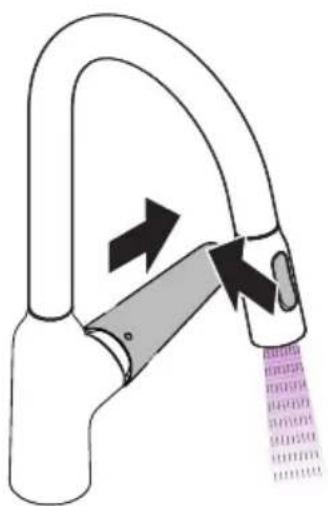

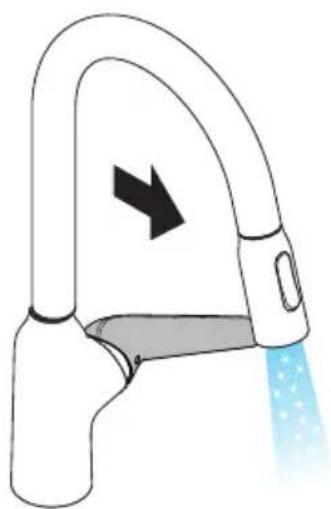

on ouvert abierto

off fermé cerrar

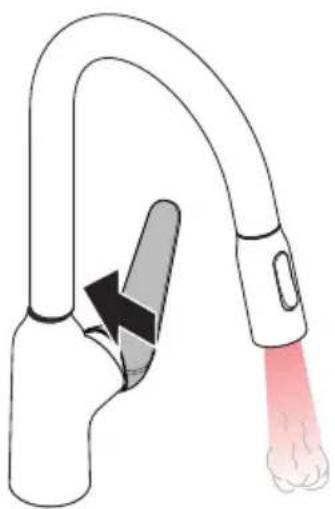

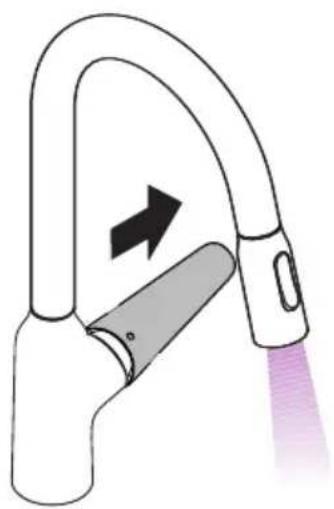

hot
chaud
caliente

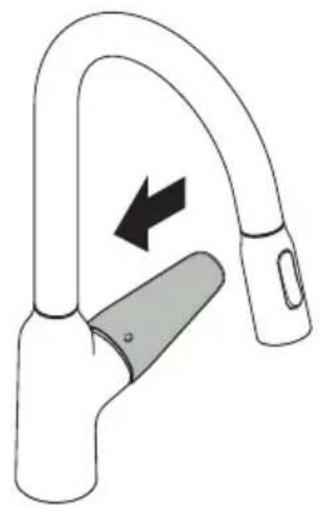

cold froid frio

on ouvert abierto

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent de matériaux différents afin de satisfaire aux besoin du marché en termes de conception et de fonctionnalité. Afin d'eviter d'endommager le produit, il est nécessaire d'en prendre soin.

Pour deilleurs résultats :

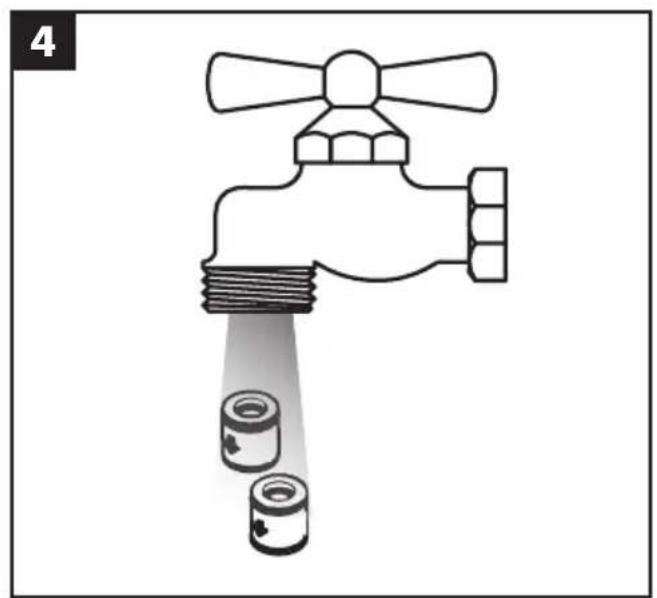

• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est nécessaire.
• Sélectionnez un produit de nettoyage spécifique prévu pour ce type de produit.

N'utilisez pas ces types de nettoyants car ils peuvent endommager leur produit Hansgrohe :

× Tout produit de nettoyage contenant de l'acide chlorhydrique, de l'acide formique, de la potasse ou de l'acide acétique.

× Les poudres de nettoyage, les tampons ou les brosses abrasives.
Les nettoyeurs a vapeur.
× Les produits de nettoyage « sans rincage »

• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulverisé pas les nettoyants directement sur le produit car des gouttes pourraient entraînt dans les ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulverisation, pulverisé le nettoyant sur un chiffon ou une éponge douce.
• Àpres le nettoyage rincer abondament à l'eau clair pour éliminer intégralement les restes de détergent.

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, perfums, après-rasage et vernis a ongles peuvent cause des deteriorations. Rincez le produit avec de l'eau propre après chaque utilisation.
  Le risidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de tuyauterie. Rincez immidiatement toute surpulverisation sur le produit Hansgrohe.

• De même, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.

• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de nettoyage inadéquats ne sont pas couverts par la garantie.

• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.
