Type de produit	Robinet de cuisine avec douchette extractible
Marque	Hansgrohe
Modèle	Focus N 71800001
Catégorie	Robinetterie
Pression de service recommandée	0,1 - 0,5 MPa (15 - 75 PSI)
Pression de service maximale	1 MPa (145 PSI)
Température maximale de l'eau chaude	60 °C (140 °F)
Profondeur maximale de la surface de montage	60 mm (2 3/8 po)
Diamètre du trou de montage	Non spécifié (adaptable standard)
Protection contre le retour d'eau	Clapet de non-retour double
Limitation de température	Butée limite d'eau chaude réglable (10-60°C)
Rotation du bec	Limitée à 360° (ne pas dépasser)
Douchette	Extractible avec contrepoids
Raccordement	Tuyaux d'arrivée flexibles (eau chaude/froide)
Outils de montage	Clés, couple de serrage : 3 Nm (2,2 ft-lb)
Entretien	Nettoyage avec chiffon doux et eau claire ; éviter produits acides et abrasifs
Rinçage initial	2 minutes minimum avant utilisation
Pièces détachées	Disponibles sur demande (selon garantie)
Garantie	2 ans (sous réserve de la preuve d'achat)

FOIRE AUX QUESTIONS - Focus N 71800001 Hansgrohe

Comment installer le robinet Hansgrohe Focus N 71800001 ?

L'installation doit être réalisée par un plombier professionnel. Suivez les étapes : alignez le trou du bec avec la goupille d'arrêt, fixez le robinet sur la surface de montage, connectez les tuyaux d'eau chaude et froide, puis installez la douchette. Serrez l'écrou de montage à 3 Nm.

Comment régler la butée limite d'eau chaude ?

Tournez la vis de réglage située sous la poignée. Utilisez une clé hexagonale de 4 mm pour ajuster la température maximale entre 10 °C et 60 °C. Consultez le schéma dans la notice.

Pourquoi mon robinet goutte-t-il après installation ?

Vérifiez que les filtres sont propres et que les raccords sont bien serrés. Un joint torique mal lubrifié peut aussi causer des fuites. Appliquez de la graisse silicone sur le joint.

Comment nettoyer le robinet sans l'abîmer ?

Utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits contenant de l'acide chlorhydrique, formique ou acétique, ainsi que les poudres et tampons abrasifs. Rincez à l'eau claire après nettoyage.

La douchette ne se rétracte pas bien, que faire ?

Ajustez la position du contrepoids sur le tuyau. Il doit être placé de manière à ce que la douchette coulisse librement sans à-coups. Vérifiez aussi que le tuyau n'est pas tordu.

Quelle est la pression d'eau recommandée ?

La pression de service recommandée est de 0,1 à 0,5 MPa (15-75 PSI). La pression maximale est de 1 MPa (145 PSI). Une pression trop élevée peut endommager le robinet.

Puis utiliser des nettoyants vapeur sur le robinet ?

Non, les nettoyeurs à vapeur sont interdits car ils peuvent endommager les joints et les surfaces. Utilisez uniquement des méthodes de nettoyage douces.

Comment éviter l'accumulation de calcaire ?

Nettoyez régulièrement le robinet avec un chiffon humide. Pour les zones très calcaires, utilisez un détartrant doux spécial robinetterie, rincez abondamment. Évitez les produits « sans rinçage ».

Que faire si l'eau chaude est trop froide ?

Vérifiez le réglage de la butée limite d'eau chaude. Si elle est trop basse, augmentez-la à l'aide de la vis de réglage. Assurez-vous aussi que le chauffe-eau fournit une température suffisante.

Le robinet a-t-il une protection anti-retour ?

Oui, le robinet est équipé d'un clapet de non-retour double intégré pour éviter le retour d'eau contaminée dans le réseau d'alimentation.

MODE D'EMPLOI Focus N 71800001 Hansgrohe

Température d'eau chaude

Dimension du trou dans

la surface de montage

Profondeur maximale de 2 ^3/8 po (60 mm)

la surface de montage

* Vous devez connaître et respecter tous les codes de plomberie locaux applicables pour le réglage de la température du chauffe-eau.

À prendre en considération pour l'installation

• Pour de meilleurs résultats, Hansgrohe recommande que ce produit soit installé par un plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant de procéder à l'installation. Assurez-vous de disposer de tous les outils et du matériel nécessaires pour l'installation.
• La protection contre le retour d'eau est fournie par un clapet de non-retour double.

⚠️ Le bec ne peut être tourné à plus de 360° sinon le flexible risquerait d'être détérioré.

- Conservez ce livret et le reçu (ou une autre preuve sur laquelle figurent la date et l'endroit de l'achat) pour ce produit dans un endroit sûr. Le reçu est requis si vous commandez des pièces sous garantie.

Datos tecnicos

Presión en servicio

recomendada 15 - 75 PSI (0.1 - 0.5 MPa)

max. 145 PSI (1 MPa)

Alignez le trou à l'arrière du bec avec la goupille d'arrêt sur le corps du robinet.

Appuyez fermement sur le bec vers le bas.

Installez le tuyau de la douchette.

Placez l'anneau d'étanchéite et le robinet sur la surface de montage.

Installez la rondelle de plastique, la rondelle en fibre, la rondelle de friction, et l'écrou de montage.

Si l'épaisseur du comptoir dépasse 1 ^3/8 po, ou si l'espace disponible est insuffisant, omettez la rondelle de plastique.

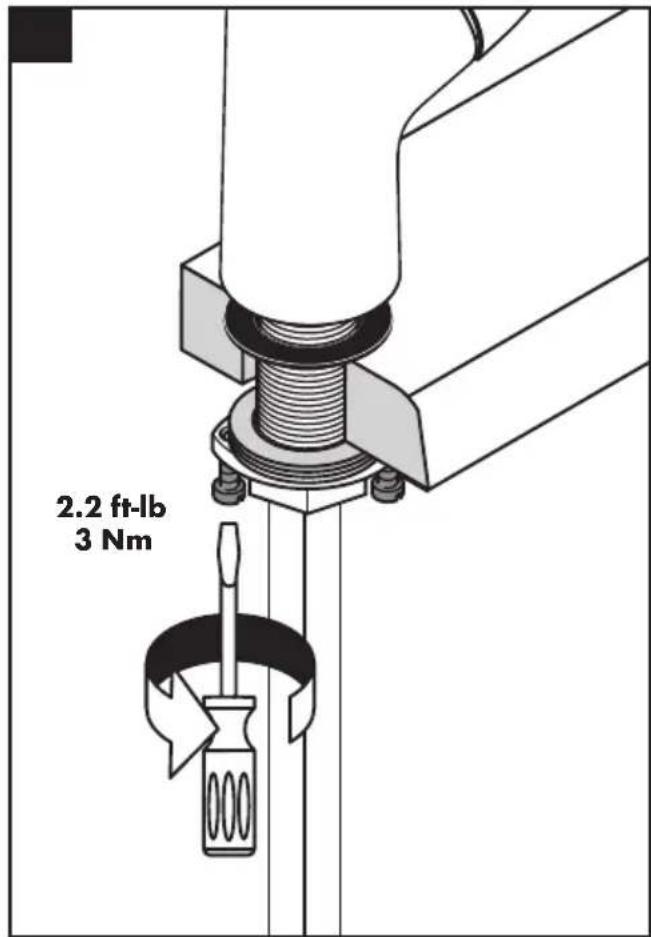

Serrez l'écrou de montage et les vis de serrage.

2.2 ft-lb 3 Nm

Connectez les tuyaux d'arrivée d'eau chaude et d'eau froide aux tuyau d'alimentation.

Servez-vous de deux clés, tel qu'illustre dans le schema. Serrez fermement a l'aide des clés.

Assurez-vous que les tuyaux n'sentortillent pas.

Retirez le capuchon de protection du tuyau de la douchette.

Raccordez le tuyau de la douchette au tuyau d'arrivée de la douchette.

Installez le contrepoids sur le tuyau.

Tirez sur la douchette. Elle devrait coulisser facilement et se rétracter sans à-coups. Modifiez la position du contrepoids au besoin.

Rincez le robinet pour un mini- mum de deux minutes.

Installez le filtre.

Lubrifiez le joint torique du tuyau.

Installez le douchette.

Serrez l'écrou.

Instale el filtro.

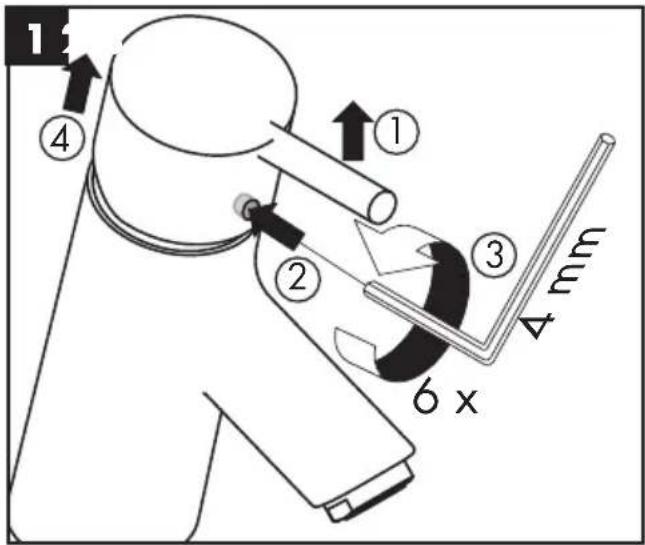

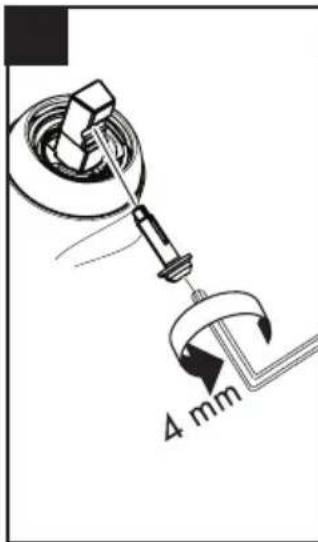

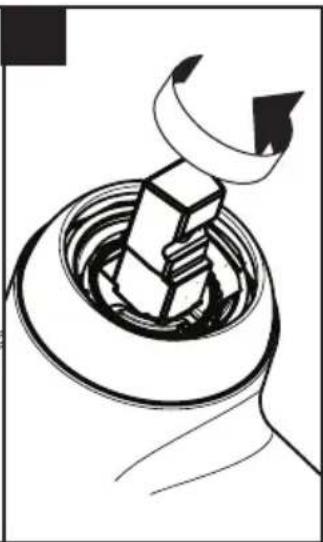

Set the high temperature limit stop / Réglage de la butée limite d'eau chaude / Ajuste el tope de limite de alta temperatura

140°F 60°C

50^ F 10^ C

44 PSI 0.3 MPa

1 2 3 4 6 x mm

4 mm

Conseil de nettoyage pour les produits Hansgrohe

Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se composent de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité. Afin d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.

Pour de meilleurs résultats :

- Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est nécessaire.

- Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.

- N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :

× Tout produit de nettoyage contenant de l'acide chlorhydrique, de l'acide formique, de la potasse ou de l'acide acétique.

× Les poudres de nettoyage, les tampons ou les brosses abrasives.
× Les nettoyeurs à vapeur.
× Les produits de nettoyage « sans rinçage ».

• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouvertures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le nettoyant sur un chiffon ou une éponge douce.
• Après le nettoyage rincer abondamment à l'eau clair pour éliminer intégralement les restes de détergent.

Important

• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de l'eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un meuble sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de blessure.
