ProLite XB2497HSU - Moniteur IIYAMA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur LCD
Marque	Iiyama
Modèle	ProLite XB2497HSU-B1 / W1
Taille de l'écran	23,8 pouces (60,5 cm)
Technologie de la dalle	IPS
Résolution native	1920 x 1080 @ 120 Hz
Luminosité	350 cd/m² (typique)
Contraste	1500:1 (typique), Contrôle avancé disponible
Temps de réponse MPRT	1 ms
Angle de vision (H/V)	89°/89° (typique)
Nombre de couleurs	16,7 millions
Connecteurs d'entrée	HDMI, DisplayPort
Hub USB	1x USB-B amont, 2x USB-A aval, 2x USB-C aval (USB 3.2 Gen 1)
Haut-parleurs	2 x 2 W (stéréo)
Prise casque	Oui, mini-jack 3,5 mm
Fonctions d'image	Flicker-free, i-Style Color, Adaptive Sync, Overdrive, Réduction du flou de mouvement
Montage VESA	100 x 100 mm
Réglage en hauteur	150 mm
Inclinaison	-5° / +23°
Pivot	Gauche / Droite : ±60°, Rotation : ±90°
Alimentation	100-240 VAC, 50/60 Hz
Consommation (typique)	12 W (économie d'énergie), veille < 0,5 W
Poids net	4,7 kg
Dimensions (L x H x P)	539 x 374-497 x 210 mm (avec pied)
Entretien	Nettoyage avec un chiffon doux sec ; éviter alcool, solvants, lingettes chimiques

FOIRE AUX QUESTIONS - ProLite XB2497HSU IIYAMA

Comment régler la hauteur du moniteur ?

Maintenez la base et soulevez ou abaissez l'écran. Le débattement est de 150 mm. Faites attention à ne pas vous coincer les doigts.

Que faire si l'image ne s'affiche pas ?

Vérifiez d'abord que le câble d'alimentation est branché et que l'interrupteur est sur ON. Ensuite, assurez-vous que le câble vidéo (HDMI ou DisplayPort) est correctement connecté. Si le voyant est orange, le moniteur est en veille : touchez la souris ou le clavier.

Comment activer la fonction Adaptive Sync ?

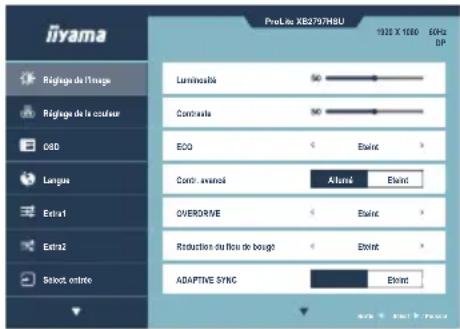

Ouvrez le menu OSD (joystick), allez dans Réglage de l'image puis Adaptive Sync et réglez sur Allumé. Le moniteur doit être connecté en DisplayPort ou HDMI compatible.

Puis-je utiliser un support mural ?

Oui, ce moniteur est compatible VESA 100x100 mm. Utilisez quatre vis M4 de 10 mm de longueur maximum. Veillez à ce que le support mural supporte le poids (4,7 kg).

Comment nettoyer l'écran LCD ?

Utilisez un chiffon doux et sec. Si la saleté persiste, imbibez légèrement le chiffon d'eau tiède et essuyez délicatement. N'utilisez jamais d'alcool, de solvants ou de nettoyants chimiques qui peuvent endommager le revêtement.

Que signifie le voyant d'alimentation orange ?

Le voyant orange indique que le moniteur est en mode veille. Cela se produit lorsque l'ordinateur n'envoie pas de signal vidéo ou est en veille. Bougez la souris ou appuyez sur une touche pour le réactiver.

Comment utiliser le hub USB du moniteur ?

Connectez le câble USB-B (fourni) entre le moniteur et votre ordinateur. Les ports USB-A et USB-C aval permettent alors de brancher des périphériques (clavier, souris, clé USB). Le port USB-C peut également servir d'affichage si connecté à un appareil compatible.

Comment faire pivoter l'écran en mode portrait ?

Montez d'abord le moniteur en position haute maximale. Ensuite, faites-le pivoter doucement de 90° dans le sens horaire ou antihoraire. Un message de rotation OSD apparaît. Ajustez les paramètres d'affichage de votre système d'exploitation pour une rotation logicielle.

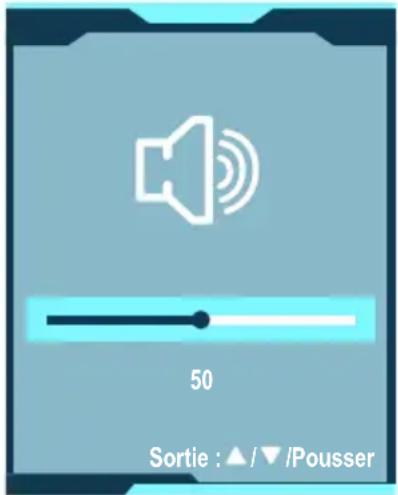

Le son des haut-parleurs est trop faible, que faire ?

Utilisez le joystick : inclinez-le vers la droite pour ouvrir le volume, puis montez-le. Vérifiez que le Muet (maintenir le joystick vers la droite 3 secondes) est désactivé. Vous pouvez aussi connecter un casque sur la prise jack.

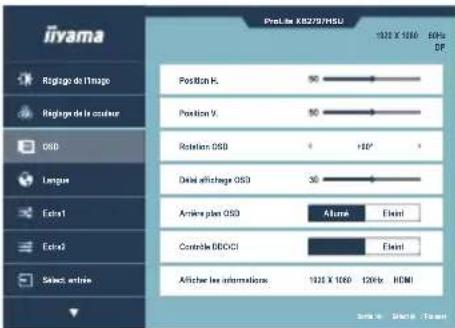

Comment verrouiller les réglages OSD ?

Assurez-vous que le moniteur est allumé. Inclinez le joystick vers la gauche pendant environ 10 secondes. Un message « OSD verrouillé » apparaîtra. Pour déverrouiller, répétez l'opération.

MODE D'EMPLOI ProLite XB2497HSU IIYAMA

Merci d'avoir choisi le moniteur LCD iiyama. Nous recommandons pour lire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute référence ultérieure.

FRANÇAIS

Ce moniteur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité électromagnétique a été choisie à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électrique basse tension.

Modèle No. : PL2497HA / PL2797HA / PL2797QA

Nous recommandons le recyclage des produits usagés. Contacter votre revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
■ Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
■ Numéro d'enregistrement Eprel

XB2497HSU-B1:2428040 XB2497HSU-W1:2428042 X2497HSU-B1:2428039 X2497HSU-W1:2434432

XB2797HSU-B1 : 2436202 XB2797HSU-W1 : 2436210 X2797HSU-B1 : 2436189

XB2797QSU-B1:2482039 XB2797QSU-W1:2482056 X2797QSU-B1:2481987

TABLE DES MATIERES

POUR VOTRE SECURITE....1

CONSIGNES DE SECURITE....1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)..3

SERVICE CLIENT....3

ENTRETIEN 4

AVANT D'UTILISER LE MONITEUR....5

FONCTIONS 5

VÉRIFICATION DU CONTENU DE L'EMBALLAGE ....5

UTILISATION DU BRAS OU DU SUPPORT......6

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT :

ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU..8

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT :

COMMANDES ET CONNECTEURS :

ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU..11

COMMANDES ET CONNECTEURS :

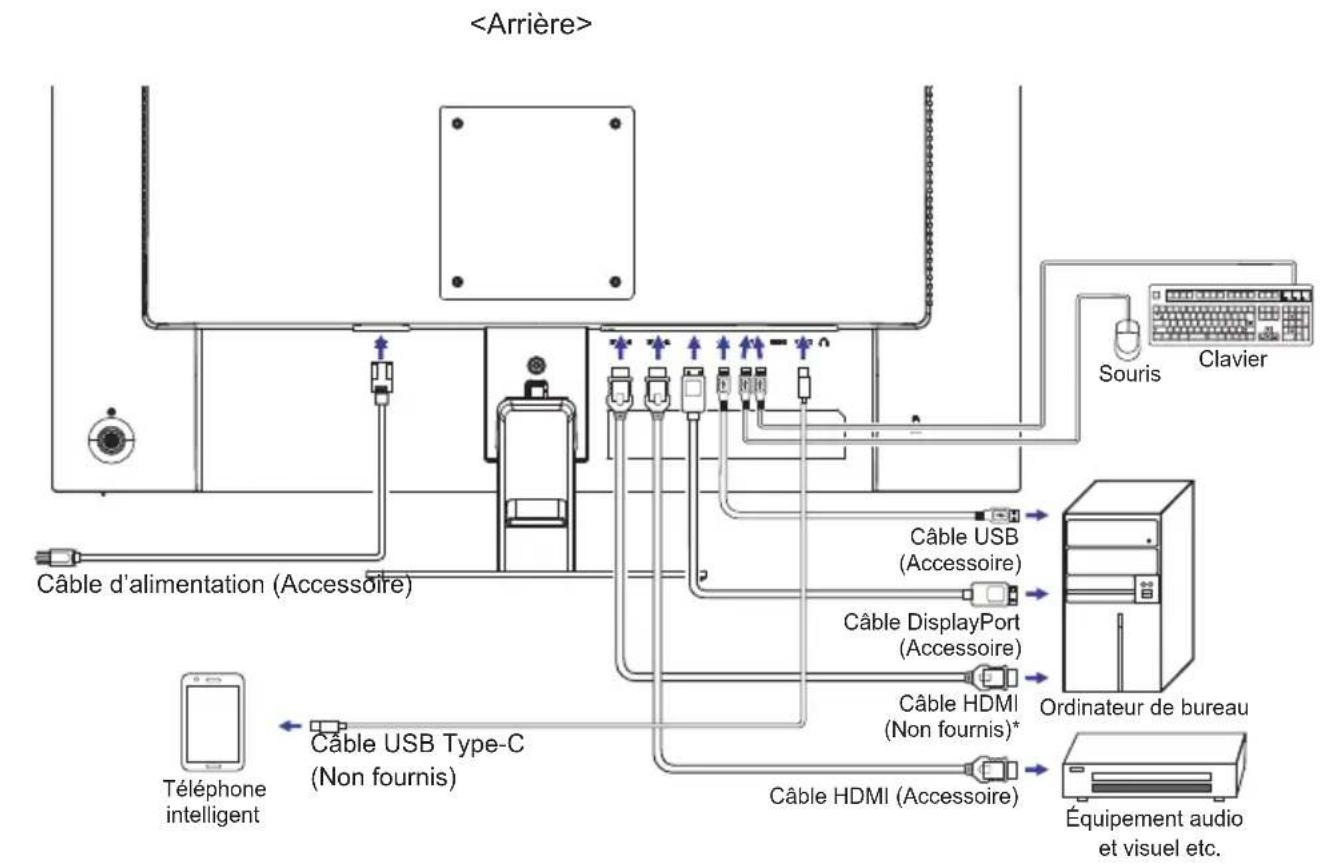

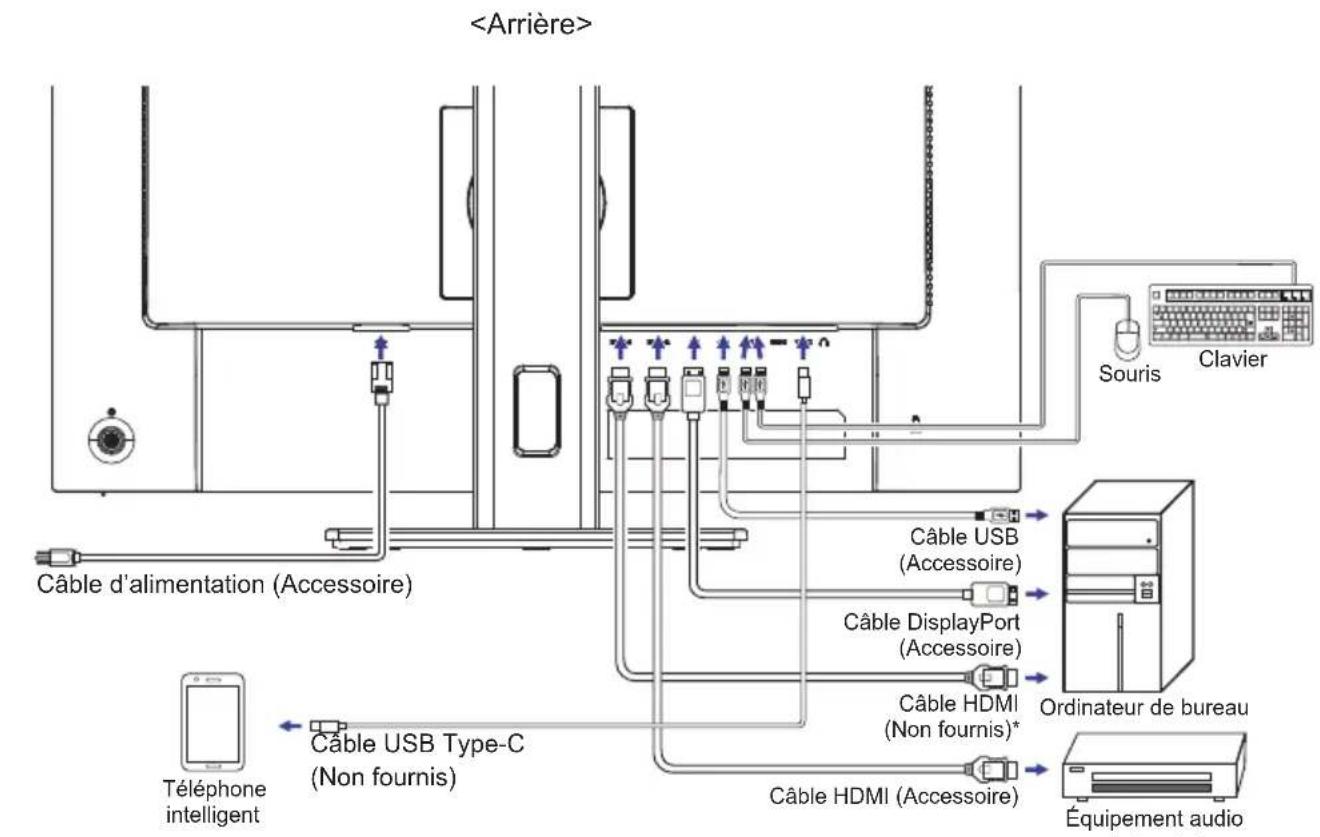

CONNEXION DE VOTRE MONITEUR :

ProLite XB2492HSU / ProLite XB2792HSU / ProLite XB2797QSU..13

CONNEXION DE VOTRE MONITEUR :

CARACTÉRISTIQUES TECHNIQUES :

CARACTÉRISTIQUES TECHNIQUES :

ProLite X2497HSU-B1 / W1 34

CARACTÉRISTIQUES TECHNIQUES :

CARACTÉRISTIQUES TECHNIQUES :

ProLite X2797HSU-B1 36

CARACTÉRISTIQUES TECHNIQUES :

ProLite XB2797QSU-B1 / W1 37

CARACTÉRISTIQUES TECHNIQUES :

ProLite X2797QSU-B1 38

En cas de phénomène anormal tel que de la fumée, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immédiatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engendrer un incendie ou un choc électrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJETS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du moniteur. En cas d'accident, débranchez votre moniteur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du moniteur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximité d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été répandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniteur fonctionne à la tension d'alimentation secteur spécifiée. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électrique.

PROTECTION DES CABLES

Ne pas tirer ou plier les câbles d'alimentation et de signal. Ne pas poser le moniteur ou tout autre objet volumineux sur ces câbles. Des câbles endommagés peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseillé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répétées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs électriques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre moniteur à l'abri de variations brutales de températures et évitez les endroits humides, poussiéreux ou enfumés. Vous devrez également éviter d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous devez également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun câble ne soient accessibles à des enfants qui pourraient les tirer et se blesser avec.

ATTENTION

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvrir les fentes ou placer un objet trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrière du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer un f dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrière ou retourné ou bien sur un tapis ou un matériau mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le câble vidéo est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommandons de débrancher votre moniteur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Pour déconnecter l'adaptateur secteur, le câble secteur ou le câble vidéo, tirez toujours par la prise. Ne jamais tirer par le câble, lui-même, car cela peut entrainer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRISE AVEC DES MAINS HUMIDES

Si vous tirez ou insérez la prise avec des mains humides, vous risquez un choc électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

FAITES ATTENTION À VOS MAINS ET VOS DOIGS !

■ Attention la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
■ Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le model avec la régulation de la hauteur.)

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement conçu pour une utilisation 24/7 dans n'importe quel environnement.

REMARQUE SPÉCIFIQUE À L'UTILISATION D'UN ORDINATEUR DE BUREAU

Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.

N'INCLINEZ PAS L'ÉCRAN TROP VERS LE BAS

Pour éviter d'endommager l'écran, comme le décollement de la dalle LCD du cadre, assurez-vous que le moniteur ne soit pas incliné vers le bas au-delà de sa plage d'ajustement.

N'UTILISEZ PAS D'ALCOOL OU DE DÉSINFECTANTS SUR LE MONITEUR

Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilisez pas le moniteur à contre-jour ou dans une pièce sombre. Pour un confort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heure car la lecture continue de l'écran peut entraîner une fatigue de l'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

■ Quand vous allumez le LCD pour la première fois, l'image peut être mal cadrée à l'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'image correctement.
■ La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

SERVICE CLIENT

NOTEZ

Si vous devez retourner votre matériel et que vous ne possédez plus votre emballage d'origine, merci de contacter votre revendeur ou le service après vente d'iiyama pour conseil ou pour remplacer l'emballage.

ENTRETIEN

AVERTIS- SEMENT

■ Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le câble d'alimentation et contactez votre revendeur ou le service technique iiyama.
■ Pour des raisons de sécurité, éteindre et débrancher le moniteur avant de le nettoyer.

ATTENTION

■ Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilisez pas à proximité de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier endommager le traitement de surface de l'écran LCD et détériorer les composants.
■ Pour éviter d'endommager le moniteur (écran LCD, boîtier, bornes de connexion) ou les accessoires, n'utilisez jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LC détériorer les composants.

Benzine	Eau hypochloreuse
Diluant	Solvants acides ou alcalins
Alcool	Cire
Eau de Javel	Abrasifs
Peroxyde	Nettoyant pour matériel de bureau
Acétone	Nettoyant pour vitres
Chlorure de méthylène	Papier de soie
Toluène	Mouchoir humide
Ammoniaque	Chiffon chimique
Solution d'hypochlorite de sodium (Eau de Javel)	Papier de nettoyage etc.

NOTEZ

■ Ne pas gratter ou frotter l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
■ Ne laissez pas l'écran LCD mouillé. Si des gouttelettes d'eau ou d'autres liquides se déposent sur l'écran, essuyez-le immédiatement avec un chiffon doux et sec. Si l'eau reste sur l'écran LCD, il risque de se décolorer ou de se tacher. De plus, si de l'humidité pénètre à l'intérieur du moniteur, cela peut l'endommager.
■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Entretien régulier

Essuyez délicatement le boîtier avec un chiffon doux, sec et propre. Si votre moniteur est particulièrement sale, imbibez le chiffon d'un détergent doux dilué dans de l'eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuite immédiatement avec un chiffon doux et sec.

Désinfection à l'alcool

La désinfection à l'alcool peut provoquer une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants. Nous vous recommandons plutôt de vous désinfecter les mains à distance de l'écran, avant et après son utilisation.

Si vous devez absolument désinfecter le moniteur avec de l'alcool, veuillez d'abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l'alcool.

AVANT D'UTILISER LE MONITEUR

FONCTIONS

Résolutions prises en charge jusqu'à 1920 × 1080 : ProLite XB2497HSU / ProLite X2497HSU / ProLite XB2797HSU / ProLite X2797HSU
Résolutions prises en charge jusqu'à 2560 × 1440 : ProLite XB2797QSU / ProLite X2797QSU
Contraste élevé 1500:1 (Typique), Fonction d'Contr. avancé disponible: ProLite XB2497HSU / ProLite X2497HSU / ProLite XB2797HSU / ProLite X2797HSU
Contraste élevé 1000:1 (Typique), Fonction d'Contr. avancé disponible: ProLite XB2797QSU / ProLite X2797QSU
Luminosité 350cd/m² (Typique)
Temps de réponse de l'image animée 1ms
L'image sans scintillements
Eye Comfort
Lissage numérique des caractères
◆ 2 haut-parleurs stéréo 2W

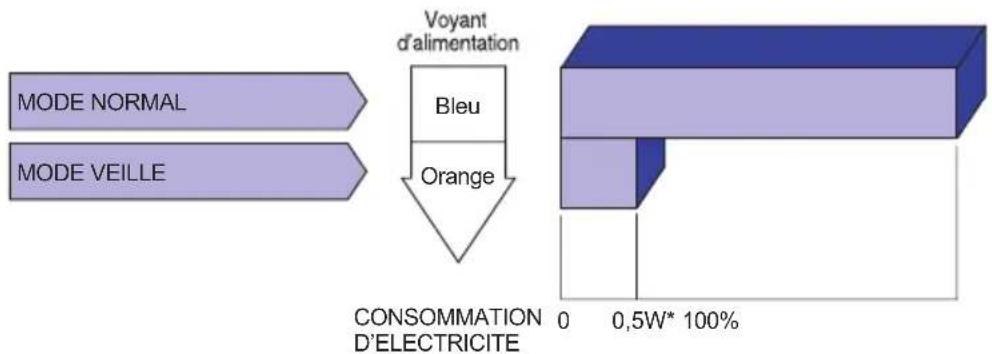

Système de Veille
Conforme au standard de montage VESA (100mm × 100mm)
- Trou clé pour verrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détérioré, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

■ Câble d'alimentation*1

■ Câble DisplayPort

■ Plaque VESA*2

■ Support de câble*3

■ Câble HDMI

■ Pied

■ Socle du pied ^4

■ Guide de sécurité

Câble USB

■ Socle du pied avec une vis ^*2

■ Tournevis ^2,4

■ Guide de démarrage rapide

ATTENTION

*1 Toutes garanties sont exclues pour tout problème ou dommage causé par un câble d'alimentation non fourni par iiyama. Un câble secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75mm² doit être utilisé.
*2 Accessoire pour ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU
*3 Accessoire pour ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU
*4 Situé à l'arrière de la plaque VESA.

UTILISATION DU BRAS OU DU SUPPORT

ATTENTION

• Ce produit est conçu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.
  ■ Avant l'installation, assurez-vous que le bras de l'écran ou le support du bras de bureau est suffisamment solide pour supporter le poids nécessaire de l'écran et du support.

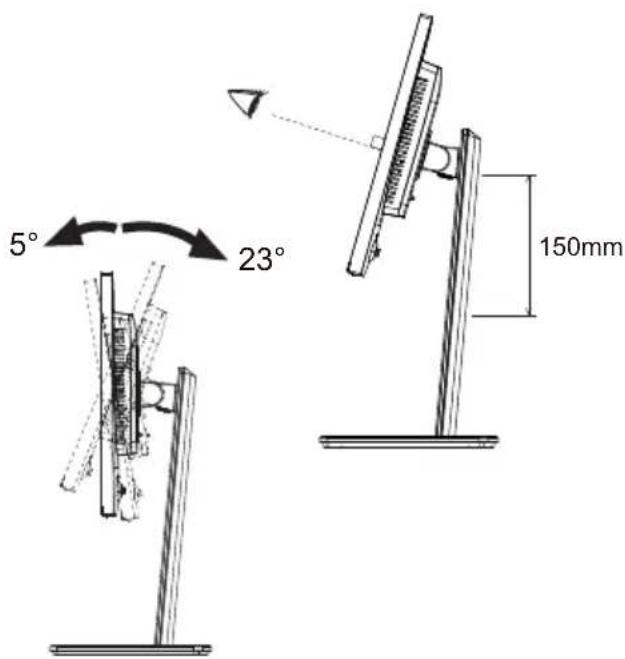

  ■ L'angle du moniteur doit être compris entre 23° vers le haut et 5° vers le bas. Ce produit ne peut pas être utilisé orienté vers le haut ou vers le bas au-delà de cette plage.
  Si le moniteur est utilisé (ou installé) à un angle de plus de 5° vers le bas, l'écran LCD peut se détacher du cadre et tomber, ce qui pourrait l'endommager. De plus, de tels cas ne seront pas couverts par l'assistance ou la garantie.
  ■ Vérifi ez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.

5° 23°

[BRAS D'ECRAN OU SUPPORT DE BRAS DE BUREAU]

ATTENTION

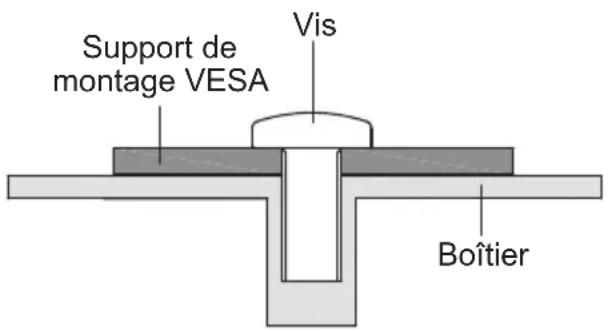

Lors de l'utilisation d'un bras d'affichage ou d'un support de bureau, tenez compte de l'épaisseur du support de montage VESA et utilisez quatre vis M4×10mm pour le fixer au moniteur. Veillez à ce que toutes les vis soient serrées et fixées correctement. L'utilisation de vis plus longues que celles-ci peut provoquer des chocs électriques ou des dommages en entrant en contact avec les pièces électriques à l'intérieur du moniteur.

Pour ce produit, l'épaisseur du support de montage VESA est supposée être d'environ 2,5mm.

Support de montage VESA Vis Boîtier

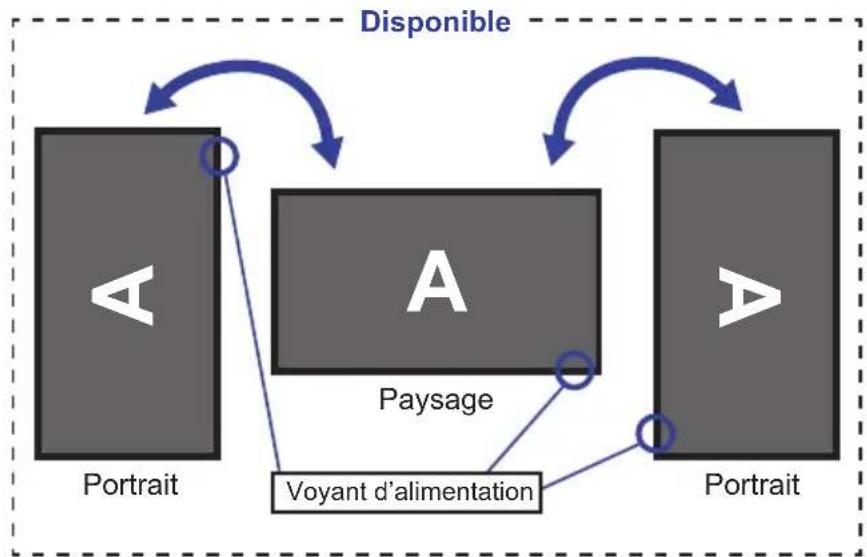

[ROTATION DE L' IMAGE]

• ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU

Il a été conçu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait". Pour utiliser le mode "Portrait", vous aurez besoin d'une carte vidéo adaptée.


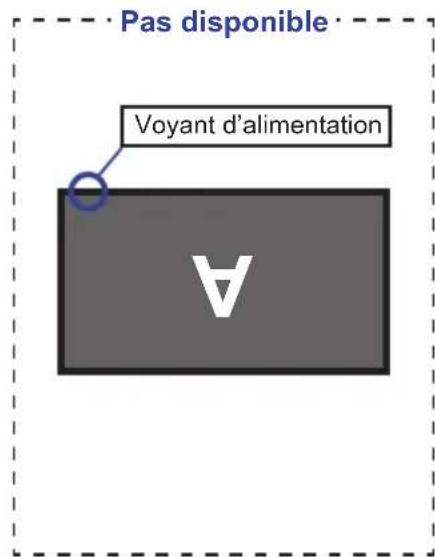

Pas disponible Voyant d'alimentation A

Avec Pied:

NOTEZ

■ Ajuster la hauteur du moniteur au maximum avant la rotation de l'écran.
■ Tenter de forcer la rotation de l'écran sans régler la hauteur du pied risque d'endommager le l'écran ou le pied.

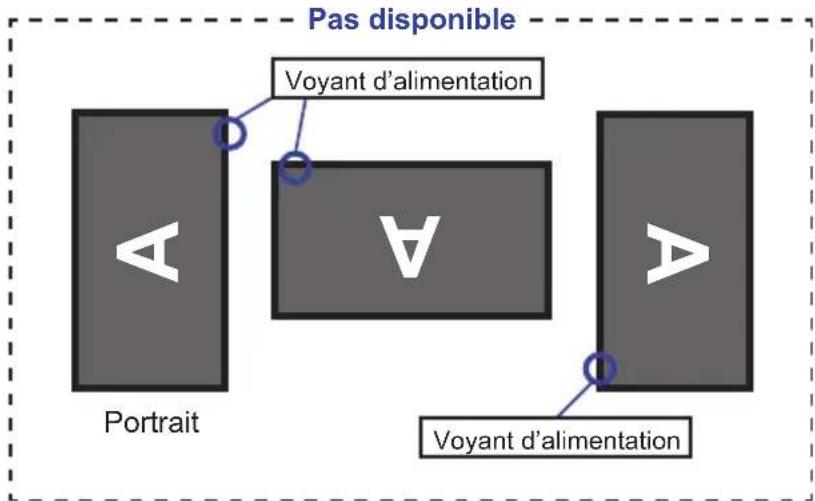

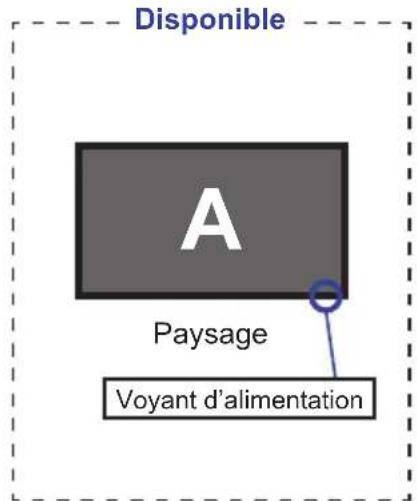

• ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU

Il est conçu pour afficher vos contenus en mode paysage.

Disponible A Paysage Voyant d'alimentation
    note1["Pas disponible"]
    note2["Voyant d'alimentation"]
    note3["Voyant d'alimentation"]

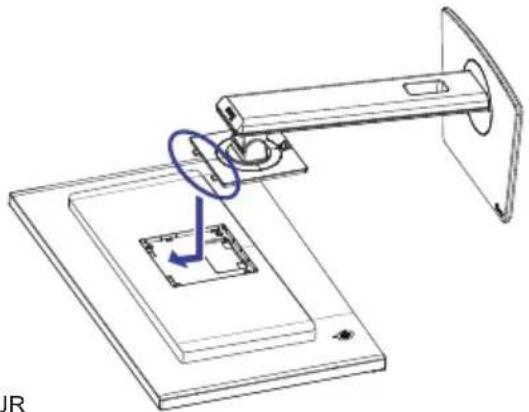

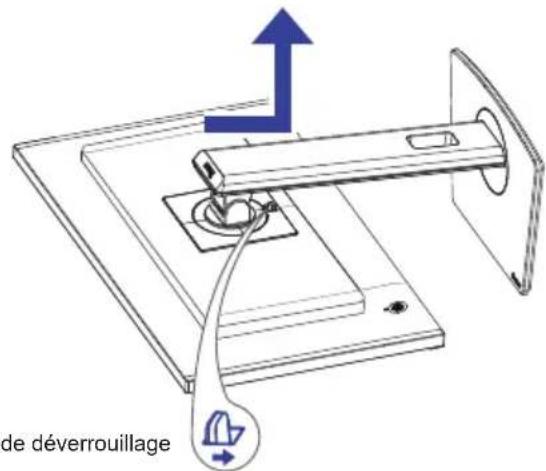

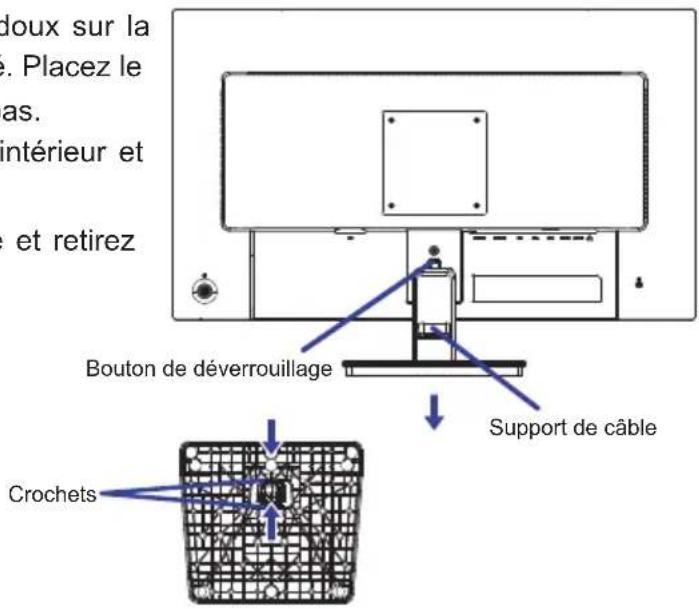

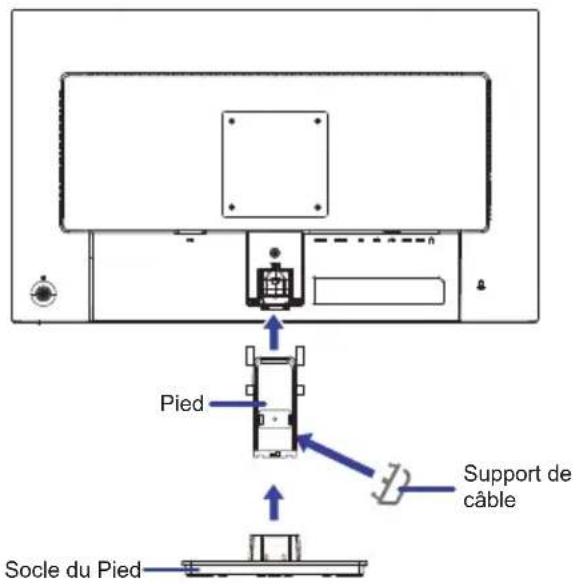

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.
■ Vérifi ez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.

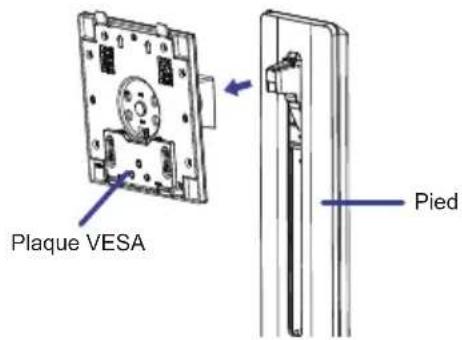

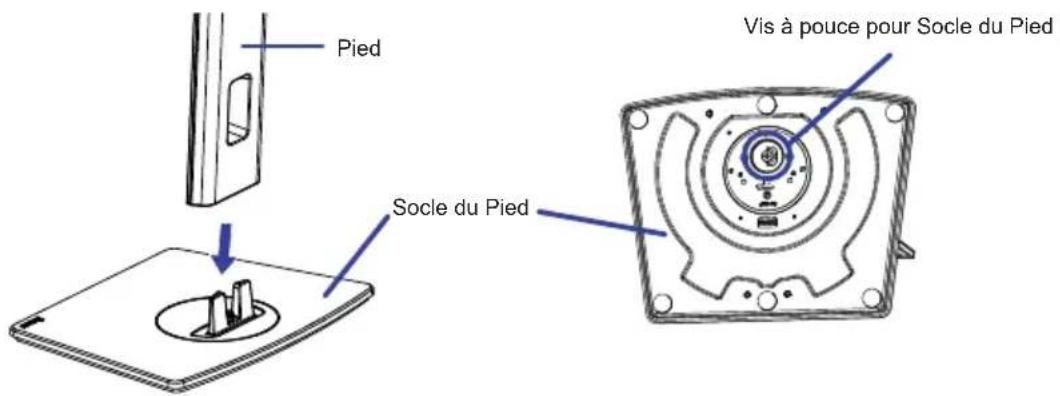

① Fixez le Pied à la Plaque VESA, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

Vis à pouce

② Installez le Socle du pied sur le Pied, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

Pied Vis à pouce pour Socle du Pied Socle du Pied

③ Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
④ Tenez le moniteur et installez le pied assemblé sur le moniteur jusqu'à ce qu'il s'enclenche.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Appuyez sur le bouton de déverrouillage pour retirer le support.

de déverrouillage

Bouton de déverrouillage

③ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Pied du Plaque VESA.
④ Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Socle du Pied du Pied.

ASSEMBLAGE ET DÉMONTAGE DU SUPPORT : ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU

ATTENTION

■ Poser le moniteur sur une surface stable. Le moniteur peut causer des blessures ou des dégâts matériels en cas de chute.
■ Ne heurtez pas le moniteur, cela pourrait l'endommager.
■ Débrancher le moniteur avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.
■ Vérifi ez régulièrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se détacher et causer des blessures ou des dommages.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② En tenant le moniteur enfoncez le Pied jusqu'à ce que vous entendiez un clic.
③ Installez le socle du pied sur le pied.
④ Replacez le Support de câble.

Pied Support de câble Socie du Pied

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Maintenez les Crochets appuyés vers l'intérieur et retirez le Socle du Pied.
③ Appuyez sur le bouton de déverrouillage et retirez le Pied.
④ Retirez le Support de câble.

doux sur la . Placez le as. intérieur et et retirez Bouton de déverrouillage Support de câble Crochets

COMMANDES ET CONNECTEURS :

① Voyant d'alimentation

NOTEZ

Bleu : Fonctionnement normal

Orange : Mode veille

② Haut-parleurs
③ Prise Casque ( )

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

④ Connecteur USB Type-C en aval *1
⑤ Trou clé pour verrouillage de sécurité

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑥ Connecteur USB Type-C en aval
⑦ Connecteur USB Type-A en aval (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑧ Connecteur USB Type-A en aval (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑨ Connecteur USB Type-B en amont (✗)
⑩ Connecteur de DisplayPort(DP)
⑪ Connecteur de HDMI ProLite XB2497HSU/XB2797HSU (HDMI) ProLite XB2797QSU (HDMI-2)
⑫ Connecteur de HDMI (HDMI-1) ^*2
⑬ Passage des câbles
⑭ Connecteur d'alimentation secteur ( Courant alternative)
⑮ Manette( )

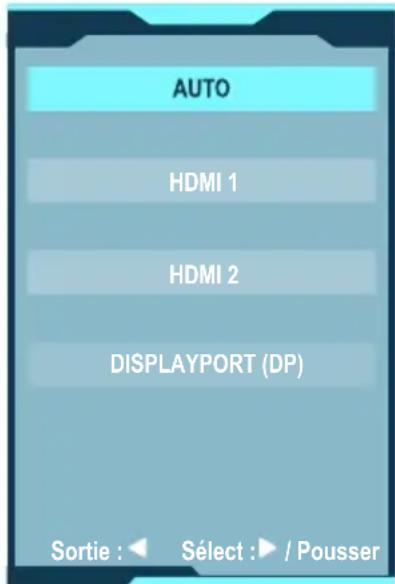

Haut / Sélection du signal [ ↗]

Direct

Une courte pression allume le moniteur.

Bas [ ↓ ]

Un appui long pendant 6 secondes éteint le

Gauche / Raccourci [ ◀] *

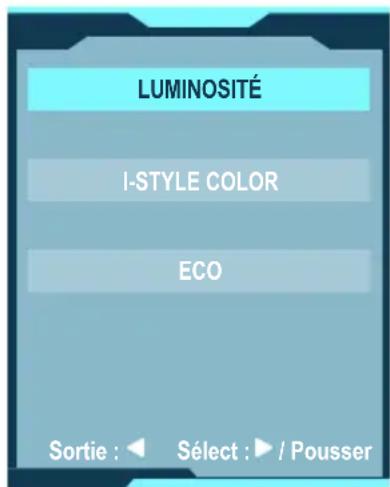

3,4 Raccourci

moniteur.

Droite / Volume [⇨] * 3,4

Raccourci

*1 ProLite XB2497HSU: (USB C USB3.2 Gen1: 5Gbps, 5V, 1.5A)
ProLite XB2797HSU / ProLite XB2797QSU: (USB C USB3.2 Gen1: 5Gbps, 5V, 900mA)
*2 Disponible pour ProLite XB2797QSU seulement.
*3 Vous pouvez sauter les éléments du menu et afficher directement un écran de réglage des options ou une échelle de réglage.
*4 Direction lorsque l'on regarde l'écran de face

COMMANDES ET CONNECTEURS :

① Voyant d'alimentation

NOTEZ

Bleu : Fonctionnement normal

Orange : Mode veille

② Haut-parleurs
③ Prise Casque ( )

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

④ Connecteur USB Type-C en aval *1
⑤ Trou clé pour verrouillage de sécurité

NOTEZ Vous pouvez câbler un verrou de sécurité pour empêcher que le moniteur soit enlevé sans votre permission.

⑥ Connecteur USB Type-C en aval *1
⑦ Connecteur USB Type-A en aval (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑧ Connecteur USB Type-A en aval (USB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑨ Connecteur USB Type-B en amont (✗)
⑩ Connecteur de DisplayPort (DP)
⑪ Connecteur de HDMI ProLite X2497HSU/X2797HSU (HDMI) ProLite X2797QSU (HDMI-2)
⑫ Connecteur de HDMI (HDMI-1)*2
⑬ Support de câble
⑭ Connecteur d'alimentation secteur ( Courant alternative)
⑮ Manette ( )

Haut / Sélection du signal [ ↗]

Direct

Une courte pression allume le moniteur.

Bas [↓]

Un appui long pendant 6 secondes éteint le moniteur.

Gauche / Raccourci [ ←] * 3,4 Raccourci

Droite / Volume [→]* 3,4 Raccourci

*1 ProLite X2497HSU: (USB C USB3.2 Gen1: 5Gbps, 5V, 1.5A)
ProLite X2797HSU / ProLite X2797QSU: (USB C USB3.2 Gen1: 5Gbps, 5V, 900mA)
*2 Disponible pour ProLite X2797QSU seulement.
*3 Vous pouvez sauter les éléments du menu et afficher directement un écran de réglage des options ou une échelle de réglage.
*4 Direction lorsque l'on regarde l'écran de face

12 AVANT D'UTILISER LE MONITEUR

CONNEXION DE VOTRE MONITEUR :

ProLite XB2492HSU / ProLite XB2792HSU / ProLite XB2797QSU

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Brancher l'ordinateur au moniteur à l'aide le câble USB.
④ Connectez l'ordinateur au moniteur à l'aide du câble USB (Type-C-C) lorsque vous visualisez des images sur votre moniteur via le connecteur USB Type-C ou lorsque vous utilisez la fonction hub USB du moniteur.
⑤ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑥ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

[ Exemple de connexion ]

* Disponible pour ProLite XB2797QSU seulement.

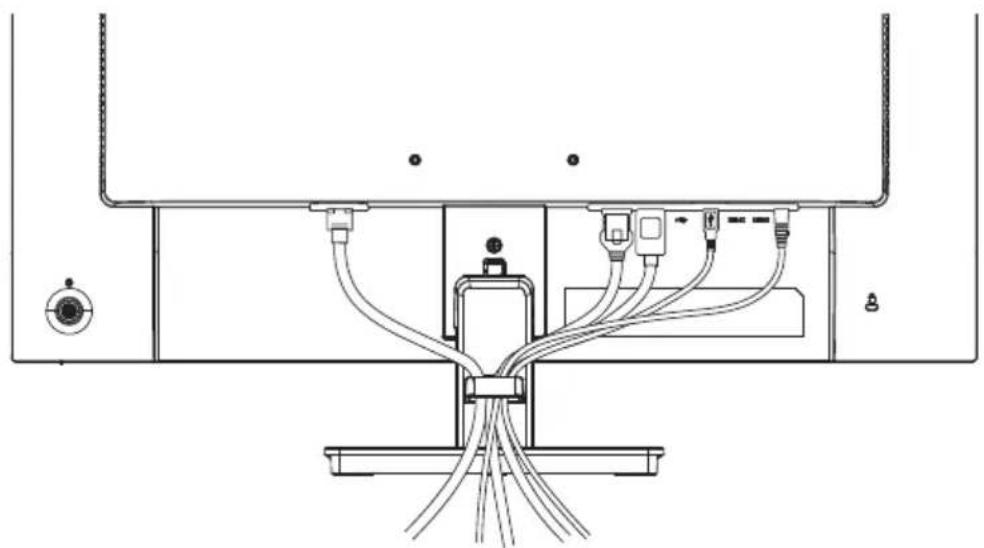

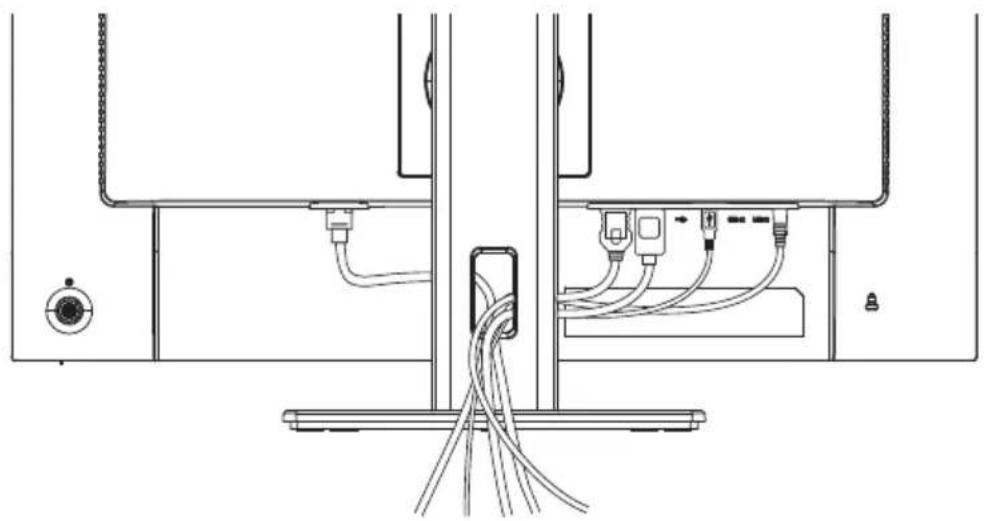

[ Rassemblez les câble ]

Passez les câbles à travers le Passage des câbles pour les regrouper.

CONNEXION DE VOTRE MONITEUR :

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Connectez l'ordinateur au moniteur avec le câble de signal.
③ Brancher l'ordinateur au moniteur à l'aide le câble USB.
④ Connectez l'ordinateur au moniteur à l'aide du câble USB (Type-C-C) lorsque vous visualisez des images sur votre moniteur via le connecteur USB Type-C ou lorsque vous utilisez la fonction hub USB du moniteur.
⑤ Connectez d'abord le câble d'alimentation au moniteur puis sur la prise électrique.
⑥ Allumez votre écran et votre ordinateur.

NOTEZ

■ Assurez-vous que l'installation du bâtiment dispose d'un disjoncteur de 120/240V, 20A (maximum).
■ Le câble de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le câble fourni avec le moniteur est un connecteur au standard. Si un câble spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau régional iiyama.
■ Le matériel connectable de Type A doit être connecté à la Prise de Terre.
■ La prise doit être installée à proximité de l'équipement avec une accessibilité facile.
■ Une utilisation excessive du son via le casque/ou autres écouteurs peut entraîner des dégâts voire la perte de l'ouïe.

[ Exemple de connexion ]

* Disponible pour ProLite X2797QSU seulement.

[ Rassemblez les câble ]

Passez les câbles à travers le Passage des câbles pour les regrouper.

DÉCONNECTER VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Déconnectez d'abord la source d'alimentation, puis débranchez le câble d'alimentation du moniteur.
③ Débranchez le câble USB de l'ordinateur et du moniteur.
④ Déconnectez le câble de signal de l'ordinateur et du moniteur.

MISE EN ROUTE DE L'ORDINATEUR

■ Fréquences du signal

Passez aux fréquences souhaités détails à la page 42 "FRÉQUENCES DE SYNCHRONISATION".

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU

■ Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
■ Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
■ Vous pouvez ajuster la hauteur du moniteur jusqu'à 150 mm et l'angle de vision, jusqu'à 60° à gauche et à droite, 23° vers le haut et 5° vers le bas.

NOTEZ

■ Ne pas toucher l'écran LCD quand vous ajustez la hauteur ou l'angle de vision.
Cela pourrait engendrer des dommages ou fêlures de l'écran LCD.
■ Attention la prudence est recommandée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
■ Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

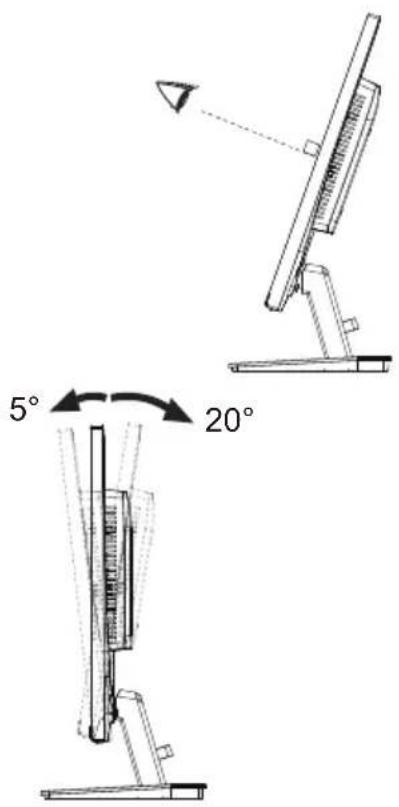

■ Pour une vision optimale, il est recommandé de regarder le moniteur bien en face.
■ Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
■ Vous pouvez régler l'angle du moniteur jusqu'à 20° vers le haut et 5° vers le bas.
■ Afin de vous assurer une position du corps saine et relaxe quand vous regardez l'image du moniteur dans votre espace de travail, il est recommandé que le réglage de l'angle d'inclinaison n'excède pas 10°. Réglez ensuite l'angle du moniteur comme vous le désirez.

NOTEZ

■ Ne touchez pas l'écran LCD lorsque vous réglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
■ Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.

5° 20°

UTILISATION DU MONITEUR

Pour créer la meilleure image possible, votre moniteur LCD iiyama a été préréglé en usine avec le CALENDRIER CONFORME indiqué à la page 42. Vous pouvez également régler l'image en suivant les instructions ci-dessous.

① Appuyez sur le Joystick [Centre] sur le moniteur pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant la manette [◇/◇].

Bats - A/W Start - Power

② Sélectionnez l'élément de menu qui contient l'icône de réglage correspondant au réglage que vous souhaitez effectuer. Appuyez sur la manette [Centre]. Ensuite, en inclinant la manette [☐/☐] pour mettre en surbrillance l'icône de réglage souhaitée.
③ Appuyez à nouveau sur la manette [Centre] . En inclinant la manette [◇/◇] pour effectuer l'ajustement ou le réglage approprié.
④ Appuyez sur la manette [Centre], puis utilisez la manette [⇐] pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale OSD, sélectionnez l'élément "OSD" du Menu, puis appuyez sur la manette [Centre]. Puis, sélectionnez "Position V." en utilisant la manette [◇/◇]. Une échelle de réglage devient active après un nouvel appui sur la manette [Centre]. Utilisez ensuite la manette [◇]◇ pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.

iivama Prolo No XEB2737H5U 1528 X 1083 90Hz OP Réplage de l'image Réplage de la couleur OBO Longue Extrui Extrui Select entre Position M: $0 Position V: $0 Routure OBO Date d'effichage OBO Arrive plus OBO Contrôle DD/DDI Afficher les informations 1020 X 1080 12kHz HCM Alundi Basic

Appuyez ou inclinez le Joystick [Centre] et enfin inclinez-le [◇] pour fermer la fonction d'affichage à l'écran. Toutes les modifications sont enregistrées dans la mémoire.

NOTEZ

■ Lorsque l'utilisation de manette est abandonnée pendant l'ajustement, la fenêtre OSD disparaît après le délai défini pour la "Délai affichage OSD". L'inclinaison du manette [↔] peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparaît. Évitez d'éteindre le moniteur pendant l'utilisation du Menu..

CONTENU DU MENU

Veuillez comprendre à l'avance que la modification de certains éléments de menu peut affecter d'autres ajustements ou paramètres.

Réglage de l'image Picture Adjust

iYama ProLie X8270/HBU 1925 X 1000 60Hz DP Réglage de l'image Réglage de la couleur G8D Longue Extra1 Extra2 Sénot, entire Lumin possible Contrave ECO Contr. avance OVEROR/VE Reduction du lieu de bouge ADAPTIVE SYNC Alturi Étint Étint Étint Étint

Ajustement Problème /	Option Manette
Luminosité *1BrightnessRaccourci	Trop sombreTrop lumineux
ContrasteContrast	Trop terneTrop intense
ECO ECORaccourci	Eteint Normal
	Mode1 La luminosité du rétro-éclairage est réduite.
	Mode2	La luminosité du rétro-éclairage est plus réduite qu'en mode 1.
	Mode3	La luminosité du rétro-éclairage est plus réduite qu'en mode 2.
Contr. avancéAdv. Contrast	Allumé Augmentation du taux de contraste
	Eteint Rapport de contraste typique
	NOTEZContraste avancé règle la luminosité en fonction de l'image et améliore le rapport de contraste pendant la lecture d'un film.
OverdriveOverdrive	Eteint / 1 / 2 / 3 / 4 / 5Il améliore le temps de réponse des niveaux de gris de l'écran LCD panneau. Un niveau plus élevé se traduit par un temps de réponse plus rapide.
Réduction du flou de bougé *2Motion Blur Reduction	Eteint / 1 / 2 / 3 / 4 / 5 / 6 / 7Améliorer le temps de réponse de l'image animée de l'écran LCD.
Adaptive SyncAdaptive Sync	Allumé	Active la fonction de synchronisation adaptative.
	Eteint La fonction Adaptive Sync est désactivée.

*1 Réglez la luminosité lorsque vous utilisez le moniteur dans une pièce sombre et que vous avez l'impression que l'écran est trop lumineux.
*2 Laréduction du flou de mouvement n'est disponible que lorsque le taux de rafraîchissement est de 75 Hz ou plus.

Raccourci

Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.

• Luminosité: Inclinez la manette vers la gauche [⇐] lorsque le menu n'est pas affiché.
• Eco: Inclinez la manette vers la gauche [◀] lorsque le menu n'est pas affiché.

LUMINOSITÉ I-STYLE COLOR ECO Sortie : ◀ SÉlect : ▶ / Pousser

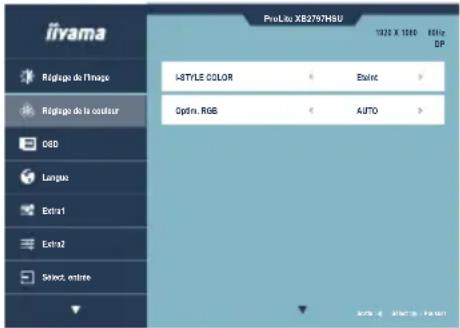

Réglage de la couleurColor Settings
Ajustement Probleme	/ Option	Manette
i-Style Color i-Style Color Raccourci	Eteint	Retour à un état défini par le réglage des couleurs, à l'exception de i-Style Color.
	Standard	Pour l'environnement général de Windows et les paramètres par défaut du moniteur.
	Jeux Pour l'environnement de jeu PC.
	Cinéma Pour	l'environnement du cinéma.
	Paysage Pour	l'environnement scénique.
	Texte	Pour l'édition et la visualisation de textes dans un environnement de traitement de texte.
Optim. RGBRGB Range	Auto	Sélectionner automatiquement Limité ou Complet.
	Plein	Pour un signal d'échelle de couleur pleine gamme
	Limite Pour un signal à échelle de couleurs limitée
Temperature CouleurColor Temperature	9300K Couleur froide
	7500K Couleur normale
	6500K Couleur chaude
Pre-Reglage UtilisateurUser Preset	Rouge	Trop faibleTrop fort
	Vert
	Bleu

Raccourci

Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.

- I-Style Color: Inclinez la manette vers la gauche [♣] lorsque le menu n'est pas affiché.

LUMINOSITÉ I-STYLE COLOR ECO Sortie : ◀ SÉlect : ▶ / Pousser

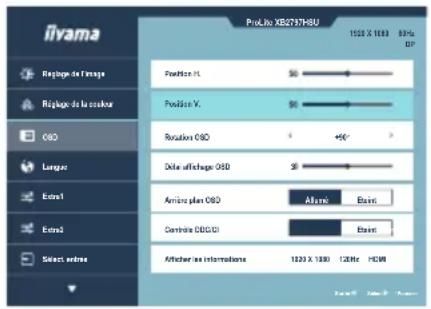

Ajustement Probleme	/ Option	Manette
Position H.OSD Horizontal Position	L'OSD est trop à gaucheL'OSD est trop à droite
Position V.OSD Vertical Position	L'OSD est trop basL'OSD est trop élevé
Rotation OSD *OSD Rotate	Tournez l'OSD.0° / +90° / -90°
Délai affichage OSDOSD Time	Vous pouvez régler la durée d'affichage de l'OSDentre 5 et 30 secondes.
Arrière plan OSDOSD Background	Allumé L'arrière-plan de l'OSD est rendu transparent.
	Eteint Renvoyer l'arrière-plan de l'OSD.
Contrôle DDC/CIDDC/CI Control	Allumé DDC/CI est activé.
	Eteint DDC/CI est désactivé.
Afficher les informationsDisplay Information	Affiche des informations concernant le signal d'entrée actuelprovenant de la carte graphique de votre ordinateur.
	NOTEZ Consultez le guide de l'utilisateur de votrecarte graphique pour plus d'informations sur lamodification de la résolution et de l'actualisation.

* Disponible uniquement pour les modèles ProLite XB2497HSU / XB2797HSU / XB2797QSU.
+90° : Convient au mode portrait avec le moniteur tourné vers la droite.
-90° : Convient au mode portrait avec le moniteur tourné vers la gauche.

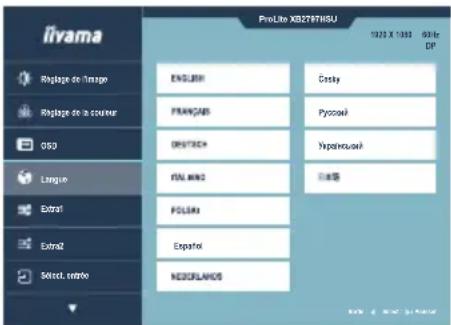

Langue Language

ProLite X8278718SU 1923 X 1955 00:00 DP ENGLISH Cassay FRANÇAÏB Pycocoul DEUTRICH Yapatinoucal FISL AINZ Elaïgre POLELAÏA Español NEDICILIANOS

Problème / option

English Anglais Nederlands Néerlandais
Français Français Česky Tchéque
Deutsch Allemand Русский Russe
Italiano Italien Український Ukrainien
Polski Polonais		日本語	Japonais
Español Espagnol

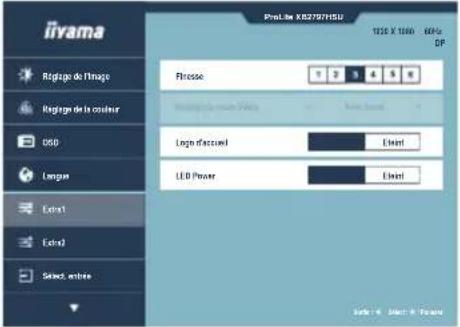

Extra1Extra1
Ajustement Problème / Option Manette
FinesseSharpness	1 2 3 4 5 6Vous pouvez modifier la qualité de l'image de 1 à 6 (de net à doux).Appuyez à droite pour modifier la qualité de l'image en ordre numérique. Appuyez sur la touche gauche pour modifier l'image dans l'ordre numérique inverse.
Réglage du mode Vidéo *Video Mode Adjust	Plein écran Affichage de l'extension
	Format Affichage de l'expansion de l'Aspect
Logo d'accueilOpening Logo	Allumé Le logo d'ouverture est activé.
	Eteint Le logo d'ouverture est désactivé.
LED PowerPower LED	Allumé L'indicateur d'alimentation est allumé.
	Eteint L'indicateur d'alimentation est éteint.
	NOTEZ Désactivez l'indicateur d'alimentation si vous êtes gêné par la lumière.

* Il peut s'afficher au centre de l'écran avec un rapport d'aspect de 4:3, 5:4 ou 16:10 lorsque la résolution vidéo d'entrée est de 4:3, 5:4 ou 16:10.

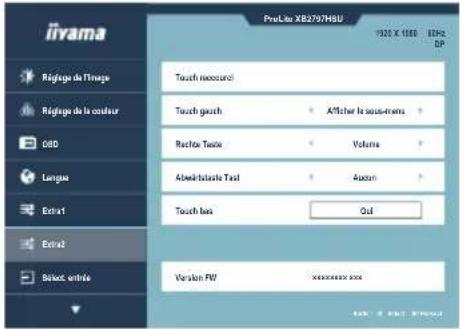

Extra2Extra2
Ajustement Probleme / option
Touch raccourciShortcut Key	Touche gauch	Afficher le sous-menu	Réglage du mode vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	Rechte Taste	Volume Réglage du mode vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	AbwärtstasteTast	Aucun Réglage du mode vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	Touch bas	Les affectations du menu sont réinitialisées aux paramètres d'usine.
NOTEZ Vous pouvez attribuer un menu sélectionné parmi les options ci-dessus au joystick.
Version FWFW Version	Afficher la version du micrologiciel.

Sélect. entrée Input Select	ProLite X(B)2497HSU / X(B)2797HSU ProLite X(B)2797QSU
Ajustement Probleme / option
Sélect. entrée Input SelectDirect	AUTO Sélection automatique du signal d'entrée.
	Manuel	HDMI-1 Sélectionnez l'entrée numérique (HDMI).
		HDMI-2 * Sélectionnez l'entrée numérique (HDMI).
		DisplayPort (DP)	Sélectionnez l'entrée numérique(DisplayPort).
	NOTEZSi l'option AUTO est sélectionnée, elle sera automatiquement sélectionnée lorsqu'une seule source est disponible. Si plusieurs sources d'entrée sont disponibles et que vous sélectionnez l'une d'entre elles, l'option AUTO n'est pas disponible. Si plusieurs entrées sont connectées, il se peut que le moniteur ne récupère pas la dernière entrée utilisée après l'avoir éteint et rallumé. Elle n'est possible que lorsque vous définissez une source spécifique.

iivama
Risplage de l'image		MANUEL TO
Risplage de la couleur
GSD
Langue
Extra1
Extra2
Sliced, entre

liyama
Rajlage de l'image	Select, entire	NANUEL TO
Rajlage de la couleur	MANUEL
DSP	HDMI-1	SELECTION
Langue	HDMI-2	SELECTION
Extra1
Extra2
Select, entire

* Disponible pour ProLite X(B)2797QSU seulement.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

- Sélection de l'entrée: Inclinez la manette [◇] lorsque le menu n'est pas affiché, le menu suivant s'affiche.

AUTO HDMI 1 HDMI 2 DISPLAYPORT (DP) Sortie : ◀ SÉlect : ▶ / Pousser

Réglage audioAudio Settings
Ajustement Probleme	/ Option	Manette
Volume VolumeRaccourci	Trop douxTrop fort
Muet Mute AudioRaccourci	Allumé Désactiver temporairement le son.
	Eteint	Ramène le volume sonore au niveau précédent.

Raccourci

Vous pouvez accéder rapidement au menu spécifique en effectuant les opérations suivantes.

- Volume: Inclinez la manette vers la droite [⇨] lorsque le menu n'est pas affiché.

50 Sortie : ▲ / ▼ / Pousser

- Muet: Inclinez le joystick vers la droite [⇨] pendant environ 3 secondes lorsque le menu n'est pas affiché.

RestaurerReset
Sous-menu Problème	/ option
Remise à zéro tataleReset All?	Oui Les données préréglées en usine sont restaurées.

■ Mode Verrouillage

L'OSD peut être verrouillé pour éviter un changement de réglage accidentel.

1. Assurez-vous que le moniteur est allumé.
2. Le verrouillage de l'OSD sera activé, lorsque vous inclinez la manette [☐] pendant environ 10 secondes. Si vous tentez d'accéder à l'OSD avec la manette, le massage «OSD verrouillé» apparaîtra sur l'écran.
3. Le verrouillage de l'OSD sera désactivé, lorsque vous inclinez la manette [◇] à nouveau pendant environ 10 secondes.

La fonction du Commutateur d'alimentation peut être verrouillée pour éviter une mise sous tension accidentelle.

1. Assurez-vous que le moniteur est allumé.
2. La fonction du Commutateur d'alimentation sera verrouillée en inclinant la manette [♂] pendant environ 10 secondes. Si vous essayez d'éteindre le moniteur en appuyant sur la manette, un message «Verr. Marche/Arrêt» apparaîtra à l'écran.
3. La fonction du Commutateur d'alimentation sera déverrouillée en inclinant à nouveau la manette [4 pendant environ 10 secondes.

SYSTÈME VEILLE

Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active. Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

■ Mode veille

Quand le signal vidéo de l'ordinateur sont inactifs, le moniteur entre en mode veille, ce qui réduit la consommation électrique à moins de 0,5W*. L'écran devient noir, et le voyant d'alimentation devient orange. À partir du mode veille, l'image réapparaît après quelques secondes soit en touchant de nouveau le clavier ou la souris.

* Lorsque les périphériques USB ne sont pas connectés.

DEPANNAGE

En cas de dysfonctionnement du moniteur, procéder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontré. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas être corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème Contrôle

① L'image n'apparaît pas.

(Le voyant □ Le câble d'alimentation est-il correctement branché ? d'alimentationne □ L'interrupteur marche-arrêt est-il sur ON ? s'allume pas) □ Vérifier à l'aide d'un autre appareil que la prise secteur fonctionne.

(Le voyant d'alimentation est bleu) □ Si l'économiseur d'écran est activé, toucher la souris ou l'écran. □ Augmenter le Contraste et/ou la Luminosite. □ L'ordinateur est-il allumé ? □ Le câble de signal est-il correctement ranché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la valeurs du moniteur ?

(Le voyant d'alimentation est orange) □ Si le moniteur est en mode veille, toucher la souris ou l'écran. □ L'ordinateur est-il allumé ? □ Le câble de signal est-il correctement branché ? □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

② L'écran n'est pas □ Le câble de signal est-il correctement branché ?
synchronisé. □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
③ L'écran n'est pas centré. □ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?
④ L'écran est trop lumineux ou trop □ Le niveau de sortie vidéo de l'ordinateur est-il dans la plage de valeurs du moniteur ?
⑤ L'écran tremble. □ La tension d'alimentation est-elle dans la plage de valeurs du moniteur ?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur ?

Problème

Contrôle

⑥ Pas de son.

□ L'équipement audio (Ordinateur etc.) est en marche.
□ Augmentez le volume.
□Le Muet est Eteint.
□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

⑦ Le son est trop fort ou trop faible.

□ Le niveau de sortie de l'équipement audio est dans les spécifications du moniteur.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre moniteur.

Veuillez visiter notre site Web : https://iiyama.com pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent être sujets à modifications, sans préavis.

CARACTÉRISTIQUES TECHNIQUES : ProLite XB2497HSU-B1 / W1

Catégorie de taille 23,8"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 23,8" (60,5cm)
	Taille du point 0,275mm H × 0,275mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive-Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive-Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive-Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 1920 × 1080, 120HzHDMI(Adaptive-Sync: Allumé): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Eteint): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz
Connecteur d'entrée HDMI, DisplayPort
Signal vidéo en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USB Taille du connecteur		1 Montante - Type-B4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 1.5A)×2
Prise Casque ^*2		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale 527,0mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée ^*2		12W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		539,0 × 373,5 - 496,5 × 209,5mm / 21,2 × 14,7 - 19,6 × 8,2" (L×H×P)4,7kg / 10,4lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: Gauche / Droite: 60 degrés chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque
Conditions de fonctionnement		Utilisation: Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage: Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.

*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite X2497HSU-B1 / W1

Catégorie de taille 23,8"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 23,8" (60,5cm)
	Taille du point 0,275mm H × 0,275mm V
	Luminosité 350cd/m	^2 (Typique), 155cd/ m^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive-Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive-Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive-Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 1920 × 1080, 120HzHDMI(Adaptive-Sync: Allumé): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Eteint): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz
Connecteur d'entrée HDMI, DisplayPort
Signal vidéo en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USBTaille du connecteur		1 Montante - Type-B4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 1.5A)×2
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale 527,0mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2		12W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		539,0 × 387,0 × 175,0mm / 21,2 × 15,2 × 6,9" (L×H×P)3,3kg / 7,3lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
^*2 Lorsque les périphériques USB ne sont pas connectés.

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 27" (68,6cm)
	Taille du point 0,311mm H × 0,311mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive-Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive-Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive-Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 1920 × 1080, 120HzHDMI(Adaptive-Sync: Allumé): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Eteint): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz
Connecteur d'entrée HDMI, DisplayPort
Signal vidéo en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USB Taille du connecteur		1 Montante – Type-B4 Descendante – Type-A(DC5V, 900mA)×2, Type-C(DC5V, 0,9A)×2
Prise Casque * ^1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		597,9mm L × 336,3mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée * ^2		14W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		611,5 × 403,5 - 547,0 × 209,5mm / 24,1 × 15,9 - 21,5 × 8,2" (L×H×P)5,4kg / 11,9lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: Gauche / Droite: 60 degrés chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque
Conditions de fonctionnement		Utilisation: Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage: Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite X2797HSU-B1

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 27" (68,6cm)
	Taille du point 0,311mm H × 0,311mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive-Sync: Allumé):Horizontale: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive-Sync: Eteint):Horizontale: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive-Sync: Allumé):Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 1920 × 1080, 120HzHDMI(Adaptive-Sync: Allumé): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Eteint): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz
Connecteur d'entrée HDMI, DisplayPort
Signal vidéo en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USB Taille du connecteur		1 Montante - Type-B4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 0,9A)×2
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		597,9mm L × 336,3mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2		14W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		611,5 × 427,5 × 190,0mm / 24,1 × 16,8 × 7,5" (L×H×P)4,0kg / 8,8lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 27" (68,5cm)
	Taille du point	0,233mm H × 0,233mm V
	Luminosité 350cd/m ^2 (Typique), 155cd/m ^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzHDMI(Adaptive-Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 HzDisplayPort(Adaptive-Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzDisplayPort(Adaptive-Sync: Allumé):Horizontale: 112,0-112,0 kHz, Verticale: 48-75 Hz
Résolution Native 2560 × 1440, 3,7Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 2560 × 1440, 75HzHDMI(Adaptive-Sync: Allumé): 2560 × 1440, 75HzDisplayPort(Adaptive-Sync: Eteint): 2560 × 1440, 75HzDisplayPort(Adaptive-Sync: Allumé): 2560 × 1440, 75Hz
Connecteur d'entrée HDMI, DisplayPort
Signal vidéo en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USB Taille du connecteur		1 Montante – Type-B4 Descendante – Type-A(DC5V, 900mA)×2, Type-C(DC5V, 0,9A)×2
Prise Casque * ^1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée * ^2		16W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		613,0 × 403,5 - 547,5 × 209,5mm / 24,1 × 15,9 - 21,6 × 8,2" (L×H×P)5,4kg / 11,9lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: Gauche / Droite: 60 degrés chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque
Conditions de fonctionnement		Utilisation: Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage: Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
^*2 Lorsque les périphériques USB ne sont pas connectés.

CARACTÉRISTIQUES TECHNIQUES : ProLite X2797QSU-B1

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 27" (68,5cm)
	Taille du point 0,233mm H × 0,233mm V
	Luminosité 350cd/m	^2 (Typique), 155cd/ m^2 (Par défaut / Économie d'énergie)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzHDMI(Adaptive-Sync: Allumé):Horizontale: 30,0-112,0 kHz, Verticale: 48-75 HzDisplayPort(Adaptive-Sync: Eteint):Horizontale: 30,0-112,0 kHz, Verticale: 55-75 HzDisplayPort(Adaptive-Sync: Allumé):Horizontale: 112,0-112,0 kHz, Verticale: 48-75 Hz
Résolution Native 2560 × 1440, 3,7Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 2560 × 1440, 75HzHDMI(Adaptive-Sync: Allumé): 2560 × 1440, 75HzDisplayPort(Adaptive-Sync: Eteint): 2560 × 1440, 75HzDisplayPort(Adaptive-Sync: Allumé): 2560 × 1440, 75Hz
Connecteur d'entrée HDMI, DisplayPort
Signal vidéo en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USBTaille du connecteur		1 Montante - Type-B4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 0,9A)×2
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puissance absorbée *2		16W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		613,0 × 428,5 × 190,0mm / 24,1 × 16,9 × 7,5" (L×H×P)4,0kg / 8,8lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température Humidité 5 à 35°C / 41 à 95°FStockage : Température Humidité 10 à 80% (sans condensation)-20 à 60°C / -4 à 140°F10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garanti.
*2 Lorsque les périphériques USB ne sont pas connectés.

( ) : Plage d'ajustement maximum

( ) : Plage d'ajustement maximum

( ) : Plage d'ajustement maximum

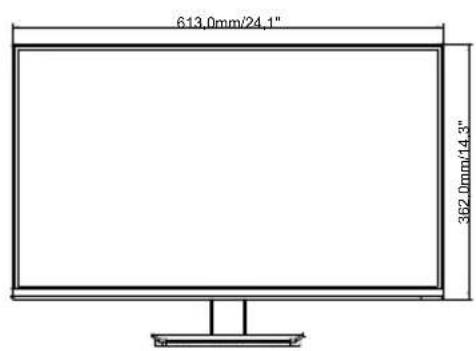

DIMENSIONS : ProLite X2797QSU

613.0mm/24.1" 362.0mm/14.3"

47.5mm/1.9" 428.5mm/16.9"

215.0mm/8,4" 190.0mm/7,5"

FRÉQUENCES DE SYNCHRONISATION

Mode video	Fréquence horizontale	Fréquence verticale	Horloge à points
800 × 600	37,880kHz 60,	320Hz 40,000MHz
	46,880kHz 75,	000Hz 49,500MHz
1024 × 768	48,360kHz 60,	000Hz 65,000MHz
	60,020kHz 75,	030Hz 78,750MHz
1280 × 1024	63,980kHz 60,	020Hz	108,000MHz
	79,980kHz 75,	020Hz 135,000MHz
1680 × 1050 65	290kHz 59,950Hz	146,250MHz
1920 × 1080	67,500kHz 60,	000Hz	148,500MHz
	83,390kHz 74,	970Hz 174,500MHz
	110,000kHz 10	0,000Hz 228,800MHz *
	137,280kHz 12	0,000Hz 285,500MHz *
2560 × 1440	88,890kHz 60,	018Hz 241,770MHz *
	111,860kHz 74,	970Hz 304,250MHz *

NOTEZ

*1 Disponible pour ProLite XB2497HSU, X2497HSU, XB2797HSU, X2797HSU uniquement.
*2 Disponible pour ProLite XB2797QSU, X2797QSU uniquement.
