Marque	IIYAMA
Modèle	ProLite X2797HSU
Catégorie	Moniteur
Taille d'écran	27 pouces (68,6 cm)
Technologie de la dalle	IPS
Résolution native	1920 x 1080 (Full HD)
Luminosité	350 cd/m² (typique)
Rapport de contraste	1500:1 (typique), Contr. avancé disponible
Temps de réponse (MPRT)	1 ms
Angle de vue	178° / 178° (89° chaque direction)
Connectivité vidéo	1 x HDMI, 1 x DisplayPort
Hub USB	USB 3.2 Gen 1: 1 entrée Type-B, 2 sorties Type-A, 2 sorties Type-C
Haut-parleurs	2 x 2 W stéréo
Prise casque	Oui (mini-jack 3.5 mm stéréo)
Réglages ergonomiques	Hauteur (150 mm), inclinaison (20° haut, 5° bas), pivot (gauche/droite 60°), rotation (90°)
Montage VESA	100 x 100 mm
Consommation électrique	14 W (typique), veille <0.5 W
Alimentation	100-240 VAC, 50/60 Hz
Dimensions (avec socle)	611,5 x 427,5 x 190,0 mm
Poids net	4,0 kg
Fonctions spéciales	Adaptive Sync, Eye Comfort, sans scintillement, mode ECO, Overdrive, réduction du flou de mouvement
Contenu de l'emballage	Câble d'alimentation, câble HDMI, câble USB, câble DisplayPort, pied, socle, guide de sécurité, guide de démarrage rapide

FOIRE AUX QUESTIONS - ProLite X2797HSU IIYAMA

Comment assembler le pied du moniteur ?

Placez le moniteur face vers le bas sur un tissu doux. Enfoncez le pied dans le moniteur jusqu'au clic, puis installez le socle et serrez la vis à pouce avec le tournevis fourni. Pour le retrait, appuyez sur le bouton de déverrouillage et retirez le pied.

Comment régler la hauteur et l'angle de l'écran ?

Tenez le moniteur par la base pour éviter qu'il ne bascule. Réglez la hauteur jusqu'à 150 mm et l'inclinaison de 20° vers le haut à 5° vers le bas. Pour les modèles avec pivot, vous pouvez aussi tourner l'écran en mode portrait.

Quels câbles sont nécessaires pour connecter l'ordinateur ?

Utilisez le câble HDMI ou DisplayPort fourni pour la vidéo. Si vous souhaitez utiliser le hub USB, connectez également le câble USB Type-B de l'ordinateur au moniteur. Pour la charge via USB-C, utilisez un câble USB-C.

Comment activer la fonction Adaptive Sync ?

Dans le menu OSD, allez dans Picture Adjust, puis sélectionnez Adaptive Sync et mettez-le sur Allumé. Cette fonction réduit les déchirures d'écran lorsque votre carte graphique la prend en charge.

Comment nettoyer l'écran LCD ?

Éteignez et débranchez le moniteur. Utilisez un chiffon doux et sec. Pour les taches tenaces, humidifiez légèrement le chiffon avec un détergent doux dilué, essorez-le bien et essuyez. N'utilisez jamais d'alcool, de solvants ou de lingettes chimiques.

Que faire si l'écran reste noir ?

Vérifiez que le câble d'alimentation est branché et que le moniteur est allumé (voyant bleu). Si le voyant est orange, le moniteur est en veille : bougez la souris ou appuyez sur une touche. Assurez-vous que le câble vidéo est bien connecté et que l'ordinateur est allumé.

Comment réduire la consommation d'énergie ?

Utilisez le mode ECO dans le menu OSD (Picture Adjust). Il propose plusieurs niveaux qui réduisent la luminosité du rétro-éclairage. Vous pouvez aussi activer le mode veille automatique dans les paramètres de votre ordinateur.

Puis-je faire pivoter l'écran en mode portrait ?

Oui, ce moniteur prend en charge la rotation à 90° dans les deux sens. Pour cela, ajustez d'abord la hauteur au maximum, puis faites pivoter doucement l'écran. Vous devrez peut-être aussi configurer l'orientation dans les paramètres d'affichage de votre ordinateur.

Comment utiliser le joystick de commande ?

Le joystick se trouve à l'arrière du moniteur. Appuyez dessus pour ouvrir le menu OSD. Inclinez-le vers le haut ou le bas pour naviguer, vers la gauche ou la droite pour les raccourcis (luminosité, volume, etc.). Un appui long de 6 secondes éteint le moniteur.

Comment verrouiller les réglages OSD ?

Assurez-vous que le moniteur est allumé. Inclinez le joystick vers le bas pendant environ 10 secondes jusqu'à ce que le message «OSD verrouillé» apparaisse. Pour déverrouiller, répétez la même action.

MODE D'EMPLOI ProLite X2797HSU IIYAMA

MODE D'EMPLOI Pro Lite

LCD Monitor

Merci d'avoir choses le moniteur LCD iiyama. Nous recommendons pour dire ce manuel complet soigneusement avant d'installer et alimenter le moniteur. Conserver ce manuel pour toute referrerce ulterieure.

FRANÇAIS

Ce monitreur LCD est conforme aux spécifi cations des directives CE/UE 2014/30/UE, aux directives EMC, les basses tensions 2014/35/UE, directives ErP 2009/125/CE et directives RoHS 2011/65/UE.

La sensibilité electromagnétique a étécision à un niveau permettant une utilisation correcte en milieu résidentiel, bureaux et locaux d'industrie légère et d'entreprises de petite taille, à l'intérieur aussi bien qu'à l'extérieur des immeubles. Tout lieu d'utilisation devra se caractériser par sa connexion à un système public d'alimentation électriqueasse tension.

Nous recommendons le recyclage des produits usages. Contacter vous revendeur ou le support iiyama. Des informations sur le recyclages sont disponibles sur le site Internet : https://iiyama.com

Nous nous réservons le droit de modifier les caractéristiques de nos produits sans préavis.
Toutes les marques de fabrique utilisées dans ce mode d'emploi appartiennent à leurs propriétaires respectifs.
- Numéro d'enregistrement Epré

XB2497HSU-B1:2428040XB2497HSU-W1:2428042X2497HSU-B1:2428039X2497HSU-W1:2434432

XB2797HSU-B1:2436202XB2797HSU-W1:2436210X2797HSU-B1:2436189

XB2797QSU-B1:2482039XB2797QSU-W1:2482056X2797QSU-B1:2481987

TABLE DES MATIERES

POUR VOTRE SECURITE 1

CONSIGNES DE SECURITE 1

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)...3

SERVICECLIENT 3

ENTRETIEN 4

AVANT D'UTILISER LE MONITEUR 5

FONCTIONS 5

VERIFICATION DU CONTENU DE L'EMBALLAGE 5

UTILISATION DU BRAS OU DU SUPPORT 6

ASSEMBLAGE ET DEMONTAGE DU SUPPORT :

ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU..8

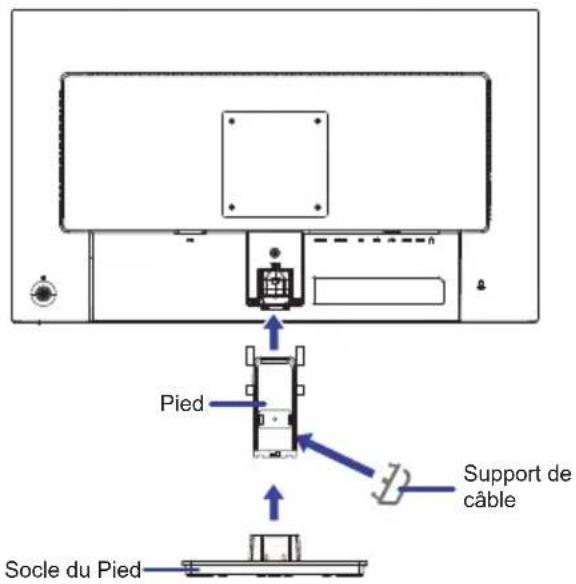

ASSEMBLAGE ET DEMONTAGE DU SUPPORT :

ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU....10

COMMANDES ET CONNECTEURS :

ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU..11

COMMANDES ET CONNECTEURS :

ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU....12

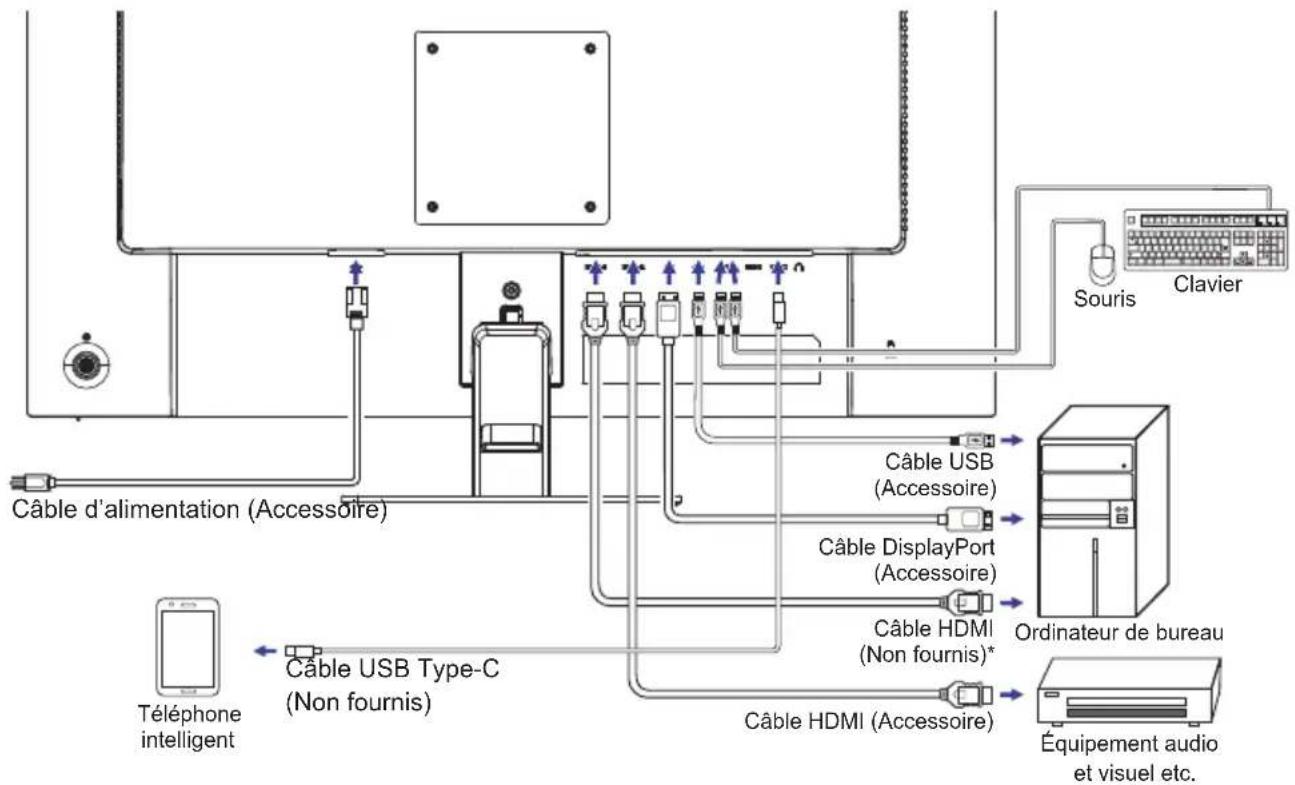

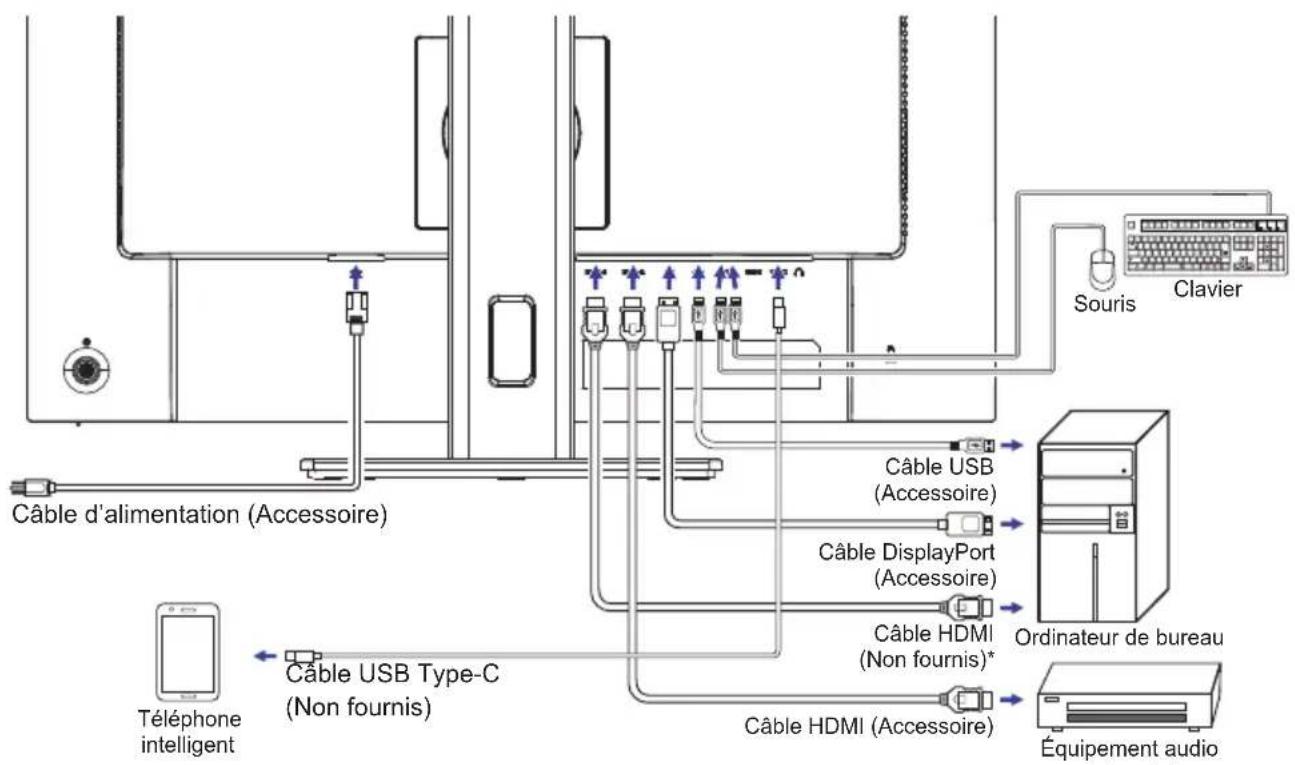

CONNEXION DE VOTRE MONITEUR :

ProLite XB2492HSU / ProLite XB2792HSU / ProLite XB2797QSU..13

CONNEXION DE VOTRE MONITEUR :

ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU....15

DECONNECTER VOTRE MONITEUR 17

MISE EN ROUTE DE L'ORDINATEUR 17

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION :

ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU..17

RéGLAGE DE L'ANGLE DE VISION :

ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU....18

UTILISATION DU MONITEUR 19

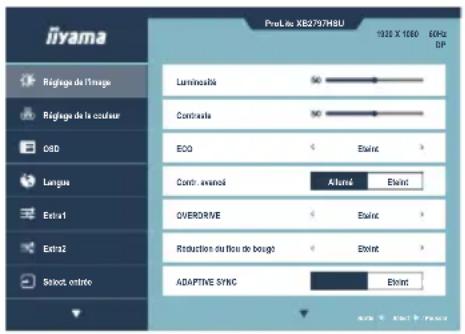

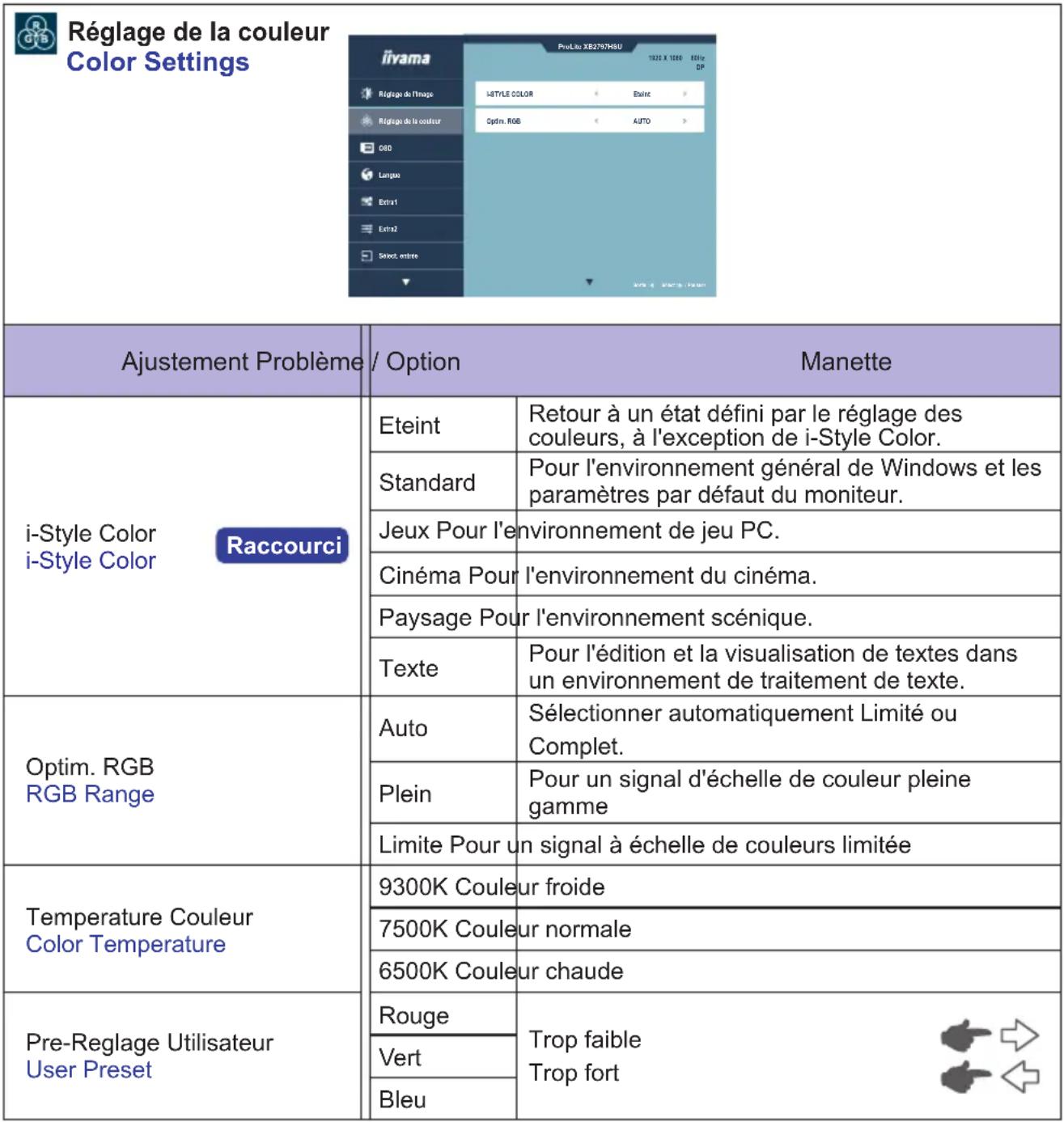

CONTENU DU MENU 20

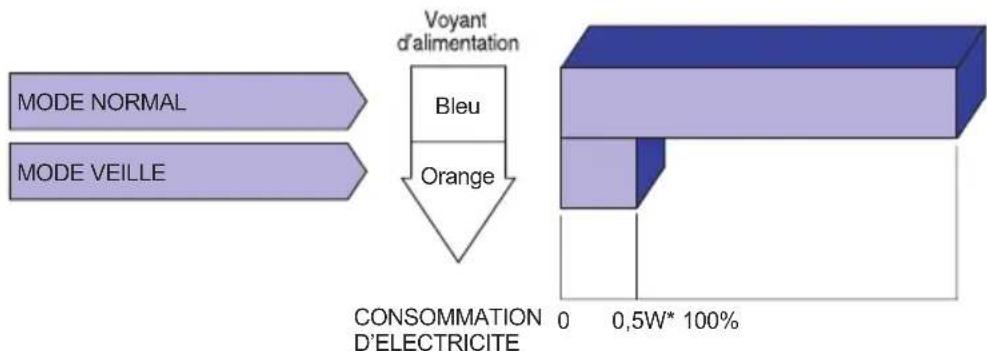

SYSTÉME VEILLE 30

DEPANNAGE 31

INFORMATIONS DE RECYCLAGE 32

ANNEXE 33
CARACTERISTIQUES TECHNIQUES:
ProLite XB2497HSU-B1/W1 33
CARACTERISTIQUES TECHNIQUES:
ProLite X2497HSU-B1/W1 34
CARACTERISTIQUES TECHNIQUES:
ProLite XB2797HSU-B1 / W1 35
CARACTERISTIQUES TECHNIQUES:
ProLite X2797HSU-B1 36
CARACTERISTIQUES TECHNIQUES:
ProLiteXB2797QSU-B1/W1 37
CARACTERISTIQUES TECHNIQUES:
ProLite X2797QSU-B1 38

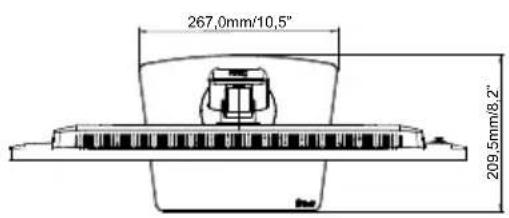

DIMENSIONS:ProLiteXB2497HSU 39
DIMENSIONS:ProLite X2497HSU 39
DIMENSIONS:ProLiteXB2797HSU. 40
DIMENSIONS:ProLite X2797HSU 40
DIMENSIONS:ProLiteXB2797QSU. 41
DIMENSIONS:ProLite X2797QSU 41
FREQUENCES DE SYNCHRONISATION 42

CONSIGNES DE SECURITE

AVERTISSEMENT

MISE HORS TENSION DU MONITEUR EN CAS DE FONCTIONNEMENT ANORMAL

En cas de phénomène anormal tel que de la fumee, des bruits étranges ou de la vapeur, débranchez le moniteur et contactez immeditatement votre revendeur ou le service technique iiyama. Tout autre utilisation peut être dangereuse et peut engender un incendie ou un chic electrique.

NE JAMAIS OUVRIR LE BOITIER

Ce moniteur contient des circuits haute-tension. La dépose du boîtier peut vous exposer à des risques d'incendie ou de chocs électriques.

NE PAS INTRODUIRE D'OBJECTS DANS LE MONITEUR

N'insérez pas d'objets solides ou liquides tel que de l'eau à l'intérieur du monitreur. En cas d'accident, débranchez votre monitreur immédiatement et contactez votre revendeur ou le service technique iiyama. L'utilisation du monitreur avec un objet logé à l'intérieur peut engendrer un incendie, un choc électrique ou des dommages.

INSTALLER LE MONITEUR SUR UNE SURFACE PLANE ET STABLE

Le moniteur peut blesser quelqu'un s'il tombe ou s'il est lancé.

NE PAS UTILISER SON MONITEUR PRES DE L'EAU

N'utilisez pas le moniteur à proximé d'un point d'eau pour éviter les éclaboussures, ou si de l'eau a été repandue dessus cela peut engendrer un incendie ou un choc électrique.

UTILISER LA TENSION SECTEUR SPECIFIEE

Assurez-vous que le moniter fonctionne à la tension d'alimentation secteur spécifique. L'utilisation d'une tension incorrecte occasionnera un malfonctionnement et peut engendrer un incendie ou un choc électique.

PROTECTION DES CABLES

Ne pas tirer ou plier les cables d'alimentation et de signal. Ne pas poser le moniter ou tout autre objet volumineux sur ces cables. Des cables endommages peuvent engendrer un incendie ou un choc électrique.

CONDITIONS CLIMATIQUES DEFAVORABLES

Il est conseilé de ne pas utiliser le moniteur pendant un orage violent en raison des coupures répetées de courant pouvant entraîner des malfonctions. Il est également conseillé de ne pas toucher à la prise électrique dans ces conditions car elles peuvent engendrer des chocs electromiques.

ATTENTION

INSTALLATION

Pour prévenir les risques d'incendie, de chocs électriques ou de dommages, installez votre monitateur à l'abri de variations brutes de températures et évitez les endroits humides, poussièreux ou enfumés. Vous devrez également évider d'exposer votre moniteur directement au soleil ou tout autre source lumineuse.

NE PAS PLACER LE MONITEUR DANS UNE POSITION DANGEREUSE

Le moniteur peut basculer et causer des blessures s'il n'est pas convenablement installé. Vous doivent également vous assurez de ne pas placer d'objets lourds sur le moniteur, et qu'aucun cable ne soit accessibles à des enfants qui pourrait les tirer et se blesser avec.

ATTENTION

MAINTENIR UNE BONNE VENTILATION

Le moniteur est équipé de fentes de ventilation. Veuillez à ne pas couvir les fentes ou placer un object trop proche afin d'éviter tout risque d'incendie. Pour assurer une circulation d'air suffisante, installer le moniteur à 10 cm environ du mur. En enlevant le pied, les slots de ventilation à l'arrête du moniteur peuvent se bloquer. Ceci peut entraîner une surchauffe et provoquer dommages. Assurez-vous de bien laisser assez de ventilation en enlevant le pied. L'utilisation du moniteur lorsque celui-ci est posé sur sa partie avant, arrêté ou returné ou bien sur un tapis ou un matériel mou peut également entraîner des dommages.

DECONNECTEZ LES CABLES LORSQUE VOUS DEPLACEZ LE MONITEUR

Avant de déplacer le moniteur, désactivez le commutateur de mise sous tension, débranchez le moniteur et assurez-vous que le cable video est déconnecté. Si vous ne le déconnectez pas, cela peut engendrer un incendie et un choc électrique.

DEBRANCHEZ LE MONITEUR

Afin d'éviter les accidents, nous vous recommendons de débrancher votre monitreur s'il n'est pas utilisé pendant une longue période.

TOUJOURS DEBRANCHER LE MONITEUR EN TIRANT SUR LA PRISE

Pour déconnecter l'adaptateur secteur, le cable secteur ou le cable video, tirez toujours par la prise.
Ne jamais tirer par le cable, lui-même, car cela peut entrainer un incendie ou un choc électrique.

NE TOUCHEZ PAS LA PRESE AVEC DES MAINS HUMIDES

Si vous tirez ou inserez la prise avec des mains humides, vous risquez un chic électrique.

LORS DE L'INSTALLATION DU MONITEUR SUR VOTRE ORDINATEUR

Assurez-vous que l'ordinateur soit suffisamment robuste pour supporter le poids car cela pourrait engendrer des dommages à votre ordinateur.

FAITES ATTENTION À VOS MAINS ET VOS DOIGS!

Attention la prudence est recommendée quand vous ajustez la hauteur ou l'angle de vision à ne pas vous coincer les doigts.
■ Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts. (Concerne le model avec la régulation de la hauteur.)

REMARQUE POUR UN USAGE 24/7

Ce produit n'est pas spécifiquement concu pour une utilisation 24/7 dans n'importequel environnement.

REMARQUE SPECIFIQUE À L'UTILISATION D'UN ORDINATEUR DE BUREAU

Ce produit est concu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.

N'INCLINEZ PAS L'ÉCRAN TROP VERS LE BAS

Pour éviter d'endommager l'écran, comme le décollement de la dalle LCD du cadre, assurez-vous que le monitér ne soit pas incliné vers le bas au-delà de sa plage d'ajustement.

N'UTILISEZ PAS D'ALCOOL OU DE DÉSINFECTANTS SUR LE MONITEUR

Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utilissez pas à proximé de celui-ci. De même, n'essuyez pas le moniteur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et détériorer les composants.

AUTRES

RECOMMANDATIONS D'USAGE

Pour prévenir toute fatigue visuelle, n'utilise pas le moniteur à contre-jour ou dans une pieceASF. Pour un comfort et une vision optimum, positionnez l'écran juste au dessous du niveau des yeux et à une distance de 40 à 60 cm (16 à 24 pouces). En cas d'utilisation prolongée du moniteur, il est recommandé de respecter une pause de 10 minutes par heures car la lecture continue de l'écran peut entraîner une fatigue de I'oeil.

REMARQUES SUR LES ECRANS A CRISTAUX LIQUIDES (LCD)

Les symptômes suivants n'indique pas qu'il y a un problème, c'est normal:

NOTEZ

■ Quand vous allumez le LCD pour la première fois, l'image peut etre mal cadree a I'écran suivant le type d'ordinateur que vous utilisez. Dans ce cas ajuster l'imagecorrectement.
La luminosité peut être légèrement inégale selon la configuration de bureau utilisée.
■ En raison de la nature de l'écran LCD, une image rémanente de la précédente vue peut subsister après un nouvel affichage, si la même image a été affichée pendant des heures. Dans ce cas, l'affichage est rétabli lentement en changeant d'image ou en éteignant l'écran pendant des heures.

SERVICECLIENT

NOTEZ

Si vous ne veaz de returner toute matériel et que vous ne possedez plus votre emballage d'origine, merci de contacter toute revendeur ou le service après vente d'iyama pour conseil ou pour remplaner l'emballage.

ENTRETIEN

AVERTIS-SEMENT

Si vous renversez n'importe quel objet solide ou liquide tel que de l'eau à l'intérieur du moniteur, débranchez immédiatement le cable d'alimentation et contactez votre revendeur ou le service technique iiyama.
Pour des raisons de sécurité, eteindre et debrancher le moniteur avant de le nettoyer.

ATTENTION

■ Ne vaporisez pas d'alcool ou de désinfectants directement sur le moniteur et ne les utiliserez pas à proximé de celui-ci. De même, n'essuyez pas le monitaur avec un chiffon ou une lingette contenant de l'alcool ou des désinfectants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier endommager le traitement de surface de l'écran LCD et détériorer les composants.
Pour éviter d'endommager le moniteur (écran LCD, boîtier, bornes de connexion) ou les accessoires, n'utilisez jamais les solvants puissants ou les lingettes de nettoyage suivants. Ils peuvent entraîner une décoloration, une détérioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LC déterminer les composants.

Benzine	Eau hypochloreuse
Diluant	Solvants acides ou alcalins
Alcool	Cire
Eau de Javel	Abrasifs
Peroxyde	Nettoyant pour matériel de bureau
Acétone	Nettoyant pour vitres
Chlorure de méthylène	Papier de soie
Toluène	Mouchoir humide
Ammoniaque	Chiffon chimique
Solution d'hypochlorite de sodium (Eau de Javel)	Papier de nettoyage etc.

NOTEZ

• Ne pas gratter ou frottier l'écran à l'aide d'un objet dur afin de ne pas endommager le panneau LCD.
  ■ Ne laissez pas l'écran LCD mouillé. Si des gouttelettes d'eau ou d'autres liquides se déposent sur l'écran, essuyez-le immédiatement avec un chiffon doux et sec. Si l'eau reste sur l'écran LCD, il risque de se décolorer ou de se tacher. De plus, si de l'humidité pénétre à l'intérieur du moniteur, cela peut l'endommager.
  ■ Le contact du boîtier avec un produit en caoutchouc ou en plastique pendant longtemps peut dégrader ou écailler sa peinture.

Entretien régulier

Essuyez délicatement le boîtier avec un chiffon doux, sec et propre. Si votre monitreur est particulièrement sale, imbibez le chiffon d'un détergent doux dilué dans de l'eau, essorez-le bien, puis éliminez la saleté. Essuyez ensuite immédiatement avec un chiffon doux et sec.

Désinfection à l'alcool

La désinfection à l'alcool peut provoquer une décoloration, une déterioration ou des fissures du boîtier, endommager le traitement de surface de l'écran LCD et déterminer les composants. Nous vous recommendons只不过 de vous désinfecter les mains à distance de l'écran, avant et après son utilisation.

Si vous devez absolument désinfecter le moniteur avec de l'alcool, veuilles d'abord prendre connaissance des avertissements et des attentions mentionnés ci-dessus. Évitez également les désinfections fréquentes à l'alcool.

AVANT D'UTILISER LE MONITEUR

FONCTIONS

Résolutions prises en charge jusqu'à 1920 × 1080: ProLite XB2497HSU / ProLite X2497HSU / ProLite XB2797HSU / ProLite X2797HSU
Résolutions prises en charge jusqu'à 2560 × 1440: ProLite XB2797QSU / ProLite X2797QSU
Contraste elevé 1500:1 (Typique), Fonction d'Contr. avancé disponible: ProLite XB2497HSU / ProLite X2497HSU / ProLite XB2797HSU / ProLite X2797HSU
Contraste élevé 1000:1 (Typique), Fonction d'Contr. avancé disponible: ProLite XB2797QSU / ProLite X2797QSU
Luminosite 350cd/m² (Typique)
Temps de response de l'image animée 1ms
L'image sans scintillements
Eye Comfort
Lissage numérique des caractères
2 haut-parleurs stéreo 2W
Systeme de Veille
Conforme au standard de montage VESA (100mm × 100mm)
Troucle pourverrouillage de sécurité

VÉRIFICATION DU CONTENU DE L'EMBALLAGE

Les accessoires suivants sont livrés avec le LCD. Vérifiez que tous sont inclus avec le moniteur. Si l'un ou l'autre manque ou est détiérié, veuillez contacter votre revendeur iiyama local ou adressez-vous au bureau iiyama régional.

Cable d'alimentation*1

Cable HDMI

Cable USB

Cable DisplayPort

Pied

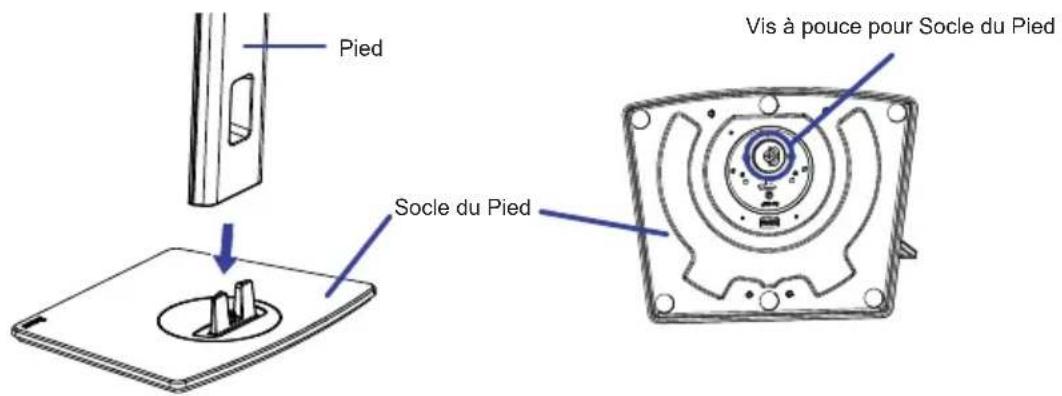

Socle du pied avec une vis*2

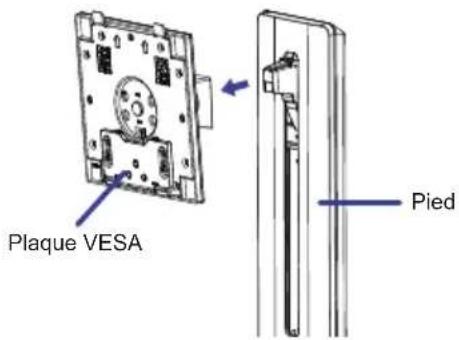

Plaque VESA*2

Socle du pied*3

Tournevis2.4

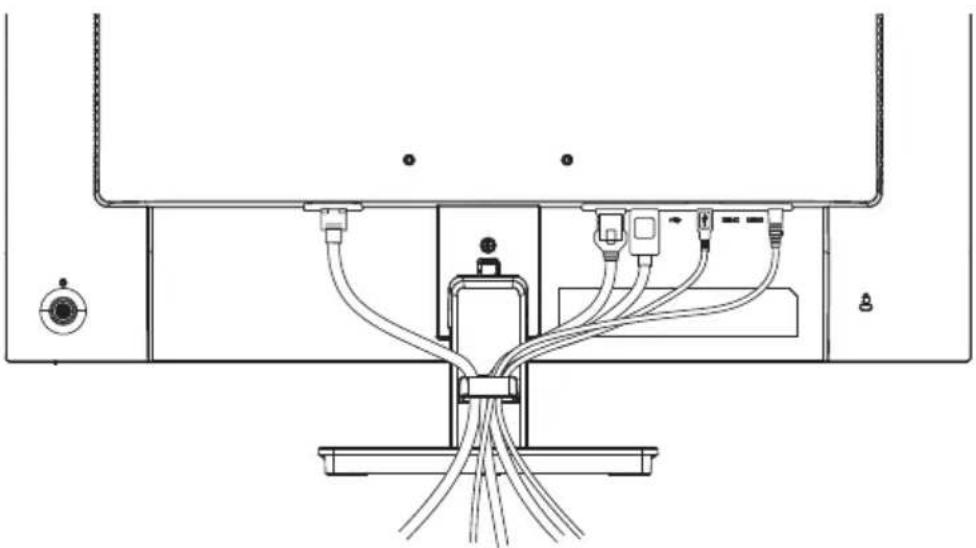

Support de cable*3

Guide de sécurité

Guide de démarrage rapide

ATTENTION

1 Toutes garanties sont exclues pour tout problème ou dommage causé par un cable d'alimentation non fourni par iiyama. Un cable secteur supérieur ou égal à la Norme H05VVF, 3G, 0,75mm² doit être utilisé.
^2 Accessoire pour ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU
3 Accessoire pour ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU
4 Situé à l'arrière de la plaque VESA.

UTILISATION DU BRAS OU DU SUPPORT

ATTENTION

• Ce produit est concu pour une utilisation sur bureau et non pour les applications d'affichage dynamique (panneau électronique) telles que la suspension au plafond ou le montage mural.
• Avant l'installation, assurez-vous que le bras de l'écran ou le support du bras de bureau est suffisamment solide pour supporter le poids nécessaire de l'écran et du support.

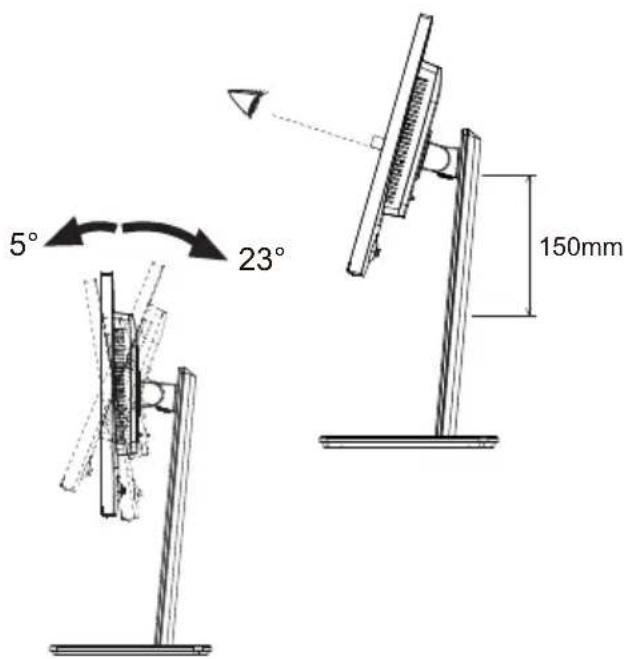

  L'angle du monieur doit etre compris entre 23^ vers le haut et 5^ vers le bas. Ce produit ne peut pas etre utilise oriente vers le haut ou vers le bas au-delà de cette plaque.
  ■ Si le moniteur est utilisé (ou installé) à un angle de plus de 5^ vers le bas, l'écran LCD peut se detacher du cadre et tomber, ce qui pourrait l'endommager. De plus, de tels cas ne seront pas couverts par l'assistance ou la garantie.
  Vérifi ez régulierrement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se detacher et causer des blessures ou des dommages.

[BRAS D'ECRAN OU SUPPORT DE BRAS DE BUREAU]

ATTENTION

Lors de l'utilisation d'un bras d'affichage ou d'un support de bureau, tenez compte de l'épaisseur du support de montage VESA et utilisez quatre vis M4 × 10mm pour le fixer au moniteur. Veillez à ce que toutes les vis soient serrées et fixées correctement. L'utilisation de vis plus longues que celles-ci peut provoquer des chocs électriques ou des dommages en entrant en contact avec les pièces électriques à l'intérieur du moniteur.

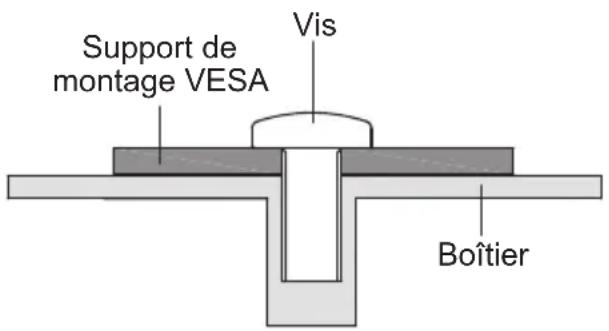

Pour ce produit, l'épaissur du support de montage VESA est supposée être d'environ 2,5mm.

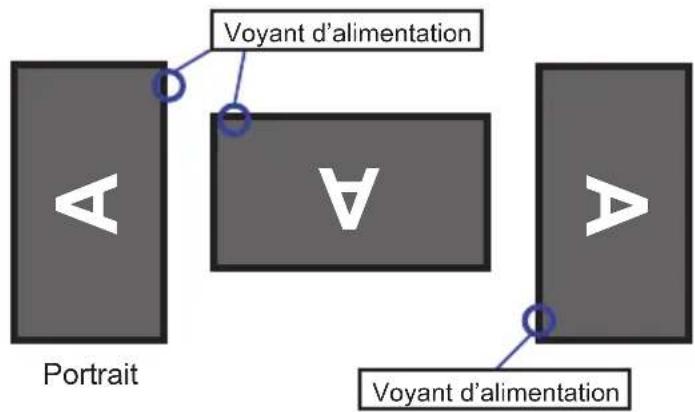

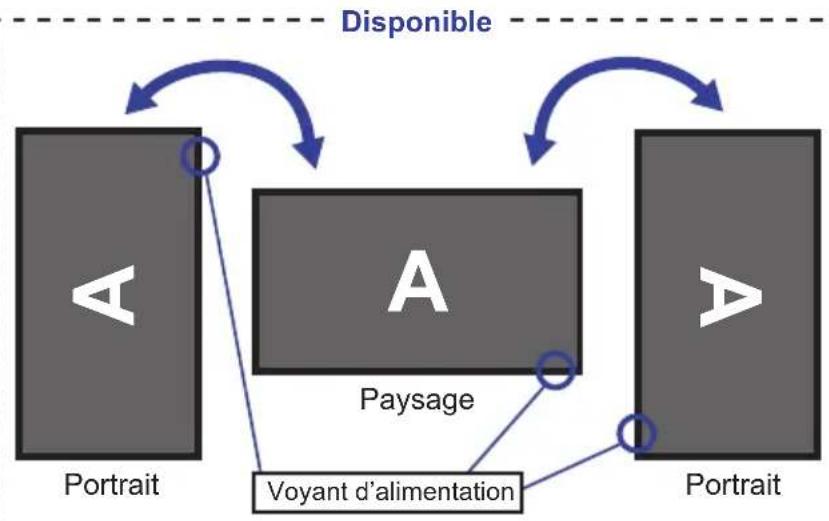

[ROTATION DE L'IMAGE]

- ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU

Il a été concu pour être utilisé dans les deux modes d'affichage "Paysage" et "Portrait". Pour utiliser le mode "Portrait", vous aurez besoin d'une carte video adaptée.

Avec Pied:

NOTEZ

■ Ajuster la hauteur du moniteur au maximum avant la rotation de l'écran.
Tenter de forcer la rotation de l'écran sans régler la hauteur du pied risque d'endommager le l'écran ou le pied.

Il est concu pour afficher vos contenus en mode paysage.

Disponible

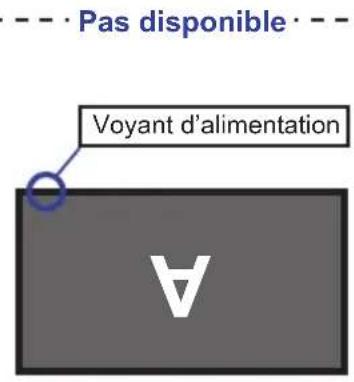

Pas disponible

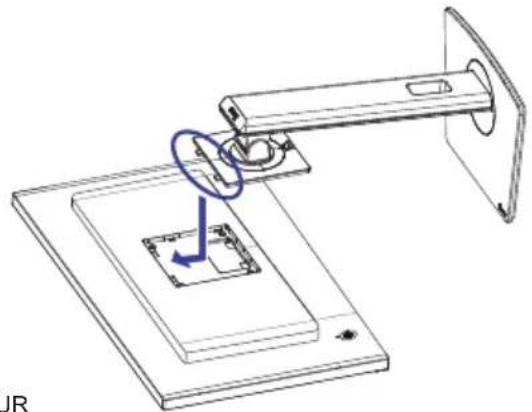

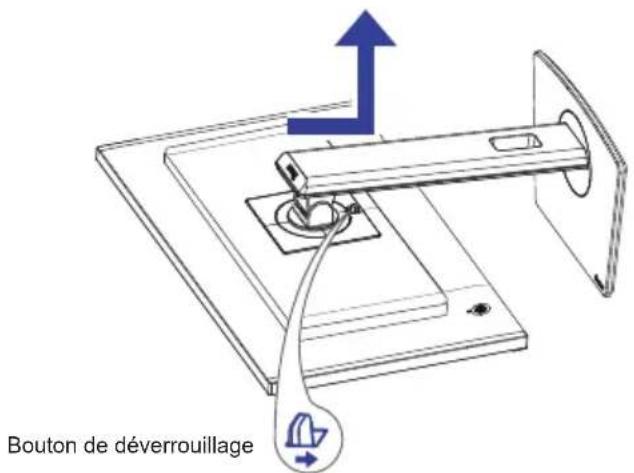

ASSEMBLAGE ET DEMONTAGE DU SUPPORT :ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU

ATTENTION

Poser le moniteur sur une surface stable. Le moniteur peut cause des blessures ou des dégats matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l'endommager.
- Débrancher le moniter avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.
Vérifi ez régulierement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se detacher et cause des blessures ou des dommages.

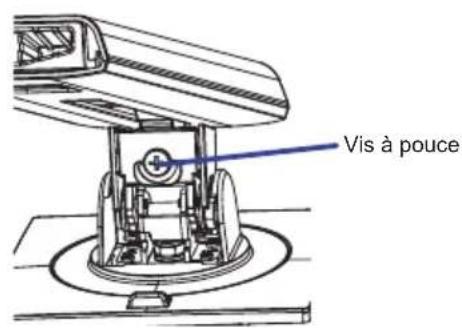

Fixez le Pied à la Plaque VESA, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

② Installé le Socle du pied sur le Pied, puis serrez la «vis à pouce» avec le tournevis fourni pour les sécuriser.

③ Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le monitér à plat sur la table, face vers le bas.
Tenez le moniteur et installez le pied assemblé sur le moniteur jusqu'à ce qu'il s'enclenche.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le moniteur à plat sur la table, face vers le bas.
② Appuyez sur le bouton de déverrouillage pour retarder le support.

③ Desserrez la «vis à pouce» avec le tournevis fourni pour retarder le Pied du Plaque VESA.
4 Desserrez la «vis à pouce» avec le tournevis fourni pour retirer le Socle du Pied du Pied.

ASSEMBLAGE ET DEMONTAGE DU SUPPORT :ProLite X2497HSU / ProLite X2797HSU / ProLite X2797QSU

ATTENTION

Poser le moniteur sur une surface stable. Le moniteur peut cause des blessures ou des dégats matériels en cas de chute.
Ne heurtez pas le moniteur, cela pourrait l'endommager.
- Débrancher le moniter avant le retrait du pied ou installation au mur pour éviter des chocs électriques voire des domages.
Vérifi ez régulierement le serrage des vis. Si les vis ne sont pas assez serrées, le moniteur peut se detacher et cause des blessures ou des dommages.

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le monitér à plat sur la table, face vers le bas.
② En tenant le moniteur enforcez le Pied jusqu'à ce que vous entendiez un clic.
③ Installez le socle du pied sur le pied.
④ Replacez le Support de cable.

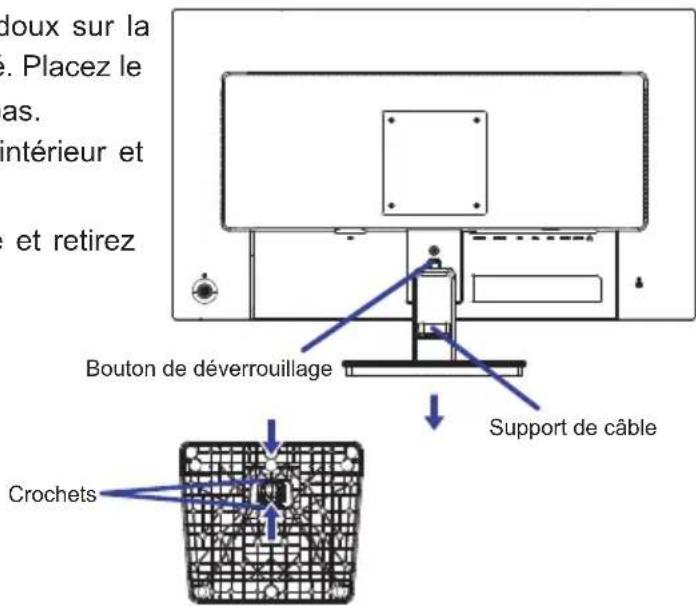

① Placez d'abord un morceau de tissus doux sur la table pour éviter que le moniteur soit rayé. Placez le monitér à plat sur la table, face vers le bas.
② Maintenez les Crochets appuyés vers l'intérieur et retirez le Socle du Pied.
③ Appuyez sur le bouton de déverrouillage et retirez le Pied.
④ Retirez le Support de cable.

COMMANDES ET CONNECTEURS :

① Voyant d'alimentation

NOTEZ Bleu : Fonctionnement normal

Orange:Modeveille

② Haut-parleurs
③ Prise Casque ( )

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est

pas garanti.

④ Connecteur USB Type-C en aval *1
⑤ Troucle pourverrouillage de sécurité

NOTEZ Voupsouvez cabler un verrou de sccurté pour empcher que le moniteur soit enlevé

sansVotepermission.

⑥ Connecteur USB Type-C en aval
⑦ Connecteur USB Type-A en aval (GB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑧ Connecteur USB Type-A en aval (GB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑨ Connecteur USB Type-B en amont (
10 Connecteur de DisplayPort(DP)
Connecteur de HDMI ProLite XB2497HSU/XB2797HSU (HDMI) ProLite XB2797QSU (HDM
12 Connecteur de HDMI (HDMI-1)*
Passage des cables
14 Connecteur d'alimentation secteur (Courant alternative)
15 Manette (b)

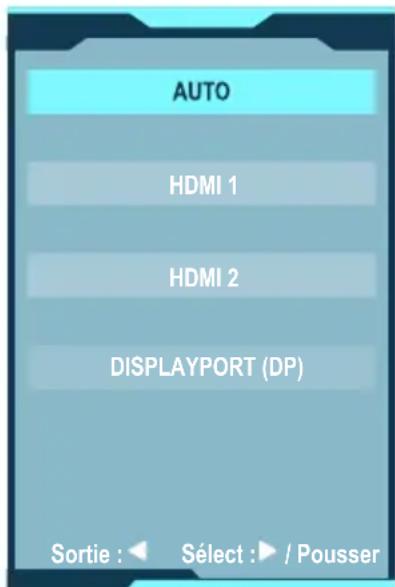

Haut / Sélection du signal [♂]

Direct

Une courte pression allume le moniteur.

Bas [

Un appui long pendant 6 secondes eteint le Gauche / Raccourci [ * Raccourci

moniteur.

Droite / Volume [ ] * 3,4

Raccourci

1 ProLite XB2497HSU: (USB C USB3.2 Gen1: 5Gbps, 5V, 1.5A)
ProLite XB2797HSU / ProLite XB2797QSU: (USB C USB3.2 Gen1: 5Gbps, 5V, 900mA)
2 Disponible pour ProLite XB2797QSU seulment.
3 Vous pouvez sauter les éléments du menu et afficher directement un écran de réglage des options ou une échelle de réglage.
4 Direction lorsque l'on regarde l'écran de face

COMMANDES ET CONNECTEURS :

① Voyant d'alimentation

NOTEZ Bleu : Fonctionnement normal

Orange:Modeveille

② Haut-parleurs
③ Prise Casque (1)

NOTEZ Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garantiet.

④ Connecteur USB Type-C en aval *1
⑤ Troucle pourverrouillage de sécurité

NOTEZ Voupsouvez cabler un verrou de sccurté pour empcher que le moniteur soit enlevesans your permission.

⑥ Connecteur USB Type-C en aval
⑦ Connecteur USB Type-A en aval (GB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑧ Connecteur USB Type-A en aval (GB3.2 Gen 1: 5Gbps, 5V, 900mA)
⑨ Connecteur USB Type-B en amont (
10 Connecteur de DisplayPort(DP)
Connecteur de HDMI ProLite X2497HSU/X2797HSU (HDMI) ProLite X2797QSU (HDMI-2)
12 Connecteur de HDMI (HDMI-1)*2
Support de cable
14 Connecteur d'alimentation secteur (Courant alternative)
15 Manette (b)

Haut / Sélection du signal [♂]

Direct

Une courte pression allume le moniteur.

Bas [

Un appui long pendant 6 secondes eteint le moniteur.

Gauge / Raccourci [4] * 3,4

laccourci

Droite / Volume [ ] * 3.4 Racco

Raccourci

1 ProLite X2497HSU: (USB C USB3.2 Gen1: 5Gbps, 5V, 1.5A)
ProLite X2797HSU / ProLite X2797QSU: (USB C USB3.2 Gen1: 5Gbps, 5V, 900mA)
2 Disponible pour ProLite X2797QSU seulment.
³ Voues pouvez sauter les éléments du menu et afficher directement un écran de réglage des options ou une échelle de réglage.
4 Direction lorsqu l'on regarde l'écran de face

12 AVANT D'UTILISER LE MONITEUR

CONNEXION DE VOTRE MONITEUR :

ProLite XB2492HSU / ProLite XB2792HSU / ProLite XB2797QSU

① Assurez-vous que l'ordinateur et le moniteur sont étenteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Brancher l'ordinateur au moniteur à l'aide le cable USB.
④ Connectez l'ordinateur au moniteur à l'aide du cable USB (Type-C-C) lorsque vous visualisez des images sur votre moniteur via le connecteur USB Type-C ou lorsque vous utilise la fonction hub USB du moniteur.
⑤ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
⑥ Allumez vous écran et vous ordinateur.

NOTEZ

Assurez-vous que l'installation du bathtub dispose d'un disjoncteur de 120/240V, 20A (maximum).
Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur au standard. Si un cable spécial est requis, veuillez contacter votre revendeur local iiyama ou le bureau regionali iiyama.
Le matériel connectable de Type A doit être connecté à la Prise de Terre.
La prise doit être installée à proximé de l'équipement avec une accessibilité facile.
- Une utilisation excessive du son via le casque/ou autres écouteurs peut entrainer des dégats voir la perte de l'ouïe.

[Exampie de connexion]

* Disponible pour ProLite XB2797QSU seulement.

[ Rassemblez les cable ]

Passez les câbles à travers le Passage des cables pour les regrouper.

CONNEXION DE VOTRE MONITEUR :

① Assurez-vous que l'ordinateur et le moniteur sont eteints.
② Connectez l'ordinateur au moniteur avec le cable de signal.
③ Brancher l'ordinateur au moniteur a I'aide le cable USB.
④ Connectez l'ordinateur au moniter à l'aide du cable USB (Type-C-C) lorsque vous visualisez des images sur votre moniter via le connecteur USB Type-C ou lorsque vous utilise la fonction hub USB du moniter.
⑤ Connectez d'abord le cable d'alimentation au moniteur puis sur la prise électrique.
6 Allumez vous écran et vous ordinateur.

NOTEZ

Assurez-vous que l'installation du bathtub dispose d'un disjoncteur de 120/240V, 20A (maximum).
Le cable de signal utilisé pour la connexion de l'ordinateur et du moniteur peut varier en fonction du type d'ordinateur utilisé. Une connexion incorrecte peut endommager sérieusement le moniteur et l'ordinateur. Le cable fourni avec le moniteur est un connecteur au standard. Si un cable spécial est requis, veuillez contacter vous revendeur local iiyama ou le bureau regional iiyama.
Le matériel connectable de Type A doit être connecté à la Prise de Terre.
La prise doit être installée à proximate de l'équipment avec une accessibilité facile.
- Une utilisation excessive du son via le casque/ou autres écouteurs peut entrainer des dégats voir la perte de l'ouie.

[Exampie de connexion]

* Disponible pour ProLite X2797QSU seulement.

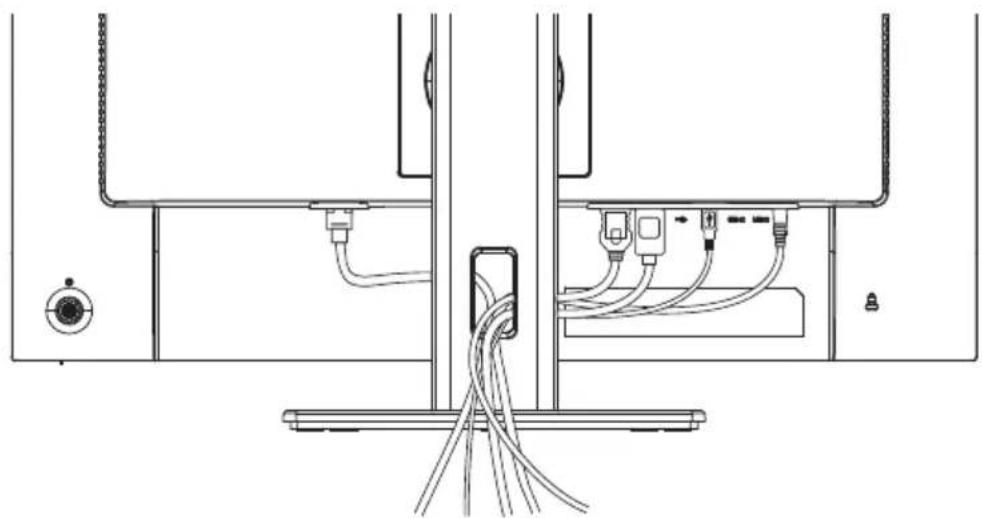

[ Rassemblez les cable ]

Passez les cables à travers le Passage des cables pour les regrouper.

DECONNECTER VOTRE MONITEUR

① Assurez-vous que l'ordinateur et le moniteur sont éteints.
② Déconnectez d'abord la source d'alimentation, puis débranchez le cable d'alimentation du moniteur.
③ Debranchez le cable USB de l'ordinateur et du moniteur.
4 Deconnectez le cable de signal de I'ordinateur et du moniteur.

MISE EN ROUTE DE L'ORDINATEUR

Fréquences du signal

Passez aux fréquences souhaïtes détaillées à la page 42 “FRéQUENCES DE SYNCHRONISATION”.

AJUSTEMENT DE LA HAUTEUR ET L'ANGLE DE VISION : ProLite XB2497HSU / ProLite XB2797HSU / ProLite XB2797QSU

Pour une vision optimale, il est recommandé de regarder de face l'écran du moniteur, puis ajuster la hauteur et l'angle de vision à votre convenance.
- Maintenir la matrice afin que le moniteur ne bascule pas quand vous ajustez la hauteur et l'angle.
Vous pouvez ajuster la hauteur du moniteur jusqu'à 150 mm et l'angle de vision, jusqu'à 60^ à gauche et à droite, 23^ vers le haut et 5^ vers le bas.

NOTEZ

Ne pas toucher I'ecran LCD quand vous ajustez la hauteur ou l'angle de vision.

Cela pourrait engendrer des dommages ou fêlures de l'écran LCD.

Attention la prudence est commandee quand vous ajustez la hauteur ou l'angle de vision a ne pas vous coincer les doigs.
Attention: manipulez avec précaution lorsque vous ajustez la hauteur de base pour ne pas vous coincer les doigts.

Moniteur
Pied

RéGLAGE DE L'ANGLE DE VISION :

Pour une vision optimale, il est recommendé de regarder le moniteur bien en face.
Tenez le pied pour ne pas renverser le moniteur lorsque vous modifiez son orientation.
- Vous pouvez régler l'angle du moniteur jusqu'à 20^ vers le haut et 5^ vers le bas.
■ Afin de vous assurer une position du corps saine et relaxé quand vous regardez l'image du moniteur dans votre espace de travail, il est recommendé que le réglage de l'angle d'inclinaison n'excède pas 10^ . Réglez ensuite l'angle du monitér comme vous le désirez.

NOTEZ

• Ne touchez pas l'écran LCD lorsque vous reglez l'angle. Cela pourrait endommager ou casser l'écran LCD.
  ■ Faites très attention à ne pas vous pincer les doigts ou les main lors du réglage de l'angle.

UTILISATION DU MONITEUR

Pour creer la meilleure image possible, votre moniteur LCD iiyama a ete preregle en usine avec le CALENDRIER CONFORME indique a la page 42. Vos pouez egalement regler l'imag en suivant les instructions ci-dessous.

① Appuyez sur le Joystick [Centre] sur le moniter pour afficher les réglages à l'écran. Des pages additionnelles au Menu peuvent être visualisées en utilisant la manette [ / ] .

② Sélectionnez l'objet de menu qui contient l'icone de réglage correspondant au réglage que vous souhaitez effectuer. Appuyez sur la manette [Centre]. Ensuite, en inclinant la manette [♂/♂] pourmettre en surbrillance l'icone de réglage souhaitatione.
③ Appuyez à nouveau sur la manette [Centre]. En inclinant la manette [ / ] pour effectuer l'ajustement ou le réglage approprié.
④ Appuyez sur la manette [Centre], puis utilisez la manette [◇] pour quitter le menu, et les réglages que vous venez de faire seront automatiquement enregistrés.

Par exemple, pour corriger la position verticale OSD, selectionnez l'objet "OSD" du Menu, puis appuyez sur la manette [Centre]. Pais, selectionnee "Position V." en utilisant la manette [ / ] . Une échelle de réglage devient active après un nouvel appui sur la manette [Centre]. Utilisez ensuite la manette [] pour corriger la position verticale OSD. La position verticale OSD de l'image entière doit changer pendant que vous effectuez l'opération.

Appuyez ou inclinez le Joystick [Centre] et enfin inclinez-le [+] pour fermer la fonction d'affichage à l'écran. Toutes les modifications sont enregistrées dans la mémoire.

NOTEZ

Lorsque l'utilisation de manette est abandonnée pendant l'ajustement, la fenêtre OSD disparait après le début défini pour la "Délai affichage OSD". L'inclinaison du manette [+] peut également être utilisée pour fermer rapidement la fenêtre OSD.
■ Les données de réglage sont automatiquement enregistrées en mémoire lorsque la fenêtre OSD disparait. Évitez d'éteindre le moniteur pendant l'utilisation du Menu..

CONTENU DU MENU

Veuillez comprende à l'avance que la modification de certains éléments de menu peut affecter d'autres ajustements ou paramètres.

Réglage de l'image Picture Adjust

Ajustement Problème /	Option Manette
Luminosite *1 Brightness Raccourci	Trop nombre Trop lumineux
Contraste Contrast	Trop terne Trop intense
ECO ECO Raccourci	Eteint Normal
	Mode1 La luminosité du rétro-éclairage est réduite.
	Mode2	La luminosité du rétro-éclairage est plus réduite qu'en mode 1.
	Mode3	La luminosité du rétro-éclairage est plus réduite qu'en mode 2.
Contr. avancé Adv. Contrast	Allumé Augmentation du taux de contraste
	Eteint Rapport de contraste typique
	NOTEZ Contraste avancé règle la luminosité en fonction de l'image et améliore le rapport de contraste pendant la lecture d'un film.
Overdrive Overdrive	Eteint / 1 / 2 / 3 / 4 / 5 Il améliore le temps de réponse des niveaux de gris de l'écran LCD panneau. Un niveau plus élevé se traduit par un temps de réponse plus rapide.
Réduction du floude bouge *2 Motion Blur Reduction	Eteint / 1 / 2 / 3 / 4 / 5 / 6 / 7 Améliorer le temps de réponse de l'image animée de l'écran LCD.
Adaptive Sync Adaptive Sync	Allumé	Active la fonction de synchronisation adaptative.
	Eteint La fonction Adaptive Sync est désactivée.

1 Réglez la luminosité lorsque vous utilisez le moniteur dans une pieceASF que vous avez l'impression que I'ecran est trop lumineux.
^2 Laréduction du flou de mouvement n'est disponible que lorsque le taux de rafraîchissement est de 75 Hz ou plus.

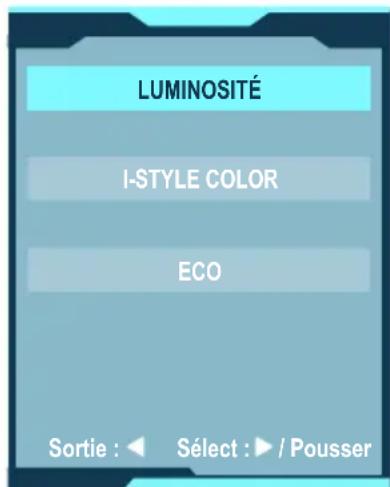

Raccourci

Voupez acceder rapidement au menu specifique en efectuant les operations suivantes.

• Luminosite: Inclinez la manette vers la gauche [♂] lorsque le menu n'est pas affché.
• Eco: Inclinez la manette vers la gauche [♂] lorsque le menu n'est pas affché.

Raccourci

Vous pouvez acceder rapidement au menu spécifique en effectuant les opérations suivantes.

• I-Style Color: Inclinez la manette vers la gauche [♂] lorsque le menu n'est pas affché.

OSD OSD	Ivyama Régige de l'emploi GSD Langue Ecole Société mobile	Présence des OSDs 1923 X 1930 1945 1947 1948 1949 1950 1951 1952
Ajustement Problème	Option	Manette
Position H. OSD Horizontal Position	L'OSD est trop à gauche L'OSD est trop à droite
Position V. OSD Vertical Position	L'OSD est trop bas L'OSD est trop élevé
Rotation OSD* OSD Rotate	Tournez l'OSD. 0° / +90° / -90°
Délaï affichage OSD OSD Time	Vou陏 pouvez régler la durée d'affichage de l'OSD entre 5 et 30 secondes.
Arrière plan OSD OSD Background	Allumé L'arrière-plan de l'OSD est rendu transparent.
	Eteint Renvoyer l'arrière-plan de l'OSD.
Contrôle DDC/CI DDC/CI Control	Allumé DDC/CI est activé.
	Eteint DDC/CI est désactivé.
Afficher les informations Display Information	Affiche des informations concernant le signal d'entrée actuel provenant de la carte graphique de votre ordinateur. NOTEZ Consultez le guide de l'utilisateur de votre carte graphique pour plus d'informations sur la modification de la résolution et de l'actualisation.

• Disponible uniquement pour les modèles ProLite XB2497HSU / XB2797HSU / XB2797QSU. +90°: Convient au mode portrait avec le moniteur tourné vers la droite. -90°: Convient au mode portrait avec le moniteur tourné vers la gauche.

* Il peut s'afficher au centre de l'écran avec un rapport d'aspect de 4:3, 5:4 ou 16:10 lorsque la résolution video d'entrée est de 4:3, 5:4 ou 16:10.

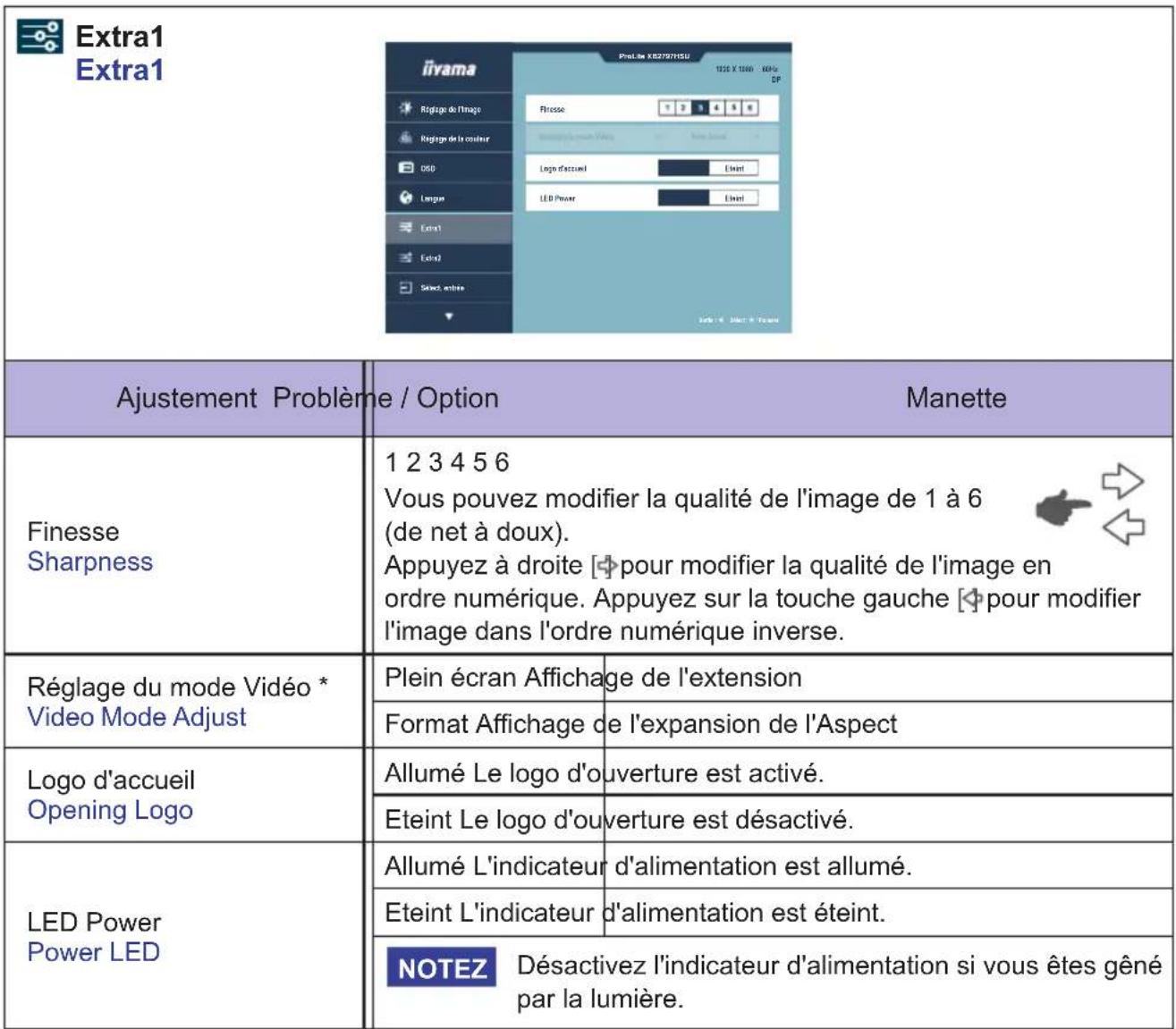

Extra2 Extra2	Ivyama	Précol XE2707RSU 1925 X 1800 Tous DIP
	Réglage de l'usage	Touch recouci
	Réglage de la couleur	Touch gauche	Attribuer le sous-tems
	CAB	Recto Toue	Volume
	Longue	Abdelkhatte Tst	Auton
	Extray	Touch bas	Oul
	Extral	Version FW	Vesicoure xox
	Sahc. entée
Ajustement Problème / option
Touch raccourci Shortcut Key	Touche gauch	Afficher le sous-menu	Réglage du mode vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	Rechte Taste	Volume Réglage du mode	vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	Abwärstaste Tast	Aucun Réglage du mode	vidéo
		Luminosité i-Style Color
		Contraste Temperature Couleur
	Touch bas	Les affectations du menu sont réinitialisées aux paramètres d'usine.
NOTEZ	You pouvez attribuer un menu sélectionné parmi les options ci-dessus au joystick.
Version FW FW Version	Afficher la version du micrologiciel.

* Disponible pour ProLite X(B)2797QSU seulement.

Direct

Vous pouvez éviter la page de Menu et afficher directement l'écran de réglage des options par la manipulation suivante.

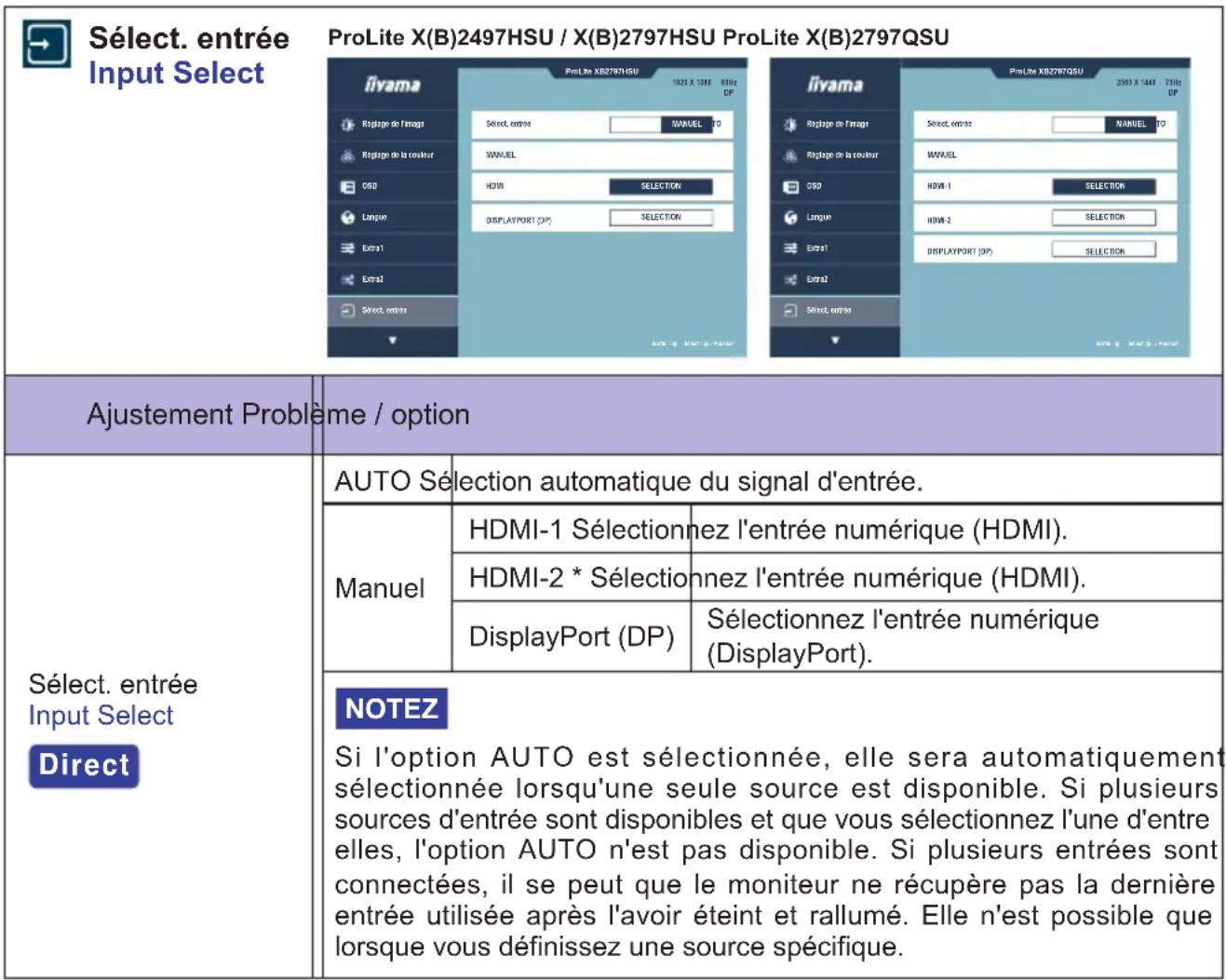

• Sélection de l'entrée: Inclinez la manette [♂] lorsque le menu n'est pas affché, le menu suivant s'affiche.

Raccourci

Voupez acceder rapidement au menu specifique en efectuant les operations suivantes.

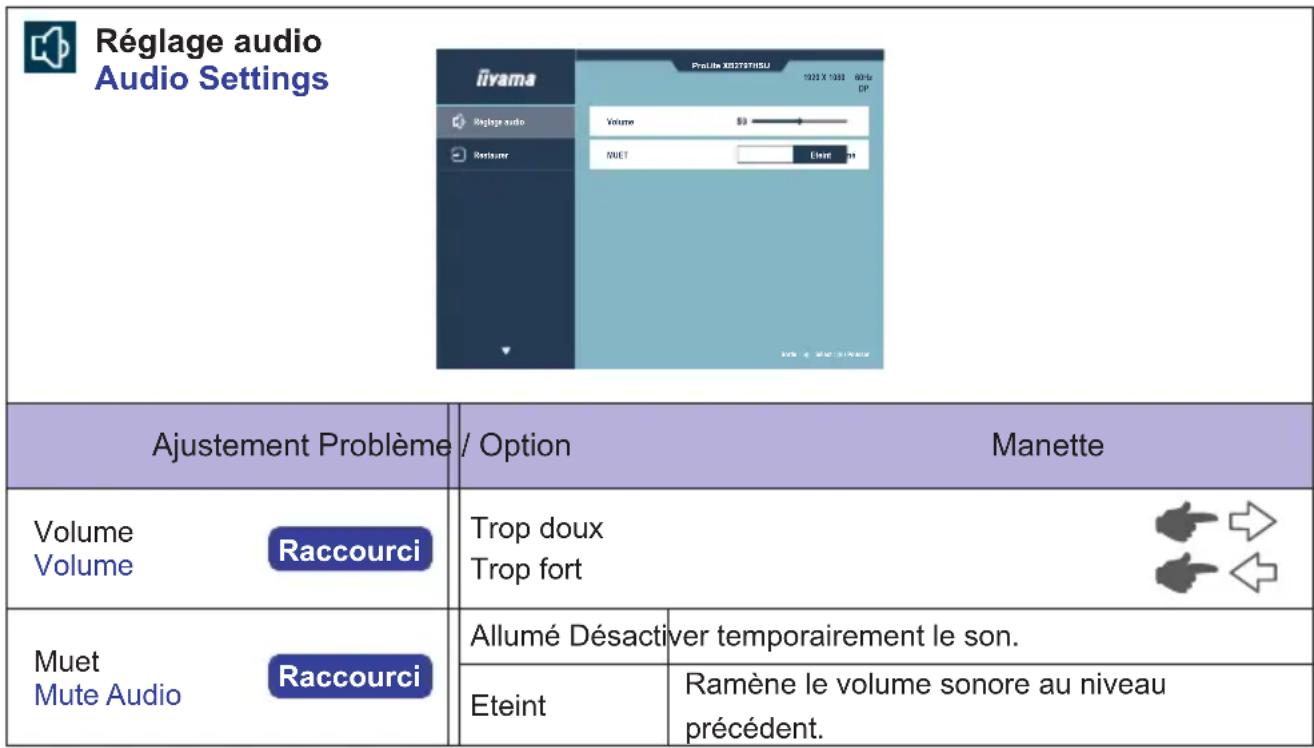

Volume: Inclinez la manette vers la droite [+] lorsque le menu n'est pas affché.

• Muet: Inclinez le joystick vers la droite [◇] pendant environ 3 secondes lorsque le menu n'est pas affché.

Mode Verrouillage

L'OSD peut être verrouillé pour éviter un changement de réglage accidentel.

1. Assurez-vous que le moniteur est allumé.
2. Le verrouillage de l'OSD sera activé, lorsque vous inclinez la manette [v] pendant environ 10 secondes. Si vous tentez d'acceder à l'OSD avec la manette, le massage «OSD verrouillé» apparaitra sur l'écran.
3. Le verrouillage de l'OSD sera désactivé, lorsque vous inclinez la manette [♂] à nouveau pendant environ 10 secondes.

La fonction du Commutateur d'alimentation peut etre verrouillée pour eviter une mise sous tension accidentelle.

1. Assurez-vous que le moniteur est allumé.
2. La fonction du Commutateur d'alimentation sera verrouillée en inclinant la manette [4] pendant environ 10 secondes. Si vous essayez d'etreindre le moniteur en appuyant sur la manette, un message «Verr, Marche/Arrêt» apparaitra à l'écran.
3. La fonction du Commutateur d'alimentation sera déverrouillée en inclinant à nouveau la manette pendant environ 10 secondes.

SYSTÉME VEILLE

Ce produit dispose de la fonction veille. Lorsqu'il est activé, il permet de réduire automatiquement la consommation d'énergie du moniteur lorsque l'ordinateur ne fonctionne pas de manière active. Il existe un mode veille disponible comme décrit ci-dessous. La fonction veille, y compris les réglages des minuteurs, est configurée par le système d'exploitation. Consultez le manuel de votre système d'exploitation pour des informations sur cette configuration.

Mode veille

Quand le signal video de l'ordinateur sont inactifs, le moniteur entre en mode veille, ce qui reduit la consommation electrique à moins de 0.5W^ . L'écran devient noir, et levoyant d'alimentation devient orange. À partir du mode veille, l'image réapparait après quelques secondes soit en touchant de nouveau le clavier ou la souris.

* Lorsque les périphériques USB ne sont pas connectés.

DEPANNAGE

En cas de dysfonctionnement du moniteur, proceder dans l'ordre aux contrôles suivants.

1. Effectuer les réglages décrits à la section UTILISATION DU MONITEUR en fonction du problème rencontres. Si le moniteur n'affiche pas d'image, allez à l'étape 2.
2. Se reporter aux tableaux suivants si l'on ne trouve pas la fonction de réglage correspondante à la section UTILISATION DU MONITEUR ou si le problème persiste.
3. Si vous recontrez un problème qui n'est pas décrit dans les tableaux ou qui ne peut pas etre corrigé en utilisant les tableaux, cessez d'utiliser le moniteur et contactez votre revendeur ou le service technique iiyama pour plus d'assistance.

Problème Contrôle

① L'imagen'apparait pas.

(Levoyant d'alimentationne s'allume pas)

Le cable d'alimentation est-il correctement branché?
□ L'interrupteur marche-arrêt est-il sur ON ?
Vérifier à l'aide d'un autre apparéil que la prise secteur fonctionne.

(Levoyant d'alimentation est bleu)

Si I'ecomoniseur d'écran est activé, toucher la souris ou l'écran.
Augmenter le Contraste et/ou la Luminosite.
□ L'ordinateur est-il allumé ?
Le cable de signal est-il correctement ranché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

(Levoyant d'alimentation est orange)

Si le moniteur est en mode veille, toucher la souris ou l'écran.
□ L'ordinateur est-il allumé ?
Le cable de signal est-il correctement branché?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

L'ecran n'est pas synchronisé.

Le cable de signal est-il correctement branché?
Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

③ L'écran n'est pas centré.

□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

L'écran est trop lumineux ou trop nombre.

Le niveau de sortie video de l'ordinateur est-il dans la plage de valeurs du moniteur?

⑤ L'ecran tremble.

La tension d'alimentation est-elle dans la plage de valeurs du moniteur?
□ Les paramètres des signaux de l'ordinateur sont-ils dans la plage de valeurs du moniteur?

Problème

Contrôle

⑥ Pas de son.

L'équipment audio (Ordinateur etc.) est en marche.
Augmentez le volume.
Le Muet est Eteint.
Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

⑦ Le son est trop fort ou trop faible.

Le niveau de sortie de l'équipment audio est dans les specifications du moniteur.

INFORMATIONS DE RECYCLAGE

Pour une meilleure protection de l'environnement svp ne disposez pas votre monitreur.

Veuillez visitor notre site Web : https://iiyama.com pour la réutilisation de moniteur.

ANNEXE

Design et specifications techniques peuvent etre sujets a modifications, sans préavis.

CARACTERISTIQUES TECHNIQUES : ProLite XB2497HSU-B1 / W1

Catégorie de taille 23,8"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 23,8" (60,5cm)
	Taille du point 0,275mm H × 0,275mm V
	Luminosité 350cd/m	2 (Typique), 155cd/m² (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint): Horizontale: 30,0-140,0 kHz, Verticale: 55-120 Hz HDMI(Adaptive-Sync: Allumé): Horizontale: 30,0-140,0 kHz, Verticale: 48-120 Hz DisplayPort(Adaptive-Sync: Eteint): Horizontale: 30,0-140,0 kHz, Verticale: 55-120 Hz DisplayPort(Adaptive-Sync: Allumé): Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080		2,1Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 1920 × 1080, 120Hz HDMI(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz DisplayPort(Adaptive-Sync: Eteint): 1920 × 1080, 120Hz DisplayPort(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz
Connecteur d'entrée HDMI, DisplayPort
Signal matériel en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1	(5Gbps)
Nombre de ports USB Taille du connecteur		1 Montante - Type-B 4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 1.5A)×2
Prise Casque *2		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximal 527,0 mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puisance absorbée *2		12W (Par défaut / Économie d'énergie) Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum

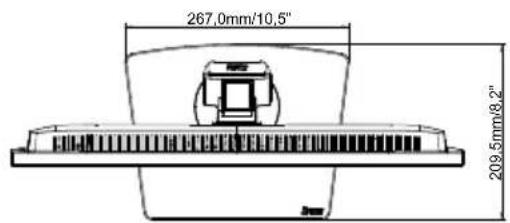

Dimensions / Poids net		539,0 × 373,5 - 496,5 × 209,5mm / 21,2 × 14,7 - 19,6 × 8,2" (L×H×P) 4,7kg / 10,4lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrés Pivot: Gauche / Droite: 60 degrés chaque Rotation: Dans le sens- des aiguilles d'une montre / antihoraire: 90 degrés chaque
Conditions de fonctionnement		Utilisation: Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage: Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garantiet.

^*2 Lorsque les périhériques USB ne sont pas connectés.

CARACTERISTIQUES TECHNIQUES : ProLite X2497HSU-B1 / W1

Catégorie de taillie 23,8"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 23,8" (60,5cm)
	Taille du point 0,275mm H × 0,275mm V
	Luminosité 350cd/m2(Typique), 155cd/m2(Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontal: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive-Sync: Allumé):Horizontal: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive-Sync: Eteint):Horizontal: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive-Sync: Allumé):Horizontal: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 1920 × 1080, 120HzHDMI(Adaptive-Sync: Allumé): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Eteint): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz
Connecteur d'entrée HDMI, DisplayPort
Signal matériel en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USBTaille du connecteur		1 Montante - Type-B4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 1.5A)×2
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale 527,0mm L × 296,5mm H / 20,7" L × 11,7" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puisance absorbée *2		12W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		539,0 × 387,0 × 175,0mm / 21,2 × 15,2 × 6,9" (L×H×P)3,3kg / 7,3lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température5 à 35°C / 41 à 95°FSuppociation : Humidité10 à 80% (sans condensation)Stockage : Température-20 à 60°C / -4 à 140°FSuppociation : Humidité10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garantie.
^2 Lorsque les périphériques USB ne sont pas connectés.

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 27" (68,6cm)
	Taille du point 0,31	1mm H × 0,311mm V
	Luminosité 350cd/m	2 (Typique), 155cd/m² (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontal: 30,0-140,0 kHz, Verticale: 55-120 HzHDMI(Adaptive-Sync: Allumé):Horizontal: 30,0-140,0 kHz, Verticale: 48-120 HzDisplayPort(Adaptive-Sync: Eteint):Horizontal: 30,0-140,0 kHz, Verticale: 55-120 HzDisplayPort(Adaptive-Sync: Allumé):Horizontal: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Megapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 1920 × 1080, 120HzHDMI(Adaptive-Sync: Allumé): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Eteint): 1920 × 1080, 120HzDisplayPort(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz
Connecteur d'entrée HDMI, DisplayPort
Signal contrôle en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USBTaille du connecteur		1 Montante - Type-B4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 0,9A)×2
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		597,9mm L × 336,3mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puisance absorbée *2		14W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		611,5 × 403,5 - 547,0 × 209,5mm / 24,1 × 15,9 - 21,5 × 8,2" (L×H×P)5,4kg / 11,9lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: Gauche / Droite: 60 degrés chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrès chaque
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garantiet.
^2 Lorsque les périhériques USB ne sont pas connectés.

CARACTERISTIQUES TECHNIQUES : ProLite X2797HSU-B1

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 27" (68,6cm)
	Taille du point 0,31mm H × 0,311mm V
	Luminosite 350cd/m 2 (Typique), 155cd/m² (Par défaut / Économie d'énergie)
	Rapport de contraste	1500 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint): Horizontale: 30,0-140,0 kHz, Verticale: 55-120 Hz HDMI(Adaptive-Sync: Allumé): Horizontale: 30,0-140,0 kHz, Verticale: 48-120 Hz DisplayPort(Adaptive-Sync: Eteint): Horizontale: 30,0-140,0 kHz, Verticale: 55-120 Hz DisplayPort(Adaptive-Sync: Allumé): Horizontale: 140,0-140,0 kHz, Verticale: 48-120 Hz
Résolution Native 1920 × 1080, 2,1Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 1920 × 1080, 120Hz HDMI(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz DisplayPort(Adaptive-Sync: Eteint): 1920 × 1080, 120Hz DisplayPort(Adaptive-Sync: Allumé): 1920 × 1080, 120Hz
Connecteur d'entrée HDMI, DisplayPort
Signal matériel en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USB Taille du connecteur		1 Montante - Type-B 4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 0,9A)×2
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximaile		597,9mm L × 336,3mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puisance absorbée *2		14W (Par défaut / Économie d'énergie) Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		611,5 × 427,5 × 190,0mm / 24,1 × 16,8 × 7,5" (L×H×P) 4,0kg / 8,8lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garantiet.
^2 Lorsque les peripériques USB ne sont pas connectés.

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 27" (68,5cm)
	Taille du point	0,233mm H × 0,233mm V
	Luminosité 350cd/m2(Typique), 155cd/m2(Par défaut / Économie d'énergie)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrès chaque, Haut / Bas : 89 degrès chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint):Horizontal: 30,0-112,0 kHz, Verticale: 55-75 HzHDMI(Adaptive-Sync: Allumé):Horizontal: 30,0-112,0 kHz, Verticale: 48-75 HzDisplayPort(Adaptive-Sync: Eteint):Horizontal: 30,0-112,0 kHz, Verticale: 55-75 HzDisplayPort(Adaptive-Sync: Allumé):Horizontal: 112,0-112,0 kHz, Verticale: 48-75 Hz
Résolution Native 2560 × 1440, 3,7Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 2560 × 1440, 75HzHDMI(Adaptive-Sync: Allumé): 2560 × 1440, 75HzDisplayPort(Adaptive-Sync: Eteint): 2560 × 1440, 75HzDisplayPort(Adaptive-Sync: Allumé): 2560 × 1440, 75Hz
Connecteur d'entrée HDMI, DisplayPort
Signal contrôle en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USBTaille du connecteur		1 Montante - Type-B4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 0,9A)×2
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puisance absorbée *2		16W (Par défaut / Économie d'énergie)Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		613,0 × 403,5 - 547,5 × 209,5mm / 24,1 × 15,9 - 21,6 × 8,2" (L×H×P)5,4kg / 11,9lbs
Débattement du réglage en hauteur		150mm
Angle		Inclinaison: Haut: 23 degrés, Bas: 5 degrésPivot: Gauche / Droite: 60 degrés chaqueRotation: Dans le sens- des aiguilles d'une montre / antihoraire:90 degrés chaque
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°FHumidité 10 à 80% (sans condensation)Stockage : Température -20 à 60°C / -4 à 140°FHumidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation		TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

*1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garantiet.
^ 2 Lorsque les périphériques USB ne sont pas connectés.

CARACTERISTIQUES TECHNIQUES : ProLite X2797QSU-B1

Catégorie de taille 27"
Panneau LCD	La technologie des panneaux	IPS
	Taille Diagonale: 27" (68,5cm)
	Taille du point 0,233mm H × 0,233mm V
	Luminosite 350cd/m	2 (Typique), 155cd/m² (Par défaut / Économie d'énergie)
	Rapport de contraste	1000 : 1 (Typique), Fonction d'Contr. avancé disponible
	Angle de vue	Droite / Gauche : 89 degrés chaque, Haut / Bas : 89 degrés chaque (Typique)
	MPRT 1ms
Couleurs affichées Environ 16,7 millions
Fréquence de synchronisation		HDMI(Adaptive-Sync: Eteint): Horizontale: 30,0-112,0 kHz, Verticale: 55-75 Hz HDMI(Adaptive-Sync: Allumé): Horizontale: 30,0-112,0 kHz, Verticale: 48-75 Hz DisplayPort(Adaptive-Sync: Eteint): Horizontale: 30,0-112,0 kHz, Verticale: 55-75 Hz DisplayPort(Adaptive-Sync: Allumé): Horizontale: 112,0-112,0 kHz, Verticale: 48-75 Hz
Résolution Native 2560 × 1440, 3,7Mégapixel
Résolution Maximum Supportée		HDMI(Adaptive-Sync: Eteint): 2560 × 1440, 75Hz HDMI(Adaptive-Sync: Allumé): 2560 × 1440, 75Hz DisplayPort(Adaptive-Sync: Eteint): 2560 × 1440, 75Hz DisplayPort(Adaptive-Sync: Allumé): 2560 × 1440, 75Hz
Connecteur d'entrée HDMI, DisplayPort
Signal matériel en entrée HDMI, DisplayPort
USB Standard USB3,2 Gen 1 (5Gbps)
Nombre de ports USB Taille du connecteur		1 Montante - Type-B 4 Descendante - Type-A(DC5V, 900mA)×2, Type-C(DC5V, 0,9A)×2
Prise Casque *1		Prise mini 3,5mm (stéréo)
Haut-parleurs 2W × 2 (haut-parleurs stéréo)
Taille d'écran maximale		596,7mm L × 335,7mm H / 23,5" L × 13,2" H
Alimentation 100-240VAC, 50/60Hz, 1,7A
Puisance absorbée *2		16W (Par défaut / Économie d'énergie) Mode veille : 0,5W maximum, Mode éteint: 0,3W maximum
Dimensions / Poids net		613,0 × 428,5 × 190,0mm / 24,1 × 16,9 × 7,5" (L×H×P) 4,0kg / 8,8lbs
Angle d'inclinaison Haut: 20 degrés, Bas: 5 degrés
Conditions de fonctionnement		Utilisation : Température 5 à 35°C / 41 à 95°F Humidité 10 à 80% (sans condensation) Stockage : Température -20 à 60°C / -4 à 140°F Humidité 10 à 90% (sans condensation)
EPEAT Silver		Enregistrement varie selon les pays, consultez www.epeat.net pour plus de détails
Homologation TCO Certified, CE, UKCA, TÜV-GS, VCCI, PSE, EAC

NOTEZ

1 Le bon fonctionnement des appareils externes connectés autres que les casques n'est pas garantie.
^2 Lorsque les peripériques USB ne sont pas connectés.

( ) : Plage d'ajustement maximum

1 Disponible pour ProLite XB2497HSU, X2497HSU, XB2797HSU, X2797HSU uniquement.
2 Disponible pour ProLite XB2797QSU, X2797QSU uniquement.
