HL36RS - Hotte aspirante Air King - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante encastrable
Marque	Air King
Modele	HL36RS
Dimensions (L x P x H)	34.5 po x 21 po x 3.5 po
Materiau	Acier inoxydable
Alimentation electrique	120 V, 60 Hz
Type de filtre	Filtres a graisse en metal
Type d'installation	Encastrable dans un cabinet
Utilisation recommandee	Au-dessus d'une cuisiniere
Securite	Couper l'alimentation avant toute intervention
Entretien	Nettoyer les filtres a graisse regulierement
Contenu de l'emballage	Revetement, encastrement, vis de fixation
Compatibilite	HL24RS, HL28RS, HL36RS
Systeme de ventilation	Extraction par conduit
Installation	Requiert au moins deux personnes
Avertissement	Eviter d'endommager les fils electriques lors du perçage
Fixation	Vis #8-32 fournies
Reference	HL36RS

FOIRE AUX QUESTIONS - HL36RS Air King

Comment installer la hotte aspirante HL36RS ?

L'installation necessite de fixer le revetement au cabinet, puis de monter l'encastrement a l'aide des quatre vis #8-32 fournies. Assurez-vous de couper l'alimentation electrique avant de commencer. Il est recommande de se faire aider par une seconde personne.

Quelles sont les dimensions de la hotte HL36RS ?

Les dimensions de la hotte sont de 34.5 pouces de largeur, 21 pouces de profondeur et 3.5 pouces de hauteur.

Comment nettoyer les filtres a graisse ?

Les filtres a graisse en metal doivent etre nettoyes regulierement. Vous pouvez les laver a la main avec du detergent doux ou au lave-vaisselle. Assurez-vous qu'ils sont completement secs avant de les reinstaller.

Dois-je couper l'electricite avant l'installation ?

Oui, il est imperatif de couper l'alimentation electrique au niveau du panneau de distribution avant toute intervention d'installation ou d'entretien.

La hotte est-elle compatible avec un conduit existant ?

Oui, la hotte est concue pour etre raccordee a un conduit d'evacuation. Referez-vous au schema dimensionnel pour planifier la canalisation.

Quel type de filtre est utilise dans la hotte HL36RS ?

La hotte utilise des filtres a graisse en metal, reutilisables apres nettoyage.

Puis-je installer la hotte seul ?

Non, l'installation doit etre effectuee par au moins deux personnes en raison du poids de l'encastrement et de la difficulte a le maintenir en place lors de la fixation.

Que faire en cas de dysfonctionnement ?

Verifiez d'abord que l'alimentation est branchée et que les filtres sont correctement installes. Si le probleme persiste, contactez le service client d'Air King.

Ou trouver les vis de fixation ?

Les quatre vis #8-32 necessaires pour fixer l'encastrement au revetement sont fournies avec le revetement. Conservez-les pour l'etape 3 de l'installation.

La hotte est-elle garantie ?

La garantie est assuree par le fabricant Air King. Pour connaître les conditions detaillees, veuillez consulter le document de garantie fourni avec le produit ou contacter le service client.

MODE D'EMPLOI HL36RS Air King

Modèles: HL24RS, HL28RS,

HL36RS

AirKind

Ventilation Products®

Insérez les revêtements

LIRE ET CONSERVER CES INSTRUCTIONS

LIRE SOIGNEUSEMENT AVANT DE TENTER D'ASSEMBLER, INSTALLER, OPÉRER OU DE RÉPARER LE PRODUIT DÉCRIT. PROTEGEZ VOUS-MÈME ET LES AUTRES EN OBSERVANT TOUTE L'INFORMATION DE SECURITE. FAILIR À SE CONFORMER AUX INSTRUCTIONS PEUT RÉSULTER EN BLESSURE PERSONNELLE GRAVÉ ET/OU EN DOMMAGE À LA PROPRIÉTÉ. CONSERVER CES INSTRUCTIONS POUR RÉFÉRENCES FUTURES.

AVERTISSEMENT : LISEZ CETTE FEUILLE

D'INSTRUCTION AUSSI QUE LA FEUILLE D'INSTRUCTION DE LA HOTTE DE CUISINIÈRE AU COMPLET AVANT DE COMMENCER CETTE INSTALLATION.

AVERTISSEMENT : ASSUREZ-VOUS QUE

L'ALIMENTATION ÉLECTRIQUE EST COUPÉE À PARTIR DU

PANNEAU DE DISTRIBUTION AVANT DE COMMENCER L'INSTALLATION.

AVERTISSEMENT : LORSQUE VOUS COUPEZ

OU PERFOREZ UN MUR OU UN PLAFOND, PRENEZ GARDE

DE NE PAS ENDOMMAGER LES FILS ÉLECTRIQUES OU TOUT APPAREIL QUI POURRAIT ÊTRE DISSIMULÉ.

AVERTISSEMENT : UTILISER CETTE UNITÉ SEULEMENT

DE LA MANIÈRE POUR LAQUELLE LE FABRICANT L'A CONÇU.

AVERTISSEMENT : L'INSTALLATION DU REVÊTEMENT

ET DE L'ENCASTREMENT DOIT ÊTRE FAITE PAR AU MOINS DEUX

PERSONNES. L'ENCASTREMENT EST BIEN LOURD ET PEUT ÊTRE DIFFICILE À TENIR TOUT EN ESSAYANT DE FIXER LES VIS/ÉCROUS EN PLACE.

SECTION 1

Préparation de l'installation

1. Déballez l'encastrement et le revêtement. Lisez les instructions d'installation du revêtement et les instructions de l'encastrement. L'encastrement est fixé au revêtement en utilisant les quatre vis #8-32 fournies avec le revêtement.

SECTION 2

Montage du revêtement dans le cabinet

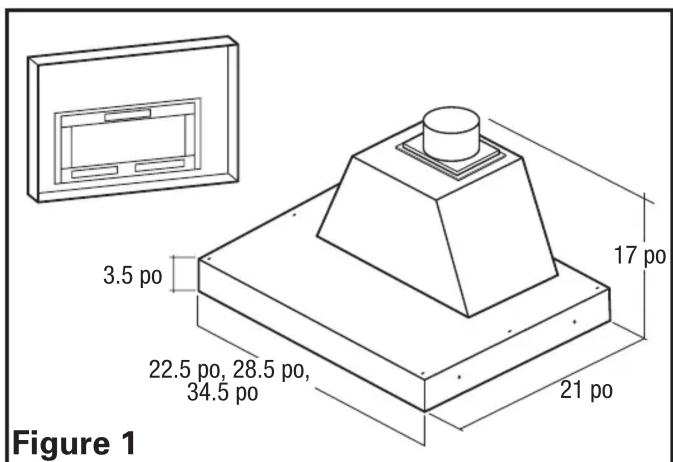

1. En utilisant le schéma dimensionnel ci-dessous, planifiez le support de votre revêtement pendant la construction du cabinet (Figure 1).

3.5 po 22.5 po, 28.5 po, 34.5 po 17 po 21 po Figure 1

1. Le revêtement sera fixé à l'armature du cabinet en utilisant deux vis sur chaque extrémité du revêtement et 3 vis de chaque côté du dessus sur le revêtement.
2. Si aucune armature de coffret n'existe, vous devrez installer l'armature pour fixer le revêtement.

SECTION 3

Montage de l'encastrement au revêtement

Avant de finir vos cabinets et de fermer le revêtement, complétez l'installation de l'encastrement – référez-vous au schéma dimensionnel ci-dessous, planifiez votre alimentation électrique et la canalisation à partir du dessus de l'encastrement.

1. Préparez l'encastrement pour le support – référez-vous aux instructions fournies incluses.
2. Quatre vis #8-32 sont incluses avec le revêtement. Trouvez ces vis et les mettez-les de côté pour les utiliser dans l'étape 3.
3. Soulevez l'unité vers le haut et fixez-la en place en utilisant les quatre vis #8-32 enlevées plus tôt.

SECTION 4

Finition de l'installation

1. En vous référant à l'encart des instructions d'installation, complétez les raccordements électriques et de conduit. METTEZ TOUJOURS À LA TERRE CETTE UNITÉ PROPREMENT.
2. Si vous avez enlevé les filtres de graisse, réinstallez-les.
3. Allumez et vérifiez votre installation.
