Type de produit	Dissipateur CPU à ventilation active
Marque	Jonsbo
Modèle	CB40
Compatibilité socket Intel	LGA 1200 / 1700 / 1851
Compatibilité socket AMD	AM4 / AM5
Dimensions (L x l x H)	92 x 92 x 40 mm
Poids	~250 g
Matériau du dissipateur	Aluminium avec base en cuivre
Nombre de caloducs	4 caloducs en cuivre
Type de ventilateur	92 mm PWM
Vitesse du ventilateur	800 – 2800 tr/min
Connecteur	4 broches PWM
Ventilateur inclus	Oui
Pâte thermique incluse	Oui
Dissipation thermique (TDP)	Jusqu'à 130 W
Installation Intel	Backplate, supports et vis fournis
Installation AMD	Support de montage et vis fournis
Alimentation	Via connecteur 4 broches de la carte mère
Entretien	Nettoyage régulier à l'air comprimé
Sécurité	Ne pas obstruer le ventilateur ; installation sur un support stable
Pièces détachées	Vis, supports, pâte thermique disponibles
Réparabilité	Ventilateur remplaçable ; caloducs non réparables
Garantie	2 ans (estimation)
Informations générales	Refroidissement silencieux pour PC de bureau

FOIRE AUX QUESTIONS - CB40 Jonsbo

Le Jonsbo CB40 est-il compatible avec mon socket LGA 1700 ?

Oui, le Jonsbo CB40 est compatible avec les sockets Intel LGA 1200, 1700 et 1851. Pour LGA 1700, utilisez les colonnes de support marquées 1700/1851 et la backplate fournie.

Comment installer la backplate Intel sur une carte mère ?

Placez la backplate derrière la carte mère, alignez les trous avec les supports. Fixez les colonnes de support (utilisez les colonnes 1700/1851 pour LGA 1700). Ensuite, vissez le support de montage par-dessus le processeur.

Quelle quantité de pâte thermique appliquer ?

Appliquez une petite quantité de pâte thermique (de la taille d'un grain de riz) au centre du processeur avant d'installer le dissipateur. La pression de montage étalera correctement la pâte.

Dans quel sens monter le ventilateur ?

Orientez le ventilateur de sorte que l'air soit soufflé vers le dissipateur (flux d'air vers les ailettes). Respectez la direction indiquée par les flèches sur le ventilateur pour une évacuation optimale de la chaleur.

Comment brancher le ventilateur sur la carte mère ?

Connectez le câble du ventilateur au connecteur CPU_FAN de la carte mère. Assurez-vous que le connecteur à 4 broches s'aligne correctement. La gestion PWM permettra un contrôle automatique de la vitesse.

Puis-je utiliser ce refroidisseur avec un processeur AMD Ryzen 9 ?

Oui, le CB40 est compatible avec les sockets AMD AM4 et AM5. Cependant, pour un processeur à haute TDP comme un Ryzen 9, vérifiez que la capacité de dissipation (estimée à 130W) est suffisante. Pour une utilisation intensive, un refroidissement plus puissant peut être nécessaire.

Est-ce que le dissipateur est livré avec la pâte thermique ?

Oui, un sachet de pâte thermique est inclus dans l'emballage. Vous pouvez également utiliser une pâte de meilleure qualité pour de meilleures performances.

Comment nettoyer le radiateur ?

Débranchez l'appareil et utilisez de l'air comprimé ou un pinceau doux pour enlever la poussière entre les ailettes. Évitez l'eau et les produits liquides. Nettoyez le ventilateur avec un chiffon sec.

Le ventilateur est-il bruyant ?

Le ventilateur PWM 92 mm est conçu pour être silencieux. À faible charge, le bruit est minime (~20 dBA estimé). En pleine vitesse, il peut être audible mais reste discret pour un refroidissement de cette taille.

Où puis-je trouver des vis ou supports de rechange ?

Contactez le service client de Jonsbo ou consultez les revendeurs agréés. Il est également possible de commander des kits de montage séparés pour différents sockets. Conservez la notice pour les références des pièces.

MODE D'EMPLOI CB40 Jonsbo

CPU heatsink CPU-Kühkörper Dissipateur de chaleur du processeur CPU 방일판 Disipador de calor CPU CPU散热器

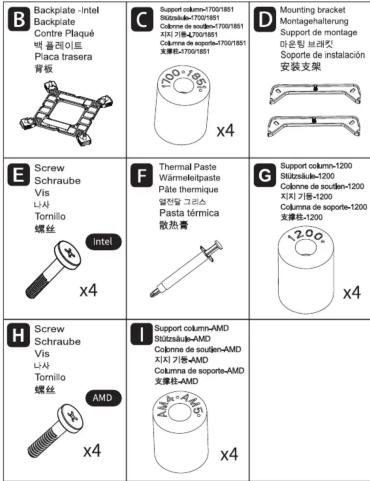

Backplate -Intel Backplate Contra Plaqué 백 콉레이트 Placa trasera 背板 Support column=1700/1851 Stützsilu=1700/1851 Colonne de soultien=1700/1851 X3X 2(倍)=2400/1851 Column de soporte=1700/1851 支座B=1700/1851 x4 Mounting bracket Montagehaltierung Support de montage 마운팅 보래킷 Soporte de instalación 安装支架 E Screw Schraube Vis LISA Tomilo 螺丝 intel x4 Thermal Paste Wärmeelpaste Pâte thermique 달달 2-GRS Pasta térmica 放熱膏 G Support column=1200 Stützsilu=1200 Colonne de soultien=1200 X3X 2(倍)=1200 Column de soporte=1200 支座B=1200 x4 H Screw Schraube Vis LISA Tomilo 螺丝 AMD x4 Support column=AMD Stützsilu=AMD Colonne de soultien=AMD X3X 2(倍)=1200 Column de soporte=AMD 支座B=AMD x4

Retirez le support en plastique d'origine AMD

Appliquer de la graisse de silicone

실리콘그리스를바르세요

Aplicar grasa de silicona

涂抹硅脂

Step4

Step5

Avant d'installer le radiateur, retirez le film protecteur

Faites attention à la direction du ventilateur

팬의 방향에 주의하세요

Connectez le fil du ventilateur à la carte mère selon l'image ci-dessus
