NC-3 Color - Refroidisseur RAM Jonsbo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Refroidisseur RAM
Marque	Jonsbo
Modèle	NC-3 Color
Matériau	Aluminium avec revêtement anodisé
Dimensions (L x l x H)	138 x 15 x 40 mm
Poids	50 g
Alimentation LED	Connecteur SYS/CHA_FAN (12 V)
Compatibilité mémoire	Modules DDR4/DDR5 pleine hauteur et profil bas
Méthode de fixation	Fixation par vis et ruban adhésif double face
Contenu de l'emballage	Dissipateur A & B, feuilles de pâte thermique, adaptateur de hauteur, câbles LED, ruban adhésif double face, visserie
Fonctions principales	Dissipation thermique des modules de mémoire avec éclairage LED personnalisable
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les liquides.
Sécurité	Débrancher l'alimentation avant installation. Ne pas placer sur des surfaces conductrices.
Pièces détachées et réparabilité	Les feuilles de pâte thermique sont consommables. Disponibles séparément.
Garantie	2 ans

FOIRE AUX QUESTIONS - NC-3 Color Jonsbo

Comment installer le refroidisseur RAM NC-3 Color ?

Suivez la méthode d'assemblage correspondant à votre type de mémoire : méthode 1 pour modules double face, méthode 2 pour simple face. Appliquez les feuilles de pâte thermique sur le dissipateur, fixez avec les vis fournies, et connectez les câbles LED au connecteur SYS/CHA_FAN de la carte mère.

Quels types de modules RAM sont compatibles ?

Le NC-3 Color est compatible avec les modules de mémoire pleine hauteur (double face ou simple face) et les modules profil bas. Assurez-vous que la hauteur totale ne dépasse pas 40 mm après installation.

Comment connecter l'éclairage LED ?

Branchez le câble LED fourni sur le connecteur SYS/CHA_FAN de la carte mère. Il s'allume automatiquement lorsque l'ordinateur est sous tension.

Puis-je utiliser ce refroidisseur avec des barrettes RGB déjà équipées ?

Oui, le NC-3 Color est conçu pour remplacer le dissipateur d'origine. Il s'adapte par-dessus les modules existants si la hauteur le permet.

Que faire si mon module RAM est à profil bas ?

Utilisez l'adaptateur de hauteur inclus pour surélever le module à la bonne position avant l'assemblage. Référez-vous à la méthode 3 de la notice.

Comment changer la couleur des LED ?

La couleur des LED est fixe (multicolore). Elle ne peut pas être modifiée. Si vous souhaitez un contrôle, optez pour un modèle RGB adressable.

Quelle est la durée de vie des feuilles de pâte thermique ?

Les feuilles sont réutilisables tant qu'elles restent adhésives. Remplacez-les si elles sont déchirées ou perdent leur efficacité.

Puis-je installer ce refroidisseur sans retirer la RAM ?

Non, il est recommandé de retirer les barrettes de la carte mère pour un montage sûr et éviter d'endommager les composants.

Le refroidisseur est-il bruyant ?

Non, le NC-3 Color est un dissipateur passif sans ventilateur, donc totalement silencieux.

Comment nettoyer le dissipateur ?

Utilisez un chiffon doux et sec pour enlever la poussière. Pour les taches, un chiffon légèrement humide (pas mouillé) suffit. Évitez les produits chimiques.

MODE D'EMPLOI NC-3 Color Jonsbo

Thermal paste sheet Wärmeleitpaste Feuille de pâte thermique 导热贴片

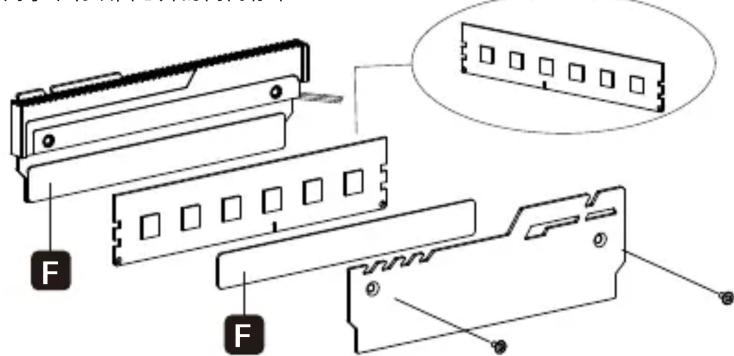

Assembly Method 1

Montagemethode 1

Méthode d'assemblage 1

组装方法1

For full height memory modules with chips on both sides Für Speichermodule voller Höhe mit beidseitigen Chips Pour modules de mémoire pleine hauteur avec puces des deux côtés 用于带有双面芯片的高内存条

Méthode d'assemblage 2

组装方法2

For full height memory module with chips on single side Für Speichermodule voller Höhe mit einseitigen Chips Pour modules de mémoire pleine hauteur avec puces simple face 用于带有单面芯片的高内存条

Appliquez des feuilles de pâte thermique sur la face intérieure du répartiteur de chaleur A&B et fixez-les au module de mémoire avec des vis

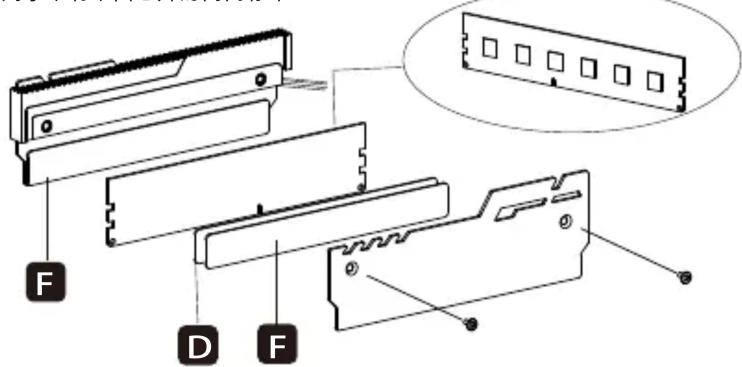

Comme méthode 1, mais appliquez de la mousse EVA sur le côté qui n'a pas de puces sur le module de mémoire avant l'assemblage

Méthode d'assemblage 3

组装方法 3

Pour les modules de mémoire à profil bas, veuillez utiliser les méthodes d'assemblage 1 et 2 pour différentes conceptions de moule de mémoire 对應低矮内存條，請针对不同内存条的设计使用组装方法1和2

B Secu Mit d siche Fixer doub 用双

Secure with double-sided tape Mit doppelseitigem Klebeband sichern

Fixer avec du ruban adhésif double face

用双面胶带固定

Placez l'adaptateur de hauteur entre le module de mémoire et le support des LED pour amener le module de mémoire dans la bonne position

Connectez les câbles LED aux prises SYS/CHA_FAN de la carte mère
