CR-1000 PRO - Système de refroidissement de matériel informatique Jonsbo - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Refroidisseur CPU à air
Marque	Jonsbo
Modèle	CR-1000 PRO
Compatibilité socket	Intel LGA 1200/115x/1700/2066, AMD AM4/AM5
Dimensions du dissipateur	120 x 73 x 155 mm
Dimensions du ventilateur	120 x 120 x 25 mm
Poids net	610 g
Matériaux	Aluminium (ailettes), cuivre (caloducs)
Nombre de caloducs	4
Type de roulement	Hydraulique
Vitesse de rotation	800 - 1800 tr/min
Débit d'air	74,5 CFM max
Niveau sonore	18 - 31 dBA
Pression statique	2,8 mmH₂O
Connecteur	4 broches PWM + 3 broches RGB
Alimentation électrique	1,8 W (ventilateur), 2,5 W (LED)
Éclairage LED	Oui, RGB adressable
Fonctions principales	Refroidissement CPU avec caloducs, ventilateur PWM, éclairage RGB
Entretien et nettoyage	Dépoussiérer régulièrement les ailettes avec un pinceau ou air comprimé
Sécurité	Éteindre l'appareil avant installation, manipuler avec précaution les caloducs
Pièces détachées et réparabilité	Ventilateur remplaçable, pâte thermique incluse
Informations générales	Garantie 1 an, fabrication chinoise

FOIRE AUX QUESTIONS - CR-1000 PRO Jonsbo

Comment appliquer la pâte thermique sur le CR-1000 PRO ?

Appliquez une petite quantité de pâte thermique (de la taille d'un grain de riz) au centre du processeur. Ne l'étalez pas : la pression du dissipateur la répartira uniformément. Retirez d'abord le film protecteur sur la base du dissipateur.

Quels sockets sont compatibles avec le CR-1000 PRO ?

Le CR-1000 PRO est compatible avec les sockets Intel LGA 1200/115x/1700/2066 et AMD AM4/AM5. Vérifiez la plaque arrière et les supports fournis.

Comment installer le ventilateur sur le dissipateur ?

Fixez le ventilateur sur le dissipateur à l'aide des clips fournis. Orientez le câble vers le connecteur CPU_FAN de la carte mère. Assurez-vous que le flux d'air est dirigé vers l'arrière du boîtier.

Où brancher les câbles LED du ventilateur ?

Connectez le câble RGB (3 broches) à un connecteur RGB adressable (5V 3 broches) sur la carte mère ou un contrôleur compatible. Le câble PWM du ventilateur se branche sur CPU_FAN.

Comment retirer le module de rétention AMD d'origine ?

Pour installer le CR-1000 PRO sur un socket AMD, retirez les deux vis du module de rétention plastique d'origine (autour du socket). Gardez les vis pour fixer la plaque arrière fournie.

Le ventilateur fait du bruit, que faire ?

Vérifiez que le ventilateur est bien fixé et qu'aucun câble ne touche les pales. Réglez la courbe de ventilation dans le BIOS pour réduire la vitesse. Si le bruit persiste, le roulement est peut-être défectueux : remplacez le ventilateur.

Comment nettoyer le dissipateur du CR-1000 PRO ?

Utilisez un pinceau doux ou de l'air comprimé pour enlever la poussière entre les ailettes. Pour un nettoyage plus profond, démontez le ventilateur et utilisez un chiffon humide (non mouillé) sur les ailettes. Laissez sécher complètement avant de remonter.

Le CR-1000 PRO est-il compatible avec les RAM hautes ?

Oui, le dissipateur dépasse au-dessus des slots RAM, laissant un dégagement de 45 mm pour la mémoire. Les barrettes hautes peuvent être installées sans problème.

Est-il nécessaire de remplacer la pâte thermique périodiquement ?

Il est recommandé de remplacer la pâte thermique tous les 2 à 3 ans ou lors du démontage du refroidisseur. Une pâte sèche ou mal appliquée réduit l'efficacité du refroidissement.

Que faire si le CR-1000 PRO ne s'allume pas (LED) ?

Vérifiez que le câble RGB est correctement branché sur un connecteur 5V (ne pas brancher sur 12V). Assurez-vous que le logiciel de contrôle RGB est configuré. Si rien ne fonctionne, le contrôleur LED est peut-être défectueux ; contactez le service client.

MODE D'EMPLOI CR-1000 PRO Jonsbo

Warmeleitpaste Râte thermique

Tirez pour libérer 拉释放

Step2

Montage des Lufters am KuHkörper Montage du ventilateurs sur le

Montage du ventilated dissipateur thermique

将风扇安装在散热器上

Application de la pâte thermique / Retirez le film protecteur

써멀 페이스트 도포/보호필름 제거

涂抹散热套/取下保护膜

原体散热器/取下保护膜

Placez la plaque arrière à l'arrière de la carte mère comme

indiqué

Réglez le curseur de la plaque arrière sur la position correspo ndante

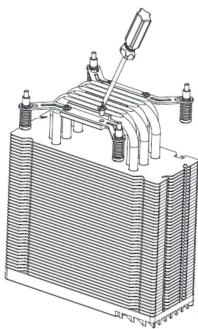

Fixez la glacière avec un tournevis

드라이버로 라디에이터 고정

用螺丝刀固定散热器

Conpostez le ventilateurs et les câhions LED À la prise CPU, FAN

Connectez le ventilateur et les cables LED à la prise CPU_FAN

전원 케이블을 마더보드에 연결

将电源线与主板连接

Pull to release
Zum Lösen ziehen
Tirez pour libérer 拉释放

Retirer le ventilateur avant d'installer le dissipateur de chaleur

Veuillez retirer le dispositifs de retenue en plastique du module de rétention AMD.

AMD 방열판 고정 모듈 제거

卸下AMD的散热器固定模组

Step4

Applying thermal paste / Remove the protection film

Application de la pâte thermique / Retirez le film protecteur

써멀 페이스트 도포/보호필름 제거

涂抹散热膏/取下保护膜

Step5

Réglez les vis sur les supports à la position correspondante

Mounting the fan to the heatsink Montage des Lüfters am Kühkörper Montage du ventilateur sur le dissociateur thermique 将风扇安装在散热器上 OPTIN

Fixez la glacière avec un tournevis

드라이버로 라디에이터 고정

用螺丝刀固定散热器

Montage du ventilateur sur le dissipateur thermique

라디에이터에 패 석치

将风扇安装在散热器上

Connectez le ventilateur et les câbles LED à la prise CPU, FAN
