Type de produit	Haut-parleur d'aigu (tweeter)
Marque	Fostex
Modèle	FT17H
Impédance nominale	8 Ω
Sensibilité (1W/1m)	96 dB
Puissance admissible (musicale)	30 W
Réponse en fréquence	5 kHz - 35 kHz
Fréquence de coupure recommandée	Supérieure à 5 kHz
Poids de l'aimant	113,5 g
Poids net	340 g
Diamètre extérieur	87 mm
Diamètre de montage (trou)	62,5 mm
Profondeur totale	38 mm
Matériau du cône	Non spécifié (estimation : dôme)
Accessoires inclus	Vis (4), entretoise (1), rondelles (4), consignes de sécurité (1)
Entretien	Nettoyer avec un chiffon sec et doux. Éviter tout contact avec l'eau ou les solvants.
Sécurité	Ne pas ouvrir le haut-parleur. Respecter la polarité (+/-). Utiliser un filtre adapté.
Réparabilité	Pièces détachées disponibles auprès du fabricant. Consulter le manuel pour le démontage.
Informations générales	Utilisation en intérieur. Température de fonctionnement : 0-40°C.

FOIRE AUX QUESTIONS - FT17H FOSTEX

Quel type de haut-parleur est le Fostex FT17H ?

Le FT17H est un tweeter (haut-parleur d'aigu) conçu pour reproduire les fréquences élevées, de 5 kHz à 35 kHz.

Quelle est l'impédance du FT17H ?

L'impédance nominale est de 8 ohms.

Quelle est la sensibilité du FT17H ?

La sensibilité est de 96 dB pour 1 W à 1 m.

À partir de quelle fréquence dois-je utiliser un filtre ?

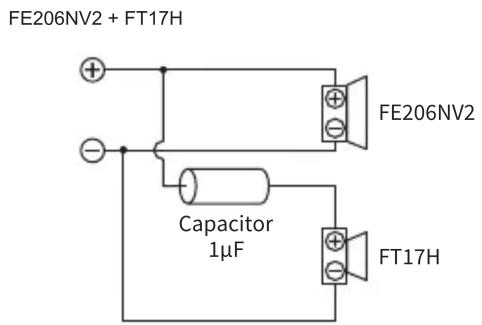

La fréquence de coupure recommandée est supérieure à 5 kHz. Utilisez un filtre passe-haut avec un condensateur en série, par exemple 1 µF pour une utilisation avec un woofer Fostex FE206NV2.

Quelles sont les dimensions de montage du FT17H ?

Le diamètre extérieur est de 87 mm et le diamètre du trou de montage est de 62,5 mm. La profondeur totale est de 38 mm.

Comment connecter le FT17H ?

Respectez la polarité : le point rouge (+) et la borne noire (-). Utilisez un filtre adapté pour protéger le tweeter des basses fréquences.

Quels accessoires sont fournis avec le FT17H ?

Le kit comprend 4 vis, 1 entretoise, 4 rondelles et 1 fiche de sécurité.

Puis-je utiliser le FT17H sans filtre ?

Non, l'utilisation sans filtre risque d'endommager le tweeter en raison des basses fréquences. Un filtre passe-haut est obligatoire.

Comment nettoyer le FT17H ?

Nettoyez délicatement avec un chiffon sec et doux. N'utilisez jamais d'eau ou de produits chimiques.

Où puis-je trouver des pièces de rechange ?

Contactez Fostex ou un revendeur agréé. Des pièces comme le diaphragme ou le cache sont disponibles.

MODE D'EMPLOI FT17H FOSTEX

FOSTEX CO.

1-1-109, Tsutsujigaoka, Akishima City, Tokyo, 196-8550, Japan

取扱説明書／Owner's Manual／Bedienungsanleitung／ Manuel du propriétaire／Manual del propietario／Ръководство на собственика／Manuál majitele／Instruktionsbog／ Kasutusjuhend／Εγχειρίδιο κατόχου／Käyttöopas／ Lámhleabhar Úinéara／Kezelési kézikönyv／Vlasnički priručnik／Manuale del proprietario／Savininko vadovas／ Īpašnieka rokasgrāmata／Manwal tas-Sid／Handleiding van de eigenaar／Instrukcja obsługi／Manual do Proprietário／ Manual de utilizare／Návod na obsluhu/Navodila za uporabo／Ägarmanual／操作説明／操作説明／취급 설명서

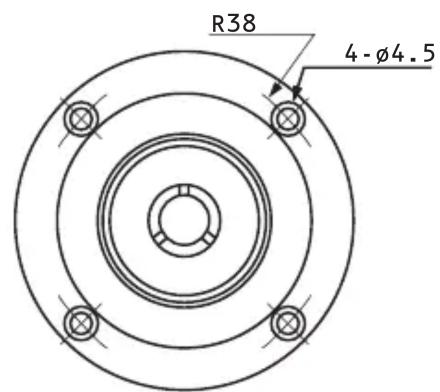

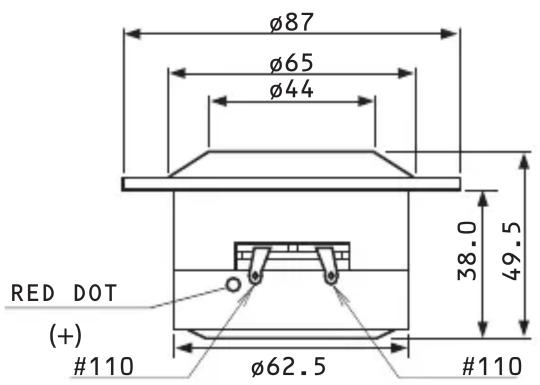

外形寸法/External dimensions/Äußere Abmessungen/Dimensions extérieures/Dimensiones externas/Bъншни размери/Vnější rozměry/Udvendige dimensioner/Välised mõõtmed/Εξωτερικές διαστάσεις/Ulkomitat/Toisí seachtracha/Külső méretek/Vanjske dimenzije/Dimensioni esterne/Išoriniai matmenys/Ārējie izmēri/Dimensjonijiet esterni/Buitenafmetingen/Wymiary zewnętrzne/Dimensões externas/Dimensiuni externe/Vonkajšie rozmery/Zunanje dimenzije/Yttre mätt/外部尺寸/外部尺寸/외형치수

仕様/Specification（Thiele / Small Parameters）/Spezifikation / Spécification/Especificación/спецификация/Specifikace/Specifikation/Spetsifikatsioon/прообиориоюг/Érittelysonraíocht/Specifikáció/Specifikacija/Specificazione/Specifikacija/Specifikācija/Specifikazzjoni/Specificatie/Specyfikacja/Especificação/Specificație/špecifikácia/Specifikacija/Specifikation/規格/規格/사양

Impedance	8
SPL (1m/1W) 96 dB
Music Power 30 W
Recommended Cross-over Frequency	more than 5 kHz
Reproduction Frequency Response 5	kHz - 35 kHz
Magnet Weight 113.5 g
Net Weight 340 g

ohm

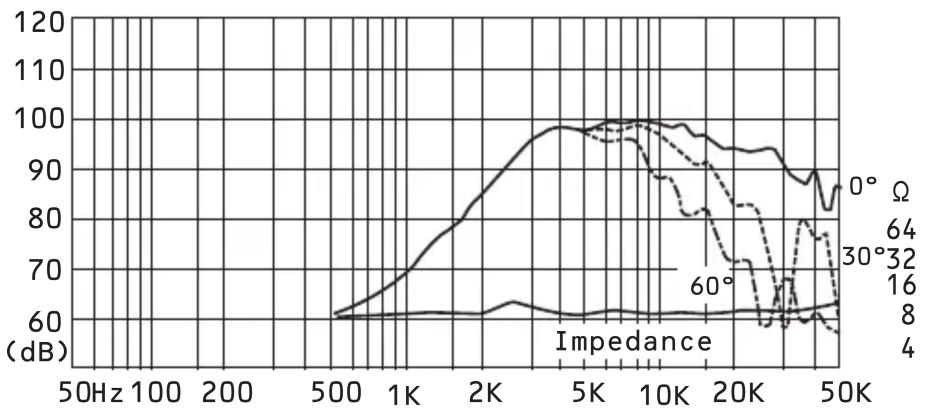

周波数特性/Frequency response/Frequenzgang/Réponse/en fréquence/Respuesta de frecuencia/Честотна характеристика/Frekvenční odezva/Frekvensrespons/Sageduskarakteristik/Апóкріση συχνότητας/Taajuusvaste Freagairt minicíochta/Frekvenciaátvitel/Frekvencijski odziv Risposta/in frequenza/Dažnio atsakas/Frekvences reakcija/Rispons tal-frekwenza/Frequentierespons/Odpowiedź częstotliwościowa/Resposta de frequência/Răspuns în frecvență/Frekvenčná odozva/Frekvenčni odziv/Frekvensrespons/頻率响应/頻率響應/주파수 특성

付属品/Accessories/Zubehör/Accessoires/Accesorios/Akcec oapi/Příslušenství/Tilbehør/Aksessuaarid/Aξεσουάρ/Asusteet/Gabhálais/Kiegészítók/Pribor/Accessori/Priedai/Piederumi/Accessorji/Accessoires/Akcesoria/Acessórios/Accesorii/Príslušenstvo/Dodatki/Tillbehör/配件/配件/액세서리

Screw	4pcs
Spacer	1pc
Washer	4pcs
Safety precautions 1pc

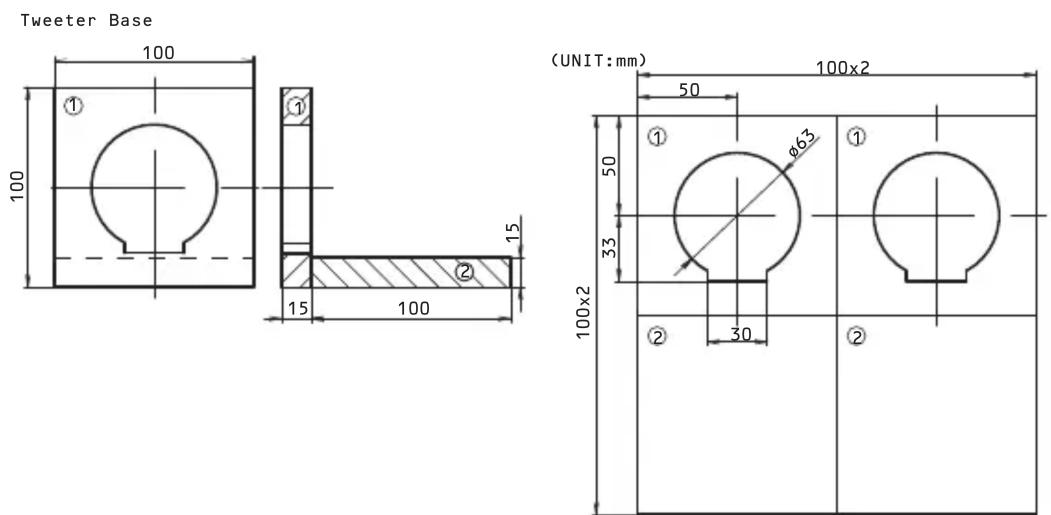

構成例/Configuration Example/Konfigurationsbeispiel/Exemple de configuration/Ejemplo de configuración/Пример за конфигу рация/Príklad konfigurace/Konfigurationseksempel/Konfigurat-siooni näide/Παράδειγμα διαμόρφωσης/Konfiguraatiosimerkki Sampla cumraíochta/Konfigurációs példa/Primjer konfiguracije/Esempio di configurazione/Konfigūracijos pavyzdys/Konfigurācijas piemērs/Eżempju ta' konfigurazzjoni/Configuratievoorbeeld/Przykład konfiguracji/Exemplo de configuração/Exemplu de configurare/Príklad konfigurácie/Primer konfiguracije/Konfigurationsexempel/配置示例/配置範例/구성 예
