Marque	Topex
Modèle	43E110
Type de produit	Riveteuse manuelle pour écrous rivetés (rivets filetés)
Application	Montage rapide de rivets filetés dans des matériaux d'épaisseur 0,51 mm à 3,25 mm
Tailles de rivets compatibles	M3, M4, M5, M6
Épaisseur minimale du matériau	0,5 mm pour toutes les tailles
Épaisseur maximale du matériau	1,5 mm (M3), 2,5 mm (M4-M6)
Longueur de la tige de rivet	4,9 mm (M3), 5,9 mm (M4), 6,9 mm (M5), 8,9 mm (M6)
Poids approximatif	Environ 1,2 kg
Matériau du corps	Acier trempé avec poignées revêtues
Alimentation	Aucune (manuelle)
Fonctions principales	Montage unilatéral de rivets filetés, permettant une fixation solide et étanche
Avantages	Montage rapide, résistance aux vibrations, étanchéité, économique, portable
Entretien et nettoyage	Nettoyer après usage avec un chiffon sec ; lubrifier les parties mobiles avec une huile légère
Sécurité	Porter des lunettes de protection ; utiliser sur des matériaux adaptés ; ne pas dépasser l'épaisseur max
Pièces détachées et réparabilité	Embouts de rivet interchangeables ; pas de pièces détachées spécifiques fournies
Informations générales	Notice multilingue incluse (PL, DE, CZ, SK, EN, IT, FR)

FOIRE AUX QUESTIONS - 43E110 Topex

Quel type de rivets utiliser avec la riveteuse Topex 43E110 ?

Utilisez des rivets filetés (écrous rivetés) de tailles M3, M4, M5 ou M6, disponibles dans le commerce.

Quelle épaisseur de matériau la riveteuse peut-elle traiter ?

L'épaisseur minimale est de 0,5 mm. Le maximum varie selon la taille du rivet : 1,5 mm pour M3 et 2,5 mm pour M4, M5 et M6.

Comment utiliser la riveteuse Topex 43E110 ?

1. Vissez le rivet fileté sur la tige. 2. Placez le rivet dans le trou percé. 3. Serrez les poignées pour déformer le rivet. 4. Fixez l'élément souhaité avec une vis appropriée.

La riveteuse est-elle adaptée aux matériaux délicats ?

Oui, elle permet un montage sans endommager la surface grâce à une tête plate affleurante.

Quels sont les avantages du montage par rivets filetés ?

Montage unilatéral, filetage solide, résistance à l'humidité et aux vibrations, rapidité d'installation, économique et portable.

Comment entretenir la riveteuse ?

Nettoyez-la avec un chiffon sec après usage. Lubrifiez les parties mobiles avec de l'huile légère pour garantir un fonctionnement fluide.

Puis-je utiliser la riveteuse pour des réparations automobiles ?

Oui, elle convient pour des réparations sur carrosserie mince (jusqu'à 2,5 mm) et autres assemblages nécessitant un filetage solide.

La riveteuse est-elle livrée avec des rivets ?

Non, les rivets ne sont pas inclus. Vous devez les acheter séparément en fonction de vos besoins.

Quelles précautions de sécurité observer ?

Portez des lunettes de protection. Utilisez uniquement sur des matériaux adaptés. Ne dépassez pas les épaisseurs maximales indiquées.

Où puis-je trouver des pièces de rechange ?

Contactez le service client Topex ou consultez les revendeurs agréés pour les embouts de rivet. Aucune autre pièce détachée n'est disponible.

MODE D'EMPLOI 43E110 Topex

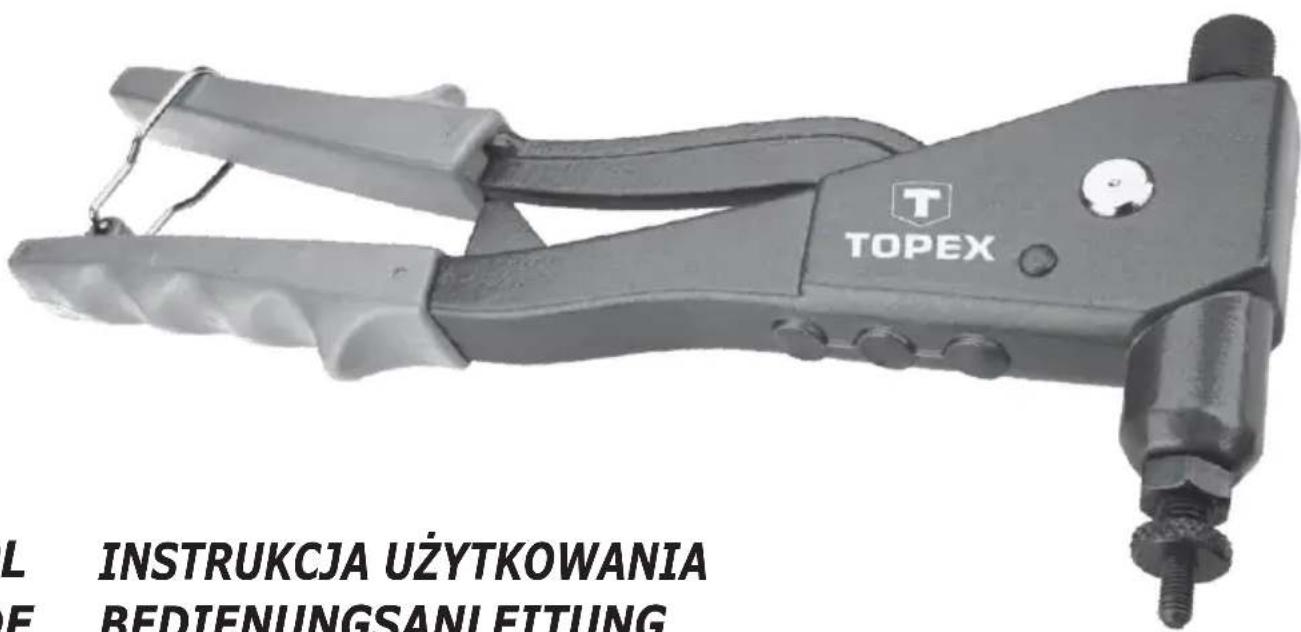

Shield-shaped emblem with a bold black 'T' on white background (no text or symbols)

TOPEX

L INSTRUKCJA UŻYTKOWANIA E BEDIENUNGSANI ETTUNG

PL INSTRUKCJA UŻYTKOWANIA

DE BEDIENUNGSANLEITUNG

CZ NÁVOD K OBSLUZE

SK NÁVOD NA OBSLUHU

EN INSTRUCTIONS FOR USE

IT ISTRUZIONI PER L'USO

43E110

INSTRUKCJA OBSŁUGI

Nitownica do montażu gwintowanych nitów (nitonakrętek) NR KAT. 43E110

Zastosowanie:

• Nitownica zaprojektowana jest do szybkiego ręcznego montażu gwintowanych nitów (nitonakrętek) w materiałach o grubości od 0,51 mm do 3,25 mm.
• Nitownica w łatwy sposób, bez uszkodzenia powierzchni, umożliwia montaż gwintowanych nitów w materiałach wykonanych z cienkiej blachy.
• Dostępny jest szeroki zakres gwintowanych nitów (nitonakrętek).

Zalety produktu:

• Jednostronny montaż.
- Płaski, leżący w płaszczyźnie materiału łeb nitu.
• Staly gwint.
- Odporność na wilgoć.
- Ekonomiczność.
- Wytrzymałość
- Szybkość montażu.
- Odporność na wibracje.
- Przenośność.

Zakres grubości:

	Rozmiar gwintowanego nitu	Minimalna grubość materiału	Maksymalna grubość materiału
M3	4,9 mm	0,5 mm	1,5 mm
M4	5,9 mm	0,5 mm	2,5 mm
M5	6,9 mm	0,5 mm	2,5 mm
M6	8,9 mm	0,5 mm	2,5 mm

Praca nitownicą:

1. Nakręcić gwintowany nit na trzpień
2. Umieścić nit w wywierconym otworze i ścisnąć rękojeści.
3. Dokończyć montaż mocując wymagany element przy pomocy odpowiedniej śruby.

BEDIENUNGSANLEITUNG

Nietmaschine zur Montage von Gewindenieten (Nietmuttern) Bestell.-Nr. 43E110

Anwendung:

• Die Nietmaschine ist zur schnellen manuellen Montage von Gewindenieten (Nietmuttern) in den 0,51 bis 3,25 mm dicken Stoffen ausgelegt.
- Mit der Nietmaschine werden Gewindeniete, in den Stoffen aus dünnem Blech montiert ohne die Oberfläche zu beschädigen.
- Unterschiedliche Gewindeniete (Nietmutter) sind verfügbar.

Produktvorteile:

• Einseitige Montage.
• Flacher, bündig liegende Nietkopf.
• Festes Gewinde.
• Feuchtigkeitsbeständigkeit.
• Wirtschaftlichkeit.
• Festigkeit
• Schnelle Montage.
• Beständigkeit gegen Schwingungen.
• Tragbarfähigkeit.

Stärkenbereich:

	Größe eines Gewindeniets	Mindeststärke des Stoffes	Höchststärke des Stoffes
M3	4,9 mm	0,5 mm	1,5 mm
M4	5,9 mm	0,5 mm	2,5 mm
M5	6,9 mm	0,5 mm	2,5 mm
M6	8,9 mm	0,5 mm	2,5 mm

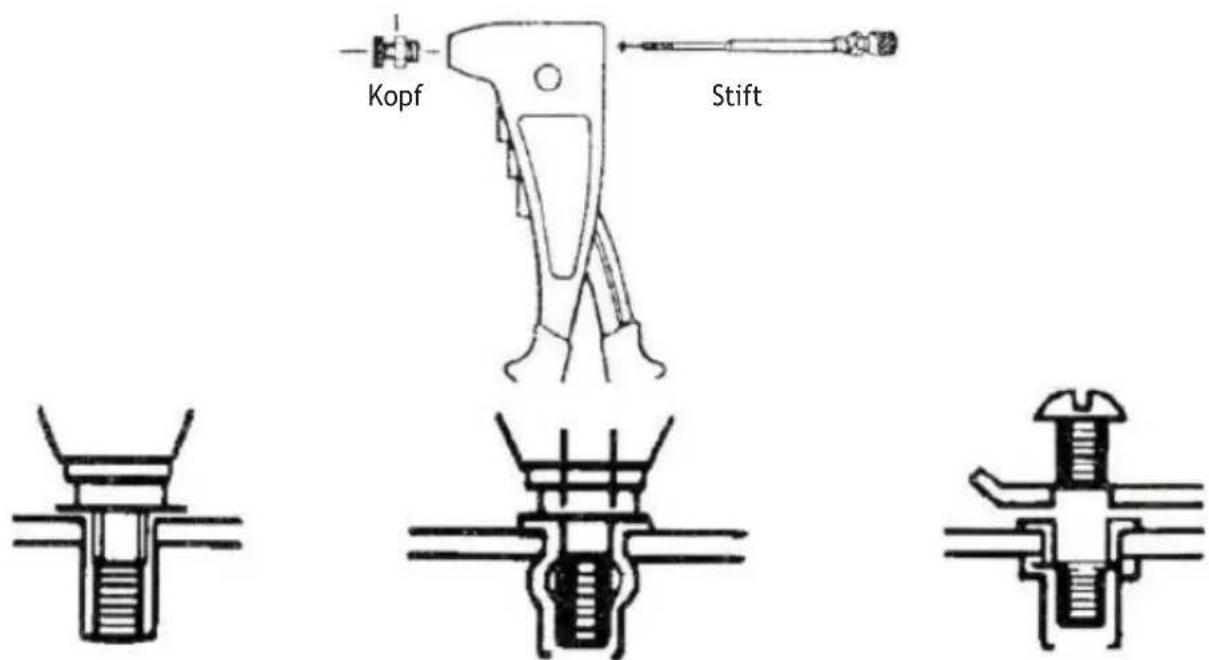

Arbeit mit der Nietmaschine:

1. Den Gewindeniet auf den Bolzen aufdrehen.
2. Den Niet in die Bohrung stecken und den Handgriff zusammendrücken.
3. Die Montage abschließen, indem das gewünschte Element mit einer entsprechenden Schraube befestigt wird.

NÁVOD K OBSLUZE

Nýtovačka pro montáž závitových nýtů (nýtovacích matic) KAT. Č. 43E110

Použití:

• Nýtovačka byla navržena pro rychlou ruční montáž závitových nýtů (nýtovací matice) v materiálech s tloušťkou od 0,51 mm do 3,25 mm.
• Nýtovačka jednoduchým způsobem umožňuje montáž závitových nýtů v materiálech zhotovených z tenkého plechu, aniž by došlo k poškození povrchu.
• K dispozici je široká škála závitových nýtů (nýtovacích matic).

Výhody výrobku:

• Jednostranná montáž.
- Plochá hlava nýtu ležící v rovině materiálu.
- Trvalý závit.
- Odolnost vůči vlhkosti.
Úspornost.
Pevnost.
• Rychlost montáže.
- Odolnost vůči vibracím.
- Přenosná.

Rozsah tlouštěk:

	Velikost závitového nýtu	Minimální tloušt'ka materiálu	Maximální tloušt'ka materiálu
M3	4,9 mm	0,5 mm	1,5 mm
M4	5,9 mm	0,5 mm	2,5 mm
M5	6,9 mm	0,5 mm	2,5 mm
M6	8,9 mm	0,5 mm	2,5 mm

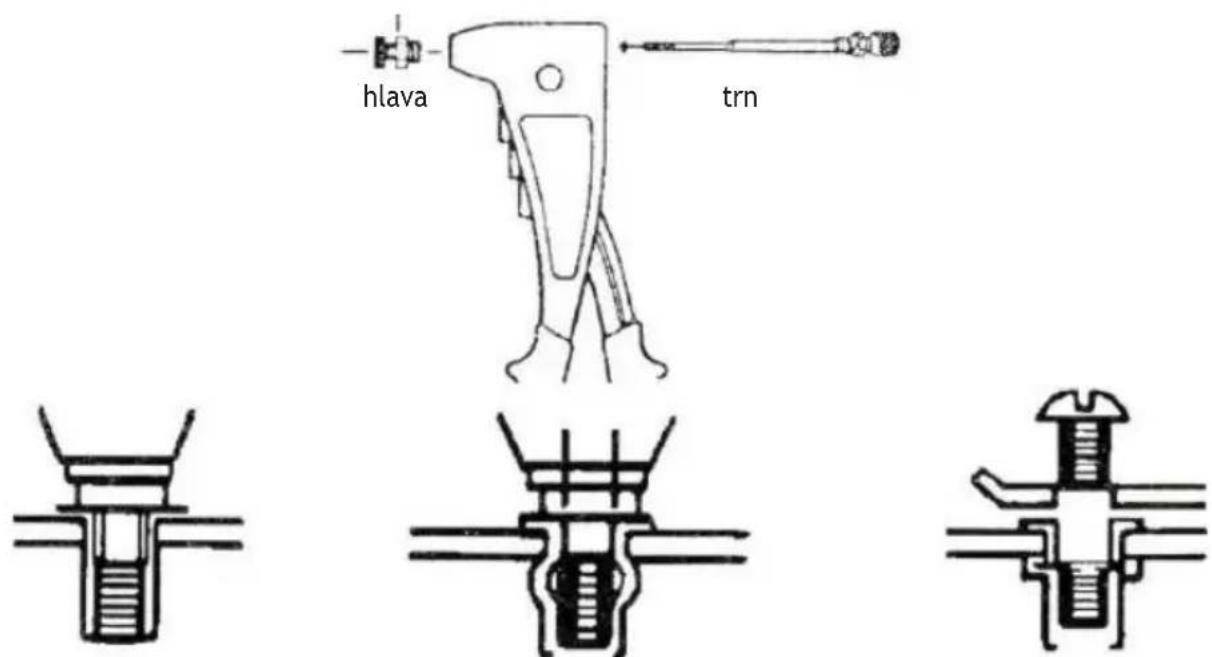

Práce s nýtovačkou:

1. Našroubujte závitový nýt na trn
2. Umístěte nýt do vyvrtaného otvoru a zmáčkněte rukojeť.
3. Dokončete montáž upevněním požadovaného prvku pomocí vhodného šroubu.

NÁVOD NA OBSLUHU

Nitovačka na montáž závitových nitov (nitovacie matice) Kat. č. 43E110

Použitie:

• Nitovačka je navrhnutá na rýchlu ručnú montáž závitových nitov (nitovacích matíc) do materiálov s hrúbkou od 0,51 mm do 3,25 mm.
• Nitovačka ľahko, bez poškodenia povrchu umožňuje montáž závitových nitov do materiálov vyrobených z tenkého plechu
• K dispozícii je široký sortiment závitových nitov (nitovacích matíc).

Výhody produktu:

• Jednostranná montáž.
- Plochá nitovacia hlava nachádzajúca sa v rovine materiálu.
- Pevný závit.
- Odolnost' voči vlhkosti.
- Úspornost'.
- Odolnost'
• Rýchlost' montáže.
- Odolnost' voči vibráciám.
- Prenosnost'.

Hrúbkový rozsah:

	Vel'kost' závitového nitu	Minimálna hrúbka materiálu	Maximálna hrúbka materiálu
M3	4,9 mm	0,5 mm	1,5 mm
M4	5,9 mm	0,5 mm	2,5 mm
M5	6,9 mm	0,5 mm	2,5 mm
M6	8,9 mm	0,5 mm	2,5 mm

Práca s nitovačkou:

1. Závitový nit naskrutkujte na kolík
2. Nit vložte do vyvrtaného otvoru a stlačte rukoväte.
3. Montáž dokončite upevnením požadovaného prvku pomocou vhodnej skrutky

INSTRUCTION MANUAL

Riveting machine for assembling threaded rivets (rivet nuts) CAT. no. 43E110

Application:

• The riveting machine is designed for rapid manual installation of threaded rivets (rivet nuts) in materials from 0.51mm to 3.25mm thick.
• The riveting tool makes it easy to install threaded rivets in thin sheet materials without damaging the surface.
• A wide range of threaded rivets (rivet nuts) is available.

Product benefits:

• Single-sided installation.
• Flat, flush rivet head.
• Fixed thread.
• Moisture resistance.
• Cost-effectiveness.
• Robustness
• Speed of assembly.
  • Vibration resistance.
• Portability.

Thickness range:

	Threaded rivet size	Minimum material thickness	Maximum material thickness
M3	4.9 mm	0.5 mm	1.5 mm
M4	5.9 mm	0.5 mm	2.5 mm
M5	6.9 mm	0.5 mm	2.5 mm
M6	8.9 mm	0.5 mm	2.5 mm

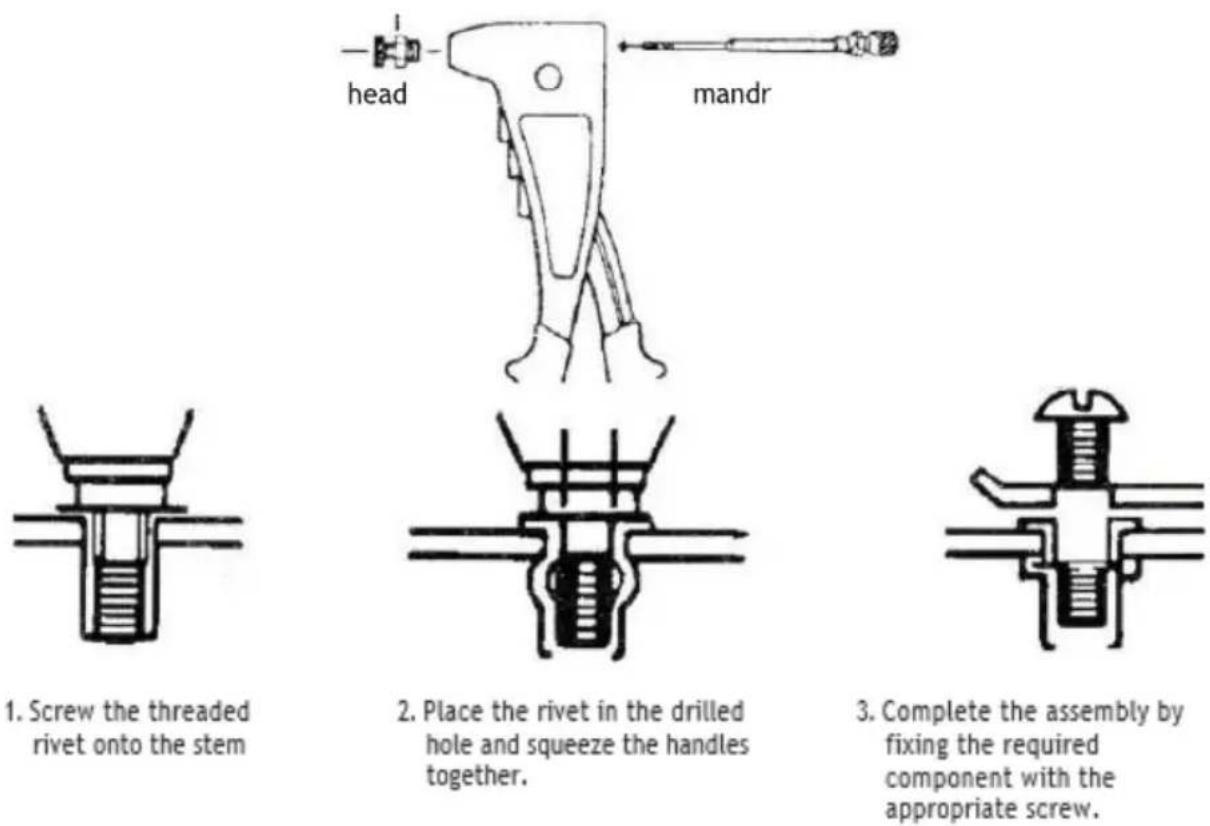

Working with a riveting machine:

MANUALE DI ISTRUZIONI

Rivettatrice per l'assemblaggio di rivetti filettati

(dadi arivetto) CAT. n. 43E110

Applicazione:

• La rivettatrice è progettata per una rapida installazione manuale di rivetti filettati (dadi a rivetto) in materiali con spessore da 0,51 mm a 3,25 mm.
• L'utensile per rivettare facilita l'installazione di rivetti filettati in materiali sottili senza danneggiare la superficie.
• È disponibile un'ampia gamma di rivetti filettati (dadi a rivetto).

Vantaggi del prodotto:

• Installazione su un solo lato.
• Testa del rivetto piatta e a filo.
- Filo fisso.
- Resistenza all'umidità.
- Costo-efficacia.
- Robustezza
- Velocità di montaggio.
• Resistenza alle vibrazioni.
- Portabilità.

Gamma di spessori:

	Dimensione del rivetto filettato	Spessore minimo del materiale	Spessore massimo del materiale
M3	4,9 mm	0,5 mm	1,5 mm
M4	5,9 mm	0,5 mm	2,5 mm
M5	6,9 mm	0,5 mm	2,5 mm
M6	8,9 mm	0,5 mm	2,5 mm

Lavorare con una rivettatrice:

1. Avvitare il rivetto filettato sullo stelo
2. Inserire il rivetto nel foro praticato e stringere le maniglie.
3. Completare il montaggio fissando il componente richiesto con la vite appropriata.
