BM-1 - Interface MIDI KORG - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil BM-1 KORG au format PDF.
| Marque | Korg |
| Modèle | BM-1 |
| Type de produit | Interface MIDI Bluetooth |
| Dimensions adaptateur principal | Non spécifié (voir notice) |
| Dimensions adaptateur secondaire | 27 × 21 × 21 mm |
| Poids adaptateur principal | 12 g |
| Poids adaptateur secondaire | 11 g |
| Alimentation | Via prise MIDI OUT (5V/3,3V) |
| Consommation électrique | 37 mW |
| Technologie sans fil | Bluetooth 5, MIDI over Bluetooth Low Energy |
| Norme MIDI | BLE-MIDI |
| Nombre max de dispositifs en groupe | 5 BM-1 |
| Portée de communication | 20 m (sans obstacle) |
| Latence | Environ 3 ms (entre deux BM-1) |
| Prises | MIDI IN et OUT (DIN 5 broches), mini-jack TRS 3,5 mm |
| Systèmes d'exploitation supportés | Windows, macOS, iOS/iPadOS (voir site Korg) |
| Fonctions principales | Transmission/réception sans fil MIDI, groupage, mise à jour firmware via app iOS |
| Mise à jour du micrologiciel | Via application KORG BM-1 (iOS/iPadOS) |
| Initialisation des réglages d'usine | Via bouton mode ou application |
| Accessoires fournis | Précautions, adaptateur principal, adaptateur secondaire |
| Entretien et nettoyage | Aucun entretien particulier nécessaire |
| Sécurité | Respecter les précautions fournies dans le manuel |
| Pièces détachées et réparabilité | Non spécifié, contacter Korg |
| Informations générales | Interface MIDI Bluetooth pour instruments MIDI, ordinateurs et appareils iOS |
FOIRE AUX QUESTIONS - BM-1 KORG
Questions des utilisateurs sur BM-1 KORG
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Interface MIDI au format PDF gratuitement ! Retrouvez votre notice BM-1 - KORG et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BM-1 de la marque KORG.
MODE D'EMPLOI BM-1 KORG
Manuel d'utilisation
*Avant d'utiliser le BM-1, veuillez dire attentivement les Précautions (fichier PDF) pour assurer une utilisation correcte et sure du produit.
Documents complémentaires
Précautions, Cher client aux personnes acquérant le BM-1, Manuel d'utilisation du BM-1, Guide de connexion MIDI Bluetooth, Manuel d'utilisation de l'application KORG BM-1
Manuel video du BM-1
Application KORG BM-1 pour iOS, Bluetooth MIDI Connect pour iOS, Bluetooth MIDI Connect pour Mac
Pilote KORG BLE-MIDI pour Windows
Questions fréquement posées
Site internet du produit
Sommaire
Introduction 3
Conventions utilisées dans ce manuel 4
Charactéristique 5
Adaptateur principal 5
Adaptateur secondaire 6
Connexions 7
Connexion du BM-1 à des dispositifs MIDI 8
Connexion d'un dispositif MIDI à votre ordinateur 9
Connexion d'un dispositif MIDI à votre iPhone/iPad 10
Connexion d'un dispositif MIDI à un dispositif MIDI Bluetooth............ 11
Connexion à deux dispositifs MIDI 12
Groupage de plusieurs dispositifs MIDI 13
Appendices 15
Initialisation des réglages d'usine 16
Mise à jour du micrologiciel. 17
Changement des rôles BLE 18
Guide de dépannage 19
Fiche technique 21
Introduction
Merci d'avoir besoin l'interface MIDI Bluetooth BM-1 de Korg.
Afin de pouvoir exploiter au besoin toutes les possibilités offertes par ce produit, veuillez dire attentivement ce manuel.
Le BM-1 permet la transmission et la réception sans fil de messages MIDI vers et depuis un synthétiseur, un piano numérique ou un contrôleur MIDI connecté et doté d'une prise MIDI (DIN à 5 broches). Ce dispositif vous permet de transmettre et receivevoir ces messages MIDI vers et depuis un ordinateur Windows, un Mac, un iPhone/iPad, un contrôleur MIDI Bluetooth ou d'autres dispositifs ou ordinateurs équipés d'une fonction MIDI Bluetooth. Vous pouze aussi créé une connexion de groupe en utilisant plusieurs BM-1.

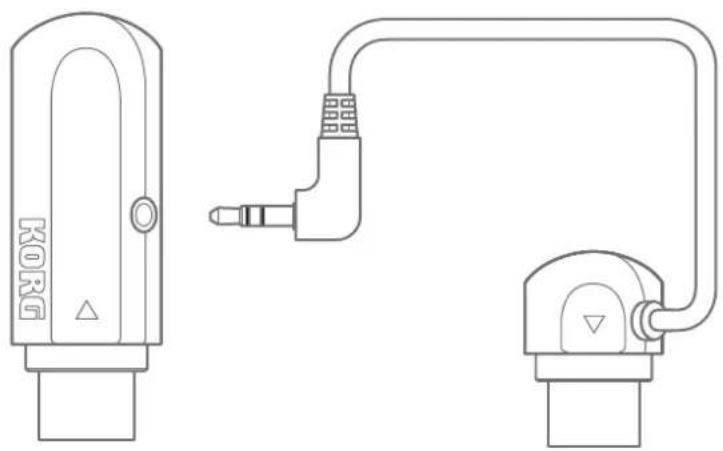

Le BM-1 comporte deux composants. Le premier composant est l'adaptateur principal, qui fournit le courant d'alimentation reçu via la prise MIDI OUT de votre dispositif MIDI pour la transmission sans fil de messages MIDI. Le deuxième composant est l'adaptateur secondaire, que vous branchez à la prise MIDI IN de votre dispositif MIDI pour la réception de messages MIDI.
L'application KORG BM-1 vous donne accès aux paramètres de groupe BM-1, vous permet demettre à jour le micrologiciel du dispositif et de configurer divers autres paramètres. Pour des détails, voyagez le Manuel d'utilisation de l'application KORG BM-1.
Remarque: L'application KORG BM-1 est uniquement destinée aux systèmes iOS/iPadOS.
Conventions utilisées dans ce manuel
Conventions utilisées dans ce manuel
- Les détails de l'instrument ainsi que les informations dans les illustrations de ce manuel pourraient créé par le géneres différences avec votre produit.
- Symboles utilisés dans ce manuel :
Identifie des consignes à suivre pour assurer une utilisation correcte des fonctions et possibités offertes par cet instrument.
Remarque Attire votre attention sur des informations complémentaires.
Astuce Identifie des informations complémentaires utiles.
- Les termes "dispositif MIDI" figurant dans ce manuel désignent tout synthétiseur, piano numérique ou contrôleur MIDI doté d'une prise MIDI (DIN à 5 broches).
Un "dispositif MIDI Bluetooth" désigne tout dispositif (tel qu'un contrôleur MIDI Bluetooth) doté d'une fonction MIDI Bluetooth. Il pourrait par exemple s'agir de dispositifs comme un ordi-nateur Windows, un Mac ou iPhone/iPad équipés d'une fonction MIDI Bluetooth, ou d'un dispositif MIDI connecté au BM-1.

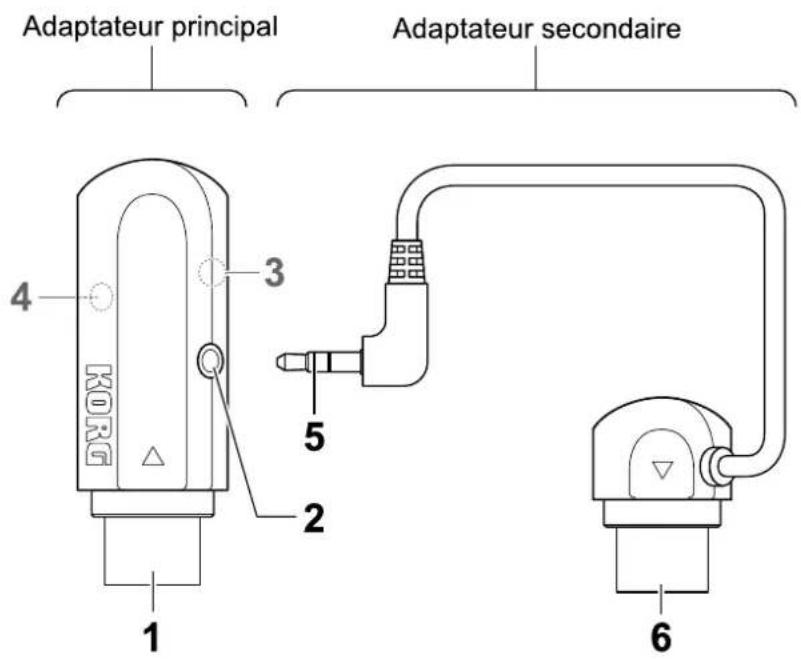

Charactéristique

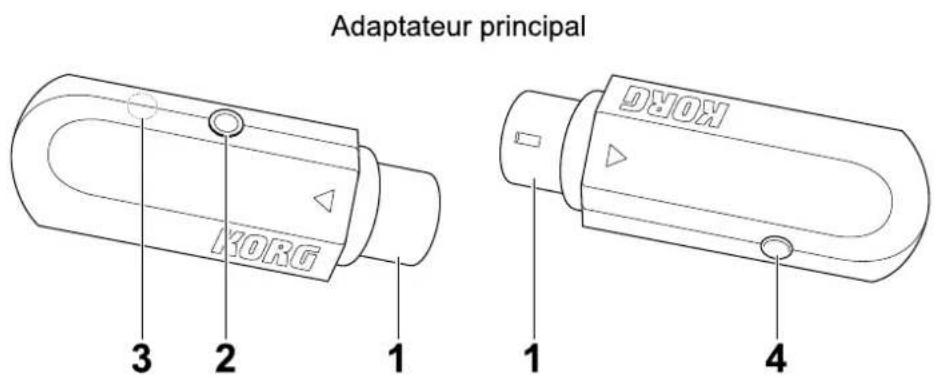

Adaptateur principal
Remarque: Quand vous branchez l'adaptateur principal du BM-1 à votre dispositif MIDI et metteze ce dernier sous tension, le BM-1 est aussi mis automatiquement sous tension.
1Prise MIDI OUT (DIN à 5 broches)
Reliez cette prise à la prise MIDI OUT de votre dispositif MIDI.
2Mini-prise jack TRS de 3,5 mm
Cette prise permet de connecter l'adaptateur principal à l'adaptateur secondaire.
Elle fournit le courant d'alimentation de l'adaptateur principal vers l'adaptateur secondaire et elle est utilisée pour la transmission de données MIDI entre ces deux appareils.
3Diode
Ellesallumeouclignote selonle statutdu BM-1.
- Clignote lentement (en bleu): en attente de connexion à un autre dispositif
- Clignote rapidement (en bleu): connexion normale à un dispositif (durant la transmission/réception de messages MIDI)
- Allumé (en bleu): connexion normale à un dispositif (en l'absence de transmission/reception de messages MIDI)
Note : Uniquement pour des dispositifs ne générant pas automatiquement de messages MIDIR, tels que Active Sensing ou d'horloge
- Clignote rapidement (en bleu-ver): connexion normale à un dispositif jouant un role BLE "central" (durant la transmission/reception de messages MIDI)
- Allumé (en bleu-vert): connexion normale à un dispositif (en l'absence de transmission/reception de messages MIDI)
Note : Uniquement pour des dispositifs ne générant pas automatiquement de messages MIDI, tels que Active Sensing ou d'horloge
- Allumé (en vert): fonctionnement en mode de mise à jour du micrologiciel
- Clignote (en vert/rouge): réception de données en mode de mise à jour du micrologiciel
4Bouton de mode
Utilise ce bouton pour rétablier les réglages d'usine de ce dispositif ou pour changer le role BLE et désirir le role péripérisque. Ce bouton est aussi utilisé lors de la mise à jour du micrologiciel via l'application KORG BM-1.
Astuce: Nous vous conseillons d'utiliser de manière générale l'application KORG BM-1 pour manipuler le bouton de mode.
Reportez-vous aux sections suivantes dérivant la configuration des paramètres via le bouton de mode.
Initialisation des réglages d'usine
Mise à jour du micrologiciel
Changement des rôles BLE
Adaptateur secondaire
5Mini-fiche jack TRS de 3,5 mm
Branchez cette fiche à l'adaptateur principal.
6Prise MIDI IN (DIN à 5 broches)
Reliez cette prise à la prise MIDI IN de votre dispositif MIDI.
Remarque: Utilisez l'adaptateur secondaire quand ce dernier est connecté à l'adaptateur principal. L'adaptateur secondaire ne peut pas être utilisé seul.
Connexions
Connexion du BM-1 à des dispositifs MIDI
Connexion d'un dispositif MIDI à votre ordinateur
Connexion d'un dispositif MIDI à votre iPhone/iPad
Connexion d'un dispositif MIDI à un dispositif MIDI Bluetooth
Connexion à deux dispositifs MIDI
→ Groupage de plusieurs dispositifs MIDI

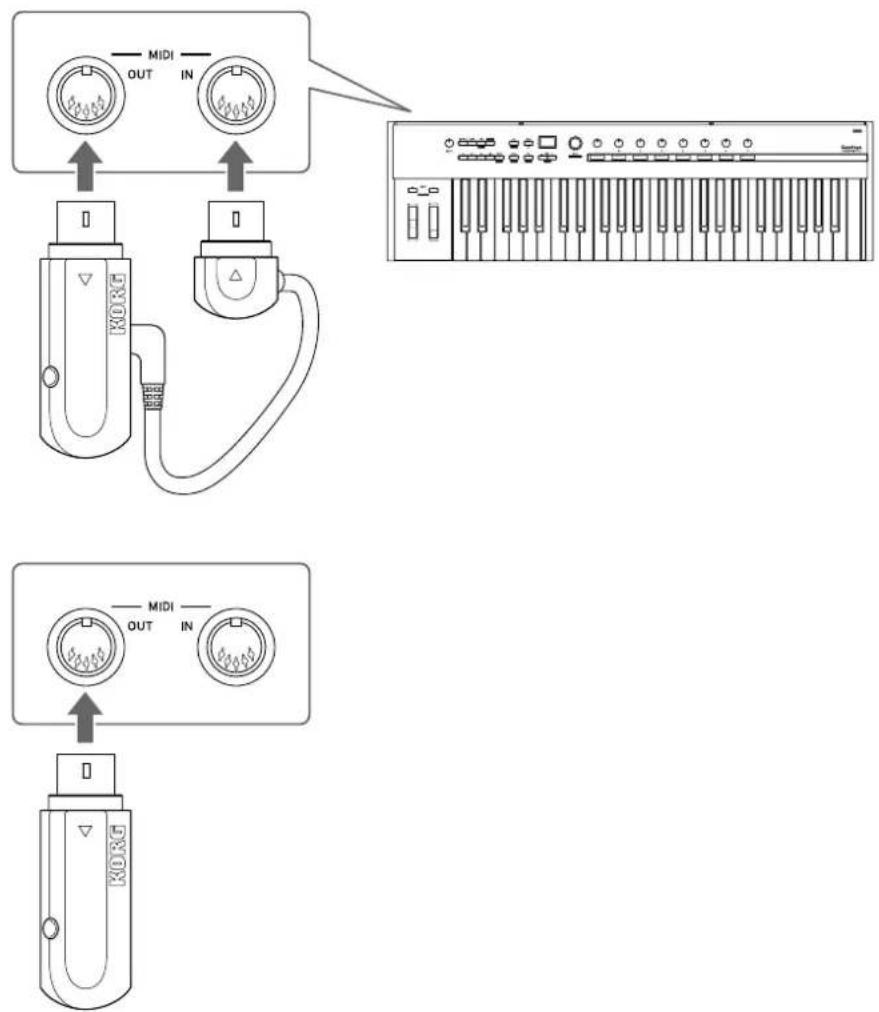

Connexion du BM-1 à des dispositifs MIDI
Reliez le BM-1 à la prise MIDI (DIN à 5 broches) de votre dispositif MIDI (tel qu'un synthétiseur, piano numérique ou contrôleur MIDI) et préparez les dispositifs pour la transmission/reception MIDI sans fil.
1 Branchez la mini-fiche jack TRS de 3,5 mm de l'adaptateur secondaire du BM-1 à la mini-prise jack TRS de 3,5 mm de l'adaptateur principal.
2 Reliez l'adaptateur principal du BM-1 à la prise MIDI OUT de votre dispositif MIDI, puis reliez l'adaptateur secondaire à la prise MIDI IN du votre dispositif MIDI.
Astuce: Si le dispositif MIDI ne dispose que d'une prise MIDI OUT ou si vous souhaitez uniquement utiliser le BM-1 pour transmettre des données MIDI, vous pouvez-retirer l'adaptateur secondaire et utiliser l'adaptateur principal seul.
Remarque: Vous ne pouvez pas brancher et utiliser l'adaptateur secondaire seul.

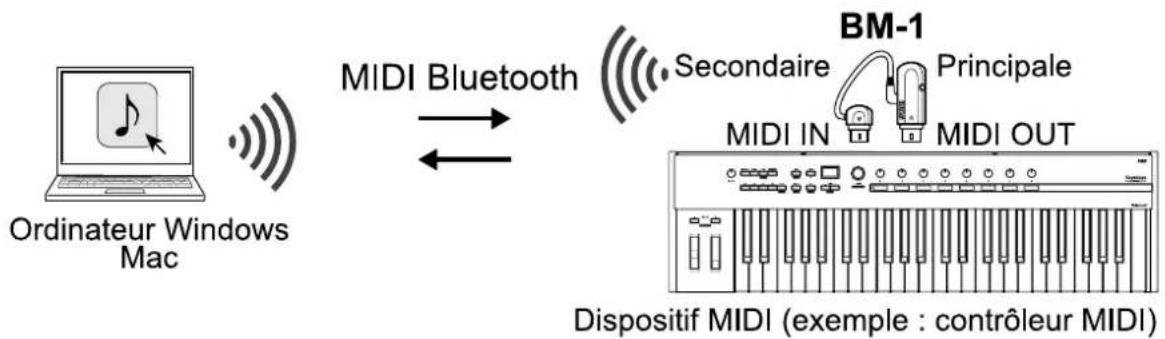

Connexion d'un dispositif MIDI à votre ordinateur
Des données MIDI peuvent être transmises et reçues entre votre ordinateur et un dispositif MIDI auquel le BM-1 est connecté.
Remarque: Pour ce faire, il vous faut un ordinateur offrant une fonction Bluetooth.
Pour des détails sur la connexion/déconnexion du dispositif à/d'un ordinateur Windows ou un Mac, voyagez le Guide de connexion MIDI Bluetooth.
Remarque: Si le BM-1 ne passe pas en mode d'attente de connexion (la diode clignote lentement en bleu) juste après la mise sous tension du dispositif MIDI, vérifie que le BM-1 n'est connecté àaucun autre dispositif ( comme un ordinateur, un iPhone/iPad ou un dispositif MIDI Bluetooth) àproximé, et le cas échéant, débranchez-le du dispositif en question.
Vérifie que vous ordinateur remplit les conditions de fonctionnement du BM-1 avant l'utilisation. Pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge, voyagez le site internet de Korg.
Configuration de votre logiciel DAW ou de votre application de générateur de son
Pour pouvoir utiliser le BM-1 avec votre ordinateur, vous doivent configurer le BM-1 via les paramétres d'entrée/sorting MIDI de l'application en question. Pour des détails, voir la documentation de l'application.

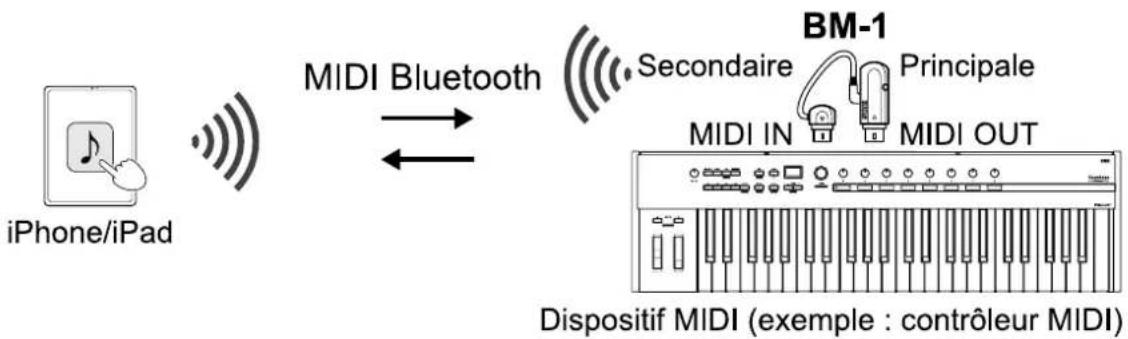

Connexion d'un dispositif MIDI à votre iPhone/iPad
Des données MIDI peuvent être transmises et reçues entre votre iPhone/iPad et un dispositif MIDI auquel le BM-1 est connecté.
Pour des détails sur la connexion/déconnexion du dispositif à/d'un iPhone/iPad, voyagez le Guide de connexion MIDI Bluetooth.
Remarque: Si le BM-1 ne passes pas en mode d'attente de connexion (la diode clignote lentement en bleu) juste après la mise sous tension du dispositif MIDI, vérifie que le BM-1 n'est connecté àaucun autre dispositif ( comme un ordinateur, un iPhone/iPad ou un dispositif MIDI Bluetooth) àproximite, et le cas échéant, débranchez-le du dispositif en question.
Vérifiez que votre iPad/iPhone remplit les conditions de fonctionnement de ce dispositif avant l'utilisation.
Pour obtenir les informations les plus récentes sur les systèmes d'exploitation pris en charge, voyagez le site internet de Korg.
Configuration de votre logiciel DAW ou de votre application de générateur de son
Pour pouvoir utiliser le BM-1 avec votre iPhone/iPad, configurer les paramètres de l'application utilisée ou avec KORG Bluetooth MIDI Connect. Voyez le Guide de connexion MIDI Bluetooth.

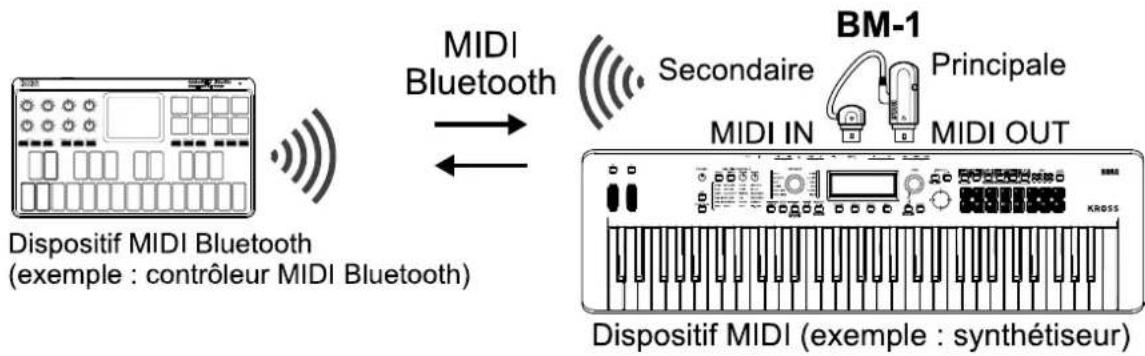

Connexion d'un dispositif MIDI à un dispositif MIDI Bluetooth
Des données MIDI peuvent être transmises et reçues entre votre dispositif MIDI Bluetooth et un dispositif MIDI auquel le BM-1 est connecté.
1 Mettez sous tension le dispositif MIDI auquel le BM-1 est connecté, puis activez votre dispositif MIDI Bluetooth.
La diode du BM-1 clignote lentement en bleu et le dispositif active son mode d'attente de connexion.
Les dispositifs sont automatiquement jumelés et la diode s'allume en bleu. Durant la transmission de données MIDI, la diode clignote rapidement.
Remarque: Si le BM-1 ne passe pas en mode d'attente de connexion (la diode clignote lentement en bleu) juste après la mise sous tension du dispositif MIDI, vérifie que le BM-1 n'est connecté àaucun autre dispositif ( comme un ordinateur, un iPhone/iPad ou un dispositif MIDI Bluetooth) àproximé, et le cas échéant, débranchez-le du dispositif en question.
Remarque: Il se peut que certains dispositifs MIDI Bluetooth tels que des contrôleurs MIDI ne fonctionnent que si le role BLE "periphérique" leur est assigné. Dans ce cas, réglez le role BLE sur "Auto (to all BLE MIDI devices)" avec l'application KORG BM-1, en vous reportant au Manuel d'utilisation de l'application KORG BM-1.

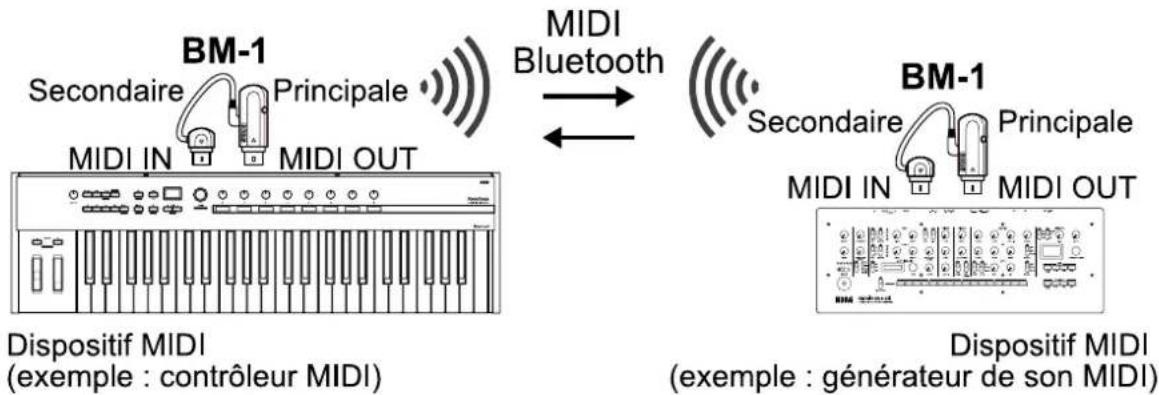

Connexion à deux dispositifs MIDI
Des données MIDI peuvent être transmises et reçues entre deux dispositifs MIDI auxquels le BM-1 est connecté.
Remarque: Pour ce faire, il vous faut deux BM-1.
1 Mettez les deux disposits MIDI auxquels le BM-1 est connecté sous tension.
La diode du BM-1 clignote lentement en bleu et le dispositif active son mode d'attente de connexion.
Les dispositifs sont automatiquement jumelés et la diode s'allume en bleu. Durant la transmission de données MIDI, la diode clignote rapidement.
Remarque: Si le BM-1 ne passe pas en mode d'attente de connexion (la diode clignote lentement en bleu) juste après la mise sous tension du dispositif MIDI, vérifie que le BM-1 n'est connecté àaucun autre dispositif ( comme un ordinateur, un iPhone/iPad ou un dispositif MIDI Bluetooth) àproximé, et le cas échéant, débranchez-le du dispositif en question.
Remarque: Si le role BLE d'un des BM-1 est regle sur "periphérique", la connexion ne pourra pas etable. Reglez le role BLE sur "Auto (to all BLE MIDI devices)" en vous reportant au Manuel d'utilisation de l'application KORG BM-1.

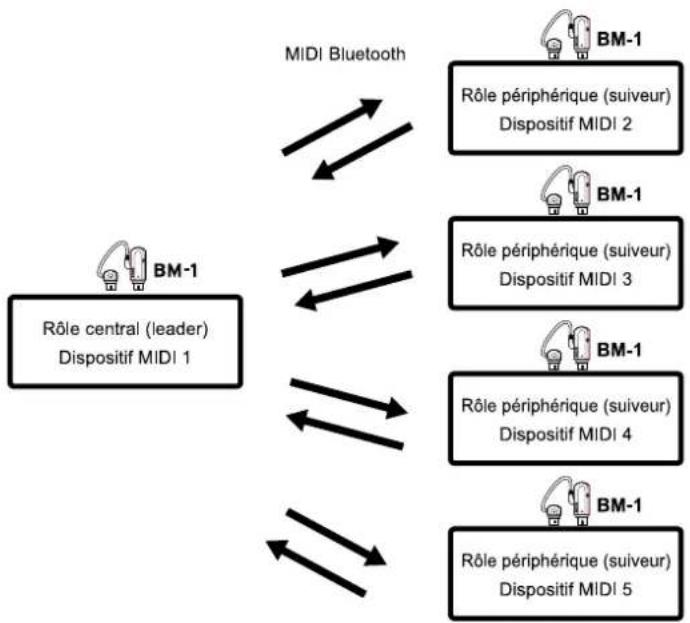

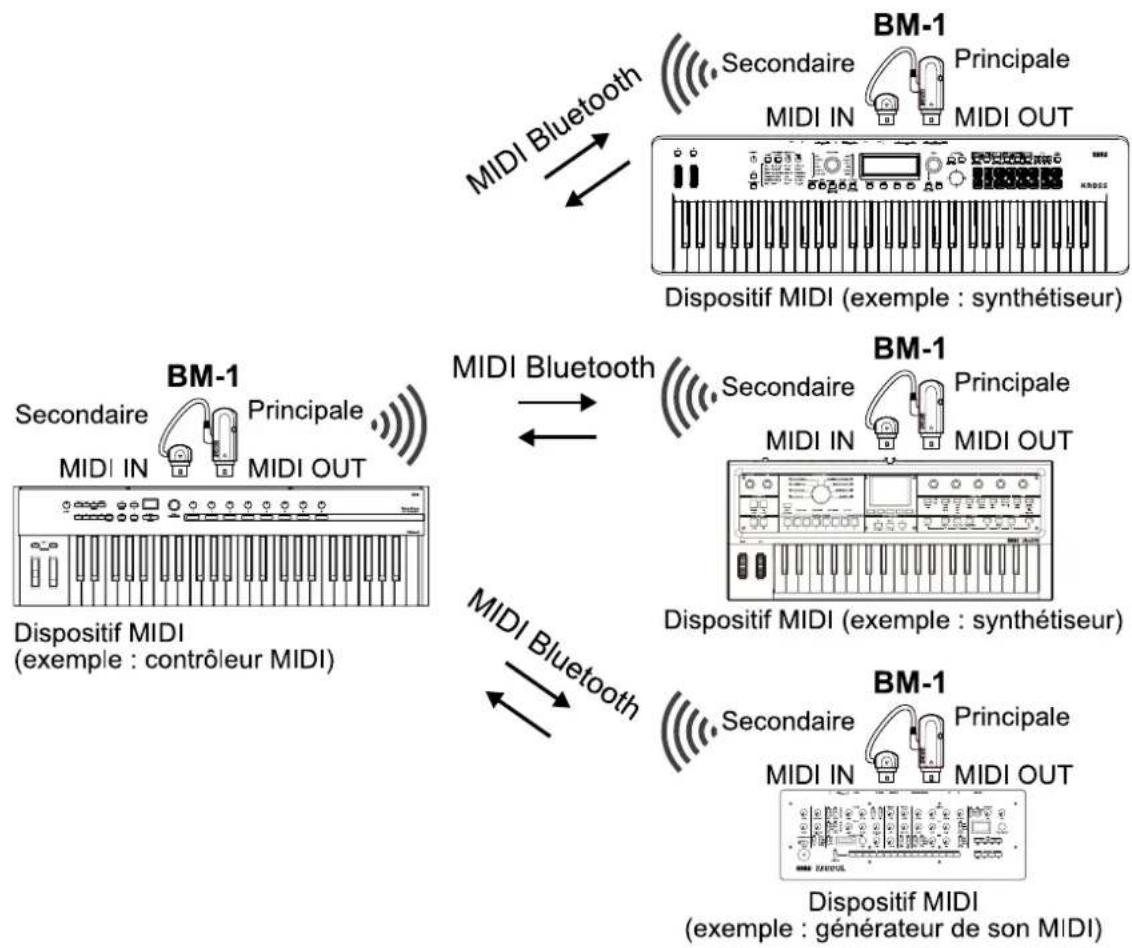

Groupage de plusieurs dispositifs MIDI
Vou pouve grouper jusqu'à cinq dispositifs BM-1 et transmettre/recevoir des données MIDI entre ces apparêils.
Configurez ou supprimez les paramétres de connexion de groupe avec l'application KORG BM-1. Pour installer l'application KORG BM-1, surfez sur l'App Store et cherchez-y l'application "KORG BM-1".
Pour savoir comment effectuer la connexion au groupe, voyage le Manuel d'utilisation de l'application KORG BM-1.
Remarque: Il yous faudra yous procurer un BM-1 individuel pour chaque dispositif MDI a connecter.
Il convient de définir le role BLE "central" pour le premier BM-1 et le role BLE "péripérique" pour les autres dispositifs lors de la connexion.
Comme le montre l'illustration suivante, quand vous jouez sur le dispositif MIDI auquel le BM-1 "central" est connecté, les messages MIDI sont envoyés aux dispositifs MIDI 2, 3, 4 et 5 auxquels les dispos-sitifs BM-1 "peripériques" sont connectés, et ces messages sont reçus par les dispositifs péripériques. Quand vous jouez sur le dispositif MIDI 2, les messages MIDI sont transmis vers et reçus par le dispositif MIDI 1. Dans ce cas, les autres dispositifs MIDI 3, 4 et 5 ne recoivent pas de données. Les dispositifs MIDI 3, 4 et 5 fonctionnement de la même manière que le dispositif MIDI 2.
Remarque: Vous ne pouvez pas inclure un ordinateur Windows, un Mac ou un iPhone/iPad dans cette connexion de groupe.
Appendices
Initialisation des réglages d'usine
Mise à jour du micrologiciel
Changement des rôles BLE
Guide de dépannage
Initialisation des réglages d'usine
Voici comment rétablier les réglages d'usine du BM-1.
VoussoupiezutiliserI'applicationKORGBM-1ou toutsimplementleBM-1pourinitialiserrésreglages d'usine.
Pour rétablir les réglages d'usine via l'application KORG BM-1, voyage le Manuel d'utilisation de l'application KORG BM-1.
Voici comment rétablit les réglages d'usine en utilisant simplement le BM-1.
1 Mettez le dispositif MIDI hors tension.
2 Branchez l'adaptateur principal du BM-1 à la prise MIDI OUT de votre dispositif MIDI.
3 Mettez le dispositif MIDI sous tension tout en maintainant enforcé le bouton de mode du BM-1. Une fois que la diode a clignoté trois fois (pendant environ trois secondes), relâchez le bouton de mode.
Veillez à relâcher le bouton de mode une fois que la diode a clignoté trois fois. Si vous maintenance le bouton enforcé pendant sept secondes ou plus, le dispositif entre en mode de mise à jour du micrologiciel. Dans ce cas, vous ne pourrez pas utiliser le dispositif de manière normale avant la fin de la mise à jour avec l'application KORG BM-1. En outre, vous ne pourrez pas quitter le mode de mise à jour du micrologiciel, même si vous tentez d'initialiser les réglages d'usine du dispositif.
La diode s'allume (ou clignote) en bleu et le BM-1 retrouvse ses réglages d'usine.
Mise à jour du micrologiciel
Exécutez la mise à jour du micrologiciel du BM-1 avec l'application KORG BM-1. Pour des détails, voyage le Manuel d'utilisation de l'application KORG BM-1.
Astuce: En principe, vous pouvezmettre à jour le micrologiciel en utilisant simplement l'application KORG BM-1, sans devoir appuyer sur le bouton de mode du BM-1. Notez que vous devez changer de mode avec le bouton de mode si vous n'avez pas activé le mode de mise à jour du micrologiciel avec l'application KORG BM-1.
1 Mettez le dispositif MIDI hors tension.
2 Branchez l'adaptateur principal du BM-1 à la prise MIDI OUT de votre dispositif MIDI.
3 Mettez le dispositif MIDI sous tension tout en maintainant enforcé le bouton de mode du BM-1. Une fois que la diode s'allume en vert (pendant environ sept secondes), relâchez le bouton de mode.
4Exécutez la mise à jour avec l'application KORG BM-1.
La diode s'allume (ou clignote) en bleu, signalant que la mise a jour du micrologiciel du BM-1 est terminée.
Vou ne pourrez alors pas utiliser le dispositif de manière normale avant la fin de la mise à jour avec l'application KORG BM-1. En outre, vous ne pourrez pas quitter le mode de mise à jour du micrologiciel, même si vous tentez d'initialiser les réglages d'usine du dispositif.
Changement des rôles BLE
La norme BLE-MIDI (MIDI over Bluetooth Low Energy) définit deux rôles que peut jour un dispositif : un role "central" (le dispositif leader) et "péripérisque" (le dispositif suiveur).
- Rôle central : scanne les dispositifs périphériques pour étabir une connexion
- Rôle périhérique : transmet son propre statut d'attente (demande) de connexion et attend que le dispositif auquel le role central est assigné démarre la connexion
En ce qui concerne les rôles BLE du BM-1, l'application KORG BM-1 permet de désir "Auto", qui déetecte et permute automatiquement le role central et le role périphérique, ou "Force peripheral", qui définit son role comme un périphérique. Pour des détails, voyagez le Manuel d'utilisation de l'application KORG BM-1.
Exécutez les étapes ci-dessous pour basculer le role du BM-1 sur "Force peripheral".
Remarque: Vous ne pouvez pas basculer sur "Auto" en utilisant le BM-1 seul.
1 Quand le BM-1 est sous tension, maintenez le bouton de mode enforcé jusqu'à ce que la diode verte s'éteigne (après environ trois secondes), puis relâchéz le bouton. Le role bascule alors sur "Force peripheral".
Les connexions ci-dessous ne sont pas disponibles lorsque le role "Force peripheral" est affecté au BM-1. Utilisez l'application KORG BM-1 pour basculer le role sur "Auto".
- Connexions à des dispositifs MIDI Bluetooth (tehs que le KORG nanoKEY Studio)
- Quand deux BM-1 sont connectés et que le role "Force peripheral (to computers)" est affecté aux deux dispositifs
Exemples de rôlés BLE
Ordinateur Windows, Mac, iPhone/iPad : central BM-1: péripérisque
BM-1: central Dispositif MIDI Bluetooth: péripérisque
BM-1: central BM-1: péripérisque
Guide de dépannage
La diode de I'adaptateur principal ne s'allume pas
- Vérifiez que l'adaptateur principal du BM-1 est branché à la prise MIDI OUT (DIN à 5 broches) de votre dispositif MIDI.
- Vérifiez que le dispositif MIDI connecté au BM-1 est sous tension.
- La prise MIDI OUT (DIN à 5 broches) de votre dispositif MIDI n'est peut-être pas conscience pour fournir l'alimentation. Vérifiez les specifications du fabricant de votre dispositif MIDI.
La diode de l'adaptateur principal est allumée en vert
- Cela vous indique que le BM-1 se trouve en mode de mise à jour du micrologiciel. Terminate la mise à jour avec l'application KORG BM-1.
L'adaptateur secondaire utilisé seul ne fonctionne pas quand il est branché à une prise MIDI IN (DIN à 5 broches)
- L'adaptateur secondaire du BM-1 ne peut pas etre utilise seul. Branchez-le à l'adaptateur principal avant l'utilisation.
Connexion impossible à un dispositif MIDI Bluetooth (tel qu'un contrôleur MIDI Bluetooth)
- Le BM-1 est peut-être déjà connecté à un autre dispositif.
Vérifiez si le BM-1 est déjà connecté à un autre dispositif (tel qu'un iPhone/iPad) à proximité. Sur cet autre dispositif, déconnectez ou désactive Bluetooth, puis essayez à nouveau de connecter les deux BM-1 à votre dispositif. - Lors de la connexion à un dispositif MIDI Bluetooth (tel que le microKEY Air, qui fonctionne en mode péripérisque), réglez le role BLE sur "Auto" avec l'application KORG BM-1.
- Le BM-1 détecte automatiquement la connexion pour les dispositifs MIDI Bluetooth conformes à la norme BLE-MIDI. Si la connexion entre les dispositifs n'est pas possible, il se peut qu'il y ait un problème de compatibilité entre le BM-1 et l'autre dispositif.
Connexion impossible entre deux dispositifs BM-1
- Un des deux BM-1 est peut-être déjà connecté à un autre dispositif.
Vérifiez si le BM-1 est déjà connecté à un autre dispositif (tel qu'un iPhone/iPad) à proximité. Sur cet autre dispositif, déconnectez ou désactiveze Bluetooth, puis essayez à nouveau de connecter les deux BM-1 à votre dispositif.
- Réglez le role BLE d'un des deux BM-1 sur "Auto" lors de la connexion. Vous ne pouvez pas connecter les deux disposits BM-1 quand leur role BLE est régé sur "Force peripheral".
Connexion impossible entre le BM-1 et un ordinateur, iPhone ou iPad
- Si d'autres dispositifs MIDI Bluetooth (tehs qu'un contrôleur MIDI Bluetooth) à proximé du BM-1 sont mis sous tension simultanément, ils se jumellent automatiquement. Mettez les dispositifs MIDI Bluetooth hors tension.
La connexion entre le BM-1 et l'iPhone/iPad ou le Mac est instable ou comporte de la latence
- Si vous avez mis à jour le micrologiciel du BM-1 ou le système de votre dispositif, le cache de l'ancienne connexion Bluetooth est peut-être à l'origine du problème. Supprimez tous les réglages de jumelage existants dans les paramétres Bluetooth de votre dispositif iOS/iPadOS ou du système macOS, puis désactivez temporairement Bluetooth. Àpès cela, réactivez Bluetooth puis essayez à nouveau d'effectuer le jumelage au BM-1.
La portée effective de communication sans fil est trop courte, la latence est excessive ou il y a des coupures de signal
- Le BM-1 est conforme à la norme Bluetooth de communication sans fil. Si votre environnement compte de nombreux obstacles tels que des arbres ou des structures en béton armé, ou autres dispositifs émettant des ondes electromagnétiques, cela pourrait affecter la portée de communication sans fil ou la vitesse de réponse du BM-1.
Fiche technique
Bluetooth
Bluetooth 5, conforme à la norme MIDI over Bluetooth Low Energy
Prises
Prises MIDI IN, OUT (DIN à 5 broches)
Dispositifs compatibles
Dispositifs MIDI ou contrôleurs MIDI Bluetooth dotés d'une prise DIN OUT à 5 broches
Modèles de Mac, iPhone/iPad prénant en charge la norme Bluetooth 4.0 ou les normes plus récentes
Systèmes d'exploitation pris en charge
Pour des détails sur les systèmes d'exploitation pris en charge par le BM-1, surfez sur le site internet de Korg.
*Les connexions de groupe et les mises à jour du micrologiciel configurées via l'application KORG BM-1 sont uniquement disponibles pour les systèmes iOS/iPadOS.
Latence
Env. 3 ms (mesurée avec la norme BLE5 lors de l'utilisation de deux dispositifs BM-1)
Portée de communication
20 m (en l'absence d'obstacles)
Mises à jour du micrologiciel
Disponibles sur les systèmes iOS/iPadOS via l'application KORG BM-1
Alimentation
Compatible avec un courant de 5 V/3,3 V (via MIDI OUT)
Consommation électrique
37 mW
Adaptateur secondaire: 27 × 21 × 21 ~mm
Poids
Adaptateur principal: 12g
Adaptateur secondaire : 11 g
Accessoires fournis
Précautions
Cher client
Logiciel/pilote
Application KORG BM-1 (iOS/iPadOS)
*Les caractéristiques et l'aspect du produit sont susceptibles d'être modifiés sans préavis en vue d'une amélioration.
*Bluetooth est une marque déposée de Bluetooth SIG, Inc.
*Tous les noms de produits et de sociétés sont des marques commerciales ou deposes de leur détenteur respectif.
KORG INC.
4015-2 Yanokuchi, Inagi-City, Tokyo 206-0812 JAPAN
- Manuel d'utilisation
- Documents complémentaires
- Sommaire
- Introduction 3
- Charactéristique 5
- Connexions 7
- Appendices 15
- Fiche technique 21
- Introduction
- Conventions utilisées dans ce manuel
- Charactéristique
- Adaptateur principal
- 3Diode
- 4Bouton de mode
- Adaptateur secondaire
- 5Mini-fiche jack TRS de 3,5 mm
- 6Prise MIDI IN (DIN à 5 broches)
- Connexions
- Connexion du BM-1 à des dispositifs MIDI
- Connexion d'un dispositif MIDI à votre ordinateur
- Configuration de votre logiciel DAW ou de votre application de générateur de son
- Connexion d'un dispositif MIDI à votre iPhone/iPad
- Connexion d'un dispositif MIDI à un dispositif MIDI Bluetooth
- Connexion à deux dispositifs MIDI
- Groupage de plusieurs dispositifs MIDI
- Appendices
- Initialisation des réglages d'usine
- Mise à jour du micrologiciel
- Changement des rôles BLE
- Guide de dépannage
- La diode de I'adaptateur principal ne s'allume pas
- La diode de l'adaptateur principal est allumée en vert
- L'adaptateur secondaire utilisé seul ne fonctionne pas quand il est branché à une prise MIDI IN (DIN à 5 broches)
- Connexion impossible à un dispositif MIDI Bluetooth (tel qu'un contrôleur MIDI Bluetooth)
- Connexion impossible entre deux dispositifs BM-1
- Connexion impossible entre le BM-1 et un ordinateur, iPhone ou iPad
- La connexion entre le BM-1 et l'iPhone/iPad ou le Mac est instable ou comporte de la latence
- La portée effective de communication sans fil est trop courte, la latence est excessive ou il y a des coupures de signal
- Fiche technique
- Bluetooth
- Prises
- Dispositifs compatibles
- Systèmes d'exploitation pris en charge
- Latence
- Portée de communication
- Mises à jour du micrologiciel
- Alimentation
- Consommation électrique
- Poids
- Accessoires fournis
- Logiciel/pilote
- KORG INC.
Marque : KORG
Modèle : BM-1
Catégorie : Interface MIDI
