Caractéristiques	Détails
Type d'unité centrale	Boîtier ATX
Dimensions	420 x 210 x 480 mm
Poids	8 kg
Matériaux	Acier, verre trempé
Compatibilité carte mère	ATX, Micro-ATX, Mini-ITX
Emplacements pour disques durs	3 x 3.5" et 2 x 2.5"
Refroidissement	Support pour jusqu'à 6 ventilateurs
Connectivité	Ports USB 3.0, USB 2.0, audio
Installation	Facile avec un accès rapide aux composants internes
Maintenance	Filtres à poussière amovibles pour un nettoyage facile
Sécurité	Verrouillage du panneau latéral pour protéger les composants
Garantie	2 ans

FOIRE AUX QUESTIONS - T7 Jonsbo

Comment installer le Jonsbo T7 correctement ?

Pour installer le Jonsbo T7, commencez par retirer les panneaux latéraux. Placez votre carte mère sur le plateau prévu, puis fixez-la avec les vis appropriées. Assurez-vous de connecter les câbles d'alimentation et de données avant de refermer les panneaux.

Quels types de refroidissement sont compatibles avec le Jonsbo T7 ?

Le Jonsbo T7 est compatible avec des refroidisseurs CPU d'une hauteur maximale de 160 mm. Vérifiez également la compatibilité avec les radiateurs de refroidissement liquide en fonction de l'espace disponible.

Comment gérer les câbles à l'intérieur du Jonsbo T7 ?

Utilisez les passages pour câbles intégrés au boîtier pour dissimuler les câbles. Vous pouvez également utiliser des attaches de câble pour maintenir les câbles organisés et éviter l'encombrement.

Le Jonsbo T7 prend-il en charge les cartes graphiques longues ?

Oui, le Jonsbo T7 peut accueillir des cartes graphiques jusqu'à 320 mm de long. Assurez-vous de vérifier les dimensions de votre carte graphique avant l'installation.

Comment améliorer la ventilation dans le Jonsbo T7 ?

Pour améliorer la ventilation, vous pouvez ajouter des ventilateurs supplémentaires à l'avant et à l'arrière du boîtier. Assurez-vous que les ventilateurs sont orientés correctement pour un flux d'air optimal.

Le Jonsbo T7 a-t-il des filtres à poussière ?

Oui, le Jonsbo T7 est équipé de filtres à poussière amovibles sur les entrées d'air. Pensez à les nettoyer régulièrement pour maintenir un bon flux d'air.

Comment accéder aux ports USB et audio à l'avant du Jonsbo T7 ?

Les ports USB et audio à l'avant du Jonsbo T7 sont situés sur le panneau supérieur. Assurez-vous que le câble de connexion est correctement branché à la carte mère.

Quel type d'alimentation est recommandé pour le Jonsbo T7 ?

Il est recommandé d'utiliser une alimentation modulaire ou semi-modulaire d'une puissance suffisante pour votre configuration, généralement entre 500W et 750W selon les composants.

Comment démonter le Jonsbo T7 pour le nettoyage ?

Pour démonter le Jonsbo T7, retirez les vis des panneaux latéraux et retirez-les délicatement. Nettoyez l'intérieur avec un chiffon doux et un aspirateur à faible puissance pour enlever la poussière.

Le Jonsbo T7 est-il compatible avec les cartes mères ATX ?

Oui, le Jonsbo T7 est compatible avec les cartes mères de format ATX, Micro-ATX et Mini-ITX.

MODE D'EMPLOI T7 Jonsbo

Retirez les panneaux latéraux et les garnitures en bois avant d'installer le matériel /

Saisissez les sangles du panneau latéral et tirez vers l'extérieur pour retirer le panneau latéral.

Saisissez le bord arrière du panneau de bois et soulevez-le vers l'extérieur pour le retirer.

Réinstallez le bloc d'alimentation dans le châssis et fixez-le avec des vis.

La carte mère est placée dans la zone indiquée et verrouillée avec des vis.

Trois façons d'installer le support de disque dur /

Installation du disque dur côté gauche

HDD 설치 좌측

Installation du disque dur côté droit

HDD설치오른쪽

Assemblez le disque dur SSD avec des vis et des rondelles.

Placez le disque dur assemblé dans le trou correspondant et poussez-le vers l'avant dans la fente.

Plaque avant 120 mm x 2

Plaque arrière 120 mm x 1

Le manche en bois est vissé sur le dessus du boîtier

Retirez la bande de la carte PCIE.

PCIE 카드 스트립을 제거합니다.

Retire la tira de la tarjeta PCIE.

11.2

Insérez la carte graphique dans l'emplacement de la carte mère et verrouillez-la avec des vis.

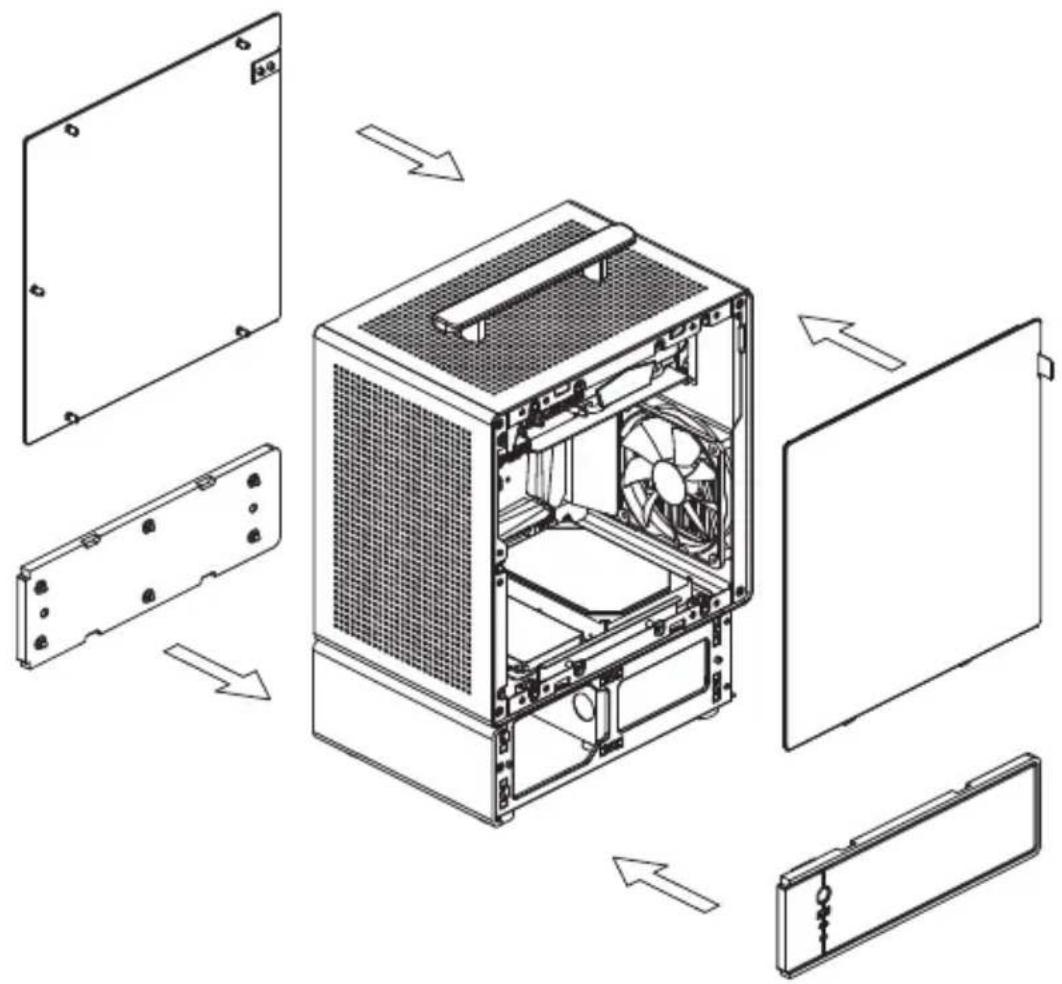

Installer les panneaux latéraux et les garnitures en bois /

Installer les panneaux latéraux et les garnitures en bois.

측면 패널과 목재 트림 설치.

Instalar paneles laterales y molduras de madera.

Insérez les crochets du panneau latéral en verre dans les fentes du châssis.

Alignez le centre de la boucle et appuyez-la dans la fente.
