SX-5A - Moniteur icon - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de moniteur	Moniteur LCD
Taille de l'écran	24 pouces
Résolution	1920 x 1080 pixels (Full HD)
Temps de réponse	5 ms
Fréquence de rafraîchissement	60 Hz
Connectivité	HDMI, VGA, DisplayPort
Angle de vue	178° horizontal et vertical
Utilisation recommandée	Bureau, jeux, multimédia
Consommation d'énergie	30 W (en fonctionnement)
Poids	5 kg
Dimensions (sans pied)	54.1 x 32.1 x 4.5 cm
Normes de sécurité	CE, RoHS
Garantie	2 ans

FOIRE AUX QUESTIONS - SX-5A icon

Pourquoi mon moniteur icon SX-5A ne s'allume-t-il pas ?

Vérifiez que le moniteur est correctement branché à une source d'alimentation et que le câble d'alimentation est en bon état. Assurez-vous également que l'interrupteur d'alimentation est activé.

Comment ajuster la luminosité de mon moniteur icon SX-5A ?

Utilisez les boutons de contrôle situés sur le panneau avant du moniteur pour accéder au menu des paramètres, puis sélectionnez l'option de luminosité pour effectuer les ajustements souhaités.

Pourquoi l'image de mon moniteur icon SX-5A est-elle floue ?

Vérifiez les connexions du câble vidéo pour vous assurer qu'elles sont bien fixées. Vous pouvez également essayer de régler la résolution de votre ordinateur pour qu'elle corresponde à la résolution native du moniteur.

Comment connecter mon moniteur icon SX-5A à mon ordinateur ?

Utilisez un câble HDMI ou VGA pour connecter le moniteur à votre ordinateur. Assurez-vous de sélectionner la bonne entrée sur le moniteur pour afficher l'image de l'ordinateur.

Que faire si le son de mon moniteur icon SX-5A ne fonctionne pas ?

Vérifiez que le volume du moniteur est réglé correctement et que le câble audio est bien branché, si votre moniteur dispose de haut-parleurs externes. Assurez-vous également que le son est activé sur votre ordinateur.

Comment réinitialiser mon moniteur icon SX-5A aux paramètres d'usine ?

Accédez au menu des paramètres à l'aide des boutons de contrôle, puis recherchez l'option de réinitialisation aux paramètres d'usine et suivez les instructions à l'écran.

Mon moniteur icon SX-5A affiche des lignes verticales. Que dois-je faire ?

Essayez de débrancher et de rebrancher le câble vidéo. Si le problème persiste, testez le moniteur avec un autre ordinateur ou un autre câble pour isoler le problème.

Où puis-je trouver le manuel d'utilisation du moniteur icon SX-5A ?

Le manuel d'utilisation est généralement disponible sur le site web du fabricant dans la section de support ou de téléchargement. Vous pouvez également le trouver dans l'emballage du produit.

MODE D'EMPLOI SX-5A icon

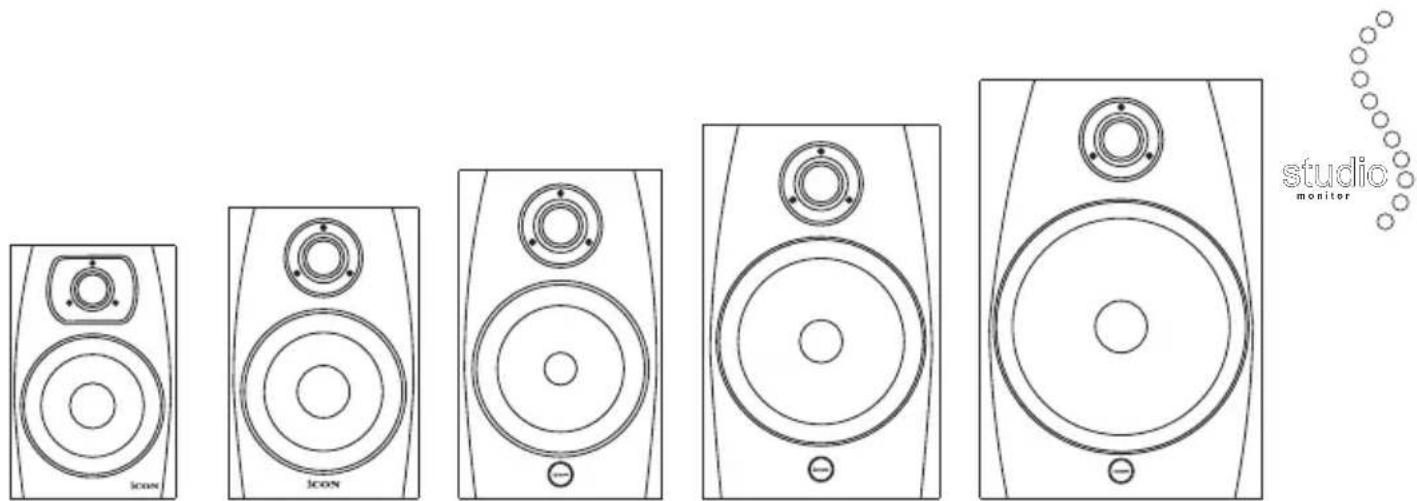

N16549 studio m o n i t o r SX-6A Système de haut-parleurs 6.5” de la série Studio SX-5A Système de haut-parleurs 5.5” de la série Studio SX-8A Système de haut-parleurs 8.5” de la série Studio SX-3A Système de haut-parleurs 3.5”de la série Studio SX-4A Système de haut-parleurs 4.5” de la série Studio Manuel de l'utilisateurATTENTION: Pour éviter tout risque d'électrocution ou d'incendie, ne pas exposer cet appareil à la pluie ou à l'humidité. Pour éviter tout risque d'électrocution, ne pas ôter le couvercle ou le dos du boîtier. Cet appareil ne contient aucune pièce remplaçable par l'utilisateur. Confiez toutes les réparations à un personnel qualifié. Le signe avec un éclair dans un triangle prévient l'utilisateur de la présence d'une tension dangereuse et non isolée dans l'appareil. Cette tension constitue un risque d'électrocution. Le signe avec un point d'exclamation dans un triangle prévient l'utilisateur d'instructions importantes relatives à l'utilisation et à la maintenance du produit. Consignes de sécurité importantes

1. Veuillez lire toutes les instructions avant d'utiliser l'appareil.

2. Conserver ces instructions pour toute lecture ultérieure.

3. Lisez avec attention toutes les consignes de sécurité.

4. Suivez les instructions du fabricant.

5. Ne pas utiliser cet appareil près d'une source liquide ou dans un lieu humide.

6. Nettoyez l'appareil uniquement avec un tissu humide.

7. Veillez à ne pas obstruer les fentes prévues pour la ventilation de l'appareil. Installez

l'appareil selon les instructions du fabricant.

8. Ne pas installer près d'une source de chaleur (radiateurs, etc.) ou de tout équipement

susceptible de générer de la chaleur (amplificateurs de puissance par exemple).

9. Ne pas retirer la terre du cordon secteur ou de la prise murale. Les fiches canadiennes

avec polarisation (avec une lame plus large) ne doivent pas être modifiées. Si votre prise murale ne correspond pas au modèle fourni, consultez votre électricien.

10. Protégez le cordon secteur contre tous les dommages possibles (pincement, tension,

torsion,, etc.). Veillez à ce que le cordon secteur soit libre, en particulier à sa sortie du boîtier.

11. Déconnectez l'appareil du secteur en présence d'orage ou lors de périodes d'inutilisation

12. Consultez un service de réparation qualifié pour tout dysfonctionnement (dommage

sur le cordon secteur, baisse de performances, exposition à la pluie, projection liquide dans l'appareil, introduction d'un objet dans le boîtier, etc.). studio m o n i t o rIntroduction

Présentation du panneau arrière Configuration de votre système de haut-parleurs de série SX

Raccordement de votre système de haut-parleurs de série SX Mode opératoire de votre système de haut-parleurs de série SX

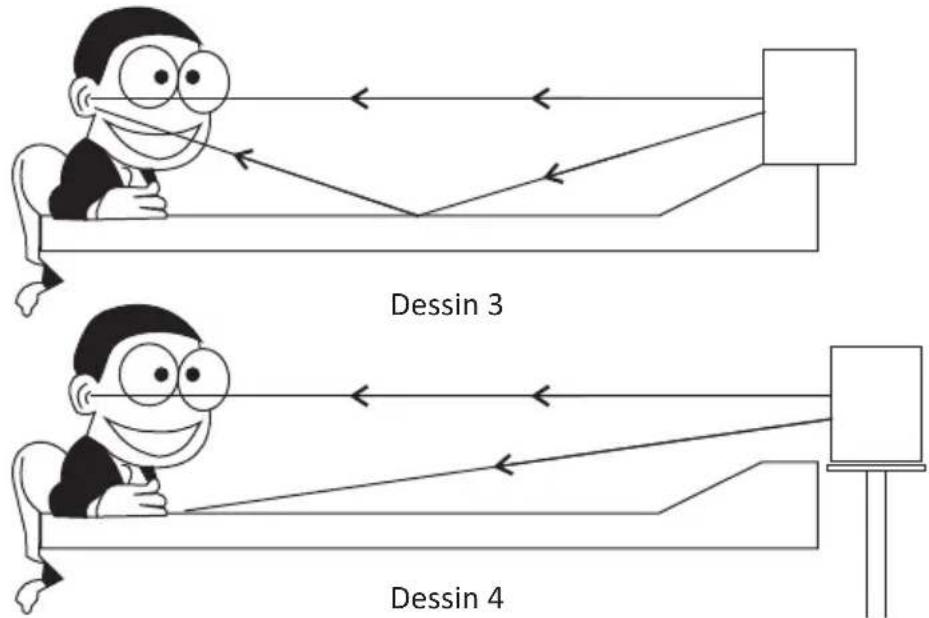

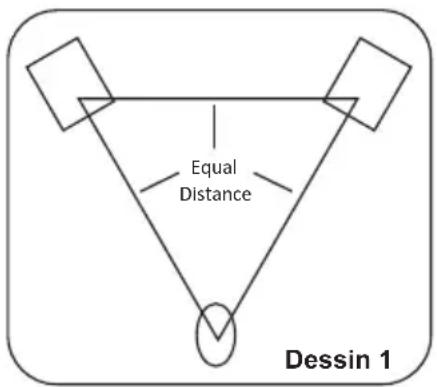

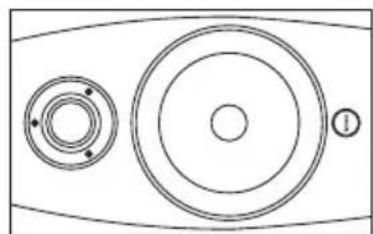

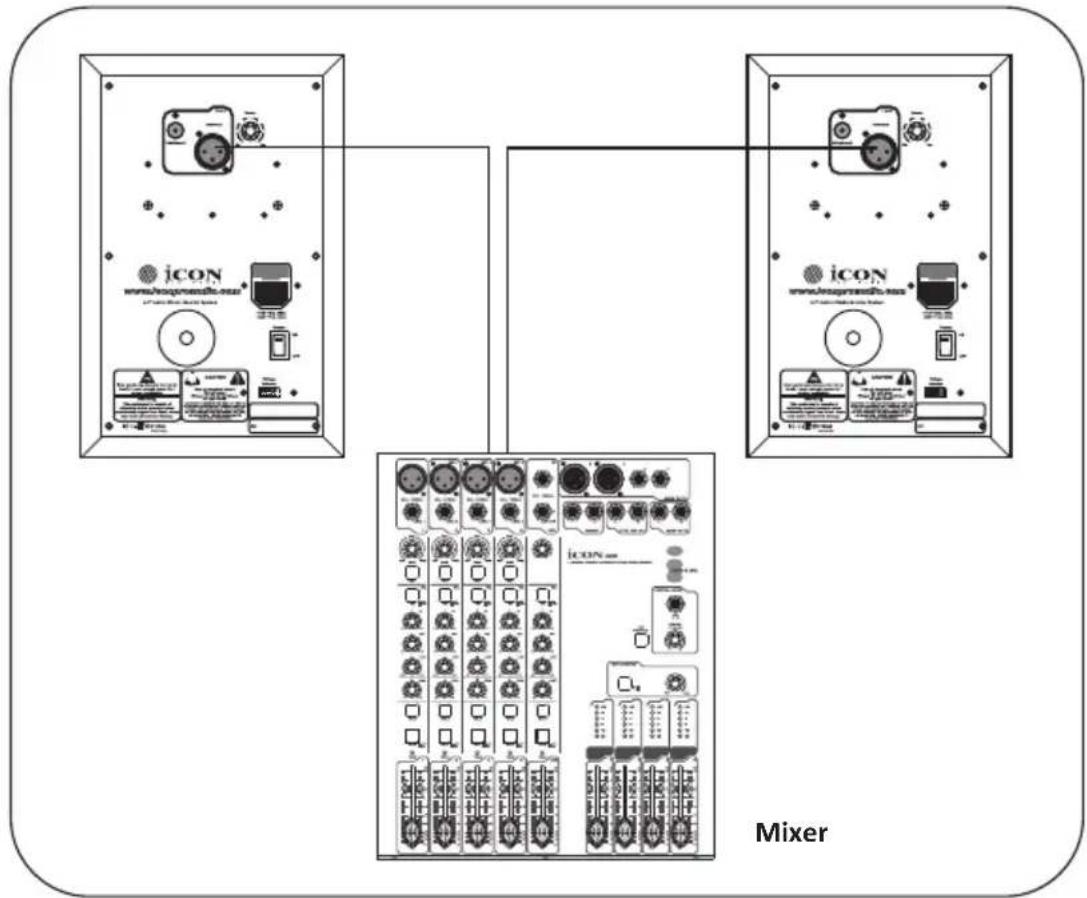

Spécifications Entretien et réparations Contenu de la boîte Caractéristiques Présentation du panneau avant Présentation du système de haut-parleurs de série SX Disposition du système de haut-parleurs de série SX Orientation des haut-parleurs Réverbération Raccordements rapides Contrôle de la série SX et panneau de connecteurs Alimentation du système de haut-parleurs de série SX Les méthodes d'installation qui entrainent des bourdonnements ! Le panneau arrière : Les connecteurs d'entrée et de sortie Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

9Introduction Contenu de la boîte 1 système de haut-parleurs de série SX. Ce mode d'emploi. 1 cordon d'alimentation.

4 pieds en caoutchouc pour le moniteur « Vasorb ». (Non-inclus dans SX-3A et SX4A dans certaines régions) studio m o n i t o r Nous vous remercions de votre récente acquisition du système de haut-parleurs de série ICON SX, Nous pensons sincèrement que ce produit vous comblera pendant des années mais, si quelque chose ne vous convient pas, nous y nous efforcerons d'y remédier. Au fil de ces pages vous découvrirez une description détaillée des caractéristiques du système de haut-parleurs de série SX ainsi qu'une visite guidée à travers leurs panneaux avant et arrière , des instructions de configuration et d'utilisation étape par étape ainsi que toutes les spécifications. Veuillez enregistrer le produit sur notre site Web à l'aide du lien www.iconproaudio. com/registration : Vous trouverez également une carte de garantie ; n'oubliez pas de la remplir et de l'envoyer afin de pouvoir être aidé en ligne sur le lien : www.iconproaudio.com. Nous pouvons ainsi vous communiquer des informations mises à jour concernant ces produits mais aussi sur d'autres produits ICON. Comme pour la plupart des appareils électroniques, nous vous conseillons de conserver l'emballage original. Dans le cas très improbable ou vous deviez renvoyer ce produit, nous réclamerions l'emballage original (ou un équivalement raisonable).Avec des soins appropriés et une aération suffisante, votre système de haut-parleurs de série SX vous offrira de nombreuses années de service. Nous vous conseillons d'enregistrer votre numéro de série dans l'espace ci-dessous à titre de référence future.Enregistrement de votre produit ICON Pro Audio sur votre compte personnel

1. Vérifiez le numéro de série de votreappareil

Allez sur http://iconproaudio.com/registration ou numérisez le code QR cidessous. ISaisissez le numéro de série de votre appareil et les autres informations demandées à l'écran. Cliquez sur « Submit ». Un message apparaîtra avec des informations sur votre appareil, telles que le nom du modèle et son numéro de série. Cliquez sur « Register this device to my account » ou si vous voyez un autre message, veuillez communiquer avec notre équipe de service après-vente.

2. Ouvrez une session sur votre page de compte personnel ou inscrivez-vous

en tant que nouvel utilisateur Utilisateur existant : Veuillez vous connecter à votre page d'utilisateurpersonnelle en saisissant votre nom d'utilisateur et votre mot de passe. Nouvel utilisateur : Veuillez cliquer sur « Sign Up » et remplir toutes les informations.

3. Télécharger tous les documentsutiles

Tous les appareils enregistrés sous votre compte apparaîtront sur cette page. Chaque produit sera répertorié avec tous ses fichiers disponibles au téléchargement, tels que les pilotes, les micrologiciels, les modes d'emploi en différentes langues et les progiciels, etc. Veuillez vous assurer que vous avez téléchargé les fichiers nécessaires, tels que le pilote, avant de commencer l'installation de l'appareil 2Caractéristiques Le système de haut-parleurs de série ICON SX offre une réponse régulière, précise et agréable à l'ouïe. Vous trouverez ci-dessous la liste des fonctionnalités principales de ce produit : Compact et puissant, avec une reproduction fidèle du son. Le moniteur de contrôle audio à deux voies avec un boîtier préréglé permet un contrôle extrêmement précis de vos enregistrements en studio, postproduction et dans les applications multimédia. Le dôme de 1” en soie avec aimant néodyme, dissipateur thermique et refroidissement au ferrofluide offre une douce réponse en fréquence élevée. Le caisson de graves en butyle copolymère offre une faible réponse en fréquence contrôlée et délicate. Module d'amplification biamplificateur intégré pour les conducteurs de basses et hautes fréquences. SX-5A – hautes fréquences : 30 W / basses fréquences : 60 W. SX-6A – hautes fréquences : 40 W / basses fréquences : 80 W. SX-8A – hautes fréquences : 60 W / basses fréquences : 120 W. Le répartiteur actif emploie une conception multipolaire pour une réponse linéaire de bas en haut. Le connecteur d'entrée XLR équilibré et les connecteurs RCA non équilibrés simplifient le raccordement à toute source audio -10 dBV ou +4 dB.(Pour SX-5A/6A/8A entrée RCA uniquement pour SX-3A et SX-4A) Blindage A/V pour les applications multimédia avec contrôle précis depuis un moniteur CRT. Solide construction en fibres à densité moyenne.

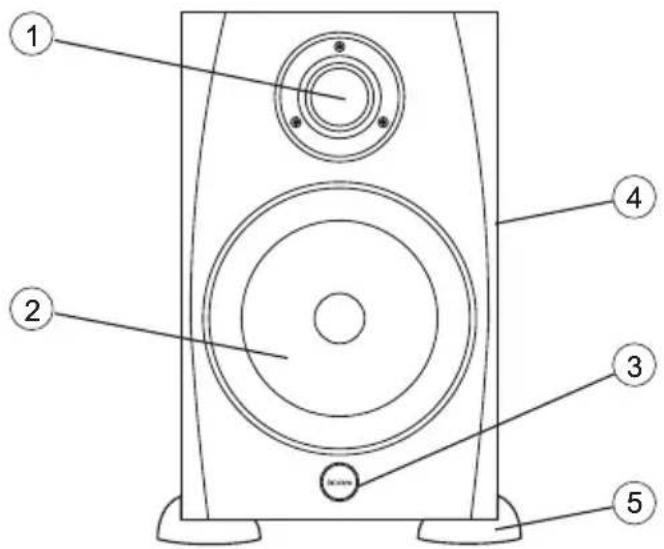

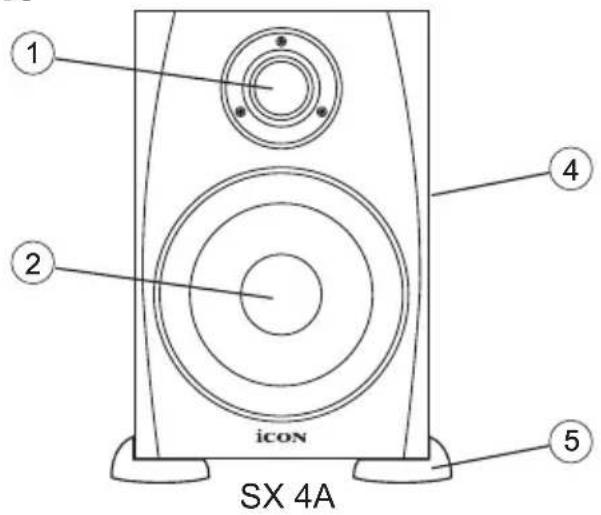

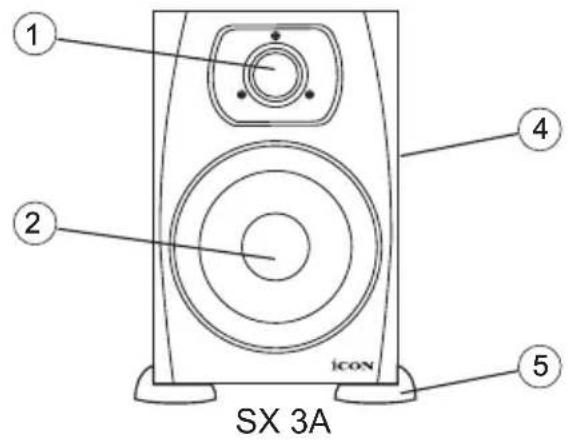

4 pieds en caoutchouc pour le moniteur « Vasorb ». SX-3A – hautes fréquences : 10 W / basses fréquences : 15 W. SX-4A – hautes fréquences : 15 W / basses fréquences : 25 W. studio m o n i t o r 3Présentation du panneau avant Tweeter avec dôme en soie de 1” Le dôme en soie produit une douce réponse en fréquence élevée, l'aimant en néodyme refroidi par ferrofluide et le dissipateur thermique délivrent une haute puissance. Conducteur de basses fréquences Transducteur pour faibles fréquences renforcé à plage étendue. Témoin d'alimentation DEL Le témoin DEL orange s'allume lorsque l'unité est allumée et prête à l'emploi. Finition Revêtement en PVC résistant

Pieds en caoutchouc pour le moniteur « Vasorb » (non fournis avec le SX-3A et le SX4A dans certains pays). Les larges pieds en caoutchouc ICON maintiennent le boîtier immobile même lors de niveaux de pression acoustique élevés.

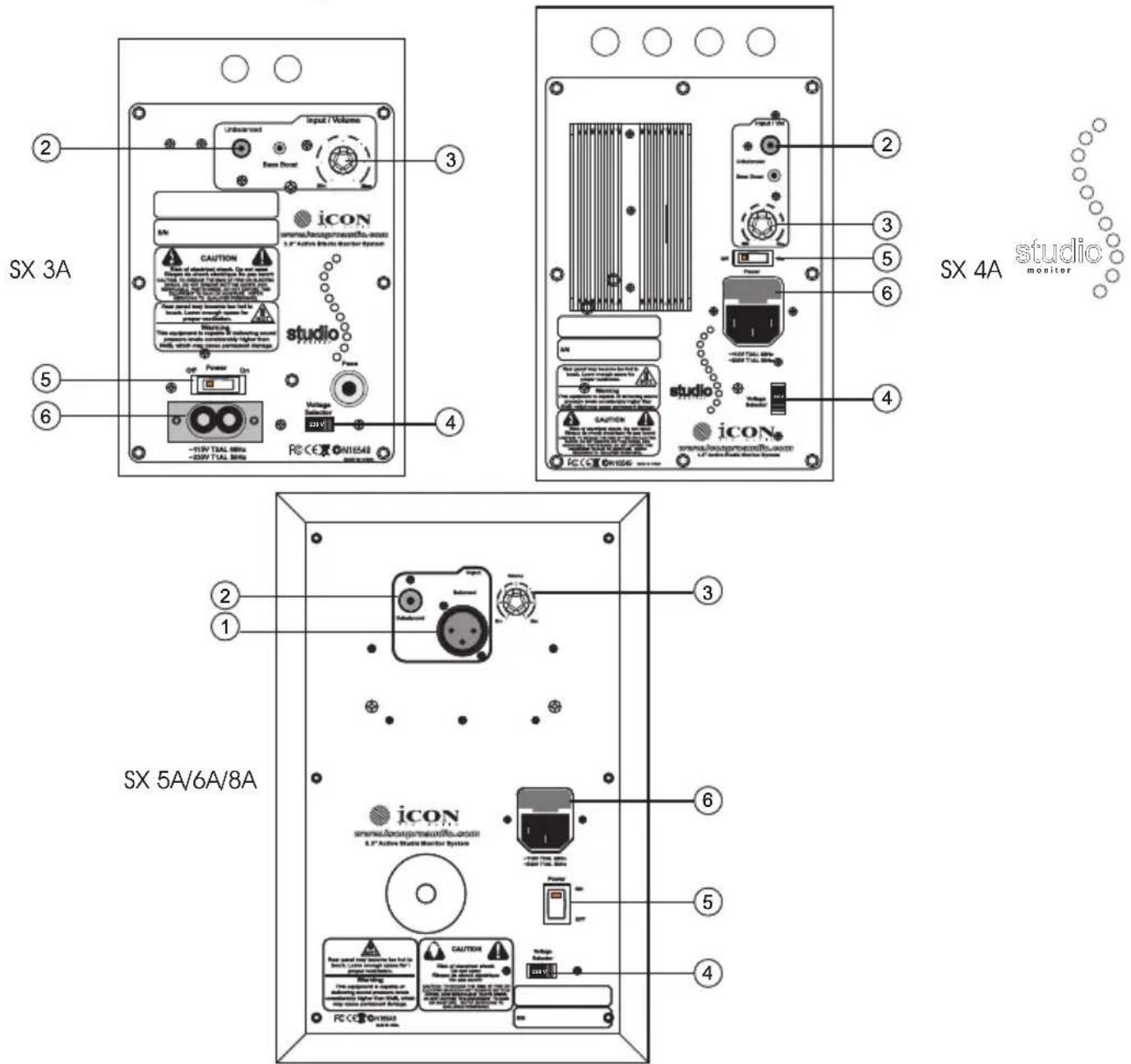

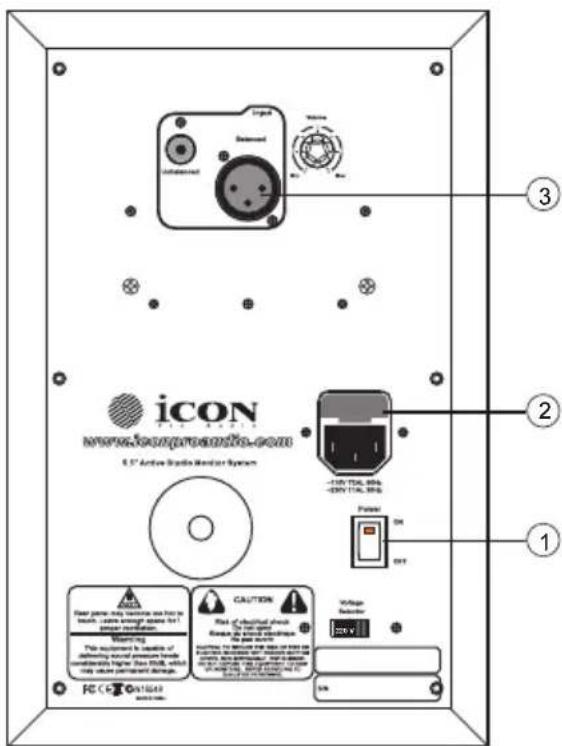

SX 3A SX 4A SX 5A/6A/8A studio m o n i t o r 4Présentation du panneau arrière

Connecteur d'entrée XLR équilibré Il est possible de raccorder un équipement source à ce connecteur équilibré via un cordon standard XLR.(Non équipé sur SX-3A et SX-4A) Connecteur d'entrée RCA non équilibré Permet de raccorder un équipement source dont le signal de -10 dBV est non équilibré. Volume Permet de contrôler le niveau de sortie du système de haut-parleurs. Sélecteur de tension Sélecteur de tension d'entrée 110 V / 220 V. Commutateur d'alimentation Permet de mettre en marche/éteindre l'unité. Connecteur d'alimentation CA Permet de raccorder le cordon d'alimentation IEC fourni.

SX 3A SX 5A/6A/8A SX 4A studio m o n i t o r 5Configuration de votre système de haut-parleurs de série SX Présentation du système de haut-parleurs de série SX Le système de haut-parleurs de série SX est une enceinte de proximité disposant d'une conception personnalisée et un conducteur basse fréquence copolymère de 3.5”, 4.5”, 5.5”, 6.5” ou 8.5” et un tweeter de 1” en soie, une bobine acoustique refroidie par ferrofluide et un aimant en néodyme. Le répartiteur du moniteur a été spécialement conçu avec des composants de haute qualité garantissant une fréquence et une réponse en phase linéaires. Le boîtier de la série SX est composé de fibres à densité moyenne. Celle-ci dispose d'évents offrant une réponse aux graves étendue, et avec une conception à faibles turbulences, le conducteur basse fréquence peut se déplacer librement tout en ayant un effet minimal sur l'impédance globale. A l'arrière du boîtier, vous trouvez une riche connectique de connecteurs d'entrée en incluant le connecteur d'entrée équilibré XLR et les connecteurs d'entrée RCA non équilibrés. Ces connecteurs d'entrée sont connectés au module d'amplification biamplificateur intégré de série SX de chaque haut-parleur. Vous trouverez également une commande de réglage du volume du préamplificateur, permettant de régler le niveau de volume principal de l'amplificateur interne. Disposition du système de haut-parleurs de série SX Le contrôle de proximité est devenu le choix de plusieurs ingénieurs de studios de petite et de grande taille en raison de la minimisation des effets acoustiques d'une salle. En positionnant le moniteur de contrôle dans le champ proche (près de l'auditeur), il est possible de grandement réduire les effets acoustiques de la pièce. EqualDistance Dessin 1 Lors de l'évaluation des effets acoustiques d'une salle, il est très important de considérer les surfaces réflectives présentes autour de la zone de contrôle. Ces surfaces incluent les tables plates, les miroirs en verre, les cadres, les murs nus et les surfaces de votre console de mélange. Tous les sons réfléchis atteindront éventuellement la position de l'auditeur, mais vu que ceux-ci sont légèrement retardés par rapport à la source, le résultat représente une annulation aléatoire de certaines fréquences ou filtrage en peigne. Si possible, retirez toutes les surfaces réflectives. Vous pouvez installer de la mousse acoustique sur les murs et à proximité des haut-parleurs. Lors du positionnement des haut-parleurs, il est possible de définir un « triangle de mélange ». Sous cette configuration idéale, l'espace entre le haut-parleur de droit et de gauche est égal à la distance entre l'auditeur et chaque haut-parleur, formant ainsi un triangle équilatéral (tel qu'indiqué sur l'image 1). studio m o n i t o r 6Orientation des haut-parleurs Les haut-parleurs de la série SX peuvent être positionnés horizontalement ou verticalement. Lorsque vous installez les haut-parleurs de manière horizontale, assurez-vous d'installer le tweeter de droite et de gauche vers les extrémités (tel qu'indiqué sur l'dessin 2). Ceci permet d'améliorer l'image stéréo et la réponse des basses en améliorant le couplage des conducteurs basses fréquences. Réverbération Lors du choix de la hauteur de votre système de contrôle, veillez à prévenir toute réverbération depuis la surface de la console de mélange (tel qu'indiqué sur l’dessin 3). Ces réverbérations atteignent la position de l'auditeur avec un léger décalage par rapport à la source, ce qui se résulte par d'étranges annulations et une réponse globale imprévisible. Visualisez le parcours du son émis par les haut-parleurs puis choisissez une hauteur réduisant les réverbérations qui atteindront la position de l'auditeur (tel qu'indiqué sur l’dessin 4). En général, la position idéale se trouve légèrement derrière et au- dessus le raccord du mètre de la console de mélange. Dessin 2 Dessin 3 Dessin 4 SB100XICON Studio Monitor Stand Configuration de votre système de haut-parleurs de série SX studio m o n i t o r 7Raccordement de votre système de haut-parleurs de série SX Raccordements rapides Remarque : Avant d'effectuer les raccordements et de mettre en marche l'unité, gardez en mémoire la règle de mise sous tension des amplificateurs « dernier allumé, premier éteint » (et moniteurs de puissance). Lors de la mise sous tension du système, assurez-vous que tous les raccordements sont effectués, mettez en marche votre mélangeur et autres équipements puis mettez en marche votre système de haut-parleurs série SX. Lors de la mise hors tension, éteigne d'abord votre système de haut-parleurs série SX, votre mélangeur puis les autres équipements. Les raccordements du système de haut-parleurs série SX peuvent être effectuée sur un des deux panneaux de connecteurs audio arrières(Sauf pour SX-3A et SX-4A). Vous pouvez utiliser les connecteurs d'entrée RCA pour recevoir des signaux non équilibrés de -10 dBu ou des signaux équilibrés XLR de +4 dBu. Suivez le mode opératoire ainsi que le schéma ci-dessous pour rapidement raccorder l'unité via les connecteurs de sortie libres de contrôle d'une console d'enregistrement standard (telle que la console de mélange Umix de ICON. Positionnez les connecteurs de sortie principaux de votre mélangeur sur Minimum. Connectez le connecteur de sortie de contrôle gauche du mélangeur au connecteur d'entrée audio pour haut-parleur gauche, raccordez le connecteur de sorte de contrôle droit du mélangeur au connecteur d'entrée audio pour haut-parleur droit. Positionnez la commande de réglage du volume du connecteur d'entrée audio du système de haut-parleurs série SX sur la position 14 heures. Diffusez un signal audio (une musique d'un CD par exemple) via votre mélangeur puis réglez le niveau de volume sur un niveau d'écoute confortable. Mixer220V 220V studio m o n i t o r 8Mode opératoire de votre système de haut-parleurs de série SX Contrôle de la série SX et panneau de connecteurs Le panneau arrière du système de haut-parleurs série SX vous permet de raccorder une source d'alimentation CA et des équipements audio. Le panneau arrière contient également la commande de réglage du volume permettant de régler le niveau de volume principal. La section suivante présente de manière détaillée les commandes et connecteurs des panneaux arrière. Alimentation du système de haut-parleurs de série SX Connectez l'unité à une source d'alimentation CA, le système de haut-parleurs série SX est un système de haut-parleurs disposant d'un amplificateur intégré. Assurez-vous de positionner le commutateur d'alimentation principal sur Arrêt puis raccordez le cordon d'alimentation IEC au connecteur d'alimentation CA. Les méthodes d'installation qui entrainent des bourdonnements ! Lors de l'installation des câbles d'alimentation, veillez à ne pas aligner le cordon d'alimentation CA ou la rallonge parallèlement au cordon audio d'entrée. Ceci permet de réduire les bourdonnements CA émis. Croisez ces câbles à un angle de 90 degrés pour réduire le bourdonnement induit. Utiliser le connecteur d'entrée équilibré XLR du système de haut-parleurs série SX protège davantage contre le bourdonnement induit grâce à la réjection commune (le bourdonnement induit est phase inversée), ce qui permet d'équilibrer le circuit d'entrée. Commutateur d'alimentation Permet de mettre en marche/éteindre l'unité. Connecteur d'alimentation CA Permet de raccorder le cordon d'alimentation IEC fourni. Réglage du volume La commande de réglage du volume permet de contrôler le niveau de volume principal du système de haut-parleurs série SX. Lors de la première utilisation de l'unité, positionnez la commande de réglage du volume au minimum. Augmentez légèrement le volume jusqu'à un niveau d'écoute confortable.

studio m o n i t o r 9Le panneau arrière : Les connecteurs d'entrée et de sortie Le système de haut-parleurs série SX dispose d'une riche connectique permettant l'installation d'une variété d'équipements audio tels qu'une console d'enregistrement, un magnétoscope à disque dur, un lecteur CD et la carte son d'un ordinateur. La section suivante présente de manière détaillée les connecteurs d'entrée audio et d'alimentation du système de haut-parleurs série SX. Connecteur d'entrée audio XLR équilibré La série SX est munie d'un connecteur XLR femelle acceptant les signaux audio équilibrés et non équilibrés de +4 dBu. Si vous utilisez un mélangeur disposant d'une sortie XLR équilibrée, il est alors possible d'utiliser un cordon standard XLR.(Non équipé sur SX-3A et SX-4A) Connecteurs d'entrée audio RCA non équilibrés Les connecteurs d'entrée RCA acceptent les signaux non équilibrés de 10dBu depuis les périphériques non équilibrés.

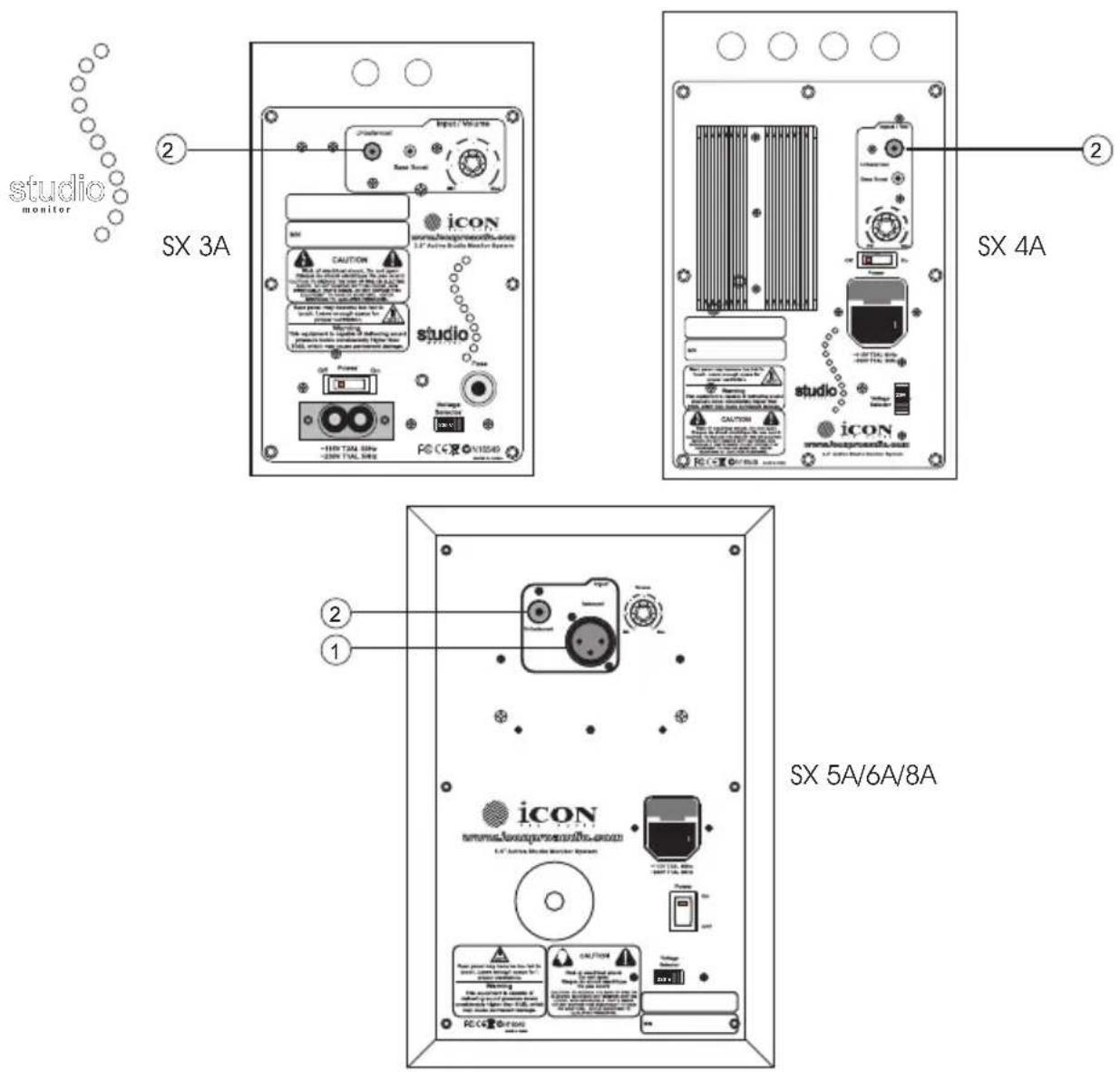

Mode opératoire de votre système de haut-parleurs de série SX

3.0KHz 25mm/1" silkscreen dome plus heat sink and ferrofluid cooling 114mm/4.5" NRSC paper cone and CU-cap on pole piece 4.3Kg (9.5lb) (150 x 230 x 230)mm (5.9 x 9.1 x 9.1) inch studio m o n i t o r 11studio m o n i t o r Entretien et réparations Si vous devez faire réparer votre , suivre ces instructions. Consultez notre centre d’aide en ligne sur http://support.iconproaudio.com/hc/en-us, pour plus d’informations, de connaissances et de téléchargements tels que.

Le plus souvent, vous trouvez des solutions sur ces pages. Si vous ne trouvez pas une solution, demandez un ticket d’assistance à notre Service à la clientèle en ligne (ACS) via le lien ci-dessous, et notre équipe d’assistance technique vous apportera une aide dès que possible. Allez à http://support.iconproaudio.com/hc/en-us, connectez-vous pour soumettre un ticket ou cliquez sur « Submit a ticket » sans avoir à vous connecter. Dès réception de votre ticket, notre équipe d'assistance vous aide à résoudre le problème que vous avez avec votre appareil ICON ProAudio. Pour envoyer des produits défectueux pour réparation:

1. Confirmer que le problème ne provienne pas d'une erreur de

manipulation ou de périphériques externes.

2. Conserver ce manuel de l'opérateur. Nous n'en avons pas besoin pour

3. Emballer l'unité dans son emballage original y compris la carte et la

boîte. Ceci est très important. Si vous avez perdu l'emballage, assurez- vous de bien avoir emballé l'unité. ICON n'est pas responsable de dégât occasionnés par un emballage qui ne soit pas d'usine.

4. Envoyer au centre de SAV d’ICON ou au bureau des renvois autorisé.

Consultez le lien cidessous pour connaître nos centres de services et les points de service de distribution: série SX Si vous êtes à Hong Kong Envoyer le produit à : BUREAU EN ASIE: Unit F, 15/F., Fu Cheung Centre, No. 5-7 Wong Chuk Yueng Street, Fotan, Sha Tin, N.T., Hong Kong. Si vous êtes à North America Envoyer le produit à : North America Mixware, LLC – U.S. Distributor 11070 Fleetwood Street – Unit F. Sun Valley, CA 91352; USA Tel.: [phone] Contact: www.mixware.net/help Si vous êtes à Europe Envoyer le produit à : Sound Service GmbHEuropean HeadquarterMoriz-Seeler- Straße 3D-12489 Berlin Telephone: [phone] Fax: [phone] E-Mail: info@sound- service.eu
