| Type d'appareil | Table de cuisson électrique |
| Nombre de plaques | 2 |
| Type de plaques | Standard et rapide |
| Diamètre plaque standard | Ø 180 mm |
| Puissance plaque standard | 1500 W |
| Diamètre plaque rapide | Ø 145 mm |
| Puissance plaque rapide | 1500 W |
| Commande | Manettes de commande |
| Indicateur de fonctionnement | Oui, voyant lumineux |
| Installation | Par une personne qualifiée selon normes en vigueur |
| Alimentation | Électrique |
| Normes | Conforme aux normes françaises |
| Matériau de surface | Non précisé |
| Dimensions | Non précisées |
| Couleur | Non précisée |
| Type de sécurité | Non précisé |
FOIRE AUX QUESTIONS - DPE026W FAURE
Questions des utilisateurs sur DPE026W FAURE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Table de cuisson electrique au format PDF gratuitement ! Retrouvez votre notice DPE026W - FAURE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil DPE026W de la marque FAURE.
MODE D'EMPLOI DPE026W FAURE
Pour la sécurité des biens et des personnes ainsi que pour le respect de l'environnement, vous devez impérativement suivre les préconisations suivantes avant toute utilisation de votre appareil.
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil avait été vendu ou cédé à une autre personne, assurez-vous que la notice d'utilisation l'accompagne.

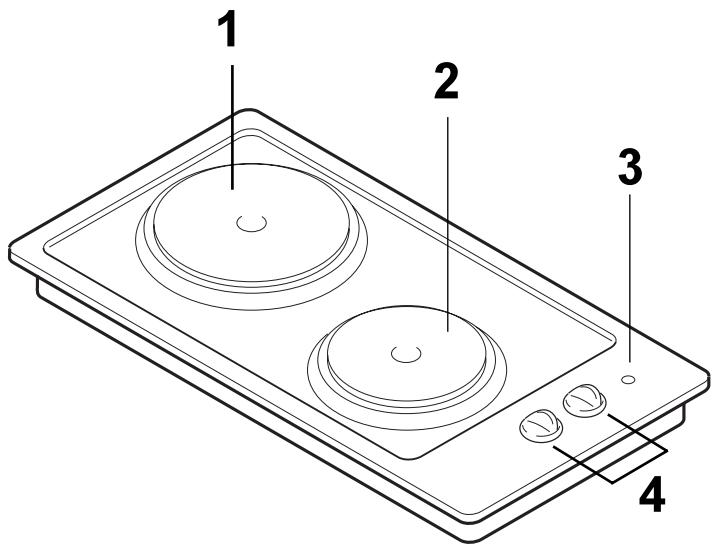

1 Plaque standard 0 180 - 1500 W 2 Plaque rapide 145 - 1500 W 3 Voyant de fonctionnement 4 Manettes de commande des plaques électriques
Cet appareil doit être installé par une personne qualifiée et selon les normes en vigueur
Lors de sa fabrication, cet appareil a été construit selon des normes, directives et/ou décrets pour une utilisation sur le territoire français.
Avertissements importants
- Pour éviter tout risque de dépréciation de l'appareil, transportez-le dans sa position d'utilisation muni de ses cales de transport (selon modèle). Au déballage de celui-ci, et pour empêcher des risques d'asphyxie et corporel, tenez les matériaux d'emballage hors de la portée des enfants. Pour éviter tout risque (mobilier, immobilier, corporel,...), l'installation, les raccordements (eau, gaz, électricité, évacuation selon modèle), la mise en service et la maintenance de votre appareil doivent être effectués par un professionnel qualifié.
- Notre appareil a été conçu pour être utilisé par des femmes. Il est destiné à un usage domestique normal. Ne l'utilise pas à des fins commerciales ou industrielles ou pour d'autres buts que ceux pour lesquels il a été conçu. Vous éviterez ainsi des risques matériel et corporel.
- Débranche chez la famille avant toute opération de nettoyage manuel. N'utilise que des produits du commerce non corrosifs ou non inflammables. Toute projection d'eau ou de vapeur est proscrite pour écarter le risque d'électrocution.
- Afin d'empêcher des risques d'explosion et d'incendie, ne placez pas de produits inflammables ou d'éléments imbibés de produits inflammables à l'intérieur, à proximité ou sur l'appareil.
- Lors de la mise au rebut de votre appareil, et pour écarter tout risque corporel, mettez hors d'utilisation ce qui pourrait présenter un danger : coupez le câble d'alimentation au ras de l'appareil. Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil.
- Pendant et après le fonctionnement, les récipients et leur contenu peuvent basculer et les composants de la table s'échauffent. Tenez les enfants éloignés pour éviter tout risque de brûlure.
Utilisation
- À la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves par écrit sur le bon de livraison ou sur le bon d'enlèvement dont vous garderez un exemplaire.
- Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet appareil. Cela représente un danger pour vous.
- N'utilisez jamais votre table à vide (sans récipient dessus). Assurez-vous que les manettes sont toujours en position arrêt • lorsque l'appareil n'est pas utilisé.
- N'utilise pas de récipients instables ou déformés : ils peuvent se renverser et provoquer un accident.
- Les réparations ne doivent être effectuées que par un service après-vente qualifié. Une réparation non conforme peut être la cause de graves dommages. Assurez-vous que les enfants ne manipulent pas les commandes.
- Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait provoquer un incendie.
- Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez à ce que le câble d'alimentation de cet appareil électrique ne soit pas en contact avec la surface chaude de la table.
- Surveillez attentivement la cuisson lors de la friture dans l'huile ou la graisse.
- Nettoyez l'appareil après chaque utilisation : vous prolongerez ainsi sa durée de vie et vous éviterez un mauvais fonctionnement des brûleurs et des bougies d'allumage.
- Avant tout nettoyage ou intervention technique, assurez-vous que l'appareil est débranché électriquement et complètement refroidi.
- La table de cuisson ne doit pas être utilisée pour entreprendre quoi que ce soit.
- Des feuilles d'aluminium et des récipients en matière plastique ne doivent pas être placés sur des surfaces chaudes.
Installation
- Si l'installation électrique de votre habitation nécessite une modification pour le branchement de votre appareil, faites appel à un électricien qualifié.
- Cette table est concise pour fonctionner en 230 V monophasé. Un évènementiel branchement polyphasé sans neutre (400 V) peut provoquer la destruction des foyers.
L'environnement
Tous les matériaux marqués par le symbole
sont recyclables. Déposez-les dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de votre commune) pour qu'ils puissent être récupérés et recyclés.
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter l'Assistance Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente.
En cas d'intervention sur l'appareil, exigez du service après vente les pièces de rechange certifiées Constructeur.
Comment dire votre notice d'utilisation
Les symboles suivants vous guideront tout au long de la lecture de votre notice:
Instructions de sécurité
Descriptions d'opérations
Conseils et recommandations
Informations sur l'environnement
Cet appareil est conforme aux Directives Communitaires CEE
suivantes:
-73/23 -90/683 (Basse Tension); -89/336 (Compatibilité Electromagnétique); -93/68 (Directives Générales);
Veuillez lire attentivement ces remarques avant d'installer et d'utiliser votre appareil. Nous déclinons toute responsabilité en cas de dommages ou d'accident provoqués par l'appareil du fait du non-respect de ces avertissements.
Utilisation de votre table de cuisson
Avant la première utilisation, faites chauffer les plaques à vide 3 à 5 minutes, pour durcir le vernis protecteur.
Les commandes
Les manettes qui commandent les plaques sont dotées de 7 positions d'utilisation.
La plaque rapide (reperée par un point rouge) convient particulièrement aux cuissons demandant un démarrage rapide à feu vif.
Pour permettre l'enfonnement de la plaque, tournez la manette correspondante sur la position désirée.
Le voyant lumineux (témoin de fonctionnement) s'allume pour signaler que la plaque est en fonctionnement.
La manette peut être positionnée sur l'une des 7 positions et tournée indifféremment vers la droite ou vers la gauche.
Position 0 : plaque à l'arrêt
Position 1 : allure de chauffe minimale
Position 6 : allure de chauffe maximale
| Positions | Cuisson |
| 1 | Pour réchauffer les mets ou pour fondre le beurre et le chocolat |
| 2 | Pour préparer des saus, des daubes, des soufflés, des oeufs... |
| 3 | Soupes de légumes secs, décongélation d'aliments surgelés, cuisson d'eau ou de lait |
| 4 | Pommes de terre à la vapeur, légumes frais, soupes, pâtes, bouillon, savarins, poisson |
| 5 | Omelettes, crêpes, biftecks |
| 6 | Biftecks, tranches de viande, biscuits, saisie de viande |
Lorsque vous faites des fritures, surveillez attentivement la cuisson car l'huile ou la graisse pourrait facilement s'enflammer par suite d'une surchauffe.
En tenant compte de la quantité d'aliments à cuire et du mode de cuisson, le tableau à côté guidera vos premiers essais.
Les plaques électriques
- Choisissez des récipients à fond épais et bien plat (fond dressé) et utilisez toujours un récipient dont le diamètre est proportionné à la plaque.
- Ne faites pas chauffer la plaque à vide et n'interposez aucun produit ou matériel entre la plaque et le récipient.
- Chaque fois que la recette le permet, couvrez votre récipient, vous réaliserez des économies d'énergie.
- Pensez à ramener la manette sur la position arrêtant avant la fin de cuisson, celle-ci se terminera grâce à la chaleur accumulée.
- Tournez la manette jusqu'au repère 6 et, après quelques minutes, ramenez-la sur le repère correspondant au met à cuire.
Entretien et nettoyage
Avant de procéder au nettoyage : débranchez électriquement
L'appareil, assurez-vous que toutes les manettes sont sur la position arrêt () et attendez que l'appareil soit refroidi.
Les manettes
Utilisez une éponge très légèrement imbibée d'eau savonneuse. Rincez et séchez soigneusement.
Pour un excellent nettoyage du plan de cuisson, les manettes sont amovibles.
- Assurez-vous que la manette soit sur la position "Arrêt".
- Retirez la manette.
- Après le nettoyage, remettez en place la manette dans sa position initiale.
Lors du nettoyage, en aucun cas du liquide ou du produit d'entretien
ne doit pénétrer à l'intérieur du caisson où se situent les éléments électriques.
Le dessus de la table de cuisson
- Passez une éponge légèrement imbibée d'eau tiède (et, si nécessaire, de détergent doux) après chaque utilisation.
- Évitez tout écoulement dans les orifices de la table. Utilisez, si nécessaire, des produits spécifiques vendus dans le commerce.
- N'utilisez pas d'objets tranchants (couteau, grattoir, tournevis, etc.) ou d'éponges à face abrasive.
- N'utilise pas de détergents abrasifs ou corrosifs tels que : bombes aérosols pour four, produits détachants, produits anti-rouille, poudres à récurer.
Les plaques électriques
- À propos chaque utilisation, essuyez la plaque avec un papier absorbant. Elle doit être maintenue bien sèche. Si nécessaire, faites-la chauffer au préalable pour carboniser les salissures trop adhérentes.
- De temps en temps, et avant toute période prolongée de non utilisation, gra s de protection et d'entretien dans le commerce.
- Evitez de passer un chiffon humide sur la plaque encore chaude. Bien qu'elle puisse résister à ce traitement, il pourrait subsister des "peluches" sur son revêtement. Attendez son complet refroidissement.
Garantie
Conformément à la Législation en vigueur, Votre Vendeur est tenu, lors de l'acte d'achat de votre appareil, de vous communiquer par écrit les conditions de garantie et sa mise en œuvre appliquées sur celui-ci.
Sous son entière initiative et responsabilité, Votre Vendeur répondra à toutes vos questions concernant l'achat de votre appareil et les garanties qui y sont attachées.
N'hésitez pas à le contacter.
Plaque signalétique
En appelant un Service Après Vente, indiquez-lui le modèle, le numéro de produit et le numéro de série de l'appareil. Ces indications figurent sur la plaque signalétique située sur votre appareil.
Service après vente
En cas d'anomalie de fonctionnement, le vendeur de votre appareil est le premier habilité à intervenir. A défaut (déménagement de votre part, fermeture du magasin où vous avez effectué l'achat...), veuillez consulter le Centre Contact Consommateurs qui vous communiquera alors l'adresse d'un Service Après Vente. En cas d'intervention sur serve appareil, exigez du Service Après Vente les Pièces de Rechange certifiées Constructeur.
Puissance des plaques électriques (voir couverture de cette notice)
Puissance totale
3000 W
Alimentation
230 V - 50 Hz
Dimensions de l'appareil
Largeur:
290 mm
Profondeur:
510 mm
Branchement électrique
Les opérations de branchement (et éventuellement de remplacement du câble d'alimentation) doivent être effectuées par un personnel qualifié et suivant les normes en vigueur.
Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF C 15100 et aux règlements en vigueur.
Avant d'effectuer le branchement, s'assurer que :
- le disjoncteur et l'installation électrique peuvent supporter la charge de l'appareil (voir la plaque signalétique);
- l'installation d'alimentation soit équipée d'une prise de terre efficace selon les normes en vigueur;
- La prise ou l'interrupteur principal soient facilement accessibles.
L'appareil est livré sans câble d'alimentation.
Montez un câble s'adaptant à l'alimentation disponible (type: H05V2V2-F (T90), H05RR-F ou H05BB-F, section minimale 3 × 2,5 ~mm^2 ); appliquez au câble une fiche normalisée, pour la charge indiquée sur la plaque signalétique. Branchez la fiche à une prise adéquate.
Si on désire un branchement direct au réseau (branchement fixe), il faut intercaler entre l'appareil et le réseau un dispositif possédant des contacts à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
Le câble de terre jaune-vert ne doit pas être interrompu par l'interrupteur et doit être relié à la borne du conducteur de protection. En outre, il faut que le câble de terre jaune-vert soit plus long d'environ 2 cm que les câbles de phase et neutre. Le câble de phase de couleur marron (provenant de la borne "L" de
Dimensions de l'ouverture pour l'encastrement dans le plan de travail (voir chapitre "Encastrement")
Largeur:
270 mm
Profondeur:
490 mm
la planchette à bornes) doit toujours être reliée à la phase du réseau d'alimentation.
Le câble d'alimentation doit être placé de telle manière qu'il ne touche aucune partie chaude.
Après le branchement, essayez les éléments chauffants en les faisant fonctionner pendant 3 minutes environ.
Le câble d'alimentation sera positionné
de façon à ce qu'en aucun point sa température n'excède 50°C à la température ambiante.

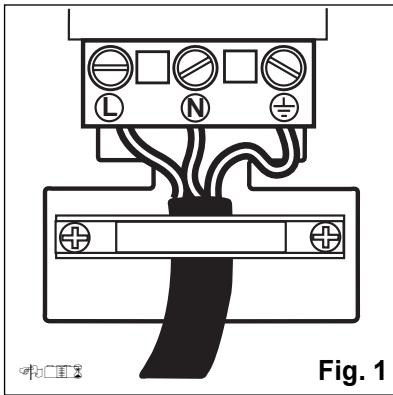

Raccordement électrique à la plaque à bornes
La table est équipée d'une plaque à bornes à 3 pôles dont les conducteurs sont prévus pour fonctionner en 230 V monophasé (Fig. 1)
Le conducteur de terre sera raccordé à la borne repérée par le signe 1
Après le raccordement du câble à la plaque à bornes, le fixer au moyen de serre-câbles.
Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou déficiente.
Encastrement
Cette table de cuisson a été conçue pour encastrement dans les meubles de cuisine ayant une profondeur allant de 550 à 600 mm et les caractéristiques nécessaires.
Les tables de cuisson peuvent être montées dans un meuble ayant une ouverture pour l'encastrement des dimensions indiquées à la Fig. 2.
La fixation de la table au meuble doit être effectuée de la façon suivante:

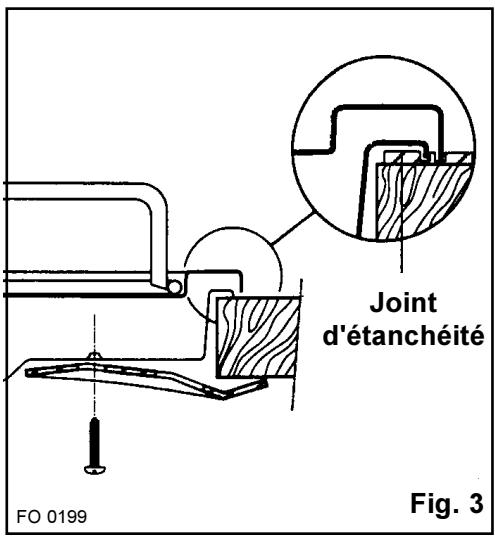

- placez les joints fournis sur les bords de la découpe : positionnez-les exactement sur les bords en veillant à ce que les extrémités des joints soient parfaitement jointives, sans recouvrement ;
- placez la table dans la niche d'encastrement en la centrant correctement;
- Fixez la table au meuble à l'aide des pattes de serrage prévues à cet effet (Fig. 3). La traction exercée par les vis est suffisante pour tracer un sillon dans le joint d'étanchéité, que l'on pourrait aisément enlever.
Les bords de la table de cuisson forment un double labyrinthe, assurant une parfaite étanchéité contre l'infiltration de liquides.
L'encastrement de la table de cuisson au-dessus d'un lave-vaisselle, d'un réfrigérateur, d'un congélateur, d'un four, ou d'un lave-linge est déconseillé lorsque le constructeur de ces appareils électroménagers ne l'a pas formellement prévu.
Décor de cuisine avec porte
Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon à ce que le contact avec les parties métalliques chaudes soit évité.

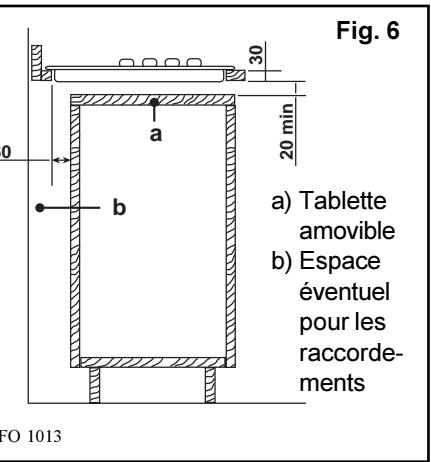

La distance minimum entre le fond de la table de cuisson et le plancher de l'encastrement doit être de 20mm
Reportez-vous à la Fig. 6.
La tablette sous la table de cuisson doit être aisément démontable pour avoir facilement accès à l'appareil en cas de réparation.

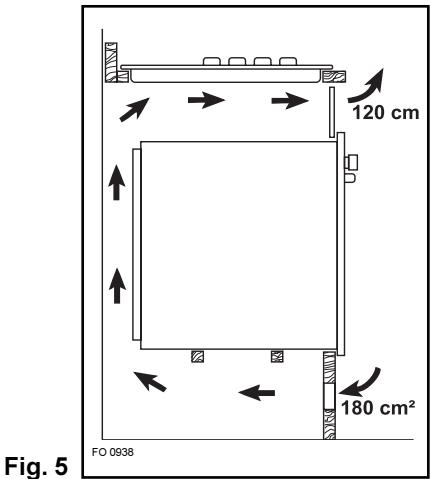

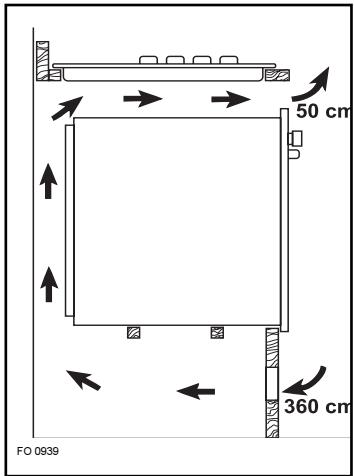

Au-dessus d'un four

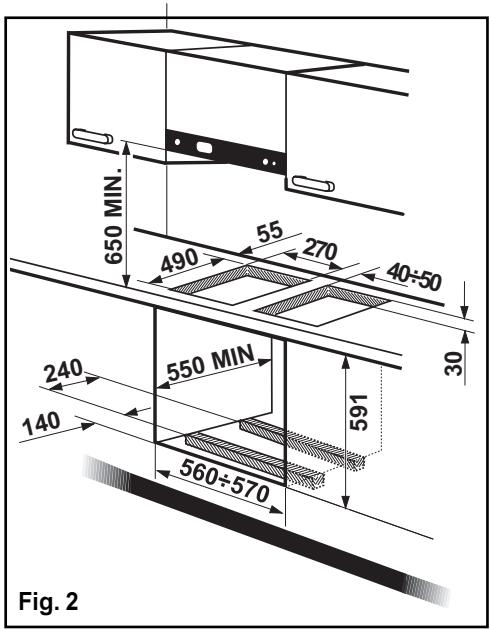

Pour les côtes d'encastrement reportez-vous à la Fig. 2. Prévoir deux supports pour l'aération. Les figures 4 et 5 illustrent deux solutions possibles.
Les raccordements électriques du four et de la table doivent rester accessibles et être effectués séparément.
Les meubles suspendus ou les hottes doivent être installés à une hauteur minimale de 650 mm au-dessus de la table de cuisson (Figure 2).
Info Conso Electrolux
BP 50142 - 60307 SENLIS CEDEX
Tél.: 08 90 71 03 44 (0,15€ TTC/mn)
Fax:0344622154
e-mail : info.conso@electrolux.fr
Dans le souci d'une amélioration constante de nos produits, nous nous réservons le droit d'apporter à leurs caractéristiques toutes modifications liées à l'évolution technique (décret du 24.03.78).
