HDBaseT HEX11WP-RX - Récepteur audio-vidéo Blustream - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur audio-vidéo HDBaseT mural
Marque	Blustream
Modèle	HDBaseT HEX11WP-RX
Technologie	HDBaseT™
Résolution vidéo maximale	4K UHD (3840×2160 @30Hz 4:4:4, 4096×2160 @24Hz 4:4:4, 4K @60Hz 4:2:0)
Distance de transmission (1080p)	jusqu'à 70 m sur câble Cat6
Distance de transmission (4K)	jusqu'à 40 m sur câble Cat6
Connecteurs d'entrée vidéo	1 x RJ45 HDBaseT™
Connecteurs de sortie vidéo	1 x HDMI Type A femelle
Port série RS-232	1 x Phoenix 3 broches
Ports IR	1 entrée stéréo 3,5 mm, 1 sortie mono 3,5 mm
Alimentation locale	12V/1A DC via Phoenix 2 broches
Alimentation PoC	12-48V compatible Blustream
Dimensions (sans plaque)	136 x 76 x 44 mm (L x H x P)
Dimensions de la plaque	146 x 86 x 6 mm
Poids d'expédition	0,7 kg
Température de fonctionnement	-5°C à +55°C
Température de stockage	-25°C à +70°C
Compatibilité HDCP	HDCP 2.2
Compatibilité	Tous les émetteurs/matrices HDBaseT™ Blustream
Fonctions supportées	CEC, RS-232, IR bidirectionnel, formats audio multicanal et objet
Normes	RoHS, CAN ICES-3 (B)/NMB-3(B)
Installation	Plaque magnétique compatible boîtiers UK et EU
Accessoires inclus	Câble série DB9 vers Phoenix, alimentation 12V/1A DC

FOIRE AUX QUESTIONS - HDBaseT HEX11WP-RX Blustream

Quelle est la distance maximale de transmission ?

Le HDBaseT HEX11WP-RX peut transmettre des signaux HDMI jusqu'à 70 mètres en 1080p et jusqu'à 40 mètres en 4K sur un câble Cat6.

Puis-je utiliser ce récepteur avec des émetteurs d'autres marques ?

Le récepteur est conçu pour fonctionner avec tous les produits Blustream. Les performances techniques dépendent des fonctionnalités prises en charge par l'appareil HDBaseT connecté.

Comment alimenter le récepteur ?

L'alimentation peut se faire localement via l'alimentation 12V/1A DC fournie (connecteur Phoenix), ou via PoC (Power over Cable) à partir d'un émetteur Blustream compatible (12-48V).

Quels types de signaux audio sont pris en charge ?

Le récepteur supporte le passthrough bitstream des formats audio multicanal, y compris les formats audio objet (comme Dolby Atmos) conformes aux spécifications HDMI.

Comment connecter l'IR ?

Utilisez le port IR IN (stéréo 3,5 mm) pour recevoir les signaux et le port IR OUT (mono 3,5 mm) pour les émettre. La transmission IR est bidirectionnelle avec les appareils HDBaseT compatibles.

Quelle est la taille de la plaque murale ?

Les dimensions de la plaque sont de 146 x 86 x 6 mm. Le récepteur s'installe dans des boîtiers muraux UK et EU grâce à la plaque magnétique.

Le produit est-il compatible HDCP 2.2 ?

Oui, le HDBaseT HEX11WP-RX supporte HDCP 2.2, garantissant la compatibilité avec les sources 4K protégées.

Puis-je contrôler le récepteur via RS-232 ?

Oui, le récepteur dispose d'un port RS-232 sur connecteur Phoenix 3 broches. Il permet le pass-through des signaux série depuis l'émetteur.

Quels câbles sont nécessaires pour l'installation ?

Vous aurez besoin d'un câble Cat6 pour la liaison HDBaseT, d'un câble HDMI pour la sortie, et éventuellement de câbles IR et RS-232. L'alimentation est fournie.

Comment nettoyer et entretenir le produit ?

Utilisez un chiffon doux et sec pour nettoyer la plaque et le boîtier. N'utilisez pas de produits chimiques ou abrasifs. Débranchez l'alimentation avant nettoyage.

MODE D'EMPLOI HDBaseT HEX11WP-RX Blustream

HDBaseT™ Wall Plate Receiver

Description

Our HEX11WP-RX HDMI wall plate HDBaseT™ Receiver is a 4K solution designed to receive HDMI signals up to 70m at 1080p (40m at 4K 60Hz 4:2:0).

The HEX11WP-RX has been designed to work with all Blustream HDBaseT™ Transmitter and Matrix solutions, be installed in both UK and European backboxes and can be powered locally or from compatible Blustream HDBaseT™ products.

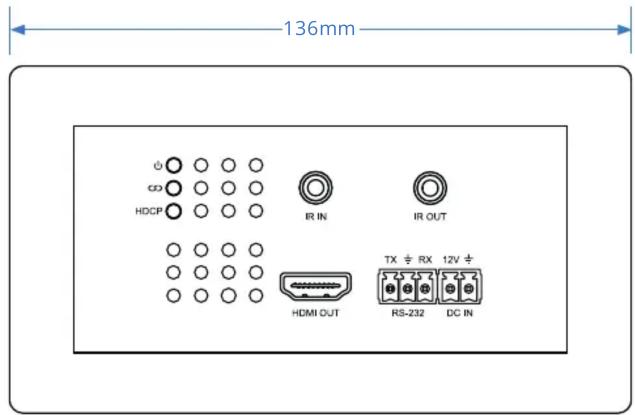

136mm φ GD HDCP IR IN IR OUT HDMI OUT TX ÷ RX 12V ÷ RS-232 DC IN

BLUSTREAMV* HEX11WP-RX hDBaseT™ Wall Plate Receiver 12V 1A = REVA1 CANICES-3 (BI/NMM-3J8) Developed in Australia Manufactured in China CE RMS Copyright 76mm

Key Features

• Advanced HDBase™ technology offering distribution of video and audio over a single CAT cable
  • Supports 4K UHD video up to 40m (3840 x 2160 @30Hz 4:4:4, 4096 x 2160 @24Hz 4:4:4, and 4K @60Hz 4:2:0)
• Extends HDMI at 1080p up to a distance of 70m
• Supports bitstream passthrough of multichannel surround sound including object-based audio formats in line with HDMI specifications.
  • Supports CEC and RS-232 pass through

• Supports bi-directional IR pass-through to compatible HDBaseT™ device

• Supports 12V-48V PoC from compatible Blustream HDBaseT™ Transmitter/Matrix products

• Compatible with all Blustream HDBaseT™ Transmitter/Matrix products*
• Magnetic faceplate surround allowing both UK & EU backbox compatibility
• HDCP 2.2 support
  *Technical performance is subject to the features supported on the connected HDBaseT™ device.

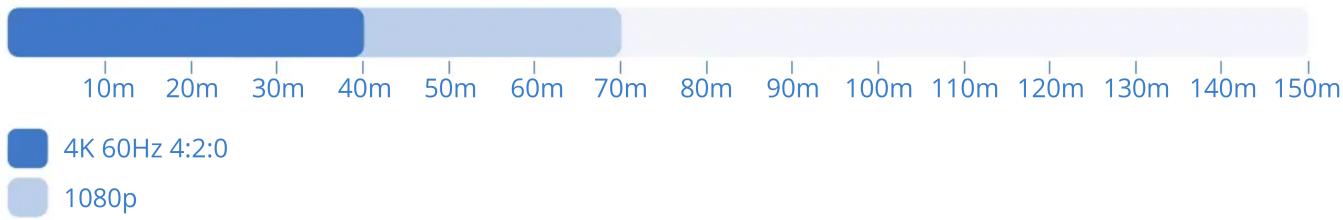

Transmission Distance via Cat6

HDCP IR IN IR OUT HDMI OUT TX 12V RX 12V RS-232 DC IN

Connectivity

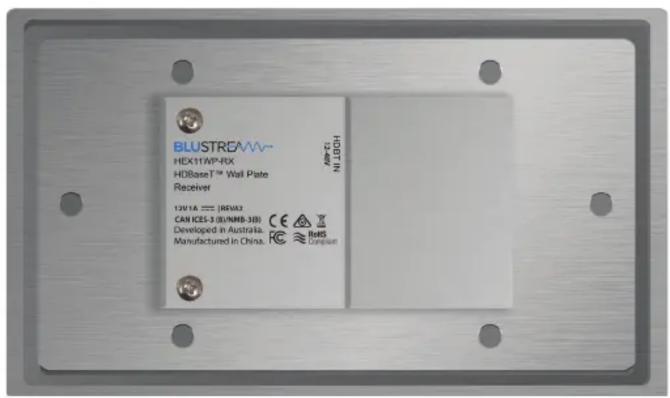

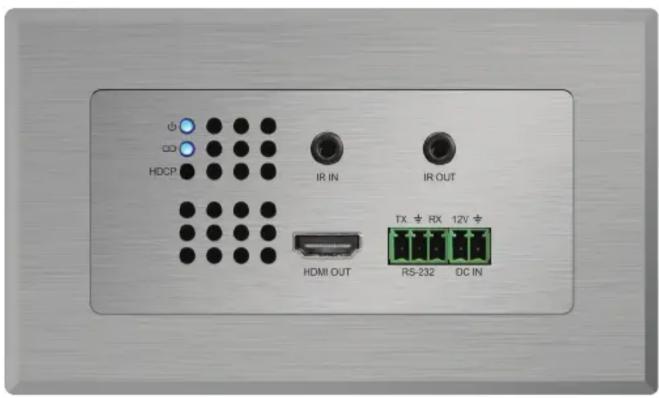

• Video Input Connectors: 1 x HDBaseT™ RJ45 connector
• Video Output Connectors: 1 x HDMI Type A, 19-pin, female
• RS-232 Serial Port: 1 x 3-pin Phoenix connector
• IR Input Ports: 1 x 3.5mm stereo jack
• IR Output Ports: 1 x 3.5mm mono jack
- Local Power Input: 1 x 2-pin Phoenix connector

BLUSTREAM- HEX11WP-RX HDBase™ Wall Plate Receiver MD-25 ML LEDG DVA = [RWA] CAN ICES-3 (BUNRB-3B) Developed in Australia. Manufactured in China. © Reis Consour

Specifications

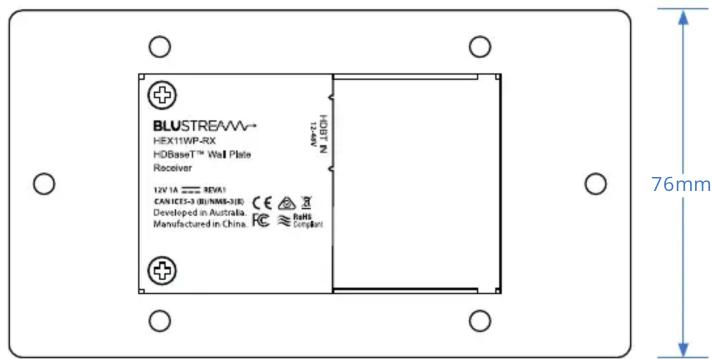

• Casing Dimensions (W x H x D): 136mm x 76mm x 44mm (without faceplate)
  • Faceplate Dimensions (W x H x D): 146mm x 86mm x 6mm
• Backbox Mounting Depth: 40mm (minimum) backbox not supplied
  • Shipping Weight: 0.7kg
• Operating Temperature: 32°F to 104°F (-5°C to +55°C)
  • Storage Temperature: -4°F to 140°F (-25°C to +70°C)
  • Power Supply: 12V/1A DC

Included Accessories

Serial Cable	1 x DB9 to 3-pin Phoenix Cable
Power Supply 12V/1A DC

Regulatory Compliance

RoHS Compliant

CAN ICES-3 (B)/NMB-3(B)

Blustream cannot be held responsible for errors in typography or photography. Specifications are subject to change without notice.
